人体下肢基于动力学的运动仿真
英语论文翻译
学校：华北水利水电大学
学院：机械学院
专业：机械设计制造及其自动化
姓名：
学号：
指导老师：马子领、张太萍
人体下肢基于动力学的运动仿真
李进，程秋菊，梁红，郭卓维
中国哈尔滨，哈尔滨工程大学自动化学院
摘要 – 在这篇论文中首先基于人体解剖学和多体动力学，使用ADAMS建
立了一个人体下肢简化模型。在下肢的建模过程中，下肢简化为股骨和胫骨由非
常小的膝关节的膑骨接合。另一个假设是股骨和胫骨被模拟为圆柱形刚性体，因
为它们的形状类似于圆柱体。然后，人体大腿的屈伸运动、向内或向外旋转运动
和小腿的曲伸运动在这篇论文中进行了模拟。此外，屈伸运动涉及的肌肉以点
- 点力的形式被添加到模型中。最后，人体下肢的几个一般性肌肉-骨骼运动均
模拟为运动过程中每个关节的力和力矩原理，使用ADAMS的运动学和动力学分析
功能进行研究。模拟的结果本文进行分析。
关键词 - ADAMS，肌肉模型，下肢，点 - 点力，运动仿真
一、引言
计算机仿真人体运动是研究人体运动的原理的有效手段，并且它成为与生物
力学和计算机模拟结合的一项重要技术。它具有非常广泛和重要的应用[1];它也
在机器人技术，人机交互，虚拟现实和其它相关领域中起重要作用。模拟和分析
人体的研究和取得的相关数据对运动员的训练、伤亡的保护、事故分析和运动康
复设备设计等是非常重要的。模拟仿真人体也是虚拟现实领域的一个重要部分
[2]。因此，根据人体解剖学和多体动力学的知识，本文模拟了人体下肢的运动。
二、建立人体下肢的骨骼和肌肉模型的
A.人体的骨骼模型建立
人体下肢可视为人体运动时大腿、小腿和脚，并且它包括髋关节，膝关节和
踝关节。在下肢建模的过程中，下肢被简化为股骨和胫骨由非常小的膝关节的膑
骨接合[ 3]，且关节起到非常重要的作用。采用更严格的方法，髋视为研究人体
运动过程中的旋转关节，膝关节可模拟为有一个自由度的旋转接头。骨盆在人下
肢的动作中被视为相对固定。在下肢的建模过程中，另一个假设是股骨和胫骨被
模拟为圆柱形刚性体，因为它们的形状类似于圆柱体。这些刚体的参数见表1
[ 4 ] 。
回归方程为Y = B0+ B1M + B2H，指定标准体重和身高（M =65千克，H =1.7
米）的回归方程，其值示于表2中。下肢模型如图.1所示。
B.肌肉模型
肌肉力学模型的研究中，它主要研究的分离中肌肉的长度和速度两参数。虽
然研究结果能够反映肌肉的特性，但它在实际的应用有很大的不足。因此，简化
且可以联合张力-长度和张力 - 速度模型的肌肉模型是在未来重新搜索必然趋
势。这是本文引用齐朝辉教授提出的肌肉模型 [5]。
F = KS2＋Ce－|v|＋F0 (1)
其中，F为肌肉张力，沿着肌肉长轴和指向肌肉的中心，K是肌肉的张力-长度的
系数，S是各种肌肉的长度，C是肌肉的张力-速度的系数，并在相同运动中的值
不变; v是沿长轴方向的肌肉收缩速度; F0为人类的激励在人体运动的初始状态，
并且该参数取决于哪个人愿意实现的运动效果。
表1 质量和回归方程的数据
表2 下肢刚体模型参数
三、肌肉骨骼-模型的建立
A.大腿屈伸运动的肌肉-骨骼模型
这数据采用是由徐清泪，倪委盟和万年宇测得的臀部肌肉周围从开始到结束
的点[6] 。屈伸运动相关的肌肉的起始和结束点的坐标如表3所示。
屈伸运动相关的肌肉有许多，为了便利研究，在不影响操作的效果和肌肉的
作用前提下这些肌肉可以简化[ 5]。髋部的股直肌和张紧肌根据它们的坐标可视
为一个肌肉群，以及大腿的半腱肌，半膜肌和二头肌视，因此，这两个肌肉的信
息这五个肌肉可代表原有的五个肌肉计算。的简化肌肉信息相关的点和长度显示
在表4中，运动模型示于图2 。
表3 大腿屈伸相关肌肉的相对位置
表4 简化肌肉的点和长度信息
在屈曲运动的过程中，第1，第2和第3号起到积极的作用。在运动的过程
中，主动肌肉有初始状态下，肌肉的力受收缩速度和肌肉的长度影响，但是被动
肌肉的力是由它的长度在主动肌肉的作用下改变的。在伸出运动，主动肌肉是4
和5号，且初始设置与屈回运动相一致。这些肌肉的初始状态是由被称为向上肌
肉模型设定。
B.大腿内侧或外侧转动的肌肉-骨骼模型
这一运动的肌肉数据处理方式相同和屈伸运动一样。这一模型的平台如图
3所示。
C.小腿的屈伸运动肌肉 - 骨骼模型
将这个运动涉及到肌肉组转化成在点 - 点的力的形式人体下肢的可视化模
型，得到了腿的屈伸运动模型如图.4所示。
四、仿真结果
该曲伸运动可通过设置肌肉群的初始状态的大腿屈伸运动模型模拟，且力
- 时间曲线和速度 - 时间曲线如图5和图6所示 。
图.7与Hill的肌肉模型一致，本文采用的肌肉的模型根据生理学上一些初
始激励。
在大腿的一个运动周期中，肌肉群的角加速度如图.8所示。
人类大腿的屈伸运动是一首先加速然后减速过程，当该肌肉的长度从最大长
度改变为初始位置，它也是一个加速过程[8]。在人大腿屈伸运动过程，一个运
动周期是通过肌肉群的主动变被动来实现的。摆动范围很大程度上取决于激励初
始尺寸。
为了找到力量和速度之间的关系，本文通过利用ADAMS 合并图.5和图.6得
到他们的曲线图.7 [ 7 ] 。
大腿的侧内或侧外旋转运动模拟结果如图.9所示。
从上面模拟数字，显然表明，内侧或外侧旋转运动的范围比伸屈运动小，且
角速度更稳定了。仿真时间设置为一秒，且内侧或外侧旋转运动完成一个周期。
基于该解剖学，大腿的旋转运动的角度为40°和80°之间，而在弯曲和伸展运
动角度范围可以到达106°，这一结果与本文仿真结果相一致。腿屈伸运动模型
模拟，以及得到的主动和被动的肌肉群力，主动肌肉的力曲线如图.10所示。
在这一运动过程，主动肌肉有一些初始激励，且整个系统运动从这一激励开
始，然后这一激励力逐渐减小，这一过程由图.10明显可见。被动肌肉的长度在
无初始力情况下被逐渐改变，然后由于长度影响力达到最大。模拟图象在0.3s
时如图.11所示。
五、结论
人体是一个复杂的多体系统，在人形体领域，研究人员一直在寻找一种更合
理，并按照人体运动的表现的方案。从动力学和人体解剖学，人体运动和肌肉的
相关特征开始，本文使用ADAMS的运动学和动力学分析功能来研究。人体下肢通
常的运动被模拟；这里提出的合理的探索人形体方案。
参考文献
1.许李，郭桥，陈海婴 虚拟胡男子运动系统建模方法研究[J] 系统仿真学报， 2004,16 （8 ） ，
1789-1793页
2.罗小梅，袁清河. 基于ADAMS的研究人体上肢极值性动态建模的研究与仿真[J] 机电工程
技术， 2006，35 （ 10 ） ，44-47页
3.罗小梅 基于人体动力学建模与ADAMS仿真的研究[D] 广州 ：广东科技大学， 2006年，1-30页
4.雷涧河 研究人体运动建模和基于多信息融合的研究[D] 合肥：中国科学技术大学，2006年
62-66页
5。孙光艳 人体髋关节的生物力学模型的研究[D ] 大连：大连理工大学， 2006年，8-47页
6.徐静蕾，倪维明，万年宇 建立和髋关节肌肉组织的三维生物力学模型研究[J] 伤残医学杂
志中的应用，2003,11（ 3 ） ，13-14页
7.郑建荣 基于ADAMS 虚拟样机入门和提高[M ] 北京：机械工业出版社，2005
8.郭晓松 人体解剖学[M ] 北京：科学出版社，2004
作者：李进
研究所：哈尔滨工程大学
街：45，南通街，南岗区，150001
城市：哈尔滨
国家：中国
电子邮件：lijin999@hotmail.com
附图
图.1人体下肢刚性模型
图.2 大腿的屈伸的运动模型
图.3 大腿的内侧或外侧旋转运动模型平台
图.4 腿部曲伸运动的肌肉-骨骼模型
图5. 大腿肌肉组力-时间曲线
图6. 大腿肌肉组速度-时间曲线
图7. 大腿肌肉组力-速度曲线
图8. 大腿肌肉组角加速度曲线
图9. 角加速度图
图10.主动肌肉J1力曲线
图.11 小腿伸展运动可视化图
基于adams下肢外骨骼刚柔耦合分析及仿真
关键词:人体下肢外骨骼;ADAMS;ANSYS;刚柔耦合
中图分类号:TP３９１
７ 文献标识码:A
０ 引言
人体下肢外骨骼 是 仿 人 运 动 的 施 力 者,需 要 对 受
力者(人体)实现 康 复 和 助 力 的 效 果 [１],其 安 全 舒 适 性
４)
(
MFa ＝Faxa ．
５)
其中:
ma 为脚的质量;
aa 为脚的加速度;
g 为重力加速
度;
La 为角 动 量 的 变 化 率;MFa 为 踝 关 节 力 产 生 的 转
矩;
Ia 为踝关节的 转 动 惯 量;
xa 为 踝 关 节 到 脚 的 质 心
距;
θa 为踝关节角的角加速度.由式(
１)~ 式(
状面Y 轴的关节角度和 力 矩 的 变 化 曲 线,并 在 此 基 础
上设计了简化的下肢外骨骼机器人.
近年来机械、航空、医疗等诸多领域都在应用虚拟
样机和有限元进行 安 全、便 捷、高 效 的 仿 真,而 涉 及 多
软件刚柔耦合动力学分析的研究很少 [５].本文结合人
体下肢外骨骼和假肢 运 动 规 律 的 需 求,通 过 理 论 计 算
和模拟仿真相结合的 方 式,对 比 刚 体 和 柔 体 验 证 刚 柔
耦合人体下肢外骨骼的准确性和有效性.
１ 下肢外骨骼动力学建模
正常情况下,人体实际运动大体分为矢状面、冠状
面和水平面,而在水平面和冠状面内的运动很小,不太
明显,主要是 在 矢 状 面 内 的 运 动 [６].人 体 下 肢 系 统 组
下肢外骨骼机器人结构设计和动力学仿真
ｅｎｄｕｒａｎｃｅ，ｌｏｎｇ ａ ｔｈｌｅｔｉ ｃ ａ ｂ ｉｌｉｔｙ，ｉｔ ｄｅｓｉｇｎｓ ａ ｒｏｂｏｔ ｂｙ ｃｏｍｂｉｎａｔｉｎｇ ａｒｔｉｆｃｉａｌ ｉｎｔｅｌｌｉｇｅ· ｅ ａｎｄ ｒｏｂｏｔｉｃｓ ｍａｃｈｉｎｅｒｙ，ｗｈｉｃｈ ｗｏｕｌｄ ｐｒｏｖｉｄｅ ｈｕｍａｎ ａｓｓｉｓｔａｎｃｅ．Ｔｈｅ ｍｅｃｈａｎｉｃａｌ ｄｅｓｉｇｎ ｒｅｆｅｒｓ ｔｏ ｔｈｅ ｈｕｍａｎ ｌｏｗｅｒ ｌｉｍｂ ｓｔｒｕｃｔｕｒｅ，ｗｈｉｃｈ ｓｉｍｕｌａ ｔｅｓ ｔｈｅ ｊｏｉｎｔｓ， ａｎｄ ｔｈｅ ｄｉｓｔｒｉｂｕｔｉｏｎ ｏｆｆｒｅｅｄｏｍ ｏｆ ｈｕｍａｎ ｌｏｗｅｒ ｌｉｍｂ ｏｒｄｅｒ ｔｏ ａｃｈｉｅｖｅ ａ ｇｒｅａ ｔ ｃｏｏｒｄｉｎａｔｉｏｎ ｏ ｆ ｈｕｍａｎ－ｍａ ｃｈｉｎｅ．Ｂｙ ｔｈｅ ａｎａｌｙｓｉ ｓ ｔＯ ｔｈｅ ｈｕｍａｎ ｎｏｒｍａｌ ｗａ ｌｋｉｎｇ ｇ ￡，ｉｔ ｇｅｔｓ ｔｈｅ ｔｒａｊｅｃｔｏｒｙ ｏｆｅａｃｈｊｏｉｎｔ ａｎｄ ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ａｌｇｏｒｉｔｈｍｓ．Ｉｔ ｐｅ ｔｈｅ ａｌｇｏｒｉｔｈｍ ｂｙ Ｍａ ｄ ａｂ ｔｏ ｏｂｔａｉｎ ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ｍｏｔｉｏｎ ｄａｔａ ｏｆｅａｃｈｊｏｉｎｔ，ａｎｄ ｔｈｅｎ ｉｍｐｏｒｔｓ ｔｈａｔ ｄａｔａ ｉｎｔｏ ｔｈｅ ｂｕｉｌｔ ｍｏｄｅｌ ｏｆ Ａｄａｍｓ ｆｏｒ ｄｙｎａｍｉｃ ｓｉｍｕｌａ ｔｉ ｏｎ ．Ｔｈｅ ｓｉｍｕｌａ ｔｉｏｎ ｒｅｓｕｌｔｓ ｏｆｔｈｅ ｊｏｉｎｔｓ ｐｒｏｖｉｄｅ。ｐａｒａｍｅｔｅｒ ｒｅｆｅｆｅｎｃｅ ｆｏｒ ｔｈｅ ｄｒｉｖｅ ｓｅｌｅｃｔｉｏｎ． ｅｒ
人体下肢运动学建模python
人体下肢运动学建模是运动生物力学领域的重要研究内容之一。
通过建立人体下肢运动学模型，可以更好地理解人体运动的生物力学特性，为运动损伤的预防和康复提供理论支持。
本文将针对人体下肢运动学建模这一主题展开讨论，并使用Python语言进行建模实践。
一、人体下肢运动学基础概念1. 下肢骨骼结构：人体下肢包括髋关节、膝关节和踝关节，通过骨骼相互连接形成一个复杂的生物力学系统。
2. 运动学参数：人体下肢运动的关键参数包括角度、角加速度、角速度等，这些参数描述了人体运动的姿态和速度特征。
二、人体下肢运动学建模方法1. 运动学数据采集：通过运动捕捉系统或传感器获取人体下肢运动的数据，包括关节角度、关节力等。
2. 建立数学模型：将采集到的运动学数据转化为数学模型，可以采用欧拉角、四元数等方式描述人体下肢的运动状态。
3. 模型验证与优化：对建立的数学模型进行验证，不断优化模型以提高模拟的准确性和稳定性。
三、Python在人体下肢运动学建模中的应用1. 数据处理与分析：Python具有丰富的数据处理和分析库，如NumPy、Pandas等，可以方便地处理和分析从运动捕捉系统中得到的运动学数据。
2. 模型建立与仿真：借助Python中的数学建模库，如SymPy、SciPy等，可以快速建立人体下肢运动学模型，并进行仿真实验。
3. 结果可视化：Python中的Matplotlib库可以将模拟结果直观地呈现出来，有助于研究人员对模型结果进行直观分析和展示。
四、人体下肢运动学建模实例以人体下肢弯曲运动为例，通过Python进行建模和仿真实验：1. 数据采集：通过运动捕捉系统获取人体下肢弯曲运动的数据，包括髋、膝、踝关节的角度随时间的变化。
2. 模型建立：利用Python编程语言，建立人体下肢弯曲运动的数学模型，考虑肌肉、韧带等生物力学因素。
3. 仿真实验：通过Python进行数值仿真实验，得到人体下肢弯曲运动的模拟结果，并与实际数据进行对比分析。

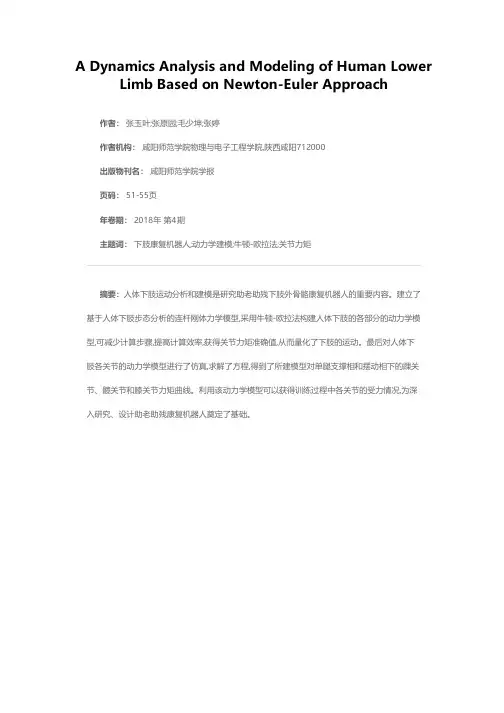

基于牛顿-欧拉法的人体下肢动力学分析与建模
