屋面光伏电站安装工程施工工艺
光伏电站安装施工工艺
二、施工安装过程—逆变器（并网系统） 施工安装过程 逆变器（并网系统） 逆变器
1、并网逆变器
在光伏并网系统中处于关键位 置，它能将太阳能直流侧的电能转 化为交流电后直接将电能并入电网。 于由并网逆变器一般都比较重，所 以安装过程中一定要确保设备安装 的可靠。 在进行接线时，要确保并网点的开 关及直流侧汇流箱中的直流断断路 器均处于断开状态。 接线操作需严格照型号逆变器的说 明书来进行。
一、施工前准备工作
复核图纸内容和材料，根据现场情 况（照片，测量数据），进行施工 的辅料的准备。 对主要设备和辅材进行复核；加深 对图纸的消化和理解。如发现不符 合的地方，及时向设计提出；并提 出合理化的建议。 如有不十分清楚的地方，及时向设 计部门进行请教，做到心中无疑问。
一、施工前期准备
复核图纸内容和材料，根据现 场情况（照片，测量数据）， 进行施工的辅料的准备。 对主要设备和辅材进行复核； 加深对图纸的消化和理解。如 发现不符合的地方，及时向设 计提出；并提出合理化的建议。 如有不十分清楚的地方，及时 向设计部门进行请教，做到心 中无疑问。 根据复核后的材料清单，提出 采购申请。
二、施工安装过程—太阳能方阵安装 施工安装过程—
太阳能方阵总体施工工序 1、支架预埋件、水泥墩浇筑 2、方阵支架拼装 3、太阳能电池组件安装 4、安装太阳能组件之间的固 定件 5、整体调整, 做到横平竖直、 间隔均匀，做到整体美观 6、直流汇流箱安装 7、直流侧组串连接 8、线缆固定
二、施工安装过程—支架安装 施工安装过程—
控 制 器 器 变
逆
控制逆变器
施工安装过程—蓄电池组 独立系统） 蓄电池组（ 二、施工安装过程 蓄电池组（独立系统）
• 1、蓄电池组介绍 、
瓦屋面光伏施工方案及工艺
瓦屋面光伏施工方案及工艺1. 引言瓦屋面光伏作为一种新型的可再生能源应用技术，在建筑领域中得到了广泛的应用。
它不仅可以有效利用屋面空间，还可以为建筑提供清洁的电力。
本文将介绍瓦屋面光伏的施工方案及工艺，帮助读者了解其基本概念和施工过程。
2. 瓦屋面光伏的基本概念瓦屋面光伏是一种将光伏电池板安装在瓦片上的技术，使得传统的瓦屋面具备了发电的功能。
光伏电池板通过吸收阳光并将其转化为电能，供应给建筑物的电力系统使用。
与传统的屋顶太阳能电池板相比，瓦屋面光伏更加美观、实用，并且更容易融入建筑的整体设计。
3. 瓦屋面光伏的施工方案3.1 材料准备在进行瓦屋面光伏施工之前，需要准备好一些基本材料。
主要的材料包括：•太阳能瓦片：选用高效的光伏电池片，具备一定的耐用性。
•瓦片接线盒：安装在瓦片之间，用于将电能连接到建筑物的电力系统。
•支架系统：用于固定太阳能瓦片，并确保其在风雨等恶劣天气条件下的稳定性。
•电缆和接线器：用于将电能从太阳能瓦片输送到建筑物的电力系统。
3.2 施工步骤步骤 1：现场勘测和设计在施工开始之前，需要进行现场勘测和设计。
根据建筑的特点和要求，确定瓦屋面光伏的安装位置和方向。
步骤 2：准备屋面确保屋面的结构和材料能够承受太阳能瓦片的重量和安装压力。
必要时，进行屋面的加固和修补工作。
步骤 3：安装支架系统根据设计方案，安装支架系统。
支架系统需要确保太阳能瓦片的稳定性，同时兼顾建筑的美观要求。
步骤 4：安装太阳能瓦片将太阳能瓦片安装在支架系统上。
在安装过程中，需要注意太阳能瓦片之间的接缝和对齐情况，确保整个瓦屋面的美观和电能输出效率。
步骤 5：接线和连接安装瓦片接线盒，并连接电缆和接线器。
确保接线可靠，并符合电力系统的要求。
步骤 6：测试和调试完成安装后，进行测试和调试工作。
确保太阳能瓦片的正常输出电能，并与建筑物的电力系统无缝连接。
4. 瓦屋面光伏的工艺优势相比于传统的屋顶太阳能电池板，瓦屋面光伏具有以下工艺优势：•美观性：瓦屋面光伏可以更好地融入建筑的整体设计，不破坏建筑的外观。

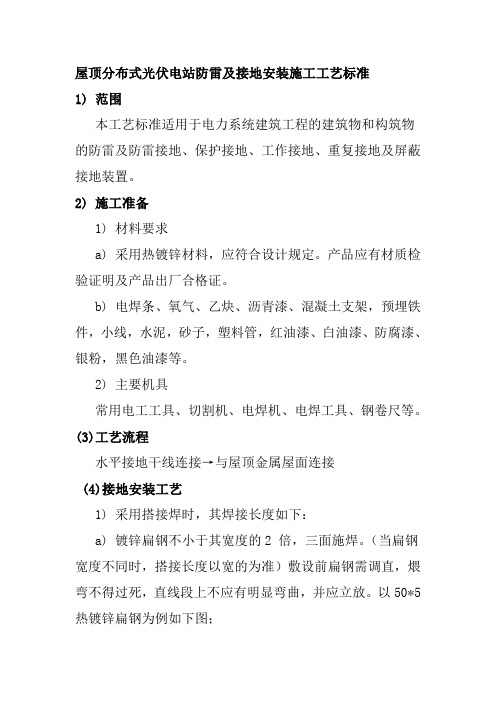

屋顶分布式光伏电站防雷及接地安装施工工艺标准
屋顶分布式光伏电站防雷及接地安装施工工艺标准1) 范围本工艺标准适用于电力系统建筑工程的建筑物和构筑物的防雷及防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置。
2) 施工准备1) 材料要求a) 采用热镀锌材料，应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
b) 电焊条、氧气、乙炔、沥青漆、混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
2) 主要机具常用电工工具、切割机、电焊机、电焊工具、钢卷尺等。
(3)工艺流程水平接地干线连接→与屋顶金属屋面连接(4)接地安装工艺1) 采用搭接焊时，其焊接长度如下：a) 镀锌扁钢不小于其宽度的2 倍，三面施焊。
（当扁钢宽度不同时，搭接长度以宽的为准）敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
以50*5热镀锌扁钢为例如下图；2) 所有镀锌扁钢应防腐处理。
操作时，注意保护镀锌层。
镀锌扁钢不小于其宽度的 2 倍，三面施焊(5)接地装置安装（1）接地体连接A.接地体连接应可靠，除设计规定的断开点可用螺栓连接、压接外，其余应用焊接方式连接，材料与接地体匹配；B.接地体焊接连接部位应做防腐处理。
（2）接地体埋设A.接地体敷设宜和基础施工同步进行；B.敷设垂直、水平接地体应满足以下规定：1)遇倾斜地形宜等高敷设；2）垂直接地体及水平接地体间平行距离应满足设计要求，垂直接地体间距不宜小于其长度的2倍，当无设计规定时不宜小于5M；3）接地体敷设应平直；4）对无法达到上述要求的特殊地形，应与设计人员协商解决；5）接地体敷设时应避开地埋电缆及其他设施；C.垂直接地体应垂直打入，并防止晃动，垂直接地体在打入前应查明地下设计情况，接地体埋设长度、深度应符合设计要求，当设计无规定时，垂直接地体长度不宜小于2.5M，接地体顶面埋设深度不宜小于0.6M；D.有腐蚀性的土层中，应按设计要求施工，当设计无规定时宜采用铜棒或铜排敷设；E.混凝土杆接地线应紧靠杆身作绝缘保护，并应每隔一定距离与杆身固定；（3）接地电阻测试：A.接地体回填后，应间隔一段时间进行工频电阻的测试，其测得的值乘以季节系数后，不应大于设计规定值；B.测量接地电阻时，须将引下线与杆塔断开，且应避免在雨雪天气测量。
光伏屋顶施工方案
光伏屋顶施工方案光伏屋顶施工方案是指在房屋的屋顶上安装太阳能电池板以获取太阳能资源的一种方案。
下面将对光伏屋顶施工方案进行详细介绍。
1. 方案概述：本方案旨在利用屋顶空间，安装太阳能电池板，将太阳能转化为电能，为建筑供电。
同时，通过合理的布局和安装方式，最大程度降低施工对屋顶日常使用的影响。
2. 材料准备：主要材料包括太阳能电池板、支架、接线盒、电线等。
选择优质材料，确保系统的正常运行和使用寿命。
3. 施工流程：（1）方案设计：根据屋顶结构和光照情况，确定太阳能电池板的布局和安装位置。
（2）准备工作：清理屋顶表面，确保平整、无杂物。
检测屋顶承重能力，确保能够承载太阳能电池板的重量。
（3）安装支架：根据设计方案，将支架固定在屋顶上。
确保支架的牢固和稳定。
（4）安装太阳能电池板：将太阳能电池板一片片地按照设计方案安装在支架上。
确保太阳能电池板之间的间距合适，便于维护和清洁。
（5）接线连接：将太阳能电池板与接线盒进行连接，再通过电线将电能输送至电池储存器或直接连接到建筑的用电系统。
（6）调试与检测：完成安装后，进行系统的调试和检测，确保系统正常运行。
4. 安全措施：（1）施工过程中严禁在太阳能电池板附近吸烟、使用明火等危险行为，以防止发生火灾事故。
（2）施工人员应佩戴安全帽、防滑鞋等个人防护用品，确保施工过程中人身安全。
（3）施工现场应设置警示标识，避免他人进入，防止意外事件发生。
5. 环保措施：（1）在施工过程中，应采用可再生材料，如铝合金、不锈钢等，尽量减少对环境的污染。
（2）在使用过程中，应定期对太阳能电池板进行清洁和检查，保持其发电效率。
同时，及时处理废弃的太阳能电池板，回收利用或进行安全处理。
综上所述，光伏屋顶施工方案涉及多个环节，包括方案设计、材料准备、施工流程、安全措施和环保措施等。
通过科学的施工方案和严格的操作，可以将太阳能资源转化为电能，为建筑提供清洁、可持续的能源。
同时，还需注意安全和环保问题，确保施工过程安全可靠，并对废弃物进行妥善处理。
彩钢瓦屋顶光伏施工工艺流程
彩钢瓦屋顶光伏施工工艺流程同学们！今天咱们一起来了解一下彩钢瓦屋顶光伏的施工工艺流程，这可挺有意思的！施工前得做好准备工作。
就像咱们出门旅行前要准备好行李一样，这一步可不能马虎。
得去现场仔细勘查彩钢瓦屋顶的情况，看看屋顶的结构稳不稳固，有没有破损的地方。
还要测量屋顶的面积和角度，这些数据对后面的施工很重要。
同时，把施工需要的工具和材料都准备齐全，比如光伏组件、支架、螺丝、线缆等等。
准备工作完成后，就可以开始安装光伏支架啦。
这就像是给光伏板搭一个牢固的架子。
根据屋顶的情况和设计方案，把支架固定在彩钢瓦上。
固定的时候要特别小心，不能破坏了屋顶的防水层，不然下雨天可能会漏水。
支架安装好后，接下来就是安装光伏组件。
把光伏板一块一块地放在支架上，调整好位置和角度，让它们能最大程度地接收阳光。
安装的时候要轻拿轻放，别把光伏板碰坏了。
光伏组件安装完，就要开始连接线缆了。
这就像是给光伏系统搭建血管，让电流能够顺利地传输。
把每块光伏板之间的线缆连接好，然后再把它们汇总连接到逆变器上。
连接的时候要确保线缆接触良好，不能有松动的地方，不然会影响发电效率。
逆变器安装也很重要。
逆变器的作用是把光伏板产生的直流电转换成我们能用的交流电。
要选择一个合适的位置安装逆变器，一般会放在室内或者有遮蔽的地方，避免风吹雨淋。
安装好后，把线缆连接到逆变器上，并进行调试，确保逆变器能正常工作。
然后是配电箱的安装。
配电箱就像是整个光伏系统的控制中心，用来控制和保护电路。
把配电箱安装在合适的位置，连接好线缆，并设置好相关的参数，比如过压保护、欠压保护等等。
再之后，要进行系统的测试和检查。
看看光伏板有没有正常发电，电流和电压是否稳定，各个部件之间的连接是否牢固。
这就像是考试前的复习，要确保每一个知识点都掌握好了，才能放心去考试。
比如说，用专业的仪器检测光伏板的输出功率是否达到设计要求，如果没有，就得查找原因，是线缆连接问题还是光伏板本身的问题。
彩钢瓦屋顶光伏施工工艺流程
彩钢瓦屋顶光伏施工工艺流程
彩钢瓦屋顶光伏施工工艺流程：
①项目评估与设计：对彩钢瓦屋顶进行结构评估，确保其承重能力满足光伏系统的要求，同时设计光伏阵列布局和电气系统。
②材料准备：根据设计要求，准备光伏组件、支架系统、电气设备、电缆、接线盒等材料。
③现场勘查：实地测量屋顶尺寸，检查彩钢瓦类型和条件，确定最佳安装位置和方式。
④支架安装：采用T型夹具或其他适合彩钢瓦的固定装置，安装光伏支架，确保稳固且防水。
⑤组件安装：在支架上依次安装光伏组件，使用专用夹具固定，注意组件之间的间隙和倾斜角度。
⑥电气连接：连接光伏组件的串并联线路，安装接线盒，进行电缆敷设，确保电气安全。
⑦接地系统：安装接地装置，确保光伏系统在雷击等情况下安全接地。
⑧逆变器与电气柜安装：根据设计安装逆变器、断路器、电表等电气设备，连接至电网。
⑨电气检测：进行电气系统的绝缘测试、连续性测试和接地电阻测试，确保系统符合电气安全标准。
⑩系统调试：启动光伏系统，进行功能测试，确认所有组件和电气设备正常工作。
⑪性能测试：测量光伏系统的发电效率，确认是否达到预期性能指标。
⑫验收与文件：完成所有安装和测试后，进行项目验收，整理并提交所有相关文件，如施工记录、电气图、维护手册等。
⑬客户培训：对客户进行系统使用和维护的培训，确保其了解如何安全操作和保养光伏系统。
⑭保修与售后服务：提供保修服务和售后支持，定期检查系统状态，及时解决可能出现的问题。
光伏发电屋顶施工流程
光伏发电屋顶施工流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在当今社会，随着清洁能源的重要性日益凸显，光伏发电作为一种可再生能源已经受到了广泛关注和应用。
屋顶太阳能板安装施工工艺
屋顶太阳能板安装施工工艺随着可再生能源的重要性日益凸显，太阳能作为一种清洁、可再生的能源逐渐受到更多人的关注。
屋顶太阳能板的安装施工工艺，成为了实现可持续能源利用的重要一环。
本文将以屋顶太阳能板的安装施工工艺为主题，探讨相关的具体步骤和技术要点。
一、勘测与设计在进行屋顶太阳能板的安装之前，首先需要进行勘测与设计。
勘测的目的是确定安装位置、角度和数量等重要参数，以便提高太阳能板的发电效率。
设计阶段应考虑屋顶结构、朝向、阴影等因素，确保太阳能板的布局合理且安全。
二、材料准备与辅助工具在施工前，需要准备好所需的材料和辅助工具。
太阳能板、支架系统、电缆和接线盒等是常用的安装材料，而扳手、螺丝刀、电钻等工具则能有效地辅助施工过程。
三、屋顶处理屋顶处理是安装太阳能板的重要一步。
首先，需要清理屋顶上的杂物和污垢，以确保安装表面的干净和平整。
然后，进行防水处理，使用防水材料将屋顶防水层与太阳能板之间进行隔离。
四、支架系统安装支架系统的安装是太阳能板施工中的关键步骤之一。
根据设计要求，安装支架系统并固定在屋顶上，确保支架的稳固和平衡。
在此过程中，需要严格按照安装说明进行，确保支架系统的安全性和可靠性。
五、电缆布线和接线电缆布线和接线是将太阳能板与电网连接的重要环节。
施工过程中，要注意电缆的选用和布线的规划。
将太阳能板与其他组件进行连接，并使用连接器和接线盒进行固定和保护，以确保电能传输的高效和安全。
六、太阳能板的安装在完成支架系统的安装后，可以开始进行太阳能板的安装。
根据设计要求，将太阳能板逐一安装在支架系统上，并进行固定和校准。
在此过程中，需要注意安装角度和定位，以确保太阳能板能够最大程度地接受阳光辐射。
七、测试和调试安装完成后，需要进行测试和调试以验证整个系统的运行情况。
通过连接电源，检查太阳能板的发电情况和输出功率，确保系统正常工作。
若出现故障或问题，及时进行排查和修复，保障系统的正常运行。
八、维护与日常管理屋顶太阳能板的安装完成后，要定期进行维护与管理，以确保系统的长期稳定运行。
太阳能屋顶光伏发电施工方案
太阳能屋顶光伏发电施工方案1.施工前准备在施工前，需要进行一些准备工作。
首先，需要评估屋顶的结构和稳定性，确保它能够承受光伏发电系统的重量。
同时，需要进行光照度测试，找出最佳的安装位置。
2.设计系统根据屋顶的大小和日照情况，设计一个适合的太阳能屋顶光伏发电系统。
这包括选择合适的光伏板和支架系统，并确定逆变器和电池储存系统等电气部件。
3.安装支架系统在屋顶上安装支架系统是一个关键的步骤。
根据设计要求，将支架系统固定在屋顶上，确保结构牢固稳定。
同时，确保支架系统的角度和方向能够最大程度地接收太阳能。
4.安装光伏板将光伏板安装在支架系统上，确保它们牢固地固定在支架上，并且保持适当的倾斜角度。
在安装过程中，确保光伏板之间有足够的间隙，以便光线能够顺畅地通过。
5.连接电气设备将逆变器和其他电气设备安装在合适的位置，并确保它们与光伏板之间的电气连接正确无误。
在安装过程中，注意使用合适的电线和插头，确保安全可靠。
6.连接电网完成内部电气连接后，将光伏发电系统与电网连接起来。
这需要安装一个逆变器，并确保与电网的连接符合当地的电力规范和标准。
7.进行测试和调试在完成安装后，进行测试和调试工作，确保光伏发电系统正常工作。
这包括检查光伏板的输出功率，并测试逆变器和电池储存系统等设备的性能。
8.完善监控和维护系统安装完成后，确保设置一个监控系统来监测光伏发电系统的性能。
定期进行维护和清洁工作，以确保光伏板的效能不受影响，并定期检查电气设备的工作状态。
以上是一个太阳能屋顶光伏发电的施工方案。
在实施过程中，需要注意安全，遵守相关的电力规范和标准。
通过正确的施工和维护，太阳能屋顶光伏发电系统可以为家庭和企业提供可靠的、清洁的能源。
分布式屋顶光伏发电站的全部安装方式
分布式屋顶光伏发电站的全部安装方式1. 前言分布式屋顶光伏发电是一种通过将太阳能电池板安装在建筑物的屋顶上，将太阳能转化为可用电能的方法。
本文将介绍分布式屋顶光伏发电站的全部安装方式，以帮助您了解如何在建筑物上安装光伏发电设备。
2. 安装位置选择在选择安装位置时，需要考虑以下因素：- 建筑物的屋顶结构和负重能力：确保屋顶能够承受太阳能电池板的重量，不会对建筑物结构造成影响。
- 一日内的太阳照射情况：选择没有阴影遮挡的位置以最大化太阳能的吸收效果。
- 安全因素：确保太阳能电池板安装在安全可靠的位置，避免发生意外事故。
3. 安装步骤以下是分布式屋顶光伏发电站的安装步骤：步骤一：准备工作- 确定安装位置并测量屋顶面积，以确定需要安装的太阳能电池板数量。
- 验证建筑物的屋顶结构和负重能力是否符合安装要求。
- 完成与相关当地部门的联络和申请，获取必要的许可证和批准。
步骤二：材料采购- 购买符合质量和安全标准的太阳能电池板和相关组件，如逆变器、电池组和组件支架等。
步骤三：安装太阳能电池板支架- 根据建筑物的屋顶结构和负重能力选择合适的太阳能电池板支架，并进行安装。
步骤四：安装太阳能电池板- 将太阳能电池板安装在之前安装好的支架上，确保板与支架连接牢固。
步骤五：安装逆变器和电池组- 将逆变器和电池组安装在建筑物内部的合适位置，并与太阳能电池板进行连接。
步骤六：并网连接- 将逆变器与当地电力公司的电网连接，以实现太阳能发电和电网供电之间的无缝切换。
步骤七：测试和调试- 对安装完成的分布式屋顶光伏发电站进行测试和调试，确保设备正常运行。
4. 维护和监控安装完成后，分布式屋顶光伏发电站需要进行定期的维护和监控，以确保设备的正常运行和输出效率的最大化。
5. 结论通过按照以上步骤进行安装，您可以成功搭建一套分布式屋顶光伏发电站。
然而，请注意在安装过程中遵循相关安全规范，并确保与当地部门进行合作和遵守相关规定。
以上是分布式屋顶光伏发电站的全部安装方式的介绍，希望能对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面光伏电站安装工程施工工艺（指导书）
一、施工质量要求 见附录 A 二、编制依据 《工程测量规范》GB50026-2007 三、安装工程工艺 组件支架安装 █ 混凝土屋面组件支架 一）施工准备 a、施工范围 根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。 b、技术准备 ①项目部技术负责人会同设计部门核对施工图纸，并对施工作业人员进行安装施工技术交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工顺利进行。 ②施工项目部应熟悉与工程有关的其他技术资料，如施工合同，施工及验收规范、技术规范、质量检验评定等强制性文件条文。 ③项目经理编制施工组织设计并针对有特殊要求的分项工程编制专项施工方案。根据光伏工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数量等情况，安排施工进度计划和编制施工组织划，做到合理有序的进行安装施工。安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。 c、材料及主要工具 根据公司目前混凝土屋面施工的光伏工程，支架结构涉及到的主要材料有：角钢支架，连接型材，C型钢横梁、配套螺栓组、混凝土压块及相关附件等。 根据光伏工程施工特点总结支架安装主要工具如下： ①切割机。用于：角钢、槽钢、圆钢、钢管、C型钢等现场下料切割； ②电钻。用于钢材现场开孔及机制钉配孔作业。 35 / 1 ③电焊机。用于现场光伏支架的焊接。 ④各种型号的扳手。用于各种螺栓、螺钉的安装作业。 ⑤测量放线工具。根据施工队伍情况自定，用于现场测量、排尺及自检等。 d、作业条件 ①在环境温度低于 0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。风力超过 4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。 ②严禁在未有施工保护措施的高处作业。 ③施工人员严禁酒后进入施工现场。 ④施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。 二）工艺流程图 35 / 2
三）测量、放线 a、平面控制测量为施根据施工设计图纸及设计要求将光伏组件支架平面布置尺寸测放到屋面相应位置。 工提供测量放线标志，亦可作为按图施工的标志。第一时间与技根据施工图纸确认建筑物朝向及屋面障碍物的位置是否正确，若不正确， 术部协调，确认。35
/ 3
b、高程控制测量利用水准仪，选定屋面支架平面中最高点为基准，测定屋面施工范围内的起伏高差，做 好标记，便于支架安装时调平零件的统计、制作及后续工作的施工。 四）样件组焊：支架和方阵拼装待质检支架批量安装前要做好样件的试焊接，安装工艺及要求参见五） 及设计确认合格、封样后方可批量焊接支架。35
/ 4
五）支架和方阵拼装 、根据设计图纸及现场测量结果定位第一组支架安装起始位置。a35
/ 5
、按施工图纸和相关技术要求，焊接底横梁和左右榀支架。b
、按照设计图纸尺寸确定主横梁位置，用螺栓固定主横梁，完成独立标准支架的组装c 作业。特殊位置支架（带斜支撑支架、带箱柜支架）的焊接。如图所示：35 / 6
、独立支架焊接组装完成后，首先将独立支架摆放到第一步确定的位置，垫橡胶垫片，d左右连接再按照图纸尺寸依次安装支架，禁止钢结构支架与屋面防水层直接刚性接触。 螺栓固定。完成单排支架安装作业。
35 / 7 e、在第四步的基础上，按照设计图纸确定第二排安装位置。进行第二排支架的安装作业。两排之间用构件螺栓连接牢固。按 d、e顺序依次安装完成样板方阵安装作业。
、样板支架方阵安装完毕后放置配重混凝土压块，配重压块按照设计图纸位置及方式f 放置。如图所示：
g、按照设计图纸进行屋面组件支架的整体安全固定及组件避雷连接。支架焊接及支架构件切割处进行以上步骤完成之后，对屋面防水破坏处进行修补施工， 防腐处理。完成支架样板方阵全部安装作业。35
/ 8
样板方阵合格后，按照上述步骤依次完成单体建筑屋面支架安装工程。 六）质量控制点 支架组装尺寸 支架焊接质量 方阵安装位置 螺栓连接质量 与屋面柔性接触安装质量 防水、防腐处理 彩钢屋面骨架安装█ 一）施工准备 a、施工范围 根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。 、技术准备b并对施工作业人员进行安装施工技术①项目部技术负责人会同设计部门核对施工图纸，交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工 顺利进行。②施工项目部应熟悉与工程有关的其他技术资料，如施工合同，施工及验收规范、技术 规范、质量检验评定等强制性文件条文。根据光③项目经理编制施工组织设计并针对有特殊要求的分项工程编制专项施工方案。设备器材的供应和施工结合施工现场的客观条件、伏工程设计文件和施工图纸的要求，35
/ 9 人员数量等情况，安排施工进度计划和编制施工组织计划，做到合理有序的进行安装施工。安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。 c、材料及主要工具 根据公司目前彩钢房屋面光伏工程，屋面组件龙骨结构涉及到的主要材料有：C型钢、彩钢卡具、螺栓组。 主要工具有： ①电钻：现场开孔、扩孔； ②各种型号的扳手：拧各种螺栓 d、作业条件 ①严禁在未有施工保护措施的高处作业。 ②工人员严禁酒后进入施工现场。 ③施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。 二）工艺流程图 35 / 10
三）彩钢房屋面龙骨安装具体步骤： a、准备工作，把螺钉平行拧到卡具上备用。
、测量放线、排尺，根据设计图纸中彩钢板锁边和采光带的位置关系以及龙骨卡具的b依次位置尺寸定位第一个方阵中第一排的卡具位置和第二个方阵中第一排卡具的位置。 排尺，确定屋面各排方阵龙骨卡具安装位置。35
/ 11
、安装固定卡具c
、按照设计图纸安装组件龙骨。d35
/ 12
、按照以上步骤操作，完成龙骨方阵的安装。e屋面龙骨安装施工中按照设计要求做好样件及样板方阵的安装。报检。待质检及设:注 计确认合格后方可批量安装安装。 四）防水修补 ①对破坏原有彩钢屋面，机制钉连接处进行防水修补处理。35
/ 13 ②对施工中造成原有屋面防水层失效部位进行防水修补。 五）质量控制点 屋面施工安全保护措施 龙骨卡具安装质量 龙骨安装质量 屋面防水修补质量 组件安装 一）施工准备 a、施工范围 根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。 b、技术准备 ①组件支架安装工程验收合格，组件外观及部件完好无损并很据组件的实际电压、电流参数进行分类。 ②项目部技术负责人会同设计部门核对施工图纸，并对施工作业人员进行安装施工技术交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工顺利进行。 ③施工项目部应熟悉与工程有关的其他技术资料，如施工合同，施工及验收规范、技术规范、质量检验评定等强制性文件条文。 ④项目经理编制施工组织设计并针对有特殊要求的分项工程编制专项施工方案。根据光伏工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数量等情况，安排施工进度计划和编制施工组织计划，做到合理有序的进行安装施工。安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。 c、材料及主要工具 根据公司目前光伏工程，组件安装时主要材料有：多晶硅组件，螺栓组，铝型材压块，等电位连接材料等 主要工具有：相应规格扳手、电气性能测试设备（万用表等） d、作业条件 ①现场风力达到四级或四级以上时，禁止组件安装作业。 ②严禁在未有施工保护措施的高处作业。 35 / 14 ③施工人员严禁酒后进入施工现场。 ④施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。 ⑤严禁在雨中进行组件的连线作业。 二）工艺流程图
混凝土屋面组件安装█ 根据设计图纸的尺寸和技术要求，安装光伏组件。、根据图纸尺寸，首先定位好第一行第一个支架上的组件位置，并根据施工图纸进行a 组件的安装固定。
片组件。调整组件高度、角度及间距，拧紧螺栓，完、按照顺序安装固定支架上的 4b 成组件固定。依次重复操作，完成整个方阵的组件安装。如图：35
/ 15
c、组串连接。根据电气施工图纸，进行组件的电气连接。 组件安装完成后，需要做防雷处理，因此组件与组件之间需要等电位连接，如图：
第四步、按照设计接线图纸，组串并同时检查电池板串开路电压是否正确，连接无误后 在进行下一组串的接线，如图：35
/ 16
按照以上步骤操作，完成混凝土屋面组件安装。 混凝土屋面组件安装█ 安装过程中必须轻拿轻放以免破坏组件，具体安装步骤如下：第一步、根据图纸尺寸和技术要求，确定好第一个方阵中的第一块组件的位置，放置好 组件，如图：
型螺栓固定，如图：第二步、用侧压块和 T35
/ 17
