变电站中110 kV备自投装置的分析与应用

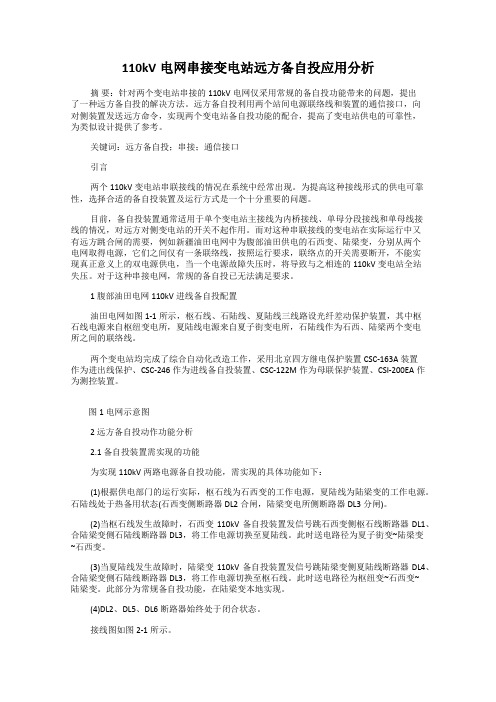

110kV电网串接变电站远方备自投应用分析
110kV电网串接变电站远方备自投应用分析摘要：针对两个变电站串接的110kV电网仅采用常规的备自投功能带来的问题，提出了一种远方备自投的解决方法。
远方备自投利用两个站间电源联络线和装置的通信接口，向对侧装置发送远方命令，实现两个变电站备自投功能的配合，提高了变电站供电的可靠性，为类似设计提供了参考。
关键词：远方备自投；串接；通信接口引言两个110kV变电站串联接线的情况在系统中经常出现。
为提高这种接线形式的供电可靠性，选择合适的备自投装置及运行方式是一个十分重要的问题。
目前，备自投装置通常适用于单个变电站主接线为内桥接线、单母分段接线和单母线接线的情况，对远方对侧变电站的开关不起作用。
而对这种串联接线的变电站在实际运行中又有远方跳合闸的需要，例如新疆油田电网中为腹部油田供电的石西变、陆梁变，分别从两个电网取得电源，它们之间仅有一条联络线，按照运行要求，联络点的开关需要断开，不能实现真正意义上的双电源供电，当一个电源故障失压时，将导致与之相连的110kV变电站全站失压。
对于这种串接电网，常规的备自投已无法满足要求。
1 腹部油田电网110kV进线备自投配置油田电网如图1-1所示，枢石线、石陆线、夏陆线三线路设光纤差动保护装置，其中枢石线电源来自枢纽变电所，夏陆线电源来自夏子街变电所，石陆线作为石西、陆梁两个变电所之间的联络线。
两个变电站均完成了综合自动化改造工作，采用北京四方继电保护装置CSC-163A装置作为进出线保护、CSC-246作为进线备自投装置、CSC-122M作为母联保护装置、CSI-200EA作为测控装置。
图1 电网示意图2 远方备自投动作功能分析2.1 备自投装置需实现的功能为实现110kV两路电源备自投功能，需实现的具体功能如下：(1)根据供电部门的运行实际，枢石线为石西变的工作电源，夏陆线为陆梁变的工作电源。
石陆线处于热备用状态(石西变侧断路器DL2合闸，陆梁变电所侧断路器DL3分闸)。
110kV备自投保护在应用中相关问题的分析
110kV备自投保护在应用中相关问题的分析【摘要】近年来我国电力系统网络结构越来越复杂，用户对电能质量提出了更高的要求，在这种情况下，电力系统供电安全性与可靠性显得尤为重要。
本文与实际情况相结合，针对110kV变电站备用电源自动投入装置的应用进行了系统的研究，首先对110kV备自投装置的作用效率进行了简单的分析，其次探讨了进线备自投的动作逻辑，最后针对110kV备自投在应用中存在的危险点及防范性措施进行了详细的论述，希望本文的分析可以为同行业人士的研究提供一些借鉴与参考。
【关键词】110kV;备自投保护;应用近年来，随着我国社会经济的不断发展，电网规模也得到了扩大，同时电力系统网络结构朝着复杂化方向发展，电力用户对电能质量的要求不断提高，所以电力系统供电的安全性与可靠性显得尤为重要。
为了保证变电站运行的安全性与稳定性，110kV变电站采用双电源进行供电，其中一路作为主供电源，另外一路作为备用电源使用，系统采用备自投装置，如果主供线路因为故障的原因出现跳闸，这时备自投装置就会发生动作，备用的线路自动投入到使用中，这样一来就可以保证对用户进行不间断的供电，促进电力系统供电可靠性的提高。
1110kV备自投装置的作用效率分析备自投保护装置在整个电网中的作用效率主要可以从实际能够动作的条件以及综合投资效益两方面进行分析，下面让我们展开进一步的探讨。
1.1实际能够动作的条件分析一般来说，备自投保护会被配置到主变中、低压侧单母分段接线方式中，但是因为受到技术条件以及原理设计等方面因素的影响，在这种方式下，备自投保护只能被允许在主变本体或者主变差动的范围中发生故障，才能发生备自投动作，事实上，从大量的实践经验数据表明，线路故障是故障率最高的，所以由此来看，将220kV电压等级作为主网架的时候，电网短路容量的降低以及保护配置的优化会成为具体操作的要求，在这种情况下110kV电网会采用敷设方式来运行，并在此前提下，110kV变电站可能会为终端运行提供出现故障的可能性因素，进而造成全站失压，因此，一定要对110kV备自投保护进行装设，这样才能使供电的可靠性得到提高。
110kV备自投与保护装置配合问题的分析和探讨
110kV备自投与保护装置配合问题的分析和探讨摘要：备自投装置在110kV及以下电力系统中的应用较为广泛，一方面，改装置同线路保护装置间存在一定配合问题，另一方面，其同主变保护以及母线保护之间也存在较为密切的联系。
因而，需要结合现场实际情况，通过对备自投处于正常状态下的充放电与动作逻辑予以深入分析，在此基础上对其予以优化改进，从而为电力系统的稳定运行奠定起坚实的基础。
关键词：备自投；保护装置；配合；110kV；分析；探讨前言现阶段，随着技术的不断革新，电力系统新技术、新原理以及新设备的应用取得了较大发展，与此同时，对继电保护及其自动装置的更新迭代要求亦日渐迫切。
为了切实保障电力系统的安全稳定运行，对新设备的运用应予以持续改进完善，备自投装置属于电力系统的重要组成部分，对供电可靠性的影响较大。
然而，备自投装置受到多方面因素的影响，如种类、型号、厂家、具体功能等方面均具有一定差异性，致使其在现场应用中同保护装置存在不同程度的配合问题，对此类问题的深入分析是充分发挥装置效果的关键。
有基于此，本文对这一问题予以了深入分析，希望能够为相关实践提供一定借鉴参考。
1、110kV备自投与保护装置实现有效配合的基本要求在110kV线路的运行过程中，备自投承载着隔离故障、缩小故障范围、确保设备能够供电稳定性的重要功能，但备自投设备同保护装置之间的配合存在问题，即有可能产生拒动以及误动等问题，致使电网故障范围呈现出扩大化的趋势。
因而，在进行备自投与保护装置的配合设计时，应切实满足下述几个方面的要求：（1）备用电源的投入应当在工作电源或设备确定为断开状态时方可进行，否则会使得备用电源投入到产生故障的元件上，进而加剧事故的严重性，导致设备的进一步损坏；（2）备自投装置动作应在工作电源或设备电压消失时进行，而不管是何因素导致的电压消失，因而，需要在备自投装置内设置独立的低电压启动部分；（3）备自投装置的动作次数应限定为1次，这样在母线或引出线上产生了永久性故障情形下，备用电源初次投入后故障依然无法消除，继电保护装置动作会实现备用电源的断开并在之后不允许备用电源的再次投入，亦即备自投放电并闭锁；（4）备自投装置在备用电源无法满足有压条件时不应动作，电力系统出现的故障有可能致使工作母线与备用母线同时失电，此时若备自投装置动作会引起负荷的转移，使之移到备用电源上，造成备用电源的过度负荷；（5）若选择人工形式对工作电源予以切除，则备自投装置不应动作。
变电站备用电源自动投入装置应用
变电站备用电源自动投入装置应用摘要：变电站备用电源自动投入装置在保证供电可靠性、连续性方面发挥了重要作用。
本文以110kV负荷终端变电站为例，简要概述了备用电源自动投入装置应用，分析备自投装置与线路保护装置、自动重合闸装置的配合原理。
关键词：备自投重合闸保护配合引言社会经济的发展，电网规模的壮大，使得电力系统网络结构日渐复杂。
用户对供电可靠性、连续性提出了较高要求。
高危用电客户的供电的连续性、可靠性显得尤为重要。
为此，变电站安装了备用电源自动投入装置。
备用电源自动投入装置的主要作用是当工作电源因故障跳闸断开后，能自动而迅速地将备用电源投入运行，确保用户电力供应不中断的一种自动装置，简称备自投。
本文讨论备自投装置的应用以及与其它装置的配合。
现以110kV集贤变电站为例，说明备自投装置在电力系统中的应用。
主接线如图1所示，该站110kV进线152、153、分段112开关三个开关有三种运行方式。
一、151、151、112开关均在合闸位置；二、152、153开关在合闸位置，112开关在热备用；三、152或153、112开关在合闸位置，153、152开关热备用。
下面分别简述不同运行方式时备自投装置的运行要求以及备自投装置与线路保护装置、自动重合闸装置之间的配合。
一、152、153、112开关均在合闸位置时备自投装置、保护装置、自动重合闸装置的配合当运行方式为152、153、112开关均在合闸位置时，如果进线151或152线路出现永久性故障，进线152或153开关保护装置将动作出口，跳开152或153开关。
由于故障为永久性故障，自动重合闸装置动作不成功，但153或152或者112开关正常运行，152或15开关的跳闸不会影响变电站的供电连续性，在变电站负荷较重的情况下，最多出现153线路过载现象。
只有在进线152、153线路均出现永久故障跳闸的情况下才会导致全站停电，对于像110kV集贤站这种负荷终端站而言，即使备自投动作也无法避免全站停电的发生，所以此种运行方式下，不启用进线备自投和分段备自投功能，即备自投装置退出运行。
110kV变电站备自投运行方式分析
110kV变电站备自投运行方式分析摘要：随着国家经济的飞速发展、科学技术的不断提高以及居民用电需求的不断增长，用户对供电质量和供电可靠性的要求日益提高，备用电源自动投入是保证配电系统连续可靠供电的重要措施。
因此，备自投已成为中低压系统变电站自动化的最基本功能之一。
备用电源自动投入装置(简称AAT)就是当主供电源因故障被断开后，能自动、迅速地将备用电源或备用设备投入工作，使原来的工作电源、被断开的用户能迅速恢复供电的一种自动控制装置。
采用ATT可提高供电可靠性、简化继电保护、限制短路电流并提高母线残压。
关键词：110kV；变电站；备自投运行方式1 备自投方式及基本要求1.1 备用电源自投的方式备自投主要用于中、低压配电系统中。
根据备用电源的不同，备自投主要有以下两种方式：1、母联断路器自动投入：如图1，金海变#1主变、#2主变同时运行，母联710开关断开，#1主变与#2主变互为备用电源，此方案也称为“暗备用”接线方案；2、进线备用电源自动投入：金海变兴金853开关和振金743开关只有一个在分位，另一个在合位，因此当母线失压，备用线路有压，并且兴金853线(振金743线)无电流时，即跳开兴金853开关(振金743开关)，合上振金743开关(兴金853开关)，此方案也称为“明备用”接线方案。
图1 110KV金海变正常运行方式1.2 备自投的基本要求备自投工作时有以下几点基本要求：1、主供电源确实断开后，备用电源才允许投入；2、备自投只允许动作一次；3、手动跳开主供电源时，应闭锁备自投；4、工作母线失压时还必须检查工作电源无流，才能启动备自投，以防TV二次三相断线造成误动。
2 110kV智能变电站备自投组网方式备用电源自动投入(备自投)装置在提高供电可靠性和保证供电连续性方面具有重要作用。
目前，110kV智能变电站为单母分段、内桥接线方式都配置了110kV备自投装置。
下面以重庆电网110kV土场变电站为例分析备自投组网方式。
110KV变电站备自投装置系统分析与抗干扰措施

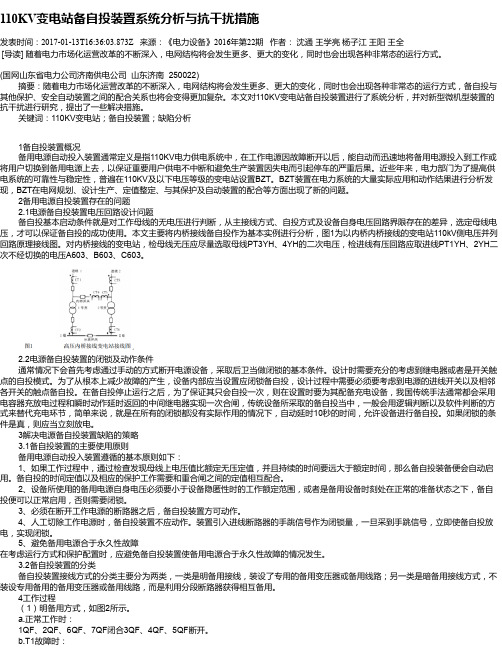

110KV变电站备自投装置系统分析与抗干扰措施发表时间：2017-01-13T16:36:03.873Z 来源：《电力设备》2016年第22期作者：沈通王学亮杨子江王阳王全[导读] 随着电力市场化运营改革的不断深入，电网结构将会发生更多、更大的变化，同时也会出现各种非常态的运行方式。
(国网山东省电力公司济南供电公司山东济南 250022) 摘要：随着电力市场化运营改革的不断深入，电网结构将会发生更多、更大的变化，同时也会出现各种非常态的运行方式，备自投与其他保护、安全自动装置之间的配合关系也将会变得更加复杂。
本文对110KV变电站备自投装置进行了系统分析，并对新型微机型装置的抗干扰进行研究，提出了一些解决措施。
关键词：110KV变电站；备自投装置；缺陷分析1备自投装置概况备用电源自动投入装置通常定义是指110KV电力供电系统中，在工作电源因故障断开以后，能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，以保证重要用户供电不中断和避免生产装置因失电而引起停车的严重后果。
近些年来，电力部门为了提高供电系统的可靠性与稳定性，普遍在110KV及以下电压等级的变电站设置BZT。
BZT装置在电力系统的大量实际应用和动作结果进行分析发现，BZT在电网规划、设计生产、定值整定、与其保护及自动装置的配合等方面出现了新的问题。
2备用电源自投装置存在的问题 2.1电源备自投装置电压回路设计问题备自投基本启动条件就是对工作母线的无电压进行判断，从主接线方式、自投方式及设备自身电压回路界限存在的差异，选定母线电压，才可以保证备自投的成功使用。
本文主要将内桥接线备自投作为基本实例进行分析，图1为以内桥内桥接线的变电站110kV侧电压并列回路原理接线图。
对内桥接线的变电站，检母线无压应尽量选取母线PT3YH、4YH的二次电压，检进线有压回路应取进线PT1YH、2YH二次不经切换的电压A603、B603、C603。
110kV进线备自投在数字化变电站中的应用及改进
以上条件均满足 ，经 １ ｓ 电完成 。 ５充
备 自投 的放 电条 件 ： （） Ｆ 在 合 位 。 １Ｑ ２
作者 简介 ： 方元 （９ ０） 工程师， 余 １ ８一 ， 从事继 电保护和调度 自动
化设计 、 工、 场调试工作 。 施 现
（） Ｆ 、Ｑ ２ ２ Ｑ １ Ｆ 位置异常 。 （） Ｖ异常（ ３Ｔ 可通过控制 字 “ Ｖ 异常不放 电 ” Ｔ 选
图 １ 数字化变 电站进线备 自投典型配置 图
备 自投 的充电条件 ： （） １母线三相均有压。
（）Ｑ １ 合 位 ，ＱＦ 在分 位 。 ２ Ｆ 在 ２
１ ２ 数字 化变 电站进 线备 自投 的 实现方 法 ．
在数字 化变 电站 中 ，保 护 测 控装 置 、智 能接 口
收 稿 日期 ： ０ ０ ０ — １ ２ １— ６０
层 交 换 机 、 主 干 网 交 换 机 组 成 。 数 字 化 变 电 站 通 过
（） ３便于扩建线路间隔或更改备 自投方式 ，只需修 改保护装置 中的备 自投逻辑功能即可 。
２ １ ０ Ｖ进线备 自投 动作逻辑分析 １ｋ
某 １０ Ｖ数字化 变 电站采用 内桥 接线 （ 图 ２所 １ｋ 如 示） ，正常运行方式为 ：进线 Ｉ 运行 ，进线 Ｉ热备用 ， Ｉ 母线分段 １０开关运行。进线 Ｉ Ｉ １ 、Ｉ 的保护测控装置都
关键词 备 自投 数 字 化 变 电站 Ｇ Ｓ 逻 辑 改进 ＯＯ Ｅ
０ 引言
在 电 力 系 统 中 ， 备 自投 是 不 可 缺 少 的 自 动 装
装置及 合 并 器 通 过 交 换 机 及 光 纤 通 信 完 成 信 息 传
送 。合 并 器 通 过 Ｉ Ｃ６ ８ ０９２ 议 将 线 路 电 流 、母 Ｅ １ ５ —— 协 线 电压 和 线 路 电 压 归 并 起 来 ，然 后 以 Ｆ ３串 行 协 议 Ｔ
低周减载和备自投装置在110kV变电站应用的探讨
泸天化 110kV 变电站为新建变电站, 于 2004 年 8 月正式投入使用 , 新建 110kV 杨纳线和已建 成的 110kV 安纳线为泸天化新建 110kV 变电站 提供了双电源 , 大大提高了供电的可靠性。我公 司有 2 台 12MW 抽汽式 汽轮发电机组 在 110kV 变电站与电力系统并网运行。 110kV 变 电站中大 量使用了 微机型自 动装 置 , 如故障录波、 故障测距、 小电流接地选线、 低周 减载、 自动重合闸、 备自投和发电机微机自并励等 自动装置, 极大地提高了供电可靠性 , 并保证电能 质量, 提高电能生产和分配经济性, 减轻了操作工 的劳动强度。本文主要就低周减载装置和备自投 装置在 110kV 变电站中的应用进行探讨。 1 低周减载装置 当电力系统因事故发生功率缺额、 周波急剧 下降时 , 自动低频减载装置动作 , 能尽快与系统解 列并断开一部分次要负荷 , 以防止频率过度降低, 并使之很快恢复到一定数值, 保证系统的稳定运 行和重要负荷的正常工作, 避免发生发电机组周 波持续恶化导致停机 , 化工生产停产的严重结果。 1 1 低周减载实现方式 电力系统中用微机实现低周减载的方法主要 有以下几种 : a 采用专门的欠频减载装置 ; b 把低周减载的控制分散 装设在每回馈线
601开关跳闸0749s后反馈电源电压才下降到630备自投动作整定值03un此时由于折算到110kv侧的电压此时尚未达到100开关备自投动作电压值03un随着反馈电压的下降630开关备自投0364s启动后110kv母线才达到备自投动作值630备自投保护整定的03s时间差已经不起作630备自投03s启动跳602开关0064s后100备自投才启动跳101开关实际已经跳闸从报表分析可见从发出101跳闸到发出100合闸之间时间为0586s不符合0s考虑到101跳闸时间实际上可能为01s左右动作的规定而发出合100开关命令到100开关合闸之间也有044s的时间100开关的合闸时间过长
110kV进线备自投应用分析
某１ ｋ ｌ Ｖ变电站 １ ｋ 自 Ｏ ｌ Ｖ备 投装 置动作情况分析。 Ｏ
（）事故 前运 行方 式 ：图 ２所示 ，１０ Ｖ珏都 线 １３ １ １ｋ ５ 断路 ＣＢ１ Ｓ ２Ａ型 ）投入 ，ｌ 号、２号主变 并列 运 行，３ ｋ 、ｌｌ 母 ５ Ｖ Ｏ
５ ｌｋ 为北 京 四方 认主供开关跳开，且两条母 线均无压 ，经延时 ２合 备用开关。 器运 行供 某 站，北 都线 １４热备，ｌＯ Ｖ备 自投 （ ：
小 电源带来的影响有两 个方面。
一
的开关台后位置 （ Ｉ ＫＫＪ、ＫＫＪ） 闭锁备投接点。 ２，
（ ）输出接点 ： ２ 动作出口跳合闸接点 ； 信号输出接点。
２ 备 白 动作 逻辑 ． 投
是主供电源消失后的母线电压。当主供电源跳 后，由 １ 、 ＝
于小 电源的存在，工作母 线的残压是 和当时小 电源 的出力大小 和变 电站的负荷 大小密切相 关的，很 难提前预知母线电压 下降 至什么程 度，为定值 中母线 失压 数值 的整 定带来困难，备 自投
保 ＲＣ ９ ５Ｃ为 例 进 行 介 绍 。 Ｓ６ １
（）装 置接人 的 电气 量 ： １ 两段 母线 电压 （ ｂ Ｕａ、Ｕ
二 小电源的影响及解 决方案
１ 小电源的影响 ．
Ｕ 、Ｕｂ 、Ｕ ； 。 ２ 。 。 ） 两条 进线的线路电压 （ 小 Ｕ ： Ｕ ）； 两条进线 电流 （ 、Ｉ） 两条进 线的开关位置 （ Ｉ ； ＴＷＪ、ＴＷＪ ） 两条进线 １ ２；
使系统运行方式得 到优化 ，保 护定值配合得 到简化，系统 短路 电流得到抑制，是现今电网中重要 的自动装置。 随着 电力系统 不 断发展 ，系统短 路容量 越来越大 ，为了简化运 行方式和潮流 分布，在 １Ｏ Ｖ系统广泛采用两 回进线供 电，正常运 行时，一 ｌｋ 回运行、另一 回热备用，并通 过一套双 向互 投的备用电源 自投 装置 ，当母 线失 电后，跳开主供开关，合上备用开关。
110kV变电站备自投装置分析
110kV变电站备自投装置分析摘要：目前南方电网中比较重要的110kV变电站都已经基本装有设备自投装置。
本文基于110kV变电站进线备或内桥（分段）备原理进行分析，备自投是如何保证对用户供电的连续性和可靠性。
关键词：进线备；内桥（分段）备；可靠性；小电源；闭锁；0 引言随着我国人民生产生活的现代化程度日益提高，国民对于电力供应可靠性要求的不断提高，备自投装置（BZT）将作为电力系统中非常重要的安全自动装置。
在110kV变电站大多采用进线备或内桥（分段）备的运行方式来保证对用户供电的连续性和可靠性。
1 备自投装置（BZT）动作基本原则根据《电力装置的继电保护和自动装置设计规范》，备自投装置应遵循以下基本原则：⑴、只有工作电源确实被断开后，备用电源才能投入。
⑵、备自投备用对象故障，应闭锁备自投。
⑶、备自投延时应大于最长的外部故障切除时间。
⑷、人工切除工作电源时，备自投不应动作。
⑸、备用电源不满足有压条件时，备自投不应动作。
⑹、备自投装置应保证只动作一次。
⑺、装置启动部分能反应工作母线失去电压的状态。
⑻、备自投装置的动作时间以负荷的停电时间最短。
⑼、PT二次侧的熔断器熔断时，备自投装置不应动作。
⑽、自动投入装置中，可设置工作电源的电流闭锁回路。
2备自投装置（BZT）充电与放电3.1有压、无压和无流条件1) 母线有压：母线的线电压Uab和Ubc至少有一个大于母线有压的定值Ud1。
2) 母线无压：母线的线电压Uab和Ubc均都小于母线无压的定值Ud2。
3) 进线有压：采集进线PT的一个线电压（或相电压）Upt大于进线有压的定值Ud3。
4) 进线无流：工作电源进线的一个相电流IL小于进线无流定值Id1（小于最小负荷电流I0）。
3.2备自投装置充电条件充电条件包括如下内容：1) 备自投装置已投入工作；2) 工作电源和备用电源均正常（有压）；3) 工作断路器和备用断路器正常；4) 无闭锁条件、放电条件。
且备自投装置充电时长为10s。
