平衡矢量网络分析仪VNA测试的
矢量网络分析仪的原理及测试方法[专业知识]
![矢量网络分析仪的原理及测试方法[专业知识]](https://img.taocdn.com/s3/m/2442a05b763231126edb11da.png)
入射波 (Ein)
Ein
傳輸波 (Etr)
Eref
器件网絡电路
反射波 (Eref) Etr
行业相关
3
网絡分析仪原理
（Ex.：Network Analyzer with5Hz to 500MHz）
输入功能块 （×ｎ 通道）
处理器功能块
Sampler
820kHz B.P.F
20kHz L.P.F AMP
O
綫圈
O
电容器
O
O
傳輸綫 O
O
O
O
电纜綫 O
O
O
O
分配器 O
O
天綫
OOOO
磁头 O
O
O
放大器 O O O O O
OO
變压器 O
O
頻率轉換器
O
各種功能模块 O O O O O O O O O
行业相关
6
网絡分析仪原理
矢量网絡分析參數
傳輸 * 幅度響應 * 衰減／增益 * 相位響應 * 群延時 * 前向／反向傳輸
矢量网络分析仪的原理及测试方法
深圳市南方行联业合相关实业有限公司
1
什麼是网絡分析仪的分析對象?
通信
多媒体
Communication
Computer
Neo-Audio Visual
集成电路芯片
电子元器件
High-frequency device
行业相关
电池
2
网絡分析仪原理
器件网絡分析方法
通過每個工作頻點的掃描去測量信号傳輸和反射的幅度与相位變化量 值．
高頻器件
RF Filter
RF AMP
RF Filter IF Filter
矢量网络分析仪
矢量网络分析仪矢量网络分析仪是一种广泛应用于通信、无线电设备和电子电路实验的精密测试仪器。
它可以测量电路中各种参数，如反射系数、传输系数和阻抗等，并为分析电路的性能提供数学模型。
本文将对矢量网络分析仪的原理、结构和应用进行详尽介绍。
一、矢量网络分析仪的原理矢量网络分析仪的原理是基于麦克斯韦方程组和电磁场理论。
在基础电磁理论的基础上，矢量网络分析仪将电信号分为正弦波和相位两部分进行测量，通过计算这些部分的幅度和相位差异，可以确定电路中各种参数的值。
这里简单介绍一下矢量网络分析仪的基本工作原理。
1.1 反射系数的测量反射系数是指信号在电路中反射时与源信号之间的关系。
在矢量网络分析仪的测量中，反射系数的测量可以通过向电路输入一个特定频率的正弦信号，并在电路的接收端检测到其反射信号，然后测量两个信号之间的相位和振幅差异，来计算反射系数的值。
1.2 传输系数的测量传输系数是指信号从电路的输入端到输出端的传输效率。
在矢量网络分析仪的测量中，传输系数可以通过在电路的输入端和输出端分别加入正弦信号，并测量两个信号之间的相位和振幅差异，来计算传输系数的值。
1.3 阻抗的测量阻抗是指电路对电流和电势差的响应，其强度和方向受到电路的各种参数的影响。
在矢量网络分析仪的测量中，阻抗可以通过向电路输入一个特定频率的正弦信号，并通过测量电路中的电流和电势差，来计算阻抗的值。
二、矢量网络分析仪的结构矢量网络分析仪的结构主要分为三部分：源信号、接收器和计算机控制系统。
源信号负责向电路中输入正弦信号，接收器负责检测电路中的反射和传输信号，计算机控制系统则负责数据处理和分析。
下面将对这些部分的结构和功能进行详细介绍。
2.1 源信号源信号是矢量网络分析仪的核心部分之一。
它主要通过向电路中输入不同频率和振幅的信号来测量电路的性能。
源信号通常由射频信号发生器（RF signal generator）或特定的示波器（oscilloscope）提供，其输出功率和波形必须具有高度稳定性和可控制性。
矢量网络分析仪校准步骤图文教程
⽮量⽹络分析仪校准步骤图⽂教程螺纹：内螺纹性别：公头／插头螺纹：外螺纹性别：母头／插座⼒矩扳⼿：当施加的⼒超过⼀定值时，扳⼿前段会折弯以保护连接器不被损坏连接器⼀般使⽤性别名称，下⽂均直接使⽤性别名称。
使⽤前准备VNA (Vector Network Analyzer)Calibration Kit測定物（本次测定的是⼀截５０Ω同轴线缆）Vector Network AnalyzerS11が0dBで位相がずれるはずである）キャリブレーションを⾏うにあたりOpen-Short-Load-Thruを使⽤するが、写真を⾒てわOpen-Short-LoadとThruの⾧さが違うために校正点がずれてしまい、位相が正確に測定できない。
を付けた状態でOpen-Short-Loadをとることで、線路⾧をそろえる。
1portにThruを付けた状態で⾏う。
この点に注意してキャリブレーションを⾏わないとGainのみを⾒る場合は問題無いが位相を測定する場合は正しい測定結果が得られない。
準備起動VNA取下同轴接头保護帽选择适当的Ｔｈｒｕ件使⽤扭矩扳⼿连接Ｔｈｒｕ件準備完毕VNA→测试线缆準備→thru选择→使⽤扭矩扳⼿连接→準備完毕选择频率扫描范围按键、指定起始频率→类似的办法指定终⽌频率指定扫频范围后，指定采样点个数选择Calibration Kitボタン→CAL KIT→SELECT CAL KIT在仪器上点选你所选⽤Calibration Kit的具体型号（⾄少数字型号要完全相同）Calibration所使⽤校准件Open Short LoadThruSLOT Calibration Kit的，Open-Short-Load-Thru请确认校准件上的标记Ｏｐｅｎ （Ｏ）， ＳＨＯＲＴ（Ｓ）， ＬＯＡＤ（Ｌ）Openは開放、Shortは短絡、LoadZ0（50Ω）の線路であるCalibration REFLECTIONPORT1(FORWARD)PORT2(REVERSE)Openを接続Shortを接続Loadを接続FORWARDのみ終了Ω線路が接続されている）Short按钮→连接按钮→PORT1校准ピンの形を考えてThruを接続上述ＰＯＲＴ１ （ＦＯＲＷＡＲＤ）， ＰＯＲＴ２ （ＲＥＶＥＲＳＥ）校准完毕后，Thru件短路两条测试线缆，点选ＴＨＲＵ按键。

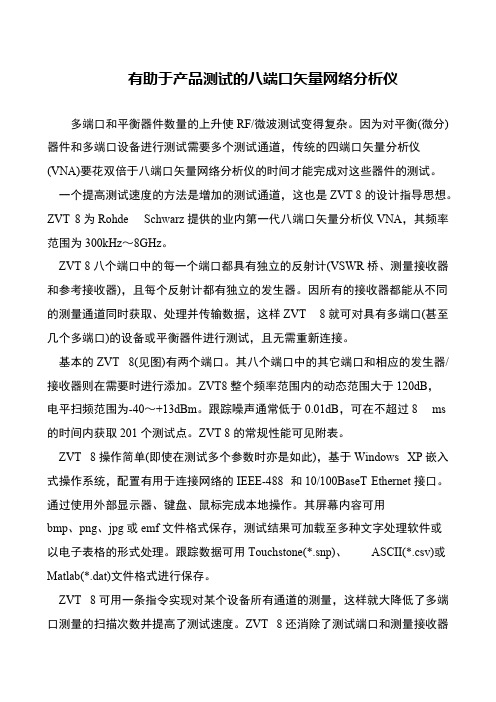

有助于产品测试的八端口矢量网络分析仪
有助于产品测试的八端口矢量网络分析仪多端口和平衡器件数量的上升使RF/微波测试变得复杂。
因为对平衡(微分)器件和多端口设备进行测试需要多个测试通道，传统的四端口矢量分析仪(VNA)要花双倍于八端口矢量网络分析仪的时间才能完成对这些器件的测试。
一个提高测试速度的方法是增加的测试通道，这也是ZVT 8的设计指导思想。
ZVT 8为Rohde Schwarz提供的业内第一代八端口矢量分析仪VNA，其频率范围为300kHz～8GHz。
ZVT 8八个端口中的每一个端口都具有独立的反射计(VSWR桥、测量接收器和参考接收器)，且每个反射计都有独立的发生器。
因所有的接收器都能从不同的测量通道同时获取、处理并传输数据，这样ZVT 8就可对具有多端口(甚至几个多端口)的设备或平衡器件进行测试，且无需重新连接。
基本的ZVT 8(见图)有两个端口。
其八个端口中的其它端口和相应的发生器/接收器则在需要时进行添加。
ZVT8整个频率范围内的动态范围大于120dB，电平扫频范围为-40～+13dBm。
跟踪噪声通常低于0.01dB，可在不超过8 ms 的时间内获取201个测试点。
ZVT 8的常规性能可见附表。
ZVT 8操作简单(即使在测试多个参数时亦是如此)，基于Windows XP嵌入式操作系统，配置有用于连接网络的IEEE-488 和10/100BaseT Ethernet接口。
通过使用外部显示器、键盘、鼠标完成本地操作。
其屏幕内容可用bmp、png、jpg或emf文件格式保存，测试结果可加载至多种文字处理软件或以电子表格的形式处理。
跟踪数据可用Touchstone(*.snp)、ASCII(*.csv)或Matlab(*.dat)文件格式进行保存。
ZVT 8可用一条指令实现对某个设备所有通道的测量，这样就大降低了多端口测量的扫描次数并提高了测试速度。
ZVT 8还消除了测试端口和测量接收器。
矢量网络分析
矢量网络分析（Vector Network Analyzer ，VNA）是通过测量元件对频率扫描和功率扫描测试信号的幅度和相位的影响来精确表征元件特征的一种方法。
网络分析是指对较复杂系统中所用元件和电路的电器性能进行测量的过程。
这些系统传送具有信息内容的信号时，我们最关心的是如何以最高效率和最小失真使信号从一处传到另一处。
矢量网络分析仪是微波毫米波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器，在业界享有“微波/毫米波测试仪器之王”的美誉，主要用于被测网络散射参量双向S参数的幅频、相频及群时延等特性信息的测量，广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产、维修和计量等领域，还可以应用于精确制导、隐身及反隐身、航空航天、卫星通信、雷达侦测和监视、教学实验以及天线与RCS测试、元器件测试、材料测试等诸多领域。
国内生产矢量网络分析仪的厂家主要有：中国电子科技集团41所、天津德力、成都天大仪器等单位。
国产矢量网络分析仪中，仅41所有与国外同类先进产品相对应的频率上限覆盖至170GHz 的系列化产品。
在世界范围内矢量网络分析仪生产厂商主要有美国安捷伦、日本安立和德国罗德施瓦茨等，其中以美国安捷伦代表着最高水平，其推出产品最高频率上限已达500GHz。
矢量网络分析仪可测量的器件：无源器件（滤波器）?有源器件（放大器）单端口器件（天线）?双端口器件（衰减器）?多端口器件（混频器，耦合器，功分器）?平衡器件（平衡滤波器等）网络分析仪有标量网络分析仪和矢量网络分析仪之分。
标量网络分析仪：只测量幅度信息，不支持相位的测量。
接收机采用二极管检波，没有选频特性，动态范围小。
矢量网络分析仪：可同时测量被测网络的幅度信息和相位信息。
接收机采用调谐接收，具有选频特性，能够有效抑制干扰和杂散，动态范围大。
通过测量被测网络（被测件）对频率扫描和功率扫描测试信号的幅度与相位的影响，来表征被测网络的特性。
矢量网络分析仪的原理及测
矢量网络分析仪是一种电子测量设备， 用于测量电子元件和系统的网络参数， 如阻抗、导纳、增益、相位等。
矢量网络分析仪具有测量精度高、动 态范围大、频率范围宽等优点，广泛 应用于电子、通信、雷达、航空航天 等领域。
它通过向被测件发送激励信号，并测 量激励信号和反射信号或传输信号之 间的相位和幅度关系，来获取被测件 的网络参数。
智能化
随着人工智能和机器学习技 术的发展，矢量网络分析仪 将实现智能化，能够自动进 行故障诊断和预测性维护。
云服务和远程测量
未来矢量网络分析仪将与云 服务结合，实现远程测量和 控制，进一步拓展应用领域 和市场。
THANKS FOR WATCHING
感谢您的观看
矢量网络分析仪的原理及测量
contents
目录
• 引言 • 矢量网络分析仪的原理 • 矢量网络分析仪的主要技术指标 • 矢量网络分析仪的应用 • 矢量网络分析仪的发展趋势和挑战 • 结论
01 引言
目的和背景
研究矢量网络分析仪 的基本原理和应用。
分析矢量网络分析仪 的发展趋势和未来展 望。
探讨矢量网络分析仪 在电子工程和通信领 域的重要性。
矢量网络分析仪简介
矢量网络分析仪是一种用于测 量电子设备和系统的频率响应、 增益、相位等参数的仪器。
它能够同时测量幅度和相位响 应，因此被称为矢量网络分析 仪。
矢量网络分析仪广泛应用于电 子工程、通信、雷达、导航等 领域，是现代电子系统测试的 重要工具之一。
02 矢量网络分析仪的原理
矢量网络分析仪的基本原理
测试速度
总结词
测试速度是矢量网络分析仪的一个重要技术指标，它决定了 仪器的测量效率。
详细描述
测试速度是指矢量网络分析仪完成一次测量所需要的时间。 测试速度越快，表明仪器的测量效率越高，能够更快地完成 测量任务。对于需要大量测量的应用场景，高测试速度的矢 量网络分析仪能够大大提高工作效率。
矢量网络分析仪
矢量网络分析仪知识一、概述〔一〕用途矢量网络分析仪是微波毫米波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器,在业界享有“微波/毫米波测试仪器之王〞的美誉,主要用于被测网络散射参量双向S参数的幅频、相频及群时延等特性信息的测量,广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产、维修和计量等领域,还可以应用于精确制导、隐身及反隐身、航空航天、卫星通信、雷达侦测和监视、教学实验以及天线与RCS测试、元器件测试、材料测试等诸多领域.〔二〕分类与特点矢量网络分析仪可以分为分体式矢量网络分析仪、一体化矢量网络分析仪、高性能矢量网络分析仪、脉冲矢量网络分析仪、毫米波矢量网络分析仪、多端口矢量网络分析仪、非线性矢量网络分析仪、便携式矢量网络分析仪、矢量网络分析仪模块〔目前只有VXI总线形式〕等类型产品.分体式矢量网络分析仪特点采用积木式结构,以主机、信号源、S参数测试装置、限制机等独立设备系统集成,配置灵活,技术指标较高,系列化产品工作频段覆盖45MHz〜170GHz,但体积庞大、连接复杂、对操作要求高,已逐渐被一体化、高性能矢量网络分析仪替代.一体化矢量网络分析仪特点采用集成式结构,将信号源、S参数测试装置、幅相接收机等集成在一个机箱内,体积小、测试方便,代表着矢量网络分析仪体系结构的开展方向.早期的一体化矢量网络分析仪工作频率主要为20GHz以内,目前正向高性能的新一代产品线全面过渡.高性能矢量网络分析仪特点采用基于多处理器的嵌入式计算机平台、基于模块化的多级倍频稳幅和宽带混频接收架构以及基于Windows操作系统的多线程实时测量软件平台,操作方便,扩展灵活,技术指标较之以往产品有质的提升,工作频段覆盖300kHz〜67GHz,突破基于平台式体系架构设计的自主产品开展理论,代表着矢量网络分析仪的主要开展方向.脉冲矢量网络分析仪特点以微波脉冲调制信号作为鼓励信号,在继承连续波矢量网络分析仪宽频带、高精度和高速测量特点的根底上,能够在实时测量状态下获得被测电子元器件和电子装备在脉冲调制鼓励信号状态下的幅频、相频和群时延特性信息,满足新体制军用电子装备的测试需求,目前可实现100ns脉冲窄带信号测量,工作频率上限可达40GHz.毫米波矢量网络分析仪特点毫米波矢量网络分析仪是矢量网络分析仪在毫米波乃至更高频段的重要分支,适用于毫米波/亚毫米波甚至更高频段器部件的幅频、相频和群时延特性的测量,目前工作频率上限可达170GHz多端口矢量网络分析仪特点采用基于多源模式和多端口网络矢量误差修正的体系结构,有效扩展矢量网络分析仪的端口测试水平,能够满足集成化程度高的多端口、平衡器件/组件的S参数精确测试要求,目前四端口产品工作频率上限可达40GHz非线性矢量网络分析仪特点采用宽带谐波取样变频结合宽带四通道幅相接收机模式,综合矢量网络分析仪矢量误差修正以及绝对功率校准和谐波相位校准,能够实现被测器件在连续波或周期调制鼓励下的非线性特性测试并可用于非线性建模验证,目前工作频率上限达20GHz.便携式矢量网络分析仪特点采用便携、手持式小型化设计,融合精密合成源、高灵敏度接收机和电池供电系统,能够快速对室外电子系统进行现场安装和调试测试与故障定位,适合野外现场作业,目前工作频率可达18GHz矢量网络分析仪模块特点矢量网络分析仪模块具有体积小重量轻等特点,主要用于组建测试系统,例如,用于武器装备的维护测试,目前工作频率可达20GHz〔三〕产品国内外现状国内生产矢量网络分析仪的厂家主要有：中国电子科技集团41所、天津德之成都城大仪器等单位.国产矢量网络分析仪中,仅41所有与国外同类先进产品相对应的频率上限覆盖至170GHz的系列化产品.在世界范围内矢量网络分析仪生产厂商主要有美国安捷伦、日本安立和德国罗德施瓦茨等,其中以美国安捷伦代表着最高水平,具推出产品最高频率上限已达500GHz.〔四〕技术开展趋势分体式矢量网络分析仪将趋于淘汰；集成化、小体积、多功能、远程交互已经成为未来矢量网络分析仪产品主要的开展趋势；更高的频率上限、更宽的频段覆盖、更大的测试功率、更快的测试速度、更高的测试精度与稳定度仍是矢量网络分析仪产品开展的目标；平台架构体系技术、高速数字信号处理技术、计算机软硬件技术、微波毫米波设计与集成化技术、网络化技术等在矢量网络分析仪中将会不断得到提升、推广与应用.二、根本工作原理矢量网络分析仪主要由：本振信号源、信号源、频率基准、混频接收机、S参数测试、中频处理、数字信号处理、嵌入式计算机、显示、I/O、系统软件、电源等局部电路构成.矢量网络分析仪的原理框图如图1所示.当对被测件〔DUT进行测试时,信号源模块产生的宽带鼓励信号经S参数测试模块别离出被测件的正向入射信号R1、反射信号A和传输信号B或者反向入射彳S号R2、反射信号B和传输信号A,在四通道混频接收机模块中进行混频产生中频信号,中频信号经过调理后进入中频处理模块进行取样、保持,直接进行高速数据采集A/D量化转换变为数字信号,最后在嵌入式计算机的限制下经宽带数字中频处理滤波得到信号的幅度与相位信息,进而通过比值运算得出被测件的双向S参数并显示出测试曲线.三、主要技术指标矢量网络分析仪的主要技术指标：频率范围是指矢量网络分析仪所能产生和分析的载波频率范围.频率分辨力在有效频率范围内可得到并可重复产生的最小频率增量.频率准确度矢量网络分析仪频率指示值和真实值的接近程度.功率准确度在规定功率范围上输出信号提供应额定阻抗负载的实际功率偏离指示值的误差.动态范围为接收机噪声电平与测试端口最大输出电平和接收机最大平安电平之间较小者之差,是表征矢量网络分析仪进行传输测量水平的重要指标.系统幅度迹线噪声指矢量网络分析仪显示器上迹线的幅度稳定度,主要取决于矢量网络分析仪的信号源和接收机的稳定度.系统相位迹线噪声指矢量网络分析仪显示器上迹线的相位稳定度,主要取决于矢量网络分析仪的信号源和接收机的稳定度.四、选购考前须知在矢量网络分析仪选购时将要考虑的因素逐一排序〔如图选择最适合您2所示〕,就不难图1 矢量网络分析仪整机原理框图测量要求的矢量网络分析仪.价格＞架构 f 工作频率功能选件 f 测试附件图2矢量网络分析仪选择排序选购矢量网络分析仪应考虑因素：价格选购矢量网络分析仪首先需要考虑产品价格范围, 矢量网络分析仪的价格取决于许多因素,包括架构、工作频率、功能等,一般情况下,相同指标的矢量网络分析仪,国产比进口产品价格廉价很多.产品架构对于矢量网络分析仪,产品架构是很重要的因素,与矢量网络分析仪的价格关系最大,如是选择分体式产品还是一体化产品,是选择第一代一体化产品还是新一代高性能产品.工作频率对于矢量网络分析仪,工作频率是最重要的指标,它不但决定着要测试信号的最高频率,而且与矢量网络分析仪的价格关系很大.功能选件是否具备脉冲或其它功能选件,是否需要特殊功能也影响选购价格.测试附件配置校准件、测试电缆,国产和进口产品之间的价格差异也很大.。
矢量网络分析仪的原理及测试方法ppt课件
RF Filter
RF AMP
RF Filter IF Filter
RF AMP
VHF NA RF NA (R3765/R3767CG)
DEM
MAIN CPU
SPEAKER
DPX
Duplexer
RX SYNTHE
RX SYNTHE
RF Filter VCO
TCXO
VCO
VCO
DATA CONT.
MEMORY
DFr1
DFl2
Spurious
level
DFr2
Band width DLF DHF
Pass Reject Spurious
P0le x1
m1 DLF2 DHF2 m2
p0
p1
Nominal Frequency fcent
P0le stim1 P0le x2
P0le stim2
: Insertion loss : Constant loss : x1dB bandwidth : Center frequency : Lower frequency at the point
傳輸特性： 用直通標准器連接並做直通短路校正．
13
Advantest 网絡分析仪的應用範圍
應用 元器件
通信
車用电子
IT 設备
VHA N/A RF NA
游戲机
TV/DVD
晶体諧振器 晶体濾波器 陶瓷振盪器 陶瓷濾波器
SAW 濾波器 介貭濾波器
14
蜂巢式手机的电路框图与使用的主要元器件
ANT
高頻器件
0.02dB (傳統型仪器)
RBW 10kHz
0.01dB (R3754) RBW 10kHz
矢量网络分析仪
矢量网络分析仪矢量网络分析仪是一种用于测量电路参数并分析信号传输性能的仪器。
它通常用于测试无线电频率器件、天线和电缆等。
工作原理矢量网络分析仪通过在设备端口发送测试信号并测量信号在设备输入端口处的幅度和相位响应来评估设备性能。
该仪器能够测量设备的反射损耗、传输损耗、驻波比等参数，从而帮助工程师优化电路设计。
矢量网络分析仪通过控制测试频率和功率等参数，可以测量各种射频和微波设备的性能。
应用领域矢量网络分析仪在通信、雷达、卫星通信等领域都得到广泛应用。
在通信系统中，矢量网络分析仪可用于评估天线性能、分析信号传输特性，从而提高系统性能和稳定性。
在雷达系统中，矢量网络分析仪可以用于测试反射损耗、驻波比等参数，帮助工程师调试和优化系统。
在卫星通信系统中，矢量网络分析仪可以用于测试信号传输质量，确保通信系统正常运行。
常见类型根据测试频率范围不同，矢量网络分析仪可以分为LF、HF、VHF、UHF、SHF、EHF等不同类型。
同时，根据测试端口数量，还可以分为单口和多口矢量网络分析仪。
一般来说，多口矢量网络分析仪可同时测量多个端口之间的相互作用，适用于复杂系统的测试和分析。
矢量网络分析仪的发展趋势随着通信技术的发展和射频微波领域的不断创新，矢量网络分析仪的性能要求也越来越高。
未来，矢量网络分析仪将更加智能化，具有更高的测量精度和频率覆盖范围，以满足日益复杂的电路设计和测试需求。
同时，随着5G技术的广泛应用，矢量网络分析仪在通信系统中的重要性将进一步提升。
总结矢量网络分析仪作为一种重要的电子测量仪器，在射频微波领域有着广泛的应用。
它可以帮助工程师评估设备性能，优化电路设计，提高系统性能和稳定性。
随着技术的不断进步，矢量网络分析仪将不断演化，更好地满足工程师对电路测试的需求。
矢网分析仪操作方法
矢网分析仪操作方法
矢网分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁信号的仪器。
它可以测量和分析各种电磁特性参数，如S参数（散射参数）、传输矩阵、反射系数等，并通过图形化界面显示结果。
以下是矢网分析仪的基本操作方法：
1. 连接测量端口：将被测设备或器件正确连接到矢网分析仪的测量端口上。
确保连接稳定和正确，以避免测量结果的失真。
2. 打开矢网分析仪：接通矢网分析仪的电源，并等待仪器启动完成。
3. 设置测量参数：通过仪器的菜单界面或前面板上的控制按钮，设置所需的测量参数，如频率范围、功率级别、测量模式等。
4. 校准仪器：在进行测量之前必须进行仪器校准，以消除仪器和连接线等部件对测量结果的影响。
通常有三种常见的校准方法：开路校准、短路校准和负载校准。
校准步骤通常由仪器或软件提供指导。
5. 进行测量：完成校准后，可以进行实际的测量。
选择所需的测量类型，如S 参数或传输矩阵，设置频率范围和测量参数，然后开始测量。
6. 分析和显示结果：矢网分析仪会将测量结果以图形或数值的形式显示在仪器的屏幕上。
通过观察和分析这些结果，可以评估被测设备或器件的性能和特性。
7. 保存和导出数据：如果需要将测量结果保存或导出，可以使用矢网分析仪的数据存储或导出功能。
通常可以选择保存为CSV、Excel等格式，以便后续分析和处理。
以上是矢网分析仪的基本操作方法，具体的操作步骤和功能会根据不同品牌和型号的矢网分析仪而有所不同。
因此，在实际操作时，还应参考仪器的用户手册或相关文档，以获取更详细和准确的操作指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平衡矢量网络分析仪VNA测试的
平衡矢量网络分析仪（Vector Network Analyzer，VNA）是一种用于
测量和分析高频电路的测试仪器。
它广泛应用于无线通信、雷达、卫星通信、射频和微波电路等领域。
本文将介绍VNA的原理和应用，以及其测试
过程中的关键要点。
一、平衡矢量网络分析仪的原理
VNA主要由以下几部分组成：
1.受控源：产生精确的频率、相位和功率的信号，用于激励待测设备。
2.双端口测试结构：将待测设备与受控源和功率检测器连接，用于测
量输入和输出信号。
3.功率检测器：测量输入和输出信号的功率。
4.计算机控制系统：控制并处理测试数据，提供结果显示和分析。
VNA的测试原理基于受控源施加不同频率和相位的信号后，通过功率
检测器测量来计算出反射和传输的幅度和相位信息，从而分析待测设备的
特性和参数。
通过测量S参数矩阵（即散射参数矩阵）来描述待测设备的
响应，其中S参数有S11、S21、S12和S22等，分别表示反射和传输的幅
度和相位。
二、平衡矢量网络分析仪的应用
VNA广泛应用于无线通信、雷达、卫星通信、射频和微波电路等领域
的测试和分析中。
它可以用于测量和分析天线、滤波器、放大器、混频器
等设备的特性和参数。
1.天线测试：VNA可以测量天线的频率响应、增益、辐射模式等参数，用于天线设计和优化。
2.滤波器测试：VNA可以测量滤波器的频率响应、带宽、插入损耗等
参数，用于滤波器的设计和测试。
3.放大器测试：VNA可以测量放大器的增益、带宽、输出功率等参数，用于放大器性能的评估和优化。
4.混频器测试：VNA可以测量混频器的转换损耗、本振抑制等参数，
用于混频器的性能评估和调整。
三、平衡矢量网络分析仪的测试过程
VNA的测试过程包括以下几个关键要点：
1.连接设备：将待测设备与VNA的测试端口连接。
需要确保连接的质
量良好，避免因连接不良而影响测试结果。
2.设置测试参数：设置待测设备的测试频率范围、功率水平、测试端
口数等参数。
一般情况下，测试频率范围需要根据待测设备的特性选择。
3.校准：在进行测量之前，需要对VNA进行校准以消除系统误差。
常
用的校准方法有：开路校准、短路校准、负载校准等。
4.测量数据：校准完成后，可以进行实际的测量。
VNA会自动在不同
频率和相位下对待测设备进行激励，并通过功率检测器测量反射和传输信
号的幅度和相位。
5.数据处理：测量完成后，VNA会将测试数据传输给计算机控制系统，进一步处理和分析。
可以通过计算传输或反射系数，绘制频率响应曲线、
相位曲线等。
总结：
平衡矢量网络分析仪是一种用于测量和分析高频电路的测试仪器。
它基于受控源和功率检测器的原理工作，通过测量反射和传输信号的幅度和相位来分析待测设备的特性和参数。
VNA广泛应用于无线通信、雷达、卫星通信、射频和微波电路等领域。
测试过程中需要注意连接设备、设置测试参数、进行校准、测量数据并进行数据处理等关键要点。
通过VNA的测试，可以为电路设计和性能优化提供有力的支持。
