大型复杂曲面零件加工余量均布优化问题研究
收稿日期:2002204228.
作者简介:严思杰(19652),男,博士研究生;武汉,华中科技大学国家数控系统工程技术研究中心(430074).
基金项目:国家高技术研究发展计划攻关项目(980342034).
大型复杂曲面零件加工余量均布优化问题研究严思杰 周云飞 彭芳瑜 赖喜德(华中科技大学国家数控系统工程技术研究中心)摘要:提出通过曲面的初始匹配和精确匹配来实现余量分布的优化.初始匹配决定后续算法的变量空间;精确匹配获得最佳的曲面匹配姿态及最佳的余量分布.精确匹配采用最小二乘方法构造评估函数,应用遗传算法和单纯形法混合寻优,直接对问题涉及的曲面匹配变换矩阵的6个未知量求解.应用结果表明该方法具有易于实现、算法稳定等特点,较好解决了大型复杂曲面类零件加工余量计算问题.
关 键 词:数控加工;遗传算法;单纯形法;加工余量;曲面匹配中图分类号:TG659 文献标识码:A 文章编号:167124512(2002)1020035203
余量计算的关键是实现曲面良好匹配,利用计算机进行曲面匹配计算,已有不少文献报道了这方面的研究进展[1～4].但这些方法应用于求解
复杂曲面类零件的曲面匹配问题具有多方面的不足.鉴于此,本文提出通过曲面的初始匹配和精确匹配来实现余量分布的优化.
1 大型复杂曲面工件曲面匹配问题描述
曲面匹配问题涉及两组数据:一组为毛坯测量点数据(这里将测量点记为p
i(i=1,2,…,n)
;
一组为CAD模型曲面数据,其包含实体模型、线框模型及面、线、点等的拓扑信息(其中的面记为Sj(j=1,2,…,m).毛坯相对于CAD模型面,存在一组自由位姿,该自由位姿构成了一个欧氏群E(3)中的子群G
0
[1～3],问题求解的目的是在
子群G0中搜寻一欧氏变换矩阵T,使得P
′
i=
Pi
・T(i=1,2,…,n)尽可能包容CAD模型
面.设欧氏变换矩阵T为
T=R0p1,p∈R3,R∈O(3),(1)式中,O(3)为一组行列式值为1的正交阵;R为描述毛坯相对CAD模型体的姿态,即R=[rij]3×3,(2)式中,r
11=cosβcosγ;r12=cosβsinγ;r13=
-sinβ;r21=sinαsinβcosγ-cosαsinγ;r22=sinαsinβsinγ+cosαcosγ;r23=sinαcosβ;r31=
cosαsinβcosγ+sinαsinγ;r32=cosαsinβsinγ-sinαcosγ;r33=cosαcosβ,α,β和γ分别为毛坯
体绕固定轴x2y2z的旋转角,p为描述毛坯相对CAD模型体的位移p=[px,py,pz],(3)px,py和pz
分别为毛坯沿x,y和z方向的位移
量.依据最小二乘法原理,构造目标函数:
f(T)=∑ni=1‖Pi・T-Qi‖2,(4)式中,Qi为P′i=Pi・T(i=1,2,…,n)在对应CAD模型面S
j上的最近点;Qi
由下式确定:
Qi={Qi:minps∈Φ{‖P′i-ps
‖},i=0,1,…,n},
式中,ps为对应CAD模型面Sj上的点;Φ为S
j
上所有的点构成的集合.
记P′i,Qi之间的距离为di,曲面Sj在Qi点的外法矢量为ni,矢量ri=P′i-Qi.设H=ni・ri,如果H≥0,则记di≥0,否则,记di<0.为了保证各个毛坯点具有加工余量,构造如下的约束条件:
di
≥δ (i=1,2,…,n),(5)
式中δ为加工精度容许量.这样,求解复杂曲面匹配问题时,对于毛坯点完全包容CAD模型面的情形,可将其数学模型描述为:搜寻一欧氏变换矩阵T,使得式(4)具有最小值,且满足式(5)
.
而对于毛坯表面质量出现问题,不能完全包容的情形,其数学模型可以描述为:搜寻一欧氏变
第30卷第10期 华 中 科 技 大 学 学 报(自然科学版) Vol.30 No.10
2002年 10月 J.HuazhongUniv.ofSci.&Tech.(NatureScienceEdition) Oct. 2002换矩阵T,使得目标函数(4)具有最小值,容许2%～3%的点不满足约束条件(5),这些点需要补焊,变换矩阵T同时还得保证补焊量最小.2 毛坯曲面的初始匹配取CAD模型面中某一面(如S1面)上三个角点Pi(i=0,1,2),其u,v参数化坐标分别为(0,0),(1,0),(0,1).取毛坯对应面的对应角点qi(i=0,1,2),构造如下两组单位矢量:e1=P1-P0/|P1-P0|;e3=e1P2-P0/|P2-P0|;e2=e3×e1;e′1=q1-q0/|q1-q0|;e′3=e1q2-q0/|q2-q0|;e′2=e′3×e′1.分别以P0,q0为局部坐标系原点,矢量e1,e2,e3及e′1,e′2,e′3构成二局部坐标系,如图1所示.图1 二局部坐标系的构建设经过式(1)中的T变换,两坐标系完全重合,则必有[e′1,e′2,e′3]T・R=[e1,e2,e3]T,于是, R=[e′1 e′2 e′3]・[e1 e2 e3]T=[rij] (i,j=1,2,3).(6) 由式(2)与(6)可得α=Atan2[r23 r33];β=Atan2[-r13,(r223+r233)1/2];γ=Atan2[r12,r11],式(3)中的平移矩阵由p=[P0-q0・R]确定.经过上述匹配,毛坯围绕三轴的转动范围已不大,α,β和γ变化范围不会超过±5°,沿三轴的平移量px,py,pz也不会超过2个最大毛坯厚度,据此可以将6个变量的变化范围确定下来.
3 遗传算法2单纯形法求解曲面精确匹配问题
3.1 遗传算法a.搜索空间.
搜索空间对遗传算法的搜索速
度与效果具有决定性的影响.搜索空间DΑR
s
,
这里D=∏sk=1〈lk,rk〉,即每个变量都被限定在一给定的区间〈lk,rk〉(1≤k≤s)里,在曲面匹配问题中,6个变量通过上述初始匹配即可将其变化范围确定下来.
b.染色体编码.由以上知,
一个欧氏变换矩
阵由6个未知量确定(3个平移量[p
x,py,pz]
及3个旋转量[α,β,γ])因此该染色体由6个基因构成.定义数组gene[6]依次予以保存.本文采用浮点数编码.
c.适应度函数.在遗传算法中,
适应度函数
是评价个体优劣的依据.在曲面匹配问题求解过程中,要求使式(4)
的目标函数值最小,同时满足
式(5)的约束条件.因此定义如下的适应度函数:
fFitness=∑ni=1(V・d2i),(7)
式中,V为惩罚因子,当di≥δ时,V=1;当d
i
;
δ时,V为一视惩罚强弱而给定的大于1的整数
(此处为求目标函数最小值).di为P′i,Q
i
之间的
距离,di=‖Pi・T-Qi‖ (i=1,2,…,n)
.
d.遗传操作.
遗传操作有选择、杂交、变异三
种操作.曲面匹配求解过程中,对杂交算子Pc和变异算子Pm的选择至关重要,其关系到新个体的生成和群体的多样性,直接影响搜索速度和搜索结果的优劣.Pc一般应取较大值,但取值过大,
易于破坏种群的优良模式;取值过小,产生新个体的速度又太慢,Pc的范围一般为0.40-0.99
.P
m
一般应取较小值,若Pm取值较大,则有可能破坏
掉很多较好的模式,使得算法的性能近似于随机搜索的性能;若Pm取值太小,则变异操作产生新个体的能力和抑制早熟现象的能力较差,一般地Pm
的范围为0.0001～0.1
.
当遗传算法种群的最优个体的适应度连续20代不发生变化时,认为遗传算法出现早熟,此时应用单纯形法[5]进行搜索.
3.2 算法步骤a.初始化.确定解空间的染色体表示,
指定
群体规模N,杂交算子Pc和变异算子P
m,
确定
进化终止准则,产生初始种群.
63 华 中 科 技 大 学 学 报(自然科学版) 第30卷b.群体进化.群体进化按杂交算子P
c
和变异算子Pm从上一代种群中产生新的个体,每一代都将最优个体保留下来.c.单纯形法寻优.当遗传算法种群的最优个体的适应度连续20代不发生变化,引入单纯形法寻优,单纯形法仍然以式(7)对目标进行评估,搜索完毕后,将得到的变量值及适应度值带回遗传算法继续搜索.d.终止检验.若搜索满足预设的进化终止准则,则搜索停止,否则,转步骤b.当搜索终止时,就得到最佳的曲面匹配变换矩阵T,可依据T计算出毛坯各点加工余量.据此可知哪些点需要补焊,以及补焊量的大小.4 加工余量计算本文算法已用于大型混流式和轴流式水轮机叶片的加工余量的计算.针对一大型混流式叶片统一在设计坐标下的CAD模型与毛坯测量点,叶片面积约40m2,毛坯重约30t,加工完成后零件净重约19t.叶片有11张曲面,扭曲成“X”形,最小包容空间为5500mm×4650mm×1900mm,毛坯点分布为叶片上表面96个,下表面88个,其
他面在计算中所占权重很小,忽略不计.初始匹配让毛坯测量点变换到CAD模型面附近.求得了初始匹配矩阵.取群体规模为30,杂交因子0.8、变异因子0.02进行搜索,在Pentium733机器上运行大约20min,搜索到了最优变换矩阵.
实际计算结果表明,本方法易于实现,计算稳定,较好解决了大型复杂曲面零件加工余量计算问题,具有实用性.
参考文献[1]LiZexing,GouJianbo,ChuYunxian.Geometricalgo2rithmsforworkpiecelocalization.IEEETrans.Robot.Automat.,1998,14(6):864～878[2]GouJianbo,ChuYunxian,LiZexing.Onthesymmet2riclocalizationproblem.IEEETrans.Robot.Au2tomat.,1998,14(4):533～540[3]储云仙,苟剑波,吴 洪等.工件自动混合定位包容问题的研究.机械工程学报,2000,36(1):45～49
[4]EsatII,BahaiH.Surfacealignmentbasedonthemo2mentofinertiaandimprovedleast2squaresmethods.Proc.Instn.Mech.Eng.,2000,214(B7):547～554[5]刘惟信.机械最优化设计.北京:清华大学出版社,1994.
OptimizationofallowancedistributionontheworkpieceswithlargesculpturedsurfacesinNCmachiningYanSijie ZhouYunfei PengFangyu LaiXideAbstract:Toassureeverymeasurementpointtohaveevenallowance,anoptimizationmethodisproposedforallowancedistributiononlargeworkpiecewithcomplexsurfaces,whichconsistsofroughsurfacematch2ingandaccuracysurfacematching.Theroughmatchingdecidesthevariablerangeofthefollow2upalgo2rithms,whereupontheaccuracymatchingacquirestheoptimallocationandtheoptimalallowancedistribu2tion.Tocopewiththeaccuracymatching,ahybridglobaloptimizationmethodisadopted.Itsharesthtad2vantagesofbothgeneticalgorithms(GAs)andsimplex.Themethodrecommendedhasbeenusedinthe52axismachiningofboththelargeKaplanandFrancishydroturbineblades.Thepracticeshowsthatthemethodiseasytorealizeandthealgorithmissteadyandreliable.Keywords:NCmachining;geneticalgorithms;simplex;machiningallowancesurfacematchingYanSijie DoctoralCandidate;NationalNCSystemEng.ResearchCenter,HuazhongUniv.ofSci.&Tech.,Wuhan430074,China.
五轴加工中心数控编程技巧
导读：本辑归纳了五轴加工中心后置处理，五轴加工中心静刚度分析与结构优化，复杂曲面 的五轴加工无干涉刀具路径生成技术研究，大型水轮机转轮叶片的五轴加工技术，五轴加工 中心静刚度分析与结构优化。
中国学术期刊文辑（2013）
目录
一、理论篇 复杂曲面零件五轴加工刀轴整体优化方法 1 高动态五轴加工中心 BarbaraSchulz 12 高速卧式五轴加工中心主机结构的选型设计 14 基于 UG 的螺旋叶片数控五轴加工 17 基于多体系统理论的五轴加工中心几何误差建模李欢玲 20 汽车玻璃钢化风栅成形器五轴加工刀轴矢量插值 24 汽轮机叶片五轴加工编程与仿真研究 29 汽轮机叶片五轴加工编程与仿真研究章泳健 34 浅析五轴加工异形管连接器 39 浅析五轴加工中心数控编程技巧 42 人头模型的逆向造型设计及其五轴加工 45 实现低成本五轴加工的秘诀嵌入五轴工作台 47 矢量化编程使航空航天领域的五轴加工更便捷 49 二、发展篇 数控五轴加工余量问题 53 五轴加工不同点详述 54 五轴加工超差故障一例分析 56 五轴加工刀具路径生成的有效加工域规划方法 58 五轴加工模具制造的理想方式 68 五轴加工中非线性误差的检测和处理方法 70 五轴加工中心后置处理与虚拟仿真的研究 75 五轴加工中心任意点旋转坐标的计算 77 西门子 SINUMERIK840D 在五轴加工中的应用 DirkRaben 79 虚拟环境下五轴加工中心的建模技术研究 82 一种五轴加工中心主轴摆动消隙方法研究 87 应用虚拟制造技术开发五轴加工中心 92 直驱式高速龙门五轴加工中心横梁的设计 97
航 空 学 报 Ａｃｔａ Ａｅｒｏｎａｕｔｉｃａ ｅｔ Ａｓｔｒｏｎａｕｔｉｃａ Ｓｉｎｉｃａ ｈｔｔｐ：／ｂｕａａ．ｅｄｕ．ｃｎ
薄壁零件加工的特点
•摘要：在数控车加工过程中，经常碰到一些薄壁零件的加工。
本文详细分析了薄壁零件加工的特点、防止变形的工艺方法、车刀几何角度及切削参数的选择，结合在教学实践中的实例设计出加工方案。
关键词：薄壁零件工 ...•摘要：在数控车加工过程中，经常碰到一些薄壁零件的加工。
本文详细分析了薄壁零件加工的特点、防止变形的工艺方法、车刀几何角度及切削参数的选择，结合在教学实践中的实例设计出加工方案。
关键词：薄壁零件工艺分析加工方案1 薄壁工件的加工特点车薄壁工件时，由于工件的刚性差，在车削过程中，可跑产生以下现相。
1.1 因工件壁薄，在夹压力的作用下容易产生变形。
从而影响工件的尺寸精度和形状精度。
当采用如图1所示三爪卡盘夹紧工件加工内孔时，在夹紧力的作用下，会略微变成三角形，但车孔后得到的是一个圆柱孔。
当松开卡爪，取下工件后，由于弹性恢复，外圆恢复成圆柱形，而内孔则如图2所示变成弧形三角形。
若用内径千分尺测量时，各个方向直径D相等，但已变形不是内圆柱面了，这种现相称之为等直径变形。
1.2 因工件较薄，切削热会引起工件热变形，从而使工件尺寸难以控制。
对于线膨胀系数较大的金属薄壁工件，如在一次安装中连续完成半精车和精车，由切削热引起工件的热变形，会对其尺寸精度产生极大影响，有时甚至会使工件卡死在夹具上。
1.3 在切削力（特别是径向切削力）的作用下，容易产生振动和变形，影响工件的尺寸精度，形状、位置精度和表面粗糙度。
2 减少和防止薄壁件加工变形的方法2.1 工件分粗，精车阶段粗车时，由于切削余量较大，夹紧力稍大些，变形也相应大些；精车时，夹紧力可稍小些，一方面夹紧变形小，另一方面精车时还可以消除粗车时因切削力过大而产生的变形。
2.2 合理选用刀具的几何参数精车薄壁工件时，刀柄的刚度要求高，车刀的修光刃不易过长（一般取0.2~0.3mm），刃口要锋利。
2.3 增加装夹接触面如图3所示采用开缝套筒或一些特制的软卡爪。
使接触面增大，让夹紧力均布在工件上，从而使工件夹紧时不易产生变形。

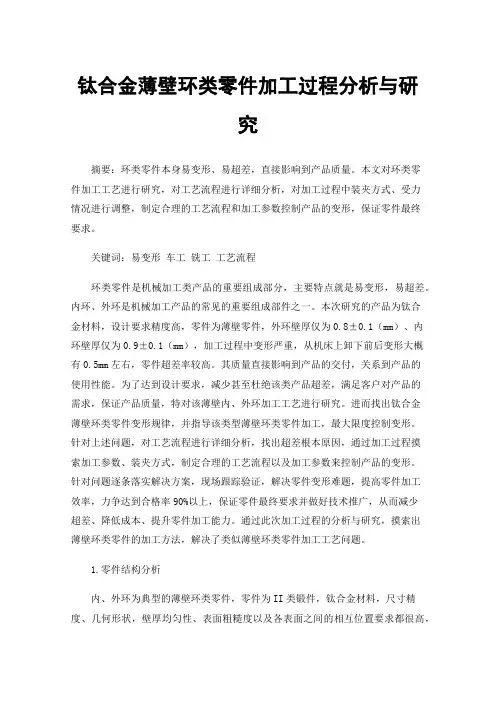

钛合金薄壁环类零件加工过程分析与研究
