【CN209758956U】防水卷材运输叠放装置【专利】

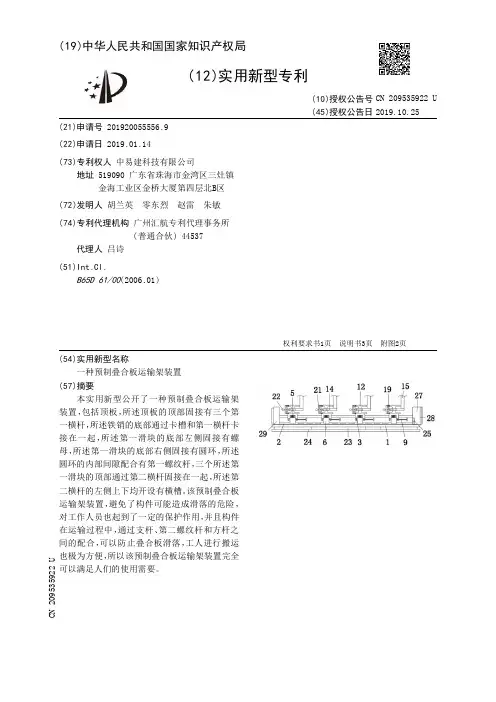

【CN209535922U】一种预制叠合板运输架装置【专利】
装置 ，包括顶板 ，所述顶板的 顶部固接有三个第 一横杆，所述铁销的底部通过卡槽和第一横杆卡 接在一起 ，所述第一滑块的底部左侧固接有螺 母 ，所述 第一滑块的 底部右 侧固 接有圆 环 ，所述 圆环的内部间隙配合有第一螺纹杆，三个所述第 一滑块的顶部通过第二横杆固接在一起，所述第 二横杆的左侧上下均开设有横槽。该预制叠合板 运输架装置，避免了构件可能造成滑落的危险 ， 对工作人员也起到了一定的保护作用，并且构件 在运输过程中 ，通过支杆、第二螺纹杆和方杆之 间的 配合 ，可以防 止叠合板滑落 ，工人进行搬运 也极为方便，所以该预制叠合板运输架装置完全 可以满足人们的使用需要。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920055556 .9
(22)申请日 2019 .01 .14
(73)专利权人 中易建科技有限公司 地址 519090 广东省珠海市金湾区三灶镇 金海工业区金桥大厦第四层北B区
(72)发明人 胡兰英 零东烈 赵雷 朱敏
实用新型内容 [0003] 本实用新型的目的在于提供一种预制叠合板运输架装置，以解决上述背景技术中 提出的问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案：一种预制叠合板运输架装置，包 括顶板，所述顶板的顶部固接有三个第一横杆，所述第一横杆的顶部滑动卡接有第一滑块， 所述第一滑块的 底部开设有竖槽 ，所述竖槽的内壁顶部固接有第一弹簧 ，所述第一弹簧的 底部固接有铁销 ，所述铁销的 外壁 和竖槽的内壁间隙 配合 ，所述铁销的 底部通过卡槽 和第 一横杆卡接在一起 ，所述第一滑块的 底部左侧固接有螺母 ，所述第一滑块的 底部右侧固接 有圆 环 ，所述圆 环的内部间隙 配合有第一螺纹杆 ，三个所述第一滑块的 顶部通过第二横杆 固接在一起，所述第二横杆的左侧上下均开设有横槽，所述横槽的内部间隙配合细杆，所述 细杆的 右端固接有第二弹簧 ，所述第二弹簧的 右端和横槽的内壁右侧固接在一起 ，两个所 述细杆的 左端通过 挡板固接在一起 ，所述 挡板的 右侧固接有方筒 ，所述方筒的内部间隙 配 合有方杆 ，所述方杆的 右端固接有第二螺纹杆 ，所述第二螺纹杆的 通过螺纹孔 和第二横杆 螺纹相连，所述第二螺纹杆的顶部右端固接有支杆。 [0005] 优选的，所述第一横杆的左端固接有第二滑块，所述第一横杆的右端固接有第三 滑块 ，所述第三滑块的 右侧通过第一滑槽滑动卡接有竖板 ，所述竖板的 底部 和顶板的 顶部 相贴合，所述竖板的右侧上方开设有第二滑槽。 [0006] 优选的，所述第一螺纹杆的右端固接有圆柄。 [0007] 优选的，所述挡板的左侧固接有把手。 [0008] 优选的，所述顶板的底部固接有三个橡胶垫。 [0009] 优选的，三个所述橡胶垫的底部通过底板固接在一起。 [0010] 与现有技术相比 ，本实用新型的有益效果是：该预制叠合板运输架装置，通过第一 横杆、第一滑块和第二横杆之间的配合，使得该预制叠合板运输架装置可以根据使用需要， 安装不同 数量的爹横杆 ，进而可以降 低外界叠合板的 底部所受压强 ，对叠合板起到了一定 的保护作用，解决了现有技术中通过采用木方和绳索捆绑导致在运输过程存在的安全隐 患 ，避免了构件可能造成滑落的危险 ，对工作人员也起到了一定的保护作用，并且构件在运
【CN209523346U】一种预制装配式墙体的防水装置【专利】
5 .根据权利要求1所述的一种预制装配式墙体的防水装置，其特征在于：所述第一限位 杆(12)的数量为四个并每组两个，且两组第一限位杆(12)分别位于支撑杆(11)的一侧，两 组所述第一限位杆(12)的一端与第一限位槽(13)的内部滑动连接。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920162250 .3
(22)申请日Biblioteka 2019 .01 .30(73)专利权人 广州城建职业学院 地址 510000 广东省广州市从化市环市东 路166号
(72)发明人 李秀娟 万正河
(74)专利代理机构 深圳市科吉华烽知识产权事 务所(普通合伙) 44248
技术领域 [0001] 本实用新型涉及建筑辅助设备技术领域，具体为一种预制装配式墙体的防水装 置。
背景技术 [0002] 预制装配式混凝土建筑时建筑业的重要发展方向，也是建筑转型升级的重要途径 之一，相比传统现浇混凝土建筑，预制装配式混凝土建筑更符合绿色施工建筑的要求。 [0003] 预制装配式墙体在安装过程中，需要做到防水的效果，现有的防水装置在安装到 两个墙体之间预留的空腔内时 ，由于无定位装置且空腔的宽度有大于防水装置的宽度导致 在安装的 过程防 水装置发生倾斜 ，防 水装置在安装过程中不方便进行安装 ，加大了工作人 员的工作难度。
6 .根据权利要求1所述的一种预制装配式墙体的防水装置，其特征在于：所述第二限位 杆 (14) 的 形状与第二限 位槽 (16) 的 形状 相匹 配 ，且第二限 位杆 (14) 的 一端与第二限 位槽 (16)的内部滑动连接。
【CN209298863U】一种电缆防水装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920238253.0(22)申请日 2019.02.26(73)专利权人 张传地址 272300 山东省济宁市鱼台县鱼台供电公司运维检修部(72)发明人 张传 刘伟防 马潇 刘召静 尚峰 马李莎 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.H02G 15/08(2006.01)(54)实用新型名称一种电缆防水装置(57)摘要本实用新型公开了一种电缆防水装置，包括一号防护套和二号防护套，一号防护套和二号防护套均为玻璃钢材料制成，一号防护套和二号防护套的套壳均由外壳层和内壳层双层结构组成，外壳层位于内壳层外部，外壳层与内壳层之间设有中空隔热层，一号防护套的一端设有一号连接盘，本实用新型所达到的有益效果是：本电缆防水装置利用一号防护套和二号防护套对电缆接头处进行保护，设有密封圈和O型圈，防水效果好，一号防护套和二号防护套均为玻璃钢材料制成，耐热、绝缘，防腐蚀性能好，且设有中空隔热层，隔热效果好，可减缓缠绕在电缆接头处绝缘胶布的老化速度，提高了对电缆接头处的保护，一号防护套和二号防护套之间采用螺栓件可拆卸连接，安装方便。
权利要求书1页 说明书3页 附图2页CN 209298863 U 2019.08.23C N 209298863U权 利 要 求 书1/1页CN 209298863 U1.一种电缆防水装置，其特征在于，包括一号防护套(1)和二号防护套(2)，所述一号防护套(1)和二号防护套(2)均为玻璃钢材料制成，所述一号防护套(1)和二号防护套(2)的套壳均由外壳层(3)和内壳层(4)双层结构组成，所述外壳层(3)位于内壳层(4)外部，所述外壳层(3)与内壳层(4)之间设有中空隔热层(5)，所述一号防护套(1)的一端设有一号连接盘(6)，所述二号防护套(2)的一端设有二号连接盘(7)，所述一号连接盘(6)和二号连接盘(7)之间设有密封圈(8)，所述一号防护套(1)的另一端设有一号卡套(9)，所述二号防护套(2)的另一端设有二号卡套(10)，所述一号卡套(9)和二号卡套(10)的套口内壁上均设有卡槽(11)，所述卡槽(11)内部均设有O型圈(12)。
【CN209739116U】一种金属涂料桶运输装置【专利】

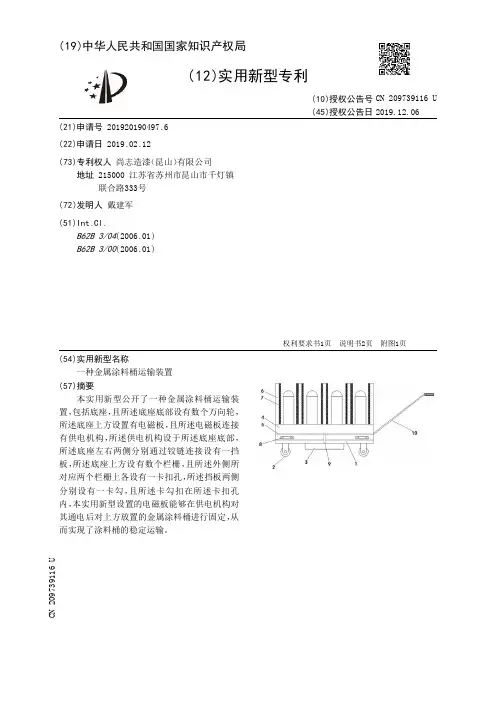

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920190497.6(22)申请日 2019.02.12(73)专利权人 尚志造漆（昆山）有限公司地址 215000 江苏省苏州市昆山市千灯镇联合路333号(72)发明人 戴建军 (51)Int.Cl.B62B 3/04(2006.01)B62B 3/00(2006.01)(54)实用新型名称一种金属涂料桶运输装置(57)摘要本实用新型公开了一种金属涂料桶运输装置，包括底座，且所述底座底部设有数个万向轮，所述底座上方设置有电磁板，且所述电磁板连接有供电机构，所述供电机构设于所述底座底部，所述底座左右两侧分别通过铰链连接设有一挡板，所述底座上方设有数个栏栅，且所述外侧所对应两个栏栅上各设有一卡扣孔，所述挡板两侧分别设有一卡勾，且所述卡勾扣在所述卡扣孔内，本实用新型设置的电磁板能够在供电机构对其通电后对上方放置的金属涂料桶进行固定，从而实现了涂料桶的稳定运输。
权利要求书1页 说明书2页 附图1页CN 209739116 U 2019.12.06C N 209739116U权 利 要 求 书1/1页CN 209739116 U1.一种金属涂料桶运输装置，包括底座，且所述底座底部设有数个万向轮，其特征在于，所述底座上方设置有电磁板，且所述电磁板连接有供电机构，所述供电机构设于所述底座底部，所述底座左右两侧分别通过铰链连接有一挡板，所述底座上方设有数个栏栅，且外侧所对应两个栏栅上各设有一卡扣孔，所述挡板两侧分别设有一卡勾，且所述卡勾扣在所述卡扣孔内。
2.根据权利要求1所述的一种金属涂料桶运输装置，其特征在于，所述底座中心位置设有通孔，所述供电机构穿过所述通孔与所述电磁板通过导线电连接。
3.根据权利要求1所述的一种金属涂料桶运输装置，其特征在于，所述外侧所对应两个栏栅内侧设有一减震带，其它所述栏栅两侧各设有一减震带。
【CN209754145U】一种双面叠片装置【专利】

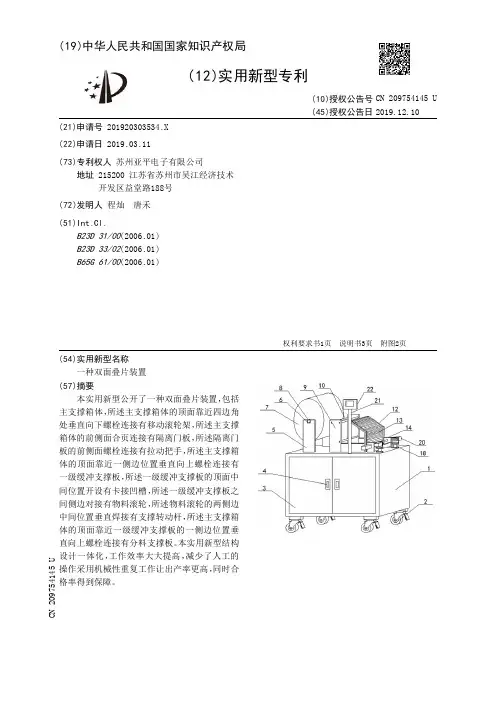

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920303534.X(22)申请日 2019.03.11(73)专利权人 苏州亚平电子有限公司地址 215200 江苏省苏州市吴江经济技术开发区益堂路188号(72)发明人 程灿 唐禾 (51)Int.Cl.B23D 31/00(2006.01)B23D 33/02(2006.01)B65G 61/00(2006.01)(54)实用新型名称一种双面叠片装置(57)摘要本实用新型公开了一种双面叠片装置，包括主支撑箱体，所述主支撑箱体的顶面靠近四边角处垂直向下螺栓连接有移动滚轮架，所述主支撑箱体的前侧面合页连接有隔离门板，所述隔离门板的前侧面螺栓连接有拉动把手，所述主支撑箱体的顶面靠近一侧边位置垂直向上螺栓连接有一级缓冲支撑板，所述一级缓冲支撑板的顶面中间位置开设有卡接凹槽，所述一级缓冲支撑板之间侧边对接有物料滚轮，所述物料滚轮的两侧边中间位置垂直焊接有支撑转动杆，所述主支撑箱体的顶面靠近一级缓冲支撑板的一侧边位置垂直向上螺栓连接有分料支撑板。
本实用新型结构设计一体化，工作效率大大提高，减少了人工的操作采用机械性重复工作让出产率更高，同时合格率得到保障。
权利要求书1页 说明书3页 附图2页CN 209754145 U 2019.12.10C N 209754145U权 利 要 求 书1/1页CN 209754145 U1.一种双面叠片装置，包括主支撑箱体（1），其特征在于：所述主支撑箱体（1）的顶面靠近四边角处垂直向下螺栓连接有移动滚轮架（2），所述主支撑箱体（1）的前侧面合页连接有隔离门板（3），所述隔离门板（3）的前侧面螺栓连接有拉动把手（4），所述主支撑箱体（1）的顶面靠近一侧边位置垂直向上螺栓连接有一级缓冲支撑板（5），所述一级缓冲支撑板（5）的顶面中间位置开设有卡接凹槽（6），所述一级缓冲支撑板（5）之间侧边对接有物料滚轮（7），所述物料滚轮（7）的两侧边中间位置垂直焊接有支撑转动杆（8），所述主支撑箱体（1）的顶面靠近一级缓冲支撑板（5）的一侧边位置垂直向上螺栓连接有分料支撑板（9），所述分料支撑板（9）的之间位置靠近底端垂直插接有拉动缓冲杆（10），所述分料支撑板（9）在远离一级缓冲支撑板（5）的一侧边底端位置垂直螺栓连接有拉伸整形机构（11），所述拉伸整形机构（11）在远离分料支撑板（9）的一侧边对接有二级缓冲机构（12），所述二级缓冲机构（12）的之间侧边均匀插接有缓冲转动杆（13），所述二级缓冲机构（12）在远离拉伸整形机构（11）的一侧边对接有切刀支撑板（14），所述切刀支撑板（14）的之间位置垂直插接有固定拉接杆（15），所述切刀支撑板（14）之间侧边远离二级缓冲机构（12）的一侧活动连接有切刀机构（16），所述切刀支撑板（14）的外侧边螺栓垂直连接有转动电机（17），所述主支撑箱体（1）的顶面在远离一级缓冲支撑板（5）的一侧向上螺栓连接有转动底座块（18），所述转动底座块（18）的顶面螺栓连接有夹持机构（19），所述夹持机构（19）的侧边垂直螺栓连接有翻面电机（20），所述主支撑箱体（1）的顶面靠近前侧面位置垂直向上焊接有支撑管道（21），所述支撑管道（21）的顶端螺栓连接有控制面板（22），所述主支撑箱体（1）的内部螺栓连接有气泵机构（23）。
【CN209922440U】叠片装置【专利】

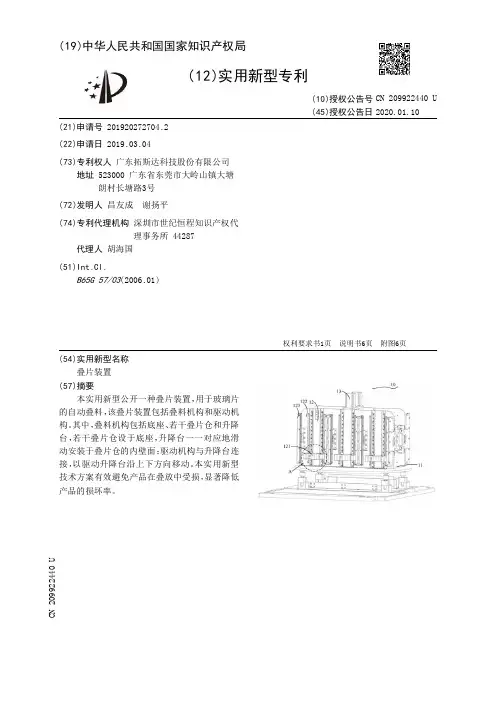

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920272704.2(22)申请日 2019.03.04(73)专利权人 广东拓斯达科技股份有限公司地址 523000 广东省东莞市大岭山镇大塘朗村长塘路3号
(72)发明人 昌友成 谢扬平 (74)专利代理机构 深圳市世纪恒程知识产权代理事务所 44287代理人 胡海国
(51)Int.Cl.B65G 57/03(2006.01)
(54)实用新型名称叠片装置(57)摘要本实用新型公开一种叠片装置，用于玻璃片的自动叠料，该叠片装置包括叠料机构和驱动机构。其中，叠料机构包括底座、若干叠片仓和升降台，若干叠片仓设于底座，升降台一一对应地滑动安装于叠片仓的内壁面；驱动机构与升降台连接，以驱动升降台沿上下方向移动。本实用新型技术方案有效避免产品在叠放中受损，显著降低产品的损坏率。
权利要求书1页 说明书6页 附图6页
CN 209922440 U2020.01.10
CN 209922440 U1.一种叠片装置，用于玻璃片的自动叠料，其特征在于，包括：叠料机构，包括底座、若干叠片仓和若干升降台，若干所述叠片仓设于所述底座，所述升降台一一对应地滑动安装于所述叠片仓的内壁面；及驱动机构，与所述升降台连接，以驱动所述升降台沿上下方向移动。2.如权利要求1所述的叠片装置，其特征在于，所述叠料机构包括固定板和若干对侧板，所述固定板设于所述底座，若干对所述侧板安装于所述固定板，且任一对所述侧板的两侧板相对设置，所述两侧板与所述固定板围设形成用于叠放玻璃片的所述叠片仓，所述升降台滑动安装于所述固定板的内壁面。3.如权利要求2所述的叠片装置，其特征在于，所述叠料机构还包括动力组件，所述动力组件连接所述两侧板，以驱动所述两侧板相互靠近和远离。4.如权利要求2所述的叠片装置，其特征在于，所述升降台设有至少一个插槽，所述插槽的槽口背离所述固定板设置。5.如权利要求2所述的叠片装置，其特征在于，所述叠料机构包括滑动配合的第一导轨和第一滑块，所述第一导轨沿上下方向设于所述固定板的内壁面，所述升降台与所述第一滑块连接安装。6.如权利要求2所述的叠片装置，其特征在于，所述固定板的内壁面间隔设有若干沿上下方向延伸的凸筋；且/或，一所述侧板朝向另一所述侧板的内壁面间隔设有若干沿上下方向延伸的凸筋。7.如权利要求1至6中任一项所述的叠片装置，其特征在于，所述驱动机构包括电机和传动组件，所述传动组件连接所述电机与若干所述升降台。8.如权利要求7所述的叠片装置，其特征在于，所述传动组件包括若干连杆，所述底座对应所述升降台设有安装口，所述连杆的一端穿过所述安装口后与所述升降台连接，另一端与所述电机传动连接。9.如权利要求8所述的叠片装置，其特征在于，所述电机采用直线电机，所述直线电机设有第二导轨和滑动配合于所述第二导轨的第二滑块，若干所述连杆的另一端连接安装于所述第二滑块；所述驱动机构还包括安装板，所述直线电机通过所述安装板与所述底座连接安装。10.如权利要求8所述的叠片装置，其特征在于，所述传动组件还包括滑动配合的第三导轨和第三滑块，所述第三导轨设于所述连杆，所述第三滑块安装于所述底座。
【CN209535719U】一种防水的纸箱【专利】
实用新型内容 [0005] 本实用新型的目的在于提供一种防水的纸箱，以解决上述背景技术提出的目前市 场上的不具有防水功能，且纸箱的容积不能进行调节，并且纸箱不方便进行封口的问题。 [0006] 为实现上述目的，本实用新型提供如下技术方案：一种防水的纸箱，包括纸箱、下 折叠片、上折叠片和第二盖板，所述纸箱的一端设置有第一盖板，所述第一盖板的侧面设置 有第二盖板，所述第二盖板固定在纸箱上，其中， [0007] 所述下折叠片的一端固定连接在纸箱上，远离纸箱的所述下折叠片的一端固定连 接有第一盖板，远离下折叠区的所述第一盖板的一端固定有上折叠片； [0008] 所述第二盖板上开设有卡槽，所述卡槽的内部设置有上折叠片的一侧。 [0009] 优选的，所述纸箱通过下折叠片和第一盖板之间构成旋转结构，所述第一盖板的 旋转范围为0-360 °。 [0010] 优选的，所述上折叠片包括内夹层、隔水层和外夹层，所述内夹层的一侧设置有隔 水层，远离内夹层的所述隔水层的一侧设置有外夹层。 [0011] 优选的，所述内夹层、隔水层和外夹层的面积大小相同，所述隔水层为塑料薄膜材 质。 [0012] 优选的，所述第二盖板的中间位置开设有卡槽，所述卡槽的宽度等于2倍的上折叠 片的厚度，所述第二盖板通过卡槽和上折叠片与第一盖板之间构成卡合结构。 [0013] 与现有技术相比，本实用新型的有益效果是：该防水的纸箱： [0014] 1 .设置有下折叠片，根据物品的大小，适当的调节纸箱的容积，通过旋转第一盖板 上设置的下折叠片，使纸箱的内部高度进行调节，同理，通过旋转第二盖板上设置的下折叠 片 ，使纸箱的内部高度进行调节 ，进而实现调节纸箱内部容积的目的 ； [0015] 2 .设置有隔水层；因为纸箱的中间部分设置有隔水层，隔水层为塑料薄膜材质，可 以起到防水的作用，使纸箱对物品进行包装运输的时候，纸箱内部的物品不会潮湿； [0016] 3 .设置有上折叠片和卡槽，通过将第一盖板一端设置的上折叠片卡进第二盖板中
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920412743.8
(22)申请日 2019.03.28
(73)专利权人 天津市誉双科技有限公司
地址 300403 天津市北辰区双街镇张湾村
(72)发明人 王誉洪 李慧
(74)专利代理机构 天津市三利专利商标代理有
限公司 12107
代理人 李文洋
(51)Int.Cl.
B66F 9/06
(2006.01)
B66F 9/12
(2006.01)
B66F 9/075
(2006.01)
B66F 9/08
(2006.01)
B65B 61/28
(2006.01)
(54)实用新型名称
防水卷材运输叠放装置
(57)摘要
本实用新型涉及防水卷材的制造技术领域，
尤其涉及一种防水卷材运输叠放装置，包括车
架、丝杠、丝杠套、电机、升降平台、支撑臂、支撑
座以及配重架；所述车架底部设有四个万向轮，
所述丝杠的上下两端通过轴承座垂直设置在所
述车架内，所述丝杠的顶端通过链轮与所述电机
的输出端连接，所述电机固定在所述车架的顶
部，丝杠穿过所述升降平台的中心，所述支撑臂
为两根，分别固定在所述升降平台的两侧，所述
支撑座固定在所述支撑臂的端部，所述支撑座上
设有两个支撑辊。通过本装置对防水卷材进行搬
运，替代了两名工人从打包线卸下防水卷材，能
够节省了搬运防水卷材至下个工作岗位的人力
成本，提高了工作效率。
权利要求书1页 说明书3页 附图3页
CN 209758956 U
2019.12.10
C
N
2
0
9
7
5
8
9
5
6
U
1.一种防水卷材运输叠放装置，其特征在于：包括车架、丝杠、丝杠套、电机、升降平台、
支撑臂、支撑座以及配重架；所述车架底部设有四个万向轮，所述丝杠的上下两端通过轴承
座垂直设置在所述车架内，所述丝杠的顶端通过链轮与所述电机的输出端连接，所述电机
固定在所述车架的顶部，所述升降平台的四个角分别设有与车架内侧滑动配合的滑动轮，
丝杠穿过所述升降平台的中心，所述丝杠套固定在所述升降平台的中心并与所述丝杠配
合，所述支撑臂为两根，分别固定在所述升降平台的两侧，所述支撑座固定在所述支撑臂的
端部，所述支撑座上设有两个支撑辊，所述配重架固定在所述升降平台的后侧，配重架的内
部装有配重块。
2.根据权利要求1所述的防水卷材运输叠放装置，其特征在于，所述车架的后侧固定有
推把。
3.根据权利要求1所述的防水卷材运输叠放装置，其特征在于，所述车架的内侧设有限
位槽轨道，所述滑动轮在所述限位槽轨道内与其滑动配合。
4.根据权利要求1所述的防水卷材运输叠放装置，其特征在于，两个所述支撑臂的上部
通过三块压板固定在所述升降平台上。
权 利 要 求 书
1/1页
2
CN 209758956 U
