2020-2021备战中考物理 欧姆定律问题 综合题附答案
2020-2021备战中考物理综合题专题复习【欧姆定律】专题解析附答案

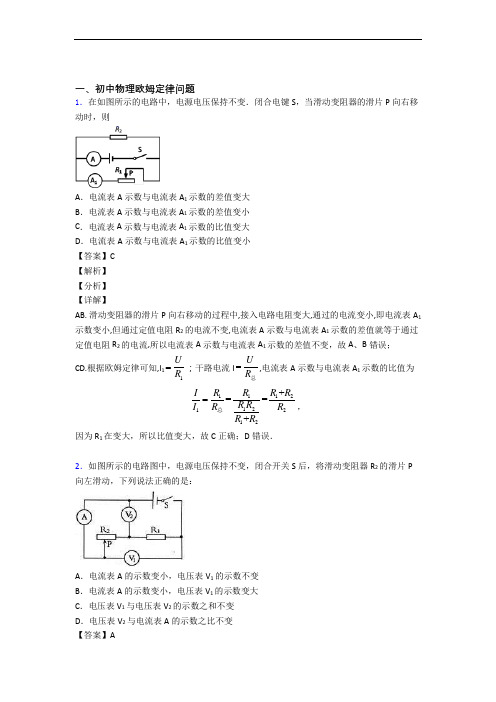

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．3．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是（）A．R1的阻值为20 ΩB．当R2接入阻值为50 Ω时它的功率最大C．电源电压为6 VD．该电路消耗的最大电功率为0.9 W【答案】C【解析】【分析】【详解】AC．从图乙可以看到，当滑动变阻器两端电压是2V时，其功率是0.8W，可计算得到这时电路中的电流是1110.8W0.4A2VPIU===同理，当滑动变阻器两端电压是5V时，其功率是0.5W，电路中的电流是2220.5W0.1A5VPIU===设电源电压是U电源，可以得到关系式10.4A2VR U⋅+=电源10.1A5VR U⋅+=电源解得110ΩR=、6VU=电源；A错误、C正确；B．从图乙可以看到，当滑动变阻器两端电压是5V时，其功率是0.5W，这时滑动变阻器接入电路的阻值大小是()225V50Ω0.5WR==当R 2接入阻值为50 Ω时它的功率不是最大，B 错误；D ．当电路中的电阻最小时，即滑动变阻器接入电路的阻值是0时，电路中的总电阻最小，电路消耗的电功率最大，大小是()22max16V 3.6W 10ΩU P R ===电源 D 错误。
2020-2021备战中考物理 欧姆定律综合试题含答案解析
一、初中物理欧姆定律的实际应用问题1．如图所示电路，电源电压保持不变·当闭合开关S ，调节滑片的位置，使滑动变阻器的阻值从最大变化到最小，得到两个电阻的“U-I ”关系图像如图所示，则下列判断正确的是A ．滑动变阻器滑片在中点时，电流表示数为0.3 AB ．定值电阻的阻值为20 ΩC ．图象乙反映了的U-I 关系D ．滑动变阻器R 2的阻值变化范围为0~10 Ω【答案】A 【解析】 【详解】C ．从“U-I ”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R 1的图像，故C 错误；B ．当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I =0.2A ，电阻R 1的电压U 1=2V ，滑动变阻器两端的电压U 2=4V ；因为串联电路总电压等于各支路电压之和，所以电源电压为122V 4V 6V U U U =+=+=；根据欧姆定律可得，定值电阻R 1的阻值：112V=10Ω0.2AU R I ==， 故B 错误；D ．滑动变阻器的阻值最大为：224V =20Ω0.2AU R I ==， 即滑动变阻器R 2的阻值变化范围为0～20Ω，故D 错误；A ．因为串联电路中总电阻等于各分电阻之和，所以变阻器滑片在中点时，电流表示数：126V0.3A 1110Ω20Ω22U I R R '===++⨯， 故A 正确。
2．两个小灯泡L 1和L 2，规格分别是“6V ，3W ”和“3V ，3W ”，分别如图甲乙所示接入电路，闭合开关S ，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）A ．甲电路中，当电源电压为9V 时，两个小灯泡都正常发光B ．甲电路中允许最大的电流为0.5AC ．乙电路中，当L 2正常发光时，干路电流为1.25AD ．乙电路中，电路消耗的最大功率为3W 【答案】BC 【解析】 【详解】A ．由P =UI 可得，两灯泡的额定电流分别为：1113W 0.5A 6VP I U ===， 2223W 1A 3VP I U ===， 因两灯泡的额定电流不相等，由于两只灯泡串联，所以，两只灯泡不可能同时正常发光，故A 错误；B ．因串联电路中各处的电流相等， 所以，电路中的最大电流10.5A I I ==，故B 正确； C ．由UI R=可得，两灯泡的电阻分别为： 1116V 12Ω0.5AU R I === ，2223V3Ω1AU R I ===， 两灯的额定电压分别为U 1 =6V ，U 2 =3V ， 由于并联电路各支路两端的电压相等， 所以，两灯泡并联时，电源电压不超过3V ，则两支路的电流分别为：'1113V 0.25A 12ΩU I R '===，2223V 1A 3ΩU I R ''===，则并联接入电路中时，干路的最大电流：120.25A 1A 1.25A I I I ''=+=+=。
2020-2021备战中考物理综合题专题复习【欧姆定律】专题解析附详细答案

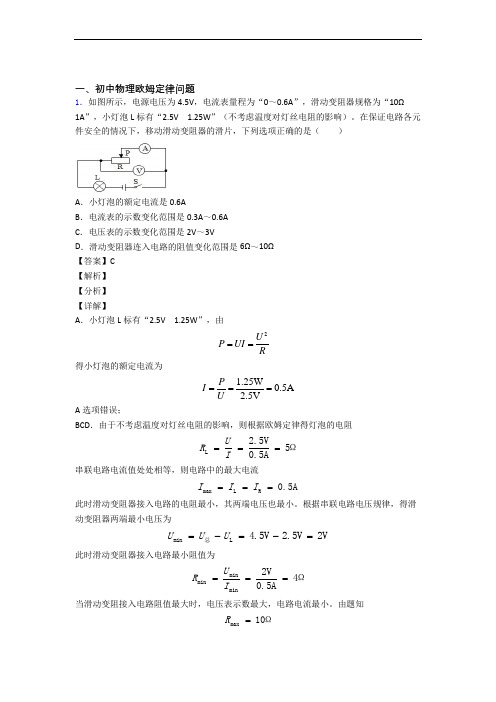

一、初中物理欧姆定律问题1．如图所示，电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V 1.25W”（不考虑温度对灯丝电阻的影响）。
在保证电路各元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6AB．电流表的示数变化范围是0.3A～0.6AC．电压表的示数变化范围是2V～3VD．滑动变阻器连入电路的阻值变化范围是6Ω～10Ω【答案】C【解析】【分析】【详解】A．小灯泡L标有“2.5V 1.25W”，由2UP UIR==得小灯泡的额定电流为1.25W0.5A2.5VPIU===A选项错误；BCD．由于不考虑温度对灯丝电阻的影响，则根据欧姆定律得灯泡的电阻L2.5V5Ω0.5AURI===串联电路电流值处处相等，则电路中的最大电流max L R0.5AI I I===此时滑动变阻器接入电路的电阻最小，其两端电压也最小。
根据串联电路电压规律，得滑动变阻器两端最小电压为min总L4.5V 2.5V2VU U U=-=-=此时滑动变阻器接入电路最小阻值为minminmin2V4Ω0.5AURI===当滑动变阻接入电路阻值最大时，电压表示数最大，电路电流最小。
由题知max10ΩR=则电路最小电流总minL max4.5V0.3A5Ω10ΩUIR R===++此时滑动变阻器两端最大电压max max0.3A10Ω3VU IR==⨯=由此得电流表的示数变化范围是0.3A～0.5A，电压表的示数变化范围是2V～3V，滑动变阻器连入电路的阻值变化范围是4Ω～10Ω。
BD选项错误，C选项正确。
故选C。
2．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（不考虑温度对灯丝电阻的影响）。
在保证所有元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．向左移动滑片，两表示数都变大B．电流表的示数变化范围是0.3~0.6AC．电压表的示数变化范围是0~3VD．滑动变阻器连入电路的阻值变化范围是4~10Ω【答案】D【解析】【详解】A．从图中可以看到，向左移动滑片，变阻器接入电路的电阻在变大，这是一个串联电路，电路的总电阻在变大，根据UIR=可知，电路中的电流在变小，电流表的示数在变小；灯丝的电阻是不变的，那么灯泡两端的电压是变小的，根据串联电路电压规律可知，变阻器两端的电压是变大的，即电压表的示数是变大的；A错误；BCD．小灯泡的电阻是()22LLL2.5V5Ω1.25WURP===为保证灯泡正常工作，流过灯泡的电流最大是LLmaxL2.5V0.5A5ΩUIR===这也是电路中的最大电流，所以电流表的最大读数是0.5A，这时电路中的总电阻大小是minmax4.5V9Ω0.5AURI===总则滑动变阻器的最小电阻是Lmin min-9Ω-5Ω4ΩR R R===滑总由于灯泡的电阻不变，那么这时灯泡两端的电压是最大的，则滑动变阻器的电压是最小的，大小是maxmin min0.5A4Ω2VU I R==⨯=滑滑即电压表的最小示数是2V；当滑动变阻器的电阻最大时，即大小达到10Ω，这时电路中的电流最小，大小是minmax4.5V0.3A10Ω5ΩUIR===+总这个电流大小没有超过电流表的量程，也没有超过滑动变阻器的规格要求，也没有超过小灯泡的额定电流，所以滑动变阻器的阻值可达到10Ω，电流表的读数最小可以是0.3A，这时滑动变阻器的电压是minmax max0.3A10Ω3VU I R==⨯=滑滑即电压表的最大示数是3V；综上所述，电流表的示数变化范围是0.3~0.5A，电压表的示数变化范围是2~3V，滑动变阻器连入电路的阻值变化范围是4~10Ω。
2020-2021备战中考物理压轴题专题欧姆定律问题的经典综合题及答案

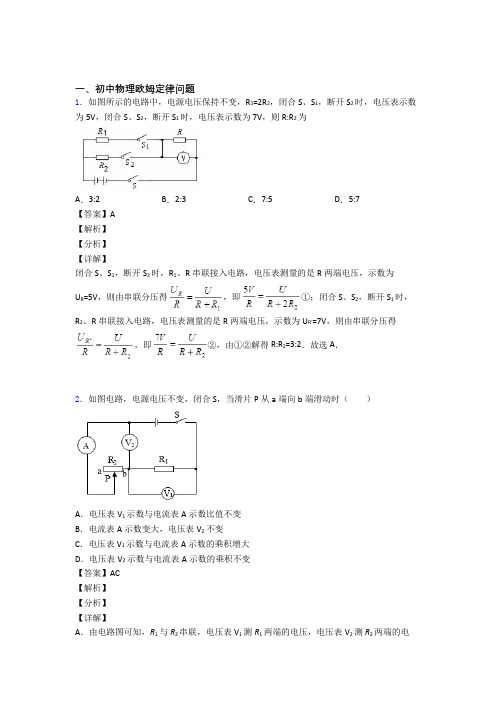

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图电路，电源电压不变，闭合S，当滑片P从a端向b端滑动时（）A．电压表V1示数与电流表A示数比值不变B．电流表A示数变大，电压表V2不变C．电压表V1示数与电流表A示数的乘积增大D．电压表V2示数与电流表A示数的乘积不变【答案】AC【解析】【分析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表A 测电路中的电流，电压表V 1示数与电流表A 示数比值为定值电阻R 1的阻值，所以其比值不变，故A 正确；B ．当滑动变阻器的滑片P 从a 端向b 端滑动时，R 2接入电路中的电阻变小，所以分得的电压变小，即V 2示数变小；电路中的总电阻变小，所以电路中的电流变大，即A 示数变大，故B 错误；C ．当滑动变阻器的滑片P 从a 端向b 端滑动时，R 2接入电路中的电阻变小，V 2示数变小，所以V 1示数变大，电流表A 的示数也变大，所以电压表V 1示数与电流表A 示数的乘积增大，故C 正确；D ．电压表V 2示数与电流表A 示数的乘积为滑动变阻器R 2的功率22222221112211222()()42U U U P I R R R R R R R R R R R R ====+-+++ 由上式可知，R 2的电功率随着R 2阻值的变化而变化，当R 2与R 1阻值相等时，R 2功率最大，故D 错误。
2020-2021备战中考物理压轴题专题复习—欧姆定律的综合附答案

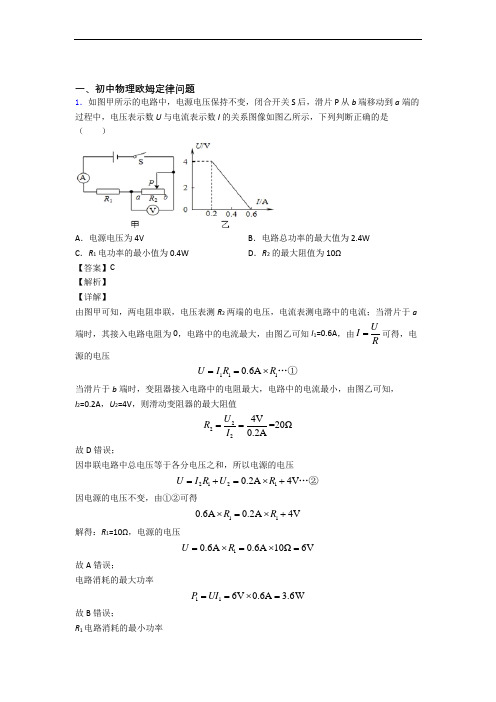

一、初中物理欧姆定律问题 1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）
A．电源电压为 4V B．电路总功率的最大值为 2.4W C．R1 电功率的最小值为 0.4W D．R2 的最大阻值为 10Ω 【答案】C 【解析】 【详解】 由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a
端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR可得，电源的电压 1110.6AUIRR…①
当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值
22
2
4V=20Ω0.2AURI
故D错误； 因串联电路中总电压等于各分电压之和，所以电源的电压
21210.2A4VUIRUR…②
因电源的电压不变，由①②可得 110.6A0.2A4VRR
解得：R1=10Ω，电源的电压 10.6A0.6A10Ω6VUR
故A错误； 电路消耗的最大功率
116V0.6A3.6WPUI
故B错误； R1电路消耗的最小功率 221210.2A10Ω0.4WPIR（）
故C正确。 故选C。
2．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是
A． B．
C． D．
【答案】C 【解析】 【分析】 【详解】 由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。 A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变
小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误； BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数
2020-2021全国备战中考物理欧姆定律的综合备战中考模拟和真题汇总及答案

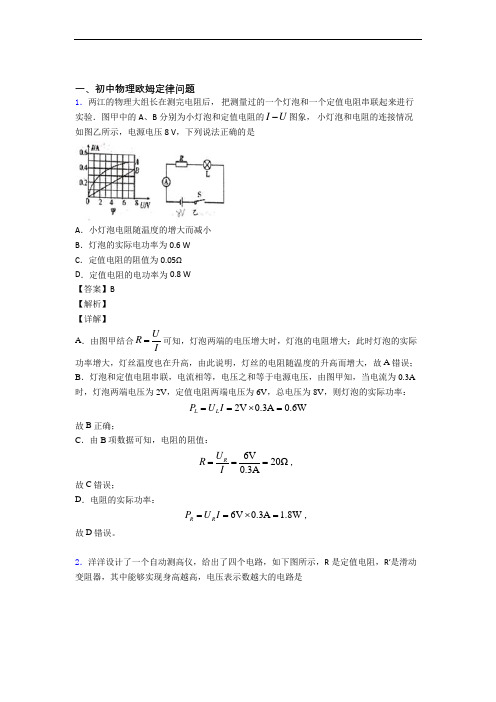

一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。
2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R 是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．3．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．4．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
2020-2021备战中考物理 欧姆定律 综合题含答案
一、初中物理欧姆定律的实际应用问题1．右图是电阻甲和乙的I U -图像，小明对图像信息做出的判断，正确的是 （ ）A ．当甲两端电压为0.5V 时，通过它的电流为0.3AB ．当乙两端电压为2.5V 时，其电阻值为10ΩC ．将甲和乙串联，若电流为0.3A ，则它们两端的电压为2VD ．将甲和乙并联，若电压为1V ，则它们的干路电流为0.4A【答案】C【解析】【分析】【详解】A ． 由I -U 图象可知，A.当甲两端电压为0.5V 时，通过它的电流为0.1A ，故A 错误．B ． 当乙两端电压为2.5V 时，通过乙的电流为0.5A ，所以此时乙的阻值为 2.5V 50.5AU R I ===Ω 故B 错误． C ． 将甲和乙串联，若电流为0.3A ，则它们两端的电压：U =U 甲+U 乙=1.5V+0.5V=2 V ，故C 正确为答案．D ．将甲和乙并联，若电压为1V ，则它们的干路电流：I =I 甲+I 乙=0.2A+0.4A=0.6A ，故D 错误．2．如图所示的四个电路图中，电源电压不变，R 0为已知阻值的定值电阻，图中可实现测量R x 阻值的正确电路图是（ ）A ．B ．C ．D ．【答案】ACD【解析】【分析】【详解】A ．由电路图可知，当S 断开时，电路为R 0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S 闭合时R 0、R x 并联，电流表测干路电流，因通过R 0的电流不变，根据并联电路的电流特点可求通过R x 的电流，再根据并联电路的电压特点和欧姆定律即可求出R x 的阻值，故A 正确；B ．由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接的得出R x 两端的电压，故此电路图不能测出R x 的阻值，故B 不正确；C ．开关S 闭合时，电压表测量电源电压；开关S 断开时，电压表测量R x 两端的电压；根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据0U I R=求出通过定值电阻的电流，根据串联电路电流处处相等，通过R x 电流等于通过定值电阻电流，即0x I I =，根据x x xU R I =求出R x 的阻值，故C 正确； D ．由电路图可知，当开关S 闭合时，电路为R x 的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压1x U I R =⨯当开关S 断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电源电压()20x U I R R =⨯+由于()120x x I R I R R ⨯=⨯+求出R x 的阻值，故D 正确。
2020-2021备战中考物理专题《欧姆定律》综合检测试卷附答案
一、初中物理欧姆定律的实际应用问题1．如图所示电路，电源电压保持不变·当闭合开关S ，调节滑片的位置，使滑动变阻器的阻值从最大变化到最小，得到两个电阻的“U-I ”关系图像如图所示，则下列判断正确的是A ．滑动变阻器滑片在中点时，电流表示数为0.3 AB ．定值电阻的阻值为20 ΩC ．图象乙反映了的U-I 关系D ．滑动变阻器R 2的阻值变化范围为0~10 Ω【答案】A【解析】【详解】 C ．从“U-I ”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R 1的图像，故C 错误；B ．当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I =0.2A ，电阻R 1的电压U 1=2V ，滑动变阻器两端的电压U 2=4V ；因为串联电路总电压等于各支路电压之和，所以电源电压为122V 4V 6V U U U =+=+=；根据欧姆定律可得，定值电阻R 1的阻值：112V =10Ω0.2AU R I ==， 故B 错误；D ．滑动变阻器的阻值最大为： 224V =20Ω0.2AU R I ==， 即滑动变阻器R 2的阻值变化范围为0～20Ω，故D 错误； A ．因为串联电路中总电阻等于各分电阻之和，所以变阻器滑片在中点时，电流表示数：126V 0.3A 1110Ω20Ω22U I R R '===++⨯， 故A 正确。
2．在图甲所示电路中，R 0、R 2为定值电阻，电流表、电压表都是理想电表。
滑动变阻器R 1的滑片由一端移到另一端，电压表V 1、V 2和电流表A 的示数均要发生变化。
两电压表示数随电流表示数的变化图线如图乙所示。
则下列判断中正确的是（ ）A．电阻R0为2ΩB．V2示数变化图线为bC．电源电压为14V D．滑动变阻器R1的阻值最大为9Ω【答案】AD【解析】【分析】由电路图可知，滑动变阻器R1、电阻R2、电阻R0串联在电路中，电压表V1测量R1和R2两端的总电压，电压表V2测量R2两端的电压，电流表测量电路中的电流；(1)当滑片P向左移动时，滑动变阻器R1连入的电阻变小，从而使电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，R0两端的电压变大，R2两端的电压变大，由串联电路电压的特点可知，R1和R2两端的总电压变小，由此可知图象中上半部分b为电压表V1示数变化图线，下半部分a为电压表V2示数变化图线；(2)由图像可知：当电压表V1的示数（R1和R2两端的电压）为10V时，此时电压表V2的示数（R2两端的电压）为1V，电路中的电流为1A，根据串联电路的电压特点求出此时滑动变阻器两端的电压，再根据欧姆定律求出滑动变阻器的阻值，最后利用电阻的串联表示出电源的电压；(3)由图像可知：当滑片P移至最左端，滑动变阻器连入电阻为0，此时电路中的总电阻最小，电路中的电流最大为4A，此时两电压表的示数都为4V，根据串联电路的电压特点和欧姆定律表示出电源的电压，根据电源的电压不变得出等式即可求出R0和电源电压。
2020-2021备战中考物理压轴题专题欧姆定律的经典综合题及答案
一、初中物理欧姆定律的实际应用问题1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。
柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。
已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。
两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h 的倒数，即x=h-1）。
则下列说法中正确的是（）A．容器内水柱越高，两金属板间的湖水电阻R越大B．将电流表改为水位计，水位越高电流表示数越大C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2WD．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A【答案】B【解析】【分析】(1)容器内水位上升时，根据图乙判断其电阻的变化；(2)由2UPR=计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2P I R=求出此时灯泡的实际功率，据此判断；(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。
【详解】由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h 越大，R越小；A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；B．由2UPR=可得，灯泡电阻()22L 2V 2Ω2W U RP ===额额由图像可知，R =4Ω时，x =0.2m −1，R =8Ω时，x =0.4m −1，设R =kx +b ，则14Ω0.2m k b -=⨯+，18Ω0.4m k b -=⨯+解得：k =20Ω·m ，b =0，则R 与x 的关系式20Ωm 20Ωm R x h⋅=⋅⨯= 串联电路中总电阻等于各分电阻之和，所以I 与h 的关系式L 6V 20Ωm 2ΩU I R R h==⋅++由表达式可知，水位越高电流表示数越大，故B 正确；C ．由B 中I 与h 的表达式可知，当h 1=5m 时，电流表示数116V 6V 1A 20Ωm 20Ωm 2Ω2Ω5mI h ===⋅⋅++ 此时灯泡的实际功率()2211A 2Ω2W P I R ==⨯=实 故C 错误；D ．由B 中I 与h 的表达式可知，当h 2=0.4m 时，电流表示数226V 6V 0.12A 20Ωm 20Ωm 2Ω2Ω0.4mI h ==≈⋅⋅++ 故D 错误。
2020-2021备战中考物理综合题专题复习【欧姆定律】专题解析含答案
一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理欧姆定律问题 1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则
A．电源电压为20V B．EF是V1表示数随A表示数变化的图像
C．滑动变阻器的最大阻值为10Ω D．整个电路的最大功率为14.4W 【答案】D 【解析】 【详解】 AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2
两端的电压，电流表测串联电路的电流。滑片P从B端至A端的过程中，R2变小，根据串
联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误； C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定
律可得，
R2=28V0.4AUI=20
Ω
故C错误； D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大
P=UI=12V×1.2A=14.4W，
故D正确； 故选D。
2．小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好．物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离．开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A．由此可知 A．电阻丝的总电阻为7.5 Ω B．当电压表示数为2 V时，物体M向左移动了5 cm C．当电压表示数为1 V时，物体M向左移动了5 m D．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30 cm 【答案】BD 【解析】 【分析】 滑片移动时，电阻丝接入电路的电阻不变，一直等于其总电阻，所以电流表示数保持0.2A不变，但由于与电压表并联的那部分电阻丝的长度变化，所以电压表的示数改变，滑片向左移动时，电压表示数变大，向右移动时，示数变小。 【详解】 A．滑片在中点时，电压表测量的是一半电阻丝分得的电压，其阻值为
1.5V'7.50.2AURI
则电阻丝的总电阻为15Ω，所以A错； B．当电压表示数为2 V时，比滑片在中点时增大了0.5V，则与电压表并联的电阻增大了
11
0.5V=2.5Ω0.2AURI
电阻丝的长度增加了 2.5Ω==5cm0.5Ω/cml
所以物体M向左移动了5 cm，B对； C．当电压表示数为1 V时，比滑片在中点时减小了0.5V，则与电压表并联的电阻减小了
2.5，电阻丝的长度减小了5cm，所以物体M向右移动了5 cm，C错；
D．若开始测量前，如果将金属滑片P置于电阻丝的左端，电压表测的是整根电阻丝的电
压，所以可测量的最大距离是
max15Ω==30cm0.5Ω/cml
D对。
故选BD。
3．如图所示，电源电压保持不变，R1、R2为定值电阻，闭合开关S，将滑动变阻器的滑片P向左滑动一段距离，下列判断正确的是（ ） A．电压表V1的示数一定变大
B．定值电阻R1与R2消耗的电功率之和一定变小
C．电压表V1示数的变化的大小小于电压表V2示数的变化的大小
D．电压表V1示数的变化的大小与电流表示数的变化的大小的比值不变
【答案】ABD 【解析】 【分析】 【详解】 实物图转化为电路图，如下图所示；从电路图可以看到，这是一个串联电路，滑动变阻器、定值电阻R1、R2串联接在电路中，电压表V1测的是滑动变阻器的电压，电压表V2测的是定值电阻R1和R2的电压之和；
A．闭合开关S，将滑动变阻器的滑片P向左滑动一段距离，电路中的总电阻变大，电流变
小，根据UIR可知，定值电阻R1、R2的总阻值大小不变，那么它们两端的电压在变小，根据串联电路的电压规律可知，滑动变阻器的电压在变大，即电压表V1的示数在变大，A正确； B．由上述可知，定值电阻R1与R2的总阻值之和是不变的，其电流在变小，根据
2
PIR
可知，定值电阻R1与R2消耗的电功率之和一定变小，B正确； C．这是一个串联电路，电压表V1的示数与电压表V2示数之和等于电源电压的大小，电源
电压大小不变，那么在将滑动变阻器的滑片P向左滑动一段距离过程中，电压表V1的示数增加量等于电压表V2示数的减小量，即电压表V1示数的变化的大小等于电压表V2示数的变化的大小，不是小于，C错误； D．电压表V1示数的变化的大小等于电压表V2示数的变化的大小，根据UIR可知
''
12221212--UUUUIRRIRR
那么 22112'-UUURRIIII 由于定值电阻R1与R2的总阻值之和是不变的，即12RR大小不变，那么1UI大小不变，即电压表V1示数的变化的大小与电流表示数的变化的大小的比值不变；D正确。 故选ABD。
4．在探究“通过导体的电流与导体电阻的关系”实验中电流表取0~0.6A的量程，电压表取0~15V的量程，选择阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻，先后与滑动变阻器R2串联，在能完成实验的前提下，下列判断正确的是（ ）
A．若电源电压4.5V不变，控制电压为3V，则变阻器R2最大阻值至少为10Ω B．若变阻器R2最大阻值为20Ω，控制电压为2V，则电源的选取范围是2~3V C．若R2变阻器最大阻值为40Ω，电源电压为6V不变，则控制电压的选取范围是2~6V D．若电源电压6V不变，控制电压为2V，R2最大阻值为30Ω，则只能完成三次实验
【答案】AD 【解析】 【分析】 【详解】 A．由于电源电压不变为4.5V，定值电阻两端电压保持为3V，则滑动变阻器两端电压始终
为1.5V，根据串联电路电压之比等于电阻之比可知 1.5V13V2RURU滑滑
定定 则当定值电阻接入阻值最大为20Ω时，对应滑动变阻器接入阻值最大，为 1120Ω=10Ω22RR滑定
故A正确； B．控制电压为2V，则电源电压最小为2V，此时滑动变阻器在整个实验接入阻值均为0，
由串联分压可知，当定值电阻换用最大阻值时，滑动变阻器接入阻值越大，此时电源电压越大，则当定值电阻接20Ω，滑动变阻器滑到20Ω时，此时电源电压最大，此时电压之比等于电阻之比，则滑动变阻器两端电压也为2V，则最大电压为4V，则电源的选取范围是2~4V，故B错误；
C．由于始终保证定值电阻两端电压不变，则当换用更大阻值的定值电阻时，由串联分压可
知，滑动变阻器接入阻值应相应增大，则当定值电阻接入最大阻值时，滑动变阻器滑到最大阻值处，可使定值电阻电压最小，此时电流为
min4max6V0.1A40Ω20ΩUIRR滑 则定值电阻两端最小电压为 minmin40.1A20Ω=2VUIR
由于电流表量程为0~0.6A，则电流最大为0.6A，当定值电阻阻值最小时，电流最大，则最大电压为
maxmax10.6A5Ω=3VUIR
综合范围为2~3V，故C错误； D．由于电源电压不变为6V，定值电阻两端电压保持为2V，则滑动变阻器两端电压始终为
4V，根据串联电路电压之比等于电阻之比可知
2V14V2RURU定定
滑滑 则当滑动变阻器接入阻值最大为20Ω时，对应可进行实验的最大阻值，为 1130Ω=15Ω22RR滑定
则只能进行前三次实验，故D正确。 故选AD。
5．如图甲所示的电路中，电源电压不变，小灯泡L上标有“6V”字样，通过灯泡L的电流与电压关系如图像所示，电压表选择0~15V的量程，电流表选择0~3A的量程。闭合开关S，断开S1和S2，滑动变阻器的滑片在某处时，电流表的示数为0.4A；变阻器的滑片滑到
另一处时，电压表的示数由8V变化到4V，电流表的示数变化了0.4A，已知R1：R2=1：4， R2为滑动变阻器的最大阻值。在保证各电路元件安全工作的情况下，则下列结果中不正确
的是（ ）
A．R1的阻值为5Ω B．电源的电压为11V C．整个电路的最大电功率是11W D．整个电路的最小电功率是4.4W 【答案】C 【解析】 【分析】 【详解】 A．闭合开关S，断开S1和S2时，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2
两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电
