GBF高强薄蓖管施工方案
GBF高强薄壁管现浇混凝土空心楼盖的施工监控

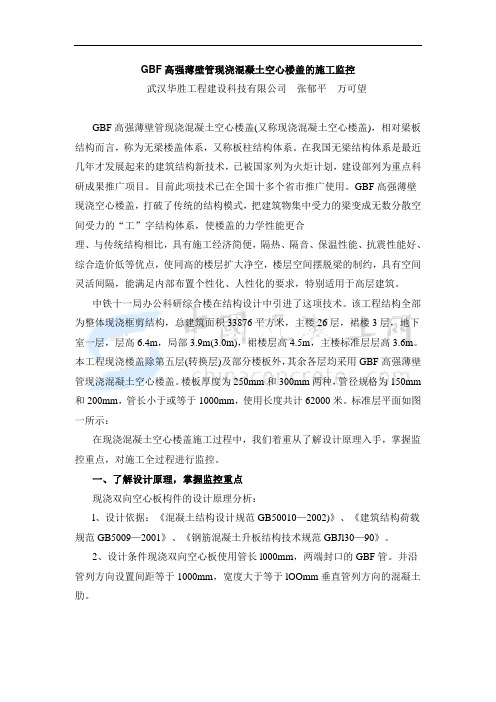

GBF高强薄壁管现浇混凝土空心楼盖的施工监控武汉华胜工程建设科技有限公司张郁平万可望GBF高强薄壁管现浇混凝土空心楼盖(又称现浇混凝土空心楼盖)，相对梁板结构而言，称为无梁楼盖体系，又称板柱结构体系。
在我国无梁结构体系是最近几年才发展起来的建筑结构新技术，已被国家列为火炬计划，建设部列为重点科研成果推广项目。
目前此项技术已在全国十多个省市推广使用。
GBF高强薄壁现浇空心楼盖，打破了传统的结构模式，把建筑物集中受力的梁变成无数分散空间受力的“工”字结构体系，使楼盖的力学性能更合理、与传统结构相比，具有施工经济简便，隔热、隔音、保温性能、抗震性能好、综合造价低等优点，使同高的楼层扩大净空，楼层空间摆脱梁的制约，具有空间灵活间隔，能满足内部布置个性化、人性化的要求，特别适用于高层建筑。
中铁十一局办公科研综合楼在结构设计中引进了这项技术。
该工程结构全部为整体现浇框剪结构，总建筑面积33876平方米，主楼26层，裙楼3层，地下室一层，层高6.4m，局部3.9m(3.0m)，裙楼层高4.5m，主楼标准层层高3.6m。
本工程现浇楼盖除第五层(转换层)及部分楼板外，其余各层均采用GBF高强薄壁管现浇混凝土空心楼盖。
楼板厚度为250mm和300mm两种，管径规格为150mm 和200mm，管长小于或等于1000mm，使用长度共计62000米。
标准层平面如图一所示：在现浇混凝土空心楼盖施工过程中，我们着重从了解设计原理入手，掌握监控重点，对施工全过程进行监控。
一、了解设计原理，掌握监控重点现浇双向空心板构件的设计原理分析：l、设计依据：《混凝土结构设计规范GB50010—2002)》、《建筑结构荷载规范GB5009—2001》、《钢筋混凝土升板结构技术规范GBJl30—90》。
2、设计条件现浇双向空心板使用管长l000mm，两端封口的GBF管。
并沿管列方向设置间距等于1000mm，宽度大于等于lOOmm垂直管列方向的混凝土肋。
山之GBF空心管安装及砼浇筑方案

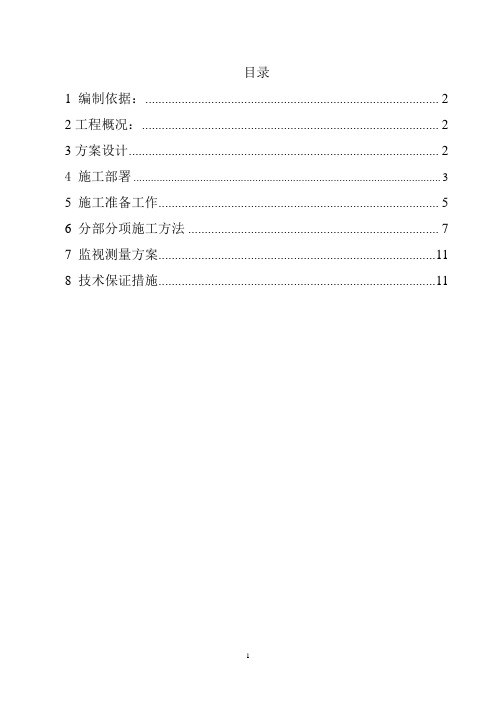

目录1 编制依据： (2)2工程概况： (2)3方案设计 (2)4 施工部署 (3)5 施工准备工作 (5)6 分部分项施工方法 (7)7 监视测量方案 (11)8 技术保证措施 (11)GBF管安装及砼浇筑分项工程专项施工方案1 编制依据：1.1招（投）标文件、施工合同文件；1.2设计文件（图纸、勘探资料和设计说明）、图纸会审、设计变更；1.3国家现行有关技术规范、标准、技术规程、建筑法规及规章制度，行业规定，地方规定及政府文件，公司技术资料、各种管理制度及管理体系文件；1.4现场踏勘情况；1.5相关类似工程施工经验。
2工程概况：2.1简要概况本工程是由烟台天瑞置业有限公司兴建的群体住宅楼，结构类型为剪力墙结构，使用年限为50年，建设总工期427天（开竣工日期2010年7月24日-2011年9月25日），土建、安装总造价约2.4亿元。
2.2分项工程概况本工程车库顶板面积约27000m2，采用混凝土空心楼盖技术，高强薄壁GBF 管采用1.0米和0.5米标准管, 管与管之间80~100mm为实心混凝土，板厚530mm。
具体施工日期为2011年5月29日-2011年8月29日，计划工期90天。
3方案设计根据烟台市建筑设计研究股份有限公司2009年5月设计号：J09-030,图别：烟台“山之韵”住宅小区E区地下车库（防空地下室）。
GBF管施工安装于车库顶板上，主要集中在主楼周围（详细分布见车库顶板详图），14#铁丝穿过模板将底板受力钢筋与支模板架绑扎牢固，每平方均布六个点，GBF管通过专用马凳定位固定，每根GBF管设置两条马凳，同时每根GBF 管设置两道压筋与马凳筋焊牢固，浇筑时严禁砼直接喷在GBF管上，在钢筋网片上放置200mm宽的胶合板，减轻砼重力对GBF管的冲击。
4 施工部署4.1组织机构4.1.1项目部管理组织机构系统图4.1.2项目部主要管理人员项目部管理人员组成一览表表14.2施工区划分根据工程特点及施工工艺、工期的需要以及劳务公司各自负责的楼，对施工分区如下： 18#、19#、20#、23#楼为Ⅰ区，21#、22#、25#楼为Ⅱ区，24#、26#、27#楼为Ⅲ区。
BDF管施工方案

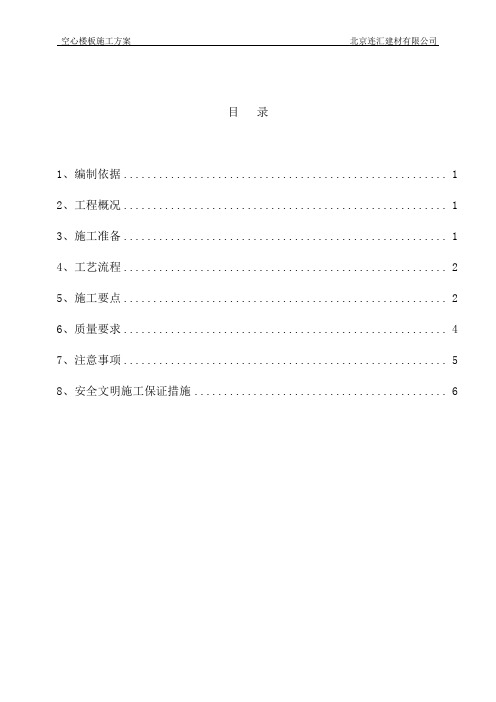

目录1、编制依据 (1)2、工程概况 (1)3、施工准备 (1)4、工艺流程 (2)5、施工要点 (2)6、质量要求 (4)7、注意事项 (5)8、安全文明施工保证措施 (6)1、编制依据●中国数码港研发及生产基地结构施工图●建筑结构荷载规范GB50009—2001●砼结构设计规范GB50010—2002●现浇混凝土空心楼板结构技术规程CECS175:20042、工程概况中国数码港研发及生产基地项目，位于北京亦庄开发区，本工程地上六层。
地上一层至屋顶局部采用现浇砼空心楼板技术。
空心板短跨12.5m，中间无次梁。
工程具有大荷载，大垮度，隔音要求高等特点。
现浇混凝土楼盖板内采用BDF高强簿壁管。
3、施工准备3.1、材料准备：BDF薄壁管、卡具、12＃铅丝、火烧丝。
3.2、工具准备：钢卷尺、钢筋钩、墨盒、电钻、马凳等。
3.3、作业条件：3.3.1 楼板模板、预留洞模板已支设完毕，经验收合格，并已形成预检记录。
3.3.2 楼板下铁钢筋已绑扎完毕、并垫好垫块，经自检合格。
3.3.3 专业吊架及预埋件构造应与BDF薄壁管布置相协调。
3.3.4模板内的杂物已清理干净，保证板底无杂物，并及时进行检查验收。
3.3.5夜间施工前，准备好足够的照明设备，确保夜间施工质量及安全。
4、工艺流程模板安装—→BDF薄壁管定位弹线—→铺设绑扎板底铁筋—→铺设电气管线—→铺设固定BDF薄壁管—→绑扎抗浮铅丝—→铺设绑扎板顶钢筋—→隐蔽验收—→浇筑砼—→养护—→拆模。
5、施工要点5.1、BDF薄壁管定位弹线：按照BDF薄壁管布置图中要求，弹出BDF 薄壁管定位线。
应和钢筋弹线颜色区分，必须做到弹线清晰、位置准确。
5.2、电气及其它管线铺设：在管线铺设前应与土建空心管布置图配合，电气管线应在空心板的纵、横肋中布过，保证保护层厚度。
如遇到特殊情况可局部替换小径空心管或非标准长度空心管。
5.3、铺设BDF薄壁管：BDF薄壁管安装应在下铁钢筋以及埋件施工完毕，并验收合格后进行。
薄壁钢管安装施工方案
薄壁钢管安装施工方案1. 引言薄壁钢管是一种常用于建筑工程的管材，其具有轻巧、强度高、耐腐蚀等特点，因此在大型建筑项目中广泛应用。
本文档旨在提供一种薄壁钢管安装施工方案，以确保安全、高效地进行钢管安装工作。
2. 施工前准备在开始薄壁钢管的安装之前，需要进行一系列的准备工作，以确保安全和施工的顺利进行。
2.1 施工团队组织确定一支经验丰富、技术过硬的施工团队，负责薄壁钢管的安装工作。
施工团队应包括项目经理、工程师、安全员等，并根据项目规模和工期，确保施工团队人数足够。
2.2 施工设备准备准备所需的施工设备和工具，如吊装设备、焊接设备、检测仪器等。
确保设备和工具的完好性和可靠性，并根据实际需求进行数量和规格的配备。
2.3 施工材料准备采购所需的薄壁钢管及其附件，如法兰、管件等。
确保材料的质量符合标准要求，并进行充分的检验和验收。
2.4 安全措施制定详细的安全措施和施工计划，并组织施工团队进行安全培训。
施工现场应设置合理的警示标志，确定安全通道和应急出口，并配备必要的消防设备。
3. 施工步骤本节介绍了薄壁钢管安装的基本步骤。
在实际操作中，根据具体的工程要求和施工条件，可能需要进行适当的调整和修改。
3.1 基础制作根据设计要求，施工团队首先需要进行基础的制作。
包括清理施工现场、浇筑混凝土基础、设置固定点等。
3.2 钢管准备将薄壁钢管按照需求进行切割和加工，在确保质量的前提下进行尺寸的调整。
同时，根据需要进行表面处理，如喷涂防腐涂层等。
3.3 钢管安装根据设计图纸和施工要求，使用吊装设备将钢管安装到设计位置。
在安装过程中，需尽量避免对钢管造成损伤，同时确保安装的垂直度和对中度。
3.4 连接和固定对已经安装好的钢管进行连接和固定。
根据设计要求使用法兰、管件等进行连接，在连接过程中要保证连接的牢固和密封性。
3.5 吊装和调整在钢管安装完成后，进行必要的吊装和调整工作，以使钢管整体符合设计要求。
在吊装和调整过程中，要注意施工设备和人员的安全。
浅谈现浇混凝土空心(GBF高强复合薄壁管)楼板技术在施工中的应用
土空 心 （ Ｇ Ｂ Ｆ高强 复合 薄 壁管 ）楼 板 技术 其 内腹 是 空 现 浇 混凝 土 空心 楼 板这 项施 工 技术 的关键 在 于其 的， 大大 减轻 了 自身重量 ， 有关 计算 显 示在 相 同 的设 计 填 充 物 的特 性 ， 它 的填芯 材 料具 有 的特 点 是强 度 高 、 抗 条件 下 这种 技术 的楼 板 比实 心 的楼 板节 省 １ ５ ％左 右 的
２ ． ３ 设计原 理
的有效性。③增加房高， 节省装修费用 。相同的设计条 件下 ， 采用这种工艺 ， 可 以不必在房 间内假设梁 ， 因为 它在 空 心板 内可 以形成 暗梁 或 偏梁 ，起 到 增加 房 高 的 效果。④节省工程费用， 原来采用的无粘预应力混凝土 楼板 施 工难 度大 、 施 工进 度 缓慢 ， 往 １ ３ 年 １ 月
瞳 研 国 爱 瞄
施 工技 术
４ 现浇混凝土空心（ Ｇ Ｂ Ｆ高强复合薄壁管 ） 楼板技术施 具和 机械 进行 检查 ， 确 保机械 能 够进 行正 常运 转 。Ｇ Ｂ Ｆ 工 技术 分析 高 强 复合 薄 壁 管 在 施 工现 场 应 该尽 量 避 免 二 次 搬 动 ， ４ ． １ 现浇混凝土空心（ Ｇ Ｂ Ｆ高强复合薄壁管 ） 楼板的技术要求 防止 薄 壁管 出现裂 纹 ， 吊至 安装 楼 顶 时应 该采 用 吊笼 这 项 技术 的关 键就 是 在楼 板 中填 充 了具 有一 定 性 运 输 ，严 禁 使 用绳 索 吊运 ，避免 在 吊运 过程 中滑 落现 能的内芯才保证 了它具有 了种种优势，因而在施工过 象 。此 项 工程 的一个 关键 之 处就是放 线 工作 ， 需要 按照 程中 Ｇ Ｂ Ｆ高 强 复 合 薄壁 管 必 须 符合 相 关 的质 量 标 准 ， 施 工 图在 模 板上 楼层 板 下 钢筋 进 行 正确 的布 线 ，确 定 若质量有缺 陷将会会在浇筑混凝 土过程中受到破 坏 ， 薄壁 管 的施 工位 置 。另外 ， 还应 该按 施工要 求 组织设 计 严重的情况下必须增加钢筋 的数量来保证建筑物的整 模 板 ，放 线 工作 完成 后 应 该在 钢 筋 中打孔 用 来 固定 薄 体安全 ， 它降低 自身重量的优势将不复存在。因此， 这 壁 管的位 置 。在浇 筑混 凝土 时 ， 对 混凝 土是 有一 定要求 项技术对 Ｇ Ｂ Ｆ高 强 复 合 薄 壁 管 的质 量 要 求 是 非 常 高 的 ，其 坍落 度 不 得 低 于 １ ５ ｃ ｍ，粗 集 料 的粒 径 要 小于 的。应满足 以下条件： ①外观质量要求。受测试管的 目 ３ ０ｍｍ 。 视距 离 应 该控 制 在 ０ ． ５ ｍ左右， 并 且不 能 有 飞边 毛 刺 和 施 工 工 艺流程 。Ｇ Ｂ Ｆ高 强复 合 薄壁 管 在具 体施 工 贯通 性 裂 纹 ， 具 体要 求 见表 １ 所 示 。② 尺 寸偏 差 要求 。 时应 该 遵 循 一 定 的 工 艺流 程 ， 具体 流 程 为 ： 放线， 即在 Ｇ Ｂ Ｆ高 强 复 合 薄壁 管 的尺 寸 应 该 包 括 以 下 几 部 分 长 已经完成的楼顶上进行 ； 模板的支撑 ； 模板的安装 ； 模 度、 截面尺寸、 壁厚、 堵 头平 整 度等 内容 。长 度 要求 ， 测 板 上放 线 ； 预 埋 水 电线 的定 位 ； 安 装底 层钢 筋 及其 他 小 量 管 的 长度 时应 该 去三 根 管进 行 计算 最 终 取者 三 根 管 附件 ； 排 放 薄 壁 管 定位 ； 安 装 面 层钢 筋 的捆 绑 ； 架 空 马 的平 均值 ， 计算 精 度要 求 到 毫米 ， 每 根 管 允许 的误 差 为 道 的铺设 ； 浇筑 混 凝土 ； 养护 和拆 除模 板 。 １ ５ ｍｍ； 截 面尺 寸 允许 的误 差 为 ５ ｍｍ； 管 壁 厚 度 允 许 的 ４ ． ３ 施工方法分析 误差为 ０ ． ５ ｍｍ； 堵 头平 整度 允许 的误 差为 ２ ｍｍ。 ③ 物理 施工方法应该做好以下几项工作： ①模板安装 ， 楼 力学性能要求。 线密度 ， 线密度的计算公式为 Ｇ ／ Ｌ ， 其中 盖 的底层 模 板 要选 用 聚 酯胺 脂胶 合 板 ，模 板 的最 大起 Ｐ为线 密度 ， Ｇ为试 件 质量 ， Ｌ为试 件 长 度 ， 线 密度 不 得 拱 度不 大 于 ０ ． ３ ％。 模 板在 安装 前要 对暗梁 、 与买水 电管 大于 １ ５ 。吸水 率 ， 吸水 率 的计算 公式 为 ： 吸 水率 ： （ 吸 水 等进行定位， 实现大好预留孔 。②钢筋的安装 ， 钢筋捆 后 的总量 一 干燥 后 的重量 ） ／ 干燥 后 的重量 ｘ １ ０ ０ ％，吸水 扎 完成 后 ， 要 及 时安 装 混凝 土 保护 层块 ， 并 安装预 埋 水 率 不 得大 于 １ ２ 。 泡水 抗压 线 负债 不得 小于 ７ ５ ０ 。 抗 震动 电管线盒安装 ， 暗梁安装完毕后， 要确保钢筋垫块安全

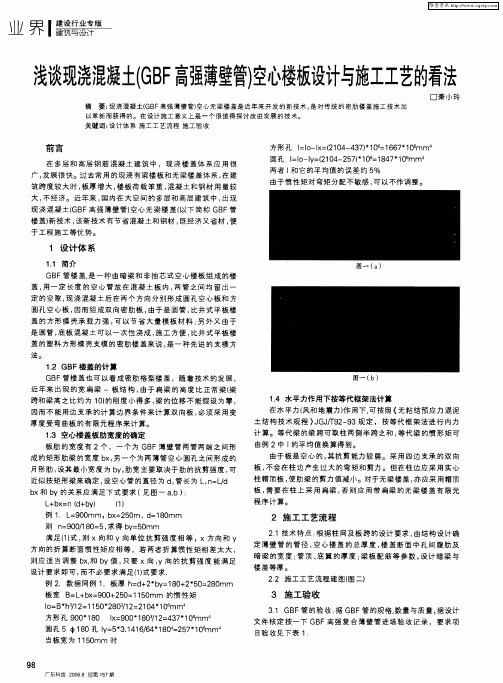

浅谈现浇混凝土(GBF高强薄壁管)空心楼板设计与施工工艺的看法
则 ｎ ９ ０１ ０ ５， 得 ｂ ＝ ０ ＝ ０ ／８ ＝ 求 ｙ ５ ｍｍ
满 足 （ 式 ， Ｘ向和 Ｙ向 单 位 抗 剪 强 度 相 等 ，Ｘ方 向 和 Ｙ １ ） 则 方 向 的折 算 断面 惯 性矩 应相 等 ，若 两 者 折 算 惯 性 矩 相 差 太 大 ， 则 应 适 当调 整 ｂ ， ｂ ｘ和 ｙ值 ， 要 Ｘ向 ， 的 抗 剪 强 度 能 满 足 只 Ｙ向
法。
１ Ｆ楼 盖的计算 ． ＧＢ ２
ＧＢ Ｆ管 楼盖 也可 以 看 成 密 肋格 型楼 盖 ，随 着 技 术 的 发 展 ， 近 年 来 出现 的 宽 扁 梁 一 板 结 构 ， 由于 扁 梁 的 高 度 比正 常 梁 （ 梁 跨和 梁 高 之 比 约 为 １ ） 刚 度 小 得 多 ， 的位 移 不 能 假 设 为 琴 ， ０的 梁 因 而 不 能 用 边 支 承 的 计 算 边 界 条 件 来 计 算双 向板 ， 须 采 用 变 必 厚 度 受 弯 曲板 的有 限元 程 序 来 计 算 。
图一 （ ｂ）
１４ 水 平力作用下按等代框架法计算 ．
在 水平 力（ 风和地震力） 用下， 按照＜ 作 可 无粘结预应力混泥 土结构技术 规程 》 Ｇ ／９ — ３规定 ，按等代框 架法进行内力 Ｊ ＪＴ ２ ９
计 算 。 等 代 梁 的梁 跨 可 取 柱 两 侧 半 跨之 和 ， 代 梁 的 惯 形 矩 可 等 由例 ２中 Ｉ 平 均 值换 算得 到。 的 由于 板 是 空 心 的 ， 抗 剪 能力 较 弱 。采 用 四 边 支 承 的 双 向 其 板 ， 会在 柱 边 产 生 过 大 的 弯 矩 和 剪 力 。 但 在 柱 边 应 采 用 实 心 不 柱 帽 顶板 ， 肋 梁 的 剪 力值 减 小。对于 无梁 楼 盖 ， 应 采 用 帽 顶 使 亦 板 ， 要 在 柱 上 采 用 扁 梁 ， 则 应 用 带 扁梁 的 无 梁 楼 盖 有 限 元 需 否 程序 计 算 。
现浇混凝土GBF高强薄壁空心楼板的工程应用
现浇混凝土GBF高强薄壁空心楼板的工程应用摘要：现浇空心楼板是在现浇楼板结构中，按设计间距放置高强复合薄壁空心管(即GBF管)。
空心板具有刚度大，自重轻，节省模板、抗震性好等特点，因此在现有的楼板结构中被广泛的应用，而且它还具有空间间隔灵活，施工方便，节约成本等优点，特别是在大跨度楼板中的应用优点更为突出。
关键词：建筑材料；GBF高强薄壁空心板；工程应用一、工程概况某老城区改造项目中共建四幢主要建筑，地下二层车库。
工程总建筑面积203536m2，其中地下建筑面积30156m2。
地下二层楼板均采用GBF管现浇混凝土空心板。
现浇板厚300mm，采用φ140的GBF管。
二、GBF材料的技术性能(一)强度高，抗振动性能好GBF材料与普通的钢筋混凝土比较，其更具有耐冲击力，通过对钢筋混凝土结构中的空心楼板进行敷设GBF管，将钢筋固定好并进行一起浇筑，因为楼板本身具有空腔，所以其具有良好的抗振动性。
(二)结构更具合理性沿布管方向空心板变成了“工”字型截面，在沿着布管方向的垂直板我们可以当做和平面外有联系的“工”字型截面或“T”型截面。
框架梁做成扁梁可以将其藏于板中，这样就对空间有很大的节约。
和普通无梁楼盖进行比较，柱帽也可以省去，无凸出部位。
(三)自重轻按照受弯构件正截面承载能力计算方法，因为受拉区的混凝土产生的拉应力是不计入其中的，所以可以将此部分的混凝土节省下来。
GBF高强薄壁空心板就是根据这个原理，通常空心率为30%~55%。
因为混凝土的用量在一定程度上节省了，和实心板承担板自重的部分钢筋就可以节省5%左右；和一般的混凝土平板相比混凝土的用量就减少了40%左右，相对于预应力平板在混凝土的用量上减少了12%左右。
(四)经济性好，施工方便在进行的平底楼盖中给支模施工带来很大的方便，对模板的损耗率降低了一半，和一般的梁板结构相比节省了1/3。
这样从底部往上看天花板就是一块很平整的打扮，对吊平顶等维修和装修费用就能减少。
现浇混凝土GBF高强薄壁方箱空心楼盖技术应用
现浇混凝土GBF高强薄壁方箱空心楼盖技术应用发布时间：2022-07-30T06:42:49.527Z 来源：《城镇建设》2022年3月第6期作者：韦电[导读] 现浇钢筋混凝土GBF高强薄壁方箱空心楼盖板技术是一种新型空心楼盖技术韦电广西建工第一建筑工程集团有限公司广西南宁 530001摘要：现浇钢筋混凝土GBF高强薄壁方箱空心楼盖板技术是一种新型空心楼盖技术，结合实际工程，介绍了在施工过程中GBF高强薄壁方箱在现浇空心楼板中的应用，总结了施工过程中常见的问题及采取的具体措施，通过实践证明，取得了良好的施工效果。
关键词：现浇混凝土；GBF；空心楼盖；质量控制当前，在我国工业与民用建筑中，钢筋砼结构因原材料厂之技术成熟、造价低廉、有很强的生命力，仍是应用最为广泛的建筑结构形式。
但由于现代建筑对层高、自重、大空间、灵活间隔以及抗震等提出了更高的要求，人们致力于研究新的、更舒适的技术经济效果更好的钢筋砼结构体系。
在现浇砼结构中，GBF高强薄壁管空心砼技术是继普通梁板、密肋楼板，无粘结预应力平板后新开发的一种现浇新结构体系。
现本文就通过工程实例来对现浇混凝土GBF 高强薄壁方箱空心楼盖的施工技术进行论述和分析，案例如下：某单体建筑地下1层，地上4层，总建筑面积为25443㎡，建筑总高度为23.9 米。
其中地下室为车库、设备用房，一楼为商场，二楼为仓储，三、四楼为办公用房，屋面为水箱间及电梯机房。
该建筑为钢筋混凝土框架结构，结构安全等级为二级，设计年限50 年，抗争设防烈度7 度，筏板基础，除屋面板为普通钢筋混凝土梁板外，其余均为现浇混凝土GBF 高强薄壁方箱空心楼盖，柱间梁采用宽扁梁。
一、现浇混凝土GBF 高强薄壁方箱空心楼盖技术的特点1、现浇混凝土GBF 高强薄壁方箱空心楼盖设计要点（1）结构布置原则为:柱与柱、柱与剪力墙间设置框架梁，框架梁围成的板采用现浇砼空心板。
（2）框架梁一般为暗梁，暗梁高度与空心板厚度相同。
(国内标准)GBF管工法
（国内标准）GBF管工法青岛建设集团公司企业工法QDCG-GF12002现浇混凝土空心楼板GBF管定位工法ConstructionMethod of PositioningRelatedtoHollowFloorSlab GBFPipeofCast-In-PlaceReinforcedConcrete2004-12-30发布2005-3-1实施青岛建设集团公司发布1前言近年来，于壹些高层住宅及公共建筑施工上，多采用现浇钢筋混凝土空心楼板，板内成孔以预埋水泥薄壁空心管（GBF管）作胎模。
施工中为了固定GBF管，防止其水平位移及上浮，多采用逐管绑捆、管间加楔等方法，不但工法繁杂，而且极易因操作失控造成工程质量隐患。
解决好成孔管的敷设定位和上浮问题，对保证现浇混凝土空心楼板结构工程的质量十分重要，目前尚无成熟工法。
集团置业公司金富大厦项目部结合金富大厦住宅楼等工程现浇混凝土空心楼板的实践经验，于2003年10月份研究、总结且形成了钢筋网片定位敷设GBF空心管的工法。
该工法简单可行，技术经济效果明显。
图1.1.1GBF安装定位照片2工法特点2.1定位准确。
钢筋网片固定于水泥薄壁空心管俩端，和楼板上下层钢筋绑扎固定后，能有效地控制水泥薄壁空心管（GBF）于混凝土浇筑过程中的水平及竖向位移，保证混凝土结构的质量。
2.2钢筋定位网片，兼作楼板上下层钢筋的定位马凳，既经济实用，又可利用混凝土结构的自重抵消混凝土浇筑过程中的部分或全部上浮力和水平推力。
因此，可不设或少设薄壁管的抗上浮铁丝拉结，简化了施工程序，提高了工效。
2.3钢筋网片可现场制作，或工厂加工，网片长度视固定水泥管的数量多少可长可短，以利于现场操作。
3适用范围适用于工业和民用建筑施工现浇混凝土空心楼板成孔空心管的敷设定位。
4工艺原理4.1充分利用结构钢筋、混凝土的自重、混凝土的粘性和施工荷载，使之形成综合抗力，以有效控制GBF管的上浮和水平位移。
采用本工法，成孔管的上浮稳定性应满足以下经验公式要求：V≤GV=V1+V2V—GBF管上浮力V1—GBF管产生的上浮力（KN/㎡）V2—混凝土浇筑施工产生的附加上浮力（KN/㎡）G=K(G1+G2)G—上浮抗力G1—楼盖板上、下部钢筋自重（KN/㎡）G2—楼盖板混凝土产生的粘性力取1.0KN/㎡K—抗上浮作用系数，取1.5V1=n×25×πR²Ln—每㎡范围敷设GBF管根数πR²L—GBF管体积（m³）V2=mγc h/2m—上浮力换算系数，取1.2γc—混凝土重力密度，取25KN/m³h—板厚（m）4.2采用分层浇筑楼板混凝土的施工工艺，使由机械（外因）作用造成的GBF管的上浮力减小，抗上浮力增大。
(完整版)薄壁钢管施工方案
(完整版)薄壁钢管施工方案1. 引言本文档旨在提供一份完整的薄壁钢管施工方案，旨在确保施工过程中的安全、高效和质量。
本方案适用于薄壁钢管在建筑、桥梁和其他工程项目中的应用。
2. 工程概述本工程涉及使用薄壁钢管进行结构支撑、管道连接等建设任务。
具体工作包括：- 薄壁钢管的选择和采购- 施工前的准备工作- 施工过程中的注意事项- 施工后的整理和验收3. 薄壁钢管的选择和采购根据工程设计要求和规范，选择合适的薄壁钢管。
重点考虑以下因素：- 材质：薄壁钢管应采用高强度的材质，确保结构的稳定和安全性。
- 规格：根据工程需求，选择适当的薄壁钢管规格，包括直径和壁厚。
- 质量认证：确保所采购的薄壁钢管符合相关的质量标准和认证要求。
4. 施工前的准备工作在开始施工之前，需要进行以下准备工作：- 施工区域的检查：仔细检查施工区域是否符合施工要求，包括地基、基础和周围环境的状况。
- 施工设备和工具的准备：准备必要的设备和工具，包括吊装设备、焊接设备、测量工具等。
- 施工方案的制定：制定详细的施工方案，包括施工流程、施工工时安排等。
5. 施工过程中的注意事项在施工过程中，需注意以下事项以确保施工质量和安全：- 施工现场的安全管理：设置施工警示标志，确保工人和其他人员的安全。
- 施工质量的控制：严格遵守工程规范，确保薄壁钢管的安装和连接质量。
- 施工进度的安排：合理安排施工进度，确保施工工期的有效控制。
- 设备和工具的维护：定期检查施工设备和工具，并进行必要的维护和保养。
6. 施工后的整理和验收施工完成后，需进行整理和验收工作：- 清理施工现场：清理施工区域内的垃圾和残留物，保持环境整洁。
- 薄壁钢管的验收：对薄壁钢管进行验收，检查其安装和连接是否符合要求。
- 施工记录的整理：整理施工过程中的相关记录，包括工程图纸、施工日志等。
7. 总结本文档提供了一份完整的薄壁钢管施工方案，涵盖了薄壁钢管的选择和采购、施工前的准备工作、施工过程中的注意事项以及施工后的整理和验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 页 共4页
1
GBF 高 强 薄 壁 管 施 工 方 案
一. 工程概况
济南会展中心工程一层顶板为现浇空心板。板厚750mm，薄壁
管管径为Ф450mm，每节管长为1米。薄壁管沿板的厚度方向居中布
置；薄壁管南北向铺设，管边与暗梁边相平；东西向，管边与暗梁的
距离≥50mm。
二．施工顺序
支设平台模板 放暗梁及薄壁管位置线 绑扎暗
梁及板底筋 绑扎马镫、焊接水平支撑 薄壁管安装
绑扎面筋 检查、验收 混凝土浇注 混凝土养
护 拆平台模板
2.1支设平台模板
模板铺设完毕后，即在模板上钻孔。从模板边300mm开始，
双向每间隔1500mm设置1点，每点2个孔，孔距50mm，孔径5mm。
2.2放线
2.2.1按照图纸放出暗梁边线，并用红油漆做好标记。
2.2.2按照图纸，放出薄壁管的中心线，管中心线与南北向暗梁
边的距离≥450/2+50=275mm，且应满足设计要求。
2.2.3放马镫的位置线。与管铺设方向相垂直的方向上，马镫中
心与薄壁管中心线的距离为275mm；沿管的铺设方向上，第一个马镫
距离暗梁边200mm，然后以600mm、 400mm间隔布置。马镫位置线
第 页 共4页
2
用红油漆做好标记。
2.3绑扎暗梁和板底钢筋。板底钢筋绑扎完毕后，即用双股14#铁丝通
过每点的2个小孔把板底钢筋和内架子钢管相固定。
2.4绑扎马镫、焊接水平支撑
2.4.1按照马镫的位置线，设置马镫（见下图）。马镫用φ16钢筋制
作，高度为板厚—上下网钢筋直径—上下网钢筋保护层，马镫上水平
段的长度为100mm，马镫下水平段的长度为下网筋间距+100mm。
2.4.2马镫绑扎一排后，沿与管铺设方向垂直的方向上在马镫上焊
接薄壁管支撑横杆。支撑横杆由大横筋和丁字脚焊接而成，用φ18制
作，大横筋距板底150mm，丁字脚高100mm，脚长250mm（见下图），
以固定薄壁管。
马镫、支撑示意图
支撑丁字脚，高，脚长，与横杆筋焊接，
φ18制作
马镫，间距，
φ16制作
2.4.3在马镫顶沿管铺设方向上，每排通长绑扎一根φ20，作为上
第 页 共4页
3
层钢筋网的支架。
2.5薄壁管安装（见下图）
2.5.1薄壁管安装时，从暗梁边依次铺设，管端部应紧靠。
2.5.2每根薄壁管的两端均用14#双股铁丝与板底钢筋连接，绑
扎牢固。
铁丝通过小孔连接板底筋和
内架子钢管
铁丝连接薄壁管和板底钢筋
支撑横杆
马镫
薄壁管
支架筋φ20
板底筋
内架子钢管
平台模板
薄壁管安装示意图
2．6绑扎板的上层钢筋
薄壁管安装完毕后，即可按规范和设计要求绑扎板的上网筋。
2.7砼的浇注
2.7.1板上网筋绑扎完毕，经检查、验收合格后，方可浇注混凝土。
2.7.2砼的浇注应顺着管的铺设方向，以防薄壁管移位。
2.7.3砼的浇注过程中，如有薄壁管损坏，应用编织袋或麻袋堵好。
2.7.4混凝土振捣过程中，应注意对薄壁管的保护。
三.注意事项
第 页 共4页
4
3.1 在薄壁管搬运、安装过程中，要注意对管的保护，小心轻放，
严禁重击、碰撞。
3.2已铺设好薄壁管的上部不能堆放大量钢筋；钢筋绑扎时，避免钢
筋碰坏管子。
3．3平台模板上不得随意钻孔。
3．4平台砼强度达到100%时，方可拆摸。
