高速铁路(路基病害与检测1)
二、下沉(图)
下沉病害由基床土被水 浸蚀，极度软化引起。
1105
下沉病害的产生条件为：
1．基床土为中塑性或
高塑性黏土、淤泥、泥炭
风化残积土、粉土质黏土、
黏土等，经常处于饱和状
态。无侧限抗压强度小于
0.1 MPa，渗透系数小于 cm／s。
1105
铁路既有线路基与路基病害
2．路堤处主要是地表水渗入，道碴囊大 量积水影响。
铁路既有线路基与路基病害
一、 翻浆冒泥 翻浆冒泥是历年来中国既有铁路线最常
见的路基病害之一，也是数量最多的路基 病害，在多雨季节，土质不良地段基床病 害频繁发生。 翻浆冒泥可分为基床性和道床性两大类， 基床性翻浆冒泥又可分为土质基面翻浆冒 泥、风化石质基面翻浆冒泥、裂隙泉眼翻 浆冒泥 。
铁路既有线路基与路基病害
沿线路布置地质勘察横断面，间距不大 于50m，在过渡段或复杂地段应适当加密并 进行纵断面勘察。勘察横断面上的地质点 不应少于3个，地质勘察采用综合勘探技术。
新建时速300~350公里客运 专线

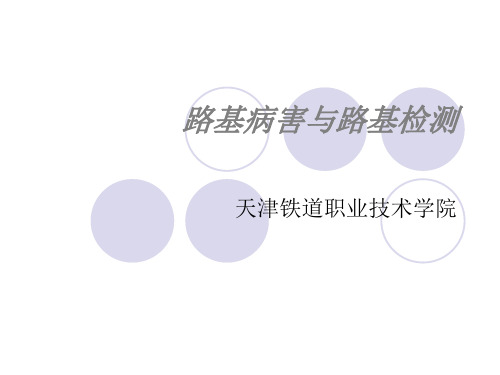

高速铁路路基的主要问题是路基动应力和动刚度问题， 必须保证路基动应力和动刚度(动位移)满足列车安全、 舒适运行的需要。Fra bibliotek路基病害与路基检测
天津铁道职业技术学院
新建铁路路基
经过多年试验和实践，中国铁路制订了适用 于不同类型和等级的新建铁路的路基设计压实 指标和检测方法，对道床、基床和路堤的填料、 厚度、压实标准都有相应的规定。
世界各国对土体压实质量执行的标准不同， 因此检测方法也各异。可归纳为两大类: 测试 土的物理指标和测试土的力学指标。
3)对密度Dr
4)地基系数K30
5)动态变形模量Evd
高速铁路隧道结构健康监测与评估技术研究
