合成孔径雷达原理及应用
合成孔径雷达原理
合成孔径雷达原理合成孔径雷达（Synthetic Aperture Radar， SAR）是一种通过合成长天线来实现高分辨率雷达成像的技术。
它利用雷达信号的相位信息和干涉技术，可以在地面上合成一条长天线，从而实现高分辨率的成像。
合成孔径雷达具有全天候、全天时、高分辨率和独立于天气的特点，因此在地质勘探、军事侦察、环境监测等领域有着广泛的应用。
合成孔径雷达的原理是利用飞行器、卫星等平台通过发射雷达信号并接收回波，然后利用信号处理技术进行合成孔径成像。
一般来说，合成孔径雷达通过多次发射雷达信号，并在不同位置接收回波，然后利用这些回波数据进行处理，最终得到高分辨率的雷达图像。
这种成像技术可以克服传统雷达受天线尺寸限制而无法获得高分辨率图像的问题，因此在远距离观测和高分辨率成像方面具有显著的优势。
合成孔径雷达的成像原理是通过利用多个回波数据进行信号处理，从而合成一条长天线，实现高分辨率的成像。
在这个过程中，需要对回波数据进行时域和频域处理，包括距离压缩、运动补偿、多普勒频率补偿等。
这些处理步骤可以有效地提高合成孔径雷达的成像质量，同时也增加了数据处理的复杂性。
合成孔径雷达的原理是基于雷达信号的相位信息和干涉技术，通过合成长天线实现高分辨率的成像。
在信号处理方面，合成孔径雷达需要进行大量的数据处理和计算，因此对计算能力有着较高的要求。
同时，合成孔径雷达还需要考虑平台运动对成像质量的影响，需要进行运动补偿和多普勒频率补偿等处理，以保证成像的准确性和稳定性。
总的来说，合成孔径雷达是一种利用合成长天线实现高分辨率雷达成像的技术，具有全天候、全天时、高分辨率和独立于天气的特点。
它的原理是利用雷达信号的相位信息和干涉技术，通过多次发射雷达信号，并在不同位置接收回波，然后利用信号处理技术进行合成孔径成像。
合成孔径雷达在地质勘探、军事侦察、环境监测等领域有着广泛的应用前景，是一种非常重要的遥感成像技术。
Insar的原理和应用
Insar的原理和应用1. 前言Insar（Interferometric Synthetic Aperture Radar）是一种利用合成孔径雷达（SAR）和干涉技术相结合的遥感技术。
它能够获取地表的形变和地貌等信息，为地震研究、地质勘察、城市沉降等领域提供了重要的数据支持。
本文将介绍Insar的原理和主要应用。
2. Insar原理Insar的原理基于雷达干涉技术，即通过分析两个或多个由同一区域获取的SAR图像，可以获得该区域地表的形变信息。
其基本原理如下：•第一步，利用SAR雷达发送信号并接收反射回波，得到两个或多个时间点的SAR图像。
•第二步，将这些SAR图像进行配准，确保它们之间的几何精确对应。
•第三步，通过计算这些配准后的SAR图像之间的相位差，利用相位差的变化来分析地表的形变情况。
3. Insar应用领域Insar在多个领域有广泛的应用，下面列举了其中几个主要领域：3.1 地震研究Insar技术可以用于监测地震震中附近地区的地表形变情况，可以提供地震区域的地表位移信息。
通过对地震前后的Insar图像进行对比分析，可以研究地震的规模、破裂带、地震断层等相关信息，对地震的防灾减灾提供重要支持。
3.2 地质勘察Insar技术可以用于地下矿藏的勘察。
通过对地下矿藏区域进行Insar监测，可以获取地下的地表形变信息，从而定量分析地下矿藏的分布、规模和变化情况。
这对于矿产资源开发和保护具有重要意义。
3.3 城市沉降城市的快速发展会导致土地沉降现象，而城市沉降可能会对城市的工程设施和地下管网造成严重影响。
Insar技术可以实时监测城市区域的地表沉降情况，并提供沉降的时空信息，为城市规划和土地管理部门提供决策支持。
3.4 冰川监测Insar技术可用于监测冰川变化。
通过获取冰川区域的Insar图像，可以获得冰川的形变、速度和厚度等信息，这对于研究全球变暖和冰川退缩等气候变化问题具有重要意义。
3.5 土地利用监测Insar技术可以用于土地利用监测。
合成孔径长度
合成孔径长度合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种利用微波射线成像的技术，通过利用目标反射回来的电磁波信号，从而获取反射体的距离、速度和方向等信息。
合成孔径雷达技术主要应用在军事、航天、地球科学、地球资源等领域。
其中，合成孔径雷达的重要参数是合成孔径长度，本文就合成孔径长度进行详尽论述。
1. 合成孔径雷达成像原理合成孔径雷达的分辨率一般由以下三个因素所影响：（1）发射频率。
由于发射频率越高，其波长越短，因此对于距离相同的目标，发射频率越高，其分辨率也越高。
（2）接收天线的大小。
天线大小越大，则接收信号的能力也会越强，因此其分辨率也会越高。
（3）合成孔径长度。
合成孔径长度是用于表示SAR图像分辨率的一个重要参数。
当合成孔径长度越大时，其所形成的图像分辨率越高。
合成孔径雷达的合成孔径长度（Synthetic Aperture Length）是合成孔径雷达成像分辨率的重要参数之一。
合成孔径长度是指从雷达发射天线到雷达接收天线所经过的距离。
合成孔径长度越大，则所形成的SAR图像的分辨率也越高。
合成孔径雷达的合成孔径长度一般有两种不同的定义方式，分别是实际合成孔径长度（Actual Synthetic Aperture Length）和等效合成孔径长度（Equivalent Synthetic Aperture Length）。
等效合成孔径长度是指将距离不同的反射体所接受到的信号利用计算的方法，将其处理成一条等价于以某一距离为合成孔径长度时所接受到的信号。
等效合成孔径长度多应用在机载雷达上，使得机载雷达系统可以在有限的距离条件下，获得更高分辨率的SAR图像。
综上，合成孔径长度是合成孔径雷达成像分辨率的重要参数之一。
实际合成孔径长度和等效合成孔径长度是两种不同的定义方式。
合成孔径雷达技术在军事、航天、地球科学、地球资源等领域有广泛的应用，未来随着技术的不断提高，合成孔径雷达技术的应用将会越来越广泛。
简述合成孔径雷达基本成像原理
简述合成孔径雷达基本成像原理
合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种使用雷达技术实现高分辨率成像的遥感技术。
它利用雷达的特性，通过合成大于实际天线口径的虚拟孔径，从而获得高分辨率的雷达图像。
SAR的基本成像原理是通过向地面发送一连串的雷达脉冲信号，并接收反射回来的信号。
这些雷达脉冲信号以一定的重复频率发送，形成了连续的脉冲序列。
当脉冲信号与地面目标相互作用时，会产生散射信号。
接收到的散射信号经过处理后，就可以获取地面目标的信息。
SAR利用了脉冲序列的重复性，通过记忆性的处理方法，将多个距离不同的回波信号叠加起来，形成合成孔径，进而提高了分辨率。
传统雷达的分辨率受限于天线口径，而SAR则可以通过合成虚拟孔径，实现远远超过实际天线口径的高分辨率成像。
具体步骤是，首先雷达在飞行过程中以一定速度沿着地面平行的轨迹运动，不断发送脉冲信号。
接收到的回波信号被记录下来，并以距离、时间和幅度的形式存储在数据库中。
接着，通过复杂的信号处理算法，对数据库中的回波信号进行处理。
这包括距离向压缩、多普勒频率补偿和方位向压缩等步骤。
最后，通过这些处理，SAR可以提供高分辨率的地面图像，能够显示细微的地形特征和目标细节。
合成孔径雷达在地质勘探、环境监测、军事侦察等领域具有广泛的应用。
它能够获得全天候、全天时的高分辨率图像，并具有强大的穿透力和抗干扰能力。
通过利用合成孔径雷达技术，我们可以更好地理解和研究地球表面的各种特征和现象。

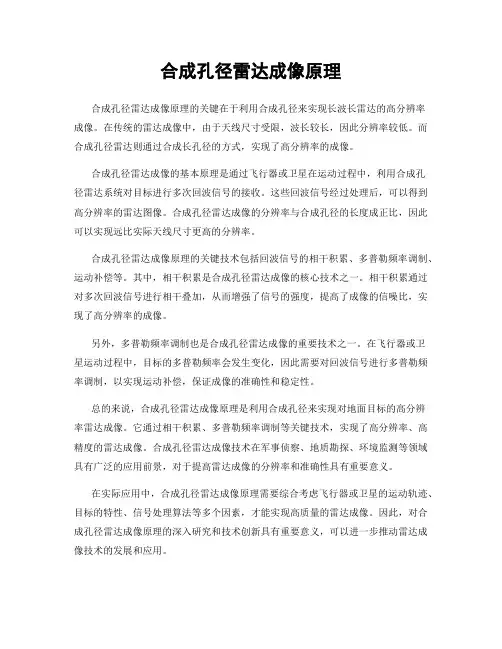

合成孔径雷达成像原理
合成孔径雷达成像原理合成孔径雷达成像原理的关键在于利用合成孔径来实现长波长雷达的高分辨率成像。
在传统的雷达成像中，由于天线尺寸受限，波长较长，因此分辨率较低。
而合成孔径雷达则通过合成长孔径的方式，实现了高分辨率的成像。
合成孔径雷达成像的基本原理是通过飞行器或卫星在运动过程中，利用合成孔径雷达系统对目标进行多次回波信号的接收。
这些回波信号经过处理后，可以得到高分辨率的雷达图像。
合成孔径雷达成像的分辨率与合成孔径的长度成正比，因此可以实现远比实际天线尺寸更高的分辨率。
合成孔径雷达成像原理的关键技术包括回波信号的相干积累、多普勒频率调制、运动补偿等。
其中，相干积累是合成孔径雷达成像的核心技术之一。
相干积累通过对多次回波信号进行相干叠加，从而增强了信号的强度，提高了成像的信噪比，实现了高分辨率的成像。
另外，多普勒频率调制也是合成孔径雷达成像的重要技术之一。
在飞行器或卫星运动过程中，目标的多普勒频率会发生变化，因此需要对回波信号进行多普勒频率调制，以实现运动补偿，保证成像的准确性和稳定性。
总的来说，合成孔径雷达成像原理是利用合成孔径来实现对地面目标的高分辨率雷达成像。
它通过相干积累、多普勒频率调制等关键技术，实现了高分辨率、高精度的雷达成像。
合成孔径雷达成像技术在军事侦察、地质勘探、环境监测等领域具有广泛的应用前景，对于提高雷达成像的分辨率和准确性具有重要意义。
在实际应用中，合成孔径雷达成像原理需要综合考虑飞行器或卫星的运动轨迹、目标的特性、信号处理算法等多个因素，才能实现高质量的雷达成像。
因此，对合成孔径雷达成像原理的深入研究和技术创新具有重要意义，可以进一步推动雷达成像技术的发展和应用。
合成孔径雷达sar孔径合成原理
合成孔径雷达sar孔径合成原理合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种利用雷达原理进行成像的技术。
它通过利用雷达的回波信号进行数据处理，实现高分辨率、大覆盖面积的地面成像。
而SAR的核心技术之一就是孔径合成原理。
孔径合成原理是利用雷达的运动产生的多个回波信号进行合成，从而得到高分辨率的成像。
与传统雷达不同，SAR的发射器和接收器不是静止不动的，而是在飞机、卫星等平台上运动。
正是因为这种运动，SAR能够利用多个回波信号进行合成，达到提高分辨率的效果。
SAR的孔径合成原理可以通过以下几个步骤来解释：1. 发射信号：SAR首先向地面发射一束射频信号。
这个信号在空中传播并与地面物体相互作用后，会产生回波信号。
2. 接收信号：接下来，SAR接收器会接收到地面反射回来的回波信号。
这些信号包含了地面物体的散射特性，可以提供有关地面物体的信息。
3. 信号处理：接收到回波信号后，SAR会对这些信号进行处理。
首先，对回波信号进行时域压缩处理，以减小信号的时延。
然后，对压缩后的信号进行频域处理，通过傅里叶变换等算法，将信号转换为频域数据。
4. 孔径合成：在信号处理的过程中，SAR会利用雷达平台的运动信息，将多个回波信号进行合成。
SAR的雷达平台在运动过程中，相当于一个虚拟的大孔径天线，可以接收到多个不同位置的回波信号。
通过对这些信号进行合成处理，可以得到高分辨率的成像结果。
5. 成像显示：最后，SAR将合成后的信号进行成像显示。
利用合成的回波信号，SAR可以得到高分辨率、清晰度高的地面图像。
这些图像可以用于地质勘探、军事目标识别、环境监测等领域。
需要注意的是，SAR的孔径合成原理要求雷达平台在运动过程中保持稳定，并且要有较高的精度。
这样才能保证合成后的图像质量。
此外，SAR的孔径合成原理也要求对回波信号进行准确的处理和合成算法。
只有在合适的处理和算法下，才能获得理想的成像结果。
合成孔径雷达原理及其干扰分析
合成孔径雷达原理及其干扰分析摘要：合成孔径雷达是一种全天候、高分辨率的图像设备，广泛用于侦察，为相关决策提供及时可靠的信息支持。
为了实现对高灵敏度目标和重要场所的有效保护，抑制和干扰对方合成孔径雷达设备成像侦察的方法，已经成为电子对抗领域的热门研究问题之一。
同时合成孔径雷达是最广泛使用的雷达成像技术，飞机载和星载已经被广泛使用，其分辨率超过了普通雷达范围。
因此，有必要分析了合成孔径雷达成像的原理，并研究了不同的干扰波形，讨论了合成孔径雷达的技术特点和开发动向，促进相关技术的发展。
本文浅谈合成孔径雷达原理及其干扰分析。
关键词：合成孔径雷达；干扰；趋势引言：合成孔径雷达自其诞生以来就与军队密切相关。
由于该技术的不断开发，合成孔径雷达被广泛用于军事目的，受到各方的广泛关注。
合成孔径雷达可用于飞机组、坦克组、机场、各种车辆、桥梁、铁路、高速公路、军事侦察、地面测绘等监测。
这些目标在合成孔径雷达中图像中的特征非常明显，并且与周围的其他部分有很大的对比度，所以使用大部分可以使用合成孔径雷达来确定和识别，干扰的目的是使用假目标信息来检测和跟踪雷达目标。
而合成孔径雷达在战争中发挥着重要作用，成为信息战场的重要节点。
同时随着合成孔径雷达的快速发展，不仅具有为地面静止目标进行高分辨率成像，而且具有显示地面移动目标的三维成像。
一、合成孔径雷达原理合成孔径雷达（SAR）是一种新型雷达，具有较强的干扰能力和良好的图像效果，在军事领域广泛使用。
与普通雷达相比，合成孔径雷达具有高分辨率，工作时间长，可以识别和透射伪装。
合成孔径雷达取决于平台的运动以实现范围测量和二维成像，而方位分辨率随着波束宽度而增加，并且随着天线尺寸变大而变小。
类似于光学透镜的原因，雷达需要更大的天线和孔径，以确保设备能够在低频状态下形成更清晰的图像。
但是，在实际应用中，合成孔径雷达可以根据长线性阵列的移动轨迹通过移动。
在整个移动过程中，合成孔径雷达系统发射一定频率的辐射并形成信号。
合成孔径雷达差分干涉测量ppt课件
差分干涉测量的原理 两轨法
其基本思想是利用已知的外部DEM来消除地形相位。 在两轨法中，外部DEM的精度、空间分辨率、插值方法及干涉基线对形变 量的精度都有显著的影响。
5
差分干涉测量的原理 三轨法 是由1994年由Zebker等人提出的，由于该方法可以直接从SAR图像中提 取出地表形变信息，被认为是差分干涉模型最经典的方法。
2
差分干涉测量的原理 基本原理 合成孔径雷达干涉测量原理在很多文献中已有详细介绍。现在将以星载 重复轨道为例简要介绍差分合成孔径雷达干涉基本原理。
3
差分干涉测量的原理
如图所示，S．、S2和S3分别为卫 星三次对同一地区成像的位置(即成像 时雷达天线的位置)。则经相位干涉处 理，由S。和S2可生成一幅干涉图，s， 和S 可生成另一幅干涉图，利用这两 幅干涉图进行差分处理，即所谓的差 分雷达干涉测量。
11差分干涉测量的原理差分干涉方所需数据dem两景图像和一个dem外部不需要三景sar图像由一个insar像对形成需要四景sar图像由一个insar像对形成需要12差分干涉测量的应用目前dinsar的应用主要集中在地震同震形变场的监测火山形变的监测冰川运动的监测地面沉降的监测等领域
合成孔径雷达差分干涉测量原理
由一个InSAR像对 形成
解缠 不需要 需要 需要
12
差分干涉测量的应用 目前D-InSAR的应用主要集中在地震同震形变场的监测、火山形变的监
测、冰川运动的监测、地面沉降的监测等领域。
13
差分干涉测量在地震监测的应用
14
差分干涉测量地震监测的应用
15
差分干涉测量地震监测的应用 地震可以引起电离层异常
16
差分干涉测量在地表沉降监测的应用
合成孔径原理
合成孔径原理合成孔径雷达（Synthetic Aperture Radar， SAR）是一种利用合成孔径技术进行成像的雷达系统。
合成孔径雷达利用飞行器或卫星的运动来模拟一个非常大的孔径，从而实现高分辨率成像。
合成孔径雷达因其成像分辨率高、天气条件对成像影响小等优点，在地质勘探、环境监测、军事侦察等领域有着广泛的应用。
合成孔径雷达的成像原理主要包括合成孔径原理、合成孔径成像算法和合成孔径成像系统三个方面。
其中，合成孔径原理是合成孔径雷达成像的基础，是合成孔径雷达能够实现高分辨率成像的关键。
合成孔径原理是指利用合成孔径雷达系统在运动过程中所积累的回波数据，通过信号处理技术实现对目标的高分辨率成像。
在合成孔径雷达的成像过程中，雷达系统发射的脉冲信号被目标反射后，接收到的回波信号会随着雷达平台的运动而发生一定的相移。
利用这一相移信息，可以通过信号处理技术将不同位置的回波数据叠加起来，从而模拟出一个非常大的孔径，实现高分辨率成像。
合成孔径原理的实现主要包括以下几个步骤，首先，雷达系统发射脉冲信号，然后接收目标反射的回波信号；接着，通过记录回波信号的相位信息，并结合雷达平台的运动参数，得到不同位置的回波信号之间的相对相位差；最后，利用信号处理技术对这些回波信号进行叠加，从而实现高分辨率的合成孔径雷达成像。
合成孔径原理的核心在于利用雷达平台的运动来模拟一个大孔径，从而实现高分辨率成像。
相比于传统的实时成像雷达系统，合成孔径雷达能够获得更高的分辨率，提高目标的识别能力。
同时，合成孔径雷达还能够克服大孔径天线制造和维护的困难，具有较强的抗干扰能力和全天候成像能力。
总的来说，合成孔径原理是合成孔径雷达成像的基础，是合成孔径雷达能够实现高分辨率成像的关键。
通过合成孔径原理，合成孔径雷达系统能够利用运动平台的相位信息，实现对目标的高分辨率成像，为地质勘探、环境监测、军事侦察等领域提供了重要的技术手段。
随着雷达技术的不断发展，合成孔径雷达系统在未来将会有更广阔的应用前景。
《合成孔径雷达原》课件
contents
目录
• 合成孔径雷达简介 • 合成孔径雷达工作原理 • 合成孔径雷达系统组成 • 合成孔径雷达性能参数 • 合成孔径雷达技术前沿与发展趋势
01
合成孔径雷达简介
合成孔径雷达的定义
合成孔径雷达是一种利用雷达与目标 之间的相对运动，通过信号处理技术 实现高分辨率成像的主动式微波传感 器。
精度
雷达的定位精度取决于多种因素，如信号处理算法、接收机 性能和大气条件等。高精度雷达对于目标跟踪和识别至关重 要。
03
合成孔径雷达系统组成
发射机
功能
产生雷达发射信号
关键参数
发射信号的频率、脉冲宽度、重复周期等
作用
将电磁能量转换为雷达发射信号，提供目标照射 能量
接收机
功能
接收反射回来的信号
关键参数
02
合成孔径雷达工作原理
雷达发射信号与接收
雷达发射信号
合成孔径雷达通过发射电磁波信 号来探测目标。这些信号可以是 调频连续波或脉冲信号，具体取 决于雷达型号和应用场景。
信号接收和处理
发射的信号遇到目标后会被反射 回来，被雷达接收。反射信号会 携带有关目标位置、距离、速度 和形状等信息。
信号处理与成像
信号处理
接收到的原始信号需要经过一系列的 信号处理技术，如滤波、放大、混频 和去调频等，以提取有用的信息。
成像算法
处理后的信号通过成像算法转换为图 像，这些算法包括傅里叶变换、逆合 成孔径雷达成像等。
分辨率与精度
分辨率
合成孔径雷达的分辨率取决于发射信号的波长、天线尺寸和 目标距离。分辨率越高，图像中能够分辨出的细节越多。
关键参数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合成孔径雷达原理及应用合成孔径雷达是目前最先进的雷达技术之一，其应用范围非常广泛，可以用于气象观测、海洋监测、地质勘探、军事侦察和导航等领域。
本文将会介绍合成孔径雷达的原理、特点和应用。
一、合成孔径雷达原理
合成孔径雷达是一种脉冲雷达，其原理是通过对物体反射信号的大量采集和处理，通过“合成”原本较小的天线孔径来实现高分辨率成像的效果。
在传统雷达中，天线孔径越大，距离分辨率越高，但是对于大型天线孔径的构建需要较高的成本和空间，而在合成孔径雷达中，通过利用信号处理技术来实现高分辨率成像。
合成孔径雷达通过发射雷达波束，接收物体回波信号，通过处理回波信号的时移和频移信息，得到微小的方向和距离变化信息，并将这些信息进行组合，从而形成一个高质量、高精度的雷达图像。
由于合成孔径雷达的成像精度取决于处理大量数据，因此需要具有强大计算能力的计算机来处理数据。
二、合成孔径雷达的特点
合成孔径雷达的主要特点是高分辨率、高灵敏度和多功能。
其中，高分辨率是其最大的优势之一，可以实现对细小目标的高精度检测。
高灵敏度也是其另一个优点，能
够检测到微小物体，如人造卫星等。
除此之外，合成孔径雷达还具有多功能的特点，可以在不同领域内得到广泛应用。
三、合成孔径雷达的应用
1. 气象观测
合成孔径雷达在气象领域中有着广泛的应用。
它可以实时监测气象系统，包括降水、风场和气象云层等，并且具有高时空分辨率。
通过气象监测，可以预测将来的极端气候事件，如台风、暴雨等，对于保障人民群众生命财产安全具有重要意义。
2. 海洋监测
合成孔径雷达还可以应用于海洋监测中，在海洋领域中具有广泛的应用，可以监测海洋表面的水温、波高、海表反射情况等。
通过卫星激光雷达的数据处理，也可以实现对大规模海洋浮游生物、浮冰和冰山等的高精度检测，使得海洋资源的管理和海上交通安全得到优化。
3. 地质勘探
在地质勘探方面，合成孔径雷达也可以被应用于地表和岩石形态等核心数据的收集和分析。
随着人们对地质信息的更深入了解，合成孔径雷达技术被广泛应用于地球地壳变形，地震预警和预测等方面。
4. 军事侦察与导航
另外，合成孔径雷达还可以用于军事侦察和导航。
由于其能够准确地判断远程物体的位置，从而在军事目标探测任务中得到广泛应用，比如在军方反导拦截任务中使用产生了不可替代的作用。
此外，在弱信号环境中，合成孔径雷达还可以实现定位和导航，如卫星导航监测和北极航道监测等。
四、总结
综上所述，合成孔径雷达技术是高精度、高分辨率和高灵敏度的先进技术，其应用领域广泛，包括了气象观测、海洋监测、地质勘探、军事侦察和导航等领域。
拥有着广泛的前景与应用，尤其是在遭受天灾人祸或科研的需要；也就有了更新进步的发展空间。
