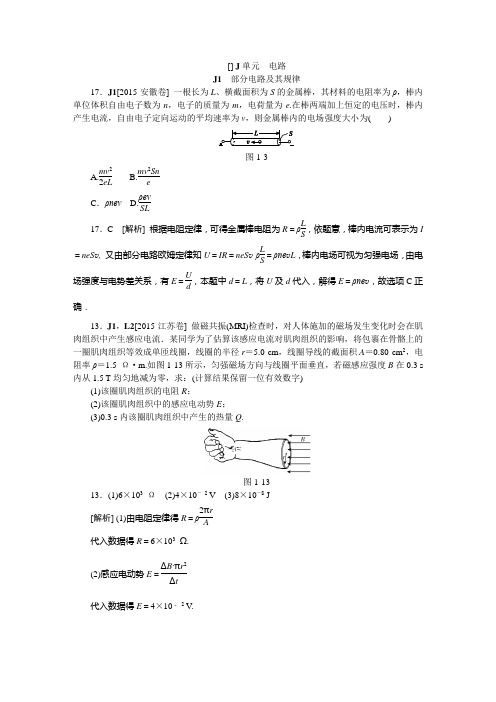

[] J 单元电路 J1 部分电路及其规律17．J1[2015·安徽卷] 一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电子的质量为m ，电荷量为e .在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为( )图1-3A.mv 22eLB.mv 2Sn e C ．ρnev D.ρev SL17．C [解析] 根据电阻定律，可得金属棒电阻为R ＝ρLS ，依题意，棒内电流可表示为I＝neS v, 又由部分电路欧姆定律知U ＝IR ＝neS v ·ρLS ＝ρne v L ，棒内电场可视为匀强电场，由电场强度与电势差关系，有E ＝Ud ，本题中d ＝L ，将U 及d 代入，解得E ＝ρne v ，故选项C 正确．13．J1，L2[2015·江苏卷] 做磁共振(MRI)检查时，对人体施加的磁场发生变化时会在肌肉组织中产生感应电流．某同学为了估算该感应电流对肌肉组织的影响，将包裹在骨骼上的一圈肌肉组织等效成单匝线圈，线圈的半径r ＝5.0 cm ，线圈导线的截面积A ＝0.80 cm 2，电阻率ρ＝1.5 Ω·m.如图1-13所示，匀强磁场方向与线圈平面垂直，若磁感应强度B 在0.3 s内从1.5 T 均匀地减为零，求：(计算结果保留一位有效数字)(1)该圈肌肉组织的电阻R ；(2)该圈肌肉组织中的感应电动势E ； (3)0.3 s 内该圈肌肉组织中产生的热量Q .图1-1313．(1)6×103 Ω (2)4×10－ 2 V (3)8×10－8 J [解析] (1)由电阻定律得R ＝ρ2πrA代入数据得R ＝6×103 Ω. (2)感应电动势E ＝ΔB ·πr 2Δt代入数据得E ＝4×10－ 2 V .(3)由焦耳定律得Q ＝E 2R Δt代入数据得Q ＝8×10－8 J.J2 闭合电路的欧姆定律19．J2[2015·北京卷] 如图1-3所示，其中电流表A 的量程为0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值等于电流表内阻的12；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )图1-3A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A19．C [解析] 电流表和电阻R 1并联，R 1的电阻值为电流表内阻的12，则由并联电路特点可知，通过电流表的电流I A 是通过R 1的电流的12，则I A ＝13I 总，其中I 总为干路电流．所以可以用电流表上的0.02 A 的一个小格表示总电流0.06 A ．所以选项C 正确．22．F1，J2，L2[2015·北京卷] 如图1-8所示，足够长的平行光滑金属导轨水平放置，宽度L ＝0.4 m ，一端连接R ＝1 Ω的电阻，导轨所在空间存在竖直向下的匀强磁场，磁感应强度B ＝1 T ．导体棒MN 放在导轨上，其长度恰好等于导轨间距，与导轨接触良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F 作用下，导体棒沿导轨向右匀速运动，速度v ＝5 m/s ，求：(1)感应电动势E 和感应电流I ；(2)在0.1 s 时间内，拉力的冲量I F 的大小；(3)若将MN 换为电阻r ＝1 Ω的导体棒，其他条件不变，求导体棒两端的电压U .图1-822．(1)2 V 2 A (2)0.08 N ·s (3)1 V[解析] (1)由法拉第电磁感应定律可得，感应电动势 E ＝BL v ＝1×0.4×5 V ＝2 V感应电流I ＝E R ＝21 A ＝2 A.(2)拉力大小等于安培力大小 F ＝BIL ＝1×2×0.4 N ＝0.8 N冲量大小I F ＝F Δt ＝0.8×0.1 N ·s ＝0.08 N·s. (3)由闭合电路欧姆定律可得，电路中电流 I ′＝E R ＋r ＝22A ＝1 A由欧姆定律可得，导体棒两端电压 U ＝I ′R ＝1 V.24．E1，J2，O1[2015·北京卷] 真空中放置的平行金属板可以用作光电转换装置，如图1-10所示．光照前两板都不带电．以光照射A 板，则板中的电子可能吸收光的能量而逸出．假设所有逸出的电子都垂直于A 板向B 板运动，忽略电子之间的相互作用．保持光照条件不变．a 和b 为接线柱．已知单位时间内从A 板逸出的电子数为N ，电子逸出时的最大动能为E km ，元电荷为e . (1)求A 板和B 板之间的最大电势差U m ，以及将a 、b 短接时回路中的电流I 短． (2)图示装置可看作直流电源，求其电动势E 和内阻r .(3)在a 和b 之间连接一个外电阻时，该电阻两端的电压为U ，外电阻上消耗的电功率设为P ；单位时间内到达B 板的电子，在从A 板运动到B 板的过程中损失的动能之和设为ΔE k .请推导证明P ＝ΔE k .(注意：解题过程中需要用到、但题目中没有给出的物理量，要在解题中做必要的说明)图1-1024．(1)E km e Ne (2)E km e E kmNe 2 (3)略[解析] (1)由动能定理，有 E km ＝eU m ，可得U m ＝E kme短路时所有逸出电子都到达B 板，故短路电流I短＝Ne.(2)电源的电动势等于断路时的路端电压，即上面求出的U m，所以E＝U m＝E km e电源内阻r＝EI短＝E km Ne2.(3)外电阻两端的电压为U，则电源两端的电压也是U.由动能定理，一个电子经电源内部电场后损失的动能ΔE k e＝eU设单位时间内有N′个电子到达B板，则损失的动能之和ΔE k＝N′eU根据电流的定义，此时电源内部的电流I＝N′e此时流过外电阻的电流也是I＝N′e，外电阻上消耗的电功率P＝IU＝N′eU所以P＝ΔE k.11．[2015·四川卷] A1C2D1E6J2L4I1如图1-10所示，金属导轨MNC和PQD，MN与PQ平行且间距为L，所在平面与水平面夹角为α，N、Q连线与MN垂直，M、P间接有阻值为R的电阻；光滑直导轨NC和QD在同一水平面内，与NQ的夹角都为锐角θ.均匀金属棒ab和ef质量均为m，长均为L，ab棒初始位置在水平导轨上与NQ重合；ef棒垂直放在倾斜导轨上，与导轨间的动摩擦因数为μ(μ较小)，由导轨上的小立柱1和2阻挡而静止．空间有方向竖直的匀强磁场(图中未画出)．两金属棒与导轨保持良好接触．不计所有导轨和ab棒的电阻，ef棒的阻值为R，最大静摩擦力与滑动摩擦力大小相等，忽略感应电流产生的磁场，重力加速度为g.图1-10(1)若磁感应强度大小为B，给ab棒一个垂直于NQ、水平向右的速度v1，在水平导轨上沿运动方向滑行一段距离后停止，ef棒始终静止，求此过程ef棒上产生的热量；(2)在(1)问过程中，ab棒滑行距离为d，求通过ab棒某横截面的电荷量；(3)若ab棒以垂直于NQ的速度v2在水平导轨上向右匀速运动，并在NQ位置时取走小立柱1和2，且运动过程中ef棒始终静止．求此状态下最强磁场的磁感应强度及此磁场下ab棒运动的最大距离．11．(1)14m v 21 (2)2Bd （L －d cot θ）R(3)1Lmg （sin α＋μcos α）R （cos α－μsin α）v 2 μL tan θ（1＋μ2）sin αcos α＋μ[解析] (1)设ab 棒的初动能为E k ，ef 棒和电阻R 在此过程产生的热量分别为W 和W 1，有W ＋W 1＝E k 且W ＝W 1 由题有E k ＝12m v 21得W ＝14m v 21.(2)设在题设过程中，ab 棒滑行时间为Δt ，扫过的导轨间的面积为ΔS ，通过ΔS 的磁通量为ΔΦ，ab 棒产生的电动势为E ，ab 棒中的电流为I ，通过ab 棒某横截面的电荷量为q ，则E ＝ΔΦΔt且ΔΦ＝B ΔS I ＝q Δt 又有I ＝2ER由图所示ΔS ＝d (L －d cot θ) 联立解得q ＝2Bd （L －d cot θ）R.(3)ab 棒滑行距离为x 时，ab 棒在导轨间的棒长L x 为L x ＝L －2x cot θ此时，ab 棒产生电动势E x 为E x ＝B v 2L x 流过ef 棒的电流I x 为I x ＝E xRef 棒所受安培力F x 为F x ＝BI x L 联立解得F x ＝B 2v 2LR(L －2x cot θ)由上式可得，F x 在x ＝0和B 为最大值B m 时有最大值F 1.由题知，ab 棒所受安培力方向必水平向左，ef 棒所受安培力方向必水平向右，使F 1为最大值的受力分析如图所示，图中f m 为最大静摩擦力，有F 1cos α＝mg sin α＋μ(mg cos α＋F 1sin α) 得B m ＝1L mg （sin α＋μcos α）R （cos α－μsin α）v 2.上式就是题目所求最强磁场的磁感应强度大小，该磁场方向可竖直向上，也可竖直向下． B 为B m 时，F x 随x 增大而减小，x 为最大x m 时，F x 为最小值F 2，如图可知F 2cos α＋μ(mg cos α＋F 2sin α)＝mg sin α 联立解得x m ＝μL tan θ（1＋μ2）sin αcos α＋μ.J3电路综合问题J4实验：描绘小电珠的伏安特性曲线22．[2015·浙江卷] J4图1-8甲是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．甲乙图1-8(1)根据图甲画出实验电路图；(2)调节滑动变阻器得到了两组电流表与电压表的示数如图乙中的①、②、③、④所示，电流表量程为0.6 A，电压表量程为3 V．所示读数为：①________、②________、③________、④________．两组数据得到的电阻分别为________和________．[答案] (1)如图所示(2)①0.10 A②0.24 A③2.00 V④0.27 V(8.3±0.1)Ω(2.7±0.1)Ω34．[2015·广东卷]J4J7J8(2)某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表(内阻约为3 kΩ)、电流表(内阻约为1 Ω)、定值电阻等．(a)(b) (c)图1-8①使用多用电表粗测元件X 的电阻．选择“×1”欧姆挡测量，示数如图1-8(a)所示，读数为______Ω.据此应选择图1-8中的________(填“b ”或“c”)电路进行实验．②连接所选电路，闭合S ；滑动变阻器的滑片P 从左向右滑动，电流表的示数逐渐________(填“增大”或“减小”)；依次记录电流及相应的电压；将元件X 换成元件Y ，重复实验．(a) (b)图1-9③图1-9(a)是根据实验数据作出的U -I 图线，由图可判断元件________(填“X ”或“Y”)是非线性元件．④该小组还借助X 和Y 中的线性元件和阻值R ＝21 Ω的定值电阻，测量待测电池的电动势E 和内阻r ，电路如图1-9(b)所示．闭合S 1和S 2，电压表读数为3.00 V ；断开S 2，读数为1.00 V ．利用图1-9(a)可算得E ＝________V ，r ＝________Ω(结果均保留两位有效数字，视电压表为理想电压表)．[答案] (2)①10 b ②增大 ③Y ④3.2 0.50[解析] (2)①因倍率为“×1”，故指针所指的数字即为读数，为10 Ω；由于待测电阻的阻值比电压表的内阻小得多，故采用电流表外接的方式测量电阻，即选择b ；②滑动变阻器的滑片P 向右滑动时，由于加在待测电阻两端的电压逐渐增大，故电流表的示数也逐渐增大；③由图(a)知，元件X 的电流与电压成正比，故为线性元件；而元件Y 的电流与电压不成正比，故Y 是非线性元件；④由图可知，线性元件的电阻为R X ＝3.00.3 Ω＝10 Ω，若S 1、S 2都闭合，则电阻R 被短路，电路中的电流I ＝U R X ＝310A ＝0.3 A ，由闭合电路的欧姆定律得E ＝U＋Ir，断开S2后，电流I′＝U′R X＝110A＝0.1 A，故E＝U′＋I′(R＋r)，两式联立并代入数据得：E＝3.2 V，r＝0.50 Ω.J5实验：测定金属的电阻率11．[2015·海南卷] J5某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图1-9(a)和(b)所示．该工件的直径为________cm，高度为________mm.(a)(b)图1-9[答案] 1.220 6.860[解析] 20分度游标卡尺的精度为0.05 mm，主尺读数为12 mm，游标尺读数为4×0.05 mm ＝0.20 mm，游标卡尺的读数为12.20 mm＝1.220 cm.螺旋测微器读数：固定刻度读数＋可动刻度读数＝6.5 mm＋36.0×0.01 mm＝6.860 mm.J6实验：把电流表改装成电压表J7实验：测定电源的电动势和内阻21．Ⅱ.J7某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材：一个满偏电流为100 μA、内阻为2500 Ω的表头，一个开关，两个电阻箱(0～999.9 Ω)和若干导线．(1)由于表头量程偏小，该同学首先需将表头改装成量程为50 mA的电流表，则应将表头与电阻箱________(填“串联”或“并联”)，并将该电阻箱阻值调为________Ω.(2)接着该同学用改装的电流表对电池的电动势及内阻进行测量，实验电路如图1-8所示，通过改变电阻R测相应的电流I，且作相关计算后一并记录如下表：图1-812345 6R(Ω)95.075.055.045.035.025.0I(mA)15.018.724.829.536.048.0IR(V) 1.42 1.40 1.36 1.33 1.26 1.20①根据表中数据，图1-9中已描绘出四个点，请将第5、6两组数据也描绘在图1-9中，并画出IR-I图线；图1-9②根据图线可得电池的电动势E是________V，内阻r是________Ω.21．Ⅱ.(1)并联 5.0(2)①如图所示②1.53 2.0[解析] Ⅰ.③可参考第②步中的相关操作，描点、连线，以确定只用一个弹簧测力计时的拉力F3的方向．⑥根据合力与分力的等效替代关系，应比较利用平行四边形定则作图得到的F1与F2的合力F和一个弹簧测力计单独作用时的拉力F3的大小和方向，是否在误差允许的范围内近似相等，以完成验证．Ⅱ.(1)将小量程表头改装成更大量程的电流表，需给表头“并联”一个合适阻值的分流电阻；已知表头的满偏电流I g＝100 μA，表头内阻R g＝2500 Ω，改装后电流表量程I A＝50 mA，设分流电阻为R x，由I g R g＝(I A－I g)R x解得R x≈5.0 Ω.(2)①将表中第5、6两组数据描入坐标纸，分析电路并由闭合电路的欧姆定律可得E＝I(R＋R A＋r)，变形得IR＝－(R A＋r)·I＋E，可知IR-I图像为一条直线，故应用一条直线拟合各数据点，如图；②由上述分析知，IR-I图像的纵轴截距为电池电动势，由图知E＝1.53 V(1.52～1.54 V) ；图中直线斜率的绝对值为R A＋r，则R A＋r＝7.0 Ω，所以，电池内阻r＝7.0 Ω－R A＝2.0 Ω.34．[2015·广东卷]J4J7J8(2)某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表(内阻约为3 kΩ)、电流表(内阻约为1 Ω)、定值电阻等．(a)(b)(c)图1-8①使用多用电表粗测元件X的电阻．选择“×1”欧姆挡测量，示数如图1-8(a)所示，读数为______Ω.据此应选择图1-8中的________(填“b”或“c”)电路进行实验．②连接所选电路，闭合S；滑动变阻器的滑片P从左向右滑动，电流表的示数逐渐________(填“增大”或“减小”)；依次记录电流及相应的电压；将元件X换成元件Y，重复实验．(a)(b)图1-9③图1-9(a)是根据实验数据作出的U -I 图线，由图可判断元件________(填“X ”或“Y”)是非线性元件．④该小组还借助X 和Y 中的线性元件和阻值R ＝21 Ω的定值电阻，测量待测电池的电动势E 和内阻r ，电路如图1-9(b)所示．闭合S 1和S 2，电压表读数为3.00 V ；断开S 2，读数为1.00 V ．利用图1-9(a)可算得E ＝________V ，r ＝________Ω(结果均保留两位有效数字，视电压表为理想电压表)．[答案] (2)①10 b ②增大 ③Y ④3.2 0.50[解析] (2)①因倍率为“×1”，故指针所指的数字即为读数，为10 Ω；由于待测电阻的阻值比电压表的内阻小得多，故采用电流表外接的方式测量电阻，即选择b ；②滑动变阻器的滑片P 向右滑动时，由于加在待测电阻两端的电压逐渐增大，故电流表的示数也逐渐增大；③由图(a)知，元件X 的电流与电压成正比，故为线性元件；而元件Y 的电流与电压不成正比，故Y 是非线性元件；④由图可知，线性元件的电阻为R X ＝3.00.3Ω＝10 Ω，若S 1、S 2都闭合，则电阻R 被短路，电路中的电流I ＝U R X ＝310A ＝0.3 A ，由闭合电路的欧姆定律得E ＝U ＋Ir ，断开S 2后，电流I ′＝U ′R X ＝110A ＝0.1 A ，故E ＝U ′＋I ′(R ＋r )，两式联立并代入数据得：E ＝3.2 V ，r ＝0.50 Ω.10．[2015·江苏卷] 小明利用如图1-8所示的实验装置测量一干电池的电动势和内阻．图1-8(1)J10图1-8中电流表的示数为________A.(2)J7调节滑动变阻器，电压表和电流表的示数记录如下：U (V)1.45 1.36 1.27 1.16 1.06 I (A) 0.12 0.20 0.28 0.36 0.44请根据表中的数据，在图1-9上作出U -I 图线．图1-9由图线求得：电动势E＝________V；内阻r＝________Ω.(3)J7实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合．其实，从实验误差考虑，这样的操作不妥，因为________________________________________________________________________．10．(1)0.44(2)U-I图线如图 1.60(1.58～1.62都算对)1．2(1.18～1.26都算对)(3)干电池长时间使用后，电动势和内阻会发生变化，导致实验误差增大．[解析] (1)电流表选的是0.6 A量程，读数时以下面的刻度为准，故读数为0.44 A.(2)在方格纸上取合适的标度，使图像尽量多地分布在整个坐标纸上．图像与纵轴的交点对应读数为电动势的值，图像斜率的绝对值就是内阻．8．[2015·四川卷] J7(2)用实验测一电池的内阻r和一待测电阻的阻值R x.已知电池的电动势约6 V，电池内阻和待测电阻阻值都为数十欧．可选用的实验器材有：电流表A1(量程0～30 mA)；电流表A2(量程0～100 mA)；电压表V(量程0～6 V)；滑动变阻器R1(阻值0～5 Ω)；滑动变阻器R2(阻值0～300 Ω)；开关S一个，导线若干条．某同学的实验过程如下：Ⅰ.设计如图1-6所示的电路图，正确连接电路．图1-6Ⅱ.将R 的阻值调到最大，闭合开关，逐次调小R 的阻值，测出多组U 和I 的值，并记录．以U 为纵轴，I 为横轴，得到如图1-7所示的图线．图1-7Ⅲ.断开开关，将R x 改接在B 、C 之间，A 与B 直接相连，其他部分保持不变．重复Ⅱ的步骤，得到另一条U -I 图线，图线与横轴I 的交点坐标为(I 0，0)，与纵轴U 的交点坐标为(0，U 0)．回答下列问题：①电流表应选用______，滑动变阻器应选用______；②由图1-7的图线，得电源内阻r ＝________Ω；③用I 0、U 0和r 表示待测电阻的关系式R x ＝________，代入数值可得R x ；④若电表为理想电表，R x 接在B 、C 之间与接在A 、B 之间，滑动变阻器滑片都从最大阻值位置调到某同一位置，两种情况相比，电流表示数变化范围________，电压表示数变化范围________．(均选填“相同”或“不同”)[答案] (2)①A 2 R 2 ②25 ③U 0I 0－r ④相同不同 [解析] (2)①根据题意，电池内阻和待测电阻阻值均为数十欧，从电路图可以看出，滑动变阻器采用限流接法，故滑动变阻器应选R 2；又电池的电动势为6 V ，由欧姆定律可知电流表A 1量程太小，故电流表选用A 2.②由闭合电路欧姆定律可知E ＝U ＋Ir ，即U ＝E －Ir ，U -I 图线的斜率的绝对值表示电池的内阻，从U -I 图线可以得出r ＝25 Ω.③将R x 改接在B 、C 之间后，由闭合电路欧姆定律有E ＝U ＋I (R x ＋r )，即U ＝E －I (R x ＋r )，可知U 0I 0＝R x ＋r ，则R x ＝U 0I 0－r . ④滑动变阻器接入电路的阻值变化相同时，电流表示数变化范围相同，电压表测的是不同电阻两端的电压，所以示数变化范围不同．J8实验：多用电表的使用(用多用电表探索黑箱内的电学元件) 34．[2015·广东卷]J4J7J8(2)某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表(内阻约为3 kΩ)、电流表(内阻约为1 Ω)、定值电阻等．(a)(b)(c)图1-8①使用多用电表粗测元件X的电阻．选择“×1”欧姆挡测量，示数如图1-8(a)所示，读数为______Ω.据此应选择图1-8中的________(填“b”或“c”)电路进行实验．②连接所选电路，闭合S；滑动变阻器的滑片P从左向右滑动，电流表的示数逐渐________(填“增大”或“减小”)；依次记录电流及相应的电压；将元件X换成元件Y，重复实验．(a)(b)图1-9③图1-9(a)是根据实验数据作出的U-I图线，由图可判断元件________(填“X”或“Y”)是非线性元件．④该小组还借助X和Y中的线性元件和阻值R＝21 Ω的定值电阻，测量待测电池的电动势E和内阻r，电路如图1-9(b)所示．闭合S1和S2，电压表读数为3.00 V；断开S2，读数为1.00 V．利用图1-9(a)可算得E＝________V，r＝________Ω(结果均保留两位有效数字，视电压表为理想电压表)．[答案](2)①10b②增大③Y④3.20.50[解析] (2)①因倍率为“×1”，故指针所指的数字即为读数，为10 Ω；由于待测电阻的阻值比电压表的内阻小得多，故采用电流表外接的方式测量电阻，即选择b；②滑动变阻器的滑片P向右滑动时，由于加在待测电阻两端的电压逐渐增大，故电流表的示数也逐渐增大；③由图(a)知，元件X 的电流与电压成正比，故为线性元件；而元件Y 的电流与电压不成正比，故Y 是非线性元件；④由图可知，线性元件的电阻为R X ＝3.00.3Ω＝10 Ω，若S 1、S 2都闭合，则电阻R 被短路，电路中的电流I ＝U R X ＝310A ＝0.3 A ，由闭合电路的欧姆定律得E ＝U ＋Ir ，断开S 2后，电流I ′＝U ′R X ＝110A ＝0.1 A ，故E ＝U ′＋I ′(R ＋r )，两式联立并代入数据得：E ＝3.2 V ，r ＝0.50 Ω.J9 实验：传感器的简单应用J10 电学实验综合19.(2) J10某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图1-8甲所示，现已完成部分导线的连接．①实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大，请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；图1-8②某次测量，电流表指针偏转如图乙所示，则电流表的示数为________A ；③该小组描绘出的伏安特性曲线如图丙所示，根据图线判断，将________只相同的小电珠并联后，直接与电动势为3 V 、内阻为1 Ω的电源组成闭合回路，可使小电珠的总功率最大，其总功率的值约为________W(保留两位小数)．[答案] (2)①连线如图所示 ②0.44 ③4 2.22～2.28[解析] (2)①电流表的示数从零开始逐渐增大，说明滑动变阻器应该用分压式接法． ③设有n 个小电珠并联，每个小电珠的电压为U ，电流为I ，则当小电珠的总功率(相当于电源的输出功率)最大时，外电阻和电源内阻相等，所以U ＝1.5 V ，nI ＝E －U r＝1.5 A ，即每个小电珠两端的电压为1.5 V ．从题目所给的U -I 图可以看出，当U ＝1.5 V 时，I ＝0.37 A ，所以小电珠个数n ＝1.5 A 0.37 A ≈4，小电珠的总功率P ＝U 2R 总＝U 2r＝2.25 W. 12．[2015·海南卷] J10某同学利用图(a)所示电路测量电容器充电时两极板间的电压随时间的变化．实验中使用的器材为：电池E (内阻很小)、开关S 1和S 2、电容器C (约100 μF)、电阻R 1(约200 k Ω)、电阻R 2(1 k Ω)、电压表V(量程6 V)、秒表、导线若干．图(a)图(b) 图(c)(1)按图(a)所示的电路原理图将图(b)中实物图连线．(2)先闭合开关S 2，再断开开关S 2；闭合开关S 1，同时按下秒表开始计时．若某时刻电压表的示数如图(c)所示，电压表的读数为________V(保留2位小数)．(3)该同学每隔10 s 记录一次电压表的读数U ，记录的数据如下表所示．在下面的坐标纸上绘出U -t 图线．已知只有一个数据点误差较大，该数据点对应的表中的时间是________s.时间t /s10.0 20.0 30.0 40.0 50.0 60.0 电压U /V2.143.454.23 4.515.00 5.18图1-10(4)电路中C、R2和S2构成的回路的作用是__________________________________．[答案] (1)如图所示(2)3.60(3)图线略40．0(4)实验前使电容器充分放电[解析] (2)电压表量程为6 V，分度值为0.1 V，所以读数为3.60 V(估读到下一位)．(3)用平滑的曲线把大部分点拟合在一起，发现电压表示数变化越来越慢，40.0 s对应的数据偏离曲线较大(30.0 s到40.0 s的电压值变化过快，与整条曲线的变化趋势不符)．(4)实验前电容器不能带电，这个回路使电容器充分放电，不影响后续实验．10．[2015·江苏卷] 小明利用如图1-8所示的实验装置测量一干电池的电动势和内阻．图1-8(1)J10图1-8中电流表的示数为________A.(2)J7调节滑动变阻器，电压表和电流表的示数记录如下：U(V) 1.45 1.36 1.27 1.16 1.06I(A)0.120.200.280.360.44请根据表中的数据，在图1-9上作出U-I图线．图1-9由图线求得：电动势E＝________V；内阻r＝________Ω.(3)J7实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合．其实，从实验误差考虑，这样的操作不妥，因为________________________________________________________________________．10．(1)0.44(2)U-I图线如图 1.60(1.58～1.62都算对)1．2(1.18～1.26都算对)(3)干电池长时间使用后，电动势和内阻会发生变化，导致实验误差增大．[解析] (1)电流表选的是0.6 A量程，读数时以下面的刻度为准，故读数为0.44 A.(2)在方格纸上取合适的标度，使图像尽量多地分布在整个坐标纸上．图像与纵轴的交点对应读数为电动势的值，图像斜率的绝对值就是内阻．23．[2015·全国卷Ⅱ] J10电压表满偏时通过该表的电流是半偏时通过该表电流的两倍．某同学利用这一事实测量电压表的内阻(半偏法)，实验室提供的器材如下：待测电压表V(量程3 V，内阻约为3000 Ω)，电阻箱R0(最大阻值为99999.9 Ω)，滑动变阻器R1(最大阻值100 Ω，额定电流2 A)，电源E(电动势6 V，内阻不计)，开关两个，导线若干(1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整．图1-8(2)根据设计的电路，写出实验步骤：________________________________________________________________________.(3)将这种方法测出的电压表内阻记为R V′，与电压表内阻的真实值R V相比，R V′________R V(填“>”“＝”或“<”)，主要理由是________________________________________________________________________ ________________________________________________________________________.[答案] (1)实验电路图如图所示．(2)移动滑动变阻器的滑片，以保证通电后电压表所在支路分压最小；闭合开关S1、S2，调节R1，使电压表的指针满偏；保持滑动变阻器滑片的位置不变，断开S2，调节电阻箱R0使电压表的指针半偏；读取电阻箱所示的电阻值，此即为测得的电压表内阻．(3)>断开S2，调节电阻箱使电压表成半偏状态，电压表所在支路总电阻增大，分得的电压也增大；此时R0两端的电压大于电压表的半偏电压，故R V′>R V.23．J10[2015·全国卷Ⅰ] 图1-8(a)为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路．(a)(b)图1-8(1)已知毫安表表头的内阻为100 Ω，满偏电流为1 mA；R1和R2为阻值固定的电阻．若使用a和b两个接线柱，电表量程为3 mA；若使用a和c两个接线柱，电表量程为10 mA.由题给条件和数据，可求出R1＝________Ω，R2＝________Ω.(2)现用一量程为3 mA、内阻为150 Ω的标准电流表A对改装电表的3 mA挡进行校准，校准时需选取的刻度为0.5、1.0、1.5、2.0、2.5、3.0 mA.电池的电动势为1.5 V，内阻忽略不计；定值电阻R0有两种规格，阻值分别为300 Ω和1000 Ω；滑动变阻器R有两种规格，最大阻值分别为750 Ω和3000 Ω.则R0应选用阻值为________Ω的电阻，R应选用最大阻值为________Ω的滑动变阻器．(3)若电阻R1和R2中有一个因损坏而阻值变为无穷大，利用图(b)的电路可以判断出损坏的电阻．图(b)中的R′为保护电阻，虚线框内未画出的电路即为图(a)虚线框内的电路．则图中的d点应和接线柱________(填”b”或”c”)相连．判断依据是：________________________________________________________________________ ________________________．23．(1)1535(2)3003000(3)c闭合开关时，若电表指针偏转，则损坏的电阻是R1；若电表指针不动，则损坏的电阻是R2[解析] (1)分析电路结构，根据并联电路分流规律，得(R1＋R2)× 2＝100 Ω，9R1＝100 Ω＋R2，解得R1＝15 Ω，R2＝35 Ω.(2)根据电流表校准的刻度，可知电路中总阻值最大为1.5 V0.000 5 A＝3000 Ω，最小阻值为1.5 V0.003 A＝500 Ω.若定值电阻选择1000 Ω，则无法校准3.0 mA，所以定值电阻选择300 Ω.由于最大阻值要达到3000 Ω，所以滑动变阻器要选择3000 Ω.(3)若接在b端，则电路总是闭合的，不能具体判断哪一个电阻损坏了．22．[2015·山东卷] J10如图1-9甲所示的电路中，恒流源可为电路提供恒定电流I0，R 为定值电阻，电流表、电压表均可视为理想电表．某同学利用该电路研究滑动变阻器R L消耗的电功率．改变R L的阻值，记录多组电流、电压的数值，得到如图乙所示的U-I关系图线．甲乙图1-9回答下列问题：(1)滑动触头向下移动时，电压表示数________(填“增大”或“减小”)．(2)I0＝________A.(3)R L消耗的最大功率为________W(保留一位有效数字)．[答案] (1)减小(2)1.00(0.98、0.99、1.01均正确)(3)5[解析] (1)滑动触头向下移动，滑动变阻器连入电路的电阻减小，电路总电阻减小，因为总电流不变，所以总电压减小，电压表示数减小．(2)电压表示数与电流表示数之间的关系为U＝(I0－I)R＝I0R－IR，由图像横轴截距得I0＝1.00 A.(3)由U-I图线可得R＝20 Ω，R L消耗的功率P＝UI＝I0RI－I2R，由二次函数的规律得R L 最大功率为5 W.9．F3，G3，J10[2015·天津卷] (1)如图1-8所示，在光滑水平面的左侧固定一竖直挡板，A球在水平面上静止放置，B球向左运动与A球发生正碰，B球碰撞前、后的速率之比为3∶1，A球垂直撞向挡板，碰后原速率返回．两球刚好不发生第二次碰撞，A、B两球的质量之比为________，A、B碰撞前、后两球总动能之比为________．图1-8(2)某同学利用单摆测量重力加速度．①为了使测量误差尽量小，下列说法正确的是________________________________________________________________________．A．组装单摆须选用密度和直径都较小的摆球B．组装单摆须选用轻且不易伸长的细线C．实验时须使摆球在同一竖直面内摆动D．摆长一定的情况下，摆的振幅尽量大②如图1-9所示，在物理支架的竖直立柱上固定有摆长约1 m的单摆．实验时，由于仅有量程为20 cm、精度为1 mm的钢板刻度尺，于是他先使摆球自然下垂，在竖直立柱上与摆球最下端处于同一水平面的位置做一标记点，测出单摆的周期T1；然后保持悬点位置不变，设法将摆长缩短一些，再次使摆球自然下垂，用同样方法在竖直立柱上做另一标记点，并测出单摆的周期T2；最后用钢板刻度尺量出竖直立柱上两标记点之间的距离ΔL.用上述测量结果，写出重力加速度的表达式g＝________．图1-9(3)用电流表和电压表测定由三节干电池串联组成的电池组(电动势约4.5 V，内电阻约1 Ω)的电动势和内电阻，除待测电池组、电键、导线外，还有下列器材供选用：A．电流表：量程0.6 A，内电阻约1 ΩB．电流表：量程为3 A，内电阻约0.2 ΩC．电压表：量程3 V，内电阻约30 kΩ。

电磁感应中的力学问题

中电流的总功 3、导体棒或线框的图像问题：分析好大小、方向够长的平行金属导轨，间距L＝0.50 m，导轨平面与水平面间夹角θ＝37°，N、Q间连接一个电阻R ＝5.0 Ω，匀强磁场垂直于导轨平面向上，磁感应强度B＝1.0 T ．将一根质量为m＝0.05 kg的金属棒放在导轨的ab位置，金属棒及导轨的电阻不计．现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与导轨垂直，且与导轨接触良好．已知金属棒与导轨间的动摩擦因数μ＝0.50，当金属棒滑行至cd处时，其速度大小开始保持不变，位置cd与ab之间的距离s＝2.0 m．已知g ＝10 m/s2，sin 37°＝0.60，cos 37°＝0.80.求： (1)金属棒沿导轨开始下滑时的加速度大小； (2)金属棒到达cd处的速度大小；
(2)金属棒到达cd处的速度大小； (3)金属棒从ab位置运动到cd位置所用的时间．
(3)设金属棒从ab位置运动到cd位置所用的时间为t 、电流为i
，由动量定理有：
∑(mgsinθ －μmgcos θ －BiL)t＝mv 又：
E I R
E t
q I t
q
it
BLs
例题三如图所示， ABCD 为固定的水平光滑矩形金属导轨，处在方向竖直向下，磁感应强度为 B的匀强磁场中， AB间距为 L，左右两端均接有阻值为 R的电阻，质量为m、长为L且不计电阻的导体棒 MN放在导轨上，与导轨接触良好，并与轻质弹簧组成弹簧振动系统．开始时，弹簧处于自然长度，导体棒 MN具有水平向左的初速度 v0 ，经过一段时间，导体棒 MN 第一次运动到最右端这一过程中AB间R上产生的焦耳热为Q，则( AC ) A．初始时刻导体棒所受的安培力大小为 B．当导体棒再一次回到初始位置时，AB间电阻的热功率为 C．当导体棒第一次到达最右端时

【备战2015】全国2015届高考物理试题汇编(第四期)J2 闭合电路的欧姆定律(含解析)

J 单元电路目录 J1 局部电路与其规律 (1)J2 闭合电路的欧姆定律 (1)J3 电路综合问题 (17)J4 实验：描绘小电珠的伏安特性曲线 (19)J5 实验：测定金属的电阻率 (22)J6 实验：把电流表改装成电压表 (26)J7 实验：测定电源的电动势和内阻 (27)J8 实验：多用电表的使用〔用多用电表探索黑箱内的电学元件〕 (34)J9 实验：传感器的简单应用 (34)J10 电学实验综合 (35)J1 局部电路与其规律J2 闭合电路的欧姆定律【【原创纯word 版精品解析】物理卷·2015届山东省师大附中高三第一次模拟考试〔201409〕】20．用一根横截面积为S 、电阻率为p 的硬质导线做成一个半径为r 的圆环，ab 为圆环的一条直径．如下列图，在ab 的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，方向如图，磁感应强度大小随时间的变化率()0B k k t∆=<∆，如此A ．圆环中产生逆时针方向的感应电流B ．圆环具有扩张的趋势C ．圆环中感应电流的大小为2krS pD.图中a 、b 两点间的电压20.25U k r π=【知识点】法拉第电磁感应定律；闭合电路的欧姆定律；楞次定律．J2 L1 L2 【答案解析】BD 解析：A 、磁通量向里减小，由楞次定律“增反减同〞可知，线圈中的感应电流方向为顺时针，故A 错误；B 、由楞次定律的“来拒去留〞可知，为了阻碍磁通量的减小，线圈有扩张的趋势；故B 正确；C 、由法拉第电磁感应定律可知，E=221222Bs B r k r t t ππ∆∆==∆∆，感应电流I=44Es KSr r ρπρ=，故C 错误；D 、与闭合电路欧姆定律可知，ab 两点间的电势差为2E =|14k πr 2|，故D 正确；应当选BD ．【思路点拨】由题意可知，磁通量减小，由楞次定律可判断感应电流的方向；由法拉第电磁感应定律可得出感应电动势；由闭合电路的欧姆定律可得出ab 间的电势差．此题应注意ab 两点的电势差为电源的路端电压，故应为不在磁场中的局部两端的电压．【【原创纯word 版精品解析】物理卷·2015届山东省师大附中高三第一次模拟考试〔201409〕】16.如下列图，金属杆ab 以恒定的速率v 在光滑平行导轨上向右滑行.设整个电路中总电阻为R(恒定不变)，整个装置置于垂直纸面向里的匀强磁场中，如下表示正确的答案是A ．ab 杆中的电流与速率v 成正比B ．磁场作用于ab 杆的安培力与速率v 成正比C ．电阻R 上产生的电热功率与速率v 的平方成正比 D.外力对ab 杆做功的功率与速度v 成正比【知识点】导体切割磁感线时的感应电动势；闭合电路的欧姆定律；电功、电功率． J2 L2【答案解析】ABC 解析：A 、电动势E=BLv ，如此电流强度I=E BLv R R=，知电流强度与速率成正比．故A 正确． B 、F A =BIL=22B L v R．知安培力与速率成正比．故B 正确． C 、根据P=I 2R ，I=BLv R，如此P=222B L v R ，知电阻R 产生的热功率与速率的平方成正比．故C 正确； D 、P=Fv=F A v=222B L v R，知外力的功率与速率的平方成正比．故D 错误．应当选ABC 【思路点拨】根据E=BLv 求出感应电动势，再根据欧姆定律得出电流强度，从而知道电流强度与速率v 的关系．根据F A =BIL 得出安培力与与速率的关系．根据P=I 2R 得出电功率与速率的关系．因为导体杆做匀速运动，所以F=F A ，根据P=Fv 得出外力功率与速率的关系．解决此题的关键掌握导体切割磁感线产生的感应电动势E=BLv ，以与安培力的公式F A =BIL ．【【原创纯word 版精品解析】物理卷·2015届山东省师大附中高三第一次模拟考试〔201409〕】13．如下列图的电路中，电源内阻不可忽略，假设调整可变电阻R 的阻值，可使电压表○V 的示数减小△U(电压表为理想电表)，在这个过程中A ．通过Rt 的电流减小，减少量一定等于△U ／R 1B.R 2两端的电压增加，增加量一定等于△UC ．路端电压减小，减少量一定等于△UD ．通过R 2的电流增加，但增加量一定小于△U ／R 2【知识点】闭合电路的欧姆定律．J2【答案解析】AD 解析：A 、因电压表示数减小，而R 1为定值电阻，故电流的减小量一定等于1U R ∆，故A 正确；B 、R 1两端的电压减小，如此说明R 2与内阻两端的电压均增大，故R 2两端的电压增加量一定小于△U ，故B 错误；C 、因内电压增大，故路端电压减小，由B 的分析可知，路端电压的减小量一定小于△U ，故C 错误；D 、由B 的分析可知，R 2两端的电压增加量一定小于△U ，故电流的增加量一定小于2U R ∆，故D 正确；应当选AD ．【思路点拨】由图可知，R 1与R 并联后与R 2串联，电压表测并联局部的电压；由欧姆定律可知，通过R 1的电流的变化量；由闭合电路欧姆定律可得出电路中电流的变化量，如此可得出路端电压的变化量与R 2两端电压的关系,此题考查欧姆定律中的动态分析，因此题要求分析电流与电压的变化量，故难度稍大，要求学生能灵活选择闭合电路的欧姆定律的表达形式．【【原创纯word 版精品解析】物理卷·2015届山东省师大附中高三第一次模拟考试〔201409〕】12．如下列图，垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度朝两个方向匀速拉出磁场，如此导体框从两个方向移出磁场的两过程中A ．导体框所受安培力方向一样B ．导体框中产生的焦耳热一样。

2015年全国高考物理模拟试题专题汇编专题5电路与电磁感应第2讲电磁感应(A)(含解析)

专题5 电路与电磁感应第2讲电磁感应（A卷）一．选择题1.(2015･丰台区二练･20). 一个质点运动的v-t图象如图甲所示，任意很短时间△t内质点的运动可以近似视为匀速运动，该时间内质点的位移即为条形阴影区域的面积，经过累积，图线与坐标轴围成的面积即为质点在相应时间内的位移。

利用这种微元累积法我们可以研究许多物理问题，图乙是某物理量y随时间t变化的图象，关于此图线与坐标轴所围成的面积，下列说法中不正确．．．的是A．如果y轴表示作用力，则面积等于该力在相应时间内的冲量B．如果y轴表示力做功的功率，则面积等于该力在相应时间内所做的功C．如果y轴表示流过用电器的电流，则面积等于在相应时间内流过该用电器的电荷量D．如果y轴表示变化磁场在金属线圈产生的电动势，则面积等于该磁场在相应时间内磁感应强度的变化量2.(2015･大庆三检･14).下列关于物理量或物理常数说法正确的是（）A.引力常量Ｇ、静电力常量K、真空中光速с，元电荷e等物理常数是一个固定的数值与任何的因素都无关B.电阻率是反映材料导电性能的物理量，仅与材料种类有关，与温度、压力和磁场等外界因素无关C.自感系数是表示线圈产生自感能力的物理量，跟线圈的形状、长短、匝数、电流变化快慢以及是否有铁芯等因素有关D.电容是表征电容器容纳电荷本领的物理量.由C=Q/U可知电容的大小是由Q（带电量）或U （电压）决定的3.(2015･北京朝阳二练･19)．物理课上，老师做了一个“电磁阻尼”实验：如图所示，弹簧上端固定，下端悬挂一个磁铁，将磁铁托起到某一高度后放开，磁铁能上下振动较长时间才停下来；如果在磁铁下方放一个固定的铝质圆环，使磁极上下振动时穿过它，磁铁就会很快地停下来。

某同学另找器材再探究此实验。

他安装好器材，经反复实验后发现：磁铁下方放置圆环，并没有对磁铁的振动产生影响，对比老师演示的实验，其原因可能是图乙图甲A ．弹簧的劲度系数太小B ．磁铁的质量太小C ．磁铁的磁性太强D ．圆环的材料与老师用的不同4.（2015･聊城二模･16）.如图（a ）所示，一个半径为r 1、匝数为n 、电阻值为R 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路，导线的电阻不计。

四川省南部中学2015届高三上学期理科综合第十五次周练物理试题 Word版含答案

南部中学高2012级理科综合周练（十五）物理部分一、选择题（本题共7道小题，每小题6分，共42分）1、自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。

下列说法中不正确的是（）A.奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B.欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C.法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D.焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系2、如图所示，物体a、b和c叠放在水平桌面上，水平力 F b=5 N、F C=10 N分别作用于物体 b、c上，a、b和c仍保持静止。

以f1、f2、f3分别表示a与b、b与c、c与桌面间的静摩擦力的大小则（）A．f1=0，f2=5N，f3=5N B．f1=5N，f2=5N，f3=0C．f1=5N，f2=0，f3=5N D．f1=0，f2=10 N，f3=5 N3、甲、乙两辆汽车沿平直公路同时由静止开始向同一方向运动的v－t图象如题17图所示，则下列说法正确的是( )A．0～2t时间内两车一定有两次相遇时刻B．在t～2t时间内的某时刻，两车相遇C．0～t时间内，甲的平均速度大于乙的平均速度D．0～2t时间内，甲的平均速度大于乙的平均速度4、按照我国月球探测活动计划，在第一步“绕月”工程圆满完成任务后，开展了第二步“落月”工程，在2013年完成。

假设月球半径为R，飞船沿距月球表面高度为3R的圆形轨道Ⅰ运动，到达轨道的A点，点火变轨进入椭圆轨道Ⅱ，到达轨道Ⅱ的近月点B再次点火进入近月轨道Ⅲ绕月球做圆周运动。

下列判断正确的是（）A ．飞船在轨道Ⅰ上的运行速率是在轨道Ⅲ上运行速率的1/2倍B 9倍C ．飞船在A 点点火变轨的瞬间，动能增加D ．在轨道Ⅱ上稳定运行时，飞船在A 点的线速度等于在B 点的线速度5. 如下图所示，高为h=0．8m 的平台上，覆盖一层薄冰，现有一质量为50kg 的滑雪爱好者，以一定的初速度向平台边缘滑去，着地前的速度方向与水平地面的夹角为45°。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1
2015届九年级上期物理
第一次周考

A卷（100分）
一、单项选择题（每题2分，共30分）
1．下列说法正确的是 ( )
A．物质是由大量分子组成的，分子间可以有间隙，也可以没有间隙
B．固体不易被压缩，说明分子间只有斥力，没有引力
C．同种电荷相互排斥，异种电荷相互吸引
D．地球是宇宙的中心，太阳围绕地球做圆周运动
2．下列景象中，能说明分子在永不停息地运动的是 ( )
A．柳絮飞扬 B．荷花飘香 C．落叶飘零 D．烟波浩淼
3．如图1所示的四个实验现象中，能够说明分子间存在引力的是

4．关于温度、热量和内能，下列说法正确的是（）
A．0 ℃的冰内能为零
B．两个物体温度相同，它们之间就不能发生热传递
C．物体温度越高，所含热量越多
D．50 ℃水的内能一定比10 ℃水的内能多
5．如图2所示实验或事例，属于内能转化为机械能的是（）

6．以下说法正确的是（）

空气
玻璃
二氧化
热水
冷水

A B C D
图1

图2
2

A. 物体放出热量后温度一定降低 B. 物体温度升高一定吸收热量
C. 物体温度越高，所含热量越多 D. 以上说法都不对
7．下列情况中，物质的特性——比热容会发生变化的是( )
A、水温从80OC上升到90OC B、把铁圆柱体拉成细铁丝
C、砖块被压成了粉末 D、冰雪融化
8．汽车、拖拉机的发动机常用水做冷却剂．是因为水具有( )
A．较小的密度 B．较大的比热容 C．较低的凝固点 D．较高的沸点
9．一瓶酒精倒掉一半，剩下的半瓶酒精的密度、比热容、热值和原来相比，以下的说法正确
的是（）
A、只有密度和热值不变 B、只有密度和比热容不变
C、只有比热容和热值不变 D、三个都不变
10．对于比热容的公式c=Q/(m·Δt)，以下说法正确的是（）
A．若吸收的热量增大一倍，则比热容增大一倍
B．若质量增大一倍，则比热容减至一半
C．若加热前后的温度差增大一倍，则比热容增大一倍
D．无论质量多大，比热容都一样
11.在相同的加热条件下，对质量为m1、比热容为c1的物质A和
质量为m2、比热容为c2的物质B均匀加热，物质A、B的温度随
加热时间的变化情况如图3所示，根据图象分析，可推断出正
确的结论是（）
A．若c1=c2，则m1＜m2 B．若c1＞c2，则m1＞m2
C．若m1=m2，则c1＜c2 D．若m1=m2，则c1＞c2
12.图4表示四冲程内燃机工作时各冲程的示意图，其中属于压缩冲程的是
（）

13.柴油机甲的热机效率比柴油机乙高，这说明（）
A．甲的功率比乙的大 B．甲做的功比乙的多
C．甲消耗的柴油比乙的少 D．甲柴油机内能转化为机械能的百分比大
14. 如图5，下列说法正确的是（）
A.断开S1、S3，闭合S2灯都不亮
B.断开S3、S2，闭合S1两灯都亮
C.断开S1、S2，闭合S3电路是通路
D.断开 S1，闭合S2、S3电源可能被烧坏

图5

图4
图3
3

15. 小明家台灯的插头插在如图6所示的插座上，插座上有一个开关和一个指示灯（相当于
电阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明
断开或闭合S1、S2时，记录现象如下表。则符合事实的电路图是( )

二、填空题（每空2分，共36分）
16．用如图7的装置演示气体扩散现象，其中一瓶装有密度比空气大的
红棕色二氧化氮气体，另一瓶装有空气．为了有力地证明气体发生扩散，
装二氧化氮气体的应是_____（选填“A”或“B”）瓶．扩散现象说明气
体分子______________________．
17．将一壶水置于炉火上加热，水的温度会升高，它的内能将______，
这是通过_____的方式改变水的内能。
18. 气锅鸡是云南的名菜之一，“舌尖上的中国”曾播放过．其做法是：将盛有小鸡块和佐料
的气锅放在盛有清水的汤锅之上，再放到火上蒸．为了保持鸡肉原汁原味，主要是蒸气通过气
锅中间的气嘴将鸡蒸熟．汤汁是蒸气（填物态变化名称）而形成的．蒸熟后，闻到鸡肉
的浓香味，这是一种现象．
19. 如图8所示，在两个相同的烧杯中分别盛有质量、初温都相等的
水和牛奶，用两个相同酒精灯对其加热．
（1）加热过程中，发现要使它们上升相同的温度，需给水加热的时间
要长一些，这是因为_______________．
（2）停止加热后，在相同时间内，盛有____的烧杯（填“水”或“牛
奶”）温度下降得快些．
20. 铜的比热容是铅的比热容的3倍。质量之比为3:2的铜块和铅块，若它们吸热之比为5:6，
则他们温度升高之比为_________.若质量之比仍为3:2，要使它们升高的温度相等，则吸收的
热量之比为__________.
21.一台柴油机飞轮的转速为2400 r/min，则每秒完成冲程数为_______.若活塞每次做功为
800J，则该柴油机的功率为_______.
22.如图9所示,当开关均断开时，两灯是联的；当开关都闭合时，他们是联的。

23.汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶
尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转
向灯的连接方式为 .要打开转向灯，司机需拨动一下方
向盘的一根杆子，这根杆子的作用相当于电路中的 .

B．
A．

C．
D．

电源
S1
S2

L1
L2

电源
· · S1 S2 L1 L2 电源 · S1 S2 L1 L2 ·
电源

S2
L1

L2
· ·

指示灯L1
开关S1

图6

图7
图8

图9
4

24. 如图10所示，为了使L1和L2串联，应用导线连接的接线柱是______.为了使L1和L2并联，
应用导线连接的接线柱是______.

三、作图与计算题（共18分）
25．按以下要求作图。（1）根据实物图，画出对应的电路图；（2）请根据电路图，连接好实物电路 26．（1）使40g 0℃的冰温度降低到-10℃，能放出多少热量？（2）如果（1）中这些热量用来给水加热，可使多少g 5℃的水温度升高10℃？（已知：c冰=2.1×103J/（kg·℃），c水=4.2×103J/（kg·℃）） 27．我国自主研制的某型新一代战斗机，它具备超音速巡航、电磁隐身、超机动性、超视距攻击等优异性能，该飞机最大起飞质量为37t，最大飞行高度达20000m，最大航行速度达2.5倍声速（合3060km/h），最大载油量为10t，飞机航行时所受阻力的大小与速度的关系见下表：速度v/（m/s） 100 200 300 400 500 阻力f/N 0.3×104 1.2×104 2.7×104 4.8×104 7.5×104 已知飞机发动机燃油完全燃烧的能量转化为机械能的效率是40%，飞机使用的航空燃油的热值为5×107J/kg．求：（1）飞机发动机完全燃烧10t燃油获得的能量是多少焦？（2）当飞机以400m/s的速度巡航时，飞机发动机的输出功率是多少千瓦？（3）若在飞机油箱中加满燃油，并且以500m/s的速度巡航时，飞机的最大航程约是多少千米？
图10
5
四、实验探究题（每空2分，共16分）
28．小红在探究砂石和水的吸、放热性能时，采用如图11甲和乙所示的装置．
（1）本实验中用加热时间的长短来表示______________．
（2）小红用两个完全相同的酒精灯分别给质量为200g的水和砂石加热相同的时间，将实验数
据记录在下表中．请将图乙中水加热后的温度填写在下表的空格处．

物质名称加热前温度/℃ 加热后温度/℃
加热的时间
/min

水 24 2
砂石 24 274 2
根据表中的数据，结合水的比热容，小红计算出砂石的比热容为________J/（kg•℃）．
（3）小红查比热容表发现，砂石的比热容为0.92×103J/（kg•℃）．通过实验得到砂石比热
容与砂石真实比热容之间存在差异的原因是_____________．

29．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已
知．（注：燃料完全燃烧放热用Q放=mq计算，某燃料的热值用q表示；其质量用m表示）．自
己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了图12所示的装置进行实验，
记录结果见下表：

燃料加热前的水温/℃ 燃料燃尽后水温/℃
煤油 25 44
菜籽油 25 34
（1）为了保证实验结论的可靠，小明同学选择了两套相同
装置，在实验中除了控制水的初温相同，还应控制：水的_____相同，煤油和菜籽油的_____
相同．
（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是________．
（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么利用此实验方法计算
出的热值将比真实值________（偏大/偏小）．
