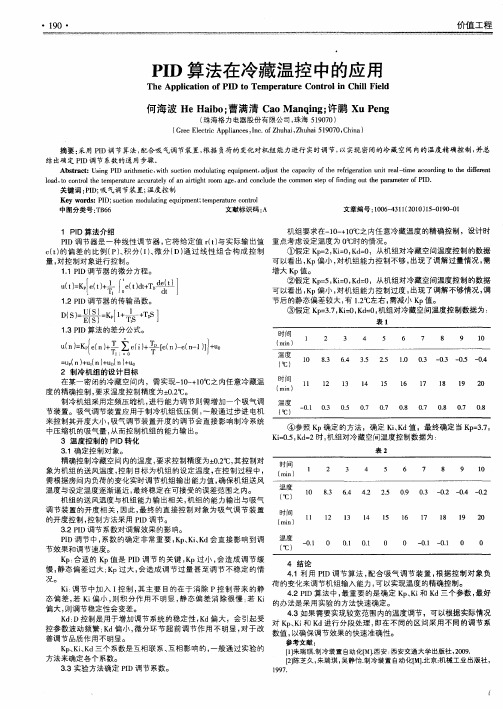

PID算法在冷藏温控中的应用
（ ｅ ｌｃｒ ｐ ｌ ｎｅ ，ｎ ． ｆ ｈ ｈ ｉＺ ｕ ａ ５ ９ ７ Ｃ ｉａ） ＧｒｅＥｅｔ ｃＡ ｐｉ ｃｓＩｃ ｏ ｕ ａ，ｈ ｈ ｉ ０ ０，ｈｎ ｉ ａ Ｚ １
摘要 ： 用 ＰＤ调 节算 法 ， 采 Ｉ 配合吸 气调节 装置 ， 根据 负荷 的 变化对 机组 能力进 行 实时调 节 ， 实现 密闭 的冷藏 空 间 内的 温度精 确控 制 ， 总 以 并
文章编号 ：０ ６ ４ １（ ０ ０ １— １０ ０ １０ — ３ １２ １ ５ ０９ － １ Ｊ
机组要求在一 ０ ＋ ０Ｃ １一 １￣之内任意冷藏 温度 的精确控制 ，设计时 １ ｌ ＰＤ算法介绍 ＰＤ调节器是一种线性调节器 ， Ｉ 它将给定值 ｒｔ与实际输 出值 重 点 考虑 设 定 温 度 为 ０ （） ℃时 的 情 况 。 ｅ ｔ的偏差 的比例 （ ）积 分（ ）微 分（ 通 过线 性组合 构成 控 制 （） Ｐ、 Ｉ、 Ｄ） ①假定 Ｋ ＝ ， ｉ０ Ｋ ： ，从机组对冷藏空间温度控制 的数据 ｐ２Ｋ＝ ，ｄ０ 量， 对控 制 对 象 进 行控 制。 可以看出， ｐ偏 小 ， Ｋ 对机组能力控制不够 ， 出现 了调解过量情 况， 需 增大 Ｋ 值。 ｐ １１ＰＤ调 节 器 的微 分 方程 。 ． Ｉ ｒ ． ， ｔ １ ， 、 １ ②假定 Ｋ ＝ ， ｉ０ Ｋ ＝ ，从机组对冷藏空间温度控制 的数据 ｐ５Ｋ＝ ，ｄ０ ｕｔ Ｋ｝ ｔ Ｊ （ ｄ Ｔ 旦ｔＪ （： Ｐ （）ｌ 』０ ｔ ｔ Ｄｔ Ｊ ） ｌ ＋ １ ）＋ ｉ ｅ ｅ ｌ ｔ 可 以看出 ，ｐ偏 小 ， Ｋ 对机组能力控制过度 ， 出现 了调解不够 情况 ， 调 节后的静态偏差较大 ， １ ℃左右 ， 有 ． ２ 需减小 Ｋ ｐ值 。 １ Ｉ ． ＰＤ调节器 的传输 函数。 ２ ③假定 Ｋ ＝ ．， ｉ０ Ｋ ＝ ， ｐ ３ Ｋ＝ ， ｄ ０ 机组对冷藏 空间温度控 制数据为 ７
综合电子设计题目
题目一：多功能计数器设计一、任务设计并制作一台测量正弦信号的频率、周期和相位差的多功能计数器。
二、要求1、频率测量a ．测量范围：1Hz ～10MHz ；信号幅度范围：～5Vrms 。
b ．测量误差≤10-6。
2、周期测量a ．测量范围：1μs ～1s ；信号幅度范围：～5Vrms ；b ．测量误差≤10-6。
3、相位差测量a ．量程：0～360°；测量准确度：1°；分辨率：°。
b ．信号频率范围：10Hz ～100kHz ；信号幅度范围：～5Vrms 。
题目二：高功率因数电源设计一、任务设计并制作一台具有功率因数校正环节(PFC)的整流电源，要求输出直流电压U O 为36V ，最大负载电流为2A ，负载为电阻性负载，其电路原理框图如图1所示。
图1 高功率因数整流电源示意图二、要求1、当电压U 2为(15～19)V ，负载电流I O 为～2)A 时，要求输出电压U O 稳定在36V ，其误差的绝对值小于5% 。
I 2U I =220V A CU 2=18V AC隔 离 变压器整流电路 PFC 控制电路I oU OR L2、变压器副边电流I2的波形应为正弦波，失真度小于5% 。
3、电路功率因数大于（在变压器副边测量）。
4、输出电路具有过流保护功能(输出电流I O达2.5A时自动保护)。
5、当U2电压为18V，负载电流为～2)A时，能对输出电压U O在(30～36)V范围内设定，其测量误差的绝对值小于2% 。
6、设计制作功率因数测量电路，其测量误差的绝对值小于2% 。
题目三：温度监控报警系统一、设计任务：制作一个温度监控报警系统二、设计要求：1、温度测量范围：0～90摄氏度，误差≤摄氏度；2、可通过键盘设定温度值并在数码管上显示设定值，数码管显示精确度≤0.1摄氏度；3、数码管实时显示测量温度值并可以用语音播报测量温度值，其中数码管显示精确度≤0.1摄氏度；4、当温度超出测量范围时，能实现报警；5、能实现通过射频模块无线发送（发射距离﹥100米）；6、可以有其它功能改进和实现特色创新题目四：智能家居无线报警系统设计一、任务设计一套智能家居无线报警系统，它由微处理器(如AT89S51)、无线通信模块、环境监测传感器(门磁开关、红外线传感器、火灾烟感传感器、煤气泄露传感器、玻璃破碎报警器等)和一些外围器件构成，负责家居环境的监测和报警信息的传递。
电子系统设计题目[整理版]
电子系统设计题目1、信号发生器设计设计任务和要求1) 信号产生类型：正弦波、方波和三角波。
2) 输出信号频率范围：100Hz~20KHz。
步进间隔小于等于10Hz。
频率偏移小于5%。
3) 输出信号幅度范围0.1V~5V。
步进0.1V可以调整，误差小于10%。
2、温度测量控制器设计11) 使用AD590温度传感器设计温度测量电路，温度范围-30度—150度。
2) 能进行温度显示3) 温度报警设定，掉电后数据保存。
4) 温度超限报警功能。
3、温度测量控制器设计21) 使用DS18B20温度传感器设计温度测量电路，温度范围-30度—150度。
2) 能进行温度显示3) 温度报警设定，掉电后数据保存。
4) 温度超限报警功能。
4、数控稳压电源设计。
1) 设计一个输出电压为0~30V，输出电流为0.5A；2) 输出电压可调，步进电压0.1V；3) 电压显示；4) 键盘输入调节。
5、直流电机转速测量与控制1) 电机转速测量，并数码管显示，单位为rad/min；2) 电机转速由数字设定，步长为10rad/min；3) 设定与实测转速的误差在1%内。
一块51单片机，1个直流电机，2个8段数码管，1个光电传感器6、小型多路温控采集系统设计1) 测温范围0~100度；2) 测温精度1±℃；3) 设计2路温度采集系统4) 数码管显示温度，显示方式为点测与巡测；5) 测温点与控制显示部分距离为50m 。
7、数字电压表设计1) 测量()V .00020-±的直流电压；2) 测量精度1±%；3) 显示测量电压 4) 语音报测量值8、数字电流测量表设计1) 测量()mA 2000-±的直流电流；2) 测量精度1±%；3) 显示测量电流 4) 语音报测量值9、简易电子琴设计1) 发声器件为8Ω、0.25W 动圈式扬声器；2) 设置至少8个音符的按键；3) +5V 供电4) 演奏3首乐曲10、利用PCF8563，设计2016奥运会倒计时钟1) 具有对表功能2) 显示当前时间和倒计时天数；3）具有停电保持功能。
温度控制系统设计报告——完整
温度控制系统设计方案梅欢杰AP0904227谭兆聪AP0904228王耿禄AP0904229设计要求：1、大体要求①容器内环境温度设定范围：，最小区分度为1℃；②当容器内环境温度降低时（例如用电扇降温），温度控制的静态误差≤1℃；③显示容器内环境的实际温度。
2、发挥部份①采用适当的控制方式，当设定容器内环境温度突变（由30℃提高到50℃）时，减小系统的调节时刻和超调量，同时自动打印其温度随时刻转变的曲线；②温度控制的静态误差≤0.2℃；③采用发光二极管光柱形式和数码形式显示白炽灯灯壁上的温度；④其它。
大体设计思路：由题目要求可知，本系统对温度控制的精度要求比较高，因此考虑利用PID 控制来控制系统温度，而热源的控制采用PWM波来进行精准控制。
由温度传感器来传回温度数据，由单片机处置数据并发出相应的动作，从而保证温度的恒定。
方案论证：（1）温度传感器DS18B20是达拉斯公司生产的数字温度传感器，测温范围在－55℃～＋125℃，采用单总线通信微处置器连接时仅需要一条口线即可实现微处置器与DS18B20的双向通信。
精度能够达到0.0625℃。
（2）主控芯片 51系列的8位单片机 （3）显示及键盘LCD1602液晶显示。
89S52单片机温 度 信 号 采 集 电 路温度控制驱动电路电热元件单片机控制部分供电加热部分供电系统设计概要：（1）系统外形缩略图（3）PID算法PID算法是本程序中的核心部份。
咱们采用PID模糊控制技术,通过Pvar、Ivar、Dvar（比例、积分、微分）三方面的结合调整形成一个模糊控制来解决惯性温度误差问题。
其原理如下：本系统的温度控制器的电热元件之一是发烧丝。
发烧丝通过电流加热时，内部温度都很高。
当容器内温度升高至设定温度时，温度控制器会发出信号停止加热。
但这时发烧丝的温度会高于设定温度，发烧丝还将会对被加热的器件进行加热，即便温度控制器发出信号停止加热，被加热器件的温度还往往继续上升几度，然后才开始下降。
高精度温度控制的半导体制冷系统实验研究
高精度温度控制的半导体制冷系统实验研究曹琳;李海龙;刘华坤【摘要】为解决常规高精密环控系统温度波动大的问题,提出了1种高精度温度控制的半导体制冷系统.该系统基于半导体制冷技术,并结合直流变频压缩机恒温冷水机组.以专家比例-积分-微分(PID)控制方法和制冷量与电加热量双向趋近调节方式进行控制.试制了实验样机,对该系统的制冷性能、供水温度控制精度及系统抗干扰性能进行了实验研究.研究结果表明,系统供水温度波动范围为±0.01℃;开机启动至供水温稳定仅需16 min;2 kW负载瞬间冲击的响应时间为2 min,冲击结束后95％时间内系统供水温度的波动幅度仅为±0.005℃,且未发生超限和震荡现象.【期刊名称】《南京理工大学学报（自然科学版）》【年(卷),期】2019(043)003【总页数】8页(P345-352)【关键词】高精度温度控制;半导体制冷;直流变频压缩机;恒温冷水机组;双向趋近调节【作者】曹琳;李海龙;刘华坤【作者单位】南京理工大学能源与动力工程学院,江苏南京210094;广东吉荣空调有限公司博士后工作站,广东揭阳522000;南京理工大学能源与动力工程学院,江苏南京210094;南京理工大学能源与动力工程学院,江苏南京210094【正文语种】中文【中图分类】TU831.6随着科学技术的发展,诸如航天航空、精密加工计量、化工等高精密加工测量行业对高精度温度控制的要求进一步提高。
统计表明:在高精密加工测量领域,温度飘移对加工及测量精度有较大的影响,热变形引起的加工测量误差可占总误差的40%、70%,已成为影响精密制造与计量行业发展的重要因素之一[1-3]。
国内外微纳米加工与测量技术对精密仪器设备温度控制的精度要求为±0.005 ℃,有些甚至是±0.001 ℃[4]。
在这些高精密的领域中,通常需要高精度控制的环控设备维持环境的稳定。
传统方法是将数码涡旋或变频压缩机作为温控元件来保证高精度测量仪的工作环境温度[5]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某温控精度为±0.1 OC的工程项目的设计
摘要：本文主要阐述关于±0.1 OC、±0.2 OC、±0.3 OC温度控制精度的工程
项目的设计内容，提出为达到这样的精度而需要的自动控制和各个专业的配合要
求。
关键词：±0.1 OC可控硅电加热器二次回风 孔板送风 喷水室
Abstract: this paper mainly discusses about + /-0.1 OC, + /-0.2 OC, + /-0.3 OC
temperature control precision of the engineering project design content, proposes to
achieve such precision and need to be automatic control and each professional with
requirements.
Keywords: + /-0.1 OC SCR electric heater second return air hole boards air
supply water spray chamber
一、工程概况
本工程建设单位为成都市刃具量具厂责任有限公司，因为配合城市发展
的需要，将其在二环路边上的老厂区整体搬迁到郊外的新都区。整个工程项目包
括总图总共有15个子项，本文所述的内容为2号子项建筑里面的一部分。
二、工艺要求
1.房间布置:
有高精度温控要求的区域主要是对标准量具（比如尺子等）进行测试、刻
制、研磨的房间，各个房间完全按照老厂房的房间布局而来，而老厂区又是在
50年代在苏联专家的指导下建造起来的。根据《采暖通风与空气调节设计规范》
6.1.7条，温控精度为±0.1～0.2 OC的房间不应有外墙，并且宜布置在底层。本
项目中温控精度为±0.1～1.0 OC的房间均布置在建筑内部，且此区域上部还有一
个技术夹层，用来布置风管及房间末端的可控硅电加热器。
3. 暖通对其它专业的要求：温控为±0.1～0.3 OC的房间周围做结构隔
震沟；温控为±0.1～0.3 OC的房间由于吊顶做全孔板送风，要求灯具安装在四周
的墙壁上或者工作台上；温控为±0.1～0.5 OC的房间空调回风采用下回风，要求
建筑专业在房间四周或者两边做回风夹墙。
三、空调系统
1.系统的划分
根据温度控制精度的高低，空调分为2个系统，温控范围为±0.1～0.5℃的房
间为一个空调系统，系统编号为K－1；清理间温控精度为±1.0℃，但是面积很
小，故归在K-1系统内。走道办公室等温控精度为±2.0℃的房间为另外的空调系
统，系统编号为K-2。下面所述主要为K－1系统的内容。
2.房间参数的计算与选择
（1）根据消除房间热湿负荷计算送风量 G1＝Q/Δh（或者G1＝Q/(C*ΔT)
G2=W/Δd
（2）根据净化等级计算送风量 G3＝V*N
V 房间体积（m3）N 换气次数（h-1）
(3)空调送风量取G1,G2,G3及所需新风量中的最大值
G(S)=MAX(G1,G2,G3，G(X))
由于温度控制精度高，故需要很小的送风温差，所以一般G(S)=G1。
工程中可以根据原理图所要求各个控制点的温湿度来具体计算G1的值。
(4)空调总回风量等于送风量减去排风量和正压渗出风量只和
G(H)= G(S)- G(P)- G(Z)
(5)由于非露点送风，且送风温差小，系统选用二次回风。
G(H)= G(H1)+ G(H2)
(6)末端孔板送风的计算步骤与参数选择：
1）由于温度控制精度高，故选择全孔板送风，即孔板面积即为吊顶面积；
2）选取孔板送风口速度 V=2～5m/S;
3) 选取孔板出风与房间的送风温差 ⊿T =2～5℃;
4）根据送风速度、送风量，计算总净开孔面积；
5）确定空口直径d,空口中心距l,孔口数目N；d=4~10mm
6)计算工作区最大风速；
7）计算工作区温度差Δt(x); Δt(x)不大于房间温控精度；
8）计算稳压层净高h,h不小于200mm;
孔板送风的计算公式在这不具体罗列，笔者把孔板送风的计算做成表格，
可以将各个参数输进去直接得出结果，参数可以调整，从而得出最优结果。下面
为标准室的孔板送风的计算结果（表2）。
3.空气处理设备的计算与选择
（1）老厂区的空调机为喷水开式的直接接触式的热湿处理设备，在理想条
件下，其能实现七种空气处理过程：升温加湿、等温加湿、降温升焓、绝热加湿、
减焓减湿、等湿冷却、减湿冷却，另外还能对空气进行洗涤净化。在本次新厂区
设计中，业主要求采用相同的处理方式。空调机喷淋室所用冷水取自开式冷冻水
箱，空调机加热段所需热源为电加热。空调机的组合段如下：新回风混合段、初
效过滤段、分风喷淋挡水板段、中间段、二次回风中间段、中间段（预留作为蒸
汽加热段）、中间段、电加热段、风机段、匀流段、中间段、中效过滤段、蒸汽
加湿出风段。
（2）有净化等级的房间与同空调系统的其它房间相比，需要增加末端高效
过滤器，故标准室、基准室、精测室另外增加一台增压风机箱，风机箱内设高效
过滤器。
（3）各个房间的送风管末端设可控硅电加热器，加热器根据房间温度传感
器的信号对加热量进行微调。可控硅电加热器的加热量没有经验借鉴，考虑如果
空调机不能运行的最坏情况，可控硅电最大加热量取房间冬季热负荷。
4.控制说明
（1）温度控制：
1）根据喷淋段后面的温度传感器，控制水泵进水管的电动三通阀，全年
控制室内状态点20℃，50±10%（状态点可调）的露点温度；
2）根据空调机组出风总管的温度传感器，控制空调机组的一次电加热器，
全年控制出风总管的温度为15℃（可调）；
3）根据房间的温度传感器，控制每个房间的二次电加热器（可控硅型），
控制房间温度在要求的范围内。
（2）湿度控制：
1）在夏季，可调整喷淋段出风的露点温度，控制室内湿度在设计值；
2）在冬季，可调整喷淋段出风的露点温度，控制室内湿度在设计值；当
喷淋不能满足湿度要求时，打开蒸汽加湿器，控制室内湿度在设计值。
（3）FJ-1增压风机箱控制：根据送风管动压传感器，控制变频风机，以
维持送风动压（风量）恒定；
（4）过滤器压差报警：
1）当初效压差ΔP1大于120Pa，报警；
2）当中效压差ΔP2大于200Pa，报警；
3）当高效压差ΔP3大于500Pa，报警。
（5）连锁控制: 电加热器与风机连锁，并设无风断电保护、超温断电保
护，当温度超过40℃时，断电并报警。
系统启停顺序: 开机:送风机,水泵，一次电加热器，二次电加热器。
停机:二次电加热器，一次电加热器，水泵，送风机。
电加热器比送风机晚30秒开,早60秒关。
（6）巡检: 所有房间的参数在中央系统上显示。
5.其它
（1）为了进一步保证房间的温控要求，送风管穿技术夹层时做严格的密封
处理：
1）送风管穿过结构夹层板再接至一层吊顶,送风管穿楼板处外面用风箱
罩起来;
2）送风管及风箱与技术夹层接触处要求用密封胶密封；
3）风箱比送风管每边多宽出300mm，此数值可以根据现场情况调整。
（2）要求温度传感器的灵敏度比温控精度高一个数量级，比如精度为
±0.1℃，传感器的灵敏度应该为0.01℃。
四、防排烟系统
本工程的防排烟系统根据《建筑设计防火规范》（GB 50016-2006）进行设计，
在此不做阐述。
五、下图为本工程K-1系统的原理图
按夏季工况，各个点的温度如下：
控制水泵控制喷淋后露点温度为10℃，95%
计算要求二次回风后温度为12℃
风机温升后出口温度为13.5℃
控制一次电加热器后的温度为15℃
风管及二次风机温升后末端可控硅电加热器前温度为16℃
可控硅电加热器后的送风温度约为19℃，控制房间温度为20℃
冬季工况与夏季工况上述各点的温度一样。
六、高温控精度项目的现状
目前国内温度控制精度最高已经达到±0.02℃，空调柜机的热湿处理段基
本为盘管而非喷水室，温控精度高的房间内工作的时候为无人及熄灯状态，工作
设备全自动化运行。
注：文章内所有公式及图表请以PDF形式查看。
