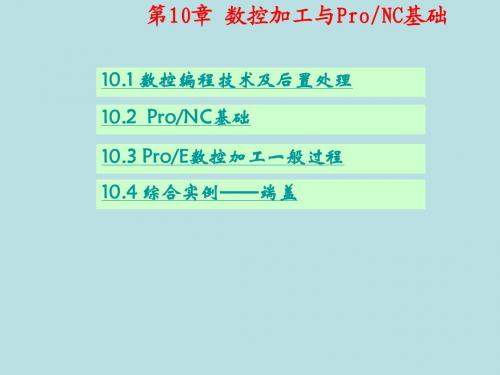

第10章 数控加工与Pro/NC基础
10.2.2 菜单管理器
1.制造模型 “制造模型”,通常又称为加工模型。 2.制造设置 “制造设置”主要完成加工工艺设置,如机床、刀具以及参数设置等。
第10章 数控加工与Pro/NC基础
10.1.2 Pro/NC基础知识
1.计算机辅助设计(CAD) 计算机辅助设计(CAD)主要用于生成数控加工中的工件几何模型。在 Pro/E中,工件几何模型的建立有3种途径来实现。 (1)由系统本身的CAD造型建立工件的几何模型。 (2)通过系统提供的DXF、IGES、CADL、VDA、STL、PARASLD和DWG等标 准图形转换接口,把其他CAD软件生成的图形转换为本系统的图形文件, 实现图形文件的交换和共享。 (3)通过系统提供的ASCII图形转换接口,把经过测量仪或扫描仪测得 的现实数据转换成Pro/E的图形文件。 2.计算机辅助制造(CAM) 计算机辅助制造(CAM)的主要作用是生成一种通用的刀具路径数据文件 (即NCL文件)。 在加工模型建立后,即可利用CAM系统提供的多种形式的刀具轨迹生成功 能进行数控编程。可以根据不同的工艺要求与精度要求,通过交互指定 加工方式和加工参数等,生成刀具路径文件(即NCL文件)。
第10章 数控加工与Pro/NC基础
10.3.1 创建制造模型
1.制造模型菜单管理器 2.装配参照模型
图10-6 “制造模型类型”菜单管理器
第10章 数控加工与Pro/NC基础
10.3.2 创建工件
1.创建工件模型 (1)自动工件。 (2)装配工件。 (3)继承方式。 (4)合并方式。 (5)手动方式。 2.修改工件模型

Pro-ENGINEER Wildfire 4.0中文版机械设计 (1)

Pro-ENGINEER Wildfire 4.0中文版机械设计 (1)

五、实体造型 三维实体模型除了描述模型的外部形状外,还描述了模 型的质量、密度、质心、惯性矩等物理信息,能够精 确表达零件的全部几何和物理属性。使用Pro/E可以方 便地创建实体模型,使用软件提供的各个功能模块可 以对模型进行更加深入、全面的操作和分析计算。
1.1.2 范例解析──认识实体模型
1、启动Pro/E。
1.2 Pro/E的参数化设计思想
1.2.1 知识点讲解
根据参数化设计原理,用户在设计时不必准确地定形和 定位组成模型的图元,只需勾画出大致轮廓,然后修 改各图元的定形和定位尺寸值,系统根据尺寸再生模 型后即可获得理想的模型形状。这种通过图元的尺寸 参数来确定模型形状的设计过程称为“尺寸驱动”, 只需修改模型某一尺寸参数的数值,即可改变模型的 形状和大小。 此外,参数化设计中还提供了多种“约束”工具,使用 这些工具,很容易使新创建图元和已有图元之间保持 平行、垂直、居中等位臵关系。总之,在参数化设计 思想的指引下,模型的创建和修改都变得非常简单和 轻松,这也使得学习大型CAD软件不再是一项艰苦而麻 烦的工作。
(2)在【质量属性】对话框中,单击 按钮分析模型的 物理属性,结果如图1-8所示。从图中可以获得模型的 体积、质量、表面积等物理属性参数。
图1-6 笔筒模型
图1-7 设置材料密度
图1-8 对实体模型分析结果
【范例小结】 由这个实例可知,通过Pro/E创建的三维模型不再仅仅 是一幅图像,其中包含模型更多的重要几何物理信息, 在这点必须更新观念。深刻理解实体模型的这个特性 能够帮助用户更好地利用三维实体模型指导工业分析 和生产过程。
1.2.3 范例解析2──理解参数化模型
1、启动Pro/E。
2、选择菜单命令【文件】/【打开】,打开素材文件“\第1

proe建模教程

proe建模教程Pro/E(Pro/ENGINEER)是一种三维计算机辅助设计(CAD)软件,被广泛用于机械设计领域。

本文将详细介绍Pro/E建模的基本步骤和相关技巧。

Pro/E建模的基本步骤如下:1. 创建零件:打开Pro/E软件,选择“创建零件”选项。

在绘图界面中,选择适当的平面来开始绘制。

可以选择绘制基本几何形状,如立方体、圆柱体、锥体等,也可以导入已有的CAD图纸。

2. 设计特征:在零件中添加设计特征,如凸起、凹陷、孔洞等。

可以使用多种绘图工具来实现,如拉伸、旋转、切割等。

根据设计需要,可以设置特征的大小、位置和形状等。

3. 添加材料:选择适当的材料来给零件添加实际的物理属性。

Pro/E包含了多种默认材料,也可以自定义材料属性。

通过添加材料,可以对零件进行强度分析和模拟。

4. 创建装配体:将多个零件组合在一起,创建装配体。

可以使用装配功能来调整和对齐零件的位置。

通过装配体,可以检查零件之间的干涉和间隙,并进行装配仿真。

5. 添加约束:为装配体添加适当的约束条件,确保零件之间的合理连接。

可以使用约束工具来设置零件的固定、旋转、对齐等约束条件。

通过约束,可以评估装配体的运动和功能。

6. 创建图纸:完成零件和装配体的设计后,可以创建相关的制图。

选择适当的图纸模板和图纸尺寸,添加必要的标注和尺寸。

可以使用视图工具来显示不同的视角,并生成2D图纸。

以上是Pro/E建模的基本步骤,接下来介绍一些Pro/E建模的技巧:1. 熟悉快捷键:Pro/E有很多快捷键可以加快工作速度。

熟悉常用的快捷键,如拖动、旋转、复制等,可以提高效率。

2. 使用参数化设计:Pro/E支持参数化设计,可以通过定义参数来调整零件的尺寸和形状。

在设计过程中,合理使用参数可以提高设计的灵活性和可操作性。

3. 学习草图技巧:在Pro/E中,草图是创建零件的基础。

学习草图绘制的技巧,如使用约束、添加尺寸等,可以更好地控制零件的形状和尺寸。

Proe编程实例

第四节Pro/E软件加工实例一、建立一个新的加工文件1.建立新目录进入Pro/ENGINEER Wildfire3.0系统,单击【文件】→【工作目录】,选择子目录machine,单击【确定】按钮,将练习文件MOLD_VOL_1.prt复制到该子目录下。

2.建立新的加工文件单击【文件】→【新建】,弹出新文件对话框,在类型栏中选择【制造】,在子类型中选择【NC组件】,输入文件名称“EX -1”,取消使用缺省模板,如图7-12所示,单击确定按钮,进入加工模型。

图7-12 新建文件图7-13 选择单位制3.设置模型单位制在图7-13中选择㎜单位制,单击确定建立加工文件。

二、建立加工模型1.加入参考模型(1) 在菜单管理器中依次单击【制造模型】→【装配】→【参照模型】。

(2) 进入打开对话框,选择MOLD_VOL_1.prt,选择三个面对齐或匹配的方式进行约束,注意Z 轴的方向,单击按钮,参考零件装配到加工模型。

2.加入工件模型(1) 在制造模型菜单管理器中单击【创建】→【工件】。

(2) 系统首先提示输入要产生的工件模型的名字,在状态栏提示框中输入名字Ex-1workpiece,单击按钮。

(3) 在右侧出现的特征菜单中单击【实体】→【加材料】→【拉伸】→【实体】→【完成】。

(4) 完成如图7-14所示的拉伸特征。

单击【完成/返回】。

图7-14 工件模型三、加工参数设定1.机床设置在加工菜单管理器中单击【制造设置】→【操作】,系统弹出操作设置窗口,如图7-15所示。

在操作名称一栏里填入操作的名字,默认值是0p010。

单击NC机床栏地右侧图标,弹出机床设置对话框,见图7-16。

图7-15 操作设置对话框图7-16 机床设置对话框在机床类型栏,单击右端的下拉按钮.选择【铣削】,在轴数栏里单击右端的下拉按钮选择3轴,后置处理选项中选项ID右侧栏中的数字是后处理文件的代号。

要求必须与所选机床的后处理文件相对应,其他项可暂时忽略,以后需要时再定。
