半导体制程简介
半导体制程简介
回目次
13-1
半導體製程簡介
二、半導體製程
矽晶圓製作IC 2. IC中的線路及元件製作
IC依功能及使用目的，進行線路及半導體元件的 設計並製作於晶圓表層。
過程：薄膜製作→微影製程→蝕刻→離子植入。
重複上述過程，進行不同位置的線路及元件製作。
課本P.273
回目次
13-1
半導體製程簡介
影像呈現的形式
正片光罩：線路部分透光（其餘部分不透光） 負片光罩：線路部分不透光（其餘皆透光）
課本P.275
回目次
13-1
半導體製程簡介
(2)微影製程：
將光罩上的線路、元件圖案，投影至晶圓表面，以 便後續蝕刻出圖案。
微影製程步驟
光阻塗布 曝光 顯影
課本P.275
回目次
13-1
半導體製程簡介
課本P.270
回目次
13-1
半導體製程簡介
二、半導體製程
矽晶圓製作IC
矽在地球上的含量占25%，僅次於氧。
將矽砂經過一連串的精煉過程後，可以製作成 半導體材料及IC，流程如圖13－4所示。
課本 P.270~271
回目次
13-1
半導體製程簡介
二、半導體製程
矽晶圓製作IC 1.晶棒與晶圓
(1)現況概述： 由矽砂提煉成矽晶棒的最後一關，使用柴氏或稱 CZ製程（Czochralski process），操作方法如圖13－5所示。

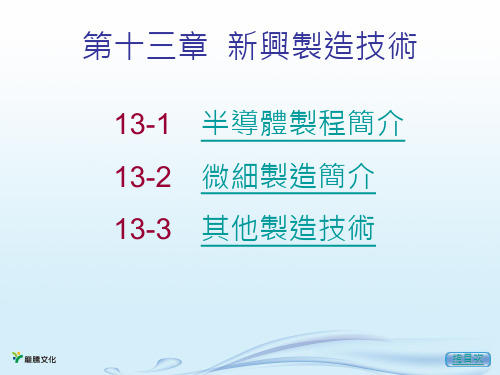

第十三章 新興製造技術
13-1 半導體製程簡介 13-2 微細製造簡介
13-3 其他製造技術
總目次
13-1
半導體製程簡介
一、概述
1.半導體、電路與積體電路 材料以導電能力，可以分為
半导体中段制程-概述说明以及解释
半导体中段制程-概述说明以及解释1.引言1.1 概述概述半导体中段制程是半导体制造过程中的一个重要阶段。
在半导体制造过程中，通常将整个过程分为前段制程、中段制程和后段制程三个阶段。
中段制程是在前段制程完成后，将晶圆表面的介电层、金属层等进行加工和处理的阶段。
在中段制程中，主要涉及到的工艺包括光刻、沉积、刻蚀、清洗等步骤。
光刻是中段制程中的重要步骤之一。
它通过使用光刻胶和掩模光罩，将光刻胶涂覆在晶圆表面上，并通过紫外光照射，将掩模上的图形转移到光刻胶上。
然后，通过化学处理，将光刻胶上未曝光部分或曝光后进行过浸蚀、清洗等处理，最终形成所需的图案。
沉积是中段制程中另一个重要的步骤。
它主要是将金属、介电材料等沉积在晶圆表面，形成所需的层。
常用的沉积方法包括物理气相沉积（PVD）、化学气相沉积（CVD）等，根据不同的材料和需求，选择适合的沉积方法。
刻蚀是中段制程的一项关键步骤，它通过使用化学气相或物理方法，将不需要的材料层进行去除或定义。
刻蚀方法包括湿法刻蚀、干法刻蚀等，根据材料的不同选择不同的刻蚀方式。
清洗是中段制程中不可或缺的一步。
它的主要目的是去除杂质、残留物以及刻蚀产物，保证晶圆表面的纯净度和平整度。
清洗过程主要包括超声清洗、化学清洗等方法。
总之，半导体中段制程是半导体制造过程中至关重要的一步。
通过精确的加工和处理，可以实现对晶圆表面的图案形成和层之间的连接，为后续的工艺步骤打下坚实的基础。
在不断发展的半导体技术中，中段制程的优化和改进对于提高半导体器件的性能和可靠性具有重要意义。
1.2 文章结构文章结构部分的内容可以包括以下内容：在本篇长文中，我们将对半导体中段制程进行详细的探讨和分析。
文章分为引言、正文和结论三个部分。
引言部分首先对半导体中段制程进行概述，包括其定义、作用以及在半导体工业中的重要性。
接着，介绍文章的结构和目的，以及本文所要探讨的主要内容。
正文部分将分为两个要点来详细讨论半导体中段制程。
半导体制造工艺流程简介
半导体制造工艺流程简介导言：一、晶圆加工晶圆加工是制造集成电路的第一步。
它包括以下过程：1.晶圆生长：通过化学气相沉积或金属有机化学气相沉积等方法，在硅片基底上生长单晶硅。
这个过程需要非常高的温度和压力。
2.剥离：将生长的单晶硅从基底上剥离下来，并校正其表面的缺陷。
3.磨削和抛光：使用机械研磨和化学力学抛光等方法，使晶圆的表面非常光滑。
二、晶圆清洗晶圆清洗是为了去除晶圆表面的杂质和污染物，以保证后续工艺的顺利进行。
清洗过程包括以下步骤：1.热酸洗：利用强酸（如硝酸和氢氟酸）将晶圆浸泡，以去除表面的金属杂质。
2.高温氧化：在高温下将晶圆暴露在氧气中，通过热氧化去除有机杂质和表面缺陷。
3.金属清洗：使用氢氟酸和硝酸等强酸，去除金属杂质和有机污染物。
4.DI水清洗：用去离子水清洗晶圆，以去除化学清洗剂的残留。
三、晶圆制备晶圆制备是将晶圆上的材料和元件结构形成的过程。
它包括以下过程：1.掩膜制作：将光敏材料涂覆在晶圆表面，通过光刻技术进行曝光和显影，形成图案化的光刻胶掩膜。
2.沉积：通过物理气相沉积或化学气相沉积等方法，在晶圆上沉积材料层，如金属、氧化物、硅等。
3.腐蚀：采用湿法或干法腐蚀等技术，去除晶圆上不需要的材料，形成所需的结构。
4.清洗：再次进行一系列清洗步骤，以去除腐蚀产物和掩膜残留物，保证材料层的质量。
四、材料获取材料获取是指在晶圆上制造晶体管、电阻器、电容器等器件结构的过程。
它包括以下步骤：1.掺杂：通过离子注入或扩散等方法，在晶圆上引入有选择性的杂质，以改变材料的导电性或断电性能。
2.退火：通过高温热处理，消除杂质引入过程中的晶格缺陷，并使掺杂的材料达到稳定状态。
3.金属-绝缘体-金属（MIM）沉积：在晶圆上沉积金属、绝缘体和金属三层结构，用于制造电容器。
4.金属-绝缘体（MIS）沉积：在晶圆上沉积金属和绝缘体两层结构，用于制造晶体管的栅极。
五、封装和测试封装是将晶圆上制造的芯片放在封装底座上，并封装成可插入其他设备的集成电路。
半导体封装制程及其设备介绍——【半导体芯片】
Dual In-line Package
Shape
Typical Features
Material Lead Pitch No of I/O
Ceramic Plastic
2.54 mm (100miles)
8 ~64
SIP
Single In-line Package
Plastic
2.54 mm (100miles) 1 direction
Material Lead Pitch No of I/O
Ceramic
1.27 mm (50miles) j-shape bend 4 direction
lead
18~124
Ceramic
0.5 mm
32~200
SMT (Optional)
Taping (Optional)
Grinding (Optional)
lead
3~25
Through Hole Mount
ZIP
Zigzag In-line Package
S-DIP
Shrink Dual In-line
Package
封裝型式
Shape
Typical Features
Material Lead Pitch No of I/O
Plastic
2.54 mm (100miles) 1 direction
Pack
封裝型式
Shape
Typical Features
Material Lead Pitch No of I/O
Plastic
1.27 mm (50miles) 2 direction
lead
8 ~40
积塔半导体 制程
积塔半导体制程积塔半导体制程概述积塔半导体制程是一种用于生产半导体芯片的工艺流程。
在制程中，通过一系列的步骤和工艺，将半导体材料转变为功能完善的集成电路芯片。
这些芯片被广泛应用于各种电子设备中，如计算机、智能手机、电视等。
前期准备工作在进行积塔半导体制程之前，需要进行一系列的前期准备工作。
首先是选择合适的半导体材料，常见的有硅、砷化镓等。
然后，将选定的材料进行切割和抛光，得到所需的晶圆。
接下来，对晶圆进行清洗和去除杂质的处理，以保证制程的顺利进行。
光刻工艺光刻工艺是积塔半导体制程中的关键步骤之一。
在光刻工艺中，首先将光刻胶涂覆在晶圆表面，然后通过光刻机将光刻胶上的图案投射到晶圆上。
这个图案是通过使用掩膜板上的图案进行投射的。
光刻胶的部分被照射后会发生化学反应，形成图案。
通过控制光刻胶的曝光时间和光强度，可以得到所需的图案。
蚀刻工艺蚀刻工艺是制程中的另一个重要步骤。
在蚀刻工艺中，通过将晶圆放置在蚀刻设备中，利用化学气相反应或离子轰击的方式，将光刻胶未被覆盖的部分或者所需蚀刻掉的部分材料去除。
这样就形成了芯片上的各个结构和电路。
沉积工艺沉积工艺是制程中的另一个重要步骤。
在沉积工艺中，通过将晶圆放置在沉积设备中，将所需的材料以气相或液相的形式沉积在晶圆表面。
这样可以形成薄膜或者填充孔隙。
常见的沉积工艺包括化学气相沉积、物理气相沉积和溅射沉积等。
清洗和检测在制程的最后阶段，需要对芯片进行清洗和检测。
清洗是为了去除制程中产生的残留物和杂质，保证芯片的质量。
检测则是为了验证芯片的功能和性能是否符合要求。
常见的检测手段包括电学测试、光学测试和扫描电子显微镜等。
总结通过以上的步骤和工艺，积塔半导体制程可以将半导体材料转变为功能完善的芯片。
这些芯片广泛应用于各个领域，推动了科技的发展和电子设备的普及。
随着技术的不断进步，制程也在不断革新和改进，以满足不断增长的市场需求。
积塔半导体制程将继续发挥重要作用，推动半导体行业的进一步发展。
半导体后端铝制程
半导体后端铝制程摘要：一、半导体后端铝制程概述二、半导体后端铝制程的关键工艺1.化学气相沉积（CVD）2.物理气相沉积（PVD）3.电化学沉积（ECD）4.溅射沉积三、半导体后端铝制程的应用1.芯片制造2.微电子器件3.光学器件四、半导体后端铝制程的发展趋势与挑战1.发展趋势1.高分辨率2.高性能3.绿色环保2.挑战1.技术突破2.成本控制3.环境保护正文：半导体后端铝制程是指在半导体芯片制造过程中，采用铝材料作为导体薄膜的一种关键技术。
半导体后端铝制程在现代电子产业中具有重要地位，广泛应用于芯片制造、微电子器件、光学器件等领域。
本文将简要介绍半导体后端铝制程的概述、关键工艺、应用以及发展趋势与挑战。
一、半导体后端铝制程概述半导体后端铝制程主要包括化学气相沉积（CVD）、物理气相沉积（PVD）、电化学沉积（ECD）和溅射沉积等方法。
在这些方法中，铝薄膜沉积是关键步骤，对半导体器件的性能和可靠性具有重要影响。
二、半导体后端铝制程的关键工艺1.化学气相沉积（CVD）：CVD是通过化学反应在半导体基板上形成铝薄膜的一种方法。
CVD制程具有沉积速率快、薄膜厚度均匀等特点，适用于大规模生产。
2.物理气相沉积（PVD）：PVD是利用真空蒸发、溅射等技术在半导体基板上沉积铝薄膜的过程。
PVD制程具有薄膜密度高、附着力强等优点，但设备成本较高。
3.电化学沉积（ECD）：ECD是通过电解液中将金属离子还原成金属沉积在半导体基板上的方法。
ECD制程具有沉积速度快、薄膜质量好等特点，但工艺复杂、成本较高。
4.溅射沉积：溅射沉积是利用高速氩离子轰击铝靶，将铝原子溅射到半导体基板上形成薄膜的过程。
溅射沉积具有薄膜厚度均匀、结构稳定等优点，但设备成本较高。
三、半导体后端铝制程的应用半导体后端铝制程在现代电子产业中具有重要地位，广泛应用于以下领域：1.芯片制造：铝薄膜作为芯片的导电层，可以提高芯片的导电性能和散热性能。
2.微电子器件：铝制程可以用于制造微电子器件的导电层和互连线。
什么是半导体工艺制程,16nm、10nm都代表了什么
什么是半导体⼯艺制程,16nm、10nm都代表了什么什么是半导体⼯艺制程，16nm、10nm都代表了什么随着智能⼿机的发展，半导体⼯艺也急速提升，从28nm、16nm、10nm到7nm 这些半导体代⼯⼚们每天争相发布最新的⼯艺制程，让很多吃⽠群众⼀脸懵逼不知道有啥⽤。
半导体⾏业离我们似乎很遥远，FinFET是什么东西，EUV⼜是什么新技术，每次看到这种相关的新闻都让我们如同云⾥雾⾥，不知所谓。
其实它离我们很近，⽆论是FinFET还是EUV都是为了完善制程⼯艺所做的努⼒。
⽽⼀款处理器的性能表现、散热效率、功耗等等都和制程息息相关。
今天，我们来聊聊⼿机处理器的这些事。
●16nm、10nm，这些数字到底是啥?说起这个话题，我们要先搞清楚什么是制程。
那些20nm、16nm什么的到底代表了什么。
其实这些数值所代表的都是⼀个东西，那就是处理器的蚀刻尺⼨，简单的讲，就是我们能够把⼀个单位的电晶体刻在多⼤尺⼨的⼀块芯⽚上。
⼿机处理器不同于⼀般的电脑处理器，⼀部⼿机中能够给它留下的尺⼨是相当有限的。
蚀刻尺⼨越⼩，相同⼤⼩的处理器中拥有的计算单元也就越多，性能也就越强。
这也是为何⼚商会频繁强调处理器制程的原因。
同时，因为随着频率的提升，处理器所产⽣的热量也随之提⾼，⽽更先进的蚀刻技术另⼀个重要优点就是可以减⼩晶体管间电阻，让CPU所需的电压降低，从⽽使驱动它们所需要的功率也⼤幅度减⼩。
所以每⼀代的新产品不仅是性能⼤幅度提⾼，同时还有功耗和发热量的降低。
综合以上，可以发现处理器的制程对于⼿机⼗分重要，更⾼的性能带来更流畅的游戏体验，⽽⼀个保持正常温度的机⾝更是能保证⼤家拥有⼀个良好的使⽤体验。
⼀次制程的升级，带来了散热效果与计算性能的双重提升。
半导体制程ARC sion
半導體製程ARC sion
ARC (anti-reflective coating) sion是一種半導體製程技術，它可以減少反射，以提高半導體元件的光學性能。
ARC sion通常用於晶圓上，以提高其對光的吸收率。
這樣可以提高晶圓的效率，從而提高半導體元件的性能。
ARC sion通常是通過沉積一層薄膜來實現的。
薄膜的組成和厚度可以調整，以達到最佳的反射抑制效果。
一般來說，ARC sion薄膜由多種化學物質組成，其中可能包括碳、氮、氧、硫等元素。
ARC sion技術在半導體製造中非常重要，因為它可以提高半導體元件的光學性能。
此外，ARC sion也可用於其他應用，例如顯示器和太陽能電池等。
半导体封装制程与设备材料知识介绍-FE
半导体封装制程与设备材料知识介绍-FE半导体封装制程是半导体工业中不可或缺的一部分，其随着市场需求的变化不断地在更新换代。
本文将主要介绍半导体封装的制程步骤及相关设备材料知识。
半导体封装制程步骤半导体封装制程主要按照以下步骤进行：1.按照需要封装的芯片布局，设计封装排线和金属引线等结构。
同时，设计封装的外观结构，包括尺寸、形状、数量和分布等。
2.使用设计软件，制作电路图样，该图样包含标准的元器件符号、等电线和连接符等信息。
3.基于制作的电路图样，制作光刻版，在载片上进行银河线蚀刻。
因为光刻版制作的精度较高，可以制作很细的线路和高保真度的图案。
4.将加载的原件（如晶体管芯片等）与抛光后的铜器系排线粘结在一起，其中的薄胶层在压合交联后，铜器系排线被粘在原件表面上。
通过紫外线固化胶水，以确保清洗过程中不再分离。
5.将元器件放入封装内部，并对外壳进行粘接焊接或压力焊接以完成封装。
半导体封装设备材料1.电池板：电池板全名为半导体电池板，是半导体制造中的必要材料之一。
它通常被用作制造微芯片和其他半导体产品的基础材料。
电池板通常由纯硅制成，因为硅是制造半导体的最佳材料之一。
2.排线：排线是半导体封装中最常用的材料之一，因为它可以连接到各种元器件和芯片，从而使它们可以在更广泛的电路中工作。
排线通常由铜、铝或金刚石制成。
铜是最常用的材料之一，因为其导电性能优良，且价格较为实惠。
3.烟雾处理设备：烟雾处理设备是半导体封装过程中至关重要的设备之一。
它可以用来过滤设备产生的烟雾和粉尘，以确保制造环境的清洁和卫生。
烟雾处理设备通常包括过滤器、碳过滤器以及粒子清洁器等。
4.封胶设备：封胶设备用于在芯片上涂覆胶水，并紫外线固化粘胶以固定芯片和排线。
封胶设备的选择应根据使用封胶的材料进行调整，因为不同材料的粘合性能不同。
通常使用的封胶设备有涂胶机、涂覆机和喷涂机等。
半导体封装制程在现代电子产业中扮演着重要角色。
从封装的步骤到所需的设备材料，我们可以看出半导体封装制程的复杂性和高技术含量。
半导体制程
半导体制造工艺流程一、半导体相关知识本征材料：纯硅9-10个9250000Ω.cmN型硅：掺入V族元素--磷P、砷As、锑SbP型硅：掺入III族元素—镓Ga、硼BPN结：二、半导体元件制造过程前段（Front End）制程晶圆处理制程（Wafer Fabrication；简称Wafer Fab）、晶圆针测制程（Wafer Probe）；后段（Back End）构装（Packaging）、测试制程（Initial Test and Final Test）1.晶圆处理制程晶圆处理制程之主要工作为在硅晶圆上制作电路与电子元件（如电晶体、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随着产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之后，接着进行氧化（Oxidation）及沈积，最后进行微影、蚀刻及离子植入等反覆步骤，以完成晶圆上电路的加工与制作。
2.晶圆针测制程经过Wafer Fab之制程后，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的芯片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过芯片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（Ink Dot），此程序即称之为晶圆针测制程（Wafer Probe）。
然后晶圆将依晶粒为单位分割成一粒粒独立的晶粒3.IC构装制程IC构装制程（Packaging）：利用塑胶或陶瓷包装晶粒与配线以成集成电路目的：是为了制造出所生产的电路的保护层，避免电路受到机械性刮伤或是高温破坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半導體製程簡介
半导体制程是指用于制造半导体材料和器件的工艺流程。
半导体器件是现代电子技术的基础，几乎所有的电子产品都离不开半导体器件的应用。
半导体制程的发展对提升电子产品的性能和功能至关重要。
半导体制程包括前工艺和后工艺两个部分。
前工艺是指对硅片进行刻蚀、沉积、掺杂、光刻等工艺，用于形成各种晶体管、电容器和传感器等器件。
后工艺是指将切割得到的芯片进行封装、测试和贴片等工艺，以便进行成品制造和使用。
首先，前工艺的第一步是进行清洗和化学机械抛光，以去除表面的污染物和缺陷。
清洗后，需要进行氧化处理，形成一层薄的氧化硅层，用于保护硅片表面和形成绝缘层。
接下来是光刻工艺，利用光刻胶和掩膜模具进行曝光和显影，将所需器件的图案转移到硅片上。
通过光刻工艺，可以制造出微小的结构和线路。
光刻的精度与分辨率决定了芯片的性能和功能。
在光刻后，需要进行刻蚀和沉积工艺。
刻蚀是利用化学或物理手段去除不需要的材料或形成凹凸结构。
沉积是将一层薄的材料沉积在硅片表面，如金属、氧化物或多晶硅。
刻蚀和沉积工艺的选择和优化，可以控制器件的形状、性能和功能。
掺杂是半导体制程中的重要步骤。
通过掺入杂质原子，可以改变半导体材料的导电性质。
常用的掺杂元素有硼、磷和砷等。
掺杂后，需要进行退火处理，以激活和固定杂质原子。
完成了前工艺后，需要进行后工艺。
首先是切割芯片，将硅片切割成小的芯片单元，以便进行后续的封装。
然后是封装工艺，将芯片焊接到外部引脚和封装底座上，以便进行电路连接。
封装工艺的设计和调试，对产品的可靠性和稳定性有着重要影响。
最后是芯片测试和贴片工艺。
芯片测试是对芯片进行性能和功能的验证和测量。
贴片工艺是将芯片封装到电子产品中，如手机、笔记本电脑和汽车等。
贴片工艺要求精细和高效，以满足大规模生产的需求。
半导体制程的发展经历了多个技术革新和突破。
从最初的二极管、晶体管到现在的集成电路和纳米器件，半导体制程不断创新和进步，推动了电子技术的发展。
随着科技的不断进步，半导体制程将会越来越精细和复杂，为未来电子产品的发展提供更加强大的支持。
随着科技的迅猛发展和人们对电子产品功能和性能的要求不断提高，半导体制程也在不断进化和创新。
首先，制程的微小化和集成化是半导体制程发展的重要趋势。
随着晶体管尺寸的不断缩小，传统的制程工艺已经无法满足要求。
为了应对这一挑战，制程工艺需要更加精细和精确。
例如，采用了更高分辨率的光刻技术，如极紫外光刻（EUV），使
得制造出更小的结构和线路成为可能。
此外，通过采用多层次金属线路和三维集成技术，可以将更多的器件整合在一个芯片上，提高了电路的功能和性能。
其次，能源效率和环境友好也是半导体制程发展的重要方向。
在制程过程中，大量的能源和化学物质被消耗和释放，给环境带来了不小的压力。
因此，制程工艺需要更加注重能源的利用效率和化学物质的再利用。
许多制程工艺已经采用了低功耗和高效能源供应设备，以减少能源消耗，并且对废气和废水进行处理和再利用，以降低对环境的影响。
此外，材料的创新和应用是半导体制程发展的重要方向之一。
半导体材料的选择和特性对器件性能和功能具有重要影响。
例如，硅已经成为主要的半导体材料，但随着尺寸的减小和功耗的增加，其他材料如硅碳化物、氮化硅和碳化硅等也开始被应用。
这些新材料具有更好的导电性、热传导性和耐高温性能，可以提高器件的效率和性能。
另外，新型制程技术的发展也为半导体制程带来了新的可能性。
例如，量子制程技术可以制造出具有量子效应的器件，如量子比特和量子传感器等，具有更高的计算和测量精度。
生物制程技术结合生物材料和半导体制程技术，可以制造出具有生物特性的器件，如生物传感器和生物芯片等，用于医疗和生物科学领域。
半导体制程的发展离不开设备和工具的创新。
制程设备的更新和改进对于提高制程效率和质量至关重要。
例如，激光器和等离子体设备的改进，可以提高沉积和刻蚀过程的精度和速度。
同时，制程工具的自动化和智能化也为制程过程的控制和优化提供了更多的可能性。
综上所述，半导体制程在不断创新和进步的同时，也面临着诸多挑战。
精细化、能源效率、环境友好、材料创新和新型制程技术的应用都是制程发展的重点。
随着科技的不断进步，我们有理由相信，半导体制程将会继续为电子产品的性能和功能提供更好的支持，并在推动人类社会的科技进步和发展中发挥更加重要的作用。
