压力和差压变送器介绍
差压变送器使用说明书

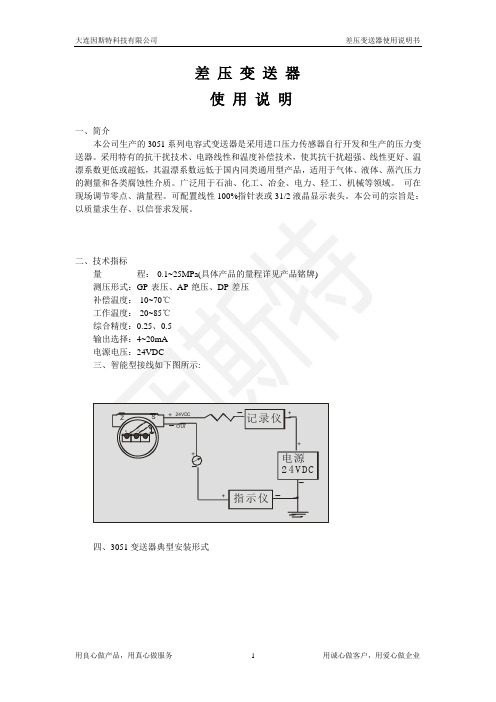

差压变送器使用说明一、简介本公司生产的3051系列电容式变送器是采用进口压力传感器自行开发和生产的压力变送器。
采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。
广泛用于石油、化工、冶金、电力、轻工、机械等领域。
可在现场调节零点、满量程。
可配置线性100%指针表或31/2液晶显示表头。
本公司的宗旨是：以质量求生存、以信誉求发展。
四、3051变送器典型安装形式1.。
也支持外➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存。
注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下“Z”键保存设置数据。
2.按键功能2.1. 输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。
其对应关系为：2.3. 设置量程下限2.5. 设置阻尼2.6. 主变量调零（清零）功能2.7.设置输出特性2.9.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。
在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。
方法如下：按下“S”键，当前显示变量（如：电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量（如：主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。
更改显示变量过程中，左下角功能码显示“30“。
例子：假设当前显示变量为“电流”，需要设置为：交替显示“主变量”和“百分比”。
步骤：修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“主变量”时，松开“S”键，即可。
【VIP专享】智能压力｜差压变送器使用说明书
WT2000系列智能压力变送器报告书学院：浙江水利水电学院班级：机械质量管理与检测技术组员：罗永林陈建江徐于峰余毅俊黄琦超指导老师:王益土目录1差压变送器（罗永林） (3)1-1差压变送器介绍 (3)1-2特点 (4)1-3设计原理 (4)2尔泰WT2000差压变送器产品详情（陈建江） (4)2-1原理 (6)2-2主要性能 (6)3 发展历史（徐于峰） (7)4 发展趋势（余毅俊黄琦超） (8)1差压变送器（罗永林）1-1差压变送器介绍差压变压器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
下面就简单介绍一些常用压力变送器的原理及其应用、压力变送器是用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。
压力变送器主要有电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，应变式压力变送器等。
压力变送器根据测压范围可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种。
压力变送器的主要作用把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号转变成电流（4-20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。
所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力采用大气压或真空，作用在δ元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。
压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节。
1-2特点或HART 275手操器相互通讯，通过它们进行设定和监控等。
压力变送器的工作原理
压力变送器的工作原理压力变送器的工作原理压力变送器主要由测压元件传感器（也称作压力传感器）、放大电路和支持结构件三类组成。
它能将测压元件传感器测量到的气体、液体等物理压力参数变化转换成电信号(如4~20mA等)，以提供指示报警仪、记载仪、调理器等二次仪表进行显示、指示和调整。
压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转换为成4～20mA 信号输出。
压差变送器也称差压变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。
它能将接收的气体、液体等压力差信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
差压变送器根据测压范围可分成一般压力变送器（0.001MPa～20MPA）和微差压变送器（0～30kPa）两种。
差压变送器的测量原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。
由于硅材料的强性极佳，所以输出信号的线性度及变差指标均很高。
工作时，压力变送器将被测物理量转换成mV级的电压信号，并送往放大倍数很高而又可以互相抵消温度漂移的差动式放大器。
放大后的信号经电压电流转换变换成相应的电流信号，再经过非线性校正，最后产生与输入压力成线性对应关系的标准电流电压信号。
压力传感器工作原理压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用1 、应变片压力传感器原理与应用力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。
压力变送器说明书
一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。
压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。
本系列产品可靠性好，质量稳定，故障率少。
6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。
DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。
采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。
变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。
变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。
差压变送器工作原理
差压变送器工作原理
差压变送器工作原理
压力（差压）变送器是一连生产历程主动化中历程检测和控制体系的重要构成部门。
其作用是将压力等被测工艺参数转换成相应的电（气）同一尺度信号，然后将此信号送至别的单位以实现对上述工艺参数的主动检测或主动调治。
智能压力变送器布局如下图所示。
1）检测、变更部门
此中敏感元件的作用是将被测工艺参数转换成电信号，现在重要接纳扩散硅式和静电电容式压力传感器。
片上静电电容型传感器其布局见图3.2。
被测压力P1、P2分别加于左右两个断绝膜片上，通过硅油将压力传送到丈量膜片。
该丈量膜片由金属薄片制成，作为差动可变电容的运动电极，在双方压力差的作用下可左右位移肯定量间隔。
在丈量膜片左右有两个金属牢固电极。
当丈量膜片向一边兴起时，它与两个牢固电极间的电容一个增大一个减小，通过引出线丈量这两个电容的变革便可知道差压的数值。
扩散硅式压力传感器见图3.3。
丈量敏感元件为周边固支的硅杯，在此杯单晶硅膜片的上下两侧出现压差时膜片内部孕育发生应力。
在压力P1、P2作用下电桥出现不均衡，输出一个正比于压力变革的电压信号。
3051压力变送器介绍
3051系列智能压力变送器介绍
一、工作原理 工作时，高、低压侧的隔离膜片和灌充液将过程压力传递 给灌充液，接着灌充液将压力传递到传感器中心的传感膜片 上。传感膜片是一个张紧的弹性元件，其位移随所受压而变 化（对于GP表压变送器，大气压如同施加在传感膜片的低压 侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。 传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量 与压力成正比。两侧的电容极板检测传感膜片的位置。传感 膜片和电容极板之间电容的差值被转换为相应的电流，电压 或数字HART（高速可寻址远程发送器数据公路）输出信号 。
自祐3051系 列绍
型号有： 3051CD差压变送器 3051CG表压变送器 3051CA绝对压力变送器 3051TA绝对压力变送器 3051TG表压变送器 3051L液位变送器 3051HD差压变送器 3051HG表压变送器 3051PD差压变送器 3051PG表压变送器 精度为0.075%，产品由自祐仪表公司提供。
3
3051系列智能压力变送器介绍
二、特点 完整的变送器系列 测量范围：0-0.5inH2O至6000psig 结构小巧、坚固、抗震 模块化结构 阻尼可调 多种选项，令应用灵活 智能，模拟或低功耗电路 电气连接及安装：配有多种过程连接器和安装法兰。 三、技术规格： 1、 性能优异：精度0.075%量程比100:1 2、差压：校验量程从0.5inH2O至2000psi 3、表压：校验量程从2.5inH2O至2000psi 4、绝对压力：校验量程从0.167psia至4000psia 5、过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（仅限CD，CG）及镀金蒙 乃尔 6、设计小巧、坚固而质轻，易于安装
4
THANK YOU 自祐自动化仪表 2017.4
5
第三章压力和差压测量及变送
(3) 重力加速度误差 由原理可知，重力加速度也是影响测量准确度的因 素之一。当对压力测量要求较高时，应准确测出当地的重力加速度，使用地 点改变时，也应及时进行修正。
3.3 弹性式压力检测
弹性式压力计是基于各种形式的弹性元件，在被测 介质的表压或真空度作用下产生的弹性变形与被测压力 成一定函数关系的原理制成的。
它是工业生产和实验室中应用最广的一种压力计。
特点：1）结构简单、坚实牢固、价格低廉、准确度高、测量范围广； 2）便于携带和安装使用：可以配合各种变换元件做成各种压计； 3）可以安装在各种设备上或用于露天作业场合； 4）制成特殊形式的压力表还能在恶劣的环境 (如高温、低温、 振动、冲击、腐蚀、粘稠、易堵和易爆)条件下工作。 但是由于其频率响应低，不宜用于测量动态压力。
3.2 液柱式压力检测
液柱式压力检测是以液体静力学原理为基础的。它们一般采 用水银或水作为工作液，用U形管、单管、斜管等进行测量，且要 求工作液不能与被测介质起化学作用，并应保证分界面具有清晰的 分界线。该方法常用于实验室或科学研究的低压、负压或压力差的 测量，具有结构简单、使用方便、准确度较高等优点。其缺点是量 程受液柱高低的限制，玻璃管易损坏，只能就地指示，不能远传。
3.3.3 单圈弹簧管压力计
1.结构
如图3-6所示，被测压力由接头9输入， 使弹簧管1的自由端产生位移，通过拉杆2使 扇形齿轮3作逆时针偏转，于是指针5通过同 轴的中心齿轮4的带动而作顺时针的偏转， 在面板6的刻度标尺上显示出被测压力的数 值。
(3) 负荷式压力检测
它是基于静力平衡原理进行压力测量的，典型仪表主要有活塞式、 浮球式和钟罩式3大类。它普遍被用作标准仪器对压力检测仪表进 行标定。
变送器产品说明书
输出函数：线性、平方根
3 1/2位数字液晶显示表头
ISO9001国际质量体系认证
手持终端HART显示工程单位
手持终端或PC计算机软件进行组态及自诊断
适用于多种流体
14MPa及25MPa静压，可达42MPa
体积小、重量轻
本质安全
故障安全功能
流量累加
用户单位
防爆、防水密封外壳
全部通用部件
□产品范围
※显示方式:指针式线性指示0-100%刻度和平方根指示0-100%刻度，以及3 1/2位LCD液晶式显示（0-100%线性）
※防爆类型: a.隔爆型dIIBT5 b.本质安全型IaIICT6
※量程零点:外部连续可调
※启动时间：2S不需预热
※正负迁移:零点经过正或负迁移后，量程上、下限值的绝对值，均不能超过测量范围上限的100%，最大正迁移量为最小调校量程500%；最大负迁移量为最小调校量程的600%；流量变送器最大正、负迁移量为校准量程的10%
※信号线连接孔: G1/2"
※重量: 2.4Kg(不带附件)
※标准附件:所有型号出厂时都带有法兰接头，排气、排液阀及一份说明书
□智能软件
TX3851智能差压变送器，可用HART手操器进行软件组态参数设置
※对变送器可操作参数的设置：
●零点和量程设置点
●阻尼
※可存入变送器的信息性数据，这些数据包括：
●8个工位号字母数字字符
TIANLI公司可根据生产过程中的各种测量要求提供不同压力范围和多种规格的TX3851灵巧型差压、压力&液位变送器。
表压变送器（GP）
压力作用于传感器的一端，另一端直接通大气。
压力范围：0-1.2~41370KPa过载压14、31、52Mpa
差压式液位变送器
差压式液位变送器差压式液位变送器是一种常见的液位测量仪器，广泛应用于工业领域中。
本文将介绍差压式液位变送器的工作原理、结构组成、应用场景和优缺点等方面内容。
一、工作原理差压式液位变送器利用液体静压原理进行液位测量。
液位变送器由两部分组成，分别是测量介质的测压单元和转换测压信号的变送单元。
液位变送器通过在液体中安装一根U型管，并将一段封闭的管路接入U 型管的两侧，形成两段压力不同的管路。
当液位变化时，液体的静压力也会发生相应的变化，进而在U型管两侧产生压差。
通过测量压差的大小，可以确定液位的高度，从而实现液位的准确测量。
二、结构组成差压式液位变送器通常由测量单元、转换单元和外壳等几部分组成。
测量单元包括液体接触部分和测压部分。
液体接触部分一般由防腐涂层或者316L不锈钢材料构成，以保证其与被测介质的兼容性和耐腐蚀性。
测压部分一般由U型管、隔膜和导压管等组成，其中U型管负责产生压差信号，隔膜则起到隔离、保护和传递压力的作用。
转换单元通常由传感器和电路板组成，用于将压力信号转换为标准信号输出。
外壳则用于保护整个液位变送器，并固定安装于被测容器上。
三、应用场景差压式液位变送器适用于一般液体的液位测量，尤其对于有腐蚀性的介质或较高温度、高压下的液位测量更具优势。
其广泛应用于化工、石油、冶金、电力、制药、食品等行业中，常见的应用场景包括储罐、反应釜、蒸发器、封闭容器等。
差压式液位变送器还可与其他仪表配套使用，实现对液位的远程监测和控制。
四、优缺点差压式液位变送器的优点主要包括测量精度高、适用范围广、结构简单、可靠性高等。
其通过传感器将压力信号转换为标准信号输出，具有较高的测量精度。
与其他液位测量方法相比，差压式液位变送器适用范围更广，能够满足不同行业和工艺的需求。
而且，差压式液位变送器的结构相对简单，维护和安装也比较方便。
另外，差压式液位变送器具有较高的可靠性，可以长期工作而不易受到外界干扰。
差压式液位变送器的缺点主要体现在以下几个方面：一是受管路布置和温度梯度的影响较大，需要注意安装位置和周围环境的影响。
压力差压变送器的结构原理与故障处理
压力差压变送器的结构原理与故障处理一、压力差压变送器的结构原理1.传感器部分：传感器主要由弹性元件、固定件和采样管道组成。
弹性元件通常采用膜片或弹簧作为感应元件，介质的压力差作用在弹性元件上，使其发生形变。
固定件通过螺栓等方式将弹性元件紧固在传感器主体上，并与采样管道相连，使介质的压力差能够传递给弹性元件。
2.信号调理电路：信号调理电路由放大器、滤波器、AD转换器等组成。
其中，放大器将传感器输出的微弱电信号放大到标准的电压或电流输出范围内，滤波器用于去除干扰信号，AD转换器将模拟信号转换为数字信号，以便处理和传输。
3.输出电路：输出电路根据压差信号大小，将其转换为标准的电信号输出，如0-10mA、4-20mA或0-5V等，以便于与其他控制设备连接。
二、压力差压变送器的故障处理1.输入信号异常：当输入信号异常时，可能导致输出信号不准确或不稳定。
检查并确保压力差传感器和连接管道的连通性正常，排除管道堵塞、泄漏等问题。
另外，还需检查传感器电缆的接线是否松动或断路。
2.输出信号异常：当输出信号不稳定、跳动或无输出时，可能是由于电源电压不稳定、电路板接触不良、放大器出现故障等原因导致。
首先检查并确保供电电源的稳定性，然后检查输出电路及连接是否正常，排除接触不良等问题。
3.温度补偿失效：温度的变化会对压力差变送器的测量结果造成影响，因此，压力差变送器通常会进行温度补偿。
若温度补偿失效，可能导致输出信号不准确。
解决方法是检查温度补偿的传感器和电路是否正常工作，确保温度补偿参数的设置正确。
4.防护措施不足：压力差变送器在使用过程中可能受到振动、腐蚀等环境因素的影响，导致工作不稳定或损坏。
为了保护变送器，应采取适当的防护措施，如加装防护壳、防护管道等。
5.电气接地问题：压力差变送器通常需要接地以确保安全和减少干扰，若接地不良，可能导致信号受到干扰，输出异常。
解决方法是检查接地线路是否正常连接并确保接地电阻符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力和差压变送器介绍
压力变送器和差压变送器是工业自动化领域中常用的仪器设备，用于测量和传递各种压力参数和差压参数，广泛应用于能源、化工、制药、食品等各个行业。
一、压力变送器
1.压力变送器的原理
压力变送器是利用一种特殊的硅微小弹性材料制成的感应器，当被测压力作用在感应器上时，感应器产生微小变形，并将压力转换为电信号。
通过电路处理和放大后，将信号输出为标准电压或电流信号，以实现对压力的测量与控制。
2.压力变送器的特点
(1)高精度：压力变送器的高精度可以达到0.1%FS或更高，具有很好的稳定性和可靠性。
(2)广泛的测量范围：可覆盖从微弱的差压到极高的压力范围。
(3)耐腐蚀性：常用的压力变送器材料具有很好的耐腐蚀性，适合在化工、制药等腐蚀性环境中使用。
(4)抗振动性能好：压力变送器可以抵御机械振动和冲击，并保持较高的测量精度。
(5)体积小、重量轻：便于安装和维护。
3.压力变送器的应用
(1)工业自动化系统中的压力测量和控制；
(2)石油、化工、制药、食品等工艺过程中的压力监测；
(3)供水系统、供气系统中的压力监测与控制；
(4)高层建筑、桥梁等结构的应力监测；
(5)航空航天、船舶工业中的压力测量。
二、差压变送器
1.差压变送器的原理
差压变送器是利用流体静压力的原理测量两侧不同孔径的两个感应器的压力差，并将差压转换为电信号输出。
差压变送器通常由压力感应器、温度传感器和电路处理部分组成。
2.差压变送器的特点
(1)高精度：差压变送器的测量精度可达到0.2%FS或更高。
(2)可调性好：差压变送器的输出信号可以通过调节电路进行校准和调整，很方便。
(3)宽测量范围：差压变送器适用于液体、气体和蒸汽等介质的差压测量。
(4)抗振动性好：差压变送器采用特殊的材料和结构设计，抗振动性能好，适用于各种工况。
3.差压变送器的应用
(1)空调系统、供暖系统中的空气流量测量；
(2)工业生产过程中的流量测量和控制；
(3)制药、化工、食品等行业的流体测量与控制；
(4)生命科学实验室中的过滤、气体流量等实验测量。
总结：
压力变送器和差压变送器是工业自动化领域中常用的测量仪器设备，它们以高精度、稳定性好、可靠性高等特点广泛应用于各个工业领域。
压力变送器用于测量和控制各种压力参数，差压变送器用于测量和控制差压参数。
两者在不同的工况下具有广泛的应用场景，为工业生产的自动化控制和安全监测提供了可靠的技术支持。
