地铁车站监测的方法及监测点的布置埋设【图】
监测点的布设原则修改-0909
大连地铁监控量测标准及原则一、编制依据：1、《地下铁道工程施工及验收规范》（GB 50299-1999）2、《建筑基坑工程监测技术规范》（GB 50497-2009）3、《地铁工程监控量测技术规程》（DB 11/490-2007）4、《铁路隧道监控量测技术规程》（TB 10121-2007 J721-2007）二、监测点的布设原则1.1 地表道路沉降测点一、区间：盾构区间：沿隧道中心线两侧每纵向50米间距布设两排测点，排距3~5米，区间穿重要道路段（如：中山路等大型主干道）、地质较差段（破碎断裂带、软弱夹层段等）、埋深较浅（埋深不大于1.5D，D—开挖宽度）时纵向间距适当加密，调整为30～40米，遇到横交道路或立交桥梁，应增设横断面测点。
区间联络通道、泵房等位置应加设测点。
原则上区间隧道埋深超过3D时，可不进行地表沉降观测。
暗挖区间：沿隧道中心线两侧每纵向10~50米间距布设两排测点，排距3~5米，具体如下：以d表示隧道开挖跨度，隧道埋深＜0.5d时纵向间距取10米，埋深0.5d~1.0d时纵向间距取20米，埋深1.0d~1.5d时纵向间距取30米，埋深1.5d~2.0d时纵向间距取40米，埋深2.0d~2.5d时纵向间距取50米，埋深＞2.5d 时根据周边环境设置适量监测点。
原则上区间隧道埋深超过3d时，可不进行地表沉降观测。
区间穿重要道路段（如：中山路等大型主干道）监测点加密。
遇到横交道路或立交桥梁，应增设横断面测点。
区间大断面（如渡线段）、联络通道、泵房、风井等位置应加设测点。
明挖区间：参照明挖车站执行。
二、车站明挖车站：沿基坑周边20m范围布设两排测点，第一排测点距离基坑边缘3~8米，第二排测点距离第一排测点10m，每排测点距离10~30m。
基坑走边中部、阳角处及有代表性的部位增设监测点。
暗挖车站：沿车站中心线平均以纵向10~30米间距布设断面，每个断面测点间距3~5m，测点布设在车站外轮廓线以内。
地铁车站基坑混凝土支撑轴力监测方法与论文
地铁车站基坑混凝土支撑轴力的监测方法与探讨【摘要】：结合东莞市城市快速轨道交通r2线寮厦站基坑工程，对混凝土支撑轴力监测的原理进行介绍，在对基坑施工过程中轴力监测数据进行分析的基础上，对其存在的问题形成原因进行了探讨，得到一些总结意见，供类似工程参考。
【关键词】：混凝土支撑、轴力、监测、钢筋计、报警、影响因素中图分类号：tu528文献标识码： a 文章编号：近年来，我国加快了城市轨道交通建设的步伐，明挖车站深基坑工程也相应越来越多，在深基坑施工过程中，只有对车站基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测，才能以信息化指导施工。
支撑结构轴力的监测是深基坑工程监测的主要项目之一，通过对轴力的监测，可掌握支护结构的受力状况，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至调整施工工艺或修改设计方案，保证车站基坑工程及周围建构筑物的安全，以确保工程的顺利进行。
本文结合东莞市城市快速轨道交通r2线寮厦站基坑混凝土支撑轴力的实际监测情况，分析混凝土支撑轴力的监测方法，对出现的相应问题进行探讨。
1、工程概况东莞市城市快速轨道交通r2线寮厦站位于东莞市厚街镇莞太路与体育路交叉口，基坑长度198.5m、宽度19.7m、深度17.7m，主体围护结构形式为800mm厚地下连续墙+3道支撑（其中第一、二道为混凝土支撑、第三道为钢支撑），第一道支撑尺寸为700×1000mm，第二道支撑尺寸为800×1000mm，混凝土支撑设计强度为c30。
根据《建筑基坑工程监测技术规范》(gb50497-2009)的要求，混凝土支撑轴力的监测为一级基坑的应测项目。
2、混凝土支撑轴力监测的原理及计算公式对于混凝土支撑，目前实际工程采用较多的是钢弦式应力计方法测量钢筋的应力，其基本原理是利用振动频率与其应力之间的关系建立的，受力后，钢筋两端固定点的距离发生变化，钢弦的振动频率也发生变化，根据所测得的钢弦振动频率变化即可求得钢筋内应力的变化值，然后假定钢筋与混凝土的弹性变形完全协调同步，同时钢筋混凝土支撑满足平截面假定，从而计算得出混凝土支撑内力，其计算公式如下：(1)(2)(3)(4)式中：——钢筋计轴力；——钢筋计荷载平均值；——钢筋计应力值；——钢筋计截面积；——混凝土桩荷载值；——混凝土弹性模量；——钢筋弹性模量；——混凝土支撑截面积；——钢筋计个数。
大连地铁209标段湾家村车站明挖工程监测方法与数据分析

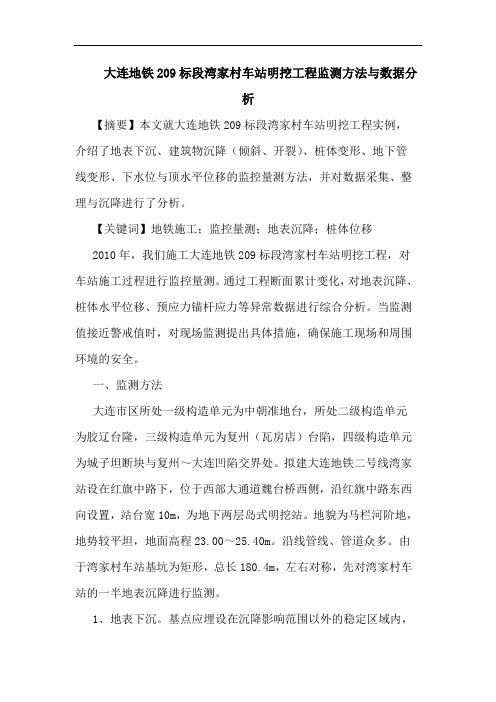

大连地铁209标段湾家村车站明挖工程监测方法与数据分析【摘要】本文就大连地铁209标段湾家村车站明挖工程实例，介绍了地表下沉、建筑物沉降（倾斜、开裂）、桩体变形、地下管线变形、下水位与顶水平位移的监控量测方法，并对数据采集、整理与沉降进行了分析。
【关键词】地铁施工；监控量测；地表沉降；桩体位移2010年，我们施工大连地铁209标段湾家村车站明挖工程，对车站施工过程进行监控量测。
通过工程断面累计变化，对地表沉降、桩体水平位移、预应力锚杆应力等异常数据进行综合分析。
当监测值接近警戒值时，对现场监测提出具体措施，确保施工现场和周围环境的安全。
一、监测方法大连市区所处一级构造单元为中朝准地台，所处二级构造单元为胶辽台隆，三级构造单元为复州（瓦房店）台陷，四级构造单元为城子坦断块与复州～大连凹陷交界处。
拟建大连地铁二号线湾家站设在红旗中路下，位于西部大通道魏台桥西侧，沿红旗中路东西向设置，站台宽10m，为地下两层岛式明挖站。
地貌为马栏河阶地，地势较平坦，地面高程23.00～25.40m。
沿线管线、管道众多。
由于湾家村车站基坑为矩形，总长180.4m，左右对称，先对湾家村车站的一半地表沉降进行监测。
1、地表下沉。
基点应埋设在沉降影响范围以外的稳定区域内，至少三个基点，以便基点互相校核；埋设要牢固可靠，采用标准地表桩，将其埋入原状土，做好井圈和井盖。
在坚硬的道面上埋设地表桩，应凿出道面和路基，将地表桩埋入原状土，或钻孔打入1米以上的螺纹钢筋做地表观测桩，并同时打入保护钢管套。
区间地面和道路沉降测点布置在两条隧道中线的横断面上，测点间距30～50m。
沉降测点埋设时先用冲击钻在地表钻孔，然后放入沉降测点，测点采用ф16～20mm，长1000mm半圆头钢筋制成，钢筋直接打入土体中，顶部露出观测标，并在地表做保护井。
2、建筑物沉降、倾斜、开裂。
基点的埋设与地表下沉测量方法的埋设相同，埋设时先在建筑物的基础或墙上钻孔，然后将预埋件放入，孔与测点四周空隙用水泥砂浆填实。
地铁工程监测技术规范
地铁工程监测技术规范篇一：地铁工程监控量测技术规程地铁工程监控量测技术规程第一章定义、术语1.1 定义1.1 监控量测地铁工程施工中对围岩、地表、支护结构及周边环境的动态进行的经常性观察和量测工作。
1.2 施工监控量测土建承包商按施工合同有关要求在满足监测技术规程的要求下，自行组织对地铁工程实施的监控量测工作。
1.3 第三方监控量测由业主通过招标或委托形式引入的有关资质的单位对其签订的承包合同范围实施的监控量测工作。
1.2 术语2.1 地铁在城市中修建的快速、大运量、用电力牵引并位于隧道内或地铁转到地面和高架桥上的轨道交通。
2.2 应测项目保证地铁周边环境和围岩的稳定以及施工安全应进行的日常监测项目。
2.3 选测项目相对于应测项目而言，为了设计和施工的特殊需要，由设计文件规定的在局部地段进行的检测项目。
2.4 浅埋暗挖法在浅埋软质地层的隧道中，基于喷锚技术而发展的一种矿山工法。
2.5 盾构法使用盾构机械进行开挖并采用管片作为衬砌而修建隧道的施工方法。
2.6 明挖法由地面开挖的基坑中修筑地铁构筑物的方法。
2.7 隧道周边收敛位移隧道周边任意两点间距离的变化。
2.8 水平位移监测测定变形体沿水平方向的位移值，并提供变形趋势及稳定预报而进行的量测工作。
2.9 垂直位移监测测试那个变形体沿垂直方向的位移值，并提供变形趋势及稳定预报而进行的量测工作。
2.10 拱顶沉降隧道拱顶内壁的绝对沉降（量）。
2.11 地表沉降地铁工程施工中地层的（应力）扰动区延伸至地表而引起的沉降。
2.12 隧道围岩隧道周围一定范围内对洞身产生影响的岩土体。
2.13 围岩压力开挖隧道时围岩变形或松散等原因而作用而支护、衬砌上的压力。
2.14 初期支护隧道开挖后即行施作的支护结构。
2.15 二次衬砌初期支护完成后施作的衬砌。
2.16 衬砌沿着隧道洞身周边修建的永久性支护结构。
2.17 管片是一种在工厂制作的圆弧形板肋状并由钢筋混凝土、钢、铸铁或其它材料制作的预制构件。

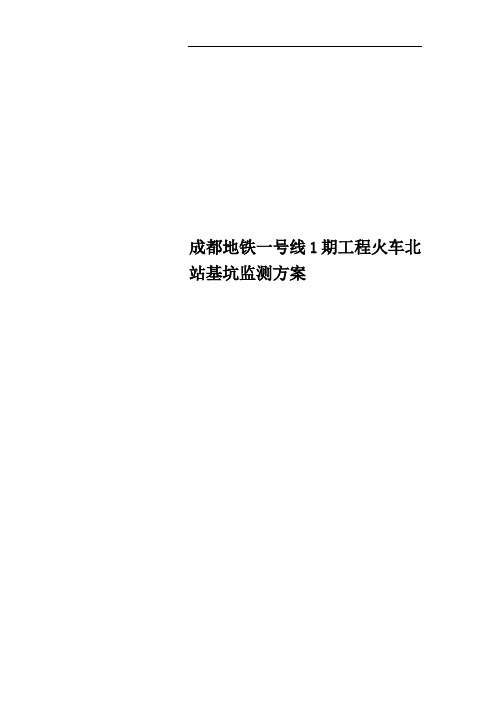

成都地铁一号线1期工程火车北站基坑监测方案
8）、围护结构钢筋应力监测：10个点位
9）、孔隙水压力监测：6个点位
10）、地下土体压力监测：6个点位
4.2监测控制标准
依据工程类别、结构形式，结合有关规定、规程，确定监测管理基准值作为监测控制标准。
1）地表沉降控制标准
地表沉降控制标准一般沉降值为21mm。
1）、围护体定向水平位移监测（侧斜）；18孔
2）、围护桩桩顶水平位移监测；28个点位
3）、钢支撑轴力监测；按规范要求取不低于支撑总数的30%；
4）、地下水位监测：水位井共15口
5）、基坑周围地表沉降：共31个点，在火车站商场处加密
6）、基坑周围建筑物沉降变形监测；在火车站商场靠近基坑侧布置间距15米
2）、为施工参数，预估发展趋势、确保工程质量及周边管线的安全使用提供实时数据，是优化设计、施工的主要手段。
3）、为理论验证提供对比数据、为优化施工方案提供依据。
4）、积累区域性设计、施工、监测的经验。
4、监测工作的内容与控制标准
4.1监测内容
根据成都市政工程设计研究院设计说明，本基坑需进行以下项目的监测。
序号
监测项目
仪器监测精度
量测频率
限值
测点布置
上报频率
备注
1
围护桩顶部水平位移
±0.4mm/Km
基坑开挖期间每天两次，浇注底板后每周两次，浇注完中板后每周一次
25mm
在冠梁施工时埋设监测点
一周一次，达报警值及时上报
2
基坑周围地表沉降监测
±0.4mm
围护结构施工及基坑开挖期间每两天一次，主体结构施工期间每周两次
7.1人员组成
7.2监测组织机构及监测体系
(12)城市轨道交通工程沉降位移监测技术

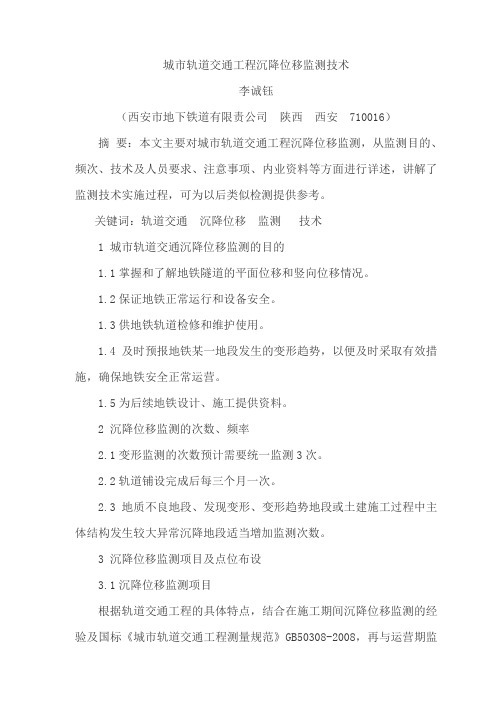

城市轨道交通工程沉降位移监测技术李诚钰（西安市地下铁道有限责公司陕西西安 710016）摘要：本文主要对城市轨道交通工程沉降位移监测，从监测目的、频次、技术及人员要求、注意事项、内业资料等方面进行详述，讲解了监测技术实施过程，可为以后类似检测提供参考。
