柴油发电机技术手册
234柴油机技术用户手册
A 列气缸
A4 A3 A2 A1
飞
B 列气缸
B4 B3 B2 B1
轮
TBD234 柴油机纵剖面视图
部件分类
01 机体、油底壳 02 气缸盖
03 曲轴总成
05 燃油系统
06 调速器
07 滑油系统
09 增压系统
11 监控系统
1 中冷器 2 喷油泵传动装置 3 高压油管 4 喷油泵 5 调速器 6 速度调节杠杆 7 停车杆 8 进气管 9 涡轮增压器 10 连杆大端轴承 11 飞轮 12 放油塞 13 曲轴 14 油底壳 15 滑油管 16 主轴承 17 凸轮轴 18 三角皮带轮 19 减震器 20 转速表传感器
23
10. 柴油机安装
24
11. 供货范围及工厂保证
30
12. 附图
33
1.TBD234 柴油机简介
234 系列柴油机是在使用广泛，可靠性高的 232 系列柴油机基础上发展而来的，在油耗、排放、可靠 性、寿命、维修工作量等方面达到很高水平。自 1982 年问世以来，市场销售形势和用户反应很好。
234 系列柴油机在保持原型机（232 系列）气缸中心距和外形尺寸基本不变的情况下增加了机体等主 要构件的强度。其平均有效压力达到 1.737MPa，单缸功率最高可达 60kW/缸。由于主要承受热负荷的零部 件冷却条件良好，即使是长期运转，油品和零件的温度也不会超过极限。由于采用小的气阀重叠度，可以 长时间低负荷运转。
前
言

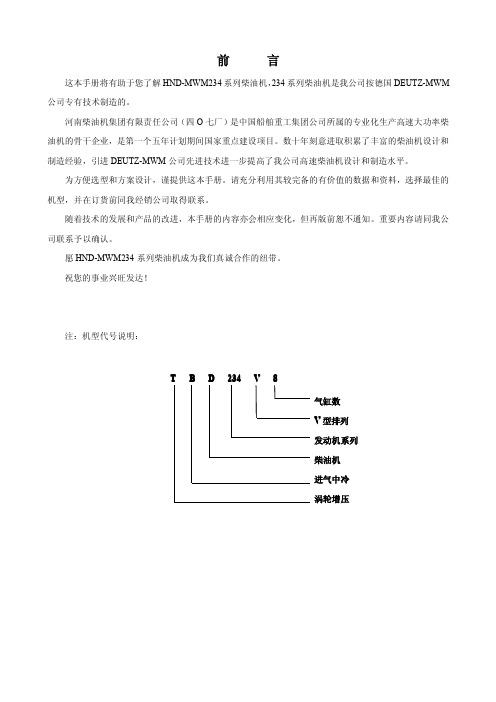

这本手册将有助于您了解 HND-MWM234 系列柴油机，234 系列柴油机是我公司按德国 DEUTZ-MWM 公司专有技术制造的。
河南柴油机集团有限责任公司（四 O 七厂）是中国船舶重工集团公司所属的专业化生产高速大功率柴 油机的骨干企业，是第一个五年计划期间国家重点建设项目。数十年刻意进取积累了丰富的柴油机设计和 制造经验，引进 DEUTZ-MWM 公司先进技术进一步提高了我公司高速柴油机设计和制造水平。
玉柴6K12系列发电用柴油机应用手册
玉柴K12系列发电用柴油机应用手册玉柴K12系列发电用柴油机应用手册目录一、发动机特点二、主要参数1.结构参数。
2. 性能参数3.应用配套参数三、发动机油耗表四、发动机与电机功率匹配1.标牌功率说明2. 交流发电机功率匹配3.发动机海拔功率修正五、电气接线原理图六、外形安装图七、水箱中冷器部件外形图八、随机附件清单一.发动机的主要特点：1、全电控，低排放：全电控系统，实现燃油喷射与速度控制全电子化；欧3排放，加后处理可达到VI排放。
2、调速性能优异：全电控系统，稳态调速率趋近于0，能适应各种工况需求。
3、大功率、低油耗：12小时功率（常用功率）100%负荷耗油约64kg/h；平均油耗50kg/h。
最低油耗、额定点油耗同比世界先进水平低4%-8%。
4、智能控制：CAN总线通信仪表，与柴油机控制系统数据共享，远程监控更方便，国内首创。
5、先进制造技术a、气缸盖集成进气管，通过国际知名研发机构优化的四气门技术，油气混合更加均匀，效率更高。
b、高效逆向冷却技术冷。
6、高可靠性：a、主体结构才有高强度蠕墨铸铁结构，发动机重量比传统发动机减少15%，整机可靠性大幅提高；能承受高达220bar爆发压力。
b、发动机通过1000小时三超实验、1000小时冷热冲击实验、2000小时启停实验、3000小时负荷循环等苛刻的可靠性实验考核；7、主要零部件源自知名国际零部件供应商6K发动机实现与国际知名品牌零部件商同步开发，燃油喷射系统德国博世、活塞部件德国马勒和美国辉门、缸盖垫片采用日本石川、高压油管采用日本臼井、水泵采用英国康斯克、皮带采用盖茨等国际知名零部件供应商。
8、保修时间：6K发动机保修时间按24个月或3000小时（以先到为准）。
二.主要参数2.性能参数三.油耗表1. K12D500柴油机油耗表平均油耗50kg.(按12小时中，有1小时超负荷，2小时满负荷，8小时75%常用负荷,1小时25%轻负荷计)2. K12D550柴油机油耗表平均油耗57.9kg.(按12小时中，有1小时超负荷，2小时满负荷，8小时75%常用负荷,1小时25%轻负荷计)四.发动机与交流发电机功率匹配1.标牌功率说明K12系列发电用柴油机标牌标有1小时功率和标定功率。
柴油发电机组技术规格书
柴油发电机组技术规格书
5DK-20 Diesel Generator Set Technical specification
3×600KW/900r/min
文件编号：5DK20-002 FILE CODE：5DK20-002
甲方 BUYER： 代表 REPRESENTATIVE： 乙方 SELLER： 陕西柴油机重工有限公司 SHAANXI DIESEL HEAVY INDUSTRY CO.,LTD 代表 REPRESENTATIVE：
Diesel generator dimensions················ mm×mm×mm（L×W×H）
3
3.3.7 机组重量（dry weight of E/G sets） t (DRY)
5DK20-002
3.4 发电机组主要技术规格（Diesel generator data）
3.4.1 使用条件（Conditions）
diesel generator manufactured by SHAANXI Diesel Heavy Industry Cooperation, Ltd, selecting DAIHATSU licensee. 1.2 适用范围（Scope of application）
本规格书适用于陕西柴油机重工有限公司生产的 5DK-20 柴油发电机组（600KW/900r/min） 的制造、试验和验收，是该设备订货合同的附件。
It is suitable for manufacturing, test and inspection of 5DK-20 diesel generator（600KW/900r/min） manufactured by SHAANXI Diesel Heavy Industry Cooperation, Ltd. It is the appendix of the order contract .
上柴135系列、G128系列、D114系列、H系列发电用柴油机补充说明书
陆用发电机组柴油机补充说明书S u pplement to Operation and Maintenance Manual for Land Generating Set Engines（135系列、G128系列、D114系列、H系列）（135 series, G128 series ,D114 series and H series）文件编号No. ：S0*******+03上海柴油机股份有限公司2012年7月Shanghai Diesel Engine Company, Ltd.July 2012前言欢迎和感谢您选用上柴动力！上海柴油机股份有限公司是拥有六十多年历史的国家特大型专业柴油机设计制造企业。
柴油机产品采用国际先进技术，引领行业创新潮流，产品已成熟形成135、G128、D114、C121、H、E、W180等系列，广泛用于汽车、工程机械、船舶舰艇、发电设备等动力配套。
企业信誉卓著，“东风”品牌为中国驰名商标，被评为“中国名牌产品”。
产品优质可靠，先后通过ISO9001、QS9000质量体系认证。
服务完善周到，全国有600多个销售服务网点，能快速有效地解决您的一切后顾之忧。
上柴各系列发电用柴油机是根据柴油发电机组的使用特点和性能在各系列基本型的基础上进行开发和研制的，能够满足用户对高品质发电动力机的各种需求；柴油机功率覆盖范围广，可作为常用、备用、急用等柴油发电机组的配套动力。
柴油机可以与斯坦福、马拉松、西门子、利莱森玛等各种品牌发电机配套。
可广泛应用于工矿、通信、国防、建筑、农林等领域。
本说明书叙述了135系列、G128系列、D114系列、H系列电站用柴油机的主要技术参数、结构及安装、使用方法等，是《135系列柴油机使用保养说明书》、《G128系列柴油机使用保养说明书》、《发动机操作与保养手册（D114）》、《SC9DF系列柴油机使用保养说明书》、《H系列柴油机使用保养说明书》有关电站机型的补充说明书，关于各系列柴油机具体操作、使用、保养、维修等内容还需参考原各系列柴油机的使用保养说明书。
柴油发电机使用说明书
柴油发电机使用说明书1. 概述柴油发电机是一种常见的发电设备，利用柴油燃料进行燃烧，通过内燃机的工作原理产生动力，从而驱动发电机发电。
本使用说明书将详细介绍如何正确操作和维护柴油发电机，以确保其正常运行和延长使用寿命。
2. 安全注意事项在操作柴油发电机之前，请务必阅读以下注意事项，并严格遵守：1) 在使用发电机前，确保周围环境通风良好，并远离易燃物品。
2) 在加注柴油时，务必使用指定的燃油，并遵循相关的操作规程。
3) 在操作发电机时，禁止吸烟或使用明火。
4) 如果发现任何异常情况，如燃油泄露、异味或异常声音，请立即停止使用，并及时联系专业技术人员进行维修。
3. 启动和停机操作3.1 启动发电机：- 确保发电机与电源的连接正常并接地。
- 检查燃油油位是否充足，燃油供应管路是否畅通。
- 打开燃油供应阀门，并调整至合适的位置。
- 按下发电机的启动按钮，等待发电机稳定运行后，将负载逐渐连接。
3.2 停止发电机：- 断开负载并缓慢减小负载至零。
- 按下发电机的停机按钮，待发电机完全停止后，关闭燃油供应阀门。
- 断开发电机与电源的连接，并进行相应的安全处置。
4. 维护和保养4.1 定期检查燃油油位，并根据使用情况及时补充燃油。
4.2 每200小时更换一次机油，并清洗机油滤清器。
4.3 定期检查并清洗发电机的进气和冷却系统，确保畅通无阻。
4.4 定期清洗和维护发电机的电气连接部分，避免接触不良引发故障。
4.5 每500小时进行一次高压电缆和绝缘电缆的绝缘测试，确保安全可靠。
4.6 如果长时间不使用发电机，请关闭燃油供应阀门，并做好防尘和防潮措施。
5. 故障排除5.1 发电机无法启动：- 检查燃油油位，确保充足。
- 检查燃油供应管路是否畅通。
- 检查电源连接是否正常，并排除电源故障。
5.2 发电机功率不稳定或无法满负荷工作：- 检查负载是否过大，适当减小负载。
- 检查燃油供应是否充足。
- 检查机油是否需要更换。
柴油发电机说明书
柴油发电机说明书柴油发电机说明书一、产品概述1.1 产品简介本文档为柴油发电机的详细说明书，包含了对柴油发电机的产品概述、技术参数、使用注意事项等内容。
1.2 产品特点柴油发电机具有以下特点：- 高效能：采用先进的柴油发动机技术，发电效率高；- 稳定性强：具备稳定的输出功率，适用于各种环境；- 易维护：设有可方便维护的配件和部件，方便日常维护；- 低噪音：噪音控制在合理范围内，不会造成干扰。
二、技术参数2.1 发动机参数柴油发电机的发动机参数包括以下内容：- 排量- 缸径- 行程- 最大扭矩- 最大功率等2.2 发电机参数柴油发电机的发电机参数包括以下内容：- 额定功率- 额定电压- 额定电流- 功率因数- 额定频率等三、操作说明3.1 运输与安装- 运输：注意保护设备，避免碰撞和震动；- 安装：选择平稳的基础，确保设备固定稳定。
3.2 启动与停机- 启动：按照操作界面上的指示进行启动程序；- 停机：按照操作界面上的指示进行停机程序。
3.3 维护与保养- 清洁：保持发电机清洁，定期除去灰尘和污垢；- 润滑：按照要求对发电机进行润滑；- 维护：定期检查设备的各个部件，确保正常工作。
四、安全注意事项4.1 使用环境- 温度范围：适宜的环境温度范围；- 湿度范围：适宜的环境湿度范围。
4.2 操作注意事项- 禁止事项：禁止在高温、高湿度、易燃气体等环境下操作设备；- 防护措施：操作时需按照相关安全规范使用防护设备。
五、附件本文档涉及以下附件：- 发电机技术参数表- 发动机说明书- 维护保养记录表六、法律名词及注释- 法律名词1：注释1 - 法律名词2：注释2。
柴油机发电机安全技术操作规程（3篇）
柴油机发电机安全技术操作规程一、前言柴油机发电机是一种重要的发电设备，通过柴油机的燃烧过程来驱动发电机发电。
为了确保柴油机发电机的安全运行，提高其使用效率和延长使用寿命，必须严格按照规定的操作规程进行操作。
本文将详细介绍柴油机发电机的安全技术操作规程。
二、准备工作1. 在操作柴油机发电机之前，必须穿上个人防护装备，如防护服、安全帽、安全鞋等。
2. 确保柴油机发电机所在区域的通风良好，避免发生中毒事故。
3. 检查柴油机发电机周围的环境是否存在火源或易燃物品，必要时进行清理。
4. 检查柴油机发电机的油箱油量是否充足，如不足应及时加油。
5. 检查柴油机发电机的电路接线是否牢固，电源开关是否处于关闭状态。
三、启动柴油机发电机1. 打开柴油机的电源开关，确认柴油机电路正常后，按下启动按钮将柴油机启动。
2. 通过仪表盘上的指示灯和仪表显示，观察柴油机的运行情况，确保正常工作。
3. 启动后，应检查柴油机的水温、油压等参数是否正常，如异常应立即停机检修。
四、柴油机发电机的运行1. 在运行过程中，严禁离开柴油机发电机操作区域，以防发生意外事故。
2. 定期检查柴油机的油温、水温、油压、电压等参数，确保其处于正常工作范围内。
3. 定期清理柴油机的滤网和冷却器，避免发生堵塞问题，影响柴油机的正常运行。
4. 注意观察柴油机的冷却系统和润滑系统是否存在泄漏现象，如有应及时修理。
5. 定期检查柴油机的传动装置和连接螺栓是否松动，如有应进行紧固。
五、停机操作1. 停机前，应先将柴油机的负载断开，确保发电负载为零后再停机。
2. 关闭柴油机的电源开关，并等待柴油机完全停机，确保运行装置停止运转。
3. 停机后，检查柴油机的各项参数是否正常，如异常应及时上报，并进行必要的维修工作。
4. 清理柴油机周围的杂物和油渍，保持机器清洁，并进行必要的维护工作。
六、事故应急处理1. 在操作柴油机发电机过程中，如发生火灾、漏电及其它意外事故，应立即按下紧急停机按钮，并采取必要的应急措施。
上柴柴油发电机 操作和维护手册
上柴柴油发电机操作和维护手册上柴柴油发电机操作和维护手册随着现代化程度不断提升，电力已经成为人们生活、工作的基本需求之一，而发电机的作用则显得尤为重要。
作为常见的发电机设备之一，上柴柴油发电机也成为了很多用户的选择。
下面，就来详细介绍一下上柴柴油发电机的操作和维护。
一、操作手册1.发电机安装(1)发电机应放在干燥、通风、防潮和强度充足的室内。
(2)降温器的进出口应上下连通，进水口的位置应高出出水口。
(3)水泵应装在水箱内，其进水口应放在水箱底部，出水口应上举至背离水平面高度100mm处。
2.启动发电机(1)在正常状况下，发电机应进行加热处理，加热时间视情况而定，一般为2~4小时。
(2)将主开关置于“OFF”位置，事先观察各仪表指示是否正常。
(3)按下启动按钮，等待发电机启动。
(4)启动后，应观察仪表指示，确保各参数在正常范围内，才能将主开关置于“ON”位置。
3.停止发电机(1)在停止发电机之前，应先将负荷卸除。
(2)将主开关置于“OFF”位置，即可停止发电机。
二、维护手册1.日常维护(1)定期清洁机器和配有保护罩的管理系统。
(2)检查发动机的密封性，各种管道连接是否牢固。
(3) 清理水箱和冷却管以去除杂质，保证水流畅行。
2.定期维护(1)更换润滑油、燃油滤清器、空气滤清器。
(2)更换点火塞。
(3)更换空调滤清器。
(4)对发动机轮廓进行检查。
3.厂家维护厂家应每1年或每500小时的运行时间对发电机进行维护，包括检查各种零部件和检查点和检查整机运行情况。
总之，对于上柴柴油发电机，我们必须按照操作手册和维护手册进行正确操作和维护，以延长发电机的使用寿命，提高它的使用效率和稳定性，为我们的生产生活带来更多的便利。
柴油发电机组技术规格书
柴油发电机组技术规格书目录1.2.3.4.5.6.7.8.9. 总则： (1)标准和规范 (3)使用条件 (5)技术要求 (5)表面处理及涂漆 (10)铭牌和标志 (10)备品备件、专用工具及测试仪表 (11)检验及试验 (11)技术文件要求 (12)10. 包装及运输准备 (13)1. 总则：1.1.本技术规格书描述了用于“项目”中“柴油发电机组”的设计、制造、材料、供货、检验、试验、交付、标志、运输、文件和服务等的最低技术要求。
1.2.本技术规格书属于“柴油发电机组请购文件”的一部分。
1.3.对于在本技术规格书中引用的、但未在本规格书中定义的术语，必要时参考中国国家标准和IEC标准中所包括的定义内容。
1.4.有关项目的具体数据，将在构成请购文件的数据表、单线图及其它文件中详细说明。
1.5.本公司保留对本文件增加、删除、修改的权利。
1.6.单位和图例所有单位应采用国际单位制；电气图例符号和文字符号应符合中国国家标准或IEC标准的规定。
1.7.语言除非另有规定，所有通信文件、设备的警告标志、安装说明、试车说明、操作说明和需地方当局批准的文件应采用中、俄文。
1.8.偏差柴油发电机组的设计、制造、材料、供货、检验、试验、交付、标志、运输、文件和服务应符合本技术规格书的要求，卖方在其投标书中应详细列出并说明所有与本技术规格书及构成请购文件的其它文件的偏差，所有偏差应在订货前取得买方的书面认可和批准后方可生效。
若没有提出偏差，将视为卖方完全接受本技术规格书的要求。
为方便买方对卖方的技术响应情况进行准确分析，卖方宜就买方的技术规格书进行逐条回应。
1.9.冲突的处理(1)本技术规格书的内容与相关规范、规定和构成请购文件的供货要求、数据表、单线图、一次系统图及补充说明等冲突时，应按下列优先顺序执行：(a)请购文件中的供货要求、数据表、单线图、一次系统图和补充说明等。
(b)国际标准。
(c)中国国家标准。
(d)中国行业标准。
柴油发电机说明书
柴油发电机说明书柴油发电机说明书---1. 引言本文档将对柴油发电机进行详细的介绍和说明。
柴油发电机是一种常见的发电设备，广泛应用于工业、农业、建筑等领域。
本文档将包括柴油发电机的构造、工作原理、使用方法以及维护保养等方面的内容，旨在帮助用户更好地了解和使用柴油发电机。
---2. 构造柴油发电机的构造包括以下几个主要部分：2.1 发动机部分柴油发电机的核心是发动机，它通常由气缸、曲轴、活塞等组成。
发动机负责将燃油燃烧产生的能量转化为机械能，驱动发电机进行发电。
2.2 发电机部分发电机部分由转子、定子、励磁系统等组成。
它负责将发动机提供的机械能转化为电能，并通过电缆输出给外部电路供电使用。
2.3 控制系统部分控制系统部分包括电气控制柜、仪表显示等。
它对发电机的运行状态进行监控和控制，保证发电机的正常运行。
---3. 工作原理柴油发电机的工作原理如下：1. 发动机部分：柴油发电机通过进气、压缩、燃烧、排气等工作过程，将燃料燃烧产生的能量转化为旋转机械能。
2. 发电机部分：发动机转动的轴通过联轴器与发电机转子相连，转子转动时会在定子上感应出电压，从而产生电流。
3. 控制系统部分：控制系统通过监控发电机的运行状态，对其进行调整和控制，使其在运行中保持稳定的工作状态。
---4. 使用方法使用柴油发电机时，需要按照以下步骤进行操作：1. 确保柴油发电机和外部电路的连接正确，并检查电缆是否安全可靠。
2. 打开燃油进气阀，然后启动柴油发动机。
3. 当发动机达到设定的转速后，打开发电机的励磁开关。
4. 在发电机达到正常工作状态后，可以将外部电路与发电机连接。
5. 发电机的输出电压和频率可以通过控制系统进行调整。
6. 在使用过程中，注意监控发电机的运行状态，及时处理异常情况。
---5. 维护保养柴油发电机的维护保养对于延长其使用寿命和保证正常运行非常重要。
以下是一些常见的维护保养工作：- 定期更换机油和滤清器，保持发动机的润滑和清洁。
