IP_等级_(防水防尘)_定义

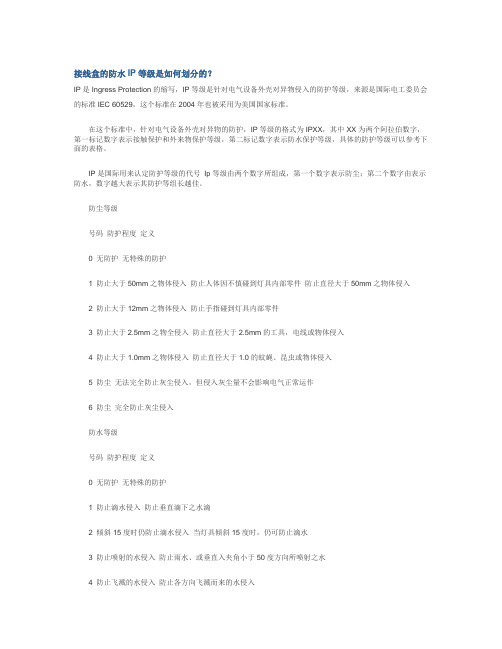

接线盒的防水IP等级是如何划分的？
接线盒的防水IP等级是如何划分的？IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
防尘等级号码防护程度定义0 无防护无特殊的防护1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入2 防止大于12mm之物体侵入防止手指碰到灯具内部零件3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响电气正常运作6 防尘完全防止灰尘侵入防水等级号码防护程度定义0 无防护无特殊的防护1 防止滴水侵入防止垂直滴下之水滴2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水3 防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水4 防止飞溅的水侵入防止各方向飞溅而来的水侵入5 防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入6 防止大浪的水侵入灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作7 防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作8 防止沉没的影响IP（INTERNATIONAL PROTECTION）等级所依据的标准有：1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 –5982）国标GB 700 –863）GB 4208等。
ip51防护等级是什么
ip51防护等级是什么IP防护等级是对产品的防护功能的评定，主要指外壳的防水和防尘能力，IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级。
IP防尘等级分为6分等级，从低到高依次为：1-6。
IP防水等级分为8个等级，从低到高依次为：1-8。
如果不需要防尘，书写方式是：IPX6，不要防水，则是IP5X等。
防尘等级0：没有保护；1：防止大的固体侵入；2：防止中等大小的固体侵入；3：防止小固体进入侵入；4：防止物体大于1mm的固体进入；5：防止有害的粉尘堆积；6：完全防止粉尘进入。
防水等级0：没有保护；1：水滴滴入到外壳无影响；2：当外壳倾斜到15度时，水滴滴入到外壳无影响；3：水或雨水从60度角落到外壳上无影响；4：液体由任何方向泼到外壳没有伤害影响；5：用水冲洗无任何伤害；6：可用于船舱内的环境；7：可于短时间内耐浸水（1m）；8：于一定压力下长时间浸水。
9：防高温高压喷水。
附加字母（可选）：A：防止手背侵入设备内部。
使用直径为50mm的球型试具接近时，能与设备内危险部件保持足够距离。
B：防止手指侵入内部。
使用直径12mm，长80mm的试验手指接近设备，能与设备内危险部件保持足够距离。
C：防止工具侵入设备内部。
使用直径2.5mm，长100mm的试具接近设备，能与设备内危险部件保持足够距离。
D：防止金属线侵入设备。
使用直径1mm，长100mm的试具接近设备，能与设备内危险部件保持足够距离。
H：高压设备。
M：防水实验在设备可动部分运动时进行。
S：防水实验在设备可动部分静止时进行。
W：提供附加防护或处理以应对特殊气候。
防尘防水标准最新规范
防尘防水标准最新规范随着工业和日常生活对电子产品的依赖日益增加，防尘防水标准已成为确保设备可靠性和安全性的关键因素。
最新的防尘防水标准旨在提供一套全面的指导原则，以帮助制造商和用户了解和实现产品的防尘防水性能。
开头：在现代工业和消费电子产品设计中，防尘防水性能是衡量产品耐用性和可靠性的重要指标。
随着技术的发展和应用场景的多样化，防尘防水标准也在不断更新以适应新的需求。
本文将概述最新的防尘防水标准规范，为相关行业的设计和生产提供参考。
正文：1. 标准概述：最新的防尘防水标准通常以IP（Ingress Protection）等级来表示，其中IP等级由两个数字组成，第一个数字代表防尘等级，第二个数字代表防水等级。
等级范围从0（无防护）到6（完全防尘）和0到8（完全防水）。
2. 防尘等级：- IP0x：无防尘保护- IP1x：防止大于50mm的固体进入- IP2x：防止大于12.5mm的固体进入- IP3x：防止大于2.5mm的固体进入- IP4x：防止大于1mm的固体进入- IP5x：防尘，但不能完全防止尘埃进入- IP6x：完全防尘3. 防水等级：- IPx0：无防水保护- IPx1：防止水滴垂直落下（垂直角度15度）- IPx2：防止水滴垂直落下（垂直角度60度）- IPx3：防止喷射水（60度角度，水流量为5升/分钟）- IPx4：防止飞溅水（从所有方向）- IPx5：防止喷射水（从所有方向，水流量为12.5升/分钟）- IPx6：防止强烈喷射水（从所有方向，水流量为100升/分钟） - IPx7：可浸入水下1米，持续30分钟- IPx8：可长期浸入水下，具体深度由制造商指定4. 测试方法：防尘防水测试通常包括实验室测试和现场测试。
实验室测试使用标准化的设备和程序，如喷水测试、浸水测试等。
现场测试则模拟实际使用环境，评估产品在特定条件下的防尘防水性能。
5. 设计要点：设计防尘防水产品时，需要考虑密封性、材料选择、结构设计等因素。
防水等级的定义
防水等级的定义防水等级的定义防水等级是用于评估和区分产品所具备的防水能力的标准。
根据不同国家和行业的标准，防水等级可能具有不同的定义和划分。
以下是一些常见的防水等级及其定义：IP等级•IP67：可以完全阻止灰尘的进入，并能在30分钟内承受1米深的水淹没。
•IP68：可以完全阻止灰尘的进入，并能在特定条件下长期浸泡于受控深度的水中。
IP等级是根据国际标准IEC 60529制定的，它用数字来表示产品的防尘和防水能力。
IP67和IP68是目前最常见的防水等级，广泛应用于智能手机、手表、耳机等电子产品上。
ATM等级•ATM3：可以承受轻度接触水的喷溅，例如雨水或手部洗涤。
•ATM5：可以承受多次短时间的水下活动，适用于一般的户外运动。
•ATM10：可以在较深的水下进行长时间的运动，例如游泳和潜水。
ATM等级是根据口径法测定的防水等级，用于评估手表的防水性能。
该等级通常以ATM为单位，其中1 ATM相当于10米的静态水压。
ATM3、ATM5和ATM10是常见的等级。
MIL-STD等级•MIL-STD-810G：可以在严苛的环境条件下继续正常工作，包括接触水和尘埃。
•MIL-STD-810H：在更新版本中加入了更严格的防水标准。
MIL-STD是美国国防部制定的一系列军事标准，用于评估军用设备的耐久性和可靠性。
MIL-STD-810G和MIL-STD-810H中的防水标准主要适用于军用装备和工业设备。
书籍简介《防水等级标准与应用》是一本介绍防水等级定义及其应用的专业书籍。
本书详细解释了不同的防水等级和相关测试方法，以及在不同领域中的实际应用。
书中包含了大量的实际案例和技术指南，帮助读者理解和应用防水等级标准。
该书特点： - 系统地介绍了IP等级、ATM等级和MIL-STD等级等常见的防水等级。
- 详细解释了防水等级的定义和测试方法。
- 提供了实际案例和技术指南，帮助读者理解和应用防水等级标准。
- 适用于从事产品设计、测试和认证工作的专业人士，以及对防水产品感兴趣的读者。
防水等级划分标准表
防水等级划分标准表
防水等级是指用来衡量电子产品、手表、手机等设备对水的抵抗能力的等级标准。
通常使用IP（Ingress Protection）等级来表示防水等级，IP等级通常由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
以下是IP等级的划分标准表：
1. IPX0，无特殊防护。
2. IPX1，垂直滴水。
3. IPX2，倾斜滴水。
4. IPX3，喷水。
5. IPX4，飞溅水。
6. IPX5，喷射水。
7. IPX6，强喷射水。
8. IPX7，在规定条件下完全浸入水中30分钟。
9. IPX8，在特定压力下长时间浸入水中。
这些等级标准表明了不同防水等级的设备对水的阻抗能力，消
费者可以根据实际需求选择符合要求的防水等级的产品。
同时，在
购买防水产品时，也应该注意产品的防水等级是否符合自己的需求，以免造成不必要的损失。
除了IP等级外，一些厂商也会采用自己的
防水等级标准，消费者在购买时也需要留意厂商提供的防水等级信息。
总之，防水等级划分标准表对消费者购买防水产品提供了重要
的参考依据。
定义及解释
定义及解释IEC标准的基本慨念IP 等级(防水防尘) 定义IP 等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这个系统得到了多数欧洲国家的认可，并在IEC 529 ( BS EN 60529: 1992 ) 外包装保护等级( IP code ) 中宣布.保护等级多以IP 后跟随两个数字来表述，数字用来明确保护的等级。
第一个数字表明设备抗微尘的范围，或者人们在密封环境中免受危害的程度。
第二个数字表明设备防水的程度。
什么是II类器具Ⅱ类器具：class II appliance其电击防护不仅依靠基本绝缘,而且提供如双重绝缘或加强绝缘那样的附加安全防护措施的器具。
该类器具没有保护接地或依赖安装条件的措施。
注1：该类器具可以是下达类型之一：—具有一个耐久的并且基本连续的绝缘材料外壳的器具,除铭牌、螺钉和铆钉等小零件外,其外壳能将所有的金属部件包围起来,该外壳提供了至少相当于加强绝缘的防护措施将这些小金属零件与器具的带电部件隔离。
该类型器具被称为带绝缘外壳的Ⅱ类器具。
—具有一个基本连接的金属外壳,其内各处均使用双重绝缘或加强绝缘的器具,该类型器具被称为有金属外壳的Ⅱ类器具。
—由带绝缘外壳的Ⅱ类器具和有金属外壳的Ⅱ类器具组合而成的器具。
注2：带绝缘外壳的Ⅱ类器具,其壳体可构成附加绝缘或加强绝缘的一部分或全部。
注3: 如果一个各处均具有双重绝缘或加强绝缘的器具又带有接地的防护措施,则此器具被认为是I类或0I类什么是I类器具I类器具：class I appliance其电击防护不仅依靠基本绝缘而且包括一个附加安全防护措施的器具。
其防护措施是将易触及的导电部件连接到设施固定布线中的接地保护导体上,以使得万一基本绝缘失效,易触及的导电部件不会带电。
注：此防护措施包括电源线中的保护性导线。
什么是III类器具是依靠安全特低电压电源来供电的器具其内部不产生比安全特低电压高的电压（III类器具是指SELV供电的器具）1. 什么事LFGB德国LFGB认证简介2005 年9 月，德国新食品和饮食用品法LFGB 取代了食品和日用品法LMBG 。
IP防尘防水等级简介
IPxx 防尘防水等级简介防尘等级 (第一个X表示)0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于 1mm 的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入防水等级 (第二个X表示)0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响3 ：水或雨水从 60 度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（1m）8 ：于一定压力下长时间浸水例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
IPxx等级中关于防水实验的规定:（1）IPx1方法名称：垂直滴水试验试验设备：滴水试验装置试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm试验条件：滴水量为 10。
5 mm/min持续时间：10 min（2）IPx 2方法名称：倾斜15°滴水试验试验设备：滴水试验装置试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于 200mm每试验完一个面后，换另一个面，共四次。
试验条件：滴水量为 30。
5 mm/min持续时间：4×2。
5 min（共10 min ）（3）IPx 3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算，每孔为 0。
07 L/min ，淋水时，摆管中点两边各60° 弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°，共120°。
IP等级
IP等级（防尘防水）定义IPxx防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第一个X表示)0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水IP65IP等级（防尘防水）定义中一项：IP65 IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，如：防爆电器，防水防尘电器，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX 为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
防尘等级号码防护程度定义参照标准：GB 4208 2008 《外壳防护等级(IP代码)》IPxx 防尘等级(第一个X表示) 0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第二个X表示) 0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水检测时请注意：IP65 包括2个试验：IP6X 和IPX5 IP6X 检测时会对产品内部抽气，产生负压！IPX5 3米外小水枪冲水！IP66IP66指灯具完全防止外物侵入，且可完全防止灰尘进入，承受猛烈的海浪冲击或强烈喷水时，电器的进水量应不致达到有害的影响。
ip70防水等级标准
IP70防水等级标准是指设备在60度角度的低压喷射水流（0.6-100kPa）下，内部没有水滴进入。
这意味着，当设备在一定角度的水流冲击下，仍然能够保持其内部不进水。
IP防水等级标准由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
因此，IP70中的“7”表示防尘等级为7，即设备在规定的条件下，即使壳体内有一定数量的灰尘进入，也不会影响设备的正常运行；而“0”则表示防水等级为0，即设备不具备一定的防水能力。
需要注意的是，IP70并不是常见的防水等级，一般常见的是IP68防水等级。
因此，在选择具备防水功能的设备时，需要注意其防水等级是否符合自己的使用需求。
IPxx 防尘防水等级解释
IP是电气设备外壳防护等级的代码，I代表防止固体异物进入的等级，最高级别是6；P代表防止进水的等级，最高级别是8。
IP65:尘密，喷水。
IP55:防尘，喷水。
IPxx 防尘防水等级
防尘等级(第一个X表示)
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入
4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积
6：完全防止粉尘进入
防水等级(第二个X表示)
0：没有保护
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响
3：水或雨水从60度角落到外壳上无影响
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）
8：于一定压力下长时间浸水
例：有仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IP 等级 (防水防尘) 定义
IP 等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分
类的方法，这个系统得到了多数欧洲国家的认可，并在 IEC 529 ( BS EN 60529: 1992 ) 外包装
保护等级 ( IP code ) 中宣布。
保护等级多以 IP 后跟随两个数字来表述，数字用来明确保护的等级。
第一个数字表明设备抗微尘的范围，或者人们在密封环境中免受危害的程度。
第二个数字表明设备防水的程度。
数字 第一个数字 ---- 固体 第二个数字 ---- 液体
0
没有保护 没有保护
1
可抵御超过 50 毫米的固体物质，例如，
手部意外触摸
可经受垂直落下来的水点
2
可抵御直径超过 12 毫米直径、长度不超
过80 毫米的固体物质，例如手指
可经受呈 15 °垂直角的水花的直接喷射
3
可抵御超过 2.5 毫米的固体物质，如工具
或金属丝
可经受呈 60°垂直角的水花的直接喷射
4
可抵御超过 1.0 毫米的固体物质，如细小金属丝 可经受从任何方向射来的水花 -- 有限的
进入是允许的
5
防尘，有限进入(无有害堆积物)
可经受来自所有方向的低压水柱喷射 ---
允许有限进入
6
灰尘难以进入，完全防尘 可经受强力水柱喷射，允许有限的进入
7
不合用
允许短暂放入 15 厘米至 1 米深的水中，
时间可长达 30 分钟
8
不合用 可经受压力下长期浸泡
