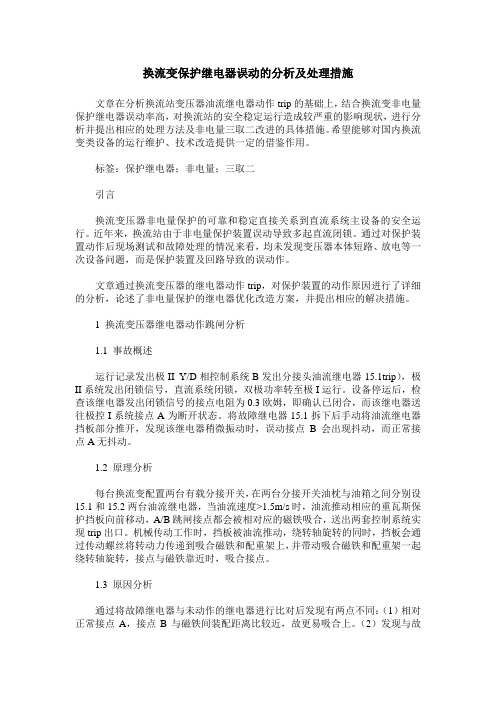

换流变保护继电器误动的分析及处理措施
换流变保护继电器误动的分析及处理措施文章在分析换流站变压器油流继电器动作trip的基础上，结合换流变非电量保护继电器误动率高，对换流站的安全稳定运行造成较严重的影响现状，进行分析并提出相应的处理方法及非电量三取二改进的具体措施。
希望能够对国内换流变类设备的运行维护、技术改造提供一定的借鉴作用。
标签：保护继电器；非电量；三取二引言换流变压器非电量保护的可靠和稳定直接关系到直流系统主设备的安全运行。
近年来，换流站由于非电量保护装置误动导致多起直流闭锁。
通过对保护装置动作后现场测试和故障处理的情况来看，均未发现变压器本体短路、放电等一次设备问题，而是保护装置及回路导致的误动作。
文章通过换流变压器的继电器动作trip，对保护装置的动作原因进行了详细的分析，论述了非电量保护的继电器优化改造方案，并提出相应的解决措施。
1 换流变压器继电器动作跳闸分析1.1 事故概述运行记录发出极II Y/D相控制系统B发出分接头油流继电器15.1trip），极II系统发出闭锁信号，直流系统闭锁，双极功率转至极I运行。
设备停运后，检查该继电器发出闭锁信号的接点电阻为0.3欧姆，即确认已闭合，而该继电器送往极控I系统接点A为断开状态。
将故障继电器15.1拆下后手动将油流继电器挡板部分推开，发现该继电器稍微振动时，误动接点B会出现抖动，而正常接点A无抖动。
1.2 原理分析每台换流变配置两台有载分接开关，在两台分接开关油枕与油箱之间分别设15.1和15.2两台油流继电器，当油流速度>1.5m/s时，油流推动相应的重瓦斯保护挡板向前移动，A/B跳闸接点都会被相对应的磁铁吸合，送出两套控制系统实现trip出口。
机械传动工作时，挡板被油流推动，绕转轴旋转的同时，挡板会通过传动螺丝将转动力传递到吸合磁铁和配重架上，并带动吸合磁铁和配重架一起绕转轴旋转，接点与磁铁靠近时，吸合接点。
1.3 原因分析通过将故障继电器与未动作的继电器进行比对后发现有两点不同：（1）相对正常接点A，接点B与磁铁间装配距离比较近，故更易吸合上。
浅谈继电保护误动故障案例分析与处理
浅谈继电保护误动故障案例分析与处理发表时间：2017-01-13T15:25:25.910Z 来源：《电力设备》2016年第23期作者：李可民刘君齐国昌万志祥[导读] 文章通过对一起10kV供电线路送电不成功的原因查找，分析了三段式馈线保护在10kV供电系统中的配置情况。
（国网安徽阜阳供电公司安徽阜阳 236000）摘要：文章通过对一起10kV供电线路送电不成功的原因查找，分析了三段式馈线保护在10kV供电系统中的配置情况，根据存在的问题提出了解决办法。
关键词：继电保护；误动；分析处理1 故障现象及经过某公司35kV变电站是2012年7月才投入运行的一座新变电站，采用一台主变单母线不分段运行方式，该站共有5条10kV出线，总负荷约为3200kW，馈线保护装置选用了THL-302A型数字线路保护测控装置。
2012年11月10日07：20，10kV南二区624线路过流一段保护动作跳闸，运行人员对开关、断路器和保护装置进行检查均正常，对线路进行巡查，最终确定了故障为线路落鸟造成相间短路，故障点找到且已排除，09：02对线路试送电，试送不成功。
保护动作数据如表1，波形如图1所示。
10kV架空线路常见故障有单相接地、两相和三相短路等故障。
该线路所投过流I段、II段保护可以保护线路相间短路故障，绝缘监察配合系统专门配置的小电流接地选线装置可判定单相接地故障，所以南二区624回路所配保护种类基本合理，能够满足线路出现的各种故障对于继电保护的需求。
上面的分析表明继电保护配置能够满足线路故障的需求，下面对继电保护的整定计算进行检查分析：空载变压器投入送电时会出现很高的励磁涌流，其幅值可以达到变压器额定电流的6～8倍同时含有大量的非周期分量和高次谐波分量，对于线路接带的多台变压器，每台变压器的励磁涌流对于整条线路的影响会因安装位置和距离电源侧的长度有所不同，南二区线路总长15.3km，线路中后段安装的变压器对整条线路的启动电流影响较小，根据以往的经验线路的送电冲击电流按照所有变压器额定电流的3倍计算，即：I=3×2480/10/1.732≈429.6A，折算到二次侧i=429.6/40≈10.7A。

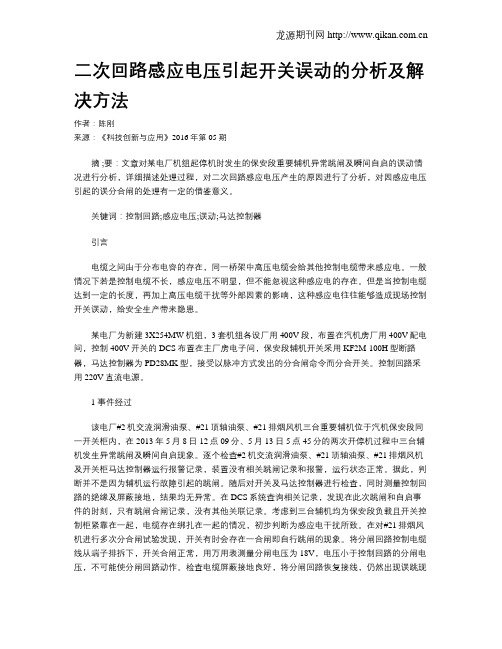

二次回路感应电压引起开关误动的分析及解决方法
二次回路感应电压引起开关误动的分析及解决方法作者：陈刚来源：《科技创新与应用》2016年第05期摘 ;要：文章对某电厂机组起停机时发生的保安段重要辅机异常跳闸及瞬间自启的误动情况进行分析，详细描述处理过程，对二次回路感应电压产生的原因进行了分析，对因感应电压引起的误分合闸的处理有一定的借鉴意义。
关键词：控制回路;感应电压;误动;马达控制器引言电缆之间由于分布电容的存在，同一桥架中高压电缆会给其他控制电缆带来感应电。
一般情况下若是控制电缆不长，感应电压不明显，但不能忽视这种感应电的存在。
但是当控制电缆达到一定的长度，再加上高压电缆干扰等外部因素的影响，这种感应电往往能够造成现场控制开关误动，给安全生产带来隐患。
某电厂为新建3X254MW机组，3套机组各设厂用400V段，布置在汽机房厂用400V配电间，控制400V开关的DCS布置在主厂房电子间，保安段辅机开关采用KF2M-100H型断路器，马达控制器为PD28MK型，接受以脉冲方式发出的分合闸命令而分合开关。
控制回路采用220V直流电源。
1 事件经过该电厂#2机交流润滑油泵、#21顶轴油泵、#21排烟风机三台重要辅机位于汽机保安段同一开关柜内，在2013年5月8日12点09分、5月13日5点45分的两次开停机过程中三台辅机发生异常跳闸及瞬间自启现象。
逐个检查#2机交流润滑油泵、#21顶轴油泵、#21排烟风机及开关柜马达控制器运行报警记录，装置没有相关跳闸记录和报警，运行状态正常。
据此，判断并不是因为辅机运行故障引起的跳闸。
随后对开关及马达控制器进行检查，同时测量控制回路的绝缘及屏蔽接地，结果均无异常。
在DCS系统查询相关记录，发现在此次跳闸和自启事件的时刻，只有跳闸合闸记录，没有其他关联记录。
考虑到三台辅机均为保安段负载且开关控制柜紧靠在一起，电缆存在绑扎在一起的情况，初步判断为感应电干扰所致。
在对#21排烟风机进行多次分合闸试验发现，开关有时会存在一合闸即自行跳闸的现象。
继电保护误动作常见原因分析及防范措施
．
首先 ，电流互感器铁心饱和将会引起继电保护
的误动作 。当接有互感器 的一次主回路发生短路故 ４ 外部干扰 引起 的误 动作
障时 ，流过互感器 的大短路电流极可能使其饱和 ，导
致 一 、二 次 电流 之 间 的误 差 也 随之 增 大 ，从 而 影 响继
能 否 可取 要 根据 实 际线 路 的情 况 来 决 定 。增 加 延 时
１ 整定方 案不满足要求 引起 的误动作
是指增加一个励磁涌流衰减的时间 ，使其衰减至额 定电流以下 ，即采用限时速断作为主保护。
继 电保护的整定方案是指根据被保 护设备 的特
性而制定 的一系列继电保护措施 以及这些保护之间 ２ 二次 回路绝缘不足 引起 的误动作
确要求具有很强 的“可靠性 ”，所 谓的可靠性是指继 值可以达到额定 电流的 ６～８倍 ，这些变压器的励磁涌
电保护在该动作时不拒绝动做 ，在不该 动作时不应 流叠加起来数值就非常大 ，而励磁涌流含有很大成分
误动作。继 电保护的误动作将给电力系统带来严重 的非周期分量和大量的高次谐波 ，如果整定值躲不过
中图分类号 ：ＴＭ７７
文献标识码 ：Ｂ
文章编 号 ：１ ６７２—５４５×（２０１ ６）０４－０１ ８２－０３
继 电保护是保证电力 系统安全 、可靠运行 的重 设有 １５台变压器 ，总容量约为 ２ ０００ ｋＶＡ．变压器在
要措施 ，因此对继电保护装 置的基本性 能方 面就明 进行合 闸时投入运行 ，产生了很大的励磁涌流 ，其数
Ｅｑｕｉｐｍｅｎｔ Ｍ ａｎｕｆａｃｔｕｒｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ Ｎｏ．０４，２０１６
继 电保 护误 动作 常见原 因分析及 防范措施
瓦斯继电器误动原因分析及防治措施
瓦斯继电器误动原因分析及防治措施摘要：瓦斯继电器是在矿井瓦斯灾害中应用最广泛的安全防爆装备，其误动会导致矿井事故发生。
本文分析了瓦斯继电器误动的原因，并提出了防治措施。
具体分析了外界干扰、安装不当、质量缺陷等因素的影响，采取了针对性强的防治措施，如加强电器线路的绝缘、加强继电器检修等，提高了瓦斯继电器的安全性和可靠性。
关键词：矿井安全；瓦斯继电器；误动；原因分析；防治措施。
正文：矿井安全是煤炭企业生产经营的核心问题，瓦斯灾害是煤炭生产中最常见和危害最大的灾害之一，因此瓦斯继电器作为一种应用广泛的安全防爆设备，在煤炭生产中具有非常重要的作用，其质量可靠性直接关系到煤炭生产中的安全问题。
但是，在瓦斯继电器的使用中，由于各种原因，误动的情况时有发生。
为此，对瓦斯继电器的误动原因进行分析并提出有效措施，对确保生产安全具有重要意义。
瓦斯继电器误动的原因主要有以下几个方面：（1）外界干扰导致误动。
在煤炭生产中，外界干扰往往是导致瓦斯继电器误动的主要因素之一。
外界干扰的来源很多，比如电磁干扰、静电干扰等。
这些干扰会影响瓦斯继电器内部的电子元器件，导致误动。
（2）安装不当导致误动。
瓦斯继电器的安装质量直接影响到其使用效果。
如果安装不当，比如接线不紧、接错线路等，都会导致瓦斯继电器误动。
（3）质量缺陷导致误动。
瓦斯继电器本身的质量问题也会导致误动的发生，比如继电器内部元器件磨损、电路板损坏等。
针对以上原因，应该采取以下防治措施：（1）增强对外界干扰的抵抗能力，如加强电器线路的绝缘、加强屏蔽等。
（2）加强继电器的安装和检修，确保接线正确、接紧，及时更换老化的元器件。
（3）提高瓦斯继电器的质量水平，如选择具备高品质的元器件、完善的质量控制体系等，确保瓦斯继电器的质量。
总之，对于瓦斯继电器的误动问题，需要综合考虑多种因素，采取有针对性、有效的防治措施，才能确保煤炭生产安全，防止瓦斯灾害的发生。
除了以上提到的外界干扰、安装不当、质量缺陷之外，还有一些其他的原因也可能导致瓦斯继电器误动。
浅谈继电保护装置误动作的问题分析及防范措施
浅谈继电保护装置误动作的问题分析及防范措施[摘要]通过实例，对二次回路绝缘差、误碰、干扰、TA二次回路问题等引起保护装置误动作进行了分析，并提出相应防范措施，从而提高继电保护装置切除故障的可靠性。
【关键词】继电保护；误动作；可靠性；原因分析；防范措施1、引言继电保护是保障电力系统安全稳定运行的重要手段，随着我国经济的发展以及用电量的急剧攀升，电力系统的规模不断扩大，用电设备体系越来越大，继电保护所扮演的角色就越来越重要，继电保护的原理结构也越来越复杂。
然而，实际工作中，继电保护装置的不正确动作现象依然存在，继电保护装置一旦不能正确动作，往往会扩大事故，酿成严重后果，所以继电保护装置能否可靠动作就显得极其重要。
结合自身工作实践，对导致保护装置不能正确动作的种类进行归纳。
①二次回路绝缘损坏。
继电保护的信号采取和对一次设备的控制，均是通过二次电缆为载体实现。
在实际运行中，因二次电缆绝缘损坏，引起继电保护的不正确动作事故较多。
②误碰。
由于工作人员业务不熟、思想麻痹误碰设备，导致保护装置动作。
③抗干扰性能差。
因干扰信号的影响容易引起保护误动。
④电流互感器、电压互感器二次回路问题。
运行中，TV、TA及其二次回路上的故障并不少见，主要问题是短路与开路。
2、二次回路绝缘差引起的保护误动2.1故障现象某变电站#2主变差动保护在一次系统无故障的情况下动作，切除主变。
事故后检查发现#2主变差动保护高压侧C相TA至开关端子箱二次电缆绝缘损坏，对地绝缘为零，从而短接了一相TA。
在差动继电器中产生了差流，使保护误动作。
事故原因是：C相TA引出电缆穿管处管口密封不严，铁管中进水，造成绝缘损坏接地。
2.2防范措施电缆施工中，应严格按施工工艺标准施工，剥切电缆时防止损伤线芯和保留的绝缘层，电缆终端应包扎或加热缩套。
地下电缆宜穿管，裸露的电缆要加装蛇皮管。
穿管的管口一定要密封良好；在保护投运前、大修后或每年春、秋季定期检验时应把二次回路的绝缘检查作为一项重点工作，应用1000V摇表测量TA二次各芯线对地及各芯线之间的绝缘，发现隐患及时处理。
继电保护二次电压切换问题分析及对策
继电保护二次电压切换问题分析及对策摘要：我国自改革开放以来，国民物质生活水准明显提升。
通过研究发现，居民用电时若隔离开关辅助触点或继电保护工作产生故障，会接连产生电压切换问题，该问题的产生会致使继电保护装置产生反充电和失压情况。
这种情况对电力系统的运转会产生较大的干扰，严重时，会直接威胁到电力企业工作员工的生命财产安全。
因此，本文直接对继电保护二次电压切换问题进行详细研究，该研究对中国电力企业的发展具有十分重要的意义。
关键词：继电保护；二次电压；切换引言发电厂生产出来的电力不能够直接提供给人们的日常生活所使用，必须要经过变电站对电压进行调整之后才可以提供给用户。
而变电站的各个系统在运行的过程当中，双母线系统是核心的一个部分，它连接着各种各样的电器元件，如果双无线系统分开运行，那么工作人员就需要保证一次系统和二次系统当中的电压存在平衡和对应的情况，只有这样才能够保证整个保护装置处于安全运行状态。
一、电压切换在双母线系统中的作用通常情况下，两组母线分列工作要有继电器保护的二次电压回路与主接线依次运行方法改变同步切换。
这种操作能够很大程度上减少继电器保护装置的错误，可达到一次与二次系统电压对立的目的。
一般，进行二次电压切换的方式是隔离开关，同时辅助触点开启电压切换中间继电器，最后自动切换电压回路。
上述操作在具体运转时，容易产生继电保护二次电压切换异常，这种情况不仅会使电力企业产电能力大幅度下降，还会加强电力企业整体运营成本，于员工而言，还存在着很大的危险。
由此可知，继电保护二次电压切换问题在电力企业中十分关键，需要电力企业给予有效的优化措施来应对二次电压切换问题，尽最大程度加强二次电压切换稳定性。
总之，电压切换在双母线系统中占有十分关键的地位，需要检修人员能够提高对其的重视程度。
二、继电保护二次电压切换异常的问题分析（一）线路隔离开关位置使用单遥信在进行继电保护二次电压切换的过程中，有相当一部分的电路以及开关隔离需要使用单调性的方式来进行操作，而这种方式的使用仅仅能够将一些触点的常规运行状态有效的反馈给工作人员，如果工作人员想要了解其他触点的运行状态，往往就是无能为力。
关于一起双母线接线方式“切换继电器同时动作”光字牌点亮
关于一起双母线接线方式“切换继电器同时动作”光字牌点亮云南电网有限责任公司文山供电局云南文山 663000摘要：在倒闸操作过程中，因隔离开关进行检修或隔离开关辅助触点异常导致隔离开关位置与实际不符，影响设备不能正常供电或漏监视引起的设备异常导致重复性停电；故运行人员对后台信号的判断至关重要，若能及时发现不正常信号，就能及时发现设备的问题，以便尽快消除异常，保证设备正常供电。
本文通过对双母线接线方式线路间隔‘切换继电器同时动作’光字牌点亮异常信号进行分析，避免因隔离开关进行检修或隔离开关辅助触点异常导致隔离开关位置与实际不符，不能及时发现导致设备停运；希望能提高运行人员对‘切换继电器同时动作’异常信号判断的敏感性。
关键字：切换继电器同时动作；异常信号；正常供电0．前言运行人员在变电站的倒闸操作中隔离开关的操作最为频繁，变电站隔离开关数量相对也是较多的，其中母线侧隔离开关是否能正确反映隔离开关真实的状态将影响线路保护、母线保护、线路重合闸能否正确动作的关键因数。
按照《云南电网有限责任公司现场电气操作票业务指导书（变电部分）》6.3.1.15要求：隔离开关操作后检查相应母差保护、线路保护、电压并列装置位置指示；需特别注意操作母线侧隔离开关后需检查电压切换正常，若母线侧隔离开关检修后或隔离开关辅助接点异常漏检查电压切换回路是否正常可能导致线路保护、母线保护、线路重合闸不正确动作；为避免隔离开关检修后或隔离开关辅助接点异常，建议倒闸操作时加入检查后台监控机操作间隔切换继电器光字牌或报文是否正确动作，此项检查能及时发现二次回路是否存在问题以便及时消除异常，确保设备可靠运行。
1. 隔离开关概述及注意事项隔离开关是在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（包括括短路）下的电流的开关设备，俗称刀闸。
隔离开关操作后因检查相应母差保护、线路保护、电压并列装置、后台位置指示等来判断二次回路是否正常，同时也是检验隔离开关操作是否到位的关键因数；故若倒闸操作时发现任意一项检查项检查不正常均需暂停操作，待原因检查出来并处理后方可进行下一步的操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“电压切换继电器同时动作”造成保护误动事故分析
摘要: 本文通过对一起因倒闸操作人员、值班监控人员、例行巡视人员均未及时
发现处置“电压切换继电器同时动作”异常信号而导致的继电保护误动事故进行详
细分析，深入查找存在的问题及其原因，有针对性地提出杜绝此类事故重复发送
的防范措施。
关键词:值班监控状态核对例行巡视 TV断线
前言
在当前变电站无人值班模式下，变电运维人员已从“24小时不间断现场监控
变电一、二次设备”到定期和专项例行巡视，而变电设备一、二次缺陷随时都可能发生，严重及以上缺陷不及时发现及闭环应对处置，将严重影响一、二次设备可
靠性，值班监控、例行巡视作用凸显。
在变电运维人员例行巡视间隔内，值班监
控人员能否及时发现并有效处置异常信号直接关系着电网和设备安全稳定运行。
同时，现场倒闸操作时，只检查一次设备状态而漏核对二次设备，极有可能引发
人员责任事故，而值班监控人员同步远程检查各类信号，对比倒闸操作前后信号
变化情况，可防堵变电现场操作人员漏洞及时发现异常情况有效避免责任事故发生。
1 事故概况
1.1 事故经过
2016年5月19日14时46分46秒，因2号主变中压侧1102间隔异物搭挂，220千伏皇城变110千伏 II母发生B相接地故障，110千伏母线保护II母差动保
护动作，分别跳开110千伏皇方线、110千伏皇岳线、皇南线、皇台线、皇开线、皇胜线、2号主变、1150母联，隔离110千伏II段母线。
随后，110千伏I母TV
空开跳闸，运行在110千伏I母上的110千伏皇园线因母线TV断线相间距离III
段动作，距离III段动作同时闭锁重合闸，导致110千伏甘泉园区变、110千伏巴
湖变、110千伏湾月变、35千伏白山变、35千伏国盛阳光甘泉光伏一电站、35
千伏国盛阳光甘泉光伏二电站失压，扩大了停电范围。
那么，出现以下两个疑问：1）220千伏皇城变110千伏 II母故障，110千伏I 母TV空开为什么会跳闸？2）母线TV断线，为什么只有110千伏皇园线相间距
离III段动作？
2 保护动作情况分析
2.1 220千伏皇城变继电保护动作情况
2016年5月19日14时46分46秒281毫秒， 220千伏皇城变110千伏II母
发生B相接地故障，110千伏母线保护II母差动保护动作，选相B相。
2016年5月19日14时46分49秒192毫秒，220千伏皇城变110千伏皇园
线相间距离III段动作，故障相别ABC相。
2.2 保护动作分析
从110千伏皇园线保护装置录波图、110千伏故障录波器录波图分析，110千伏母线差动保护动作后，110千伏I母三相失压。
而实际是110千伏II母故障隔
离后110千伏I母一次电压正常，初步得出此时110千伏I母TV三相断线。
现场
检查发现，在110千伏II母故障母差保护动作时，110千伏I母交流电压空开跳闸，现场实际与波形图分析吻合。
从继电保护动作信息和110千伏皇园线保护装置波形图、110千伏故障录波
器波形图分析，110千伏母差保护动作约2905毫秒后，110千伏皇园线相间距离
III段动作。
因110千伏皇园线相间距离III段保护动作时间为2.8秒，初步结论：
因母线TV断线导致110千伏皇园线相间距离III段保护误动。
经检查，仅在220
千伏皇城变2号主变中压侧1102间隔B相隔离刀闸处发现异物搭挂故障点，而110千伏皇园线及其相邻母线、主变、线路均未发现故障点；可确定220千伏皇
城变110千伏皇园线相间距离III段保护确属误动，且误动原因为220千伏皇城变
II母故障时110千伏I母TV空开三相跳闸，导致母线TV断线，母线TV断线引起
保护误动。
正常情况下，母线TV断线时闭锁距离保护，距离保护不应误动，为什么此时220千伏皇城变110千伏皇园线相间距离III段保护误动了呢？经联系厂家，查看CSC-163A线路保护装置说明书，该保护装置在不启动时进行TV断线检测，装置
启动时保不检测TV断线。
由此得出结论，保护装置启动后，CSC-163A线路保护
不再进行TV断线检测，此时母线TV断线，保护装置认为系统三相电压正常变化，负荷电流作用下满足相间距离III段动作条件，相间距离III段保护动作。
查看故
障录波图，在220千伏皇城变110千伏II母B相接地故障时，因35千伏国盛阳
光甘泉光伏一电站、35千伏国盛阳光甘泉光伏二电站共计4万千瓦光伏电站在110千伏甘泉园区变35千伏侧并网，该光伏电源提供故障电流保护装置启动，此
时110千伏I母TV断线，根据保护装置动作逻辑，220千伏皇城变110千伏皇园
线保护装置正确动作。
220千伏皇城变110千伏I母运行线路，仅110千伏皇园
线满足该条件，运行在110千伏I母上的线路，仅110千伏皇园线保护装置动作
跳闸。
220千伏皇城变110千伏 II母故障，110千伏I母TV空开为什么会跳闸？
3 220千伏皇城变110千伏I母TV空开跳闸原因分析
3.1 110千伏I母TV空开跳闸原因分析
经检查发现220千伏皇城变110千伏皇南线保护装置“电压切换继电器同时动作”告警灯点亮，同时在变电站监控后台、调度监控后台均发现，220千伏皇城变110千伏皇南线“电压切换继电器同时动作”异常信号。
调取监控后台异常信号历
史记录，发现220千伏皇城变110千伏皇南线“电压切换继电器同时动作”信号自2016年4月20日开始出现，正好与当天110千伏皇南线倒闸操作时间一致。
查
看倒闸操作历史记录发现， 220千伏皇城变110千伏皇南线在2016年4月20日
由I母倒至II母时，因I母隔离刀闸常闭辅助触点未闭合，I母电压切换继电器复
归线圈未正常带电复归，致使110千伏皇南线电压切换继电器同时动作，I母、II
母TV二次长期并列。
因220千伏皇城变110千伏皇南线“电压切换继电器同时动作”，110千伏I母、II母TV二次并列，220千伏皇城变110千伏II母故障跳闸后，II母二次电压由57.735伏瞬间降为0伏，交流电压回路出现类似短路的电位差，I 母TV空开因II母电压互感器反充电跳闸。
3.2 220千伏皇城变110千伏I母、II母TV二次长期并列原因
这还得追溯到一个月前的倒闸操作工作。
220千伏皇城变110千伏皇定线检修工作结束后，在对110千伏皇南线“由
110千伏I母倒至110千伏II母”操作过程中，现场倒闸操作人员拉开110千伏皇
南线母线侧隔离刀闸12051后，核对母线侧隔离刀闸12051一次设备位置，未例
行核对二次设备（保护装置）状态和监控后台信息后，导致未及时发现110千伏
皇南线母线侧隔离刀闸12051常闭辅助触点未闭合到位缺陷，未及时发现110千
伏皇南线“电压切换继电器同时动作”异常信号。
220千伏皇城变倒闸操作时，值班监控人员未同步跟踪监视监控信息变化情
况，对上传监控信息视而不见。
近一个月均未及时发现并闭环处置110千伏皇南线“电压切换继电器同时动作”异常信号。
5月12日对220千伏皇城变例行巡视时，未及时发现110千伏皇南线“电压切换继电器同时动作”异常信号。
4 事故定性
此缺陷竟一个月未被发现，这是一起典型的人员责任事故。
220千伏皇城变110千伏II母发生B相接地故障动作跳闸，110千伏II母失压后I母电压TV空开因II母电压互感器反充电跳闸，是110千伏皇园线保护误动的直接原因。
变电运维人员未按操作规程操作核对，值班监控员监控不到位，是故障跳闸事件的主要原因。
5 结束语
变电站无人值班模式下，值班监控人员、变电运维人员职责重大，能否及时发现异常信号和异常指示，能否正确处置应对和闭环消缺验收，直接关系着电网和设备安全稳定运行。
因此，始终坚持以“三铁”反“三违”，加强安全生产教育，时刻绷紧安全意识，责任意识，坚决克服麻痹大意，思想松懈意识。
