柴油机egr工作原理《柴油机EGR工作原理》柴油发动机的EGR（废气再循环）系统是一种重要的排放控制技术。
它通过将部分废气重新引导回燃烧室，降低燃烧温度和氮氧化物（NOx）生成的量，以减少柴油发动机的排放物。
EGR系统的工作原理相对简单。
首先，通过传感器检测发动机的负荷和转速，以及进气温度和压力等参数。
接下来，控制单元根据这些参数，以及其他一些因素（如车辆速度和行驶负荷等），计算出最佳的EGR流量。
然后，通过EGR阀门将一部分废气引导回燃烧室，并与新鲜空气混合进入燃烧室。
EGR系统的主要作用是降低燃烧室内的氧含量，从而抑制燃烧温度的上升。
这种降温效果可以减少NOx的生成，并显著降低氮氧化物的排放。
此外，EGR系统还可以改善燃烧过程中的燃料喷射效果，提高燃烧的稳定性和燃烧效率。
然而，EGR系统也存在一些问题。
首先，废气中含有颗粒物和其他污染物，可能会对发动机内部组件造成腐蚀和积碳，影响其性能和寿命。
其次，废气的再循环会导致进气系统中的积碳堆积，降低道路性能和发动机输出功率。
此外，一旦EGR阀门失灵，可能会导致发动机出现工作不稳定、燃烧不完全等问题。
为了解决这些问题，现代柴油发动机的EGR系统通常配备了一系列的控制和监测装置。
例如，EGR冷却器可降低废气温度，减少腐蚀和积碳的风险。
EGR阀门则通过与其他传感器和系统进行协作，确保适当的废气流量和周期，以最大限度地减少NOx排放，同时尽量避免负面影响。
总而言之，柴油发动机的EGR系统是一种重要的排放控制技术。
它通过废气再循环，降低燃烧温度和氮氧化物的生成，以实现更环保的柴油发动机性能。
尽管EGR系统存在一些问题，但通过合理的设计和控制，可以最大程度地发挥其优势，保证发动机的可靠性和性能。
EGR废气再循环系统简介
EGR废气再循环系统简介EGR是英文Exhaust Gas Recirculation三个字的缩写，意思是废气再循环系统。
它是针对引擎排气中有害气体之一的氮氧化合物NOx所设置的排气净化装置。
氮氧化物排到大气中，碰到强烈的紫外线时，会生成光化学烟雾。
这种光化学烟雾，会造成眼睛疼痛，严重的话还会呼吸困难。
长期呼吸被氮氧化物和黑烟等污染的空气，也容易带来呼吸器官的疾病和癌症。
在化学上，氮是所谓的惰性气体，不容易起氧化作用，但温度高到一个程度，还是会形成氮氧化物的。
因此若要降低引擎排气中的氮氧化物含量，就必须设法降低引擎的燃烧温度。
目前车辆使用的方法就是在进气管中导入一些已经燃烧过的废气，与新鲜空气混合，使之再次燃烧，作用为降低混合气的含氧浓度、吸收燃烧释放出的热量，使燃烧速度减慢、燃烧温度降低，便减少了NOx的生成数量，现代引擎不论是汽油或柴油的都有EGR废气再循环系统，并且都用计算机来控管废气的进气量，以期许在环保和动力上取得最大的利益和平衡。
发动机控制电脑即ECU根据发动机的转速、负荷(节气门开度)、温度、进气流量、排气温度控制电磁阀适时地打开，进气管真空度经电磁阀进入EGR阀真空膜室，膜片拉杆将EGR阀门打开，排气中的少部分废气经EGR阀进入进气系统，与混合气混合后进入气缸参与燃烧。
少部分废气进入气缸参与混合气的燃烧，降低了燃烧时气缸中的温度，因NOX是在高温富氧的条件下生成的，故抑制了NOX的生成，从而降低了废气中的NOX的含量。
但是，过度的废气参与再循环，将会影响混合气的着火、性能，从而影响发动机的动力性，特别是在发动机怠速、低速、小负荷及冷机时，再循环的废气会明显地影响发动机性能。
所以，当发动机在怠速、低速、小负荷及冷机时，ECU控制废气不参与再循环，避免发动机性能受到影响；当发动机超过一定的转速、负荷及达到一定的温度时，ECU控制少部分废气参与再循环，而且，参与再循环的废气量根据发动机转速、负荷、温度及废气温度的不同而不同，以达到废气中的NOX最低。
烧结机的烟气循环工作原理
烧结机的烟气循环工作原理
烧结机是一种重要的冶金设备，在生产过程中产生大量的废气。
为了减少对环境的影响，烧结机一般采用烟气循环技术。
其工作原理如下：
烟气循环系统主要由废气排放系统、烟气处理系统和烟气再循环系统三部分组成。
废气排放系统将烧结机产生的废气排放到大气中，而烟气处理系统通过除尘、脱硫、脱氮等方式使得烟气符合环保要求。
最后，烟气再循环系统将经过处理的烟气送回烧结机内部进行二次燃烧，提高热效率和经济效益。
具体来说，烧结机内部燃烧产生的废气首先被收集到废气排放系统中，再经过初步处理后送入烟气处理系统。
烟气处理系统主要通过物理和化学方法对烟气进行处理，如静电除尘、湿式脱硫、SCR脱硝等。
经过处理的烟气再被送入烟气再循环系统，通过循环风机送回烧结机内部进行二次燃烧。
这样既可以减少废气排放对环境的影响，又可以提高能源利用效率，降低生产成本。
总之，烧结机的烟气循环工作原理是通过废气排放系统、烟气处理系统和烟气再循环系统等组成，将产生的废气再次利用，提高能源利用效率和经济效益。
- 1 -。
汽车egr阀工作原理
汽车egr阀工作原理汽车的EGR阀，听起来像个高大上的东西，其实它就是帮助咱们的车更环保的小帮手。
简单来说，EGR阀的全名是废气再循环阀。
别看名字复杂，其实它的工作原理一点也不神秘。
想象一下，汽车发动机在燃烧油的时候，除了产生动力，肯定还有一堆废气出来，这些废气可不是好东西，里面含有不少污染物。
为了减轻这些“坏蛋”的影响，EGR阀就出场了，像个环保小卫士，专门负责把一部分废气引回发动机，重新利用。
这么做的好处可多了，首先能降低氮氧化物的排放，二是提升燃油效率，简直就是一举两得呀！说到EGR阀，咱们还得聊聊它的工作过程。
它其实就像一个开关，控制废气的流动。
平时车子在怠速或者低速行驶的时候，EGR阀会开启，把废气送回去，发动机吸收后再进行燃烧。
而当你加速时，阀门就会关闭，确保发动机能获得足够的新鲜空气，保证动力充沛。
你想啊，如果没有这个阀门，发动机就会因为废气太多而工作不顺，简直就是“内外交困”啊！所以，这个小阀门可真是大有作为。
再说了，EGR阀的工作状态也和咱们的心情有点像。
有时候它工作得风生水起，特别顺畅；有时候却因为各种原因，可能就会出现点小问题，比如阀门卡住啦，或者控制系统故障啦。
这时候可就得找专业人士来检修了。
想象一下，如果阀门坏了，车子开出去冒烟，那可真是让人面子无光，搞得路人都投来异样的眼光。
毕竟，谁都不想在路上成为“环保大使”，一边开车一边冒烟，这画面，简直辣眼睛！EGR阀的保养也很重要。
就像咱们的身体，常常得去医院检查检查，阀门也是要定期维护的。
一般来说，清理一下阀门，检查是否有积碳，这样可以保证它正常工作，免得在关键时刻“掉链子”。
如果不小心忽视了这些细节，后果可就不堪设想了，可能导致发动机性能下降，油耗增加，这可不是小事哦。
别小看这阀门，保养好了，车子才能跑得更远，省得多花钱加油。
有些车主对EGR阀的态度就像对待打工人一样，觉得可有可无，其实它的存在价值巨大。
你想啊，这个小东西能够减少污染，给我们的地球添一份绿意，真心值得咱们重视。
EGR和pcv

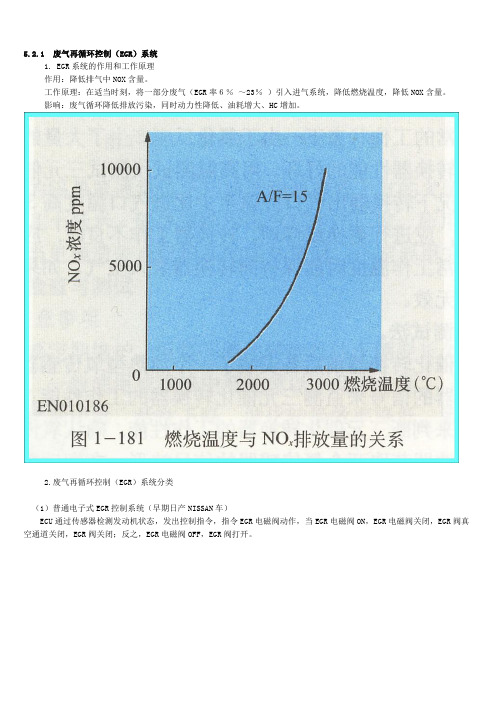

5.2.1 废气再循环控制（EGR）系统 1. EGR系统的作用和工作原理 作用：降低排气中NOX含量。 工作原理：在适当时刻，将一部分废气（EGR率６％ ～23％ ）引入进气系统，降低燃烧温度，降低NOX含量。 影响：废气循环降低排放污染，同时动力性降低、油耗增大、HC增加。
