综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。
2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。
包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。
(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。
(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。
当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。
在垂直线槽中敷设时，每隔60cm应绑扎一下。
(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。
(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。
在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。
当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。
(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。
(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。
尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。
综合布线系统施工解决方案

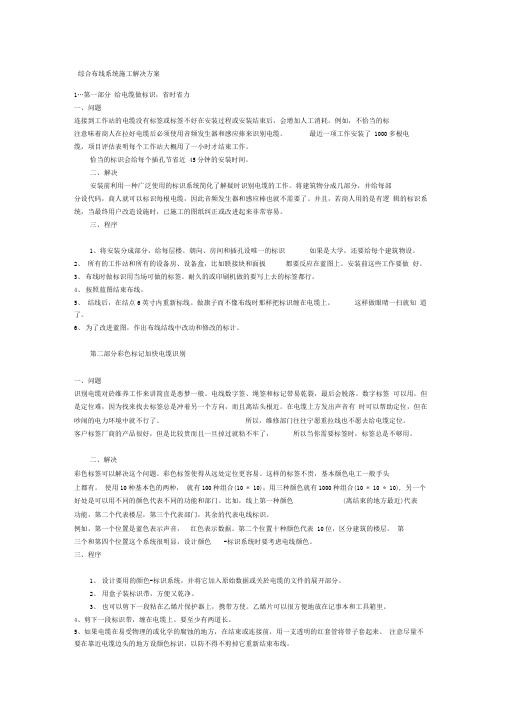

综合布线系统施工解决方案1…第一部分给电缆做标识，省时省力一、问题连接到工作站的电缆没有标签或标签不好在安装过程或安装结束后，会增加人工消耗。
例如，不恰当的标注意味着商人在拉好电缆后必须使用音频发生器和感应捧来识别电缆。
最近一项工作安装了1000多根电缆，项目评估表明每个工作站大概用了一小时才结束工作。
恰当的标识会给每个插孔节省近45分钟的安装时间。
二、解决安装前利用一种广泛使用的标识系统简化了解疑时识别电缆的工作。
将建筑物分成几部分，并给每部分设代码，商人就可以标识每根电缆，因此音频发生器和感应棒也就不需要了。
并且，若商人用的是有逻辑的标识系统，当最终用户改造设施时，已施工的图纸纠正或改进起来非常容易。
三、程序1、将安装分成部分，给每层楼、朝向、房间和插孔设唯一的标识如果是大学，还要给每个建筑物设。
2、所有的工作站和所有的设备房、设备盒，比如联接块和面扳都要反应在蓝图上。
安装前这些工作要做好。
3、布线时做标识用当场可做的标签。
耐久的或印刷机做的要写上去的标签都行。
4、按照蓝图结束布线。
5、结线后，在结点6英寸内重新标线。
做旗子而不像布线时那样把标识缠在电缆上。
这样做眼晴一扫就知道了。
6、为了改进蓝图，作出布线结线中改动和修改的标计。
第二部分彩色标记加快电缆识别一、问题识别电缆对於维养工作来讲简直是恶梦一般。
电线数字签、绳签和标记带易乾裂，最后会脱落。
数字标签可以用，但是定位难，因为找来找去标签总是冲着另一个方向，而且离结头根近。
在电缆上方发出声音有时可以帮助定位，但在吵闹的电力环境中就不行了。
所以，维修部门往往宁愿重拉线也不愿去给电缆定位。
客户标签厂商的产品很好，但是比较贵而且一旦掉过就粘不牢了，所以当你需要标签时，标签总是不够用。
二、解决彩色标签可以解决这个问题。
彩色标签使得从远处定位更容易。
这样的标签不贵，基本颜色电工一般手头上都有。
使用10种基本色的两种，就有100种组合(10 * 10)；用三种颜色就有1000种组合(10 * 10 * 10), 另一个好处是可以用不同的颜色代表不同的功能和部门。
TCLE综合布线系统解决方案
以TCLE品牌的网线为例，首先确认网络拓扑结构和设备端口 ，然后根据线缆的标识信息进行端接，最后测试网络的连通 性和传输速率。
06
tcle综合布线系统的市场前景
市场需求和发展趋势
市场需求
随着智能化的发展，tcle综合布线系统的市场需求不断增加，智能化建筑、 智慧城市等领域都需要综合布线系统的支持。
综合布线系统特点
经济性
灵活性
采用综合布线系统可以减少线缆的使用量， 降低投资成本。
综合布线系统具有灵活的扩展性，可以满足 不同用户的需求，方便进行插口跳接和维护 。
可靠性
可扩展性
综合布线系统采用高品质的线缆和连接硬件 ，并采用模块化结构，方便维护和管理，提 高系统的可靠性。
综合布线系统采用开放式体系结构，可以方 便地与未来新技术进行兼容。
铜缆布线
常见类型
UTP、FTP和SCTP电缆
传输距离
一般情况下，铜缆的传输距离 不超过100米，对于100BaseT4和100BaseVG，传输距离可
达到200米
传输速率
支持10/100/1000Mbps传输速 率
光缆布线
常见类型
多模光纤和达5公里甚至更远
高性能稳定传输
tcle综合布线系统采用高精度线缆和连接件，以及独特的信号传输技术，确保高性能稳定传输，提高数据传输效率。
易于管理和维护
tcle综合布线系统采用智能化管理软件，可以集中管理多个网络，并实现远程监控和故障诊断，使得管理和维护更加便捷 。
tcle综合布线系统的设计理念
实用为主
tcle综合布线系统的设计理念 是实用为主，以最少的投资成 本实现最佳的性能和可靠性，
要点一
了解布线标准
综合布线系统解决方案

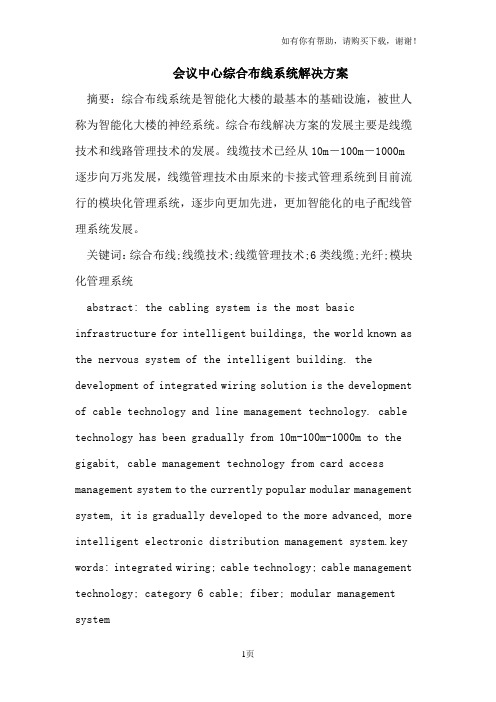

会议中心综合布线系统解决方案摘要：综合布线系统是智能化大楼的最基本的基础设施，被世人称为智能化大楼的神经系统。
