蜗轮蜗杆设计参数
蜗轮蜗杆常见普通的规格及尺寸

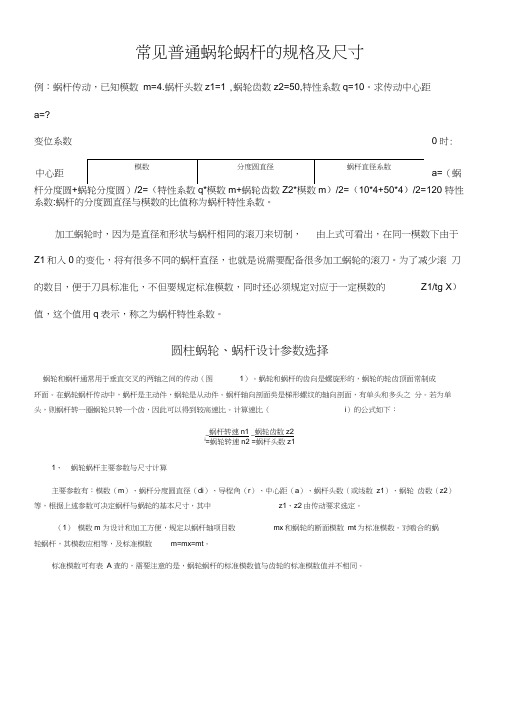

常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数 m=4.蜗杆头数z1=1 ,蜗轮齿数z2=50,特性系数q=10。
求传动中心距 a=? 变位系数杆分度圆+蜗轮分度圆）/2=（特性系数q*模数m+蜗轮齿数Z2*模数m ）/2=（10*4+50*4）/2=120 特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制， 由上式可看出，在同一模数下由于 Z1和入0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚 刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的 Z1/tg X ）值，这个值用q 表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之 分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i ）的公式如下：_蜗杆转速n1 _蜗轮齿数z2 i=蜗轮转速n2 =蜗杆头数z11、 蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m ）、蜗杆分度圆直径（di ）、导程角（r ）、中心距（a ）、蜗杆头数（或线数 z1）、蜗轮 齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1） 模数m 为设计和加工方便，规定以蜗杆轴项目数 mx 和蜗轮的断面模数 mt 为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt 。
标准模数可有表 A 查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
0时:中心距a=（蜗(2) 蜗杆分度圆直径di再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
蜗轮蜗杆传动设计
蜗轮蜗杆传动设计
一、设计原理：
二、设计步骤：
1.确定传动参数：包括传动比、转速比、传递功率等。
传动比决定了蜗轮齿数和蜗杆的螺纹走向，转速比决定了蜗轮和蜗杆的转速。
传递功率则决定了蜗轮和蜗杆的材料和尺寸。
2.选择合适的蜗轮和蜗杆材料：蜗轮和蜗杆一般选择高强度和耐磨损的材料，如合金钢、铸铁等。
3.计算蜗轮和蜗杆的尺寸：根据传动参数和材料性能，计算蜗轮和蜗杆的齿数、模数、齿宽等。
4.计算传动效率：传动效率是指输入输出转矩之比，根据蜗轮和蜗杆的齿数、螺距、入射角等参数计算传动效率。
5.进行设计验证和优化：通过有限元分析、实验验证等方法对蜗轮蜗杆传动进行验证和优化。
三、设计注意事项：
1.蜗轮蜗杆传动的啮合精度要求高，齿轮和螺距的误差不能超过一定范围，否则会导致传动效率下降和噪音增加。
2.蜗轮和蜗杆的材料选择要根据传递功率和工作环境来确定，要保证材料的强度和耐磨损性能。
3.蜗杆的螺纹走向要和蜗轮的齿数匹配，以保证蜗轮能够完全啮合在蜗杆上。
4.设计时要考虑传动效率和传动噪音，通过选用合适的齿轮参数和优化传动结构来提高传动效率和降低噪音。
5.在设计过程中要进行强度校核，包括弯曲强度、齿面接触应力、表面损伤强度等，以保证传动的安全可靠性。
总结：蜗轮蜗杆传动是一种常用的传动方式，设计蜗轮蜗杆传动需要确定传动参数、选择材料、计算尺寸、计算效率、验证优化等步骤，同时要注意啮合精度、材料选择、螺纹走向、传动效率和强度校核等问题。
通过合理的设计和优化，可以实现高效、可靠的蜗轮蜗杆传动。
蜗轮蜗杆的标准模数
蜗轮蜗杆的标准模数蜗轮蜗杆传动是一种常见的传动形式，其主要由蜗轮和蜗杆两部分组成。
在蜗轮蜗杆传动中，蜗轮的标准模数是一个非常重要的参数，它直接影响着传动的性能和效率。
本文将围绕蜗轮蜗杆的标准模数展开讨论，探讨其对传动性能的影响以及如何选择合适的标准模数。
蜗轮蜗杆传动中，蜗轮的标准模数是指蜗轮齿廓的模数。
蜗轮的标准模数越大，蜗轮的齿轮齿数就越小，齿数越小，蜗轮的齿宽就越大，所以蜗轮的承载能力就越大。
而蜗轮的标准模数越小，蜗轮的齿数就越大，齿数越大，蜗轮的齿宽就越小，所以蜗轮的承载能力就越小。
因此，在选择蜗轮蜗杆传动时，需要根据传动的工作条件和要求来选择合适的蜗轮标准模数。
蜗轮蜗杆传动中，蜗轮的标准模数还直接影响着传动的效率。
一般来说，蜗轮的标准模数越大，传动效率就越高，而蜗轮的标准模数越小，传动效率就越低。
这是因为蜗轮的标准模数越大，蜗轮的齿面就越宽，齿面越宽，传动时的摩擦力就越小，从而传动效率就越高。
而蜗轮的标准模数越小，蜗轮的齿面就越窄，齿面越窄，传动时的摩擦力就越大，从而传动效率就越低。
因此，在设计蜗轮蜗杆传动时，需要根据传动的效率要求来选择合适的蜗轮标准模数。
在实际应用中，选择合适的蜗轮标准模数是非常重要的。
一般来说，当传动功率较大时，应选择较大的蜗轮标准模数，以提高传动的承载能力和效率；而当传动功率较小时，可以选择较小的蜗轮标准模数，以降低成本和体积。
此外，还需要考虑传动的工作条件、速比、传动比等因素，综合考虑来选择合适的蜗轮标准模数。
总之，蜗轮蜗杆传动中蜗轮的标准模数是一个非常重要的参数，它直接影响着传动的性能和效率。
在选择蜗轮蜗杆传动时，需要根据传动的工作条件和要求来选择合适的蜗轮标准模数，以确保传动的正常运行和良好的工作效果。
蜗轮蜗杆模数表
蜗轮蜗杆模数表
蜗轮蜗杆模数表是机械设计中常用的参考资料，用于选型与设计蜗轮蜗杆传动的参数。
以下是可能出现的相关参考内容：
蜗轮蜗杆传动基本原理
蜗轮蜗杆传动是一种常用的高效能、大减速比传动方式。
它由蜗轮和蜗杆两部分组成，螺旋角相等但方向相反。
在传动过程中，由于蜗杆的螺旋结构，它可以将旋转运动转换为线性运动，并降低输出速度，增加输出扭矩。
蜗轮蜗杆模数的意义
蜗轮蜗杆模数是蜗轮与蜗杆的齿轮参数之一，用于表示蜗轮与蜗杆的齿数比。
在传动过程中，蜗轮齿与蜗杆螺纹之间的互相干涉将导致能量损失，因此正确选择蜗轮蜗杆模数以达到最佳传动效率非常重要。
蜗轮蜗杆模数的选择
蜗轮蜗杆模数的选择要考虑许多因素，包括传动比、扭矩和功率要求、轴向载荷、转速、环境条件等。
通常情况下，蜗轮蜗杆模数越大，传动比越大，但在实际应用中，要根据具体情况选择合适的模数以达到良好的传动效果。
蜗轮蜗杆模数表
蜗轮蜗杆模数表是一种将蜗轮蜗杆传动的各项参数以及适宜的模数列出来的参考表格。
一份完整的模数表通常包含不同参数下的模数选择、理论传动比、许用轴向载荷、传动效率、尺寸等信息。
它可以作为设计人员选型和设计的重要参考资料。
蜗杆参数计算公式
蜗杆参数计算公式蜗杆参数计算是机械设计中的重要内容之一。
蜗杆主要用于减速和传递动力的过程中，如何正确计算蜗杆参数可以保证蜗杆的使用效率和寿命。
本文将详细介绍蜗杆参数计算的相关知识，为机械设计工作者提供指导和建议。
蜗杆参数计算主要包括以下内容：蜗轮模数、蜗杆螺距、蜗杆导程、蜗杆直径、蜗杆渐开线角、蜗杆肚高、蜗杆效率等。
首先是蜗轮模数的计算。
蜗轮模数的选择应根据所要传递的转矩大小、线速度、轴承尺寸和齿轮材料等因素进行。
蜗轮模数与蜗杆模数的比值应在6:1至15:1之间，一般推荐为10:1。
其计算公式为：蜗轮模数=蜗杆模数/蜗杆齿数其次是蜗杆螺距和导程的计算。
蜗杆螺距是蜗杆上螺旋线一圈所升高的高度，而蜗杆导程是蜗杆上螺旋线一圈所移动的长度。
两者的计算公式分别为：蜗杆螺距=π×蜗杆直径/蜗杆齿数蜗杆导程=蜗杆螺距×蜗杆齿数为了保证传递效率和寿命，一般蜗杆的导程不超过4倍的蜗杆直径。
蜗杆直径和渐开线角的计算也非常关键。
蜗杆直径的大小直接与传递转矩的大小有关，蜗杆的扭转刚度与直径平方成正比。
其计算公式为：蜗杆直径=2×蜗杆模数×√(蜗杆齿数²+蜗轮齿数²)蜗杆渐开线角则是保证传递效率和噪声的重要参数。
渐开线角越大，则渐开线齿轮的喉部大小差异越小，传动效率越高，但是噪声也会相应增大。
其计算公式为：渐开线角=arctan((tanα+μcosα)/(μsinα))其中，μ为蜗杆与蜗轮材料摩擦系数，α为蜗杆斜度角。
最后是蜗杆肚高和效率的计算。
蜗杆肚高是与蜗杆效率密切相关的参数，其计算公式为：蜗杆肚高=1/2×蜗杆模数蜗杆效率则是重要的指标之一，其计算公式为：蜗杆效率=100%×(cosα+μsinα)/(cosα+μsinα+μ²)综上所述，蜗杆参数计算需要考虑的因素很多，需要深入理解和掌握。
在进行蜗杆参数计算时，需要考虑实际应用环境和使用条件，合理选择蜗杆参数，才能有效提高蜗杆的使用效率和寿命，减少故障率，确保生产效益。
蜗轮蜗杆常见普通的规格及尺寸
常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
蜗轮蜗杆-齿轮-齿条的计算及参数汇总
蜗轮蜗杆-齿轮-齿条的计算及参数汇总蜗轮蜗杆-齿轮-齿条的计算及参数汇总渐开线齿轮有五个基本参数，它们分别是：标准齿轮：模数、压⼒⾓、齿顶⾼系数、顶隙系数为标准值，且分度圆上的齿厚等于齿槽宽的渐开线齿轮。
我国规定的标准模数系列表注:选⽤模数时,应优先采⽤第⼀系列,其次是第⼆系列,括号内的模数尽可能不⽤.系列（1）渐开线圆柱齿轮模数（GB/T 1357-1987）第⼀系列0.1 0.12 0.15 0.2 0.25 0.3 0.4 0.5 0.6 0.8 11.25 1.5 22.5 3 4 5 6 8 10 12 16 20 25 32 40 50第⼆系列0.35 0.7 0.9 0.75 2.25 2.75 （3.25）3.5 （3.75） 4.55.5 （6.5）7 9 （11）14 18 22 28 （30）36 45（2）锥齿轮模数（GB/T 12368-1990）0.4 0.5 0.6 0.7 0.8 0.9 1 1.125 1.25 1.375 1.5 1.75 2 2.25 2.5 2.75 3 3.25 3.5 3.75 4 4.5 5 5.5 6 6.5 7 8 910 11 12 14 16 18 20 22 25 28 30 32 36 40 45 50注: 1.对于渐开线圆柱斜齿轮是指法向模数。
2.优先选⽤第⼀系列，括号内的模数尽可能不⽤。
3.模数代号是m，单位是mm名称含有蜗轮的标准SH/T 0094-91 (1998年确认)蜗轮蜗杆油94KBSJ 1824-81 ⼩模数蜗轮蜗杆优选结构尺⼨206KBJB/T 8809-1998 SWL 蜗轮螺杆升降机型式、参数与尺⼨520KBJB/T 8361.2-1996 ⾼精度蜗轮滚齿机技术条件206KBJB/T 8361.1-1996 ⾼精度蜗轮滚齿机精度261KB名称含有蜗杆的标准SH/T 0094-91 (1998年确认)蜗轮蜗杆油94KBQC/T 620-1999 A型蜗杆传动式软管夹⼦347KBQC/T 619-1999 B型和C型蜗杆传动式软管夹⼦83KBGB／T 19935-2005蜗杆传动蜗杆的⼏何参数-蜗杆装置的铭牌、中⼼距、⽤户提供给制造者的参数121KB SJ 1824-81 ⼩模数蜗轮蜗杆优选结构尺⼨206KBJB/T 9925.2-1999 蜗杆磨床技术条件160KBJB/T 9925.1-1999 蜗杆磨床精度检验244KBJB/T 9051-1999 平⾯包络环⾯蜗杆减速器922KBJB/T 8373-1996 普通磨具蜗杆砂轮250KBJB/T 7936-1999 直廓环⾯蜗杆减速器731KBJB/T 7935-1999 圆弧圆柱蜗杆减速器467KBJB/T 7848-1995 ⽴式圆弧圆柱蜗杆减速器175KBJB/T 7847-1995 ⽴式锥⾯包铬圆柱蜗杆减速器203KBJB/T 7008-1993 ZC1型双级蜗杆及齿轮蜗杆减速器548KBJB/T 6387-1992 轴装式圆弧圆柱蜗杆减速器679KBJB/T 5559-1991 锥⾯包络圆柱蜗杆减速器524KBJB/T 5558-1991 蜗杆减速器加载试验⽅法96KBJB/T 53662-1999 圆弧圆柱蜗杆减速器产品质量分等274KBJB/T 3993-1999 蜗杆砂轮磨齿机精度检验287KBJB/T 10008-1999 测量蜗杆267KBHG/T 3139.8-2001 釜⽤⽴式减速机CW系列圆柱齿轮、圆弧圆柱蜗杆减速机646KBHG/T 2738-1995 轮胎定型硫化机⽤平⾯⼆次包络环⾯蜗杆减速机系列与基本参数182KB齿轮的基本参数2009-11-15 16:3610.1.2直齿圆柱齿轮的基本参数、各部分的名称和尺⼨关系当圆柱齿轮的轮齿⽅向与圆柱的素线⽅向⼀致时，称为直齿圆柱齿轮。
齿轮蜗轮蜗杆参数
齿轮蜗轮蜗杆参数一、蜗轮、蜗杆齿轮的功用与结构蜗轮、蜗杆的功用主要用于传递交错轴间运动和动力，通常，轴交角∑＝90°。
其优点是传动比大，工作较平稳，噪声低，结构紧凑，可以自锁；缺点是当蜗杆头数较少时，传动效率低，常需要采用贵重的减摩有色金属材料，制造成本高。
蜗轮是回转形零件，蜗轮的结构特点和齿轮基本相似，直径一般大于长度，通常由外圆柱面、内环面、内孔、键槽（花键槽）、轮齿、齿槽等组成。
根据结构形式的不同，齿轮上常常还有轮缘、轮毂、腹板（孔板）、轮辐等结构。
按结构不同蜗轮可分为实心式、腹板式、孔板式、轮辐式等多种型式。
蜗杆的结构和轴相似，其结构特点是长度一般大于直径，通常由外圆柱面、圆锥面、螺纹及阶梯端面等所组成。
蜗杆上啮合部分的轮齿呈螺旋状，有单头和多头之分，单头蜗杆的自锁性能好、易加工，但传动效率低。
二、普通圆柱蜗轮、蜗杆的测绘步骤蜗轮、蜗杆的测绘比较复杂，要想获得准确的测绘数据，就必须具备较全面的蜗杆传动方面的知识。
同时应合理选择测量工具及必要的检测仪器，掌握正确的测量方法，并对所测量的数据进行合理的分析处理，提出接近或替代原设计的方案，直接为生产服务。
测绘蜗轮、蜗杆时，主要是确定蜗杆轴向模数m a（即蜗轮端面模数m t），蜗杆的直径系数q 和导程角γ(即蜗轮的螺旋角β)。
下面以普通圆柱蜗轮蜗杆测绘为例，说明标准蜗轮蜗杆的基本测绘步骤。
1. 首先对要测绘的蜗轮、蜗杆进行结构和工艺分析。
2. 画出蜗轮、蜗杆的结构草图和必须的参数表，并画出所需标注尺寸的尺寸界线及尺寸线。
3. 数出蜗杆头数z1和蜗轮齿数z2。
4. 测量出蜗杆齿顶圆直径d a l、蜗轮喉径d a i 和蜗轮齿顶外圆直径d ae。
5. 在箱体上测量出中心距a。
6. 确定蜗杆轴向模数m a (即涡轮端面模数m t)7. 确定蜗杆的导程角γ(蜗轮的螺旋角β)，并判定γ及β的方向。
根据计算公式tgγ= z1m a/ d1，因d1=d a1-2m a则γ= tg -1 z1m a/ (d a1-2m a)8. 确定蜗杆直径系数q根据计算公式q = d1/ m a或q = z1/ tgγ计算出q值，且应按标准系列选取与其相近的标准数值。
齿轮蜗轮蜗杆参数
一、蜗轮、蜗杆齿轮的功用与结构蜗轮、蜗杆的功用主要用于传递交错轴间运动和动力，通常，轴交角∑＝90°。
其优点是传动比大，工作较平稳，噪声低，结构紧凑，可以自锁；缺点是当蜗杆头数较少时，传动效率低，常需要采用贵重的减摩有色金属材料，制造成本高。
蜗轮是回转形零件，蜗轮的结构特点和齿轮基本相似，直径一般大于长度，通常由外圆柱面、内环面、内孔、键槽（花键槽）、轮齿、齿槽等组成。
根据结构形式的不同，齿轮上常常还有轮缘、轮毂、腹板（孔板）、轮辐等结构。
按结构不同蜗轮可分为实心式、腹板式、孔板式、轮辐式等多种型式。
蜗杆的结构和轴相似，其结构特点是长度一般大于直径，通常由外圆柱面、圆锥面、螺纹及阶梯端面等所组成。
蜗杆上啮合部分的轮齿呈螺旋状，有单头和多头之分，单头蜗杆的自锁性能好、易加工，但传动效率低。
二、普通圆柱蜗轮、蜗杆的测绘步骤蜗轮、蜗杆的测绘比较复杂，要想获得准确的测绘数据，就必须具备较全面的蜗杆传动方面的知识。
同时应合理选择测量工具及必要的检测仪器，掌握正确的测量方法，并对所测量的数据进行合理的分析处理，提出接近或替代原设计的方案，直接为生产服务。
测绘蜗轮、蜗杆时，主要是确定蜗杆轴向模数ma（即蜗轮端面模数mt），蜗杆的直径系数q和导程角γ(即蜗轮的螺旋角β)。
下面以普通圆柱蜗轮蜗杆测绘为例，说明标准蜗轮蜗杆的基本测绘步骤。
1. 首先对要测绘的蜗轮、蜗杆进行结构和工艺分析。
2. 画出蜗轮、蜗杆的结构草图和必须的参数表，并画出所需标注尺寸的尺寸界线及尺寸线。
3. 数出蜗杆头数z1和蜗轮齿数z2。
4. 测量出蜗杆齿顶圆直径dal、蜗轮喉径dai和蜗轮齿顶外圆直径dae。
5. 在箱体上测量出中心距a。
6. 确定蜗杆轴向模数ma (即涡轮端面模数mt)7. 确定蜗杆的导程角γ(蜗轮的螺旋角β)，并判定γ及β的方向。
根据计算公式 tgγ= z1ma / d1，因 d1 = da1-2ma 则γ= tg -1 z1ma / (da1-2ma)8. 确定蜗杆直径系数q根据计算公式q = d1 / ma或q = z1 / tgγ计算出q值，且应按标准系列选取与其相近的标准数值。
蜗杆设计.ppt
v )
故： (0.95 ~ 0.96) tg tg( v )
由此可知，z1↑→γ↑ →η ↑ 设计之初， η 未知，可按 z1 初选：
提示：
设计完成后，需验算 η ，若与初选值相差 太远，则需重选η再 设计。
z1 = 1 时， η = 0.7~0.75 z2 = 4 时， η = 0.87~0.92
在中间平面内相当于齿条与齿轮的啮合
正确啮合条件： 在中间平面内
mx1 = mt2 = m
αx1 = αt2 = α= 20°
● 蜗杆导程角γ与蜗轮螺旋角β之关系
Σ=90° 时： γ =β
β
且旋向相同
γ
● 蜗杆直径系数 q 及分度圆直径d1
d1 — 标准系列值
限制蜗轮滚刀数量，便于刀具标准化
蜗杆直径系数：q = d1 / m → d1 = m q
由于齿形的原因，通常蜗轮轮齿的弯曲强度比接触强度大 得多，所以只是在受强烈冲击、z2特多或开式传动中计算 弯曲强度才有意义。
五、蜗轮材料的许用应力
许用应力与蜗轮材料有关，见表6-4
蜗轮材料为铸锡青铜时：
主要失效形式是疲劳点蚀，σHP与 vs 无关 蜗轮材料为铸铝青铜或灰铸铁时：
主要失效形式是齿面胶合，σHP与应考虑胶合的影响
近似计算：
A 100
t 0 — 环境温度 常取 t 0 = 20 ℃
△t — 温 升
热平衡时： 1000P1（1 -η ）= Kt A △t 则热平衡计算式：
t
1000 P1(1 )
Kt A
[t] 60 ~
70 ℃
若△t ＞[△t ]，则采取措施提高散热能力：
在箱壳外表面加铸散热片 蜗杆轴端装风扇加速空气流通 同时沿气流方向配置散热片 箱体油池内放置蛇形冷却水管
