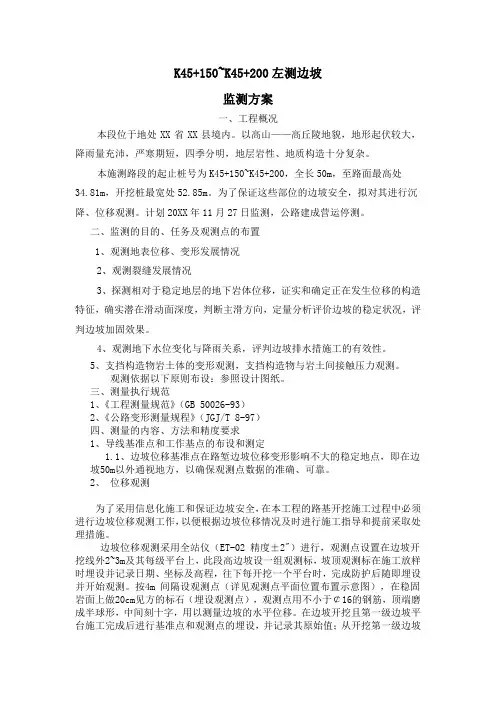

道路边坡监测方案_secret
K45+150~K45+200左测边坡监测方案一、工程概况本段位于地处XX省XX县境内。
以高山——高丘陵地貌，地形起伏较大，降雨量充沛，严寒期短，四季分明，地层岩性、地质构造十分复杂。
本施测路段的起止桩号为K45+150~K45+200，全长50m，至路面最高处34.81m，开挖桩最宽处52.85m。
为了保证这些部位的边坡安全，拟对其进行沉降、位移观测。
计划20XX年11月27日监测，公路建成营运停测。
二、监测的目的、任务及观测点的布置1、观测地表位移、变形发展情况2、观测裂缝发展情况3、探测相对于稳定地层的地下岩体位移，证实和确定正在发生位移的构造特征，确实潜在滑动面深度，判断主滑方向，定量分析评价边坡的稳定状况，评判边坡加固效果。
4、观测地下水位变化与降雨关系，评判边坡排水措施工的有效性。
5、支挡构造物岩土体的变形观测，支挡构造物与岩土间接触压力观测。
观测依据以下原则布设：参照设计图纸。
三、测量执行规范1、《工程测量规范》（GB 50026-93）2、《公路变形测量规程》（JGJ/T 8-97）四、测量的内容、方法和精度要求1、导线基准点和工作基点的布设和测定1.1、边坡位移基准点在路堑边坡位移变形影响不大的稳定地点，即在边坡50m以外通视地方，以确保观测点数据的准确、可靠。
2、位移观测为了采用信息化施工和保证边坡安全，在本工程的路基开挖施工过程中必须进行边坡位移观测工作，以便根据边坡位移情况及时进行施工指导和提前采取处理措施。
边坡位移观测采用全站仪（ET-02 精度±2"）进行，观测点设置在边坡开挖线外2~3m及其每级平台上，此段高边坡设一组观测标，坡顶观测标在施工放样时埋设并记录日期、坐标及高程，往下每开挖一个平台时，完成防护后随即埋设并开始观测。
按4m 间隔设观测点（详见观测点平面位置布置示意图），在稳固岩面上做20cm见方的标石（埋设观测点），观测点用不小于￠16的钢筋，顶端磨成半球形，中间刻十字，用以测量边坡的水平位移。

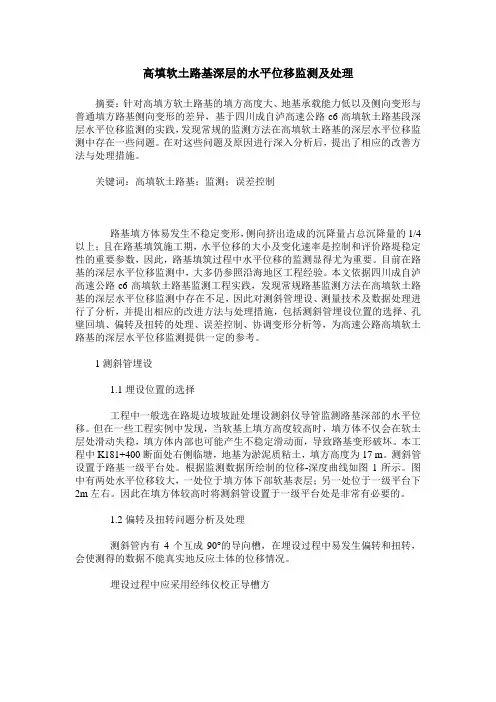

高填软土路基深层的水平位移监测及处理
高填软土路基深层的水平位移监测及处理摘要：针对高填方软土路基的填方高度大、地基承载能力低以及侧向变形与普通填方路基侧向变形的差异，基于四川成自泸高速公路c6高填软土路基段深层水平位移监测的实践，发现常规的监测方法在高填软土路基的深层水平位移监测中存在一些问题。
在对这些问题及原因进行深入分析后，提出了相应的改善方法与处理措施。
关键词：高填软土路基；监测；误差控制路基填方体易发生不稳定变形，侧向挤出造成的沉降量占总沉降量的1/4以上；且在路基填筑施工期，水平位移的大小及变化速率是控制和评价路堤稳定性的重要参数，因此，路基填筑过程中水平位移的监测显得尤为重要。
目前在路基的深层水平位移监测中，大多仍参照沿海地区工程经验。
本文依据四川成自泸高速公路c6高填软土路基监测工程实践，发现常规路基监测方法在高填软土路基的深层水平位移监测中存在不足，因此对测斜管埋设、测量技术及数据处理进行了分析，并提出相应的改进方法与处理措施，包括测斜管埋设位置的选择、孔壁回填、偏转及扭转的处理、误差控制、协调变形分析等，为高速公路高填软土路基的深层水平位移监测提供一定的参考。
1测斜管埋设1.1埋设位置的选择工程中一般选在路堤边坡坡趾处埋设测斜仪导管监测路基深部的水平位移。
但在一些工程实例中发现，当软基上填方高度较高时，填方体不仅会在软土层处滑动失稳，填方体内部也可能产生不稳定滑动面，导致路基变形破坏。
本工程中K181+400断面处右侧临塘，地基为淤泥质粘土，填方高度为17 m。
测斜管设置于路基一级平台处。
根据监测数据所绘制的位移-深度曲线如图1所示。
图中有两处水平位移较大，一处位于填方体下部软基表层；另一处位于一级平台下2m左右。
因此在填方体较高时将测斜管设置于一级平台处是非常有必要的。
1.2偏转及扭转问题分析及处理测斜管内有4个互成90°的导向槽，在埋设过程中易发生偏转和扭转，会使测得的数据不能真实地反应土体的位移情况。
边坡测量与监测的方法与注意事项
边坡测量与监测的方法与注意事项边坡是指地面向一侧陡峭，容易滑坡或崩溃的地形特征。
由于自然因素或人类干预的影响，边坡稳定性常常成为地质工程中需要重点关注的问题。
为了确保工程安全，边坡测量与监测显得尤为重要。
本文将介绍边坡测量与监测的方法与注意事项。
一、边坡测量方法1. 摄影测量法摄影测量法是一种常用的边坡测量方法。
通过航空摄影或地面摄影获取边坡的影像数据，然后利用测量软件对影像进行处理，获取边坡的高程、坡度和形态等信息。
摄影测量法具有测量范围广、数据处理速度快的优点，适用于大范围的边坡测量。
2. 激光扫描法激光扫描法是近年来发展起来的一种边坡测量方法。
通过激光扫描仪测量边坡上各个点的三维坐标，再利用相关软件进行数据处理和分析。
激光扫描法具有高精度、高效率、非接触式测量的优势，能够测量边坡的形态和点云密度等信息。
3. 地面测量法地面测量法是一种传统的边坡测量方法。
通过在地面上测量边坡上各个点的坐标，然后进行数据处理和分析。
地面测量法适用于对边坡进行小范围和详细的测量，具有较高的精度和可靠性。
二、边坡监测方法1. 动态监测动态监测是指对边坡进行实时、连续的监测。
通过安装称为监测点的传感器设备，可以测量边坡的变形、应力、流体压力等参数，并将数据传输到中央监测站进行实时分析和判断。
动态监测能够及时提供边坡变化的信息，对边坡稳定性的评估和预警起到重要作用。
2. 静态监测静态监测是指对边坡进行间断的、周期性的监测。
通过在边坡上设置测点，利用测量仪器进行定期测量，获取边坡的变形、位移等数据。
静态监测适用于对边坡进行长期稳定性的评估和观察，能够提供较为准确的边坡变化趋势。
三、边坡监测注意事项1. 确定监测目标在进行边坡监测时，首先要明确监测的目标，即要监测的边坡位置、性质和变化特征。
只有明确了目标，才能采用合适的方法和手段进行监测。
2. 合理布置监测点监测点是进行边坡监测的关键，合理布置监测点能够提供准确的数据。
边坡监测实施方案
边坡监测实施方案一、概述。
边坡是指山体或河岸等地质体在重力和外力作用下，发生破坏或变形的现象，是造成山体滑坡、岩崩、泥石流等地质灾害的主要原因之一。
为了及时发现边坡的变形和病害，减少地质灾害的发生，必须对边坡进行监测。
本文档旨在制定边坡监测实施方案，确保边坡监测工作的科学性和有效性。
二、监测内容。
1. 边坡形变监测，包括边坡的位移、变形、裂缝等情况的监测，采用全站仪、GPS等设备进行实时监测。
2. 边坡地质灾害监测，通过地质雷达、地下水位监测等手段，对边坡的地质灾害风险进行监测和评估。
3. 边坡稳定性监测，采用倾斜仪、应变计等设备，对边坡的稳定性进行实时监测，及时发现边坡的不稳定因素。
三、监测方法。
1. 定点监测，选择边坡上、中、下部位点进行监测，建立监测点位，对边坡进行定点监测。
2. 定时监测，按照监测计划，定期对边坡进行监测，确保监测数据的准确性和连续性。
3. 实时监测，利用现代化监测设备，对边坡进行实时监测，及时发现边坡变形和病害。
四、监测设备。
1. 全站仪，用于测量边坡的位移、变形等数据。
2. GPS，用于实时监测边坡的位置和变形情况。
3. 地质雷达，用于探测边坡内部的地质构造和裂缝情况。
4. 倾斜仪，用于监测边坡的倾斜情况。
5. 应变计，用于监测边坡的应变情况。
五、监测数据处理。
1. 监测数据采集，对监测设备采集的数据进行及时整理和归档，确保数据的完整性和准确性。
2. 监测数据分析，对监测数据进行分析和评估，及时发现边坡的变形和病害，提出处理建议。
3. 监测报告编制，根据监测数据，编制监测报告，对边坡的监测情况进行总结和分析。
六、监测责任。
1. 监测单位，负责对边坡进行监测工作，确保监测设备的正常运行和数据的准确性。
2. 监测人员，负责对边坡进行监测，及时发现边坡的变形和病害，提出处理建议。
七、监测成果应用。
监测成果应用于边坡的管理和防治工作，为地质灾害防治提供科学依据，减少地质灾害的发生，保障人民生命财产安全。
边坡工程监测方案
边坡工程监测方案一、概述边坡工程是指山体、河流、公路、铁路、城市地质和土木工程等的交叉工程。
边坡是地表土壤或岩石的一个斜面，它必须能够稳定地保持在原定的位置上，以便支撑附近其他工程结构的安全运行。
边坡工程监测是为了掌握边坡工程的运行状态，及时发现并解决工程发展中的问题，以保障工程的安全性和稳定性。
二、监测目的1. 监测边坡工程的稳定性和变形情况，及时发现并解决潜在的安全隐患；2. 监测地下水位，判断其对边坡工程稳定性的影响；3. 了解自然因素对边坡工程的影响，包括雨水、地震、地质构造等；4. 监测工程运行状况，预防和减少事故发生的可能性。
三、监测内容1. 形变监测：包括边坡的垂直、水平和横向位移、变形速率等；2. 应力监测：测量边坡内外的应力变化，包括地表压力、岩石裂缝变化等；3. 地下水位监测：了解地下水位的深度、变化情况，判断其对边坡工程的稳定性的影响；4. 雨量监测：监测降雨量、降雨强度，及时发现雨水过多造成的边坡冲刷；5. 温度监测：测量地表和边坡内部的温度变化情况；6. 风速监测：观测周边风速和风向，判断风对边坡的影响；7. 地质构造监测：对地质构造进行监测，及时发现地质变化对边坡工程的影响；8. 视频监测：安装摄像头对边坡进行持续监测，记录并观测边坡的变化情况。
四、监测方法1. 定点监测：安装传感器在边坡关键点，通过连续监测数据，实现对边坡的实时监测；2. 定时监测：固定监测周期，进行全面检测，得到较为准确的监测数据；3. 长期监测：保持长期监测，分析数据变化趋势，及时发现异常情况；4. 现场监测：安排专业人员对边坡现场进行监测，观察地质因素和自然因素对边坡工程的影响；5. 远程监测：通过网络、卫星等技术手段实现远程监测，及时获得边坡的运行状态。
五、监测数据处理及应对措施1. 数据处理：收集、整理、分析监测数据，形成监测报告；2. 分析数据：对监测数据进行定量化、定性化分析，判断边坡工程的稳定性；3. 应对措施：根据监测数据分析结果，制定相应的风险应对措施，包括修缮、加固、增设排水设施等；4. 预警处理：及时发布边坡预警信息，避免边坡工程发生危险；5. 提高监测水平：不断改进监测技术，提高监测精度和及时性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈高速公路边坡位移变形监测与数据处理
【摘要】根据普惠高速公路某段边坡坡体的长期实际变形观测资料，阐述了边坡监测的方法，以及常用的监测方案；通过资料分析得出影响边坡稳定性的主要因素，并采取相应的防护措施。
中图分类号：u412.36+6 文献标识码：a 文章编号：
1.概述
随着国民经济的发展，我国的高速公路系统不断完善，并逐渐进入山区。
山区高速公路一般地形条件复杂，高速公路的建设不可避免的要切坡、填沟、打隧道，会对地质环境造成严重破坏，尤其是人工开挖边坡，极易诱发滑坡，增加公路建设投资，影响工期，甚至给运营带来严重的安全隐患。
我国多年前曾发生过多起严重的山体滑坡事件：如2002年由于暴雨在云南山区诱发了多起滑坡或泥石流；如2007年11月，在湖北宜万铁路巴东木龙河段附近山体滑坡并造成多人死亡等等。
边坡工程的安全性保障变的越来越重要。
长期以来，边坡工程的安全主要依靠设计来保证。
但由于岩土体复杂，岩土力学尚具有半经验半理论的特点，在时间和空间上对岩土工程的安全度作出准确的判断还有较大困难。
因此对公路边坡特别是对破坏后果严重的重点边坡应有相应的监测手段，做好监测与设计、施工、勘察的动态互补，利用监测与勘察指导设计、施工，确保工程安全和公路的正常运营。
2.边坡位移变形监测方法
边坡位移变形监测的方法有很多，包括大地测量法、全球定位系
统法(gps)和近景摄影法。
（1）大地测量法
常用的大地测量法主要有两方向(或三方向)前方交会法、双边距离交会法、视准线法、小角法、测距法、几何水准测量法以及精密三角高程测量法等。
大地测量法由于能够准确确定边坡地表变形范围，量程不受限制，并且能观测到边坡体的绝对位移量，因此在边坡位移变形监测中被广泛应用。
（2）gps(全球定位系统)测量法
gps测量法的基本原理是用gps卫星发送的导航定位信号进行空间后方交会测量，确定地面待测点的三维坐标。
gps测量法由于观测站之间无须通视，选点方便；而且观测点的三维坐标可以同时测定，对于运动的观测点还能精确测出它的速度，因此在边坡变形监测中的应用正变的越来越多。
(3)近景摄影测量法
该方法是把近景摄影仪安置在2个不同位置的固定测点上，利用立体坐标仪量测像片上各观测点三维坐标的一种方法。
其周期性重复摄影方便，外业省时省力，可以同时测定许多观测点在某一瞬间的空间位置，可随时进行比较。
在目前的监测条件下，比较实用的还是常规的大地测量方法。
3．工程概况
普惠高速公路起自广东普宁市的池尾黄竹坑，连接国道324线，
终至惠来东港。
所经地区属海洋性气候特征，夏季热而多雨；沿线大部路段处于山区，共有20多处30米以上的高填深挖边坡路段。
为了确保普惠高速公路的畅通营运和安全行车，对高速公路的养护提供科学依据，需要对一些重大边坡点进行形变观测。
如k22+660－k22+780段坡体位于复杂危险路段，最大设计高度为50米，主要为碎块石土，边坡岩体破碎，节理缝隙发育。
为保证坡体长期稳定和公路的安全畅通，需对整个坡体进行加固整治，同时进行监测。
（1）观测网的布设
根据k22+660－k22+780段的地形情况，选定4个相互通视的基准点（点位见图1），以导线确定其相对坐标位置。
其中5-kz1、5-kz3位于高速公路的北侧，其连线平行于高速公路中心线；5-kz2、5-kz4选在便于观测边坡监测点的南侧，与边坡监测点的距离和通视均能保证观测成果的精度。
5-kz2、5-kz4埋设观测墩，观测墩上安装强制对中装置，以保证测站对中误差最小（可忽略不计）。
观测墩稳定一个月进行观测。
边坡上设置9个变形监测点，分别设在三条边坡的顶部边缘，如图1所示。
基准点、监测点位示意图（图1）
（2）观测方案
首先以观测基准网建立独立直角坐标系和假定高程系统，测量出基准点的坐标和高程。
平面坐标系统为假定5－kz1点的坐标为（0，0，0），5-kz1至5-kz3为x轴，垂直于x轴的方向为y轴，z轴为
垂直向上的铅垂线方向。
高程系统为独立高程系，以5-kz1、5-kz2、5-kz4、5-kz3建立精密三角高程导线。
然后分别在两处观测墩以极坐标测量方法对变形监测点进行观测。
测量出各个变形监测点的水平角、倾角、及斜距，然后解算出变形监测点的坐标值。
通过多次观测比较坐标值的变化，得到各个变形监测点的位移情况（y值的变化恰为边坡垂直方向的变化）和高程的变化情况（沉降）。
水平位移观测精度按二等变形观测进行，垂直变形观测精度按四等变形观测进行。
在实施观测时，严格按照“三固定、一相同”的原则，即固定观测人员、固定仪器、固定路线，在基本相同的条件下进行数据采集。
（3）变形监测成果分析
取其中3个典型变形监测点5-la1、5-lb2、5-lc1按监测月份统计出各监测点的累计变形量值,见下表。
变形监测点位移累积变形量值统计表(变形值：mm)
注：1）表中变形量指自观测之日起到当月止的累积变形量；
2）△d指水平位移变形值，△h指高程沉降值。
从变形监测点位移累积变形量值统计表可知：
（1）边坡监测点水平位移随着埋设时间的推移，逐渐趋于稳定，监测点在埋设一年之后水平位移基本不再发生变化。
（2）所有监测点位移变化均不大，最大累积位移只有7mm，说明边坡处于稳定状态。
（3）监测点高程随时间的推移在不断变化，其中5-la1点高程变化较为显著，但沉降值并不大；高程变化和降水有很大关系，在6、7月份强降雨时高程变化明显较为显著。
这说明降雨使表面变形增大，影响边坡稳定。
4．结论
（1）普惠高速公里k22+660－k22+780段边坡水平位移基本稳定，水平位移和高程沉降均不显著，边坡较为稳定。
（2）为了保持边坡的稳定，应加强山体表面封水和山体内部排水的工程治理工作。
（3）由于影响边坡稳定性的因素很多，往往边坡失稳时间的预报具有不确定性，但从监测成果可以看出，强降雨会明显的引发边坡沉降，因此应加强山体边坡降雨期间的巡查、监测和报告工作。
参考文献
[1]王广军，姚令侃杨明．岩质边坡变形监测技术研究[j]．路基工程，2007，3：108-110。
