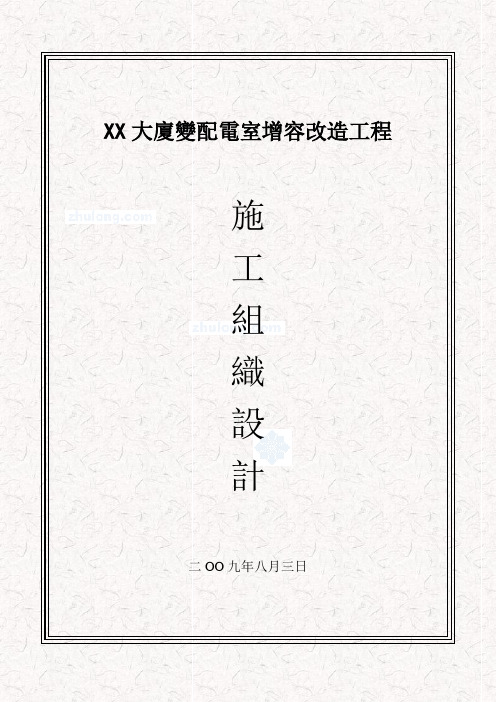

XX大廈變配電室增容改造工程施工組織設計二OO九年八月三日目錄1.工程概况2.施工组织3.施工准备工作4.工程质量目标5.安全生产技术组织措施6.文明施工和环境保护7. 施工进度及工期目标8.工程质量控制和验证9．安全保證措施1.工程概況1.1工程簡介本工程為XX大廈變配電室電氣增容改造工程。
1.2工程範圍：原配電室為2000kvA×2（位於地下一層），保留原配電室設備，新安裝高壓開關櫃、低壓開關櫃、變壓器等變配電裝置。
.2.1配電室施工範圍及內容安裝高壓櫃、低壓櫃、變壓器等變配電裝置地線網環接、設備基礎制安驗收。
高壓櫃安裝KYN-28A，12面。
電力變壓器安裝SCB10-2000kVA，2臺。
封閉母線橋安裝，2座。
低壓配電櫃安裝MNS2，11面。
高壓電纜敷設，4條。
高壓電纜頭制安，8個。
二次控制電纜敷設制安。
電纜橋架安裝系統調試及耐壓試驗模擬圖板制安1.3工程參與單位設計單位：建設單位：1.4施工採用標準規範：1.4.1設計圖紙和相關設備廠家技術資料（設計圖紙未出）1.4.2《電氣裝置安裝工程電力變壓器、油浸電抗器，互感器施工及驗收規範》1.4.3《電氣裝置安裝工程母線裝置施工及驗收規範》1.4.4《電氣裝置安裝工程電纜線路施工及驗收規範》1.4.5《電氣裝置安裝工程盤、櫃及二次回路接線施工及驗收規範》1.4.6《電氣裝置安裝工程高壓電器施工及驗收規範》1.4.7《電氣裝置安裝工程接地施工及驗收規範》1.4.8《電氣裝置安裝工程電氣設備交接試驗標準》1.4.9《建築電氣工程施工品質驗收規範》1.4.10《施工現場臨時用電安全技術規範》1.5施工工序流程1.5.1配電室工程工序進場前準備工作——土建施工——基礎槽鋼製作——設備進場、開箱檢驗——一次設備安裝——二次設備安裝接線——查線——設備整體調試——設備整體檢查、清掃、封堵——報竣工2.施工組織2.1組織機構設置與各崗位人員的配備：成立由工程技術人員和有經驗的員工組成工作班，工作班班長作為工程施工品質目標、安全目標、施工進度和工期目標的主要負責人，對工程全過程監督、協調和指揮工程施工和組織工作，施工現場管理按人員分工責任到人，各負其責。
电力施工工程施工组织设计
电力工程施工组织设计一、工程概况本工程为XX地区10kV及以下电力线路施工项目，主要包括电力线路的铺设、变电站的搭建、配电箱的安装等。
工程地处XX地区，全长约XX公里，施工区域涉及城市道路、乡村道路及农田等不同地形地貌。
工程预计工期为XX个月，合同价为XX万元。
二、施工组织设计1. 施工组织结构为确保工程的顺利进行，成立以项目经理为核心的项目管理团队，下设工程技术组、质安组、材料组、设备组、财务组等职能部门，各组之间分工明确，协同合作。
2. 施工部署（1）工程技术组：负责施工方案的制定、施工图纸的解读、技术交底及施工现场的技术指导。
（2）质安组：负责施工现场的安全监管、质量控制、环保措施的落实及施工现场的文明施工。
（3）材料组：负责材料的采购、验收、储存、发放及回收。
（4）设备组：负责施工设备的选型、采购、租赁、调度及维护。
（5）财务组：负责工程成本的预算、结算、成本控制及资金筹集。
3. 施工进度计划根据工程总量、工程特点及工期要求，编制详细的施工进度计划，明确各阶段施工任务及完成时间，确保工程按时完工。
4. 质量管理坚持“质量第一”的原则，建立健全质量管理体系，实行质量责任制，从原材料采购到施工过程，严格把控质量，确保工程质量满足设计及规范要求。
5. 安全管理（1）加强施工现场的安全培训，提高施工人员的安全意识。
（2）严格执行安全操作规程，落实安全防护措施。
（3）定期开展安全检查，及时消除安全隐患。
6. 环境保护及文明施工（1）遵守国家环保法规，加强施工现场的环境保护。
（2）做好施工现场的文明施工，营造良好的施工环境。
三、施工资源配置1. 人力资源：根据工程量及施工进度，合理配置施工人员，确保施工队伍稳定、技术过硬。
2. 材料资源：合理预测材料需求，确保材料供应及时、价格合理。
3. 设备资源：合理选配施工设备，提高设备利用率，确保设备安全、稳定运行。
四、施工组织设计实施与监控1. 施工过程中，严格执行施工组织设计，确保工程顺利进行。
10kV配电室工程施工设计方案
六、施工组织设计编制依据依据本工程招标文件及参考图纸；《电气装置安装工程电缆线路施工及验收规》GB50168-2006《电气装置安装工程接地装置施工及验收规》GB50169-2016《电气装置安装工程盘、柜及二次回路结线施工及验收规》GB50171-2012《继电保护及二次回路安装及验收规》GB50976-2014《电气装置安装工程电力变压器施工及验收规》GBJ148-2010《电气装置安装工程交接试验标准》GB50150-2016《交流电气装置的过电压保护和绝缘配合》DL/T620-97《国家电网公司输变电工程标准工艺三》工艺标准库2016其他现行的规程规和规定。
工程概况工程地点：工程容：大厦酒店新建10kV配电室一座，两路电源均引自前段服务站环网柜。
沿已有排管敷设465米至配电室外墙埋管，室采用电缆桥架敷设，电缆采用YJLV22-8.7/15-3*240mm ²*2根，路径全长约495米。
新建配电室10kV电气主接线采用单母线接线方式，新装高压开关柜10面，其中：进线隔离柜2面、主进线柜2面、计量柜2面、出线柜2面分段隔离1面、分段开关1面，新装1000kVA干式变压器2台。
控制室共有2面屏，其中：直流屏1面、电池屏1面。
注意事项：1、配电室高压进出线形势为上进上出；2、高压电缆进出线分别通过电缆桥架引入引出，材料为玻璃钢材质；3、本次设计10kV电缆弯曲半径不得小于15倍的电缆外径；4、10kV电缆敷设前需排净已有排管积水，清除管淤泥方可敷设电缆。
一、施工方案及技术措施本工程主要分为：①10kV高压柜安装；②变压器安装；③直流屏安装；④电缆桥架安装；⑤电缆井排水、电缆穿管敷设；⑥电缆头制作。
安全风险辨析与预控1、高压柜安装1.1作业流程图1.2高压柜安装①施工时应严格按照设计图纸、编制依据、供电局要求及现行规标准执行。
②技术准备：按规程、厂家安装说明书、图纸、设计要求、供电局要求及施工措施对施工人员进行有针对性技术交底；③人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；④机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；⑤施工材料准备：焊条、螺栓、油漆等。
供电工程施工组织设计(3篇)
第1篇一、工程概况1. 工程名称：XX地区供电工程项目2. 工程地点：XX地区XX县XX镇3. 工程规模：本工程主要包括110kV变电站一座，10kV线路若干条，以及配套的电力设施。
4. 工程建设内容：（1）110kV变电站：包括主变压器、高压配电装置、低压配电装置、继电保护装置、通信设备等。
（2）10kV线路：包括架空线路、电缆线路、配电设备等。
（3）电力设施：包括配电室、变压器、电杆、接地装置等。
5. 工程建设周期：预计总工期为12个月。
二、施工组织设计原则1. 安全第一原则：确保施工过程中人员安全和设备安全，严格执行安全生产法规和操作规程。
2. 质量第一原则：确保工程质量达到国家标准和设计要求，严格控制施工过程中的质量。
3. 进度控制原则：合理编制施工进度计划，确保工程按期完成。
4. 节约成本原则：合理组织施工，降低施工成本，提高经济效益。
5. 环保原则：遵守国家环保法规，减少施工对环境的影响。
三、施工组织机构1. 施工项目经理部：由项目经理、技术负责人、质量负责人、安全负责人等组成，负责整个工程的施工组织和管理。
2. 施工项目部各职能部门：（1）工程技术部：负责施工图纸的审核、技术交底、施工方案的编制等。
（2）质量保证部：负责施工过程中的质量控制，确保工程质量。
（3）安全保卫部：负责施工过程中的安全管理工作，确保施工安全。
（4）物资设备部：负责施工所需物资和设备的采购、供应和管理。
（5）工程合同部：负责工程合同的签订、变更、结算等工作。
（6）综合办公室：负责工程项目的日常行政管理。
四、施工方案1. 施工工艺：（1）110kV变电站施工：- 基础施工：采用混凝土基础，按设计图纸进行施工。
- 变电站设备安装：按照设备技术说明书进行安装，确保设备安装质量。
- 电气一次、二次回路施工：按照设计图纸进行施工，确保电气回路正确、可靠。
（2）10kV线路施工：- 架空线路施工：按照设计图纸进行施工，确保线路架设牢固、安全。
配电10KV工程施工方案
配电 10KV 工程施工方案10KV 配电工程施工方案1.施工准备计划施工准备包括技术准备、材料准备、施工场地准备、施工机械准备、施工力量配置、生活设施准备和资金准备等方面。
在开工前，项目经理应组织项目经理部及相关负责人召开施工管理预备会，进行统筹协调，明确分工，确保施工过程的顺畅进行。
同时，应召集各专业骨干，总结以往的施工经验，集思广益，提出具有针对性的施工方案和措施。
1.1技术准备1.1.1图纸会审在接到施工图纸后，项目经理应组织项目有关技术人员审阅图纸，对其中的问题进行书面汇总，并提交图纸审核会。
1.1.2编写施工技术方案由项目技术负责人组织专业技术人员，在熟悉图纸的基础上，认真研究技术要求，编写施工技术方案，并报项目经理审批，确保工程施工符合设计及有关规范的技术要求。
1.2材料准备项目技术负责人根据施工技术方案，进行预先材料用量计划分析，提出详细的材料供应计划。
物资部门根据材料供应计划统一进行采购，采购时坚持货比三家，保证质优价廉，三证齐全，确保工程使用合格材料的控制程序。
材料采购之后，由项目经理、项目技术负责人会同监理人进行检验和验收，并按有关规定进行材料的抽样检验和工程设备的检验测试。
1.3施工机械准备根据本工程的特点和施工方案分析，编制施工机具需量及进场计划，对进场机具检查、保养、维修，落实专职人员进行岗前培训，做到持证上岗。
1.4施工力量配置本工程共设2 个施工班，即线路施工班和安装施工班。
工程高峰时计划投入20 人，其中工程师1 人，技师2 人，技工5 人，普工10 人。
1.5资金准备根据该工程的特点，本公司拟投入充足资金作为该工程施工的流动资金，在工程项目资金未到位时，保证工程项目顺利进行。
2.工期及保证措施2.1工期规划及要求实施准备阶段：2 个工作日工程施工阶段：30 个工作日竣工验收阶段：2 个工作日2.2工期保证措施1）认真编制实施性施工组织设计和进度计划，以计划保工期。
10KV永久供电工程施工组织设计及方案
10KV永久供电工程施工组织设计及方案工程概况一、工程简介1、工程名称： 10KV永久供电工程2、建设地点：3、总建筑面积：供电负荷为800千瓦。
二、工程内容根据招标单位提供的相关设计图纸和资料，并按招标文件要求进行工程，承包工程的质量、工期与安全。
主要工程内容如下：4、1、根据建设单位招标文件资料及供电局要求，电源采用高压单回路供电并采用高压计量，电源由开关房提供电源，新敷设YJV22-15KV/3*70共195米交联聚乙烯绝缘电缆到新年鸿高压房，再由高压配电房敷设3*YJV22-15KV/3*70/15米交联聚乙烯绝缘电缆至变压器，采用插接母线至低压柜、新装专变SCB10-800KVA变压器1台;新装KYN-28型高压柜2台；直流屏一台：高压负荷柜1台，安装封闭式插接母线CCX6-1600A/4P/16米,安装GCL低压柜8台；修建电缆沟及电房土建、照明工程等。
总工期为报装供电方案批复后90个工作日。
三、编制依据标准规范GB50052—95 《供配电系统设计规范》GB50053—94 《10千付及以下变电所设计规范》GB50217—94 《电力工程电缆设计规范》GB50053—93 《通用用电设备配电设计规范》GBJ63—90 《电力装置的电器测量仪表装置设计规范》GBJ65—83 《工业与民用电力装置的接地设计规范》GB50168—92 《电气装置安装工程电缆线施工及验收规范》GB50169—92 《电气装置安装工程接地装置施工及验收规范》GB50258—96 《电气装置安装后工程1KV及以下配电线工程施工及验收规范》GB50259—96 《电气装置安装工程电气照明装置施工及验收规范》GBJ232—82 《电气装置安装工程施工及验收规范》GB50055—93 《通用用电设备配电设计规范》JGJ/T16—92 《民用建筑电气设计规范》项目现场施工管理与组织说明一、施工组织机械及管理职能本工程采用项目法施工管理模式组织施工，由公司委派一名项目经理组建项目经理部，全权处理现场日常一切事务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 10KV变配电工程施工组织设计 编制： 审核： 批准：
单位： 日期： 2
目录 第一章 编制依据 ................................................................ 2 第二章 编制说明 ................................................................ 2 第三章 工程概况 ................................................................ 3 第四章 主要工程量表 ............................................................ 3 第五章 施工部署 ................................................................ 5 第六章 施工准备 ................................................................ 6 第七章 主要工程项目施工方法 .................................................... 7 第八章 保证质量的措施 ......................................................... 14 第九章 安全施工的措施 ......................................................... 16 第十章 施工进度计划横道图 ..................................................... 20 3
第一章编制依据 1. XX 大楼变配电工程及10KV 电缆线路工程设计图纸。 2. XX 大楼10KV 电缆线路及高压开关柜低压配电柜变压器安装工程招标文件。 3. XX 大楼10KV 电缆线路及高压开关柜低压配电柜变压器安装工程招标答疑。 4. 国家现行变配电安装工程施工及验收规范及质量检验评定标准。 5. 本公司ISO9002 质量手册、程序控制文件及作业指导书。 6. 本公司多年的施工经验和施工管理能力及技术装备。 7. 工程项目施工现场实际情况、施工环境、施工条件和自然条件。
第二章编制说明 本工程工期紧，质量要求高，为保证优良的工程质量，使施工工艺达到一流水平，本《施工组织设计》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。 本《施工组织设计》是直接指导施工的依据。围绕质量、工期和安全这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性。
第三章工程概况 1、 高压开关柜低压配电柜变压器安装地点位XX 内，两条市政10KV 电缆线路分别由XX 站 F3XX 户外环网柜及XX 变电站F59 引入。 2、 XX 大楼变配电工程及10KV 电缆线路工程施工图设计已完成，施工图设计单位为：XX 设计研究院。 3、 建设规模： 项目名称 容量/数量 4
变压器容量（KVA） 2*800+2*1000+2*1600 高压柜(台) 9 低压柜(台) 49 10KV 电缆线路(KM) 2961 4、 变电室位置：高压开关柜低压配电柜变压器安装地点位于XX 内。
第四章主要工程量表 序号 名 称 规 格 型 号 单位 数量 1 高压开关柜 ZS1 台 9 2 干式变压器 SCB10-800KVA 台 2 3 干式变压器 SCB10-1000KVA 台 2 4 干式变压器 SCB10-1600KVA 台 2 9 低压配电柜 GCL 台 49 10 低压母线槽 2000A 米 35.5 11 低压母线槽 3000A 米 20 13 电缆桥架 450*150 托盘式 米 42 16 高压电缆 YJV22-10KV-3×95mm2 米 55 24 高压电缆 YJV22-10KV-3×120mm2 米 30 25 高压电缆 YJV22-10KV-3×300mm2 米 2961 26 镀锌钢管 φ100 米 0.18 27 镀锌钢管 φ150 米 617 5
28 镀锌槽钢 ［10 米 52 29 镀锌扁钢 -40×4 米 245
第五章施工部署 １、施工组织机构设置： ２、工阶段划分：
根据本工程的特点,将整个工程划分为四个阶段:基础及接地线施工→设备就位安装→ 电源线电缆敷设→设备调试→验收通电。按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具，控制计划进度。 ３、工进度安排： 自甲方书面通知之日进场，并于甲方自购设备全部到场及土建具备安装条件后１个半月内完工。各项目安装施工进度必须按此工期要求进行安排。
第六章施工准备 6
１、设备安装前,设备间应具备下列条件: ①. 屋顶、楼板施工完毕，不得渗漏；墙面、屋顶喷浆完毕； ②. 室内地面基层施工完毕，场地清理干净，并在墙上标出地面标高； ③. 混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求； ④. 预埋件牢固，预埋件及预留孔符合设计； ⑤. 门窗安装完毕，门已配锁； ⑥. 具有足够的施工场地，道路通畅。
２、临时设施： ① ．生活临时设施：因施工场地不能作为生活用地，所有作业人员均外住。 ② ．生产临时设施：需搭建临时仓库及工具房（面积约45 平方米）。
③ ．施工电源：由现场的临时施工用电变压器供电，进场后根据实际情况再进行布置。４、施工用图纸、技术资料应齐全。
第七章主要工程项目施工方法 （一）设备基础型钢的制作与安装： 工艺流程： 基础型钢埋设 →搬运和检查接线安装 →清理安装 →调试 1、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。 2、基础型钢埋设： 埋设方法有下列两种: （施工时根据工地的实际情况确定采用何种方式） a直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好,埋设前先将型钢调直,除去 7
铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过1mm，全长不超过5mm。配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。埋设的型钢可高出地表面5-10mm，水平调好后，可将型钢固定牢固。全部工作做完后，应再仔细检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。 b 预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并且预留出型钢的空位。预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒(一般大约在30mm 左右)，待砼凝固后，将埋入的木盒取出，再埋设基础型钢。埋设型钢时，应先将预留的空位清扫干净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。水平调好后，把预埋的钢筋钩焊在型钢上，使其固定牢固，并用砼填充捣实。 埋设的基础型钢应作好接地，接地方法是在型钢两端各焊一段扁钢与接地网相连，型钢露出地面部分应涂一层防锈漆。 3、基础型钢的安装应符合下列要求 项 目 允许偏差 mm/m mm/全长 垂直度 〈1 〈5 水平度 〈1 〈5 位置误差及不平行度 〈5
基础型钢安装后，其项部宜高出抹平地面10mm。 4、基础型钢安装完毕后还应与室内接地网做可靠明显的连接。 (二)接地网的制作安装： 接地网的制作安装应严格按照《电气装置安装工程接地装置施工及验收规范》（GBJ50169-92） 8
进行。 室内明敷在墙上的接地线为40X4 的镀锌扁钢，敷设前，先在距地面300mm 处墙上每隔1m 安装支持件，支持件可用一段40mm 中间穿孔的30X3 角铁和膨胀螺丝制作，安装的支持件应保持在同一水平线上，然后将事先调直的40X4 镀锌扁钢焊接在支持件上，并与预埋的接地体可靠焊接，扁钢与墙的距离应保持一致，不能有明显的起伏弯曲。在接地线可能遭受机械损伤的地方，应用钢管或角铁加以保护。接地线通过建筑物的伸缩缝时，如采用焊接固定，应将地线通过伸缩缝的一段做成弧形。 接地体之间应确保焊牢，接地线之间或接地线与电气装置之间在搭焊时，除应在其接触两侧进行焊接外，还应焊上由钢带弯成的弧形（或直角形）与钢管（或角钢）焊接。钢带距钢管（或角钢）顶部应有100mm 的距离。明敷的接地体应先涂上防锈漆，待防锈漆干后再涂上黑色油漆。 （三）设备安装： 1、电力变压器安装： 变压器安装施工时应严格按照《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）的规定进行。 工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→交接试验→送电前检查→验收送电运行。 具体施工方法：变压器就位可采用吊装或拖运的方式，吊运变压器的钢丝绳必须拴在变压器的专用吊钩环上。变压器就位时，将底座滚轮装上，各附件按制造厂说明书的要求进行安装，变压器就位方向和离墙尺寸应与图纸相符。变压器的重复接地线应采用不小于60×6 的铜母线，接口处应烫锡。变压器的中性点接地回路中，靠近变压器处，宜做一个可拆卸的联接点。变压器安装完毕后，必须进行交接试验，交接试验要由供电局高试部门进行，试验标准应符合规范和供电部门的要求。
