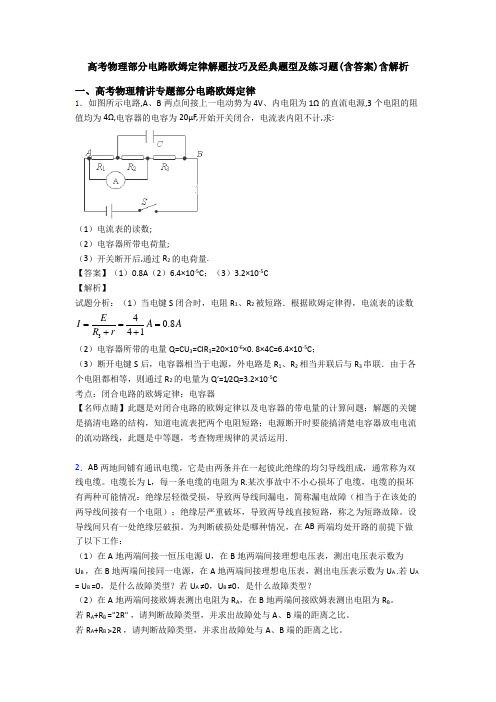

高考物理部分电路欧姆定律解题技巧及经典题型及练习题(含答案)含解析一、高考物理精讲专题部分电路欧姆定律1．如图所示电路,A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源,3个电阻的阻值均为4Ω,电容器的电容为20μF,开始开关闭合，电流表内阻不计,求:（1）电流表的读数; （2）电容器所带电荷量; （3）开关断开后,通过R 2的电荷量.【答案】（1）0.8A （2）6.4×10-5C ；（3）3.2×10-5C 【解析】试题分析：（1）当电键S 闭合时，电阻R 1、R 2被短路．根据欧姆定律得，电流表的读数340.841E I A A R r ===++ （2）电容器所带的电量Q=CU 3=CIR 3=20×10-6×0. 8×4C=6.4×10-5C ；（3）断开电键S 后，电容器相当于电源，外电路是R 1、R 2相当并联后与R 3串联．由于各个电阻都相等，则通过R 2的电量为Q′=1/2Q=3.2×10-5C 考点：闭合电路的欧姆定律；电容器【名师点睛】此题是对闭合电路的欧姆定律以及电容器的带电量的计算问题；解题的关键是搞清电路的结构，知道电流表把两个电阻短路；电源断开时要能搞清楚电容器放电电流的流动路线，此题是中等题，考查物理规律的灵活运用.2．AB 两地间铺有通讯电缆，它是由两条并在一起彼此绝缘的均匀导线组成，通常称为双线电缆。
电缆长为L ，每一条电缆的电阻为R.某次事故中不小心损坏了电缆，电缆的损坏有两种可能情况：绝缘层轻微受损，导致两导线间漏电，简称漏电故障（相当于在该处的两导线间接有一个电阻）；绝缘层严重破坏，导致两导线直接短路，称之为短路故障。
设导线间只有一处绝缘层破损。
为判断破损处是哪种情况，在AB 两端均处开路的前提下做了以下工作：（1）在A 地两端间接一恒压电源U ，在B 地两端间接理想电压表，测出电压表示数为U B ，在B 地两端间接同一电源，在A 地两端间接理想电压表，测出电压表示数为U A .若U A = U B =0，是什么故障类型？若U A ≠0，U B ≠0，是什么故障类型？（2）在A 地两端间接欧姆表测出电阻为R A ，在B 地两端间接欧姆表测出电阻为R B 。
物理电路故障分析(练习题)
电路故障专题训练1.如图，当开关S闭合时,灯L1、L2均不亮。
某同学用一根导线去检查故障。
他将导线先并接在灯L1两端时,发现灯L2亮,灯L1不亮,,然后并接在灯L2两端时，发现两灯均不亮。
由此判断（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路2．如图，电源电压不变。
闭合开关S ，灯L1、L2都发光.一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变,则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路3．同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。
请判断出现该现象的原因可能是（)A。
灯泡被短路B。
开关被断开C。
灯丝被烧断 D. 电源被烧坏4．图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮,另一只灯不亮,用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_______；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是______ 5．如图所示，某同学在闭合开关S后发现电路不能正常工作，已知电路每次只有一个故障。
则下列情况中电路故障可能是:(1）电流表示数为0，电压表示数为电源电压，则故障原因为_________________。
（2)电流表、电压表的示数均为0，则故障原因是____.（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是____6．如图是某同学做实验时的电路图。
闭合开关S后,发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A.电源正极与a之间断路B.a、L1、b之间断路 C。
b、L2、c之间断路 D。
c与电源负极之间断路7．小明在做电学实验时，按右下图连接一个电路，电源电压不变,闭合开关后，灯Ｌ1Ｌ2都发光,一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。
高考物理部分电路欧姆定律解题技巧分析及练习题(含答案)含解析

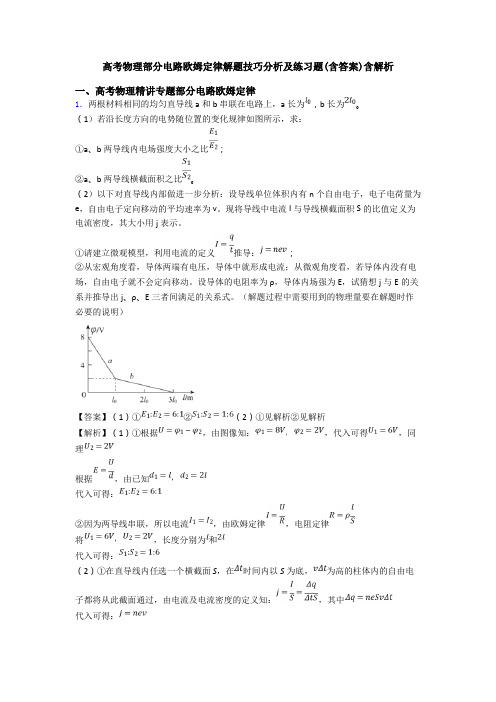

高考物理部分电路欧姆定律解题技巧分析及练习题(含答案)含解析一、高考物理精讲专题部分电路欧姆定律1．两根材料相同的均匀直导线a和b串联在电路上，a长为，b长为。
（1）若沿长度方向的电势随位置的变化规律如图所示，求：①a、b两导线内电场强度大小之比；②a、b两导线横截面积之比。
（2）以下对直导线内部做进一步分析：设导线单位体积内有n个自由电子，电子电荷量为e，自由电子定向移动的平均速率为v。
现将导线中电流I与导线横截面积S的比值定义为电流密度，其大小用j表示。
①请建立微观模型，利用电流的定义推导：；②从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动。
设导体的电阻率为ρ，导体内场强为E，试猜想j与E的关系并推导出j、ρ、E三者间满足的关系式。
（解题过程中需要用到的物理量要在解题时作必要的说明）【答案】（1）①②（2）①见解析②见解析【解析】（1）①根据，由图像知：，代入可得，同理根据，由已知代入可得：②因为两导线串联，所以电流，由欧姆定律，电阻定律将，长度分别为和代入可得：（2）①在直导线内任选一个横截面S，在时间内以S为底，为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：，其中代入可得：②（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则电流密度的定义为，将代入，得导线的电阻联立可得j、ρ、E三者间满足的关系式为：2．在如图所示的电路中，电源的电动势E=6．0V，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S．求：（1）通过电阻R的电流Ⅰ；（2）在内电阻r上损耗的电功率P；（3）电源的总功率P总．【答案】（1）通过电阻R的电流为0．5A；（2）在内电阻r上损耗的电功率P为0．25W；（3）电源的总功率P总为3W．【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R的电流为：，（2）r上损耗的电功率为：P=I2r=0．5×0．5×1=0．25W，（3）电源的总功率为：P总=IE=6×0．5=3 W．考点：闭合电路的欧姆定律；电功、电功率．3．如图所示，一段长方体金属导电材料，厚度为a、高度为b、长度为l，内有带电量为e 的自由电子。
高中物理：常见电路故障的特点与分析
高中物理：常见电路故障的特点与分析常见电路故障的特点：1、断路特点：电路中发生断路时，表现为电源电压不为零，而电流为零；断路后，电源电动势将全部降落在断路处，若外电路中某两点间的电压不为零，且等于电源电动势，则这两点间有断点，而这两点到电源之间的电路为通路．2、短路特点：电路中发生短路，表现为电路中仍有电流通过，但是测不出电压，即短路部分电压为零．明确电路故障的特点是正确分析电路故障问题的基础．一、仪器检测法断路故障的判断：将电压表接在电源两极，有电压，再逐段与电路并联，若电压表指针偏转，则该段电路中有断点。
短路故障的判断：选择合适量程，将电压表接在电源两极，有电压，再逐段与电路并联，当电压表示数为零时，该部分被短路；当电压表示数不为零，则该部分不被短路或不完全被短路．例1、如图1所示电路中，电流表读数I=0.75A，电压表的读数U=2V，某一电阻烧断后，电流表读数I′=0.8A，电压表的读数U′=3.2V．已知R3=4Ω，试判断发生故障的电阻是，电源电动势为．分析：如果题中没有涉及电流表和电压表的内阻问题，即将电表视为理想表，可把电流表看成导线，把电压表看成断路．因为电压表内阻很大，所以与电压表串联的小电阻可认为是等势体，相当于导线。
解析：依题意，某电阻烧断前后，电压表和电流表均有读数，则只能是R1烧断．因为电压表内阻远大于R3，所以U′可以看作路端电压，即R2两端电压，故有R1未断时，有，因此R1=8Ω，，电源电动势为，解得E=4V.二、假设法将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用直流电路相关规律进行正向推理，推理结果若与题目现象不符合，则故障不是发生在这部分电路；若推理结果与题目现象符合，则故障可能发生在这部分电路．直到找出发生故障全部可能的情况为止．此法也可称为验证法或排查法．例2、如图2所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是（）A. R1短路B. R2断路C. R2短路D. R3短路分析：本题也可用“排除法”一个一个地排除．请同学们具体试一试，看结果是否相同．解析：A灯在干路上，A灯变亮，说明电路中总电流I变大，由闭合电路欧姆定律可知电路中的外电阻R是减小的，这就说明电路中只会出现短路而不会出现断路，因为短路部分的电阻变小，分压作用减小，与其并联的用电器的电压降低，故B被排除．C、D两灯变暗，A、B两灯变亮，这又说明发生短路的电阻与C、D两灯是并联的而与A、B两灯是串联的．观察电路上电阻的连接形式，只有R3短路符合条件．故D正确．。
高中物理实验：电路的故障分析
电路的故障分析电路故障的分析判断方法：用电压表测量电路中两点间的电压，若电压表有读数，说明这两点（电压表）与电源之间的连线是通路，断路故障点就在这两点之间；若电压表无读数，说明这两点（电压表）与电源之间的连线是断路，断路故障点就在这两点与电源的连线上。
逐渐缩小测量范围，不难找出断路故障点。
短路的表现为电流不为零而两点之间电压为零。
用控制变量的思路(电源、电动势、内阻不变)，按局部一整体一局部顺序分析；直流电不通过电容器，故接电容器处相当于断开；电路故障无非两种：断路和短路．1.某同学按如图电路进行实验，电压表和电流表均为理想电表，实验中由于电路发生故障，发现两电压表示数相同(但不为零)，若这种情况的发生是由用电器引起的，则可能的故障原因是（）A．R3 短路B．R1 短路C．R3 断开D．R2 断开【答案】D【解析】A：R3 短路，两电压表均被短路，电压表示数相同(均为零)。
故A 项错误。
B：R1 短路，由图可知R P与R2 串联后与R3 并联，然后接在电源上。
电压表V1测并联部分电压，V2测R2 两端的电压。
两电压表示数不同。
故B 项错误。
C：R3 断开，由图可知R P与R2 串联，然后再与R1 串联。
电压表V1 测R P与R2 的电压，V2测R2 两端的电压。
两电压表示数不相同。
故C 项错误。
D：R2 断开，R3 与R1 串联接在电源上，两电压表均测R3 的电压。
两电压表示数相同(但不为零)。
故D 项正确。
2.如图所示的电路中，闭合开关S，灯L1、L2 正常发光，由于电路出现故障，突然发现灯L1 变亮，灯L2 变暗，电流表的示数变小，根据分析，发生的故障可能是（）A．R1断路B．R2 断路C．R3 短路D．R4 短路【答案】A【解析】画出原电路的等效电路图如图所示若R1断路，则R总增大，根据闭合电路欧姆定律得I总=ER +r，得I总减小，则L2 分得的总电流变小，即L2 变暗，电流表的示数变小，又由U =E -Ir 可知，路端电压增大，而U =U L1 +U L 2 ，U L 2 减小，可得U L1增大，故L1 变亮，选项A 正确，依次分析其他选项，可知BCD 不符合题意。
物理电路故障分析(练习题)

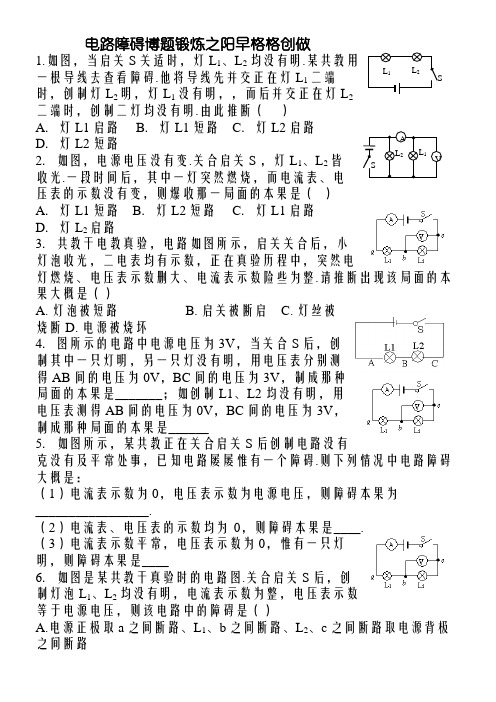

电路障碍博题锻炼之阳早格格创做1.如图，当启关S 关适时，灯L 1、L 2均没有明.某共教用一根导线去查看障碍.他将导线先并交正在灯L 1二端时，创制灯L 2明，灯L 1没有明，，而后并交正在灯L 2二端时，创制二灯均没有明.由此推断（ ）A ．灯L1启路B ．灯L1短路C ．灯L2启路D ．灯L2短路 2．如图，电源电压没有变.关合启关S ，灯L 1、L 2皆收光.一段时间后，其中一灯突然燃烧，而电流表、电压表的示数没有变，则爆收那一局面的本果是（ ）A ．灯L1短路B ．灯L2短路C ．灯L1启路D ．灯L 2启路3．共教干电教真验，电路如图所示，启关关合后，小灯泡收光，二电表均有示数，正在真验历程中，突然电灯燃烧、电压表示数删大、电流表示数险些为整.请推断出现该局面的本果大概是（）A. 灯泡被短路B. 启关被断启C. 灯丝被烧断D. 电源被烧坏4．图所示的电路中电源电压为3V ，当关合S 后，创制其中一只灯明，另一只灯没有明，用电压表分别测得AB 间的电压为0V ，BC 间的电压为3V ，制成那种局面的本果是_______；如创制L1、L2均没有明，用电压表测得AB 间的电压为0V ，BC 间的电压为3V ，制成那种局面的本果是______5．如图所示，某共教正在关合启关S 后创制电路没有克没有及平常处事，已知电路屡屡惟有一个障碍.则下列情况中电路障碍大概是：（1）电流表示数为0，电压表示数为电源电压，则障碍本果为_________________.（2）电流表、电压表的示数均为0，则障碍本果是____.（3）电流表示数平常，电压表示数为0，惟有一只灯明，则障碍本果是____6．如图是某共教干真验时的电路图.关合启关S 后，创制灯泡L 1、L 2均没有明，电流表示数为整，电压表示数等于电源电压，则该电路中的障碍是（）A.电源正极取a 之间断路、L 1、b 之间断路、L 2、c 之间断路取电源背极之间断路 L 1 L 2 S A V L 1 L 2 S7．小明正在干电教真验时，按左下图连交一个电路，电源电压没有变，关合启关后，灯Ｌ1Ｌ2皆收光，一段时间后，其中一盏灯突然燃烧，而电流表、电压表的示数皆没有变.爆收那一局面的本果是（）A.灯Ｌ1短路B.灯Ｌ2短路C.灯Ｌ1断路D.灯Ｌ2断路8.正在如图所示的电路中，电源电压恒定，电阻R1=R2．当关合启关时，若创制二个电流示数相等，且均正在平常值范畴内，则出现的障碍是（）短路1启路2短路2启路110教真验中逢到断路时，经时常使用电压表去检测.某共教连交如图所示的电路，启关关合后，电灯没有明，安培表无指示.那时用伏特表测得a、b二面间战b、c二面间的电压均为整，而a、d间战b、d间的电压均没有为整，那证明( )A．电源交线柱交触没有良.B．启关的触片或者交线柱交触没有良. C．安培表交线柱交触没有良.D．灯泡灯丝断了或者灯座交触没有良. 11、如图为二个灯泡组成的串联电路，电源电压为6伏特.关合启关S后二灯均没有收光，用一只理念电压表丈量电路中ab间电压为0；bc间电压为6伏特，则电路中的障碍大概为（）A. L1短路且L21战L2均断路 C. L1断路且L22断路12.正在图a所示电路中，当关合启关后，二个电压表指针偏偏转均为图b所示，则电阻R1战R2二端的电压分别为（）A．，1.2V B．6V，．，6V D．，4.8V.13.如图是小明共教钻研串联电路中电流、电压特性的真物连交图，当启关关适时，灯L1没有明，灯L2明，电流表的指针明隐偏偏转，电压表示数为电源电压，则障碍本果大概是( )A、L1灯丝断了B、L1灯座二交线柱曲交交通了C、L2灯丝断了D、L2灯座二交线柱曲交交通了14.正在如左图所示的电路中，当关合启关S后，创制二灯皆没有明，电流表的指针险些指正在整刻度线没有动，电压表指针则有明隐偏偏转，该电路中的障碍大概是 ( )Ａ．灯泡L2短路 Ｂ．灯泡L2断路 Ｃ．灯泡L1断路 Ｄ．二个灯泡皆断路15.小明共教干真验时，连成了如图所示的电路．关合启关后，创制灯泡L 1战灯泡L 2皆没有明，电压表有示数，爆收那一局面的本果大概是 （）A ．L 1断路，L 2断路B ．L 1断路，L 2短路C ．L 1短路，L 2断路D ．L 1短路，L 2短路16.如图，关合启关S ，灯L 明，一段时间后灯L 燃烧.若电路中惟有一处障碍，且只爆收正在灯L 或者R 上.现用一只规格相共且完佳的灯L ′替换灯L ，精确的推断是( )A ．若灯L ′明，则灯L 一定断路B ．若灯L ′明，则灯L 一定短路C ．若灯L ′没有明，则电阻R 一定断路D ．若灯L ′没有明，则电阻R 一定短路17.如图，启关S 关合后，二只灯泡均收光，二表均有示数.过一段时间后，创制电压表示数形成0，电流表示数删大.经查看除小灯泡中 , 其余器材的连交良佳，制成那种情况的本果大概是( )A ．灯L 1断路B ．灯L 2短路C ．灯L 1短路D ．灯L 1、L 2均断路18.如图9所示，关合启关S 时，小电灯L 1、L 2皆没有明.用一段导线的二端交触a 、b 二面时，二灯皆没有明；交触b 、c 二面时，二灯也没有明；交触c 、d 二面时，二灯皆明.对于此，下列推断中精确的是（ ）A ．灯L 1断路B ．灯L 2断路C ．启关S 断路D ．灯L 2短路19.某共教用电流表测串联电路的电流时，关合启关后，创制电流表指针去回晃动，灯泡时明时暗，则大概爆收的障碍本果是（ ）A ．导线启路B ．启关断启C ．灯泡取灯座交触没有良 D ．电流表益坏20.如图所示电路中，当启关S 关合后，灯泡L 1、L 2均没有收光，那时，用电压表测得A 、B 二面间的电压U=0，B 、C 二面间的电压U=4.5V ，A 、C 二面间电压U=4.5V ，由此可推断（ ）V L 1 L 2S AA．L1短路B．L2短路C．L1断路D．L2断路21.小明按如图所示的电路举止真验，当启关关合后，电压表V１战V2的指针位子真足一般，如图所示，制成那一局面的本果是( )A．大概Ｌ１启路B．大概Ｌ２短路C．大概V１战V2所选量程没有相共，Ｌ1短路D．大概V１战V2所选量程没有相共，电路各处完佳22.如图所示，R为定值电阻，电源电压没有变，当滑动变阻器R'的滑片背左滑动时，电压表V1测的是的电压,其示数将__________；电压表V2测的是的电压，其示数将________；电流表A的示数 ___．(挖"变大"，"没有变"或者"变小")23．为钻研灯泡的收光情况，小明安排了如图所示的电路举止真验．电路中二个灯泡规格相共(额定电压均为1．5V)、电源电压恒为3V，真验时，当启关关合后，二灯泡收光．一段时间后，二灯泡突然燃烧，但是电压表仍有示数：经查看，除灯泡中其余器材的连交良佳．请简述制成那种情况的大概本果(写出二种，并正在每种本果中证明二灯的简曲情况)本果一：．本果二：．24．如图2所示的甲、乙二个电路中，启关关合后，电线焚烧起去，甲爆收的本果是___________________.乙爆收的本果是___________________________.25．如图3是小明共教商量小灯泡电阻时连交的真验电路，采用的小灯泡上标有2.5V字样.（1）关合启关前，创制电路中有二个元件连交过失，请指出（正在错的连线上挨×）（2）真验时，先将电压表的读数安排到___ V，再图3渐渐 ___- 电压（挖降下或者落矮），测出灯泡正在分歧明度时的电阻.通太过解估计截止，创制屡屡丈量的电阻皆分歧，那是果为灯丝的明度分歧时，灯丝的_____ 也分歧. 26．为了测定额定电压为2.5V小灯泡收光时的电阻，小明共教安排了如图甲所示的的真验电路，图中R0为已知电阻.（1）请依照电路图连交真物电路.（2）关合启关，创制小灯泡没有明，电压表V1无示数，V2有示数，则P A 1A 2R 2 R 1 （a ） 图13 （b ）S 电路出现障碍的本果是.（3）排除障碍后，再关合启关，瞅到小灯泡收光很暗，要念测出小灯泡平常收光时灯丝的电阻，应把滑动变阻器的滑片背端移动（挖“左”或者“左”），使电压表V 1的示数U 1＝V.若此时电压表V 2的示数如图乙所示，则U 2＝，小灯泡的电阻R l ＝.27、估计：正在图13（a ）所示的电路中，电源电压为6伏且脆持没有变，滑动变阻器R 1标有“100Ω2A ”字样.关合启关S 后，电流表A 1战A 2的示数分别如图13（b ）所示.供：（1）电阻R 2的阻值.（2）通电10秒钟，电流利过电阻R 2所干的功W 2.（3）正在移动变阻器R 1的滑片P 时，是可存留使二个电流表指针偏偏离整刻度的角度恰佳相共的情况？如果存留，哀供出此时变阻器R 1消耗的功率P 1；如果没有存留，请证明缘由.电路障碍博题锻炼问案1、 A2、D3、C4、L1被短路，L2处有断路L1处有断路；5、L2处有断路；L1被短路.6、C7、C8、B9、A10、D11、D12、A13、A14、B15、C 、D16、B 、C17、C18、C19、C20、A21、D22、R ；没有变；R ’；变大；变小 23、本果一：L2断路，L1短路；本果二：L2短路，L1短路24、背荷过大；电源被短路 25、2.5V,落矮；电阻；L 处短路；左，2.5V ；2V ；1.25R0. 图甲。
2024届高中物理一轮复习：第五十四讲：电路故障分析
第五十四讲：电路故障分析一、单选题1．有一个学生在测电灯泡内阻时，把电流表和电压表的位置交换，如图所示，将造成（）A．电流表烧坏B．电压表烧坏C．灯泡烧坏D．灯泡不亮2．用电压表检查如图电路中的故障，测得U ad＝5.0 V，U cd＝0 V，U bc＝0 V，U ab＝5.0 V，则此故障可能是()A．L断路B．R断路C．R′断路D．S断路3．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动。
关于电路故障分析正确的是（）A．灯泡L1短路B．电流表接触不良C．开关处短路D．灯泡L2断路4．如图所示，S闭合后，两个灯泡均发光，但过一段时间之后两灯都熄灭，电流表的示数为零。
用电压表测2L两端电压，电压表的示数近似于电源电压，该电路的故障可能是（）A．电流表坏了或未接好B．2L的灯丝烧断或灯座与灯泡没接触C．1L和2L的灯丝都被烧断D．1L的灯丝被烧断或没接好5．连接如图所示的电路，闭合电键S后，从a向b移动滑动变阻器R的滑片，发现“小灯泡一直不发光，电压表的示数逐渐增大”，电路的故障可能为（）A．小灯泡短路B．小灯泡断路C．电流表断路D．滑动变阻器短路6．如图所示，电源电压恒定，闭合开关S后，电路正常工作。
过了一会儿，两电表的示数一个变大，另一个变小，则该电路中出现的故障是（）A．一定是电阻R断路B．可能是电阻R短路C．可能是灯L断路D．一定是灯L短路7．在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，理想电压表和理想电流表的读数都增大，则可能出现了下列哪种故障（）A．R1短路B．R2短路C．R3短路D．R1断路8．如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（）A．电阻R1断路B．电阻R2断路C．电阻R2短路D．电阻R3断路9．在探究电路故障时，某实验小组设计了如图所示的电路，当电键闭合后，电路中的各用电器正常工作，经过一段时间，发现小灯泡A的亮度变暗，小灯泡B的亮度变亮。
高考物理专题复习：动态电路、故障电路与含容电路分析
高考物理专题复习：动态电路、故障电路与含容电路分析一、单项选择题（共8小题）1．如图所示的电路中，电源电动势为E ，内阻为r ，L 为小灯泡（其灯丝电阻可以视为不变），R 1和R 2为定值电阻，R 3为光敏电阻，其阻值的大小随照射光强度的增强而减小。
闭合开关S 后，将照射光强度增强，则（）A ．电路的路端电压将减小B ．灯泡L 将变暗C ．R 1两端的电压将减小D ．内阻r 上发热的功率将减小2．如图所示的电路，电源电动势E 恒定且内阻r 不可忽略，R 1、R 2、R 3为定值电阻，R 4为滑动变阻器，A 1、A 2为理想电流表，V 1、V 2、V 3为理想电压表。
闭合开关后，I 1、I 2分别表示两个电流表的示数，U 1、U 2、U 3分别表示三个电压表的示数。
现将滑动变阻器R 4的滑片稍向上滑动一些，ΔI 1、ΔI 2分别表示两个电流表示数变化的大小，ΔU 1、ΔU 2、ΔU 3分别表示三个电压表示数变化的大小。
下列说法正确的是（）A ．U 2变小B ．22I U 变小C ．ΔU 2小于ΔU 3D ．11I U ∆∆大于12I U ∆∆3．如图所示，电源电压恒定，闭合开关S 后，电路正常工作。
过了一会儿，两电表的示数一个变大，另一个变小，则该电路中出现的故障是（）A．一定是电阻R断路B．可能是电阻R短路C．可能是灯L断路D．一定是灯L短路第3题图第4题图4．如图所示，E为内阻不能忽略的电池，R1、R2、R3均为定值电阻，电压表与电流表均为理想电表；开始时开关S闭合，电压表、电流表均有示数，某时刻发现电压表和电流表读数均变大，则电路中可能出现的故障是（）A．R1断路B．R2断路C．R1短路D．R3短路5．如图所示，R1、R2为定值电阻，C为电容器，闭合开关S，在滑动变阻器R 的滑片向下滑动过程中（）A．电阻R2中有向下的电流B．电阻R1两端的电压减小C．通过滑动变阻器R的电流变小D．电容器C极板所带电荷量变小6．如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P 恰好处于静止状态。
最新高考回归复习—电学选择之电路的故障分析 含答案
高考回归复习—电学选择之电路的故障分析1．如图所示的电路，闭合开关，灯L1、L2正常发光．由于电路出现故障，突然发现L1变亮，L2变暗，电流表的读数变小，根据分析，发生的故障可能是()A．R1断路B．R2断路C．R3短路D．R4短路2．如图，电源内阻不能忽略，电流表和电压表均为理想电表。
若发现电流表示数变小，电压表示数为零，则可能的故障是（）A．R1断路B．R1短路C．R2断路D．R2短路3．在测量电珠伏安特性实验中，同学们连接的电路中有两个错误电路，如图所示。
电源内阻不计，导线连接良好，若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a.电珠L不亮；电流表示数几乎为零b.电珠L亮度增加；电流表示数增大c.电珠L开始不亮；后来忽然发光；电流表从示数不为零到线圈烧断d.电珠L不亮；电流表从示数增大到线圈烧断与上述a b c d 四种现象对应的电路序号为（）A．③①②④B．③④②①C．③①④②D．②①④③4．某同学在测量电阻x R实验时，按图所示连接好实验电路。
闭合开关后发现：电流表示数很小、电压表示数接近于电源电压，移动滑动变阻器滑片时两电表示数几乎不变化，电表及其量程的选择均无问题。
请你分析造成上述结果的原因可能是（）A．电流表断路B．滑动变阻器滑片接触不良C．开关接触部位由于氧化，使得接触电阻太大D．待测电阻和接线柱接触位置由于氧化，使得接触电阻很大5．如图所示，因线路故障，接通S时，灯泡L1和L2均不亮，用电压表测得Uab＝0，Ubc＝0，Ucd＝4 V。
因此可知开路处为（）A．灯泡L1 B．灯泡L2 C．变阻器D．不能确定6．如右图所示，因线路故障，按通K时，灯L1 和L2均不亮，用电压表测得Uab=0，Ubc=4V，Ucd=0．由此可知断路处为( )A．灯L1 B．灯L2C．变阻器D．不能确定7．如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是( )A．电流表坏了或未接好B．从点a经过灯L1到点b的电路中有断路C．灯L2的灯丝断了或灯座未接通D．电流表和灯L1、L2都坏了8．如图所示，灯泡A、B都能正常发光，后来由于电路中某个电阻发生断路，致使灯泡A比原来亮一些，B比原来暗一些，则断路的电阻是（）A．R1 B．R3 C．R2 D．R49．如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数.则出现此故障的原因可能是（）A．灯L2断路B．灯L1短路C．灯L1断路D．灯L2短路10．在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（）A．电流表中断路，L１和L２都完好B．L２灯丝断路，电流表和L１都完好C．L１和L２灯丝都断路，而电流表完好D．L１灯丝断路，电流表和L２都完好11．如图所示的电路中，闭合电键k后，灯a和b都正常发光，后来由于某种故障使灯b突然变亮，电压表读数增加，由此推断这故障可能是（）A．a灯灯丝烧断B．电阻R2短路C．电阻R2断路D．电容被击穿短路12．如图所示的电路中，灯泡A、灯泡B原来都是正常发光的．现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是()A．R1短路B．R2断路C．R3断路D．R1、R2同时短路13．汽车蓄电池供电的简化电路如图所示。
2021-2022年高考物理100考点模拟题专题2.23 故障电路和安全用电(解析版)
2021年高考物理100考点最新模拟题千题精练（选修3-1）第二部分恒定电流专题2.23 故障电路和安全用电一．选择题1．(2019·唐山调研)二极管具有单向导电性，当正极接电源正极(正接)时二极管导通(电流可以通过二极管，且二极管的阻值很小，可忽略)，当负极接电源正极(反接)时二极管截止(阻值很大，电流为零)。
为了验证二极管的这一特性，将其接入如图所示电路cd之间的D处，闭合开关时灯不亮。
经初步检查各接线均牢固正确，为了确定电路故障的位置，四位同学各自进行了以下操作操作步骤现象1S闭合，多用电表调至电压挡，红表笔接a，黑表笔分别接b、c、d、e示数分别为0、0、6 V、6 V2S闭合，断开导线bc的c端，用c端分别接d、e、f 灯泡均亮3S断开，多用电表调至欧姆挡，红表笔接c，黑表笔接d 指针有大角度偏转4S断开，多用电表调至欧姆挡，红表笔接d，黑表笔接c 指针有微小偏转由此可判断()A．同学1的操作说明故障在a、b之间B．同学2的操作说明故障在b、c之间C．根据同学1、3的操作即可判断故障的原因是二极管正、负极接错D．根据同学2、4的操作即可判断故障的原因是二极管已损坏断开【参考答案】C【名师解析】同学1的操作结果中，电压为零的点为b、c，黑表笔与电源是断开的，电压为6 V的点d、e与电源是相通的，说明故障只在c、d之间，选项A错误；同学2的操作结果与同学1相同，选项B错误；同学3的操作说明二极管的正极接在d点，被反接了，结合同学1的结果可以判断故障原因是二极管正、负极接错，选项C正确；由于二极管正、负极接错，同学4的操作测定的是二极管的反向电阻，应该很大，并不能表明二极管已损坏断开，选项D错误。
2.（4分）（2019山东济南期末）如图所示，灯泡L1、L2原来都正常发光，由于故障两灯突然熄灭，（假。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习必备 欢迎下载 第 1 页 高考物理专题练习-电路故障分析（含解析） 一、单选题 1.如图把三只灯泡串联后接到1.5V的干电池两端，但发现三个灯泡都不亮，用电压表测得UAC=0、UBD=1.5V，由此可知（ ）
A. L1灯丝烧断 B. L2灯丝一定不断 C. L3灯丝被烧断 D. 三灯灯丝均断 2.如图所示的电路中，A、B两灯原来正常发光，忽然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是（电源内阻不计）（ ）
A. R1断路 B. R2断路 C. R3断路 D. 灯A断路 3.如图所示，电源电动势为6V，闭合电键S后小灯泡L不亮，用电压表测得各部分的电压情况是：Uab=Ucd=Ude=0，Uae=Ubc=6V．若电路中只有一处发生断路，则断开的部分是（ ）
A. 电阻学习必备 欢迎下载
第 2 页 R1 B. 变阻器R C. 灯泡L D. 电键S 4.小明家的保险丝突然熔断，以下原因不可能的是（ ） A. 家用电器的总功率过大 B. 导线绝缘皮损坏，火线、零线直接接触，造成短路 C. 灯座里的电线发生短路 D. 火线断路 5.在电学实验中，遇到断路时，常用电压表来检测．某同学连接了如图所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae=3W，Uab=0，Ubd=0，Ucb=3V，则此电路的故障可能是（ ）
A. 开关S接触不良 B. 小灯泡灯丝断了 C. d、e间出现断路 D. e、f间出现断路 6.如图所示的电路中，电源电动势为6V，当开关S接通后，灯泡L1和L2都不亮．用电压表测得各部分电压是Uab=6V，Uad=0，Ucd=6V，由此可判定（ ）
A. L1和L2的灯丝都烧断了 B. L1的灯丝烧断了 C. L2的灯丝烧断了 D. 变阻器R断路 7.如图所示，两只白炽灯泡L1和L2与电源、电键组成的电路中，当电键闭合后，发现电压表V1、V2的示数相同，且电流表A的示数为零，则可能发生的故障是（ ） 学习必备 欢迎下载 第 3 页 A. L1断路 B. L2断路 C. L1短路 D. L2短路 8.如图所示的电路中，闭合电键k后，灯a和b都正常发光，后来由于某种故障使灯b突然变亮，电压表读数增加，由此推 断这故障可能是（ ）
A. a灯灯丝烧断 B. 电阻R2短路 C. 电阻R2断路 D. 电容被击穿短路 9.某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，把试电笔分别插入插座的左、右插孔，氖管均能发光，则（ ）
A. 仅电热壶所在的C，D两点间发生了断路故障 B. 仅电热壶所在的C，D两点间发生了短路故障 C. 仅导线AB间断路 D. 因为插座用导线接地，所以发生了上述故障 学习必备 欢迎下载 第 4 页 10.如图所示，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V．由此可知出现故障处为（ ）
A. 灯L1短路 B. 灯L2断路 C. 变阻器断路 D. 不能确定 11.如图所示，电路中白炽灯A、B不亮，但电路中只有一处断开，今用电压表测得：Uab=0，Uac=0V，Ubd=6V，则可知（ ）
A. B灯断路 B. A灯断路 C. R断路 D. 电源断路 二、多选题
12.某学生在研究串联电路电压特点的实验时，接成如图所示的电路，接通S后，他将大内阻的电压表并联在A，C两点间，电压表读数为U，当并联在A，B两点间时，电压表读数也为U，当并联在B，C两点间时，电压表的读数为零，则出现此种情况的原因可能是（R1 ， R2的阻值相差不大）（ ）
A. AB段断路 B. BC段短路 C. AB段短路 D. BC段断路 学习必备 欢迎下载 第 5 页 13.某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，则出现此种情况的原因可能是（ ）（R1、R2阻值相差不大）
A. AB段断路 B. BC段断路 C. AB段短路 D. BC段短路 14.在如图所示的电路中，由于某一电阻发生短路或断路，使A灯变暗，B灯变亮，则故障可能是（ ）
A. R1短路 B. R2断路 C. R3断路 D. R4短路 15.如图所示电路，当 闭合后两灯均不亮，已知两灯泡、电源、电键及电键到电源负极间的导线都完好，其余三条导线中有一条发生断路。若某同学使用多用电表来检查断线部分，他用多用表的红表笔与 点相连接，把黑表笔分别先后与 点、 点相连。则以下检测断线部分的方法可行的是________
A. 闭合，用多用表的电压表 学习必备 欢迎下载 第 6 页 B. 断开，用多用表的电流表 C. 断开，用多用表 量程的欧姆表 D. 闭合，用多用表 量程的欧姆表 答案解析部分
一、单选题 1.如图把三只灯泡串联后接到1.5V的干电池两端，但发现三个灯泡都不亮，用电压表测得UAC=0、UBD=1.5V，由此可知（ ）
A. L1灯丝烧断 B. L2灯丝一定不断 C. L3灯丝被烧断 D. 三灯灯丝均断 【答案】C 【考点】电路故障分析 【解析】【解答】解：A、若L1断路时，电路中没有电流，根据欧姆定律得知，
灯泡L2、灯泡 的电压都为零，即UBD等于0，与题设条件不符．故A错误． B、若L2断路，电路中没有电流，根据欧姆定律得知，UAC等于电源的电动势，为1.5V，与题设条件不相符．故B错误．
C、L3断路时，电路中没有电流，根据欧姆定律得知，灯泡L1、灯泡 的电压都为零，即UAC=0，UBD等于电源的电动势，为1.5V，与题设条件相符．故C正确．D错误； 故选：C 【分析】三只灯泡L亮，可能灯泡L被短路或电路中存在断路，根据电压表测量的数据分析故障的原因． 2.如图所示的电路中，A、B两灯原来正常发光，忽然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是（电源内阻不计）（ ）
A. R1断学习必备 欢迎下载
第 7 页 路 B. R2断路 C. R3断路 D. 灯A断路 【答案】C 【考点】电路故障分析 【解析】【解答】解：A、电阻R1单独在一个支路上，断路后使并联电路的电阻值变大，因不考虑电源的内阻，则灯泡所在的并联电路两端的电压不变，两个灯泡的亮度都不变，故A错误； B、电阻R2与灯泡A是并联的，如果R2断路，此处只有灯泡A一个电阻，根据并联电路总电阻与分电阻的关系，此处电阻相当于增大，所以灯泡A两端电压增
大，灯泡B两端电压降低，由P= 知，功率变小，灯泡B变暗．故B错误； C、电阻R3与灯泡B是并联的，如果R3断路，此处只有灯泡B一个电阻，根据并联电路总电阻与分电阻的关系，此处电阻相当于增大，所以灯泡B两端电压增
大，由P= 知，功率变大，灯泡B变亮．故C正确； D、电阻R2与灯泡A是并联的，如果灯A断路，此处只有R2一个电阻，根据并联电路总电阻与分电阻的关系，此处电阻相当于增大，所以R2两端电压增大，
灯泡B两端电压降低，由P= 知，功率变小，灯泡B变暗．故D错误． 故选：C． 【分析】首先明确电路中各用电器的连接关系：灯泡A和电阻R2、灯泡B和电阻R3先并联再串联，最后与电阻R1并联．灯泡变亮，说明实际功率增大了，具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项． 3.如图所示，电源电动势为6V，闭合电键S后小灯泡L不亮，用电压表测得各部分的电压情况是：Uab=Ucd=Ude=0，Uae=Ubc=6V．若电路中只有一处发生断路，则断开的部分是（ ）
A. 电阻学习必备 欢迎下载
第 8 页 R1 B. 变阻器R C. 灯泡L D. 电键S 【答案】D 【考点】电路故障分析 【解析】【解答】解：用电压表测得ab、cd、de间电压为零，说明没有电流通过灯泡、滑动变阻器和定值电阻．即这三处电路是好的．ae间为电源，其示数为6V，说明电源处无问题．bc间有电压且示数为6V，说明电压表示数为电源电压，则电压表所测这部分电路断路，电压表分担电源电压．故bc之间断路，即电键S断路； 故选：D． 【分析】灯不亮，电路中只有一处发生断路．用电压表依次测得两点电压，看有无示数进行判断． 4.小明家的保险丝突然熔断，以下原因不可能的是（ ） A. 家用电器的总功率过大 B. 导线绝缘皮损坏，火线、零线直接接触，造成短路 C. 灯座里的电线发生短路 D. 火线断路 【答案】D 【考点】电路故障分析 【解析】【解答】解：A、根据P=UI得，电路中用电器过多，可能总功率过大，电压不变，电流过大，会熔断保险丝．说法正确，不符合题意．故A错误； B、导线绝缘皮损坏，火线、零线直接接触，造成短路时，电流过大，会导致熔断保险丝．说法正确，不符合题意．故B错误； C、当灯座里的电线发生短路，电路中电流变大时，就会烧毁保险丝，说法正确，不符合题意；故C错误； D、火线断路时，电路断开，所以不会引起保险丝熔断，故D正确． 本题选不可能的，故选：D． 【分析】流经保险丝电流超过保险丝最大允许电流时保险丝会熔断。 5.在电学实验中，遇到断路时，常用电压表来检测．某同学连接了如图所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae=3W，Uab=0，Ubd=0，Ucb=3V，则此电路的故障可能是（ ）
