城市轨道交通信号系统分析
城市轨道交通信号系统大修改造方案分析

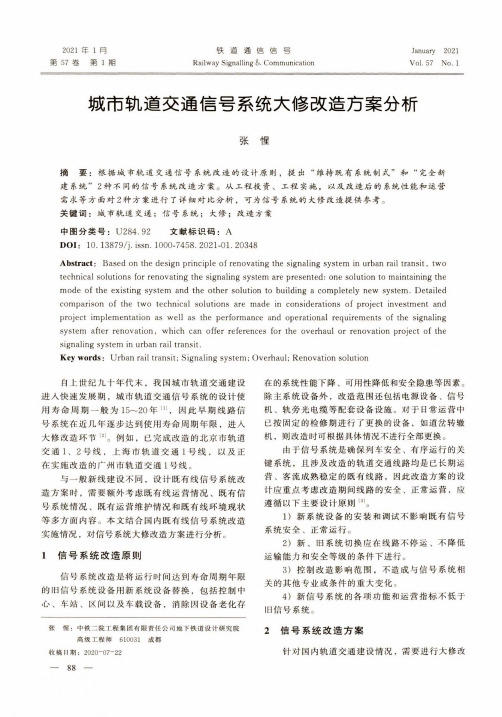

2021年1月第57卷第1期铁道通信信号Railway Signalling&CommunicationJanuary2021Vol.57No.1城市轨道交通信号系统大修改造方案分析张惺摘要：根据城市轨道交通信号系统改造的设计原则，提出“维持既有系统制式”和“完全新建系统”2种不同的信号系统改造方案。
从工程投资、工程实施，以及改造后的系统性能和运营需求等方面对2种方案进行了详细对比分析，可为信号系统的大修改造提供参考。
关键词：城市轨道交通；信号系统；大修；改造方案中图分类号：U284.92文献标识码：ADOI：10.13879/j.issn.1000-7458.2021-01.20348Abstract：Based on the design principle of renovating the signaling system in urban rail transit,two technical solutions for renovating the signaling system are presented：one solution to maintaining the mode of the existing system and the other solution to building a completely new system.Detailed comparison of the two technical solutions are made in considerations of project investment and project implementation as well as the performance and operational requirements of the signaling system after renovation,which can offer references for the overhaul or renovation project of the signaling system in urban rail transit.Key words:Urban rail transit；Signaling system；Overhaul；Renovation solution自上世纪九十年代末，我国城市轨道交通建设进入快速发展期，城市轨道交通信号系统的设计使用寿命周期一般为15-20年⑴，因此早期线路信号系统在近几年逐步达到使用寿命周期年限，进入大修改造环节⑵。
