(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920458718.3(22)申请日 2019.04.08(73)专利权人 泰华天然生物制药有限公司地址 726100 陕西省商洛市洛南县城南郊(72)发明人 柳超 (74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 刘东(51)Int.Cl.B24B 29/02(2006.01)B24B 41/02(2006.01)B24B 47/12(2006.01)B24B 41/00(2006.01)B24B 55/06(2006.01)B07B 1/28(2006.01)(54)实用新型名称一种多功能药品抛光机(57)摘要本实用新型公开了一种多功能药品抛光机，包括机体，所述机体顶部一侧设有入料斗，所述机体内部另一侧设有驱动电机，所述驱动电机输出端连接有驱动齿轮，所述驱动齿轮连接有驱动转轴，所述机体底部靠近电机一端设有排料斗，所述机体底部固定连接有液压升降杆，该装置通过调节驱动电机的转速和液压升降杆的高度，使抛光机具有不同的转速和工作斜面，适应不同品种的药品，满足不同药品抛光的需求，并通过多组抛光转轴协同作用，极大的提高了抛光效率。
权利要求书1页 说明书4页 附图1页CN 209831283 U 2019.12.24C N 209831283U权 利 要 求 书1/1页CN 209831283 U1.一种多功能药品抛光机，包括机体(1)，其特征在于：所述机体(1)顶部一侧设有入料斗(2)，所述机体(1)内部另一侧设有驱动电机(3)，所述驱动电机(3)输出端连接有驱动齿轮(4)，所述驱动齿轮(4)上下方对称设有相互啮合的从动齿轮(5)，所述驱动齿轮(4)和从动齿轮(5)远离电机一端分别连接有驱动转轴(6)，所述驱动转轴(6)上周向设有抛光叶片(7)，所述机体(1)底部靠近电机一端设有排料斗(8)，所述机体(1)底部一端固定连接有液压升降杆(9)，所述液压升降杆(9)一侧通过液压管(10)连接有液压泵(11)，所述液压泵(11)连接有液压电机(12)，所述机体(1)侧壁上设有控制开关(13)，所述驱动电机(3)和液压电机(12)均与控制开关(13)电性连接。
【CN209810865U】一种自动清洗干燥装置【专利】

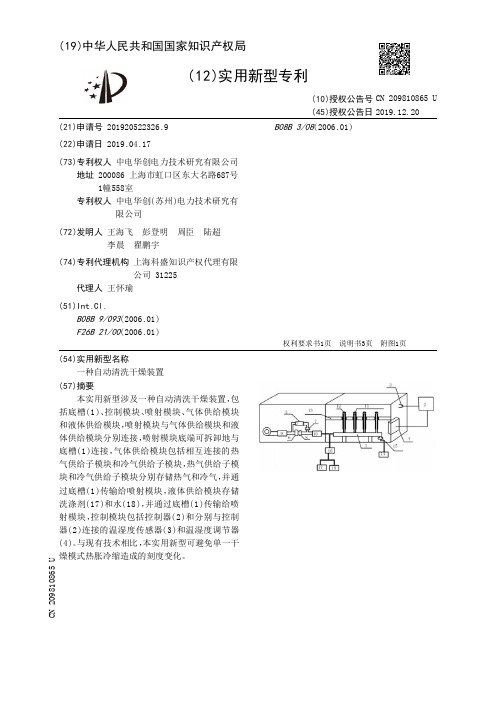

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920522326.9(22)申请日 2019.04.17(73)专利权人 中电华创电力技术研究有限公司地址 200086 上海市虹口区东大名路687号1幢558室专利权人 中电华创(苏州)电力技术研究有限公司(72)发明人 王海飞 彭登明 周臣 陆超 李晨 翟鹏宇 (74)专利代理机构 上海科盛知识产权代理有限公司 31225代理人 王怀瑜(51)Int.Cl.B08B 9/093(2006.01)F26B 21/00(2006.01)B08B 3/08(2006.01)(54)实用新型名称一种自动清洗干燥装置(57)摘要本实用新型涉及一种自动清洗干燥装置，包括底槽(1)、控制模块、喷射模块、气体供给模块和液体供给模块，喷射模块与气体供给模块和液体供给模块分别连接，喷射模块底端可拆卸地与底槽(1)连接，气体供给模块包括相互连接的热气供给子模块和冷气供给子模块，热气供给子模块和冷气供给子模块分别存储热气和冷气，并通过底槽(1)传输给喷射模块，液体供给模块存储洗涤剂(17)和水(18)，并通过底槽(1)传输给喷射模块，控制模块包括控制器(2)和分别与控制器(2)连接的温湿度传感器(3)和温湿度调节器(4)。
与现有技术相比，本实用新型可避免单一干燥模式热胀冷缩造成的刻度变化。
权利要求书1页 说明书3页 附图1页CN 209810865 U 2019.12.20C N 209810865U权 利 要 求 书1/1页CN 209810865 U1.一种自动清洗干燥装置，包括底槽(1)、控制模块、喷射模块、气体供给模块和液体供给模块，喷射模块与气体供给模块和液体供给模块分别连接，喷射模块底端可拆卸地与底槽(1)连接，其特征在于，所述的气体供给模块包括相互连接的热气供给子模块和冷气供给子模块，热气供给子模块和冷气供给子模块分别存储热气和冷气，并通过底槽(1)传输给喷射模块，所述的液体供给模块存储洗涤剂(17)和水(18)，并通过底槽(1)传输给喷射模块，所述的控制模块包括控制器(2)和分别与控制器(2)连接的温湿度传感器(3)和温湿度调节器(4)。
【CN209829668U】一种具有自动清理功能的昆虫养殖装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920555233.6(22)申请日 2019.04.23(73)专利权人 湖南省海昆农业科技有限公司地址 410008 湖南省长沙市高新开发区汇智中路179号金导园工业用房D栋303房(72)发明人 魏海波 刘齐军 魏海平 林建溪 (51)Int.Cl.B08B 1/04(2006.01)B08B 13/00(2006.01)A01K 67/033(2006.01)(54)实用新型名称一种具有自动清理功能的昆虫养殖装置(57)摘要本实用新型公布了一种具有自动清理功能的昆虫养殖装置，属于昆虫养殖技术领域。
一种具有自动清理功能的昆虫养殖装置，包括养殖架，和固定在养殖架上的固定架和设置在养殖架上的清理机构，本实用新型通过清理机构的设置，能够快速的将养殖架表面的污物清理干净，十分的简单便捷，提高使用者的工作效率，大大降低了使用者的工作强度，防止养殖架上残留大量的污物影响昆虫的持续养殖，将养殖架清理干净有利于提高昆虫的成活率，同时延长了养殖架的使用寿命，可以长时间的循环使用，降低了使用者的养殖成本，结构设计简单合理，便于实现和使用，给使用者带来了很大的便利，具有很强的实用性，值得推广使用。
权利要求书2页 说明书4页 附图4页CN 209829668 U 2019.12.24C N 209829668U权 利 要 求 书1/2页CN 209829668 U1.一种具有自动清理功能的昆虫养殖装置，包括养殖架（1），其特征在于，所述养殖架（1）包括养殖盒（11）、连接杆（12）、支撑杆（13）和收集盘（14），所述养殖盒（11）的数量不少于五个，五个养殖盒（11）从上至下依次通过连接杆（12）固定连接，位于最底层的养殖盒（11）通过支撑杆（13）与收集盘（14）固定连接；还包括固定在养殖架（1）上的固定架（2）和设置在养殖架（1）上的清理机构（3），所述固定架（2）与最顶部的养殖盒（11）固定连接，所述清理机构（3）包括电机（31）、旋转杆（32）、螺纹管（33）、螺纹杆（34）、连接板（35）、刮刀组件（36）和清理刷（37），所述电机（31）固定安装在固定架（2）上，所述电机（31）的输出轴固定连接有旋转杆（32），所述旋转杆（32）从上至下依次贯穿养殖盒（11）并与养殖盒（11）通过轴承活动连接，所述旋转杆（32）的两侧均固定连接有螺纹管（33），所述螺纹管（33）的内腔螺纹连接有螺纹杆（34），所述螺纹杆（34）远离螺纹管（33）的一端固定连接有连接板（35），位于左侧的连接板（35）上固定连接有刮刀组件（36），位于右侧的连接板（35）上固定连接有清理刷（37），所述刮刀组件（36）的底部与养殖盒（11）接触，所述清理刷（37）的底部与养殖盒（11）接触。
【CN209848499U】一种空气净化器具有遥控自动清理功能的滤板【专利】

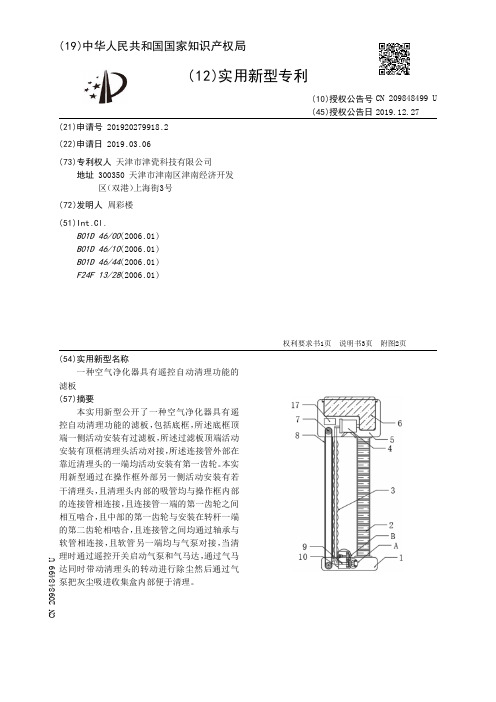

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920279918.2(22)申请日 2019.03.06(73)专利权人 天津市津瓷科技有限公司地址 300350 天津市津南区津南经济开发区（双港）上海街3号(72)发明人 周彩楼 (51)Int.Cl.B01D 46/00(2006.01)B01D 46/10(2006.01)B01D 46/44(2006.01)F24F 13/28(2006.01)(54)实用新型名称一种空气净化器具有遥控自动清理功能的滤板(57)摘要本实用新型公开了一种空气净化器具有遥控自动清理功能的滤板，包括底框，所述底框顶端一侧活动安装有过滤板，所述过滤板顶端活动安装有顶框清理头活动对接，所述连接管外部在靠近清理头的一端均活动安装有第一齿轮。
本实用新型通过在操作框外部另一侧活动安装有若干清理头，且清理头内部的吸管均与操作框内部的连接管相连接，且连接管一端的第一齿轮之间相互啮合，且中部的第一齿轮与安装在转杆一端的第二齿轮相啮合，且连接管之间均通过轴承与软管相连接，且软管另一端均与气泵对接，当清理时通过遥控开关启动气泵和气马达，通过气马达同时带动清理头的转动进行除尘然后通过气泵把灰尘吸进收集盒内部便于清理。
权利要求书1页 说明书3页 附图2页CN 209848499 U 2019.12.27C N 209848499U权 利 要 求 书1/1页CN 209848499 U1.一种空气净化器具有遥控自动清理功能的滤板，包括底框(1)，其特征在于：所述底框(1)顶端一侧活动安装有过滤板(2)，所述过滤板(2)顶端活动安装有顶框(5)，所述底框(1)顶端前侧另一侧与顶框(5)之间活动安装有导框(8)，所述底框(1)一侧与顶框(5)内部底端一侧均活动安装有转动轮(7)，所述转动轮(7)之间活动安装有转送带，所述底框(1)内部中部一侧活动设置有操作框(10)，所述操作框(10)一侧通过连接块与转送带活动连接，所述操作框(10)另一侧均通过轴承活动安装有若干清理头(11)，所述操作框(10)内部中下端通过轴承活动安装有若干连接管(9)，所述连接管(9)一端均与清理头(11)活动对接，所述连接管(9)外部在靠近清理头(11)的一端均活动安装有第一齿轮(15)，所述第一齿轮(15)之间相啮合，所述操作框(10)内部另一侧上端通过安装座固定安装有气马达(13)，所述气马达(13)的输出端活动安装有转杆(14)，所述转杆(14)在远离气马达(13)的一端活动安装有第二齿轮(16)，所述第二齿轮(16)底端与操作框(10)下端中部活动第一齿轮(15)相啮合，所述操作框(10)外部在位于连接管(9)相对位置活动安装有软管(3)，所述顶框(5)内部底端中部通过安装座固定安装有气泵(4)，所述软管(3)在远离操作框(10)的一端与气泵(4)的吸气端活动连接，所述顶框(5)内部一侧活动安装有遥控开关(17)，所述遥控开关(17)通过导线分别与气马达(13)和气泵(4)相连接，所述顶框(5)顶端活动安装有收集盒(6)，所述气泵(4)的输出端与收集盒(6)之间活动安装有管体。
【CN209825104U】一种商用清洗净化机【专利】
实用新型内容 [0004] 本实用新型的目的在于提供一种商用清洗净化机，具备清洗和净化功能，以解决 上述背景技术中提出的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案： [0006] 一种商用清洗净化机，包括净化机主体结构、进水系统、排水系统、控制系统、活性 水燃基净化模块和清洗模块， [0007] 所述净化机主体结构包括：水槽面板、前控制面板、前面板、左侧面板和右侧面板、 底板和支架； [0008] 所述进水系统包括进水管和伸缩水龙头； [0009] 所述排水系统包括：下水手柄、曲棍下水器、底部下水水管、溢水槽下水水管； [0010] 所述控制系统包括：按键、控制箱和电磁阀； [0011] 所述活性水燃基净化模块包括：电源、水泵、自清洗水管、正极反应片、负极反应片 和模块壳体； [0012] 所述清洗模块包括：气泵和排气管。 [0013] 作为本实用新型进一步的方案：所述进水管的接口固定在左侧面板上，伸缩水龙 头固定在水槽面板左边。 [0014] 作为本实用新型进一步的方案：所述下水手柄固定在前面板的中间位置，底部下 水水管固定在水槽面板水槽的底部，溢水槽下水水管固定在水槽面板水槽的侧面。 [0015] 作为本实用新型进一步的方案：所述按键分别为：进水开关、清洗开关、净化开关、
2
CN 209825104 U
说 明 书
1/3 页
一种商用清洗净化机
技术领域 [0001] 本实用新型涉及清洁设备技术领域，具体是一种商用清洗净化机。
背景技术 [0002] 净水器也叫净水机、水质净化器，是按对水的使用要求对水质进行深度过滤、净化 处理的水处理设备。平时所讲的净水器，一般是指用作家庭使用的小型净化器。其技术核心 为滤芯装置中的过滤膜，目前主要技术来源于超滤膜和RO反渗透膜两种。净水器能有效滤 除水中的铁锈、砂石、胶体以及吸附水中余氯、嗅味、异色、农药等化学药剂，可有效去除水 中的细菌、病菌、毒素、重金属等杂质，净水技术在饮用水领域的应用，使得“水土不服”的现 象会很快成为历史，有效地解决了很多地方由于地下水中有害物质超标而造成的地方性疾 病。 [0003] 近年来，由于食材安全问题越来越得到人们的关注，很多食材净化技术不断的出 现 ，比 如高效洗洁精清洗技术、臭氧法 、超声波、紫外线杀菌等。但是 ，这些净化技术有明显 的 弊端 ，比 如有化学成分残留 、清洗不彻底、效率低、噪 音大等。然而 ，活性水燃基是由 普通 的自来水在低电压驱动下产生，安全可靠，而且其强氧化性对食材表面的有害成分（农药残 留、细菌、病毒）能快速、高效的清除。
【CN209831209U】一种智能装备零件加工打磨机【专利】

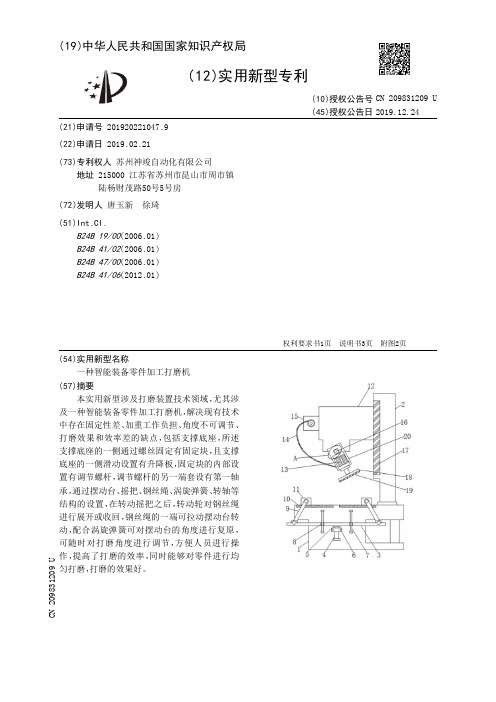

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920221047.9(22)申请日 2019.02.21(73)专利权人 苏州神竣自动化有限公司地址 215000 江苏省苏州市昆山市周市镇陆杨财茂路50号5号房(72)发明人 唐玉新 徐琦 (51)Int.Cl.B24B 19/00(2006.01)B24B 41/02(2006.01)B24B 47/00(2006.01)B24B 41/06(2012.01)(54)实用新型名称一种智能装备零件加工打磨机(57)摘要本实用新型涉及打磨装置技术领域，尤其涉及一种智能装备零件加工打磨机，解决现有技术中存在固定性差、加重工作负担、角度不可调节、打磨效果和效率差的缺点，包括支撑底座，所述支撑底座的一侧通过螺丝固定有固定块，且支撑底座的一侧滑动设置有升降板，固定块的内部设置有调节螺杆，调节螺杆的另一端套设有第一轴承，通过摆动台、摇把、钢丝绳、涡旋弹簧、转轴等结构的设置，在转动摇把之后，转动轮对钢丝绳进行展开或收回，钢丝绳的一端可拉动摆动台转动，配合涡旋弹簧可对摆动台的角度进行复原，可随时对打磨角度进行调节，方便人员进行操作，提高了打磨的效率，同时能够对零件进行均匀打磨，打磨的效果好。
权利要求书1页 说明书3页 附图2页CN 209831209 U 2019.12.24C N 209831209U权 利 要 求 书1/1页CN 209831209 U1.一种智能装备零件加工打磨机，包括支撑底座(1)，其特征在于，所述支撑底座(1)的一侧通过螺丝固定有固定块(6)，且支撑底座(1)的一侧滑动设置有升降板(3)，固定块(6)的内部设置有调节螺杆(4)，调节螺杆(4)的另一端套设有第一轴承(5)，所述第一轴承(5)安装在所述升降板(3)的底部，所述升降板(3)的两端均活动铰接有连杆(9)，连杆(9)的另一端活动铰接有滑动夹紧块(11)，所述滑动夹紧块(11)滑动设置在所述支撑底座(1)的顶部，所述支撑底座(1)的顶部通过螺母螺栓固定有支架(2)，所述支架(2)的一侧滑动设置有升降台(12)，所述升降台(12)的底部活动铰接有摆动台(20)，摆动台(20)的一侧通过螺丝安装有伺服电机(13)，所述伺服电机(13)的输出端通过联轴器连接有转轴，所述转轴的一端通过螺钉固定有打磨盘(18)，所述打磨盘(18)的一侧设置有打磨层(19)，所述升降台(12)的一侧通过六角螺钉固定有外罩(15)，外罩(15)为空腔结构，且外罩(15)的内部设置有转动轮(23)，所述转动轮(23)的外部套设有钢丝绳(14)，钢丝绳(14)的一端与所述摆动台(20)的一侧固定连接。
【CN209812520U】一种自动除废模切设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920556223.4(22)申请日 2019.04.23(73)专利权人 深圳市池纳光电有限公司地址 518104 广东省深圳市宝安区沙井街道沙三社区沙三路43号B1(72)发明人 莫耀天 王俊君 (74)专利代理机构 深圳市查策知识产权代理事务所(普通合伙) 44527代理人 曾令安(51)Int.Cl.B26F 1/38(2006.01)B26D 7/18(2006.01)(54)实用新型名称一种自动除废模切设备(57)摘要本实用新型公开了一种自动除废模切设备，包括：抽气装置、材料放置模和可升降地对应所述材料放置模设置的印刷刀模；于所述印刷刀模上方对应所述材料放置模设有用于与所述抽气装置连接的抽废管道；所述印刷刀模上对应所述印刷刀模的刀腔设有若干排料孔，若干所述排料孔与所述抽废管道连通。
本实用新型结构设计合理巧妙，印刷刀模下降模切，通过抽气装置模切产生的废料从抽废管道中抽出，实现自动模切、自动除废，步骤简明、效率高；无需采用特别设计的五金模具，降低成本；且通过抽废管道、吹气管道除废，不影响印刷刀模的模切，保证了模切出的产品外观平滑。
权利要求书1页 说明书4页 附图3页CN 209812520 U 2019.12.20C N 209812520U权 利 要 求 书1/1页CN 209812520 U1.一种自动除废模切设备，其特征在于，包括：抽气装置、材料放置模和可升降地对应所述材料放置模设置的印刷刀模；于所述印刷刀模上方对应所述材料放置模设有用于与所述抽气装置连接的抽废管道；所述印刷刀模上对应所述印刷刀模的刀腔设有若干排料孔，若干所述排料孔与所述抽废管道连通。
2.根据权利要求1所述的自动除废模切设备，其特征在于，其还包括吹气装置和吹气管道；所述吹气管道的一端与所述吹气装置连通，所述吹气管道的另一端对应所述抽废管道固定在所述材料放置模上；于所述材料放置模上对应所述印刷刀模的刀腔设有若干与所述吹气管道连通的吹气孔。
【CN209832074U】一种砖块高精度自动切坯机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920572710.X(22)申请日 2019.04.25(73)专利权人 福建恒龙新型建材有限公司地址 364000 福建省龙岩市永定区抚市镇东安村三重溪(72)发明人 赖义先 赖清 苏智标 熊美昌 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.B28B 11/12(2006.01)B28B 11/14(2006.01)(54)实用新型名称一种砖块高精度自动切坯机(57)摘要本实用新型公开了一种砖块高精度自动切坯机，具体涉及切坯机领域，包括机架，所述机架的中部固定连接有工作台，所述工作台的顶部活动连接有推泥板，所述机架的顶部固定连接有电动推杆，所述电动推杆的底部固定连接有下压组件；所述下压组件包括下压板，所述下压板固定连接在电动推杆的下表面，所述下压板的底部固定连接有伸缩杆，所述伸缩杆的表面固定连接有阻尼弹簧，所述伸缩杆的底部固定连接有传动组件。
本实用新型通过泥条被推送至工作台上，此时电动推杆带动下压板向下移动，下压板通过伸缩杆带动传动组件向下移动，并使得传动组件紧贴泥条，从而对泥条进行限位，防止泥条在切割时偏移，使得该装置切割精度较高。
权利要求书1页 说明书4页 附图3页CN 209832074 U 2019.12.24C N 209832074U权 利 要 求 书1/1页CN 209832074 U1.一种砖块高精度自动切坯机，包括机架(1)，其特征在于：所述机架(1)的中部固定连接有工作台(2)，所述工作台(2)的顶部活动连接有推泥板(3)，所述机架(1)的顶部固定连接有电动推杆(4)，所述电动推杆(4)的底部固定连接有下压组件(5)；所述下压组件(5)包括下压板(51)，所述下压板(51)固定连接在电动推杆(4)的下表面，所述下压板(51)的底部固定连接有伸缩杆(52)，所述伸缩杆(52)的表面固定连接有阻尼弹簧(53)，所述伸缩杆(52)的底部固定连接有传动组件(54)；所述传动组件(54)包括固定条(541)，所述固定条(541)固定连接在伸缩杆(52)的底部，所述固定条(541)的表面固定镶嵌有轴承组(542)，所述轴承组(542)的内壁固定连接有中心轴(543)，所述中心轴(543)的表面固定连接有传动辊(544)，所述传动辊(544)的表面传动连接有传动带(545)。
【CN209791736U】一种特种纸印刷用废纸粉碎装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920438822.6(22)申请日 2019.04.02(73)专利权人 阜阳市尤美合成纸有限公司地址 236065 安徽省阜阳市工业园区顶大路21号(72)发明人 王彬 唐超玉 李艳灵 李芬 (74)专利代理机构 合肥三川专利代理事务所(普通合伙) 34150代理人 李霞(51)Int.Cl.B02C 21/00(2006.01)B02C 4/08(2006.01)B02C 4/42(2006.01)B02C 4/28(2006.01)B02C 4/30(2006.01)B02C 23/18(2006.01)(54)实用新型名称一种特种纸印刷用废纸粉碎装置(57)摘要本实用新型公开了一种特种纸印刷用废纸粉碎装置，包括壳体，所述壳体的两侧面安装有进料装置，壳体的前后内侧面转动连接第一粉碎辊和第二粉碎辊的两端，第一粉碎辊的一端转动连接第二电机的输出端，壳体的左右内侧面转动连接第三粉碎辊和第四粉碎辊的两端，第三粉碎辊的一端通过联轴器转动连接第一电机的输出端，壳体的右内侧面下部焊接短板的一端，短板的另一端转动连接转动板的一端，转动板的下表面焊接齿条的上表面，第四电机的输出端连接主齿轮的中心转轴处，主齿轮的左边与第一副齿轮啮合连接，主齿轮的右边与第二副齿轮啮合连接，壳体的右侧壁安装有出料装置，本装置可以上下震动碎纸片，使得出料更加方便，不会造成堵塞。
权利要求书1页 说明书3页 附图2页CN 209791736 U 2019.12.17C N 209791736U权 利 要 求 书1/1页CN 209791736 U1.一种特种纸印刷用废纸粉碎装置，包括壳体(1)，其特征在于，所述壳体(1)的两侧面安装有进料装置，壳体(1)的前后内侧面转动连接第一粉碎辊(8)和第二粉碎辊(9)的两端，第一粉碎辊(8)和第二粉碎辊(9)相互咬合，第一粉碎辊(8)的一端通过联轴器转动连接第二电机(23)的输出端，壳体(1)的左右内侧面转动连接第三粉碎辊(20)和第四粉碎辊(21)的两端，第三粉碎辊(20)和第四粉碎辊(21)相互咬合，第三粉碎辊(20)的一端通过联轴器转动连接第一电机(22)的输出端，壳体(1)的右内侧面下部焊接短板(19)的一端，短板(19)的另一端转动连接转动板(12)的一端，转动板(12)的另一端与壳体(1)左内表面圆弧部分滑动连接，转动板(12)的下表面焊接齿条(15)的上表面，第四电机(25)的输出端通过联轴器连接主齿轮(16)的中心转轴处，主齿轮(16)的左边与第一副齿轮(14) 啮合连接，主齿轮(16)的右边与第二副齿轮(17)啮合连接，第一副齿轮(14)色中心转轴处固定连接第一半尺轮(13)的中心处，第二副齿轮(17)中心转轴处固定连接第二半齿轮(18)的中心处，壳体(1)的右侧壁安装有出料装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920482221.5
(22)申请日 2019.04.11
(73)专利权人 漯河源通再生资源有限公司
地址 462600 河南省漯河市临颍县新城路
西侧南环路南侧武装打靶场北侧
(72)发明人 任楚婷 任忠红 张晓东
(74)专利代理机构 郑州金派特知识产权代理事
务所(普通合伙) 41167
代理人 周文谦
(51)Int.Cl.
B29B 17/00(2006.01)
B29B 17/04(2006.01)
(54)实用新型名称一种自动粉碎清洗机(57)摘要本实用新型公开了一种自动粉碎清洗机，包括箱体、挤压机构、传送机构和网格板，所述箱体顶端面开设有进料口，所述箱体内部上端靠近进料口处对称设置有内挡板，且内挡板沿箱体的内壁顶端朝下延伸至中段，所述内挡板将箱体的内部隔开，形成一个竖直朝下的通道，所述内挡板的上端板壁上转动设置有两组压轮，两组所述压轮设置在通道的两边，且压轮的下端在内挡板之间纵向设置有搅拌臂，所述搅拌臂垂直于内挡板，所述内挡板的底端面焊接有支架，所述支架内部安装有喷头，所述喷头通过穿过箱体箱壁的管道与水源相连。
该自动粉碎清洗机，结构合理，具有工作效率高，使用便利等特点，
可广泛推广。
权利要求书1页 说明书3页 附图2页CN 209832303 U 2019.12.24
C N 209832303
U
权 利 要 求 书1/1页CN 209832303 U
1.一种自动粉碎清洗机，包括箱体（11）、挤压机构（14）、传送机构（15）和网格板（19），其特征在于：所述箱体（11）顶端面开设有进料口（2），所述箱体（11）内部上端靠近进料口（2）处对称设置有内挡板（1），且内挡板（1）沿箱体（11）的内壁顶端朝下延伸至中段，所述内挡板（1）将箱体（11）的内部隔开，形成一个竖直朝下的通道，所述内挡板（1）的上端板壁上转动设置有两组压轮（4），两组所述压轮（4）设置在通道的两边，且压轮（4）的下端在内挡板（1）之间纵向设置有搅拌臂（9），所述搅拌臂（9）垂直于内挡板（1），所述内挡板（1）的底端面焊接有支架（7），所述支架（7）内部安装有喷头（8），所述喷头（8）通过穿过箱体（11）箱壁的管道与水源相连，所述内挡板（1）的下端在箱体（11）的底部倾斜设置有过滤网（12），所述过滤网（12）较低的一端与出料口（13）连接，所述出料口（13）的外侧上下分开设置有挤压机构（14）与传送机构（15），所述传送机构（15）设置在挤压机构（14）的下端，所述挤压机构（14）至少包括与箱体（11）箱壁固定焊接的固定板（16），所述固定板（16）的底端面居中处固定连接伸缩气缸（17）的一端，所述伸缩气缸（17）为竖直设置，且底端面与底板（18）的上表面固定连接，所述底板（18）下端与网格板（19）固定相连。
2.根据权利要求1所述的一种自动粉碎清洗机，其特征在于：所述压轮（4）的两端边壁均一体构造有轴，轴伸入至内挡板（1）的内部与之转动连接，且轴的外部套设传动带（5）的一端，所述传动带（5）的另一端套设在与第二电机（6）输出轴相连的主动轮外端。
3.根据权利要求1所述的一种自动粉碎清洗机，其特征在于：所述搅拌臂（9）的一端杆壁转动连接内挡板（1），另一端伸入至内挡板（1）的内部与第一电机（3）相连，所述第一电机（3）带动搅拌臂（9）转动，所述搅拌臂（9）的外壁上阵列分布设置有多组搅拌片（10）。
4.根据权利要求1所述的一种自动粉碎清洗机，其特征在于：所述传送机构（15）至少包括两组焊接在箱体（11）箱壁上的边框（22），所述边框（22）并排分布，且之间转动设置有多组转轴（21），所述转轴（21）与边框（22）垂直分布，且转轴（21）外端包覆有传送带（23）。
5.根据权利要求4所述的一种自动粉碎清洗机，其特征在于：所述转轴（21）并排设置有多组，且其中一组与第三电机（20）相连。
6.根据权利要求1所述的一种自动粉碎清洗机，其特征在于：所述网格板（19）朝向传送机构（15）移动，且传送带（23）在与网格板（19）贴合时停止转动。
