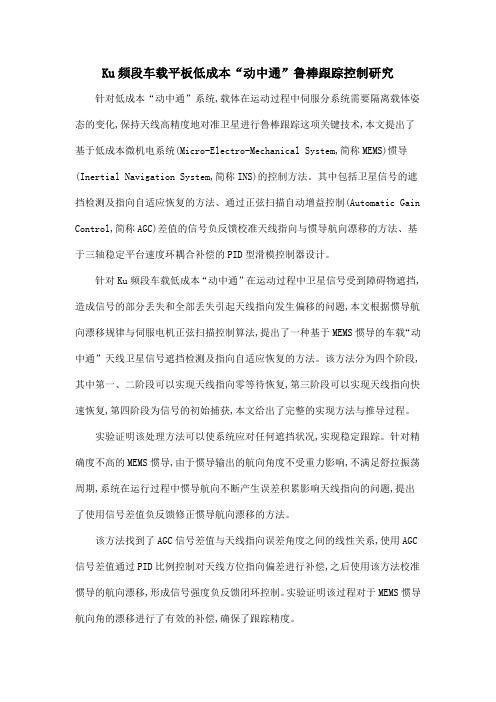

Ku频段车载平板低成本“动中通”鲁棒跟踪控制研究
Ku频段车载平板低成本“动中通”鲁棒跟踪控制研究针对低成本“动中通”系统,载体在运动过程中伺服分系统需要隔离载体姿态的变化,保持天线高精度地对准卫星进行鲁棒跟踪这项关键技术,本文提出了基于低成本微机电系统(Micro-Electro-Mechanical System,简称MEMS)惯导(Inertial Navigation System,简称INS)的控制方法。
其中包括卫星信号的遮挡检测及指向自适应恢复的方法、通过正弦扫描自动增益控制(Automatic Gain Control,简称AGC)差值的信号负反馈校准天线指向与惯导航向漂移的方法、基于三轴稳定平台速度环耦合补偿的PID型滑模控制器设计。
针对Ku频段车载低成本“动中通”在运动过程中卫星信号受到障碍物遮挡,造成信号的部分丢失和全部丢失引起天线指向发生偏移的问题,本文根据惯导航向漂移规律与伺服电机正弦扫描控制算法,提出了一种基于MEMS惯导的车载“动中通”天线卫星信号遮挡检测及指向自适应恢复的方法。
该方法分为四个阶段,其中第一、二阶段可以实现天线指向零等待恢复,第三阶段可以实现天线指向快速恢复,第四阶段为信号的初始捕获,本文给出了完整的实现方法与推导过程。
实验证明该处理方法可以使系统应对任何遮挡状况,实现稳定跟踪。
针对精确度不高的MEMS惯导,由于惯导输出的航向角度不受重力影响,不满足舒拉振荡周期,系统在运行过程中惯导航向不断产生误差积累影响天线指向的问题,提出了使用信号差值负反馈修正惯导航向漂移的方法。
该方法找到了AGC信号差值与天线指向误差角度之间的线性关系,使用AGC 信号差值通过PID比例控制对天线方位指向偏差进行补偿,之后使用该方法校准惯导的航向漂移,形成信号强度负反馈闭环控制。
实验证明该过程对于MEMS惯导航向角的漂移进行了有效的补偿,确保了跟踪精度。
针对“动中通”系统三轴稳定平台受到角速度轴间耦合、非线性扰动的作用、电机力矩与转动惯量耦合而影响控制精度的问题,本文在三轴角速度环耦合补偿的基础上,提出了系统三轴PID型滑模稳定控制器的设计方法。
相控阵雷达信号处理技术研究及其在目标跟踪中的应用
相控阵雷达信号处理技术研究及其在目标跟踪中的应用一、引言随着科技的不断发展，雷达技术也得到了极大的发展和改进。
相控阵雷达信号处理技术作为一种成功的应用就得到了广泛的使用。
现在，它已经成为了许多雷达应用中的主要技术，尤其在目标跟踪中具有优势。
本文将会着重探讨相控阵雷达信号处理技术的研究及其在目标跟踪中的应用。
二、相控阵雷达信号处理技术简介相控阵雷达是一种利用阵列天线来实现掩蔽。
其工作原理为，从阵列天线中发射信号到目标，当信号受到目标的反射后，阵列天线可以在不同时间接收到目标反射的不同相位信号。
然后，相控阵雷达的处理器会根据不同时间接收到的不同相位信号，对目标信息进行分析处理和分类，从而实现目标探测和跟踪。
基于相控阵雷达的信号处理技术的研究，主要是针对信号处理引擎和算法的研究。
这些技术可以将相控阵雷达从单纯的“看”到“听”和“思考”的智能化应用阶段。
三、相控阵雷达信号处理技术研究1. 信号处理引擎相控阵雷达信号处理引擎主要包括数字信号处理器（DSP）和计算机处理器。
DSP可以实现雷达信号的FFT、FIR、IIR滤波、滤波器设计、脉冲压缩和卷积等处理算法。
而计算机处理器则主要负责数据预处理和后处理等任务。
2. 算法研究相控阵雷达信号处理算法通常包括高分辨率成像、目标跟踪、信号分离和辨识、多目标分离和识别等方面。
其中目标跟踪算法通常采用多种方法来实现，如卡尔曼滤波、扩展卡尔曼滤波、粒子滤波、拓扑滤波等。
四、相控阵雷达信号处理技术在目标跟踪中的应用相控阵雷达信号处理技术在目标跟踪方面的应用非常广泛，可以实现基于单目标和多目标跟踪。
例如，当雷达系统需要跟踪一个目标时，可以利用相控阵雷达技术实现跟踪。
此时，多种算法可以用于改善跟踪质量，从而实现对目标的预测和确定。
此外，在军事和民用方面也有广泛的应用，例如，在军事中，可以使用相控阵雷达技术实现目标的跟踪和探测，从而实现更好的目标识别和分类。
在民用方面，可以用于雷达测速仪、民航可靠性监测系统、罕见动物观察系统等。
低轮廓动中通天线_牛传峰
Low Profile Antennas of “Sat-com on the Move”
NIU Chuan-feng，DU Biao，HAN Guo-dong，ZHANG Wen-jing，LU Zhi-yong，LIU Xin，ZHANG Ｒui-dong
（ The 54th Ｒesearch Institute of CETC，Shijiazhuang 050081，China）
2 低轮廓动中通天线
为适应车载需求，性能优良的低轮廓天线是动中 通天线的一个非常重要的发展方向。低轮廓动中通 天线按照不同天线类型分类，可分为： 低剖面反射面 天线、多组介质透镜天线、平板阵列天线、相控阵天线。
2． 1 低剖面反射面天线
经过赋形设计的抛物面可以实现低剖面性能， 比较有代表性的设计产品有： 以色列 Orbit 公司研制 的 AL-3601、AL-3602 型动中通天线系统、美国 TracStar 公司的 IMVS450M 车载动中通天线［8］，天线的 产品照片分别如图 3、图 4 所示。
对于不同类型的动中通，性能优缺点比较见表 1。
表 1 各种动中通天线性能比较
类型
反射 面天 线
介质 透镜 天线
平面 阵列 天线
优点
口径易增 大； 结 构简 单，射 频 器 件少，易 实 现 收 发共用。
性能 较 好，扫 描 时增益基本不下 降，易 实 现 多 频 段、多波束。
轮廓 低，射 频 集 成化 高，可 实 现 收发共用； 仰 角 0° ～ 90°。
0引言
卫星通信具有传输距离远、覆盖范围广、受干扰 小、容量大、质量高、通信方式灵活多样等优点［1，2］， 随着全球经济和信息化的高速发展，越来越多的信 息通过卫星进行传输，在移动载体上随时随地与卫 星通信，也已成为军民两用应急通信、实时通信的迫 切需求。因此，卫星通信已经成为车载、船载、机载等 移动载体通信的重要手段。而卫星移动通信系统的 关键技术之一就是天线技术［3］，故动中通天线技术的 研究已成为卫星移动通信技术领域的研究热点之一。
一种机械式机动相控阵雷达目标跟踪算法研究
第41卷第5期遥测遥控V ol. 41, No. 5 2020年9月Journal of Telemetry, Tracking and Command September 2020一种机械式机动相控阵雷达目标跟踪算法研究陈华中（63726部队银川 750004）摘要：针对伺服延迟造成目标丢失的问题，为了提高相控阵雷达的跟踪能力，提出一种机械式机动相控阵雷达的目标跟踪算法，并且给出了方法的处理流程和算法仿真。
仿真结果表明，提出的目标跟踪算法具有较高的跟踪精度和较快的收敛速度，能够满足机动相控阵跟踪的实时性要求。
关键词：相控阵；跟踪滤波；平滑处理；坐标转换中图分类号：TN958.92 文献标识码：A 文章编号：CN11-1780(2020)05-0036-06A research on target tracking method for mechanical mobile phased arrayCHEN Huazhong（63726 Units, Yinchuan 750004, China）Abstract: In this paper, a target tracking method for mechanical mobile phased array is presented together with the algorithm process and simulation in order to tackle the problem of target lost caused by servo delay and improve radar tracking performance. The simulation result shows that this method qualifies for real-time tracking with relatively higher accuracy and faster convergence rate.Key words: Phased array; Racking filter; Smoothing; Coordinate transformation引言相控阵技术随着电子技术的发展获得了广泛应用，它具有较高的数据速率和灵活的波束指向，可进行无惯性快速扫描[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相控阵结合伺服辅助的车载动中通天线跟踪方法蒋文丰【摘要】天线跟踪功能是车载动中通系统( SOTM)提供无线通信能力的前提，相控阵天线能提供较好的跟踪性能，但是存在波束扫描范围有限的问题。
为实现相控阵天线全方位跟踪能力，提出了一种相控阵+伺服辅助的方法。
给出了算法数据处理流程，并完成了原理样机设计。
根据原理样机工作原理给出了跟踪角误差计算公式，测试结果与计算结果相符。
测试结果表明：在(57.88~115.76)。
/s角速度下，通信链路信噪比损失小于0.5 dB。
%The antenna tracking function is the foundation for the vehicle satellite communication on the move( SOTM) to offer wireless communications,and the phased array antenna can provide better tracking performance,but the beam scanning range is limited. In order to realize the phased array antenna tracking in the entire orientation,a method using phased array antenna and servo is presented. The data processing flow of algorithm is provided, and the prototype has been developed. According to the prototype working principle,the formula to calculate the tracking angle error is given. The test result matches with the calcu-lating result,and the signal-to-noise ratio(SNR) loss is smaller than 0. 5 dB at the angle speed between (57. 88~115. 76)./s.【期刊名称】《电讯技术》【年(卷),期】2016(056)003【总页数】6页(P284-289)【关键词】车载动中通;天线跟踪;相控阵天线;伺服系统;跟踪角误差公式【作者】蒋文丰【作者单位】中国西南电子技术研究所，成都610036【正文语种】中文【中图分类】TN927引用格式:蒋文丰.相控阵结合伺服辅助的车载动中通天线跟踪方法[J].电讯技术，2016，56(3)：284-289.[JIANG Wenfeng.An antenna tracking method using Phased array and servo for vehic1e sate11ite communication on the move[J].Te1ecommunication Engineering，2016，56(3)：284-289.]车载动中通系统是指基于同步轨道卫星的卫星移动通信系统，具有通信能力强、机动性能强、隐蔽性好、使用方便的特点，具有广泛的军用、民用应用背景[1]，目前主要应用在军事通信、地质勘探、应急通信、新闻转播等领域[2]。
由于工作条件的特殊性，需要车辆在交战区、山区、路面颠簸不平等情况下行使，在这些情况如何保证车载动中通系统收发天线与卫星天线的实时对准(即天线跟踪)是实现车载动中通的核心问题。
传统车载动中通系统一般采用窄波束反射面天线，并把它安装在一个三维机械稳定平台上，靠稳定平台和伺服系统保证天线波束实时对准卫星。
传统方法由于采用反射面天线，体积大，高度高，车辆往往超高，机动性差，特征明显，在战场环境下容易受到攻击。
传统方法天线跟踪性能主要由稳定平台和伺服系统决定，由于稳定平台和伺服系统为机械方式，系统反应速度慢，控制复杂，跟踪效果差[3]。
为克服传统车载动中通系统天线跟踪方式的缺点，提高车载动中通系统在车辆姿态剧烈变化情况下的反应速度和跟踪效果，采用相控阵实现天线跟踪。
相控阵采用电扫描方式实现波束快速变换，反应速度可达毫秒级。
相控阵天线具有小型化、低剖面、可共性、高性能等特点，是目前动中通天线发展方向之一，但是相控阵天线波束扫描范围有限，不能实现全方位的天线跟踪。
本文分析了传统车载动中通系统天线跟踪方法的不足，提出了采用相控阵天线电扫描结合伺服辅助实现天线全方位跟踪的方法，完成了天线跟踪算法和原理样机设计和实现，并通过原理样机测试了相控阵+伺服辅助方式天线跟踪方法的性能。
车载动中通系统采用的天线跟踪方法有精确指向方式、信标跟踪方式以及混合跟踪方式3种[4]。
精确指向方式是利用同步轨道卫星相对地球静止的特点，通过定位和姿态测量设备获取车辆信息，通过车辆与卫星间的几何关系直接计算伺服系统控制参数，实现天线跟踪；信标跟踪方式是通过接收信标信号获得方位、俯仰误差信号，根据误差信号完成伺服系统控制，实现天线跟踪；混合跟踪方式实际上是精确指向方法和信标跟踪方法的结合，由精确指向方式完成初始捕获，初始捕获后由信标跟踪方式完成天线跟踪。
信标跟踪方式需要使用信标，很容易被侦查、干扰和欺骗，导致天线跟踪功能失效，本文中涉及的天线跟踪方法使用精确指向方式。
目前成熟的商用GPS+陀螺惯导设备航向测量精度优于0.1°，横滚角、俯仰角的测量精度达0.01°，可满足使用精度要求。
由于阵元间的耦合和遮挡，相控阵天线在扫描角增加到一定范围后等效全向辐射功率(Equiva1ent IsotroPic Radiated Power，EIRP)会显著下降。
为保证相控阵天线EIRP，相控阵天线扫描角范围一般只能达到±60°。
如图1所示，相控阵天线波束只能覆盖锥形部分，为实现全方位的天线跟踪需要附加伺服设备辅助，如图2所示，通过伺服转动弥补相控阵天线方位角和俯仰角的覆盖盲区。
相控阵+伺服辅助方式继承了相控阵天线电扫描波束变换快速的特点，可保证车辆姿态剧烈变化情况下的反应速度和跟踪效果，同时通过伺服设备的辅助，可实现车载动中通系统一定EIRP下的全方位波束覆盖。
相控阵+伺服辅助方式下天线跟踪原理如图3所示，通过传统精确指向方法得到当前转台(伺服机构在原理样机中用转台等效)理论方位和俯仰角(θ1，φ1)，该方位和俯仰角可保证相控阵天线法线对准卫星S。
实际上由于转台机械部件的传动延时和角速度限制，当车辆存在方位或俯仰上的变化时，转台不能立刻转动到理论结果得到的方位和俯仰角位置，转台实际方位和俯仰角为(θ2，φ2)，该位置相控阵天线法线没有对准卫星S。
通过理论计算可得到当前转台位置下相控阵天线原点O2到卫星S的矢量在天线坐标系下的数学公式，根据数学公式计算相控阵天线的波束指向角。
相控阵+伺服辅助方式下天线跟踪算法通过相控阵天线的波束指向控制来弥补由转台机械部件的传动延时和角速度限制带来的天线指向偏差，使相控阵天线波束指向卫星S。
相控阵天线的波束指向控制为电扫描控制，响应速度快，实时性强。
相控阵+伺服辅助方式天线跟踪算法由两部分组成：(1)通过定位与测姿设备获得车辆的位置和姿态后根据几何关系计算转台理论方位、俯仰角，计算结果用于控制转台；(2)采集转台当前方位、俯仰角信息，根据几何关系计算相控阵天线波束指向角，计算结果用于控制相控阵波束指向。
相控阵+伺服辅助方式天线跟踪算法数据处理流程如图4所示。
下面介绍算法数据处理流程以及计算过程。
(1)根据GPS设备输出的地心大地坐标系下经度、纬度、高度计算汽车在地心直角坐标系下的坐标。
地心大地坐标(λ，φ，h)到地心直角坐标系(x，y，z)的变换公式如下：大地纬度φ的值在-90°～90°之间，赤道面以北为正，以南为负；大地经度λ的值在-180°～180°之间，格林尼治子午面以东为正，以西为负。
GPS坐标和卫星坐标都采用WGS-84协议地心地固直角坐标系来描述，WGS-84所给出的一些基本大地参数如下：由以上计算公式可得到WGS-84坐标系下汽车当前位置P的地心地固直角坐标(x0，y0，z0)以及卫星S的地心地固直角坐标(xs，ys，zs)。
(2)完成由地心地固直角坐标系到东北天坐标系(东北天(ENU)坐标系，也可称为地理坐标系)的转换。
如图5所示，首先绕地心地固直角坐标系Z轴旋转λ+90°，然后再绕新的X轴旋转90°-φ，地心地固直角坐标系就与ENU坐标系重合，转换矩阵如下：汽车当前位置P到卫星S的向量在东北天(ENU)坐标系下坐标为(3)完成由东北天坐标系到汽车本体坐标系的转换。
东北天坐标系转换为汽车本体坐标系需要使用与汽车本体姿态相关的信息(偏航角、俯仰角、滚动角)，如图6所示。
坐标转换过程按航向、俯仰、滚动的过程进行，转换矩阵如下：式中：θ为偏航角，载体轴线Y在水平面的投影与正北方向的夹角，顺时针为正；ω为俯仰角，载体轴线Y与其在水平面内的投影之间的夹角，向上为正；ψ为滚动角，绕载体轴线Y的转角，逆时针为正。
汽车当前位置P到卫星S的向量在汽车本体坐标系下坐标为(4)汽车物理尺寸相对到卫星距离可忽略，可认为汽车当前位置P与转台原点O重合，原理样机中转台坐标系与汽车本体坐标系一致，因此转台理论方位、俯仰角计算公式如下：(5)根据转台实际方位和俯仰角(θ2，φ2)，得到汽车当前位置P到卫星S的向量在天线坐标系下的坐标(可认为汽车当前位置P与天线原点O2重合)，转换矩阵如下：汽车当前位置P到卫星S的向量在天线坐标系下坐标为由向量(xa，ya，za)通过式(7)的计算方法可得到相控阵天线波束的方位角和俯仰角。
为验证相控阵+伺服辅助方式下天线全方位跟踪方法的性能，开发了一套能实现前、返向语音和视频传输的车载动中通原理样机，设备组成如图7所示。
图8为车载动中通原理样机参加某飞行器着陆返回搜救任务的情况，图9为相控阵天线阵元模型。
车载动中通原理样机主要部件技术指标如表1所示。
通过在原理样机伺服设备上安装普通微带天线的方法测量了方位角变化时，传统车载动中通精确指向方式与相控阵+伺服辅助方式的性能。
下面对测试结果进行具体分析。
(1)传统精确指向方式根据原理样机天线跟踪算法数据处理流程，传统车载动中通精确指向方式天线跟踪方法跟踪角误差计算公式如下：式中：t1为测姿设备延时(1/100 s)；t2为跟踪算法计算延时(1/15 s)；t3为机械伺服控制设备传动间隙时延(≤200 ms)；vcar-ang1e-v表示车辆角速度。
