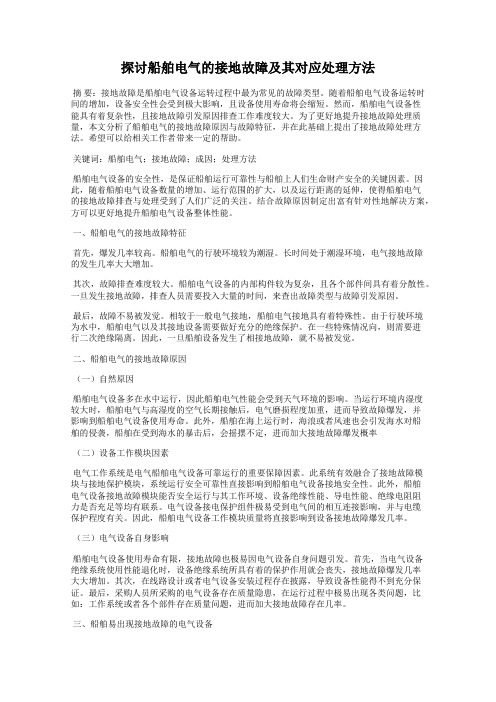

探讨船舶电气的接地故障及其对应处理方法
探讨船舶电气的接地故障及其对应处理方法摘要：接地故障是船舶电气设备运转过程中最为常见的故障类型。
随着船舶电气设备运转时间的增加，设备安全性会受到极大影响，且设备使用寿命将会缩短。
然而，船舶电气设备性能具有着复杂性，且接地故障引发原因排查工作难度较大。
为了更好地提升接地故障处理质量，本文分析了船舶电气的接地故障原因与故障特征，并在此基础上提出了接地故障处理方法。
希望可以给相关工作者带来一定的帮助。
关键词：船舶电气；接地故障；成因；处理方法船舶电气设备的安全性，是保证船舶运行可靠性与船舶上人们生命财产安全的关键因素。
因此，随着船舶电气设备数量的增加、运行范围的扩大，以及运行距离的延伸，使得船舶电气的接地故障排查与处理受到了人们广泛的关注。
结合故障原因制定出富有针对性地解决方案，方可以更好地提升船舶电气设备整体性能。
一、船舶电气的接地故障特征首先，爆发几率较高。
船舶电气的行驶环境较为潮湿。
长时间处于潮湿环境，电气接地故障的发生几率大大增加。
其次，故障排查难度较大。
船舶电气设备的内部构件较为复杂，且各个部件间具有着分散性。
一旦发生接地故障，排查人员需要投入大量的时间，来查出故障类型与故障引发原因。
最后，故障不易被发觉。
相较于一般电气接地，船舶电气接地具有着特殊性。
由于行驶环境为水中，船舶电气以及其接地设备需要做好充分的绝缘保护。
在一些特殊情况向，则需要进行二次绝缘隔离。
因此，一旦船舶设备发生了相接地故障，就不易被发觉。
二、船舶电气的接地故障原因（一）自然原因船舶电气设备多在水中运行，因此船舶电气性能会受到天气环境的影响。
当运行环境内湿度较大时，船舶电气与高湿度的空气长期接触后，电气磨损程度加重，进而导致故障爆发，并影响到船舶电气设备使用寿命。
此外，船舶在海上运行时，海浪或者风速也会引发海水对船舶的侵袭，船舶在受到海水的暴击后，会摇摆不定，进而加大接地故障爆发概率（二）设备工作模块因素电气工作系统是电气船舶电气设备可靠运行的重要保障因素。

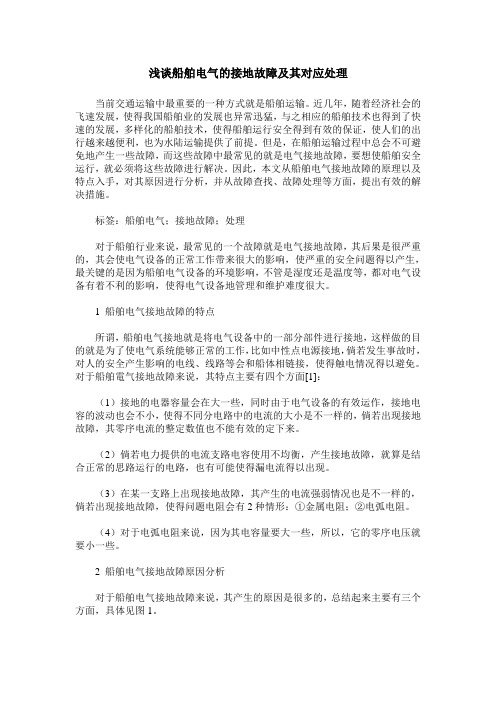

浅谈船舶电气的接地故障及其对应处理
浅谈船舶电气的接地故障及其对应处理当前交通运输中最重要的一种方式就是船舶运输。
近几年，随着经济社会的飞速发展，使得我国船舶业的发展也异常迅猛，与之相应的船舶技术也得到了快速的发展，多样化的船舶技术，使得船舶运行安全得到有效的保证，使人们的出行越来越便利，也为水陆运输提供了前提。
但是，在船舶运输过程中总会不可避免地产生一些故障，而这些故障中最常见的就是电气接地故障，要想使船舶安全运行，就必须将这些故障进行解决。
因此，本文从船舶电气接地故障的原理以及特点入手，对其原因进行分析，并从故障查找、故障处理等方面，提出有效的解决措施。
标签：船舶电气；接地故障；处理对于船舶行业来说，最常见的一个故障就是电气接地故障，其后果是很严重的，其会使电气设备的正常工作带来很大的影响，使严重的安全问题得以产生，最关键的是因为船舶电气设备的环境影响，不管是湿度还是温度等，都对电气设备有着不利的影响，使得电气设备地管理和维护难度很大。
1 船舶电气接地故障的特点所谓，船舶电气接地就是将电气设备中的一部分部件进行接地，这样做的目的就是为了使电气系统能够正常的工作，比如中性点电源接地，倘若发生事故时，对人的安全产生影响的电线、线路等会和船体相链接，使得触电情况得以避免。
对于船舶電气接地故障来说，其特点主要有四个方面[1]：（1）接地的电器容量会在大一些，同时由于电气设备的有效运作，接地电容的波动也会不小，使得不同分电路中的电流的大小是不一样的，倘若出现接地故障，其零序电流的整定数值也不能有效的定下来。
（2）倘若电力提供的电流支路电容使用不均衡，产生接地故障，就算是结合正常的思路运行的电路，也有可能使得漏电流得以出现。
（3）在某一支路上出现接地故障，其产生的电流强弱情况也是不一样的，倘若出现接地故障，使得问题电阻会有2种情形：①金属电阻；②电弧电阻。
（4）对于电弧电阻来说，因为其电容量要大一些，所以，它的零序电压就要小一些。
2 船舶电气接地故障原因分析对于船舶电气接地故障来说，其产生的原因是很多的，总结起来主要有三个方面，具体见图1。
船舶电气的接地故障与处理措施探讨
船舶电气的接地故障与处理措施探讨发布时间：2022-09-28T00:50:52.397Z 来源：《科技新时代》2022年5期3月作者：杨劲锋[导读] 随着我国国民经济的飞速发展，船舶逐渐成为居民生产生活的重要工具，杨劲锋36048119800605****摘要：随着我国国民经济的飞速发展，船舶逐渐成为居民生产生活的重要工具，无论是在居民出行、交通运输还是旅游行业都发挥着重要作用。
但在船舶得到广泛应用的同时，有很多安全问题逐渐暴露出来，船舶的安全性也成为了居民关注的焦点，而如何保证船舶运行安全就成为了船舶生产企业和船舶运营企业亟需解决的重点问题。
基于此，本文以船舶电气接地故障这一重大安全问题为主要研究对象，对其处理措施展开研究与论述，以期助推船舶电气设备的安全运行。
关键词：船舶；电气接地；故障；处理措施；引言：船舶电气接地故障一直是船舶运行过程中存在的重大安全隐患之一，造成该问题的原因有很多，包括船舶工作环境特殊、绝缘材料性能不足等等，而为解决这一问题，国内外研究学者进行了诸多研究，并提出了一些具备可行性的船舶电气接地故障处理方案。
基于此，本文针对当前研究现状加以梳理，从船舶电气接地故障问题的查找与问题的处理两个角度展开深入论述，并提出自己的见解与建议。
一、船舶电气接地故障的查找方式分析（一）船舶电气接地故障查找的基本流程为探析船舶电气接地故障的查找方式与查找工作要点，以提高查找效率，本文首先针对船舶电气接地故障的查找流程进行简要叙述。
一般而言，当前船舶上常用的电气设备都会加装绝缘仪表装置，其可以对船舶电气接地故障进行有效监控，当发现船舶电气设备出现跑电露电等问题时，其会第一时间向船舶工作人员报警，从而有效避免船舶电气接地故障导致的船员触电等问题。
在接收到绝缘仪表装置发送的报警信号后，电气设备运维管理人员就可以根据发出信号的绝缘仪表装置快速确定出现电气接地故障的大体范围，随后针对该范围内的电气设备进行逐个排查，以确定电气接地故障点以及故障成因，才能对其进行有效处理。
船舶电气的接地故障及处理措施探讨
船舶电气的接地故障及处理措施探讨摘要：船舶电气系统的结构较为复杂，还容易受到外界因素的干扰，因此常常发生接地故障问题，在电气设备使用的时候经常出现各种故障，为后续的传播工作带来极大的挑战。
为了进一步提高船舶电气设备的工作效率和质量，治疗预防和减少传播基地故障问题的发生，确保传播工作安全稳定，对此需要建立健全更加完善的接地故障处理和预防体系，基于此，本篇文章主要探讨的就是传播电器的基地故障以及处理措施，通过分析影响船舶电气接地故障的主要因素，进一步分析机电故障的特点，因此提出更有针对性的处理方法，目的就在于能够为今后的船舶电气系统发展提供更有价值的参考意见。
关键词：船舶；电气系统；接地故障；处理措施一、船舶电气接地故障原因（一）自然因素船舶的电气设备由于长期处理高负荷的工作压力，另外为了保证设备不会占太大的空间，节省成本，很多情况下将电气设备放置在潮湿的地下室或者是狭小的密闭的空间，使得设备容易受到水汽的侵蚀，会进一步加快设备路线的老化，电气接地故障情况频频发生。
与此同时还受到其他的自然因素影响，比如说气压，地形等等都会影响到。
船舶在海域行驶过程中的稳定性容易出现左右摇摆的情况，设备处于长时间的震动状态，就会影响到各种电气设备的放置情况，如果出现较为严重的摩擦和碰撞，同样也会影响到设备的使用，进一步提高了电气出现基地故障的概率。
（二）电气设备因素接地故障主要有很多方面的内容，包括电气设备的老化问题、线路的设计不当，或者是整个系统安装出现故障等等。
在设备老化问题方面，对于设备的零部件、外部零件以及材料都会随着时间的推移影响到设备的老化情况，另外，设备的绝缘性能和电气性能。
同样也会不断降低影响到设备的实际使用，当设备长期处于高压工作的环境下，会进一步加快设备的老化。
在线路的设计方面，还会因为线路复杂的网络结构，缺乏有针对性的防护措施，就会对线路的使用起到负面影响。
当线路裸露在外部环境中，会影响到传播的工作情况，对于船舶航行期间出现更严重的线路问题，甚至是会出现线路短路故障情况。
浅谈船舶电气的接地故障及其对应处理方法
浅谈船舶电气的接地故障及其对应处理方法摘要：在电气设备之中很有必要合理地选择通电线路，并且通过通电线路主要构成状况来分析理论上接地故障。
在实际情况下应使用监控设备对电路状况进行实时监控，并分段监控找到确切故障位置，根据具体情况选择适当处理方法。
此外，员工意识形态和经理管理水平也对地面故障问题处理造成很大影响。
在特殊情况下，二次隔离球可以用于实现二次隔离，以提高电路的绝缘电阻从而保护电路。
船舶电气设备接地方面还是依然容易发生故障，会造成重大隐患。
因此，必须以科学方式进行保护以避免接地故障问题。
考虑到这一点，本文主要分析船舶电气接地故障的检测与对应处理方法，以供相关专业人士进行参考和借鉴。
关键词：船舶电气; 接地故障; 查找; 对应处理方法1.船舶电气接地故障的主要原因分析第一，通常而言，电气接地容量比较大，并且船舶运行期间电气设备一直处于工作状况之下，接地容量不可避免会出现波动。
这种现象发生时直接导致子电路电流大小不同，整个电力系统处于相对危险状态，如果发生接地故障，则不能清楚确定零序电流设定值。
第二，一般而言，电源电流支路电容处于相对稳定且均匀的状态，但是如果均匀性不足或其他因素造成严重影响则会引起接地故障。
发生接地故障时，即使其以常规方式运行也会产生泄漏电流。
可以看出，船舶电气接地故障期间，其他设备也受到影响。
第三，如果电流强度不同，则意味着分支中发生接地故障，主要原因是电阻问题。
正常情况下，电阻可分为金属电阻和电弧电阻两种类型。
如果发生接地故障可能会造成巨大损失。
第四，由于电气设备电容较大，零序电压受该电容影响。
接地故障以许多不同形式发生，其严重性尚不确定。
所以，某些任务需要根据实际电压和电流进行分析。
为了确保海上电气设备运行稳定性并减少电气故障的发生，工作人员对此进行了深入研究，并取得了令人惊叹的结果。
零序电流大小和相关方法是一个基本性问题，不过，要是研究零序列安培数变化程度则就是一个相对复杂问题，若是想要实现大面积测量电流也是困难的。
船舶电气的接地故障及其对应处理分析
船舶电气的接地故障及其对应处理分析摘要：在船舶设备的实际运行过程中，由于许多环境变化所导致的各种因素的影响，如灾难性天气、水环境、人工机械工作条件等的变化，很容易造成其他类型的设备故障，船舶电气设备的接地电阻误差往往容易发生，这种电气设备故障也直接关系到船舶电气产品的安全性能。
关键词：船舶电气；接地故障；处理方法船舶电气设施接地漏电事故一直是直接影响中国船舶事业未来长期可持续发展和稳定的重要制约因素。
一旦发生飞机漏电事故，可能直接造成非常严重和巨大的事故经济损失，危及机组人员和生命安全。
1船舶电气接地故障的特点船舶电气设备建造技术的这些独特特征共同决定了当船舶电路或船舶地面和系统出现故障时，船舶电气设备具有许多独特的设计特征。
电气设备故障设计技术的共同特征还应包括或具有两个主要特征：①复杂性。
船舶电气设备电路系统的电线和连接方式非常复杂和分散，因此其电气接地装置和电气故障设计方法也不可避免并变得更加复杂；②隐藏的与通常需要良好接地的其他船用设备不同，船上的所有电气设备（可通过与船舶电气环境条件相关的电力接地）只有在采取电气措施时才需要接地，例如初级电气绝缘、绝缘、接地和接地，接地保护和绝缘非常严格，特别是更加严格，而且有时候甚至是有些紧急情况之下还要再对着我们的船舱做上一个二次或以上严格的二次电气的绝缘接地保护或者隔离，故而会造成了这一类的接地事故一般就存在着具有相当的较大发生概率的可隐藏性；③频率相对比较之高。
由于在船上长期连续的长期处在相对比较的潮湿而阴冷干燥的极端恶劣的空气环境条件下中，电气设备引起接地性故障引发的短路事故所发生事故的发生概率相对颇高。
2船舶电气系统常见故障① 船舶电气设备电气线路可靠性设计的准确性和系统安装的科学性要求不足。
这种接地问题更为严重和普遍，尤其是在大容量船舶电气设备的运行中。
在此基础上，在实际综合分析和评估船舶电气设备接地问题的原因时，应尽可能分析和考虑这三个方面的具体原因，减少电气船舶接地故障的发生；②如果在船舶特定电气设备的日常运行和维护过程中突然出现设备接地和老化问题，在这种严重情况下，将严重影响设备系统的正常寿命，制造商必须在制造商规定的更换期内尽快重新检查和更换电气设备的零件，以大大减少发生电气故障而对原有设备稳定运行时造成较大的直接影响损失；③电气设备部件在用户实际运行使用维护中，缺少进行足够定期的检查维护检修与检查和保养，在出现这种的情况下，电气设备零部件发生漏电接地漏电故障发生的可能性也就变得比较之高。
船舶电气的接地故障与处理措施
船舶电气的接地故障与处理措施摘要众所周知，船舶电气设备接地故障是现阶段船舶行业所面临的一大安全隐患问题，其对于船舶正常运行所造成的不利影响是极为严重的。
研究船舶电气的接地故障查找方式与相应的处理措施有着重要意义。
本文分接地故障查找与接地故障处理这两个方面内容，围绕船舶电气接地故障这一中心问题展开了较为详细的分析与阐述，希望能够引起各方工作人员的特别关注与重视。
关键词船舶；电气；接地故障；处理措施1 船舶电气接地故障的查找分析在当前技术条件支持下，一般意义上的船舶电气设备均设置与之相对应的绝缘仪表装置，这部分仪表装置在正常运行状态下能够及时发现电气设备运行所存在的接地故障问题，并采取告警的方式提醒相关工作人员予以注意。
在船舶操作人作业人员接收到绝缘仪表装置所发出的告警信息之后，应当针对船舶电气接地故障进行有效的查找处理。
首先试针对出现故障的大范围区域予以确定，按照逐个排除的方式所限接地故障的查找范围。
在确定接地故障的发生区域之后需要通过对故障点的查找明确与之相对应的接地故障类型，这对于后期相关工作人员及时采取各项措施，尽早恢复船舶电气设备正常运行而言是至关重要的。
具体而言，在针对船舶电气接地故障进行查找的过程当中，有如下几个方面的问题应当引起相关工作人员的特别关注与重视。
1）确定故障区域，逐个排查故障点：在船舶电气设备出现接地故障之后，首先要做的是结合绝缘仪表装置所发出的信息明确接地故障的出现位置。
具体而言，在船舶操纵人员接收到绝缘仪表装置所发出的告警信息之后，需要明确这一时刻整个船舶中有哪部份电气设备正处于运行状态下。
借助于对工作电源的切断方式能够确保电气设备接地故障查找的有效性。
简单来说，在针对与某一船舶电气设备相对应工作电源进行切断操作之后若绝缘仪表装置接地故障报警信号仍然存在，则说明这一电气设备并非出现接地故障的电气设备。
反之，若在针对某一船舶电气设备相对应工作电源进行切断操作之后发现绝缘仪表装置接地故障报警信号消失，则可以判定接地故障的发生位置，这种逐个排查的故障点确定方式能够确保船舶电气接地故障查找作业的有效性以及可靠性。
船舶电气接地故障问题及维修检查技术研究
船舶电气接地故障问题及维修检查技术研究摘要：经济的发展，社会的进步推动了我国航运业发展的步伐。
当前，运输船舶的周转率得到明显提高，由于各种因素的综合影响，船舶设备的使用性能、技术状况逐渐下降，有的几乎丧失基本功能，导致各种故障的发生，严重威胁船舶安全和人员生命财产安全。
关键词：船舶电气；接地故障；维修检查引言船舶电气系统指的是船舶内部的装置，有了这部分装置，即使没有操作人员，船舶也可以依照既定的程度运转，同时提高船舶运行的平稳性。
1船舶电气接地故障问题对于交流电制的船舶，较为适宜的是采用三线绝缘系统，也可以选择其他形式，例如利用船体作为中性线回路的三线系统，或中性点接地的四线系统。
不同配置方式下的应用效果有所差异，其中三线绝缘系统常被应用于电源电压在500V以内的船舶中，通过变压器的配套实现动力与照明系统的电磁连接，此方式的稳定性较好，动力与照明系统间不会因出现绝缘问题而发生异常。
2船舶电气接地故障维修检查技术2.1船舶电气设计数据对接技术为了满足生产工作需求，在进行船舶制造生产的电气设计过程中，形成一种新型的电气系统规划管理模式。
在现有的船舶电气系统环境下，为了实现最佳的服务效果，需要加快新的电气系统设计，以适应当前交通运输业的发展需求。
这个过程主要是将电源、网络、负载、配电部分进行合理化配置，实现电气系统的构建。
船舶的电源装置结构主要是指支撑和维持船舶正常运作和设计工作需求的配电网络系统。
船舶电力系统的构建落实是为了更好地满足机械能的发展需求，以适应船舶系统的操作。
船舶电力网络主要是在当前现有的传输管理机制下，构建一种系统的船舶电源负载联系体系结构，在此背景下实现不同线路网络结构之间的串联，形成专项的网络结构。
通过电源网络和负载主体之间的联系，有效地保证二者之间用电设备的操作效果。
通过不同的用电设备性能，将整个电力操作系统划分为动力负荷、机械运载、辅助操作以及维修管理方面的船舶电气负载设备。
船舶电器接地故障分析及预防探讨
船舶电器接地故障分析及预防探讨【摘要】随着我国船舶行业的发展，高新技术也融入到其中，使得船舶在应用和安全质量上都有了长足的发展，但我国在船舶的制造和使用上仍存在许多技术上的问题，导致船舶接地故障频发，出现各种各样的安全隐患，影响船舶的正常发展。
本文对船舶电器接地故障进行了简要的分析，并根据实际情况对其预防措施进行了深入的探讨。
【关键词】船舶电器；接地故障；预防船舶的发展要极注意安全问题，船舶的电器系统设备分为接地保护和接地故障，而其中的接地故障主要包括船舶电器系统的设备的主电路和金属的导电部分不是正常的接地，又由于绝缘层被破坏、老化以及环境恶劣导致的接地，使得绝缘电阻减少。
船舶的工作常伴随着高温、摇摆、冲击、烟雾、震动等，使电器设备极容易受到损坏，减低电阻值，导致接地故障的发生，而一旦发生接地故障，就会影响电器的正常运转，甚至威胁到船舶人员的生命安全，而船舶复杂的结构使得电器设备的接地故障难以查找和排除，所以本文对船舶电器接地故障进行分析，查找预防的方案，避免安全隐患的产生。
1.船舶电器接地故障的查找方法和分析1.1确定故障的区域范围，依次排查不管是大的故障还是小的故障，都要做到仔细的检查，当船舶电器发生接地故障时，工作人员要及时作出准确的判断，进行分区排查，以提高工作效率，找出故障发生的地方及所波及的范围，并及时对发生警报时正在工作运行的电器进行快速的排查设备，同时要对其他完好的设备进行检查，检查新安装的电器设备是否运转良好，要注意检查的时候记得切断电源，以免产生更大的损失，在实际的故障查寻中，利用警报进行排查，有警报的地方表明出现故障，无警报的地方则可以暂时放在一边，但不能简单地一部分的故障来估算整体，这样会导致片面不全的排查，所以要将检查的范围扩到到一个面，由点及面，防止漏查，确保进行最大限度的进行安全防范。
1.2用仪表对不同的故障点进行排查当确定故障发生的区域后，接下来要对故障的类型进行分析，判断出是线路接地故障还是电器设备接地故障，通过断开主板上的开关和设备上的电源开关，借助兆欧表对线路和绝缘电阻进行测量，零电阻或低电阻位置即使故障发生点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探索船舶电气接地故障的查找及防治
摘要：随着我国船舶行业的迅速发展，尤其是高新技术加入到船舶的生产当
中，无论是在船舶的应用上，还是在安全质量上都有了长足的发展。但是，与一
些发达国家相比，我国在船舶的制造与使用等方面仍然存在很多技术上的问题，
从而导致一些故障的频繁发生，以致影响到船舶的正常运行，本文针对船舶电气
接地故障的查找以及防治工作进行了研究与分析。
关键词：船舶电气；接地故障；查找与防治
Abstract: with the rapid development of the industry of our country shipping,
especially high and new technology to join the ship of production, whether in the
application of the ship, or in the safety and quality of a considerable development. But,
compared with some developed countries, our country in the ship manufacturing and
using still has many technical problems, which can lead to some fault the frequent
occurrence that affect the normal operation of the ship, this article in view of the
Marine electrical grounding of failure finding and prevention and control work
research and analysis.
Keywords: Marine electrical; Ground fault; Finding and preventive treatment
船舶电气接地故障在该领域中算是一种常见的问题，其不仅对电气设备
的工作情况造成极大的性能危害，还对电气设备的绝缘性产生重大影响。一般情
况下，船舶电气设备的工作环境相当艰苦，长期处于恶劣的环境当中，如高温、
高湿等环境下。这样的环境，一旦绝缘性能不好，非常容易导致短路现象的发生，
严重时甚至会酿成火灾，造成难以弥补的经济损失。如何有效的对电气设备接地
故障进行排查与防治是一个非常关键的问题。
一、船舶电气接地故障查找方法
(一)确定故障的发生区域，逐次排查
当船舶电气接地发生故障时，工作人员首先要大致确定出故障发生的区域，
并尽量缩小范围，分析在绝缘仪表发出提醒的时候，船舶中哪些电气设备处于运
行状态，检查新安装的电气设备的运行状况是否良好，重点关注那些处于恶劣环
境中的电气设备的运行状况。可对其分别利用切断工作电源的方法来检查，如果
警报提醒就此消除，则可确定故障发生点，如若不然就将寻找的范围进行扩大，
在总配电板对其开关进行逐个断开操作，仔细对警报提醒的情况进行观察，以确
定接地故障的区域范围。
(二)故障点的查找
确定接地故障的区域以后，还需要对接地故障的类型进行确定，明确其是线
路接地或是电气设备接地，而后利用在总配电板与电气设备上的开关断开操作，
借助兆欧表分别对线路、绝缘电阻进行测量，零电阻或低电阻位置即是故障发生
点。
1.线路接地。如果是这种情况，则要将故障点精确到线芯，通常是以线路中
每个开关作为结点进行分段排查，例如总配电板到分电箱、再从分电箱到具体用
电负载。而对于特殊的照明线路来说，由于其照明电器众多，使用并联方式进行
相连，为减少查找的工作量，可使用分割法进行排查，将排查区域的电路分割成
两路，借助兆欧表对其进行分别测量，随后对测量电阻值较低的一路继续进行排
查。
2.电气设备接地。这种情况需要对其进行专业检查，在船舶上主要使用的电
气设备包括电动机系统、照明系统与通讯系统，出现电气设备接地故障的原因有：
①船舶工作环境长期处于高湿度的状态下，导致备用电动机因长久不使用从而受
潮，使其绝缘电阻降低甚至失去应有的作用；②电动机在长时间超负荷运行以后，
绝缘体长时间受热，加速其老化，导致绝缘体开裂等情况；③电动机的轴承出现
损坏后引发转子扫膛，致使铁芯出现局部过热，从而破坏绝缘体；④电动机的接
线端接触外壳、电机的进线孔密封性不佳从而导致进水。通常的检查方法是将连
接线拆开，使用兆欧表进行测量检查。照明系统的接地故障的主因则有：灯头接
头与外壳接触、灯罩或开关密封性差，进水。通常对于照明系统的排查方法是关
断法，就是将照明电箱里接地回路开关与各个照明开关进行断开，将全部插头拔
出，借助兆欧表测量每一个接通灯具或是插好插头的绝缘，发现绝缘电阻为零，
则可确定其接地故障点。
二、船舶电气接地故障防治措施
(一)认识上重视
在船舶上的用电网络中，通常使用三相三线制的电源，在电气线路中出现一
处接地故障时，其他电气设备仍可以正常运行。如果不及时对其进行解决，当有
第二处接地故障发生时，则将引发短路事故，从而破坏线路的运行可靠性，对船
舶供电安全造成了危害。这就要求船舶上的相关管理人员必须加强对接地故障的
重视，出现故障及时进行排查及解决。
(二)管理上加强
船舶电气接地故障和船舶上的电气管理工作有着相关大的关系，船舶上电气
管理工作合理，则电气接地故障的发生率也相应减少。
1.要按船舶电气设备的相关管理规定，对电气绝缘电阻进行定期测量工作，
因船舶的工作环境恶劣，其电气设备与线路极易受潮，从而降低了绝缘电阻，易
形成接地故障，如在定期测量中发现绝缘电阻小于规定数值时，就要及时采取相
应措施。
2.要保持电气设备密封性，尤其是位于露天环境与潮湿环境的电气设备。不
能将设备上的密封条或泥轻易去除。在对电气设备进行更换或者检修后，要将电
气设备的防水外壳进行有效恢复，以保证其密封性。
3.电气设备不能长时间超负荷运行，防止其绝缘体因过热而老化；在电缆附
近进行电焊切割时，要对线缆进行保护；接线的安装必须符合相关规定，接触面
的边缘不能出现刺或锯齿不规则状，防止将电缆刺破。
(三)二次隔离
由于很多电气设备是长期处于高湿度的环境当中工作，例如：船舶甲板上面、
厨房当中、洗漱间、双层底管弄区域等等。其中的电气设备发生故障的概率要比
其他地方的电气设备高出很多，所以，要对其进行适当的特殊处理。为了保证其
他线路不受影响，能够保证正常的工作状态，可以采用隔离变压器对这些位置上
的电气设备进行二次隔离，提高其绝缘的功能。从而更好的运行。
三、小结
船舶电气设备的接地故障如果不能及时的查找并处理的话，将对电气设备的
正常工作造成重大的不良影响。因此，要给予该项工作高度的重视。要想真正的
高效执行排查与防治工作，首先应该从工作人员的思想意识方面抓起，使其充分
的认识到工作的重要性。然后，要对相关的防治与查找工作内容与技巧深入了解，
掌握最新的专业技能，科学合理的排查手段，从而使得防治工作顺利有序的进行。
减少故障的发生次数，为国家和社会降低经济损失，保证船上人员安全。
参考文献：
[1]李铭志,柳存根,蒋如宏,赵永生,马宁.基于AutoCAD扩展数据的船舶电气
再设计技术研究[J].船舶工程,2011,01
[2] 周亚国.浅谈船舶电气系统的维修检查的简易判断[J].经营管理
者,2010,08
[3] 熊文,姚明捷.雷击对船舶电气设备的危害及相应对策[J].南通航运职业技
术学院学报,2010,03
[4] 戴永华.浅谈船舶电气设备的安全用电与管理维护[J].装备制造技
术,2012,03
[5] 赵海.浅谈小型船舶电气设备故障的分析与处理[J].交通科技,2009,06
