第四章 工厂变配电所及一次系统
8
第二节 电气设备中的电弧问题及 对触头的要求
概述 当用刀闸开关切除一台运行着的电动机时，
在开关动触头和静触头之间会产生火花， 这个火花就是电弧。
电弧是电气设备运行中经常发生的一种物 理现象，其特点是光亮很强和温度很高。
高压电奇观
1.电弧的主要影响 延长了电路的开断时间。 电弧高温烧坏开关的触头。 弧光会严重影响人的视力，甚至会导致失
接触电阻 决定 触头质量
2）、影响接触电阻的因素及降低其值的措施：
（1）触头材料：铜铝过渡接头片
（2）接触压力：
（3）接触形式：点、线、面接触的用途
（4）接触面的加工情况：平而不是光
2020/4/8
18
3）。 对电气触头的要求 结构可靠 由良好的导电性能和接触性能。 通过规定的电流时，发热温度不超过规定值。 开断规定容量的电流时有足够的抗熔焊和抗电弧烧伤能
熔管：用陶瓷制成，具有较高的机械强度和耐热性能
熔丝：用镀银的铜丝制成。（7.5A及以下的绕瓷芯棒 上；10A及以上的绕成螺旋形；熔丝由数段直径不同的 串联，点焊小锡球）
填料：通常为石英沙。
指示器：由拉丝、小铜帽和弹簧组成。
（3）动作过程
短路；过载
2020/4/8
30
8、户内高压熔断器
RN2、RN4、RN6型（限流式） （1）用途：用于电压互感器专用保护（Ie=0.5A） （2）结构：
➢ 热电子发射——高温
②电极间弧柱气体游，产生大量的电子和离子
➢ 碰撞游离——电场力的作用，由高速运动的电子作
用产生
➢ 热游离——高温（起弧），由中性质点热运动碰撞
产生
2020/4/8
12
3、电弧的形成：
四章工厂变配电所及其一次系统
利用压缩空气吹动电弧，并使电弧 熄灭。灭弧能力强，分断时间短，断流 容量大。结构复杂，价贵，维护要求高。 多用于110kv及以上大型电站或变电所 及不适应采用六氟化硫断路器的高寒地 区。
2020/12/20
工业与民用供电
35
4.真空断路器
开关触头在真空的容器内 闭合和断开。 灭弧能力强燃弧时间短，属高速断路器。 开断能力强。结构简单，重量轻，体积 小。寿命长，易维修。可频繁操作。无 易燃易爆危险。
国内生产的真空断路器归纳起来大致 可分为三类：
2020/12/20
工业与民用供电
38
引进技术并国产化的产品。如ZN12-12， 引进西门子3AF；ZN18-12，引进日本东 芝公司VK系列产品；ZN21-12，引进比利 时EIB公司的产品技术；ZN67-12，引进 日本三菱电机VPR型真空断路器等。
2020/12/20
工业与民用供电
5
1.电弧的主要影响 延长了电路的开断时间。 电弧高温烧坏开关的触头。
2020/12/20
工业与民用供电
6
2.产生的原因
触头本身及触头周围介质含有大量可被游 离的电子。（内因〕
当分断的触头间存在足够大的外施电压的 条件下，而且电路电流也达到最小生弧电 流，其间的介质就会强烈游离形成电弧。 （外因〕
46
(1)出线回路在六回以下，且变压器总容量 不超过5000kvA时，可选用交流操作机 构；
(2)变压器总容量超过5000kvA，高压母 线采用单母线分段时，宜选用直流操作， 采用直流弹簧储能机构；
(3)一类负荷或特别重要负荷容量较大，且 系统容量在10000kw左右时，应选用直 流操作，采用CD型直流操作机构。
的空载变压器、电容电流不超过5A的空载 线路及电压互感器和避雷器电路）
2020/12/20
工业与民用供电
35
4.真空断路器
开关触头在真空的容器内 闭合和断开。 灭弧能力强燃弧时间短，属高速断路器。 开断能力强。结构简单，重量轻，体积 小。寿命长，易维修。可频繁操作。无 易燃易爆危险。
国内生产的真空断路器归纳起来大致 可分为三类：
2020/12/20
工业与民用供电
38
引进技术并国产化的产品。如ZN12-12， 引进西门子3AF；ZN18-12，引进日本东 芝公司VK系列产品；ZN21-12，引进比利 时EIB公司的产品技术；ZN67-12，引进 日本三菱电机VPR型真空断路器等。
2020/12/20
工业与民用供电
5
1.电弧的主要影响 延长了电路的开断时间。 电弧高温烧坏开关的触头。
2020/12/20
工业与民用供电
6
2.产生的原因
触头本身及触头周围介质含有大量可被游 离的电子。（内因〕
当分断的触头间存在足够大的外施电压的 条件下，而且电路电流也达到最小生弧电 流，其间的介质就会强烈游离形成电弧。 （外因〕
46
(1)出线回路在六回以下，且变压器总容量 不超过5000kvA时，可选用交流操作机 构；
(2)变压器总容量超过5000kvA，高压母 线采用单母线分段时，宜选用直流操作， 采用直流弹簧储能机构；
(3)一类负荷或特别重要负荷容量较大，且 系统容量在10000kw左右时，应选用直 流操作，采用CD型直流操作机构。
的空载变压器、电容电流不超过5A的空载 线路及电压互感器和避雷器电路）
(工厂变配电及一次系统)
高压负荷开关型号:
高压断路器 高压断路器的功能是，不仅能通断正常 负荷电流，而且能接通和承受一定时间 的短路电流，并能在保护装置作用下自 动跳闸，切断短路故障。 高压断路器按起采用的灭弧介质分为油 断路器、六氟化硫断路器、真空断路器 以及压缩空气断路器和磁吹断路器等。 油断路器按其油量多少和油量的功能分 为少油断路器和多油断路器两种。 目前我国主要采用SN10-10型户内少油断 路器。
工厂变配电及一次系统
第一节 工厂变配电所的任务和类型
变配电所的任务 变配电所担负着从电力系统受电，经过 变压然后配电的任务。配电所担负着从 电力系统受电，然后直接配电的任务。 变配电所的类型 工厂变电所分总降压变电所和车间变电 所，不过一般中小型工厂不设总降压变 电所。
车间变电所按其主变压器的安装位置分 以下几个类型： (1)车间附设变电所 (2)车间内变电所 (3)露天（或半露天）变电所 (4)独立变电所 (5)杆上变电所 (6)地下变电所 (7)楼上变电所 (8)成套变电所 (9)移动式变电所
Sn.t =(0.6~0.7) S30 任一台变压器单独运行时，应满足全部 一、二级负荷的需要，即 Sn.t ≥ S30 （I+II） 3.车间变电所主变压器的单台容量上限一 般不宜大于1000KV*A或（1250KV*A） 4.适当考虑负荷的发展 应考虑今后5~10年电力负荷的增长，留 有一定的余地。 电力变压器的额定容量Sn.t是在一定的温
高压断路器型号:
SN10-10型户内少油断路器外型结构如图 实物图:
SN10-10型户内少油断路器可配用CS2型手 动操作机构、CD10型电磁操动机构或 CT7型弹簧操动机构。 CD10型电磁操动机构如图
变电所一次系统图文PPT课件
能够断路的最大电流。

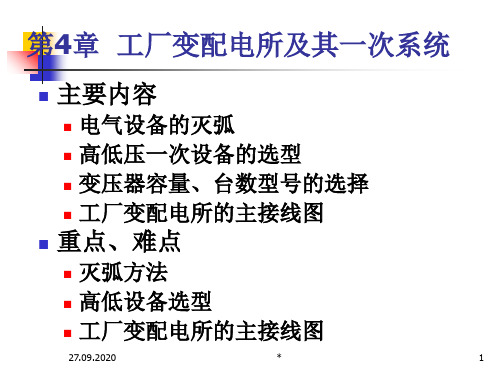

第4章 工厂变配电所及其一次系统
主要内容
电气设备的灭弧 高低压一次设备的选型 变压器容量、台数型号的选择 工厂变配电所的主接线图
重点、难点
灭弧方法 高低设备选型 工厂变配电所的主接线图
27.09.2020
*
1
4.1 电气设备中电弧的熄灭
电弧是电气设备运行时出现的一种强烈的 电游离现象。是触头间中性介质被游离， 形成的导电气体。
“式熔断器。
R短W路4保护跌，落其式灭。弧可能作力6不～强1，0k为v线“路非和限变流压”器式的熔
断器。
27.09.2020
*
17
27.09.2020
*
18
RW10-35保护对象：
35kV电压互感 器；2～10A、 600MVA，其它设备。
低压熔断器
RM系列无填料封闭 管式熔断器
RL1型螺旋式熔断器
max
sh
注意：铭牌断流 容量值所规定的 使用条件。
热稳定
I2 t
t
I2
tima
I t
I
tt ima
I oc
I 3 p
开断能力
S oc
S 3 k
27.09.2020
*
若开关电器用在 低于额定电压的 回路中时，其断 流容量可按下式 换算
U
S S oc
N .oc
UN
12
27.09.2020
*
13
27.09.2020
*
7
4.2 高压一次设备的选择一般原则
供电系统的设备分为： 1.一次设备
变配电所中担负输送和分配电能任务 的电路,称一次回路或一次电路,或主电路、 主接线。一次电路中的电气设备一次设备。 2.二次设备：
第4章变配电所及一次系统[74页]
![第4章变配电所及一次系统[74页]](https://img.taocdn.com/s3/m/82584847227916888486d7e5.png)
变压器是一种静止的电气设备。它由绕在共同铁芯上的 两个或以上的绕组借交变磁场联系着，能把一种电压、电流的 交流电能转变为频率相同的另一种电压、电流的交流电能。
电力变压器的具体的类型很多，常用的有：
➢ （1）按功用分
有升压和降压两种。在远距离输配电系统中，为把发电 机发出的较低电压升高为较高的电压级，需升压型变压器，而 对于直接供电给各类用户的终端变电所，则采用降压变压器。
用是把变压器连成一个整体进行散热。内部是绕组、铁心和变 压器的油。变压器油既有循环冷却和散热作用，又有绝缘作用 。绕组与箱体有一定的距离，由油箱内的油绝缘。
➢ 2）高低压套管 变压器的引出线从油箱内到油箱外，必须经过瓷质的绝
缘套管，以使带电的导线与接地的油箱绝缘。电压越高，绝缘 套管就越大，对电气绝缘要求也就越高。
第4章 变配电所及一次系统

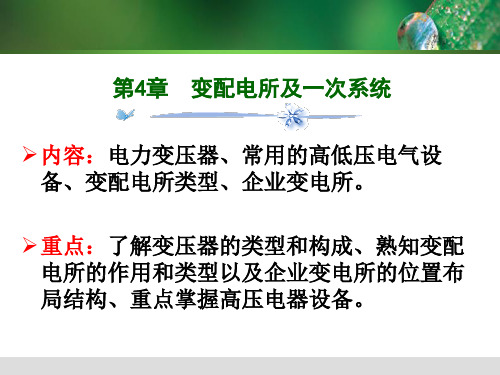

➢内容：电力变压器、常用的高低压电气设 备、变配电所类型、企业变电所。
➢重点：了解变压器的类型和构成、熟知变配 电所的作用和类型以及企业变电所的位置布 局结构、重点掌握高压电器设备。
第4章 变配电所及一次系统
§4.1 概述 §4.2 电力变压器 §4.3 常用的高、低压电器设备 §4.4 变配电所类型 §4.5 企业变配电所的主接线 §4.6 企业变电所的位置、布局和结构 §4.7 本章小结
➢ （5）按绕组形式分
有双绕组变压器、三绕组变压器和自耦变压器三种。双 绕组变压器用于变换一个电压的场所，三绕组用于需要两个电 压的场所，它有一个一次绕组，两个二次绕组。自耦式变压器 大多用在实验室中调压使用。
4.2 电力变压器
➢ （6）按绕组绝缘及冷却方式分
有油浸式、干式和充气式（SF6）等。其中油浸式变压 器又有油浸自冷式、油浸风冷式、油浸水冷式和强迫油循环冷 却方式等。而干式变压器又有浇注式、开启式、封闭式等。油 浸式变压器具有较好的绝缘和散热性能，且价格较低，便于检 修，因此被广泛地采用，但由于油的可燃性，不便用于易燃易 爆和安全要求较高的场所。
电力变压器的具体的类型很多，常用的有：
➢ （1）按功用分
有升压和降压两种。在远距离输配电系统中，为把发电 机发出的较低电压升高为较高的电压级，需升压型变压器，而 对于直接供电给各类用户的终端变电所，则采用降压变压器。
用是把变压器连成一个整体进行散热。内部是绕组、铁心和变 压器的油。变压器油既有循环冷却和散热作用，又有绝缘作用 。绕组与箱体有一定的距离，由油箱内的油绝缘。
➢ 2）高低压套管 变压器的引出线从油箱内到油箱外，必须经过瓷质的绝
缘套管，以使带电的导线与接地的油箱绝缘。电压越高，绝缘 套管就越大，对电气绝缘要求也就越高。
第4章 变配电所及一次系统
➢内容：电力变压器、常用的高低压电气设 备、变配电所类型、企业变电所。
➢重点：了解变压器的类型和构成、熟知变配 电所的作用和类型以及企业变电所的位置布 局结构、重点掌握高压电器设备。
第4章 变配电所及一次系统
§4.1 概述 §4.2 电力变压器 §4.3 常用的高、低压电器设备 §4.4 变配电所类型 §4.5 企业变配电所的主接线 §4.6 企业变电所的位置、布局和结构 §4.7 本章小结
➢ （5）按绕组形式分
有双绕组变压器、三绕组变压器和自耦变压器三种。双 绕组变压器用于变换一个电压的场所，三绕组用于需要两个电 压的场所，它有一个一次绕组，两个二次绕组。自耦式变压器 大多用在实验室中调压使用。
4.2 电力变压器
➢ （6）按绕组绝缘及冷却方式分
有油浸式、干式和充气式（SF6）等。其中油浸式变压 器又有油浸自冷式、油浸风冷式、油浸水冷式和强迫油循环冷 却方式等。而干式变压器又有浇注式、开启式、封闭式等。油 浸式变压器具有较好的绝缘和散热性能，且价格较低，便于检 修，因此被广泛地采用，但由于油的可燃性，不便用于易燃易 爆和安全要求较高的场所。
变配电所及一次系统77页PPT
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
变配电所及一次系统
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
变配电所及一次系统
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
第4章工厂变配电所及其一次系统2
流容量大，电绝缘性能好，检
修周期长。可频繁操作。无燃
烧爆炸危险，体积小，维护要
求严格，价贵。在全封闭组合
电器中多采用。不适于高寒地
区。
LW8-40.5型户外交流
高压六氟化硫断路器 19
三种高压断路器的特点:
1）高压少油断路器
重量轻、体积小、节约油和钢材、价格低等优点； 但不能频繁操作，用于6~35KV的室内配电装置；
图为GW5-110D型V形户外隔离 开关的外形结构。
图5-15 GW5-110D型V形双柱式隔离开关
1—主闸刀底座 2—接地静触头 3—出线座
4—导电带 5—绝缘子 6—轴承座
7—伞齿轮 8—接地刀闸
7
二、高压负荷开关
功能：
1.具有简单灭弧装置，能通断一定的负荷电流和 过负荷电流，但不能切断短路电流故障。 2.必须与高压熔断器串联，借助于熔断器切除短 路电流。 3.与隔离开关一样，具有明显的断开间隙，也具 有隔离电源，保证安全检修的功能。
31
装置式低压断路器
NM1系列
又称塑料外壳式自动开关，其全
部机构和导电部分均装设在一个塑料
外壳内，仅在壳盖中央露出操作手柄，
供手动操作之用，如图所示。额定电
流一般为6A～630A. 塑壳式断路器通
DZ系列
常装设在低压配电装
置之中，作为配电线
装置式低压断路器
路或电动机回路的控
制与保护开关。
模数化微型断路器
➢分、合小电流：可以接通或断开电流较小的回路（如电压互感
器、避雷器、空载母线、励磁电流不超过2A的空载变压器、电容
电流不超过5A的空载线路等）。
3
二、高压隔离开关
分类： 高压隔离开关按安装地点： 户内式和户外式两大类。 型号：
第四章工厂变配电所及其一次系统(2)
结构形式
熔体额定电流（A） 熔断器额定电流（A） 其他标志-A-改进型 设计序号
1、RM10型低压密封管式熔断器
主要应用场合
应用于低压配电装置 中，起短路保护作用。
基本结构及灭弧原理 简介
• 基本结构简介
• 灭弧原理简介
RM10系列熔断器的灭弧断流能 力不强，不能在短路电流达到冲
图4-50 RM10型低压熔断器 a) 熔管 b) 熔片
O
图4-56 低压断路器的保护特性曲线 a) 瞬时动作式 b) 两段保护式 c) 三段保护式
4、 低压断路器全型号的表示和含义
D-低压断路器-产品名称 D-塑壳式（装置式） 结构形式 W-框架式（万能式）
设计序号
额定电流（A）
脱扣器及辅助机构代号
极数 派生代号
L-漏电保护 M-密封式 P-电动操作 X-限流式
2、低压断路器的结构
图4-55 低压断路器的原理结构和接线
1- 主触头 2- 跳钩 3- 锁扣 4- 分励脱扣器 5- 失压脱扣器 6、7- 脱扣按纽 8- 加热电阻丝 9- 热脱扣器 10- 过流脱扣器
3、低压断路器的分类 按灭弧介质分：空气型、真空型断路器。 按结构形式(外形尺寸)分：框架型、塑壳型和微型断路器。 按用途分：配电用、电动机保护用、照明用断路器；还有 漏电保护用断路器；消防报警用断路器等。 按保护性能分：非选择型、选择型断路器。
• 塑壳断路器的部分产品型号
NSX、NSE系列（施耐得），CM系列（常熟开关厂）， FAM2系列（沈阳金钟），KFM2（扬中大全电器集团）
• 塑壳断路器的主要应用场合 ✓ 广泛应用于变、配电所低压配电出线回路的通断和配 电保护。 ✓ 广泛应用于各类开关柜、控制柜的进、出线回路的通 断和各种配电保护。 ✓ 电磁脱扣式断路器一般只用于电动机回路的配电保护。 ✓ 热脱扣式、热磁脱扣式、电子脱扣式等可广泛应用于 配电线路、照明线路、动力线路的配电保护。
工厂供电与电气控制技术第四章工厂变配电及其一次系统
(8) 成套变电所 (92)020移/10/动27 式变电所
图4-1 车间变电所类型
二、电力变压器的选择 1. 车间变电所变压器台数和容量的选择
√ 对于一般生产车间，装一台变压器，其额定容量>用电 设备总容量并留一定的裕量
√ 对有一、二级负荷的车间，要求两个电源供电时，装两 台变压器，每台变压器容量应能承担全部一、二级负荷； 如果与相邻车间有联络线，也可只装一台变压器，故障时， 由联络线向一、二级负荷供电。
2020/10/27
2020/10/27
图4-19 RW4型高压跌落式熔断器
1—上接线端子 2—上静触头 3—上动触头 4—管帽 5—操作环 6—熔管 7—铜熔丝 8—下动触头 9—下静触头
10—下接线端子 11—绝缘瓷瓶 12—固定安装板
四、高压隔离开关（QS）
（1） 隔离开关的用途 u结构特点：没有灭弧装置。（不能带负荷操作）
Ø隔离电压：隔离开关断开后在电路中可以造成一明显可见 的断开点，建立可靠的绝缘间隙，保证检修人员的安全。 Ø倒闸操作：合闸时，先合上隔离开关，后合上断路器；
分闸时，先断开断路器，后断开隔离开关。 Ø分、合小电流：可以接通或断开电流较小的回路。
（2） 高压隔离开关的类型 Ø按安装地点分：户内式和户外式； Ø按绝缘支柱的数目分：单柱式、双柱式和三柱式； Ø按刀闸运行方式分：水平旋转式.垂直旋转式.摆动式和插入式 Ø按有无接地刀闸分：单接地刀闸、双接地刀闸和无接地刀闸
2020/10/27
LQJ-10型电流互感器：其外形结构如图4-4所示，有两个铁心 和两个二次线圈，0.5级用于测量，3级用于继电保护。
图4-4 LQJ-10型电流互感器
1—一次接线端子 2—一次绕组 3—二次接线端子 4—铁心 5—二次绕组 6—警告牌
图4-1 车间变电所类型
二、电力变压器的选择 1. 车间变电所变压器台数和容量的选择
√ 对于一般生产车间，装一台变压器，其额定容量>用电 设备总容量并留一定的裕量
√ 对有一、二级负荷的车间，要求两个电源供电时，装两 台变压器，每台变压器容量应能承担全部一、二级负荷； 如果与相邻车间有联络线，也可只装一台变压器，故障时， 由联络线向一、二级负荷供电。
2020/10/27
2020/10/27
图4-19 RW4型高压跌落式熔断器
1—上接线端子 2—上静触头 3—上动触头 4—管帽 5—操作环 6—熔管 7—铜熔丝 8—下动触头 9—下静触头
10—下接线端子 11—绝缘瓷瓶 12—固定安装板
四、高压隔离开关（QS）
（1） 隔离开关的用途 u结构特点：没有灭弧装置。（不能带负荷操作）
Ø隔离电压：隔离开关断开后在电路中可以造成一明显可见 的断开点，建立可靠的绝缘间隙，保证检修人员的安全。 Ø倒闸操作：合闸时，先合上隔离开关，后合上断路器；
分闸时，先断开断路器，后断开隔离开关。 Ø分、合小电流：可以接通或断开电流较小的回路。
（2） 高压隔离开关的类型 Ø按安装地点分：户内式和户外式； Ø按绝缘支柱的数目分：单柱式、双柱式和三柱式； Ø按刀闸运行方式分：水平旋转式.垂直旋转式.摆动式和插入式 Ø按有无接地刀闸分：单接地刀闸、双接地刀闸和无接地刀闸
2020/10/27
LQJ-10型电流互感器：其外形结构如图4-4所示，有两个铁心 和两个二次线圈，0.5级用于测量，3级用于继电保护。
图4-4 LQJ-10型电流互感器
1—一次接线端子 2—一次绕组 3—二次接线端子 4—铁心 5—二次绕组 6—警告牌
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当分断的触头间存在足够大的外施电压的 条件下，而且电路电流也达到最小生弧电 流，其间的介质就会强烈游离形成电弧。 （外因〕
2020/11/3
ppt课件
7
3.常用灭弧方法 速拉灭弧法 冷却灭弧法 吹弧灭弧法 长弧吹短灭弧法 粗弧分细灭弧法 狭沟灭弧法 真空灭弧法
2020/11/3
ppt课件
第四章 工厂变配电所及其一次系统
内容简介 变配电所的任务、类型及开关触点间电弧
产生和熄灭的基本知识 变配电所的一次 设备和主电路图 变配电所的所址选择、布置、结构、安装
图
2020/11/3
ppt课件
1
第一节工厂变配电所的任务和类型 第二节 电气设备中的电弧问题及对触头的要求
第三节 高压一次设备 第四节 低压一次设备
2020/11/3
ppt课件
18
（二）类型： 1.户内型（ GN 〕 三相刀闸同一底座。 2.户外型（ GW〕单柱式、双柱式、三柱式。
2020/11/3
ppt课件
19
2020/11/3
ppt课件
20
2020/11/3
ppt课件
21
（三）选择 1.首先按安装地点选择户内型或户外型。 2.结合工作条件确定额定值，校验动、稳定
2.凡 用来控制、指示、测量一次设备运行的电路称 二次回路（电路、接线)。二次回路通常接在互感 器的二次侧，二次电路的电气设备称二次设备或 二次元件。
2020/11/3
ppt课件
11
二、 高压熔断器（FU） 是一种简单的保护电器.由熔体、熔体
管和接触导电等部分组成。 （一）功能 1.主要对电流和电路中的设备进行短路保
ppt课件
13
2020/11/3
ppt课件
14
RW4 和 RW4（F）型户外高压跌开式熔 断器
即可作6～10kv线路和变压器的短路 保护，又可在一定条件下直接用高压绝 缘棒（俗称令克棒〕来操作熔管分合， 以断开或接通小容量的空载变压器和空 载线路等。其灭弧能力不强，为“非限 流”式熔断器。
2020/11/3
第五节 电力变压器 第六节 电流互感器和电压互感器 第七节 工厂变配电所的主电路图 第八节 工厂变配电所所址、布置、结构及安装图
思考题及练习
2020/11/3
ppt课件
2
第一节工厂变配电所的任务和类型
一、变配电所的任务
变电所（transformer substation）担 负着从电力系统受电，经过变压，然后配电的 任务。
ppt课件
4
第二节 电气设备中的电弧问题及 对触头的要求
概述 电弧是电气设备运行中经常发生的一20/11/3
ppt课件
5
1.电弧的主要影响 延长了电路的开断时间。 电弧高温烧坏开关的触头。
2020/11/3
ppt课件
6
2.产生的原因
触头本身及触头周围介质含有大量可被游 离的电子。（内因〕
护 2.有时也有过负荷保护
2020/11/3
ppt课件
12
（二）类型及特点
1.户内型 （ RN 〕 固定式
2.户外型 （ RW 〕 跌落式
RN1 主要用作高压线路和设备的短路 护， 也起过负荷保护。
RN2 用作高压互感器的短路保护。 RN1 、RN2灭弧能力很强，为”限流 “式熔断器。
2020/11/3
2负020/1荷1/3 开关－熔断器组p合pt课电件 器
26
FLRN36-12D型户内交流高压六氟化硫负荷开关－
2020熔/11/断3 器组合电器
ppt课件
27
五、 高压断路器（QF） 具有完善的灭弧能力
（一）功能 通断正常负荷电流 接通和承受一定的短路电流 在保护装置作用下自动跳闸，切除短路
故障。
2020/11/3
ppt课件
28
（二）类型
1.油断路器 (1)多油断路器：
开关触头在绝缘油中闭合和断 开。油 兼有灭弧和绝缘功能，油量多，有易燃易 爆危险。体积大，维护麻烦。可频繁通断 负荷。趋于淘汰。 (2)少油断路器：
开关触头在绝缘油中闭合和断开。油 只作灭弧功能，油量少，易燃易爆危险性 较小。体积小，价廉，维护方便。不能频 繁操作。 6～10kv多用。
ppt课件
15
RW3－10户外高压跌落式熔断器
2020/11/3
ppt课件
16
2020/11/3
ppt课件
17
三 高压隔离开关（QS） 没有灭弧装置，不能接通和切断负荷电流。
（一）功能： 1.隔离高压电源 2.倒闸操作 3.接通和断开较小电流（如励磁电流不超过2A的
空载变压器、电容电流不超过5A的空载线 路及电压互感器和避雷器电路）
值。 3. 35kv及以上宜选用带接地刀闸。 4.考虑开关接线端的机械负荷。
2020/11/3
ppt课件
22
四、 高压负荷开关（QL） 具有简单的灭弧装置。
（一）功能
1.能通断一定的负荷电流和过负荷电流， 不能切断短路电流故障。
2.必须与高压熔断器串联，借助于熔断器 切除短路电流。
3.与隔离开关一样，具有明显的断开间隙， 也具有隔离电源，保证安全检修的功能。
配电所（distribution substation）担负 着从电力系统受电，然后直接配电的任务。
变配电所是工厂供电系统的枢纽，在工厂中 占有特殊的地位。
2020/11/3
ppt课件
3
二、变配电所的类型
按安装位置分： 1车间附设变电所 2车间内变电所 3露天变电所 4独立变电所 5杆上变电所
2020/11/3
8
4.对电气触头的基本要求 满足正常负荷的发热要求 具有足够的机械强度 具有足够的动稳定和热稳定 具有足够的断流能力
2020/11/3
ppt课件
9
2020/11/3
ppt课件
10
第三节 高压一次设备
一、概述
1.变配电所中担负输送和分配电能任务的电路,称一 次回路或一次电路,或主电路、主接线。一次电路 中的电气设备一次设备。
2020/11/3
ppt课件
29
2020/11/3
ppt课件
30
2.六氟化硫断路器
2020/11/3
ppt课件
23
（二）类型 1.户内型( FN ) 2.户外型( FW )
固定产气式（ FN1、FW5 等〕 压气式 （ FN2、FN3 〕 压缩空气式 六氟化硫 油浸式 真空式
2020/11/3
ppt课件
24
2020/11/3
ppt课件
25
FZRN21-12D/T125-31.5型户内交流高压真空
2020/11/3
ppt课件
7
3.常用灭弧方法 速拉灭弧法 冷却灭弧法 吹弧灭弧法 长弧吹短灭弧法 粗弧分细灭弧法 狭沟灭弧法 真空灭弧法
2020/11/3
ppt课件
第四章 工厂变配电所及其一次系统
内容简介 变配电所的任务、类型及开关触点间电弧
产生和熄灭的基本知识 变配电所的一次 设备和主电路图 变配电所的所址选择、布置、结构、安装
图
2020/11/3
ppt课件
1
第一节工厂变配电所的任务和类型 第二节 电气设备中的电弧问题及对触头的要求
第三节 高压一次设备 第四节 低压一次设备
2020/11/3
ppt课件
18
（二）类型： 1.户内型（ GN 〕 三相刀闸同一底座。 2.户外型（ GW〕单柱式、双柱式、三柱式。
2020/11/3
ppt课件
19
2020/11/3
ppt课件
20
2020/11/3
ppt课件
21
（三）选择 1.首先按安装地点选择户内型或户外型。 2.结合工作条件确定额定值，校验动、稳定
2.凡 用来控制、指示、测量一次设备运行的电路称 二次回路（电路、接线)。二次回路通常接在互感 器的二次侧，二次电路的电气设备称二次设备或 二次元件。
2020/11/3
ppt课件
11
二、 高压熔断器（FU） 是一种简单的保护电器.由熔体、熔体
管和接触导电等部分组成。 （一）功能 1.主要对电流和电路中的设备进行短路保
ppt课件
13
2020/11/3
ppt课件
14
RW4 和 RW4（F）型户外高压跌开式熔 断器
即可作6～10kv线路和变压器的短路 保护，又可在一定条件下直接用高压绝 缘棒（俗称令克棒〕来操作熔管分合， 以断开或接通小容量的空载变压器和空 载线路等。其灭弧能力不强，为“非限 流”式熔断器。
2020/11/3
第五节 电力变压器 第六节 电流互感器和电压互感器 第七节 工厂变配电所的主电路图 第八节 工厂变配电所所址、布置、结构及安装图
思考题及练习
2020/11/3
ppt课件
2
第一节工厂变配电所的任务和类型
一、变配电所的任务
变电所（transformer substation）担 负着从电力系统受电，经过变压，然后配电的 任务。
ppt课件
4
第二节 电气设备中的电弧问题及 对触头的要求
概述 电弧是电气设备运行中经常发生的一20/11/3
ppt课件
5
1.电弧的主要影响 延长了电路的开断时间。 电弧高温烧坏开关的触头。
2020/11/3
ppt课件
6
2.产生的原因
触头本身及触头周围介质含有大量可被游 离的电子。（内因〕
护 2.有时也有过负荷保护
2020/11/3
ppt课件
12
（二）类型及特点
1.户内型 （ RN 〕 固定式
2.户外型 （ RW 〕 跌落式
RN1 主要用作高压线路和设备的短路 护， 也起过负荷保护。
RN2 用作高压互感器的短路保护。 RN1 、RN2灭弧能力很强，为”限流 “式熔断器。
2020/11/3
2负020/1荷1/3 开关－熔断器组p合pt课电件 器
26
FLRN36-12D型户内交流高压六氟化硫负荷开关－
2020熔/11/断3 器组合电器
ppt课件
27
五、 高压断路器（QF） 具有完善的灭弧能力
（一）功能 通断正常负荷电流 接通和承受一定的短路电流 在保护装置作用下自动跳闸，切除短路
故障。
2020/11/3
ppt课件
28
（二）类型
1.油断路器 (1)多油断路器：
开关触头在绝缘油中闭合和断 开。油 兼有灭弧和绝缘功能，油量多，有易燃易 爆危险。体积大，维护麻烦。可频繁通断 负荷。趋于淘汰。 (2)少油断路器：
开关触头在绝缘油中闭合和断开。油 只作灭弧功能，油量少，易燃易爆危险性 较小。体积小，价廉，维护方便。不能频 繁操作。 6～10kv多用。
ppt课件
15
RW3－10户外高压跌落式熔断器
2020/11/3
ppt课件
16
2020/11/3
ppt课件
17
三 高压隔离开关（QS） 没有灭弧装置，不能接通和切断负荷电流。
（一）功能： 1.隔离高压电源 2.倒闸操作 3.接通和断开较小电流（如励磁电流不超过2A的
空载变压器、电容电流不超过5A的空载线 路及电压互感器和避雷器电路）
值。 3. 35kv及以上宜选用带接地刀闸。 4.考虑开关接线端的机械负荷。
2020/11/3
ppt课件
22
四、 高压负荷开关（QL） 具有简单的灭弧装置。
（一）功能
1.能通断一定的负荷电流和过负荷电流， 不能切断短路电流故障。
2.必须与高压熔断器串联，借助于熔断器 切除短路电流。
3.与隔离开关一样，具有明显的断开间隙， 也具有隔离电源，保证安全检修的功能。
配电所（distribution substation）担负 着从电力系统受电，然后直接配电的任务。
变配电所是工厂供电系统的枢纽，在工厂中 占有特殊的地位。
2020/11/3
ppt课件
3
二、变配电所的类型
按安装位置分： 1车间附设变电所 2车间内变电所 3露天变电所 4独立变电所 5杆上变电所
2020/11/3
8
4.对电气触头的基本要求 满足正常负荷的发热要求 具有足够的机械强度 具有足够的动稳定和热稳定 具有足够的断流能力
2020/11/3
ppt课件
9
2020/11/3
ppt课件
10
第三节 高压一次设备
一、概述
1.变配电所中担负输送和分配电能任务的电路,称一 次回路或一次电路,或主电路、主接线。一次电路 中的电气设备一次设备。
2020/11/3
ppt课件
29
2020/11/3
ppt课件
30
2.六氟化硫断路器
2020/11/3
ppt课件
23
（二）类型 1.户内型( FN ) 2.户外型( FW )
固定产气式（ FN1、FW5 等〕 压气式 （ FN2、FN3 〕 压缩空气式 六氟化硫 油浸式 真空式
2020/11/3
ppt课件
24
2020/11/3
ppt课件
25
FZRN21-12D/T125-31.5型户内交流高压真空
