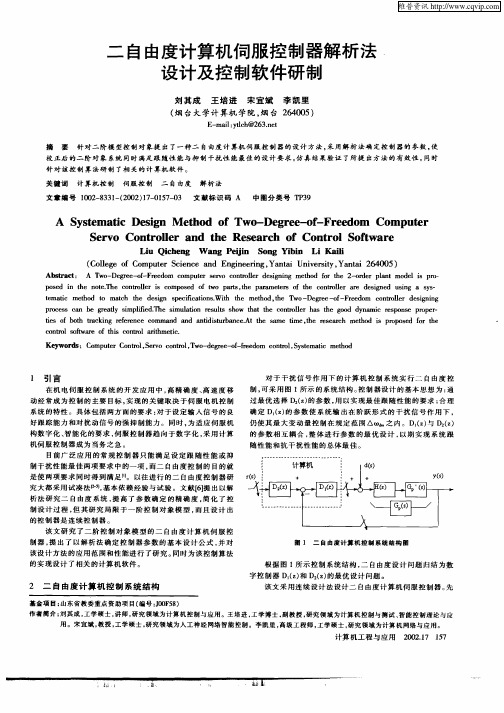

二自由度计算机伺服控制器解析法设计及控制软件研制
Ｓ ｒ ｏ Ｃｏ ｔ ｏ ｅ ｎ ｈ ｓ ａ ｃ ｆ Ｃｏ ｔ ｏ ｏ ｔ ｒ ｅ ｖ ｎ ｒ ｌ ｒ ａ ｄ ｔ ｅ ｌ ｅ ｒ ｈ ｏ ｎ ｒ ｌ Ｓ ｆｗａ ｅ
Ｌ ｕ Ｑｉ ｅ ｇ Ｗａ ｇ Ｐ ｉ ｎ Ｓ ｎ ｂｎ Ｌ ｉ ｉ ｃ ｎ ｈ ｎ ｅ ｉ ｏ ｇ Ｙｉｉ ｉＫａｌ ｊ ｉ
（ ｏｌ ｅ ｏ ｏ ｐ ｔｒＳｉｎ ｅ ａ ｄ Ｅ ｇｎ ｅｉｇ Ｙ ｔ ｎｖ ｒ ｔ ， ａ ｔｉ２ ４ ０ ） Ｃ ｌ ｇ ｆＣ ｍ ｕｅ ｃｅ ｃ ｎ ｎ ｉｅ ｒ ， ａ ａ Ｕ ｉｅｓ ｙ Ｙ ｎａ ６ ０ ５ ｅ ｎ ｎ ｉ ｉ
Ａｂ ｔ ａ ｔ Ａ ｗ － ｇ ｅ － ｆ Ｆ ｅ ｄ ｍ ｏ ｕ ｅ ｅ ｖ ｏ ｔｏｌ ｒ ｄ ｓ ｎ ｎ ｔ ｏ ｏ ｅ ２ ｏ ｄ ｒ ｐ ａ ｔ ｍｏ ｅ ｓ ｐ ｏ ｓｒ ｃ ： Ｔ ｏ Ｄｅ ｒ ｅ ｏ － ｒｅ ｏ ｃ ｍｐ ｔ ｒ ８ ｒ ｏ ｃ ｎ ｒ ｌ ｅ ｉ ｉ ｇ ｍｅ ｈ ｄ ｆｒ ｔ － ｒ ｅ ｌｎ ｄ ｌ ｉ ｒ — ｅ ｇ ｈ
ｌ 引 言
在 机 电伺 服 控 制 系 统 的 开 发 应 用 中 ， 精 确 度 、 速 度 移 高 高 动 经 常 成 为 控 制 的主 要 目标 ， 现 的关 键 取 决 于 伺 服 电机 控 制 实 系 统 的 特性 。 具 体 包 括 两 方 面 的要 求 ： 于设 定 输 入 信 号 的 良 对
伺服控制系统课程论文
伺服控制系统课程作业现代伺服系统综述指导教师：学生：学号：专业：班级：完成日期：摘要在自动控制系统中，把输出量能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。
伺服系统也叫位置随动系统，以精确运动控制和力能输出为目的，综合运用机电能量变换与驱动控制技术、检测技术、自动控制技术、计算机控制技术等，实现精确驱动与系统控制。
伺服系统主要包括电机和驱动器两部分，广泛用于航空、航天、国防及工业自动化等自动控制领域。
伺服系统按其驱动元件划分有步进式伺服系统、直流电动机伺服系统和交流电动机伺服系统。
随着微处理器技术、大功率高性能半导体功率器件技术、电机永磁材料制造工艺的发展及电力电子、控制理论的应用，交流电动机伺服系统近年来获得了迅速发展，广泛用于工业生产的各个领域，如数控机床的进给驱动和工业机器人的伺服驱动等。
因此，在相当大的范围内，交流电动机伺服系统取代了步进电动机与直流电动机伺服系统，时至目前，具备了宽调速范围、高稳速精度、快速动态响应及四象限运行等良好的技术性能，其动、静态特性已完全可与直流伺服系统相媲美，已成为伺服系统的主流。
关键词：伺服系统自动控制驱动元件1 伺服系统的发展阶段伺服系统的发展与它的驱动元件——伺服电动机的不同发展阶段相联系，并结合老师在第一章所讲的伺服系统分类的知识，伺服电动机至今经历了三个主要的发展阶段。
（1）第一个发展阶段（20世纪60年代以前）：步进电动机开环伺服系统；伺服系统的驱动电机为步进电动机或功率步进电动机，位置控制为开环系统。
步进电机是一种将电脉冲转化为角位移的执行机构，两相混合式步进电机步距角一般为3.6°、1.8°，五相混合式步进电机步距角一般为0.72°、0.36°；步进电机存在一些缺点：在低速时易出现低频振动现象；一般不具有过载能力；步进电机的控制为开环控制，启动频率过高或负载过大易出现丢步或堵转现象，停止时转速过高易出现过冲现象。
富士伺服电机的工作原理解析
富士伺服电机的工作原理解析经过30多年的飞速发展，我国经济取得了瞩目的成绩。
据日弘忠信了解，在交流伺服电机制造行业，从每年产量4000万KW发展到现在23212.91万KW，同比增长约24%。
近年来，我国交流伺服电机市场竞争加剧，其中不仅包含国内企业，一些跨国企业如富士电机、松下公司等纷纷在国内投资建厂，使得竞争形势更加激烈。
调查显示，我国在电力、印刷、数控等行业对交流伺服电机需求提高，驱动了市场竞争，且在3年内我国在该行业销售收入将超800亿人民币。
而伴随着全球对环保的重视，节能伺服也成为市场新宠，许多企业纷纷投入节能伺服研发行列，如富士伺服电机，有高效节能、轻巧、安全、使用方便等特点，是目前最高效节能的伺服电机之一。
富士伺服电机的工作原理：定子上有两个相空间位移90°电角度的励磁绕组Wf和控制绕组WcoWf接一恒定交流电压，利用施加到Wc上的交流电压或相位的变化，达到控制电动机运行的目的。
实现了低速平稳的运行：标准配备20位的高分辨率编码器：采用了高分辨率编码器使旋转更加稳定，富士伺服电机实现了平稳的机械运行。
最大限度抑制机械振动(独创的减振控制功能)：为解决机器人手臂前端等的振动问题，拥有标准配备减振控制功能：可以减少低刚性机械的振动，实现机械的高节拍运行，用上位机控制器实现参数的一体化管理：标准配备RS-485 2个通信接口：上位控制器与各伺服放大器之间采用RS-485通信。
上位控制器可以一体化管理伺服放大器的参数。
日弘忠信解析富士伺服电机的其他功能：1、输入控制电源;2、调试简单;3、伺服分析器功能;4、试运行功能;5、监控输出功能;6、结构紧凑;7、ip67，全球通用。
深圳市日弘忠信电器有限公司一家集品牌代理、产品配套、解决方案、工程服务于一体的运营服务商。
自成立以来，不断引入欧、日、台及国内名优品牌工业自动化产品，服务于广大自动化机械设备厂商，公司专业代理日本松下马达、松下伺服马达、松下PLC、富士伺服电机等产品，在华南、华东常设有专业伺服维修中心及行业15年调试的资深工程师。
伺服驱动器中反向间隙补偿-概述说明以及解释
伺服驱动器中反向间隙补偿-概述说明以及解释1.引言1.1 概述在伺服驱动器系统中，反向间隙补偿是一项重要的技术，用于解决机械传动系统中的间隙问题。
间隙是指在传动过程中，由于零部件的制造精度、磨损、弹性变形等因素所引起的一种机械性松弛现象。
这种间隙会导致反向移动时产生一定的误差和不稳定性，特别是对于伺服驱动器系统这样对精度要求极高的应用而言，反向间隙的存在会严重影响系统的性能和控制效果。
为了解决这一问题，反向间隙补偿技术应运而生。
它利用伺服控制器内部的编码器反馈信号和先进的算法，实时感知系统中的间隙情况，并通过相应的控制策略来对其进行补偿。
通过补偿反向间隙，可以有效地消除由于间隙带来的误差和不稳定性，提高系统的响应速度、精度和稳定性。
反向间隙补偿技术在伺服驱动器系统中得到广泛应用，并在各个领域取得了显著的成果。
在机床、机械臂、自动化生产线等领域，反向间隙补偿技术能够有效提升系统的动态响应特性和运动精度，实现更为精细的运动控制。
同时，反向间隙补偿技术还可以延长机械传动系统的使用寿命，减少零部件的磨损和损坏。
然而，反向间隙补偿技术仍存在一些挑战和待解决的问题。
例如，如何准确地感知和测量间隙大小、如何选择合适的控制算法和补偿策略等。
因此，对于反向间隙补偿技术的进一步研究和探索仍然具有重要意义。
本文旨在对伺服驱动器中的反向间隙补偿技术进行全面的介绍和分析。
首先，将对反向间隙补偿的定义和原理进行详细阐述，包括其基本概念、原理模型和数学描述等。
接着，将介绍反向间隙补偿技术在实际应用中的优势和应用场景，并通过实例进行具体展示。
最后，将总结反向间隙补偿技术的重要性和作用，并展望其未来的发展方向。
通过本文的学习，读者将能够深入了解反向间隙补偿技术在伺服驱动器系统中的重要性和应用价值，为实际工程应用提供参考和指导。
1.2文章结构文章1.2 文章结构本文旨在探讨伺服驱动器中的反向间隙补偿，并为读者提供一个全面的了解。
文章将按照以下结构展开讨论。
上银伺服电机调试步骤
控制精度
反映电机位置、速度和转矩控制准确 性的指标，影响设备的运动精度和稳 定性。
选型注意事项及建议
根据实际需求选择适当的额定 功率和转速，避免过大或过小 造成的能源浪费或性能不足。
考虑电机的最大转矩和负载能 力，确保电机能够可靠地驱动
负载运行。
关注电机的控制精度和稳定性 ，选择具有高精度和稳定性能 的产品以满足高精度应用需求 。
控制器故障
检查控制器是否正常工作，包括控制信号是 否输出、控制器参数设置是否正确等。
报警代码解析
根据报警代码查询相关手册或联系厂家技术 支持，了解报警原因及解决方案。
运动不平稳原因分析
机械问题
检查机械传动部分是否正常，包括齿轮、皮 带等传动部件是否磨损或松动。
电机参数设置不当
检查电机参数设置是否正确，包括速度环、 位置环等参数调整是否合理。
规范。
接地检查
确认伺服电机、驱动器等设备的 接地线已正确连接，保证接地良 好，防止静电干扰和电气安全问
题。
控制系统配置检查
控制参数设置
核对伺服电机控制参数，如位置 环、速度环、电流环等参数的设 置是否合理，确保满足系统控制
要求。
通讯协议配置
检查伺服电机与上位机或控制器之 间的通讯协议配置是否正确，确保 通讯畅通无阻。
妥善保管
在不使用伺服电机时，应妥善保管并放置在干燥、通 风的地方，避免潮湿和腐蚀。
及时维修
发现伺服电机故障或异常情况时，应及时进行维修处 理，避免故障扩大影响使用寿命。
谢谢
THANKS
定位控制测试
在定位控制模式下，给电 机发送目标位置指令，观 察电机是否能够准确到达 指定位置。
速度控制测试
伺服与plc网口通讯接线
伺服与plc网口通讯接线引言：伺服系统和PLC（可编程逻辑控制器）是工业自动化领域中常见的两种设备，它们的联合应用可以实现精确的运动控制和高效的逻辑控制。
在伺服系统与PLC之间建立通讯链接，是实现整个自动化系统的关键一步。
本文将探讨伺服与PLC网口通讯的接线方法，并对其一些技术细节进行讨论。
一、接线硬件概述在伺服与PLC之间建立通讯链接，最常见的方式是通过以太网进行连接。
利用以太网通讯，使得伺服系统可以与PLC进行快速、稳定地数据交换。
具体的接线方法有多种选择，下面介绍其中两种常见的接线方式。
1. 直接连接最简单的接线方式是将伺服和PLC直接连接在同一以太网交换机上。
通过设置各自的IP地址和子网掩码，使得伺服和PLC处于同一网络中。
这种方式的优点是接线简单，易于安装和维护。
然而，由于直接连接会在交换机上产生大量的网络流量，可能会影响到其他设备的通讯速度。
因此，当系统需要大量数据传输时，建议采用更高级的接线方式。
2. 通过HUB连接通过使用Hub进行连接是一种更高级的方式。
在这种方式下，伺服和PLC分别连接到Hub，由Hub进行数据的转发和控制。
通过这种方式，可以实现更高的传输速率和更稳定的通讯环境。
同时，还可以通过设置VLAN（虚拟局域网）来隔离不同设备之间的流量，提高网络安全性。
二、通讯协议选择PLC和伺服通讯的协议选择对于通讯的可靠性和效率至关重要。
在以太网通讯中，常用的协议有Modbus TCP、Ethernet/IP和Profinet等。
1. Modbus TCPModbus是一种简单且广泛应用的通讯协议，适用于伺服和PLC之间的数据读写。
Modbus TCP通过以太网进行通讯，可实现快速的数据传输。
该协议具有良好的兼容性和可靠性，因此被广泛应用于各类工业自动化系统。
2. Ethernet/IPEthernet/IP是一种工业以太网协议，它采用标准的TCP/IP协议进行通讯。
Ethernet/IP具有高效的数据传输能力和强大的网络管理功能，适用于大规模、复杂的工业自动化系统。
最全直流电机工作原理与控制电路解析(无刷+有刷+伺服+步进)
最全直流电机工作原理与控制电路解析（无刷+有刷+伺服+步进）直流电动机是连续的执行器，可将电能转换为（机械）能。
直流电动机通过产生连续的角旋转来实现此目的，该角旋转可用于旋转泵，风扇，压缩机，车轮等。
与传统的旋转直流电动机一样，也可以使用线性电动机，它们能够产生连续的衬套运动。
基本上有三种类型的常规电动机可用：AC 型电动机，（DC）型电动机和步进电动机。
典型的小型直流电动机交流电动机通常用于高功率的单相或多相（工业）应用中，需要恒定的旋转扭矩和速度来控制大负载，例如风扇或泵。
在本（教程）中，我们仅介绍简单的轻型直流电动机和步进电动机，这些电动机用于许多不同类型的（电子），位置控制，微处理器，（PI）C和（机器人）类型的电路中。
基本直流电动机该直流电动机或直流电动机，以给它的完整的标题，是用于产生连续运动和旋转，其速度可以容易地控制，从而使它们适合于应用中使用是速度控制，伺服控制类型的最常用的致动器，和/或需要定位。
直流电动机由两部分组成，“定子”是固定部分，而“转子”是旋转部分。
结果是基本上可以使用三种类型的直流电动机。
有刷（电机）–这种类型的电机通过使（电流）流经换向器和碳刷组件而在绕线转子(旋转的零件)中产生磁场，因此称为“有刷”。
定子(静止部分)的磁场是通过使用绕制的定子励磁绕组或永磁体产生的。
通常，有刷直流电动机便宜，体积小且易于控制。
无刷电动机–这种电动机通过使用附着在其上的永磁体在转子中产生磁场，并通过电子方式实现换向。
它们通常比常规的有刷型直流电动机更小，但价格更高，因为它们在定子中使用“霍尔效应”开关来产生所需的定子磁场旋转顺序，但是它们具有更好的转矩/速度特性，效率更高且使用寿命更长比同等拉丝类型。
伺服电动机–这种电动机基本上是一种有刷直流电动机，带有某种形式的位置反馈控制连接到转子轴。
它们连接到PWM型控制器并由其控制，主要用于位置（控制系统）和无线电控制模型。
普通的直流电动机具有几乎线性的特性，其旋转速度取决于所施加的直流电压，输出转矩则取决于流经电动机绕组的电流。
伺服电机快速起动、停原理_理论说明
伺服电机快速起动、停原理理论说明1. 引言1.1 概述：伺服电机是一种常用于工业自动化控制系统中的关键设备，具有精准定位、高速运动和稳定性等特点。
在伺服电机的工作过程中，快速起动和停止是至关重要的操作，对于提高生产效率和保证安全性都有着重要意义。
本文将详细介绍伺服电机快速起动和停止的原理与技术。
1.2 文章结构：本文主要分为五个部分进行阐述。
首先在引言部分对伺服电机快速起动、停止原理进行概述并阐明研究目的。
接下来，在第二部分将详细介绍快速起动的概念、重要性以及实现方法。
第三部分将讨论停止信号的生成与传递、停止方式选择与设计以及停止原理在伺服电机中的应用。
在第四部分，我们将深入解析伺服电机的基本工作原理、运动控制系统介绍，并对快速起停在伺服电机中的实现原理进行详细分析。
最后，在结论部分总结观点和发现结果，并提出对快速起停原理展望和未来研究方向的建议。
1.3 目的：本文旨在全面阐述伺服电机快速起动和停止的原理与技术，揭示其重要性和应用价值。
通过深入剖析伺服电机的工作原理和运动控制系统，以及快速起停实现方法的分析，为读者提供一个全面了解伺服电机起停原理的视角。
同时，为未来对快速起停原理进行研究的学者们提供可借鉴和拓展的方向。
2. 快速起动原理：2.1 快速起动概念：快速起动是指伺服电机在初始状态下，通过合适的控制方法和信号输入，迅速实现从静止到运动的过程。
伺服电机在工业自动化领域中广泛应用，具有加速度高、定位精度高等特点。
因此，快速起动是保证伺服电机性能和效率的关键环节。
2.2 快速起动的重要性：快速起动对于提高生产效率、增强产品竞争力具有重要意义。
伺服电机应用广泛，包括数控机床、印刷设备、半导体制造设备等，在这些领域中，要求伺服电机从停止状态到正常运行状态的转变时间尽可能短，以确保生产过程顺利进行。
2.3 快速起动的实现方法：(1) 控制器参数优化：通过调整控制器的参数来提高系统响应时间和稳定性。
控制器参数的选择直接影响到系统的快速响应能力。
《变频及伺服应用技术》教案
《变频及伺服应用技术》教案教案：《变频及伺服应用技术》一、教学内容本节课的教学内容选自《自动化设备与应用》教材的第四章，主要涉及变频器和伺服系统的原理及应用。
具体内容包括：1. 变频器的基本原理、结构及功能；2. 伺服系统的基本原理、结构及功能；3. 变频器和伺服系统在自动化设备中的应用案例。
二、教学目标1. 了解变频器和伺服系统的基本原理、结构及功能；2. 掌握变频器和伺服系统在自动化设备中的应用方法；3. 能够分析实际工程中变频器和伺服系统的问题，并提出解决方案。
三、教学难点与重点1. 变频器和伺服系统的原理及功能；2. 变频器和伺服系统在实际工程中的应用。
四、教具与学具准备1. PPT课件；2. 变频器和伺服系统的实物模型或图片；3. 相关实例视频资料。
五、教学过程1. 引入：通过播放一个自动化生产线的实例视频，让学生了解变频器和伺服系统在实际工程中的应用，激发学生的学习兴趣。
2. 讲解：详细讲解变频器的基本原理、结构及功能，并通过实物模型或图片进行展示，让学生更直观地理解。
3. 互动：提问学生关于变频器的工作原理和功能，引导学生进行思考和讨论，巩固所学知识。
4. 讲解：详细讲解伺服系统的基本原理、结构及功能，并通过实物模型或图片进行展示，让学生更直观地理解。
5. 互动：提问学生关于伺服系统的工作原理和功能，引导学生进行思考和讨论，巩固所学知识。
6. 应用：介绍变频器和伺服系统在自动化设备中的应用案例，让学生了解实际工程中的应用方法。
7. 练习：给出一个实际工程案例，让学生分析并运用所学知识解决问题。
六、板书设计1. 变频器的基本原理、结构及功能；2. 伺服系统的基本原理、结构及功能；3. 变频器和伺服系统在自动化设备中的应用案例。
七、作业设计1. 请简述变频器的工作原理和功能。
答案：变频器是一种用于调节交流电机转速的装置，通过改变供电频率来改变电机的转速。
变频器的主要功能有：调节电机转速、实现电机软启动、提高电机运行效率、降低电机噪音等。
伺服控制器的编程与逻辑控制
伺服控制器的编程与逻辑控制伺服控制器是一种广泛应用于工业自动化领域的设备，它通过编程与逻辑控制实现对机械设备的精确和可靠控制。
本文将就伺服控制器的编程和逻辑控制进行探讨，以帮助读者更好地了解和应用这一技术。
伺服控制器的编程工作是非常关键的，它决定了控制器如何与机械设备进行交互和控制。
通常，伺服控制器的编程是通过专门的编程语言或者软件来实现的，如Ladder Diagram（梯形图）或结构化文本语言（Structured Text）。
在伺服控制器的编程过程中，需要首先进行系统参数的设置。
这包括设定机械设备的运行速度、加速度、减速度等参数，以及设定控制器的保护参数，例如过载保护、过温保护等。
这些参数的设置需要根据具体的机械设备和控制要求进行调整和优化。
其次，在伺服控制器的编程中，需要根据机械设备的运动要求，编写相应的运动控制程序。
这些程序通常包括位置控制、速度控制和力控制等，可以通过设定目标位置、目标速度和目标力来实现对机械设备的精确控制。
需要注意的是，在编写运动控制程序时，需要考虑到设备的动力学特性，并采取相应的措施，如闭环控制、补偿控制等，以提高系统的稳定性和精度。
此外，伺服控制器的编程还需要考虑到系统的异常处理和自诊断功能。
在运行过程中，机械设备可能会出现故障或异常情况，如传感器故障、通信中断等，这时需要编写相应的逻辑程序来进行故障诊断和处理。
可以通过监测故障信号、记录异常事件、生成报警信息等方式，及时响应并采取措施，以保证系统的安全和可靠运行。
另外，在伺服控制器的编程中，还需要考虑到与其他系统的数据交互和通信。
伺服控制器通常与上位机、PLC、传感器等设备进行通信，实现数据的传输和共享。
为了实现这一功能，需要编写相应的通信协议和数据处理程序，以确保数据的可靠传输和正确解析。
除了编程工作，逻辑控制也是伺服控制器的重要功能之一。
逻辑控制是指通过逻辑关系来控制机械设备的运行状态和动作。
例如，通过编写逻辑程序来实现自动开关机、定时启停、条件触发等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服控制器的基本组成和结构解析
伺服控制器是一种用于控制伺服系统的装置，它通过对电机施加适当的电压和
电流，实现对电机位置、速度和力的精确控制。
伺服控制器通常由硬件和软件两部分构成，下面将对伺服控制器的基本组成和结构进行详细解析。
一、硬件组成
伺服控制器的硬件组成是指控制器内部的各种电子元件和外部的连接接口。
通常，伺服控制器的硬件组成包括以下几个主要部分：
1.电源模块：用于提供稳定的电压和电流，以供伺服控制器和被控制的伺服系
统工作。
电源模块通常需要具备过载保护和过压保护等功能，以确保系统的安全运行。
2.信号输入模块：用于接收来自外部的控制信号，如位置、速度和力的指令信号。
信号输入模块通常包括模拟输入和数字输入两种类型，可以适应不同的信号类型和输入方式。
3.信号处理模块：用于对输入信号进行处理，并生成控制信号送往电机驱动器。
信号处理模块通常包括放大器、滤波器、AD转换器等电子元件，可以对信号进行
放大、滤波、数字化等处理。
4.电机驱动器：用于将控制信号转换为电机可以理解和执行的驱动信号。
电机
驱动器通常包括功率放大器、电流调节器和速度/位置闭环控制器等部分，可以实
现对电机的精确控制。
5.编码器/传感器：用于实时监测电机的位置、速度和力等参数，并将其反馈给
伺服控制器。
编码器通常基于光电、磁电或电容等原理工作，可以提供高精度的测量结果。
6.软件接口：用于与外部设备进行通信，如计算机、PLC等。
软件接口通常通过标准的通信协议，如RS232、RS485、EtherCAT等，实现数据的传输和控制命令的交互。
二、结构解析
伺服控制器的结构分为两种类型：开环控制和闭环控制。
1.开环控制结构：开环控制是指控制器只根据输入信号进行输出信号的调节，而不对电机的状态进行实时监测和调整。
开环控制结构简单、成本低廉，适用于对控制要求不高的应用场景。
2.闭环控制结构：闭环控制是指控制器在输出信号的基础上通过反馈信号对电机的状态进行实时监测和调整。
闭环控制结构能够更精确地控制电机的位置、速度和力，适用于对控制要求较高的应用场景。
闭环控制结构通常包括以下几个主要组成部分：
（1）位置控制回路：通过编码器等位置传感器获取电机的位置反馈信号，并将其与位置指令信号进行比较，通过PID等控制算法计算出控制误差，并生成合适的控制信号，用于调整电机的位置。
（2）速度控制回路：通过编码器等速度传感器获取电机的速度反馈信号，并将其与速度指令信号进行比较，通过PID等控制算法计算出控制误差，并生成合适的控制信号，用于调整电机的速度。
（3）力控制回路：通过力传感器等力反馈装置获取电机的力反馈信号，并将其与力指令信号进行比较，通过PID等控制算法计算出控制误差，并生成合适的控制信号，用于调整电机的力输出。
（4）控制算法：控制算法是伺服控制器实现精确控制的核心部分，常用的算法有PID控制算法、滑模控制算法、自适应控制算法等。
控制算法根据不同的控制要求和系统特性，选择合适的参数和逻辑，实现对电机的精确控制。
总结起来，伺服控制器是一种用于控制伺服系统的装置，通过硬件和软件的组
合实现对电机位置、速度和力的精确控制。
硬件部分包括电源模块、信号输入模块、信号处理模块、电机驱动器和编码器/传感器等；结构方面，伺服控制器可采用开
环控制或闭环控制结构，而闭环控制结构又包括位置控制回路、速度控制回路、力控制回路和控制算法等部分。
通过合理的硬件设计和结构搭配，伺服控制器可以实现对伺服系统的高精度控制，广泛应用于机械制造、自动化设备和机器人等领域。
