伺服控制器的位置模式和速度模式详解
伺服电机的三种控制方式
伺服电机的三种控制方式在机器人技术和工业自动化中使用的伺服电机是非常普遍的，它们以其精确性和高效性而闻名。
本文将探讨伺服电机的三种控制方式：位置控制、速度控制和扭矩控制。
位置控制对伺服电机进行位置控制时，旋转角度被用来确定电机的位置。
通过对电机施加脉冲信号来控制电机的角度。
脉冲信号的数量和方向确定了电机的最终位置。
位置控制对于需要旋转至精确位置的应用而言是最常用的控制方式。
在位置控制中，可以轻松地调整旋转速度和加速度，以适应不同的应用场景。
这种控制方式常用于需要从一个点到另一个点进行精确定位的工作环境中，例如工业机器人和自动化生产线。
速度控制另一种流行的伺服电机控制方式是速度控制。
在这种模式下，控制器决定电机的旋转速度，通过动态调节脉冲信号的频率来实现。
通常，这种方法用于相对简单的应用中，例如需要旋转一定速度的传送带或振动器使用的电机。
速度控制可与位置模式结合使用，以确保在不同的应用场景中电机始终达到所需的位置和速度。
扭矩控制伺服电机的第三种常用控制方式是扭矩控制。
在扭矩模式下，电机转子上的力矩受控制器限制，而这通常是通过测量电机转矩及其与设定值之间的差异来实现的。
通过控制转矩大小，电机可以用于各种重载及负载循环工作场所，例如需要承载重物的生产车间。
伺服电机提供了许多优点，可以利用其高速度、高准确度和强大扭矩特性来满足不同的工业应用需求。
而控制者可以通过合适的控制方式来达到所需的控制效果，从而实现更高质量的生产和更安全、更可靠的设备运行。
这三种控制方式是伺服电机中常见的技术手段，未来在伺服电机领域中会不断涌现出更多的技术手段，我们需要紧跟这些创新技术的便利，努力开拓利用伺服电机的广泛应用前景。
伺服运动控制的“位置环+电流闭环+速度环”控制模式
伺服运动控制的“位置环+电流闭环+速度环”控制模式如果速度环外面还有位置闭环，位置环可以根据位置偏差计算需要的速度值，把速度指令发送给速度环。
速度环不需要知道当前位置偏差的大小，速度指令的大小由位置闭环决定，速度环只要按照速度指令执行速度控制就行了，这就是伺服驱动器中的三闭环控制。
1、位置环，是给定指令脉冲与编码器检测的实际脉冲数比较，偏差是海量脉冲数，根据用户速度运行规划，产生启动、加速、匀速、减速、停车指令；2、加减速时间、运行速度，是用户规划的，速度的上限，是电子齿轮比确定的；3、位置环，没有调解器，位置环是编码器检测反应脉冲的一个计数器，只输出海量脉冲数，与电机以及工件位置相关；4、位置环只在启动与停车有确切位置时，才有用；5、如果不用编码器检测反应脉冲检测位置，直接用位置检测信号产生启动、加速、匀速、减速、停车指令也可以完成伺服位置控制；6、也可以用光学尺，直接检测准确地位置信号，产生启动、加速、匀速、减速、停车指令；7、所以位置环压根就不是“征”说得“位置环可以根据位置偏差计算需要的速度值，把速度指令发送给速度环。
”！8、在“征”看来，伺服运动过程只能是“速度闭环”控制一种模式；9、实际，伺服运动过程也可以是用户决定的“电流闭环”控制模式；10、那么伺服控制的运动过程，就是一个电流曲线梯形图，而不是一个速度曲线梯形图；11、说到这里，有很多人已经听不懂了！12、所谓伺服运行过程电流曲线梯形图，举例说，可以应用于收、放卷电机伺服控制中！13、当伺服运动，以“电流闭环”控制模式运行时，机械特性为软特性，可以应用于收放卷之类的运动控制中；14、当伺服运动，以“电流闭环”控制模式运行时，由“速度闭环”做内环控制，实现“飞车”超速运行保护！15、当伺服运动，以“电流闭环”控制模式运行时，构造与“速度闭环”控制运行模式，构造组成对称：1）位置环+速度闭环+电流环2）位置环+电流闭环+速度环。
伺服电机的位置控制转矩控制速度控制是什么样的一个模式
伺服机电的位置控制转矩控制速度控制是什么样的一个模式之迟辟智美创作伺服机电的位置控制，转矩控制，速度控制是什么样的一个模式，有什么分歧？例如位置控制模式，他工作的时候是不是PLC发脉冲的时候开始转动，然后plc一直发脉冲，伺服就一直走，PLC脉冲停止的时候伺服机电就停止转动？还是怎么样工作呢？1、上图就是由用户设定的指令脉冲数的图；2、用户根据工件实际需要移动的距离，和自己选定的脉冲当量，首先计算出伺服应该转动几多个指令脉冲数，就达到指定位置；3、然后用户根据“PLC发脉冲额定频率例如200KHZ”，知道指令脉冲额定频率，并根据指令脉冲数计算出指令运算时间，获得上图设定曲线；4、这个曲线在伺服还没有运行前，由用户设定的曲线；5、这条曲线设定后，伺服就知道指令脉冲额定频率，知道伺服机电的上限运行速度伺服上线运行速度=指令脉冲额定频率×伺服上限速度6、有了这条曲线，伺服就知道用户要它要转过几多个指令脉冲数，到转过这么多指令脉冲数时，伺服就指令伺服停车；7、当你设定好这个曲线后，启动伺服运转，伺服就开始启动、加速、匀速……转动起来了；8、这时候没有“PLC发脉冲”，谁也没有发脉冲，指令脉冲只是个“数”！9、那为什么年夜家说“PLC 发脉冲”，那是因为位置环就是PLC的计数器，那个指令脉冲数就是给计数器设定的一个基数；10、PLC其实不发脉冲，没有实际存在的脉冲，只有一个脉冲数，固然没有指令脉冲受干扰的问题！1、这个曲线是可以用示波器观察到的曲线；2、它是伺服运转时编码器检测发出的反馈脉冲数，以及反馈脉冲数的频率曲线；3、这条曲线也可以看成伺服运转的速度曲线，因为编码器反馈脉冲的频率=编码器周反馈脉冲数×伺服机电速度（r/s）4、这条曲线，反映了伺服运转的全过程，启动→加速→匀速→减速→停车，伺服的运动是一年夜步完成的.5、这条曲线与横轴时间所围成的面积就是伺服运动全过程编码器的反馈脉冲数；6、编码器的反馈脉冲数/电子齿轮比=指令脉冲数时，PLC计数器发出停车信号，驱动器停车！7、这就是伺服运动控制的核心原理！！！8、这个过程就是位置环的工作原理，或者说是PLC计数器的工作过程，指令脉冲为计数器基数，编码器反馈脉冲进入计数器计数端，当输出指令脉冲数“编码器的反馈脉冲数/电子齿轮比-指令脉冲数时=0”时，伺服停车！9、仔细观察这条曲线，编码器反馈脉冲频率的最年夜值，对应的就是伺服运转的最年夜速度；10、这个最年夜速度必需小于伺服机电的上限速度，也就是说这个曲线的高度要比指令脉冲曲线的高度“矮”；11、这一点很重要，如果伺服运转速度，在某一个时刻“超速”，就会呈现反馈脉冲丧失或者指令脉冲增多的故障！12、仔细观察这条曲线，伺服停车前要减速，伺服停车必需在速度缓慢的情况下完成；13、这一点非常重要，如果伺服停车时，伺服速度年夜，那么伺服惯性年夜，就不能准停，就会向前继续惯性转一下，呈现编码器反馈脉冲数年夜于指令脉冲数的情况；14、仔细观察这条曲线，伺服运转的最年夜速度是可以由用户设置的；15、用户在速度环上设定编码器反馈脉冲频率，伺服的运转速度就是设定编码器反馈脉冲频率=编码器周反馈脉冲数×伺服机电设定速度（r/s）16、因为指令脉冲频率=编码器反馈脉冲频率/电子齿轮比所以，用户也可以设定“指令脉冲频率”，来设定伺服机电速度；17、仔细观察这条曲线，伺服机电的加速、减速，就是靠驱动器变频、变压的速度环完成的，所需要的动力转矩是由电流环完成的，这就是ShowMotion 说的，“位置环可以包括速度环，也可以直接包括力矩环”！如何选择伺服机电控制方式？如何选择伺服机电控制方式？一般伺服机电都有三种控制方式：速度控制方式，转矩控制方式，位置控制方式 .速度控制和转矩控制都是用模拟量来控制的.位置控制是通过发脉冲来控制的.具体采纳什么控制方式要根据客户的要求，满足何种运动功能来选择.如果您对机电的速度、位置都没有要求，只要输出一个恒转矩，固然是用转矩模式.如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比力好.如果上位控制器有比力好的闭环控制功能，用速度控制效果会好一点.如果自己要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求.就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最年夜，驱动器对控制信号的响应最慢.对运动中的静态性能有比力高的要求时，需要实时对机电进行调整.那么如果控制器自己的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制.如果控制器运算速度比力快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如年夜部份中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才华这么干，而且，这时完全不需要使用伺服机电.换一种说法是：1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定机电轴对外的输出转矩的年夜小，具体暗示为例如10V对应5Nm的话，当外部模拟量设定为5V 时机电轴输出为2.5Nm:如果机电轴负载低于2.5Nm时机电正转，外部负载即是2.5Nm时机电不转，年夜于2.5Nm时机电反转（通常在有重力负载情况下发生）.可以通过即时的改变模拟量的设定来改变设定的力矩年夜小，也可通过通讯方式改变对应的地址的数值来实现.应用主要在对材质的受力有严格要求的环绕纠缠和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据环绕纠缠的半径的变动随时更改以确保材质的受力不会随着环绕纠缠半径的变动而改变.2、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的年夜小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值.由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置.应用领域如数控机床、印刷机械等等.3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必需把机电的位置信号或直接负载的位置信号给上位反馈以做运算用.位置模式也支持直接负载外环检测位置信号，此时的机电轴真个编码器只检测机电转速，位置信号就由直接的最终负载真个检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加了整个系统的定位精度.随着全数字式交流伺服系统的呈现，交流伺服机电也越来越多地应用于数字控制系统中.为了适应数字控制的发展趋势，运动控制系统中年夜多采纳全数字式交流伺服机电作为执行电念头.在控制方式上用脉冲串和方向信号实现.一般伺服都有三种控制方式：速度控制方式，转矩控制方式，位置控制方式 .速度控制和转矩控制都是用模拟量来控制的.位置控制是通过发脉冲来控制的.具体采纳什么控制方式要根据客户的要求，满足何种运动功能来选择.如果您对机电的速度、位置都没有要求，只要输出一个恒转矩，固然是用转矩模式.如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比力好.如果上位技术'>控制器有比力好的闭环控制功能，用速度控制效果会好一点.如果自己要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求.就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最年夜，驱动器对控制信号的响应最慢.对运动中的静态性能有比力高的要求时，需要实时对机电进行调整.那么如果控制器自己的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制.如果控制器运算速度比力快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如年夜部份中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才华这么干，而且，这时完全不需要使用伺服机电.换一种说法是：1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定机电轴对外的输出转矩的年夜小，具体暗示为例如10V对应5Nm的话，当外部模拟量设定为5V时机电轴输出为2.5Nm:如果机电轴负载低于2.5Nm 时机电正转，外部负载即是2.5Nm时机电不转，年夜于2.5Nm 时机电反转（通常在有重力负载情况下发生）.可以通过即时的改变模拟量的设定来改变设定的力矩年夜小，也可通过通讯方式改变对应的地址的数值来实现.应用主要在对材质的受力有严格要求的环绕纠缠和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据环绕纠缠的半径的变动随时更改以确保材质的受力不会随着环绕纠缠半径的变动而改变.2、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的年夜小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值.由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置.应用领域如数控机床、印刷机械等等.3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必需把机电的位置信号或直接负载的位置信号给上位反馈以做运算用.位置模式也支持直接负载外环检测位置信号，此时的机电轴真个编码器只检测机电转速，位置信号就由直接的最终负载真个检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加了整个系统的定位精度.理解根据使用机电的主要目的,或者说关心的方面,就很容易理解机电的三种控制模式.1.只关心输出力的年夜小,不关系位置\速度,那么就是转矩模式; 例如饶线装置或拉光纤设备2.更多关心位置,采纳位置模式;一般应用于定位装置.应用领域如数控机床、印刷机械等等.2.1 位置控制模式同时也有较好的速度控制功能.3.更多关心运行速度,则用速度模式.3.1 在有上位控制装置的外环PID控制时,也可以进行定位.。
松下伺服驱动器速度模式和位置模式的区别
松下伺服驱动器速度模式和位置模式的区别2008-05-16 20:39:10| 分类：默认分类|字号订阅一般伺服都有三种控制方式：速度控制方式，转矩控制方式，位置控制方式。
一、速度控制和转矩控制都是用模拟量来控制的。
二、位置控制是通过发脉冲（数字量）来控制的。
如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。
如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。
如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。
如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。
就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。
1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。
应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。
2、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。
由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。
应用领域如数控机床、印刷机械等等。
3、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。
位置模式也支持直接负载外环检测位置信号，此时的电机轴端的编码器只检测电机转速，位置信号就由直接的最终负载端的检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加了整个系统的定位精度。

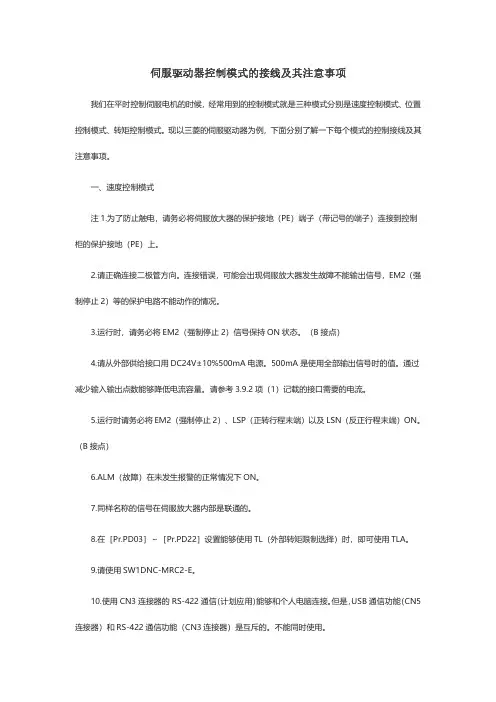

伺服驱动器控制模式的接线及其注意事项
伺服驱动器控制模式的接线及其注意事项我们在平时控制伺服电机的时候，经常用到的控制模式就是三种模式分别是速度控制模式、位置控制模式、转矩控制模式。
现以三菱的伺服驱动器为例，下面分别了解一下每个模式的控制接线及其注意事项。
一、速度控制模式注1.为了防止触电，请务必将伺服放大器的保护接地（PE）端子（带记号的端子）连接到控制柜的保护接地（PE）上。
2.请正确连接二极管方向。
连接错误，可能会出现伺服放大器发生故障不能输出信号，EM2（强制停止2）等的保护电路不能动作的情况。
3.运行时，请务必将EM2（强制停止2）信号保持ON状态。
（B接点）4.请从外部供给接口用DC24V±10%500mA电源。
500mA是使用全部输出信号时的值。
通过减少输入输出点数能够降低电流容量。
请参考3.9.2项（1）记载的接口需要的电流。
5.运行时请务必将EM2（强制停止2）、LSP（正转行程末端）以及LSN（反正行程末端）ON。
（B接点）6.ALM（故障）在未发生报警的正常情况下ON。
7.同样名称的信号在伺服放大器内部是联通的。
8.在［Pr.PD03］～［Pr.PD22］设置能够使用TL（外部转矩限制选择）时，即可使用TLA。
9.请使用SW1DNC-MRC2-E。
10.使用CN3连接器的RS-422通信（计划应用）能够和个人电脑连接。
但是，USB通信功能（CN5连接器）和RS-422通信功能（CN3连接器）是互斥的。
不能同时使用。
11.输入负电压时，请使用外部电源。
12.漏型输入输出接口的情况。
13.不使用STO功能时，请在伺服放大器上安装附属的短路连接器。
14.为了防止伺服电机出现预期以外的再启动，在创建电路时，应设置成主电路电源OFF时EM2同时OFF。
二、位置控制模式注1.为了防止触电，请务必将伺服放大器的保护接地（PE）端子（带记号的端子）连接到控制柜的保护接地（PE）上。
2.请正确连接二极管方向。
连接错误，可能会出现伺服放大器发生故障不能输出信号，EM2（强制停止2）等的保护电路不能动作的情况。
伺服控制的三种模式
伺服控制的三种模式伺服控制是一种常见的电机控制方法，常被应用于自动化系统中。
伺服控制可以控制电机的位置、速度和力矩等运动参数，以实现精确定位、高速运动和灵活控制。
伺服控制的三种模式包括位置控制模式、速度控制模式和力矩控制模式。
1.位置控制模式：位置控制是伺服控制中最基本的模式。
在位置控制模式下，伺服系统会根据控制器发出的指令，精确控制电机的位置。
电机会根据控制器发送的位置指令来调整自身运动，直到达到指定的位置。
这种模式适用于需要精确定位的应用，比如机床加工、自动化搬运系统等。
在位置控制模式中，控制器会不断比较电机实际位置和目标位置的差异，并根据差异值计算出合适的控制指令，将其发送给电机驱动器。
电机驱动器根据控制指令，调整电机的输出力矩和速度，使得电机能够向目标位置运动。
当电机接近目标位置时，控制器会将指令的精度要求调整为更高，以提高定位的精确度。
2.速度控制模式：速度控制是伺服控制中常见的模式之一、在速度控制模式下，伺服系统会控制电机的速度，让电机以特定的速度稳定运动。
这种模式适用于需要稳定的速度输出的应用，比如输送带系统、印刷机械等。
在速度控制模式中，控制器会根据设定的速度要求，计算出合适的速度指令，发送给电机驱动器。
电机驱动器根据速度指令调整输出力矩，使得电机能够以设定的速度运动。
控制器也会不断比较电机实际速度和设定速度的差异，并根据差异值调整控制指令，以保持电机速度的稳定性。
3.力矩控制模式：力矩控制是伺服控制中较为高级的模式之一、在力矩控制模式下，伺服系统会控制电机的输出力矩，以实现特定的力矩要求。
这种模式适用于需要精确控制力矩的应用，比如机器人力控系统、医疗器械等。
在力矩控制模式中，控制器会根据设定的力矩要求，计算出合适的力矩指令，发送给电机驱动器。
电机驱动器根据力矩指令调整输出力矩，使得电机能够输出设定的力矩。
控制器会不断比较电机实际力矩和设定力矩的差异，并根据差异值调整控制指令，以保持力矩的稳定性。
伺服电机的三种运行模式和方法
伺服电机的三种运行模式和方法
伺服电机有三种运行模式：
一、位置模式：通过上位机发送一定频率的高速脉冲，配合方向信号，实现电机的正反转，是伺服电机最常用的控制模式，上位机我们可以选择plc、单片机、手动脉冲发生器等，调整脉冲的频率，就可以改变伺服电机的速度。
二、速度模式：速度模式是用模拟量来控制电机的旋转速度，这种方式应用比较少，因为位置模式同样可以控制速度，而且精度更高，同时模拟量是会有干扰的，不建议大家用这种模式控制伺服。
三、转矩模式：转矩模式可以用模拟量来控制伺服电机的输出扭矩，通常应用在恒压控制方面，配合位置模式做一些闭环控制，效果更理想。
伺服电机在位置模式过程中，还有三种控制方法：
一：用脉冲+方向信号来控制正反转，这种方法价格便宜，但是控制线接线复杂，而且受PLC点数限制，比如FX3U只支持3台伺服，要控制更多伺服，可以加定位模块，也可以几台组网来控制，成本较低。
二、用通讯方法控制：这个可以和驱动器进行485通信，驱动器设定不同的站号，上位机发送指令给单个驱动器，不过信号传输有时间，所以不如脉冲控制快速方便。
三、总线控制：总线控制方法也是现在比较主流的伺服控制方法，通过总线控制，一个PLC不再受限于高速脉冲输出点，但是需要特殊模块来支持，价格较贵，而且各个厂商的伺服互相不兼容，比如三菱自家的SSCNET总线，西门子的Profinet总线，都只能用于自家产品的控制，通用性不好。
伺服驱动器8大参数设置
伺服驱动器8大参数设置伺服驱动器是一种高性能的电机控制器，它通过控制电流、速度和位置等参数，实现对电机的精确控制。
在实际应用中，合理设置伺服驱动器的参数可以有效提高系统性能和运行稳定性。
本文将介绍伺服驱动器的8大参数设置，并详细说明其作用和调整方法。
1. 轮廓加速度（Profile Acceleration）轮廓加速度是指电机从静止状态加速到最大速度时的加速度。
它直接影响了电机的响应速度和加速过程的平顺性。
一般来说，较大的轮廓加速度可以实现更快的加速过程，但可能会导致电机产生振动和冲击力。
因此，需要根据具体应用选择适当的轮廓加速度。
2. 轮廓减速度（Profile Deceleration）轮廓减速度是指电机从最大速度减速到静止状态时的减速度。
它也直接影响了电机的响应速度和减速过程的平顺性。
与轮廓加速度类似，较大的轮廓减速度可以实现更快的减速过程，但可能会产生振动和冲击力。
因此，需要根据具体应用选择适当的轮廓减速度。
3. PID参数（Proportional, Integral, Derivative Parameters）PID参数是控制电机位置的重要参数，它们通过调整电流、速度和位置之间的比例、积分和微分关系，实现对电机运动的精确控制。
PID参数的调整需要通过试验和实践，并结合系统的特点和性能要求来确定。
4. 峰值和持续电流（Peak and Continuous Current）峰值电流是电机在瞬间需要的最大电流，持续电流是电机可以连续输出的最大电流。
正确设置峰值和持续电流可以保证电机的正常工作和过载保护。
一般来说，峰值电流应略大于电机的负载要求，持续电流则应满足电机的额定工作要求。
5. 位置死区（Position Deadband）位置死区是指在控制电机位置时，当位置误差小于设定值时，不作出微调，以减少系统频繁振荡和抖动。
较大的位置死区可以提高系统的稳定性，但可能会降低控制的精度。
因此，需要根据具体应用选择适当的位置死区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服控制器的位置模式和速度模式详解
伺服控制器是一种用于控制伺服电机运动的装置，它能够根据特定的指令，将
伺服电机精确地控制在目标位置或目标速度上。
伺服控制器可以通过不同的运动模式来实现位置控制和速度控制，其中位置模式和速度模式是两种常用的控制模式。
位置模式是指伺服电机按照指定的位置进行控制的模式。
在位置模式下，伺服
控制器通过从位置传感器获得测量值，并与给定的目标位置进行比较，计算出误差，并通过控制信号将电机驱动器输出给伺服电机。
这样，伺服电机就能够移动并控制在目标位置上。
在位置模式下，伺服控制器通常采用闭环控制的方法。
闭环控制是指通过不断
测量反馈信号，并与给定值进行比较，实现精确的位置控制。
在闭环控制中，伺服控制器会根据误差信号进行修正，以使得电机运动逐渐接近目标位置。
通过不断修正控制信号，伺服电机可以在允许的误差范围内保持在目标位置上。
与位置模式相比，速度模式是一种更加关注电机运动速度的控制模式。
在速度
模式下，伺服控制器通过从速度传感器获得测量值，并与给定的目标速度进行比较，计算出误差，并通过控制信号将电机驱动器输出给伺服电机。
这样，伺服电机就能够以指定的速度进行运动。
在速度模式下，伺服控制器同样采用闭环控制的方法。
通过不断测量反馈信号，并与给定值进行比较，实现精确的速度控制。
在闭环控制中，伺服控制器会根据误差信号进行修正，以使得电机运动逐渐接近目标速度。
通过不断修正控制信号，伺服电机可以以允许的误差范围内保持在目标速度上。
无论是位置模式还是速度模式，伺服控制器都扮演着关键的角色。
它通过实时
控制电机驱动器输出的信号，使得伺服电机能够按照预定的位置或速度进行运动。
伺服控制器还可以通过调整控制信号的参数，优化电机的性能和响应速度。
除了位置模式和速度模式，伺服控制器还可以支持其他的控制模式，如力模式、力矩模式等。
不同的控制模式适用于不同的应用场景，以满足不同的控制需求。
总结起来，伺服控制器是一种重要的控制装置，能够实现对伺服电机的位置和
速度进行精确控制。
位置模式和速度模式是常用的两种控制模式，它们通过闭环控制的方法，实现对电机位置和速度的精确控制。
伺服控制器的应用范围广泛，可以满足各种工业自动化领域的需求。
