测斜仪使用说明书
Sinco DataMateⅡ测斜仪读数仪手册
上海市浦东新区浦东大道1476号709-715室 Tel: 021-58519445 Fax: 021-58516031
目录
一、Digitilt DataMate．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第1页 读数仪
二、Setting Up．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第4页 安装
注： 中文版说明书仅供中国用户在使用本公司产品时作为参考，内容的解释应以英文版原件 为准。
一、Digitilt DataMateⅡ
DataMateⅡ是什么？
DataMateⅡ是第二代应用于 Digitilt inclinometer 测斜探头（包括水 平、垂直）和测扭探头上的读数仪表。可以在英制与公制之间转 换。 数据储存在 DataMate 中，并通过随机携带的 DMM 软件将数据上 传到 PC，软件的应用方法见说明书：DMM for windows。
8 等１０分钟以便测头的温度与周围的温度一致。这个步骤对于读数的一致性很重 要。
9 开始测量。提起测头到起始深度，观察显示，当读数稳定的时候（您看到三个方 格）按下“ENTER”键记录读数。
记录一个连续的测量
10 Datamate 读数仪蜂鸣响后，提起测头到下一个深度。您刚刚记录的读数现在显 示在底线上。提起测头到下一个深度（显示在显示屏的顶部）等待读数稳定后 按下“ENTER”记录读数。
检查电池电压
从“Utilities”菜单中选择“Batt”，当电池完全充满的时候“Main battery”近似为 6.2V，如果显示低于 5.9v，说明电量不足，需要充电。
为了保持 DataMate 和电池的最佳状态，您应该在每次使用完毕后都进 行充电。请查看“DataMate”维护中关于电池充电的说明。
电子直井测斜仪使用说明书
FloDRIFT电子式直井测斜仪使用说明书一、前言直井钻井作业过程中为防止井斜超标，多采用大钟摆钻具组合与吊打相结合，起钻前投单点测斜仪的作业模式，该模式存在严重的滞后性，不能实时监控井斜；MWD虽能实时监控井斜但价格昂贵；工程技术油田工具公司引进了一种电子式随钻直井测斜仪，该工具具备以下优势：1、随钻测斜，实时读取井斜数据，测量精度达±0.1°；2、测量范围广，最大测量值可达20°；3、电池寿命长，平均使用时间3个月；4、工具结构简单，井下仪器长1.5米，结构简单，工作可靠；5、节约时间，接立柱时测斜，测斜不占用井口时间。
该工具能够实时监控井斜，及时调整钻井参数，提高作业效率，防止井斜超标，在现场应用后效果良好。
二、工具结构FloDRIFT电子式随钻直井测斜仪包含井下仪器与地面设备两部分，实现井斜测量、数据传输、信号解码功能。
图1 井下仪器部分井下仪器部分包含扶正翼、电池总成、液压机构与阀芯组成。
扶正翼保证井下仪器在钻铤内居中，避免仪器震动，保护仪器串；电池总成为测斜探管与液压机构供电；测斜探管内安装传感器测量井斜并对井斜编码，液压机构根据井斜脉冲编码控制阀芯运动；阀芯运动改变泥浆流道面积，产生高低压脉冲信号。
井下仪器串安装在短钻铤内，仪器串悬挂于短钻铤内台阶处，短钻铤长1.5米。
图2 地面设备部分地面解码设备由传感器、防爆盒（为适应海上防爆要求设计）与显示器组成，传感器安装于1502由壬锥头内，通过由壬与高压立管连接，接收脉冲发生器产生的脉冲信号；防爆盒内安装电源适配器与脉冲信号处理器，电源适配器将电源由220V交流转换为24V直流，给显示器供电，脉冲信号处理器将信号处理后发送至显示器；显示器显示测量井斜，输入井深数据，输出测斜报告。
三、工作原理开泵开转激活井下仪器电池，停泵时测斜探管内传感器测量测点井斜并编码，测斜探管控制液压机构向上运动，带动阀芯内蘑菇头动作，改变泥浆流道面积，开泵后，蘑菇头向下运动，测斜探管控制蘑菇头下移速度，从而产生负压脉冲，地面立管压力传感器接收脉冲信号，地面设备解码并显示井斜数据，根据作业需要可以实时测斜。
新科测斜仪的操作方法
新科测斜仪的操作方法
新科测斜仪的操作方法如下：
1. 打开测斜仪的电源开关，等待设备启动完成。
2. 根据需要调整测斜仪的参数，如设置测量单位、校准仪器等。
3. 将测斜仪放置在需要测量的位置，确保仪器稳定并且安装正确。
4. 按下测斜仪上的测量按钮开始测量，或者根据测斜仪的指示进行手动测量。
5. 等待测斜仪完成测量，并且记录测量结果。
6. 根据需要保存测量数据或者将其传输到计算机或其他设备上进行进一步处理。
7. 关闭测斜仪的电源开关，将设备进行适当的保管和维护。
操作新科测斜仪时，需严格按照用户手册上的操作步骤进行，确保正确使用并且得到准确的测量结果。

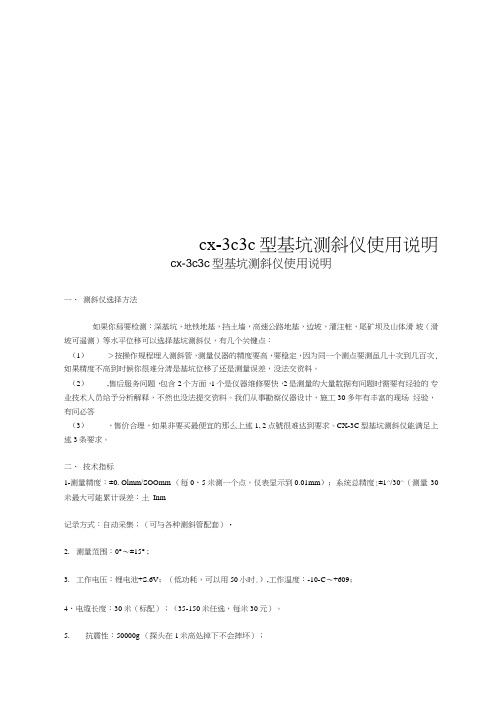

cx-3c3c型基坑测斜仪使用说明
cx-3c3c型基坑测斜仪使用说明cx-3c3c型基坑测斜仪使用说明一、测斜仪选择方法如果你舄要检测：深基坑，地铁地基，挡土墙，高速公路地基，边坡，灌注桩，尾矿坝及山体滑坡（滑坡可遥测）等水平位移可以选择基坑测斜仪，有几个关键点：（1）＞按操作规程埋入测斜管，测量仪器的精度要高，要稳定，因为同一个测点要测虽几十次到几百次, 如果精度不高到时候你很难分淸是基坑位移了还是测量误差，没法交资料。
（2）,售后服务问题，包含2个方面，1个是仪器维修要快，2是测量的大量数据有问题时需要有经验的专业技术人员给予分析解释，不然也没法提交资料。
我们从事勘察仪器设计，施工30多年有丰富的现场经验，有问必答（3），售价合理，如果非要买最便宜的那么上述1, 2点號很难达到要求。
CX-3C型基坑测斜仪能满足上述3条要求。
二、技术指标1-测量精度：±0. Olmm/SOOmm （每0・5米测一个点，仪表显示到0.01mm）；系统总精度:±1^/30^（测量30米最大可能累计误差：土Inm记录方式：自动采集；（可与各种测斜管配套）・2.测量范围：0°〜±15° ;3.工作电压：锂电池+S.6V；（低功耗，可以用50小时.）,工作温度：-10-C〜+609；4・电缆长度：30米（标配）；（35-150米任选，每米30元）。
5.抗震性：50000g （探头在1米高处掉下不会摔坏）；6・接口：USB传输；282传输（双串口更可靠，可接各种计算机.）三、使用方法1、将探头信号接头按槽对准插入仪器面板，打开电源开关，将探头垂宜竖立正中时，显示初始值。
该仪器初始值为零，探头沿滑轮方向左右摆动时，显示数字在初始值左右波动，当探头靠立固定不动时，显示数字稳定不变，说明仪器工作正常。
2、将探头向某一方向倾斜，显示数字向增大方向变动时，规定此方向为正方向，将该方向对准基坑位移方向，顺槽管而下.每间距0・5米读取一个数字。
mems型固定式测斜仪安装使用手册
mems型固定式测斜仪安装使用手册一、产品简介MEMS型固定式测斜仪是一种高精度、高稳定性的测斜设备，采用先进的MEMS技术制造，具有测量精度高、抗干扰能力强、稳定性好等特点。
广泛应用于地质勘探、土木工程、水利工程等领域。
本手册将为您介绍MEMS型固定式测斜仪的安装、使用、维护等方面的内容。
二、安装步骤1.准备工作：确保安装场地平整、干燥，并根据工程设计图纸确定测斜仪的安装位置。
2.开挖基坑：根据设计图纸要求，挖出基坑，基坑深度应满足测斜仪安装要求。
3.安装基座：将基座放入基坑中，调整基座水平，确保基座与坑壁之间紧密接触。
4.安装测斜仪主体：将测斜仪主体放入基座内，连接电源线和信号线。
5.安装保护装置：根据实际情况，选择合适的保护装置，如防护罩、围栏等，以保证测斜仪的安全运行。
6.调试：连接计算机，运行测斜软件，进行设备调试，确保测斜仪正常工作。
三、使用方法1.开机：打开计算机，运行测斜软件，开启测斜仪电源。
2.参数设置：根据工程需求，设置测斜仪的测量参数，如测量范围、测量精度等。
3.开始测量：点击开始测量按钮，测斜仪开始工作。
4.数据采集：在测量过程中，实时采集测斜数据，并保存至计算机。
5.数据处理：测量结束后，对采集的数据进行处理，生成测斜曲线和报表。
四、注意事项1.测斜仪安装和使用过程中，应避免剧烈震动和撞击，以免损坏设备。
2.定期检查测斜仪的电源线、信号线和连接部件，确保连接牢固、无损坏。
3.保持测斜仪周围环境清洁，避免灰尘、水滴等影响设备正常工作。
4.禁止在测斜仪附近使用强磁场设备，以免干扰测斜仪的正常工作。
五、故障处理1.若测斜仪无法正常启动，检查电源线、电源开关等，确认是否电源故障。
2.若测斜仪显示异常，检查信号线、传感器等，确认是否信号故障。
3.若测斜数据异常，检查测量参数设置、传感器等，确认是否设置错误或设备故障。
六、维护与保养1.定期对测斜仪进行清洁和保养，确保设备外观整洁、无损坏。
XB338滑动式测斜仪使用说明书
XB338 –2型滑动式测斜仪一、用途XB338-2型智能数显滑动式测斜仪是以进口敏感元件为测斜装置，与XB338型智能数显测斜仪表组成测斜系统。
其内部是以伺服（即力平衡式）为基础的测量系统，其特点精度高、稳定性好、分辨率高，广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化。
是需要观测测量工程中必要的精密测量仪器。
二、主要性能技术指标。
测量范围：0～±53°（与地垂线的夹角）分辩率：°系统精度: ∠500mm系统总精度：∠±6mm/30m线性：±%(30°以内)重复性：±%导轮间距基准：500mm测杆尺寸：φ30×660mm测杆重量：仪表重量：（包括可充电电池）电源消耗：200mA（不使用背光灯）可连续使用30小时300mA（使用背光灯）可连续使用16小时数据分组：001-255组断电数据：保存时间10年使用环境：-20℃～60℃抗渗: 300m(全方位防水防震)抗震:20000g(敏感轴方向,其中g为1个单位的重力加速度)三、工作原理在岩土工程领域，测斜仪主要用于测量土体运动，诸如：可能产生在不稳固边坡（滑坡）或挖方过程中周围的侧向运动等。
也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置和偏差，以及在回填、筑堤和地下储罐中土体的沉陷等。
所在这些场合，通常要安装一根测斜管，将其安装在地下的钻孔内或将管浇筑在混凝土的结构中，也可将管埋在筑堤之中。
该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。
探头连在和读数仪相连的电缆的一端，用于观测与测斜相关联的竖直（或水平）倾斜量，并以这种方式测量由土体运动所引起的任何倾斜量的变化。
为了获得安装测斜管的土体周围一个全面的观测报告，必须沿测斜管进行一系列倾斜测量。
常规的测斜探头有两组滑轮，距离相隔米，测试前，先把测管标明方向，测杆标明A+、A-，使计算数据一致。
固定测斜仪用户使用说明书
固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。
为了满足市场的需求，万新公司成功开发了固定式测斜系统。
2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。
固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。
固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。
地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。
探头之间的连接可根据实际的需求来进行调节。
在地层滑动监测中，偏移和移动是必须监测的两个物理量。
偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。
固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。
总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。
固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。
由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。
机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。
过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。
固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。
【测斜读数仪及探头使用说明】
测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。
二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。
每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。
测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。
其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。
当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。
测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。
在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。
测斜探头是灵敏测量仪器，应小心操作。
1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。
探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。
必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。
控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。
mems型固定式测斜仪安装使用手册
mems型固定式测斜仪安装使用手册摘要：一、前言- 测斜仪的用途与重要性- 本文的目的与结构二、MEMS 型固定式测斜仪的概述- 定义与分类- 工作原理- 特点与优势三、MEMS 型固定式测斜仪的安装- 准备工作- 安装步骤- 安装注意事项四、MEMS 型固定式测斜仪的使用- 操作步骤- 数据处理与分析- 使用注意事项五、MEMS 型固定式测斜仪的维护与保养- 日常维护- 定期检查- 故障排除六、结论- 总结MEMS 型固定式测斜仪的优点与不足- 展望未来的发展趋势与前景正文：一、前言测斜仪是一种用于测量地面、建筑物、道路等地形地貌的设备，对于工程测量、地质勘探、环境保护等领域具有重要的应用价值。
近年来，随着科技的进步，MEMS 型固定式测斜仪逐渐成为了一种新型的测斜仪，它具有测量精度高、稳定性好、操作简便等优点，受到了广泛的关注与青睐。
本文将围绕MEMS 型固定式测斜仪的安装与使用，详细介绍其相关知识和操作步骤，以期为读者提供参考和指导。
二、MEMS 型固定式测斜仪的概述1.定义与分类MEMS 型固定式测斜仪是一种基于微电子机械系统（MEMS）技术，利用倾斜传感器测量地面或建筑物的倾斜角度和倾斜速度的设备。
根据测量原理和应用领域的不同，MEMS 型固定式测斜仪可分为多种类型，例如倾角传感器型、加速度计型、陀螺仪型等。
2.工作原理MEMS 型固定式测斜仪的工作原理主要是通过倾斜传感器检测微小角度的变化，进而计算出倾斜角度和倾斜速度。
具体而言，当测斜仪安装在待测物体上时，倾斜传感器会受到物体的微小倾斜扰动，从而产生相应的电信号。
通过对这些电信号进行放大、滤波、模数转换等处理，可以得到测斜仪的倾斜角度和倾斜速度信息。
3.特点与优势与传统的测斜仪相比，MEMS 型固定式测斜仪具有以下特点和优势：（1）测量精度高，可达0.01°或更高；（2）稳定性好，抗干扰能力强，适用于各种恶劣环境；（3）响应速度快，能够实时监测倾斜变化；（4）体积小，重量轻，安装简便，便于集成到各种应用系统中。
GN-1测斜仪
GN-1型测斜仪使用说明GN-1型测斜仪使用说明本使用说明仅适用于本公司生产的GN-1型测斜仪，型号为GN-1。
1用途GN-1型测斜仪广泛适用于测量土石坝、面板坝、岩体边坡、土建基坑、路基等结构物的水平位移，该仪器配合测斜管可反复使用。
测量时被测值由手持遥控器选定存入读数仪，传输给计算机，计算出位移量并绘制管形图，无纸化操作。
测斜仪采用的是耐冲击型倾斜传感器，承载电缆为带钢芯表面镶有标尺的聚胺脂电缆。
测斜仪具有智能识别功能。
2规格及主要技术参数3结构及工作原理3.1结构GN-1型测斜仪由倾斜传感器、测杆、导向定位轮、信号传输电缆及绕盘等组成，可用本公司生产的GN-103A型读数仪读取测量数据，并将测量数据传输给计算机。
3.2工作原理在需要观测的结构物体上埋设测斜管, 测斜管内径上有两组互成90 °的导向槽，将测斜仪顺导槽放入测斜管内，逐段一个基长(测点间距)进行测量。
测量数据经计算即可描述出测斜管随结构物变形的曲线，以此可计算出测斜管每个基长上的轴线与铅垂线所成倾角的水平位移。
图1 图2如图1所示：测斜仪以铅垂线为轴，倾向高端导向轮一侧读数增大(+X)，倾向另一侧读数减小(-X)。
3.3计算方法3.3.1公式当被测结构物体发生倾斜变形时，带动测斜管同步变形，测斜仪将测量测斜管轴线与铅垂线所成的倾角，并换算成水平位移量，其位移量S i与输出的读数F i具有如下关系： S i = L×Sin(a + b×F i + c×F i2 + d×F i3)式中： S i—测斜管轴线在i点与铅垂线的倾斜量(水平位移)，单位为mm；F i—测斜仪在i点的实时测量值，单位为F；a﹑b﹑c﹑d—测斜仪的标定系数；L—测量标距。
测斜管轴线与铅垂线的总倾斜量：S = S1 + S2 + S3 + S4 + ....... (图2)式中：S—各测点测值求和后，测斜管轴线的总倾斜量(水平位移)，单位为mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3．测头与电缆接头在加橡皮圈拧紧盖帽后测量,主要靠端面密封,在测量完后不要每次拆卸。要使测头与电缆一起拿走,减少拆卸次数,也就减少了测头进水的可能。
4．测量过程中应保持电缆的宽松,避免电缆的强行扭曲;在靠近显示仪表处,最好用重物压住电缆,防止拉动线端接线叉,也防止有水顺着电缆流向显示仪表。
以下列举常用的报表格式:
表2水平位移监测当日原始记录表
测孔编号：测斜仪编号：率定系数f：
测量日期：测读时间：测读人：
点号
深度
读数
0
7.0
71
-425
-354
496
10.42
10.42
1
6.5
83
-441
-358
524
11.00
21.42
2
6.0
24
-380
-356
404
8.48
29.90
3
5.5
-18
e测斜管周围与土体结合不密实。
联系地址:南京市西康路1号
河海大学土木院结构工程实验室
邮编：210024
电话：025－83786538（办）
联系人：陈建宁025－83728525（宅）13951028657
朱碧田025－86509447（宅）13182961401
电子信箱:zhubitian@
使用说明书
河海大学建工仪器部
2005年10月修订
BC-1型应变式测斜仪使用说明
一．用途
BC-1型应变式测斜仪可用于土基内部各土层水平位移的测量。与预埋在土体或结构中的柔性测斜管相配合,用以对土坝、露天矿、建筑施工中的基坑开挖、打桩时所引起的对周围各种地下管线及建筑物影响等方面的监测。也可用于各种建筑物如高层建筑、桥梁公路、闸门等由于地基不均匀沉陷以及外力作用引起的倾斜、变形方面的监测。至今,国内外已有多种传感原理的测斜仪,有伺服扰性摆加速度计式、伺服石英扰性摆加速度计式、差动变压器式、差动电容式、电阻应变式、钢弦式等,尽管原理不尽相同,但外形结构及使用方法原则一样。
a测头或电缆接头处进水或受潮绝缘降低。
b电缆断线,断股,接线叉与显示仪接线柱接触不良。
c显示仪内部进水,接线柱上锈,潮湿。
●当测得读数虽能稳定,但使测头倾斜读数并无大变,可能的原因为:
a测头已遭撞击,应变梁已产生塑性变形而失效。
b电缆或测头内部断线,特别是A,C线,应变桥失去桥压供给。
8.测斜管故障分析
-329
-347
311
6.53
36.43
4
5.0
-65
-284
-349
219
4.60
41.03
…
表3水平位移监测成果报告
测孔编号：测孔位置：孔深：
测量日期：测量时间：计算人：
深度
标高
较昨日程m
坑内
mm
50
40
30
20
10
-10
-8
-6
-2
-4
4
2
0
注:
①ZW2000型电阻式位移仪中所存储的多个测孔原始数据是一次性传入计算机Excel中的,传入后,需将每个孔的数据分拆开来形成该孔的原始记录表。
附：可提供下列土木工程仪器
XP02型振弦式频率测定仪(带波形输出)
XP05型振弦式频率测定仪(带测温)
XP99型振弦式频率测定仪(自动巡检,计算机控制)
XD20X型自动选点箱(与XP99配用)
Zw2000型电阻式位移仪(测斜、测力和位移、静力触探等)
SC30、SC50型水位沉降仪
2．用万用电表测量电缆引出线的四根芯线的阻值,可将两组阻值在120Ω左右的引出线分别接在应变仪接线柱的A,C和B,D接线柱上,或按图3所示的引出线色标或字标连接。
3.按使用的应变仪的使用说明,调整好应变仪使其处于测量状态。
4．测斜的正指向,是指测斜仪测头导向轮上端向变形方向倾斜时示值为正数或趋正的指向,反相则减小或趋负。如果需要变更正负号,则可将接线柱上B、D互换即可。在第一次确定接线方式后,以后就不能再改变了,以防出错。通常在出厂前,A,B,C,D在线上已经标明了。
二．测量原理
用恰当的方法在被测土体内部埋入一种柔性的测斜管,测斜管内部有两组互成90o的导向槽,固定在测斜仪上的一组导向轮沿测斜管导向槽上下移动,可测出测斜管每段管轴线与铅直线方向所成的倾角,从而可以计算出测斜管轴线的空间位置,如测斜管与土体变形一致,则可知土体变形的情况。
三．应变式测斜仪构造及工作原理
六．记录表格
如果用普通静态电阻应变仪来测读,需要人工读数记录,人工进行资料整理后做成报表或曲线图上报。我校研制生产的ZW2000型电阻式位移仪,是专为应变式测斜仪设计的测读显示仪表,它采用多项先进技术,可实现数据采集,存储,传输一体化,大大节约了时间与劳力,并可直接在计算机上利用Excel完成后续工作。是目前最实用和最受欢迎的测斜仪测读仪表（详情见《ZW-2000电阻式位移仪使用说明书》）。
b测头外壳与ABCD任一线绝缘电阻应>50M。
c单独测量电缆两端每线导通电阻< ,心线与心线之间,心线与金属屏蔽层之间绝缘电阻>50M。
●替代检查法
a用短电缆(测头附件)代替长电缆接入以排除电缆故障。
b用简易标定器(仪表附件)代替测头与电缆接入显示仪表,以排除显示仪表的故障。
7.测斜仪故障分析
●当测得读数乱跳,漂移,报警时,可能的原因为:
②本仪器所监测的是相对变化量。在基坑开挖前,因测斜管的埋设本身就不可能完全铅直,因此必须仔细测得首页原始记录表,其 值将成为开挖后每天水平位移监测成果报告的初始基准,即比较的依据。
③深度—水平位移发展曲线可在Excel的图标向导中选”XY散点图”作出。
七．注意事项
1．肉眼检查仪器外观。测头外壳应无严重损伤，螺丝应紧固,导向轮转向应灵活。
5．测头置入测斜管时,使导向轮完全进入管中的导向槽内。导向轮正向与被测位移坐标正向一致时测值为 否则为 。之后根据电缆上标明的长度记号，每500mm测读一次管轴线倾角(应变值)。
当测斜管下部固定在基岩内部时（埋入基岩应大于500mm），可假定基岩平面没有位移。此时测量可自下而上每500mm测读一次直至管口。
2n???????n?就是我们所需要的有效结果了参照图4可知对应于第n个测点那个小三角形的水平直角边长nnxf????由于第n1个测点的测量是建立在nx?的端点上的于是从孔底或孔的起始测点算起012nxxxxx???????????这个x??就是我们当时测得的第n个测点相对于初始值的实际相对位移量
BC-1型应变式测斜仪
四．型号,规格及技术指标
本测斜仪的型号,规格及主要技术指标如表1所示：
表1
规格代号
尺寸参数
连杆直径
标距
500
总长
650
量程
±10°
输出敏感度
≈2000
率定常数
≈ 或≈
线性度误差
<1%F·S
绝缘
≥
五．测量步骤,计算公式及记录表格
1．将电缆插头插入测头的插座内,键与槽要对准,轻松插入,要放入防水橡皮垫圈,旋紧盖帽,用扳手将盖帽拧紧,以防漏水。注意:拧紧过程中,测头外壳与电缆接头应相对固定,不能相互转动,防止内部连线旋绞,只可旋紧盖帽。
测斜管的质量不好或埋设、绑扎方法不对将直接导致检测成果失准,其影响很可能大于测斜仪本身的误差,严重时还可能造成测头的毁损。
a测斜管未封底盖,中间挖破,平时未加上盖。
b测斜管底端埋设不够深,或端点未固定,产生滑移。
c测斜管十字槽方向对得不准。
d测斜管导向槽不光洁,截面或接头处衔接不平直,造成扭转甚至跳槽。
式中：f－测斜仪率定常数,由率定给出,单位为
(产生1个微应变增量时,标距L两端的相对位移量)。
测量整个测管轴线水平移动的方法是将测管轴线分成若干段,每段长度等于测头标距L(500mm)。测头引出电缆上标有长度标誌,用以确定测头在测管里的位置。长度分划以测头下部导向轮为零点,每隔500mm标明长度记号。逐段(每500mm)提升或放下测头,测出各段两端点在水平面上的相对位移,便得到管轴线各点某方向的变形量,沿测量管两对互成90°的导向槽进行同样的测量,便可知测管轴线各点在水平面上两个互相垂直的X,Y方向(导向槽方向)的位移量。
测斜仪由敏感部件、壳体、导向轮、引出电缆及显示仪表组成。图1为测头。
敏感部件由应变梁及重锤组成一个弹性摆。梁上贴有组成全桥的电阻应变片（四片）。如图2,图3所示。
应变片R1,R2贴在应变梁的一侧,R3,R4贴在另一侧,位置与R1,R2对应。当测头与铅直轴倾斜一角度时（见图2）,这时应变梁产生弯曲变形,R1,R2两应变片承受拉应变,而R3,R4两应变片产生与R1,R2应变片应变量相等的压应变。采用静态电阻应变仪可以测得应变梁的这一应变值设为 ,由力学知识可知,它与转角 的正弦成正比,设测头标距（两导向轮间的距离）为L,则可测得测头两导向轮间水平方向的相对位移
b.测头在铅直状态下调零后,使测头作±10°的正反向倾斜,显示测读数变化为± 左右。
c.对某个测孔的一个测程重复进行两遍以上测读,各点读数基本重合。
d.已经过正反测程的测读, 近似常数。
6.当测读数不稳定或有其他异常时可进行以下检查:
●万用电表检查法
a量得A-C,B-D对角均为 ,而电桥一臂例如AB应为 。
如测管底部悬挂(未与基岩固定)此时应自管口往下进行测量,测管管口段500mm高度范围内,应浇在混凝土镇墩内部,以保证管口段转角的稳定性。墩台上应设有位移测量标点,以便外部观测,修正起始点的位置。
为提高测量精度,消除测量设备的系统误差,应在每个测孔自始至终逐点正测一次,然后测头调转180°反测一次,在每个测点(即每个高程)取得 和 两次读数,从而算出以下两个结果:
