机械加工工艺与工装夹具 2.2 典型机床夹具(教案)
机械加工工艺规程与机床夹具设计指导书资料.doc
《机械加工工艺规程与机床夹具》设计指导书青岛职业技术学院海尔学院一、机械加工工艺规程与机床夹具设计指导(一)设计的目的与要求1.设计的目的“机械制造工艺学”与“机床夹具设计”课程设计是机械类学生重要的实践性环节之一｡本课程设计主要培养学生学会综合运用所学的知识来分析处理生产工艺问题的能力,学生通过工程性设计,掌握机械加工工艺规程设计和机床夹具设计的方法｡进一步巩固有关的理论知识,并提高独立工作的能力,为将来从事专业技术工作打好基础｡通过本课程设计,应使学生在下述各方面得到锻炼:(1)熟练地运用机械制造工艺学､机床夹具设计和其它有关先修课程中的基本理论,以及在生产实习中学到的实践知识,正确地分析和解决一个零件在加工中基准的选择､工艺路线的拟定以及工件的定位､夹紧等问题,从而保证零件制造的质量､生产率和经济性｡(2)通过夹具设计,进一步提高学生的结构设计能力,能够根据零件的加工要求,设计出高效､省力､既经济合理,又能保证加工质量的夹具｡(3)进一步提高设计计算､制图能力,能比较熟练地查阅和使用各种技术资料,如有关国家标准､手册､图册､规范等｡(4)在设计过程中培养学生严谨的工作作风和独立工作的能力｡2.设计的要求设计题目为:设计某个零件的机械加工工艺规程和某道工序的专用机床夹具｡生产纲领为中批或大批生产,零件难度为中等复杂程度｡设计的零件由指导教师选定,经教研室主任审查签字后向学生下达课程设计任务书｡每位学生应完成的具体内容为:(1)编制机械加工工艺过程卡1套及主要工序的机械加工工序卡若干张;(2)绘制零件毛坯图1张;(3)设计主要工序用专用夹具1套,绘制夹具总装配图1张及主要零件图若干张;(4)撰写设计计算说明书1份;(5)撰写夹具使用说明书1份｡为了搞好本课程设计,首先要求学生充分认识本课程设计的重要意义,以严肃认真的态度参加设计,独立完成各项内容｡设计过程中要求学生积极思考,主动提出各种不同方案进行比较,广泛查阅参考资料,认真､细致､正确地进行设计计算,严格按照制图标准绘图｡要求所完成的设计应是技术上较先进､经济合理且切实可行的,设计图样､工艺文件应做到正确､清晰､完整､统一｡设计说明书内容全面､语言简练､文字通顺､字迹工整｡3.设计进度与考核设计的总学时数一般为3周左右,其进度大致分配如下:(1)熟悉被加工零件及题目,确定工艺路线,填写工艺过程卡及工序卡约占30%;(2)画毛坯图约占7%;(3)确定专用夹具方案,绘制总装配图及主要零件图约占42%;(4)编写设计说明书､夹具使用说明书约占14%;(5)准备及参加答辩约占7%｡每位学生完成了规定的任务后参加答辩,答辩方式可根据具体情况由教研室安排,学生设计成绩主要依据完成的工艺文件水平､夹具图样的质量､设计说明书的质量､答辩成绩及设计态度与工作作风等方面综合评定｡(二)机械加工工艺规程设计指导1.熟悉原始资料并对零件进行工艺性分析学生在得到设计课题后,应首先对零件进行工艺分析,其主要内容包括:(1)熟悉零件在机器中的作用及工作条件,分析研究零件的形状､大小及结构特点｡(2)审查并分析研究零件图样的技术要求､公差制定的依据,找出其中主要技术要求和关键技术问题｡(3)分析研究零件各加工表面的尺寸､形状及位置精度､表面粗糙度等要求,分析研究零件的设计基准｡(4)分析研究零件的材料､热处理及机械加工的工艺性等方面的问题｡2.选择零件毛坯的类型,画毛坯图工艺设计时,毛坯的选择是指确定毛坯的材料､种类､制造方法以及余量确定后毛坯的形状与尺寸,并画出毛坯图｡(1)选择毛坯的类型毛坯的种类很多,有铸件､锻件､焊接件､锻焊件､型材等｡影响毛坯选择的因素很多,主要考虑下列几方面:1)零件图样规定的材料及机械性能根据零件图样规定的零件材料(牌号及标准号),毛坯的种类一般可大体确定｡例如,材料为铸铁､铸铝或青铜的零件,一般应选择铸造毛坯｡至于钢质零件还要考虑到机械性能的要求｡简单的小尺寸件可用型材,尺寸较大､形状简单的一般选择锻造毛坯,形状复杂的选择铸造毛坯｡2)零件的结构形状及外形尺寸例如,常用的各种阶梯轴,若各台阶直径相差不大,可以直接选取圆棒料,若直径相差较大,为减少材料消耗和机械加工劳动量｡宜选用锻造毛坯｡至于一些非旋转体的板条形钢质零件一般多为锻件｡尺寸较大的零件,一般只能选取毛坯精度和生产率都比较低的自由锻造和砂型铸造｡而中小型零件,则可选择模锻､精锻､压力铸造等先进毛坯制造方法｡3)生产纲领的大小当零件生产纲领较大时,应采用精度与生产率都比较高的毛坯制造方法｡通过提高毛坯精度使毛坯的形状与尺寸尽量与成品接近,力求实现少切屑或无切屑加工｡在单件小批生产时,应尽量采用型材或用型材焊接件｡4)零件制造的经济性和现有生产条件选择毛坯应使材料费用､毛坯制造费用和零件加工费用之和为最小｡5)尽量选用先进的毛坯制造工艺｡(2)确定毛坯形状､大小毛坯的形状应尽可能接近零件的最终形状,从而减少机械加工工作量,节约金属材料,但必须考虑到毛坯制造时的工艺要求(如泥芯的安放,分型面的选择等),在毛坯的孔､槽､凹坑等表面应加上必要的拔模斜度,对毛坯制造中难以做出的小尺寸孔､槽､凹坑应做成实体,由机械加工来实现｡毛坯的大小可根据零件来确定,毛坯图上不加工表面的形状､尺寸应与零件图上一致,加工表面之间的尺寸应在零件图上相应尺寸上加上加工总余量｡为了保证零件的机械加工要求,有时必须考虑增加设计工艺凸台､工艺孔等｡(3)规定毛坯的精度等级铸造毛坯的尺寸公差按GB6414—86分为16级,用“CT×”表示｡加工余量(代号“AM”)为A ､B､c､D､E､F､G､H和J9个等级｡锻造毛坯分为精密模锻､模锻､自由锻,自由锻毛坯分为E ､F两个等级｡设计时应根据下列因素来选定毛坯的精度等级｡1)毛坯对装夹可靠性的影响;2)对定位误差的影响;3)对实际加工余量的影响;4)对最大切削力和所需要的夹紧力的影响｡在总的精度等级选定以后,如果零件上某一部分的加工精度要求较高(或较低)还可以局部提高一级(或降低一级)｡(4)确定加工表面的总余量确定加工表面的总余量有两种方法,一种是按照毛坯的精度等级查表,另一种是按照各加工工序的余量计算总余量｡具体计算方法在机械制造工艺学课程中已详细讲述｡对有较长实践时间的人还可以接经验确定｡(5)给定毛坯的技术要求按照零件的工作要求和加工要求来确定毛坯的技术要求,主要是指毛坯制造方面的技术要求｡(6)绘制毛坯图1)绘图方法绘制毛坯图时,应先用双点划线绘出零件的主要结构要素,然后在零件图各加工表面上加上加工总余量,毛坯轮廓应以粗实线表示,对一些小尺寸､孔､槽､凹坑等应按尺寸画出,如不能画出,应标出其位置大小,以便在毛坯制造时提醒工人注意,在这些部位不得有气孔夹杂等｡2)标注尺寸毛坯图上,其不加工表面的尺寸应按照零件图上相应的尺寸进行标注｡加工表面应标注加上总余量以后的表面尺寸,相应的零件尺寸加括号标注在毛坯尺寸之下(只标注基本尺寸,如Φ300)｡毛坯图上需要检验的主要尺寸应标注公差,其公差值应根据毛坯的精度等级查表,一些次要尺寸可不标注公差｡各加工表面的加工总余量也应在毛坯图上分别标出｡3)标注技术要求在毛坯图上应标注材料及必要的技术条件,毛坯制造的分型(模)面,圆角半径和拔模斜度等｡3.拟定零件的机械加工工艺路线零件工艺路线的拟定是制定工艺规程总体布局的非常关键的一步,其主要任务是选择定位基准,选择各个表而的加工方法和加工方案,划分加工阶段,拟定工艺路线及工序组合｡(1)定位基准的选择选择定位基准必须从零件整个工艺过程的全局出发,根据粗､精基准的选择原则｡具体情况具体分析｡使先行工序为后续工序创造条件,使每个工序都有合适的基准和定位夹紧方式｡当有基准转换时,要分析其对加工精度的影响｡(2)确定各加工表面的加工方法及加工路线选择零件表面加工方法时,要首先根据表面种类和技术要求,先确定零件上精度要求和表面粗糙度要求较高的主要表面的最终加工方法和各先导工序的预加工方法,组成加工路线,再确定次要表面的加工路线｡有几种加工方法和路线可供选择时,应综合考虑各方面的因素,经分析比较后,再从中选择比较合理的加工方案｡(3)拟定工艺路线1)加工阶段的划分机械加工工艺过程一般可分为粗加工､半精加工和精加工三个阶段,当有些零件精度和表面粗糙度要求很高时,还需要增加超精加工和光整加工阶段｡在拟定零件工艺路线时,一般应划分加工阶段,但具体运用时叉要灵活掌握,不能绝对化｡例如,对于一些毛坯质量高,加工余量少,加工精度要求较低而刚性又较好的零件,则不必划分阶段｡又如对于一些刚性好的重型零件,由于装夹吊运费工费时,往往也不分加工阶段,而在一次装夹中完成表面的粗､精加工｡2)加工顺序的安排安排加工顺序时,应遵循先粗后精,先主后次,先基面后其他及先面后孔的原则｡如对于箱体､支架类零件,应遵循先面后孔的加工顺序,即先加工平面,后加工孔｡安排加工顺序还要考虑到车间设备的布置情况｡当设备呈机群式布置(把相同类型机床布置在同一区域)时,应尽量把相同工种安排在一起,避免工件在车间内往返流动｡当机械加工顺序确定后,再在其中合理地安排热处理工序,检验工序和其他辅助工序｡除检验工序以外的辅助工序主要有划线､清洗､防锈､表面处理､去毛刺等｡它们一般可作如下安排｡①划线工序一般安排在机械加工之前或加工工序之间;②油漆工序主要用于铸造的箱体､床身等基础零件,在内外表面粗加工及时效处理后,即可安排清理型砂､毛刺､然后涂底漆｡③去毛刺､倒棱工序安排在机械加工完成后,特别是经过铣削或刨削加工的工件｡④发蓝､发黑及表面涂镀等表面处理工序,一般安排在工艺过程的最后进行｡⑤在零件精加工或光整加工后,最终检验前应安排清洗工序,在零件成品入库前要安排清洗上油工序｡(4)工序的组合在确定加工顺序后,还要把加工内容进行适当的组合｡以形成以工序为单位的工艺过程｡在工序的组合中,主要应考虑以下几个方面:1)几个工步是否能在同一机床上加工,以及是否需要在一次安装中加工,以保证高的相互位置精度｡对于有较高相互位置精度要求的一组表面,应安排在一个工序内加工｡与主要表面有位置关系的次要表面(如外圆上的沟槽､键等)也应安排在同一工序之中｡2)是用工序集中原则还是采用工序分散原则来组合工序｡工序集中与工序分散各有特点｡在工序组合时,工序集中与分散的程度,即工序数目的多少,主要取决于生产规模和零件的结构特点及技术要求｡由于工序集中的优点较多,现代生产和发展多趋向于工序集中｡在工序组合过程中,对初步选定的加工顺序或基准可能还要作个别变动｡这种相互影响､不断修改的情况,在拟定工艺过程中是不可避免的｡4.工序设计零件机械加工工艺路线拟定后,就要对其每一工序进行设计,具体包括确定每一工步的加工余量､计算工序尺寸及公差､选择机床及工艺装备､确定切削用量以及计算工时定额等项工作内容｡(1)加工余量的确定根据工艺路线的安排,要求逐工序､逐表面地确定加工余量｡一个表面的加工总余量,应为该表面各工序的加工余量之和｡其工序间尺寸公差,可根据加工的经济精度利用查表法查得｡在用查表法选择工序间加工余量时应注意以下问题:1)表中数据是基本值,对称表面(如轴或孔)的余量是双边的,实际切削层厚度是余量的一半｡非对称表面的余量是单边的,等于切削层的厚度｡2)决定加工余量时,应考虑到机械加工和热处理过程中零件可能发生的变形,否则可能产生废品｡3)决定加工余量时应考虑到被加工零件的大小｡零件愈大,则加工余量也愈大｡另外还应考虑工件装夹的情况｡(2)工序尺寸的计算零件某一表面最后一道工序的工序尺寸及公差是零件的设计尺寸及公差,各中间工序的工序尺寸及公差均要通过计算确定｡当工序基准与设计基准重合时,其工序尺寸及其公差的确定比较简单,只需考虑各工序的加工余量和工序所达到的加工精度｡计算顺序是由最后一道工序开始往前推算,一直推算到毛坯尺寸大小｡如外圆和内孔表面的工序尺寸及公差的计算即属于这种情况｡当工序基准与设计基准不重合时,工序尺寸及其公差的确定需利用工艺尺寸链原理来进行分析和计算｡必须注意,若在工序间安排检验时,如测量基准与设计基准不重合,也应用尺寸链进行计算,以确定检验尺寸及公差｡并注意防止产生“假废品”｡(3)机床及工艺装备的选择在工艺文件中,需要规定每一工序所使用的机床及刀具､夹具､量具｡机床及工艺装备的选用应当既要保证加工质量,又要经济合理｡在成批生产条件下,一般是采用通用机床和专用工艺装备｡(4)切削用量的确定在工艺文件中,还要规定每一工步的切削用量,切削用量可查表选择｡其步骤为:1)由工序余量确定背吃刀量｡全部工序(或工步)余量最好在一次走刀中去除;2)按本工序加工表面粗糙度确定进给量;3)确定切削速度,并按机床实有的主轴转速表选取接近的主轴转速;4)最后检验机床功率｡(5)时间定额的确定时间定额是完成某一工序所规定的时间｡定额的制定应考虑到最有效地利用生产工具,并参照工人的实践经验,在充分调查研究,广泛征求工人意见的基础上｡实事求是地予以确定｡在成批生产中单件计算时间Tc=Tb+Ta+Ts+Tr+Te/n(min)式中:Tc为单件计算时间,Tb为基本时间,可用计算方法求出,Ta为辅助时间,可参阅有关手册中的时间定额表查出,Ts为布置工作地时间,一般按作业时间的2%~7%计算;Tr为休息与生理需要时间,一般按作业时间的2%~4%计算;Te为准备与终结(简称“准终”)时间,n为每批的件数｡在大量生产中,由于n的数值大,Te/n可以忽略不计,所以Tc=Tb+Ta+Ts+Tr在计算出每一工序的Tc后,还必须对各个工序的单件计算时间进行平衡,具体方法是首先计算出零件的年生产纲领所要求的单件时间TdTd=60Tη/N (min)式中:T为年基本工时,N为零件的年产纲领,η为设备的负荷率,一般取0.75~0.85｡将每个工序的Tc与Td进行比较,若Tc大于Td在一倍以内,可采用先进刀具､适当提高切削用量､采用高效加工方法缩短工作行程等措施,缩短Tc;若Tc大于Td二倍以上,则可采用增加顺序加工工序或增加平行加工工序的方法来成倍地提高生产率,缩短Tc;对于Tc小于Td的工序,因其生产率较高,则可采用一般的通用机床及工艺装备,来降低成本｡5.填写工艺文件工艺规程制订后,要以表格的形式确定下来,作为指导工人操作和用作生产､工艺管理等各种技术文件的依据｡机械加工工艺规程卡片的种类很多,在单件小批生产中,一般只填写简单的工艺过程卡片｡在大批､大量生产中,每个零件的每个工序都要有工序卡片｡中批生产中只要求主要零件的每个工序有工序卡片,而一般零件仅是关键工序有工序卡片｡工艺文件填写应符合以下基本要求:(1)内容要简要､明确｡(2)文字正确,应用国家正式公布推行的简化字｡字体应端正､笔划清楚,排列整齐｡(3)所用术语､符号､计量单位等,应符合有关标准｡(4)“设备”栏一般填写设备的型号､名称,必要时还应填写设备编号｡(5)“工艺装备”栏内填写各工序(或工步)所使用的夹､辅具和刀､量具｡其中属专用的,按专用工艺装备的名称(编号)填写;属标准的,填写名称､规格和精度,有编号的也可填写编号｡(6)“工序内容”栏内,对一些难以用文字说明的工序或工步内容,应绘制示意图｡绘制工序图应符合下列要求:(1)根据零件加工情况可画基本视图､剖视图､局部视图等,允许按相对比例绘制｡(2)为表达直观,其位置应符合加工时的实际状态｡(3)加工面用粗实线表示,非加工面用细实线表示｡(4)应标明定位基准､加工部位､精度要求､表面粗糙度､测量基准等｡(5)定位和夹紧符号按JB/T5061---91《机械加工工艺定位､夹紧符号》的规定选用｡(三)专用夹具设计指导要求学生设计一套主要工序的专用夹具,具体的设计项目可根据工件的特点和加工的需要,由指导教师给定｡夹具设计的具体步骤如下:1.明确设计任务,收集有关资料进一步了解指定工序的加工技术要求､加工余量､切削用量､前后工序之间的联系以及该工序所用设备的主要技术参数､安装夹具部位的有关尺寸,收集有关夹具设计的技术资料,如夹具零部件的标准､典型夹具图册等｡2.确定夹具的结构方案,绘制结构草图夹具设计方案的主要内容包括:(1)确定工件的定位方式及定位元件的结构,计算定位误差｡(2)确定刀具的对刀､导向方式,选择对刀､导向元件｡(3)确定工件的夹紧方式､夹紧力的方向和作用点的位置,计算夹紧力,选择合适的夹紧机构｡(4)确定其他元件或装置的结构形式,如连接件､分度装置等｡(5)协调各装置､元件的布局,确定夹具体结构尺寸和夹具体的总体结构,必要时,对夹具体进行刚度､强度验算｡在确定夹具设计方案时应遵循“确保加工质量,结构尽量简单,操作省力高效,制造成本低廉”的原则｡应多考虑几个总体方案,通过分析比较,从中选择最佳方案｡3.加工精度分析在夹具结构方案确定后,要把有关尺寸公差及相互位置精度要求确定下来,然后根据本工序加工要求,分析夹具中影响加工精度的因素,进行必要的误差分析与计算,以验算结构方案中有关尺寸的公差配合及相互位置精度要求是否合理,便于在绘制正式图样之前能发现问题并得到及时解决｡夹具结构中影响加工精度的因素主要有:(1)定位误差△D;(2)夹紧误差△J;(3)对刀(或引导)误差△T(4)夹具安装误差△A;(5)加工方法误差△G｡为了保证工件的加工要求,总误差应不超出工件公差δK,即△∑=△D+△J+△T +△A +△G≤δK4.绘制夹具装配图设计方案确定后,便可绘制夹具装配图｡在绘制夹具装配图时应注意以下各点:(1)夹具装配图应按国家标准GB/T14690—93规定比例绘制｡除特殊情况外,尽量按1:1比例绘图,使装配图有良好的直观性｡(2)夹紧机构应处于“夹紧”位置上,必要时应绘出夹紧､拆装活动部位的轨迹｡(3)注意投影的选择,应当用最少的视图和剖面将夹具的工作原理､整体结构和各种装置､元件之间的相互关系完全清楚地表达出来｡因此,在画图之前｡应当仔细考虑各视图的配置与安排,并留出标题栏､明细栏和技术要求的位置｡主视图的选择与夹具在机床上实际工作时的位置相同｡(4)运动部件的运动要灵活,不能出现干涉和卡死现象,要有润滑装置｡(5)夹具的装配工艺性和夹具零件(尤其是夹具体)的加工工艺性要好｡绘制夹具装配图的具体顺序是:(1)先用双点划线画出工件的外形轮廓和主要表面(即定位表面､夹紧表面和被加工表面)｡被加工表面上的加工余量,可用网纹线或粗实线表示｡(2)夹具装配图上的工件是一个假想的透明体,不遮挡夹具部分的任何线条｡可按照工件的形状和位置,依次画出定位元件､导向(或对刀)元件､夹紧机构和其他辅助元件的具体结构,最后绘出夹具体,把夹具的各部分连成一个整体｡并标明夹具编号的位置｡(3)标注尺寸､公差配合和技术要求,以及夹具总重量等｡夹具装配图上应标注的尺寸及公差配合有五个方面:1)最大外形轮廓尺寸(夹具的总长度､总宽度和总高度),包括可动部分处于极限位置时的尺寸,用这类尺寸去检查夹具在机床上所占空间尺寸的大小和可能活动的范围,以保证夹具在机床允许的范围内安装和使用｡2)保证工件定位精度的有关尺寸和公差｡如:定位表面的尺寸和公差配合,定位表面间的位置尺寸及公差｡3)保证刀具导向(或对刀)精度的有关尺寸和公差｡如:钻套(或镗套)的内径尺寸和公差,钻套(或镗套)之间的位置尺寸和公差｡钻套(或镗套､对刀块)与定位元件定位表面之间的位置尺寸和公差｡4)保证夹具安装精度的尺寸和公差配合｡如夹具安装面与定位元件定位面之间的位置尺寸和公差｡夹具安装面的形状尺寸和公差及其与机床连接的配合尺寸和公差｡5)其它影响加工精度的尺寸和公差配合,主要指夹具内部各组成元件之间的配合性质和位置关系｡如:定位元件与夹具体之间､钴套与衬套之间､分度盘与转轴及转轴与轴承之间等的尺寸和公差配合｡夹具上与工件工序尺寸有关的位置尺寸的公差应作对称分布,其基本尺寸应为工件相应尺寸的平均值｡公差的大小一般可按工件相应尺寸公差的1/2~1/5估算,其角度尺寸的公差及工作面的相互位置公差,可按工件相应公差值的1/2~1/3确定｡具体各类尺寸公差值的选取参见《机床夹具设计》有关内容｡夹具装配图上标注的技术要求包括形位公差和技术条件｡通常有以下几方面:1)定位元件的定位表面之间的相互位置精度要求｡2)定位元件的定位表面与夹具安装面之间的相互位置精度要求｡3)定位元件的定位表面与引导元件工作表面之间的相互位置精度要求｡4)引导元件与引导元件工作表面之间的相互位置精度要求｡5)定位元件的定位表面或引导元件的工作表面对夹具找正基准面的位置精度要求｡6)与保证夹具装配精度有关的或与检验方法有关的特殊的技术要求｡7)与夹具润滑有关的技术要求｡8)与夹具操作力和旋紧力矩等有关的技术要求｡具体标注时应根据夹具的类型特点合理选择标注,对于车床夹具,一般应标注以下几方面的形位公差:1)定位表面相对于夹具轴线(或找正基面)的跳动公差｡2)定位表面相对于顶尖或锥柄轴线的跳动公差｡3)定位表面相对于安装端面的平行度､垂直度公差｡4)定位表面之间的垂直度､平行度公差｡5)定位表面的轴线相对于夹具轴线的对称度公差｡对于钻床夹具,一般应标注以下几方面的形位公差:1)钻套轴线相对于定位表面的平行度､垂直度､对称度公差｡2)钻套轴线相对于夹具底面的垂直度或平行度公差｡。
机械制造工艺与夹具教学课件
四 、离子束加工原理
在真空条件下 ，将惰性气体氩（Ar）、氪（Ke） 氙（Xe）等用离子枪使其产生离子束 ，通过加速、聚 焦成为高能离子束 ，冲击工件表面进行加工。
离子束加工是目前最精细的加工方法 ，是纳米加 工技术的基础。
五 、离子束加工设备
由机床主体、离子枪、抽真空系统、控制系统、 电源系统、工作台移动控制系统等构成。
一 、生产过程与工艺过程
生产过程： 把工件毛坯或原材料加工为简单产品或复 杂产品的全过程。
工艺过程；生产过程中 ，改变生产对象的形状、尺寸、 相对位置和性质等 ，使其成为成品或半成品的过程。
约60%的生产过程是工艺过程，其余40%是生产 准备和辅助工作过程。
工艺过程有热加工过程、冷加工过程、装配过 程。
沉积极薄镀层（0.1～0.001mm），对工件进行防 锈保护、修复工件表面缺陷和装饰等 ，就是电镀表面 涂覆。
如果阴极是原模 ， 电铸材料作为阳极 ， 电铸材料 的金属盐溶液作电铸液 ，在直流电源的作用下 ， 阴极 沉积为一个与原模形腔完全相同、厚度达数mm ，剥离 下来成为需要的工件 ，这就是电铸。
2） 电铸加工特点 准确、精密地复制；精度高、表面粗糙度值小；
原模可重复使用； 可电铸复杂、特殊形状的工件； 可做多层不同材料的电铸件；速度较慢 ，生产率低； 原模制造技术要求高 ，有时会脱模困难； 电铸件会 出现厚薄不均现象。
3） 电铸加工设备 耐腐蚀电铸槽；3～20V电压可调的直流电源 ，
电流和功率满足15～30 A／dm2；搅拌系统；加热和 冷却装置等。
六 、离子束加工工艺特点及应用
工艺特点是：
1． 易于控制聚焦 2．冲击能量集中 ，工件机械、热变形极小 3． 加工环保。 4．适于易氧化的材料加工 5．设备成本高 ，加工效率较低。 主要应用于： 1． 离子束刻蚀 2．镀膜
机械制造与夹具教案
第4章装配技术教学目标与要求◆掌握装配工艺方法◆了解影响装配精度的因素◆掌握装配尺寸链的解算方法◆能读懂装配工艺系统图教学重点◆装配工艺方法◆影响装配精度的因素◆装配尺寸链的解算方法机械产品的精度要求最终是靠装配实现的。
产品的装配精度、结构和生产类型不同，采用的装配方法也就不同。
装配工艺规程是指导装配生产的主要技术文件，制定装配工艺规程是生产技术准备工作的主要内容之一。
4.1装配工艺规程的设计科学合理的装配工艺规程对保证装配质量、提高装配生产效率、缩短装配周期、减轻工人的劳动强度、减小占地面积和降低生产成本等都有重要的影响。
1．制定装配工艺规程的原则①在保证产品装配质量的前提下，尽可能延长产品的使用寿命。
②合理安排装配工序，减少钳工装配工作量，提高效率，缩短装配周期。
③尽可能减少作业面积。
2．制定装配工艺时所需的原始资料①产品的总装配图、部件装配图和重要的零件图。
②产品的验收标准。
它规定产品主要技术性能的检验、试验工作的内容及方法，是制定装配工艺的主要依据之一。
③产品的生产纲领。
④现有的生产条件，主要包括现有的装配工艺条件、车间的作业面积、工人的技术水平以及时间定额标准等。
3．装配工艺规程的内容制定装配工艺规程包括以下工作。
①产品分析。
根据装配图分析尺寸链，在弄清零部件相对位置和尺寸关系的基础上，根据生产规模合理安排装配顺序和装配方法，编制装配工艺系统图和工艺规程卡片。
②根据生产纲领，选择装配的组织形式。
③选择和设计所需要的工具、夹具和设备。
④规定总装配和部件装配的技术条件和检查方法。
⑤规定合理的运输方式和运输工具。
4.1.1装配工艺方法在长期的生产实践中，人们根据不同的机器、不同的生产类型，创造出许多行之有效的装配方法。
这些方法可归纳为互换法、选配法、修配法和调整法4大类。
1．互换法互换法可以根据互换的程度，分完全互换法和不完全互换法。
（1）完全互换法。
完全互换法就是机器在装配过程中每个待装配零件不需挑选、修配和调整，装配后就能达到装配精度要求的一种装配方法。
05机械制造与夹具教案

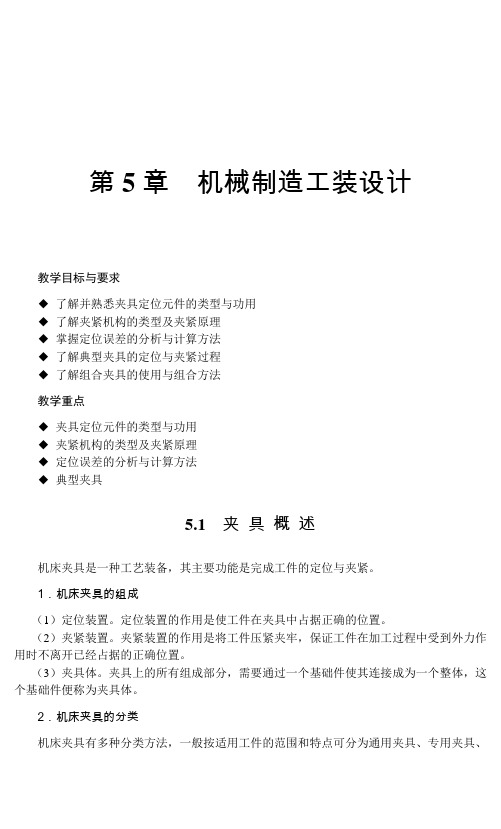

第5章机械制造工装设计教学目标与要求◆了解并熟悉夹具定位元件的类型与功用◆了解夹紧机构的类型及夹紧原理◆掌握定位误差的分析与计算方法◆了解典型夹具的定位与夹紧过程◆了解组合夹具的使用与组合方法教学重点◆夹具定位元件的类型与功用◆夹紧机构的类型及夹紧原理◆定位误差的分析与计算方法◆典型夹具5.1夹具概述机床夹具是一种工艺装备，其主要功能是完成工件的定位与夹紧。
1．机床夹具的组成（1）定位装置。
定位装置的作用是使工件在夹具中占据正确的位置。
（2）夹紧装置。
夹紧装置的作用是将工件压紧夹牢，保证工件在加工过程中受到外力作用时不离开已经占据的正确位置。
（3）夹具体。
夹具上的所有组成部分，需要通过一个基础件使其连接成为一个整体，这个基础件便称为夹具体。
2．机床夹具的分类机床夹具有多种分类方法，一般按适用工件的范围和特点可分为通用夹具、专用夹具、机械制造工艺与夹具– 96 –组合夹具和可调夹具，或者按适用于不同的机床又可分为车床夹具、铣床夹具、钻床夹具、镗床夹具等。
5.2 夹 具 设 计5.2.1 定位元件的选择与设计1．以平面定位时定位元件的选择（1）主要支承。
主要支承是用来限制工件的自由度，起定位作用。
它可分为固定支承、可调支承和自位支承。
① 固定支承：固定支承有支承钉和支承板，在使用过程中它们是固定不动的，如图5-1、图5-2所示。
图5-1 支承钉第5章 机械制造工装设计– 97 –图5-2 支承板② 可调支承：可调支承是指在定位过程中其高度可以调整的支承钉，如图5-3（a ）、（b ）所示。
图5-3 调节螺钉图5-4（a ）所示工件为砂型铸造件，在机械加工中一般先铣B 面，然后再以B 面定位镗双孔。
但为了保证镗孔有足够而均匀的余量，最好以毛坯孔为粗基准定位，但这样装夹不便。
通常将A 面置于可调支承上，通过调整可调支承的高度来保证B 面与两毛坯孔中心尺寸H 1、H 2，③ 自位支承（又称浮动支承）：在工件定位过程中，能自动调节位置的支承便为自位支承，如图5-5所示。
机械制造工艺与工装教案

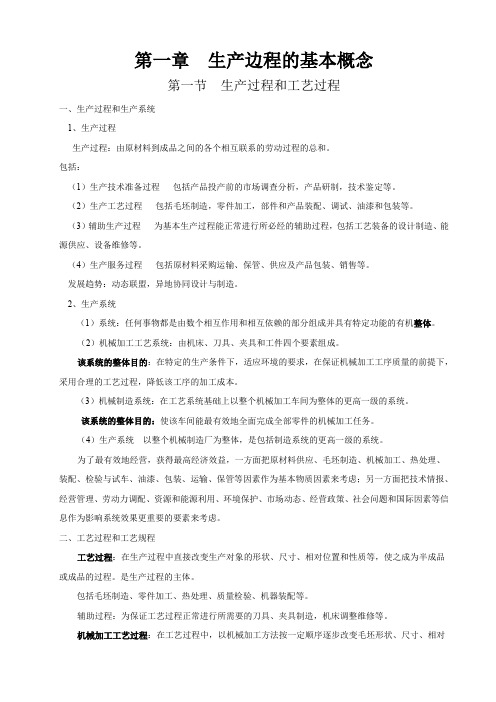

第一章 生产边程的基本概念 第一节 生产过程和工艺过程 一、生产过程和生产系统 1、生产过程 生产过程：由原材料到成品之间的各个相互联系的劳动过程的总和。 包括： （1）生产技术准备过程 包括产品投产前的市场调查分析，产品研制，技术鉴定等。 （2）生产工艺过程 包括毛坯制造，零件加工，部件和产品装配、调试、油漆和包装等。 （3）辅助生产过程 为基本生产过程能正常进行所必经的辅助过程，包括工艺装备的设计制造、能源供应、设备维修等。 （4）生产服务过程 包括原材料采购运输、保管、供应及产品包装、销售等。 发展趋势：动态联盟，异地协同设计与制造。 2、生产系统 （1）系统：任何事物都是由数个相互作用和相互依赖的部分组成并具有特定功能的有机整体。 （2）机械加工工艺系统：由机床、刀具、夹具和工件四个要素组成。 该系统的整体目的：在特定的生产条件下，适应环境的要求，在保证机械加工工序质量的前提下，采用合理的工艺过程，降低该工序的加工成本。 （3）机械制造系统：在工艺系统基础上以整个机械加工车间为整体的更高一级的系统。 该系统的整体目的：使该车间能最有效地全面完成全部零件的机械加工任务。 （4）生产系统 以整个机械制造厂为整体，是包括制造系统的更高一级的系统。 为了最有效地经营，获得最高经济效益，一方面把原材料供应、毛坯制造、机械加工、热处理、装配、检验与试车、油漆、包装、运输、保管等因素作为基本物质因素来考虑；另一方面把技术情报、经营管理、劳动力调配、资源和能源利用、环境保护、市场动态、经营政策、社会问题和国际因素等信息作为影响系统效果更重要的要素来考虑。 二、工艺过程和工艺规程 工艺过程：在生产过程中直接改变生产对象的形状、尺寸、相对位置和性质等，使之成为半成品或成品的过程。是生产过程的主体。 包括毛坯制造、零件加工、热处理、质量检验、机器装配等。 辅助过程：为保证工艺过程正常进行所需要的刀具、夹具制造，机床调整维修等。 机械加工工艺过程：在工艺过程中，以机械加工方法按一定顺序逐步改变毛坯形状、尺寸、相对位置和性能等，直至成为合格零件的过程。 工艺规程：技术人员根据产品数量、设备条件和个人素质等情况，确定采用的工艺过程，并将有关内容写成的工艺文件。 三、机械加工工艺过程的组成 工艺过程不同层次的单元：工序、安装、工位、工步和工作行程。（便于工艺规程的编制、执行和生产组织管理） 工序：工艺过程的基本单元。 机械加工工艺过程由若干个工序组成。 每个工序可能包括一个或几个安装。 每个安装可能包括一个或几个工位。 每个工位可能包括一个或几个工步。 每个工步可能包括一个或几个工作行程。 1、工序： 一个或一组工人，在一个工作地或一台机床上，对一个或同时对几个工件，连续完成的那一部分工艺过程。 划分依据：工作地点是否变化、过程是否连续。
机械加工工艺与工装夹具 2.3 机床夹具的设计案例(教材)
任务2.3 机床夹具的设计案例一、机床夹具的设计思路（一）设计原因机床夹具是机床上用以装夹工件（和引导刀具）的一种装置。
其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。
因此简单来说设计夹具的目的就是为了将工件摆放在正确位置上。
但由于不同工件有相应的特异性，因此传统的通用夹具无法满足定位夹紧的需求，这个时候就需要设计出一套只供工件使用的专用夹具，来实现工件的定位夹紧。
夹具就是在这样的背景下才会被设计出来。
在设计夹具前首先要对工件进行分析，了解工件的外观、作用、加工精度、加工要求，根据工件进行专用夹具的分析。
最主要的是用于什么工艺，如何根据工件确定夹紧位置和何如进行定位。
同时还要明确该工件用途是什么，怎么进行加工，这样才能设计出一套符合加工要求同时还能体现出作用的夹具。
（二）设计的基本要求（1）保证工件的加工精度。
工件加工工序的技术要求，包括工序尺寸精度、形位精度、表面粗糙度和其他特殊要求。
夹具设计首先要保证工件被加工工序的这些质量指标。
其关键在于正确地按六点定位原则去确定定位方法和定位元件，必要时进行误差的分析和计算。
同时，要合理地确定夹紧点和夹紧力，尽量减小因加压、切削、振动所产生的变形。
为此，夹具结构要合理，刚性要好。
（2）提高生产率、降低成本、提高经济性。
尽量采用多件多位、快速高效的先进结构，缩短辅助时间，条件和经济许可时，还可采用自动操纵装置，以提高生产效率。
在此基础上，要力求结构简单，制造容易，尽量采用标准元件和结构，以缩短设计和制造周期，降低夹具制造成本，提高其经济性。
（3）操作方便、省力和安全。
夹具的操作要尽量使之方便。
若有条件，尽可能采用气动、液压以及其他机械化、自动化的夹紧装置，以减轻劳动强度。
同时，要从结构上、控制装置上保证操作的安全，必要时要设计和配备安全防护装置。
（2）便于排屑。
排屑是一个容易被忽视的问题。
排屑不畅，将会影响工件定位的正确性和可靠性;同时，积屑热量将造成系统的热变形，影响加工质量;清屑要增加辅助时间;聚屑还可能损坏刀具以至造成工伤事故。
机床夹具完整PPT课件
➢对 刀 或 导 向 元 件 ： 用 于 保 证 工 件 加 工表面与刀具之间的位置；
➢其它装置或元件：定向键、操作件、 分度装置、靠模装置、上下料装置、 平衡块等，以及标准化了的其它联接 元件；
➢夹具体：是夹具的基座和骨架，用来 配置、安装各夹具元件及装置。
➢常见的组合方式有： 一个孔及其端面 一根轴及其端面 一个平面及其上的两个圆孔
➢生产中最常见的“一面两孔”定位
➢“一面两孔”定位的特点：
容易实现基准统一； 位置精度高； 存在过定位现象（支承平面限制三个 自由度，每根短销限制两个自由度）
A. 二圆销一平面定位
销、孔安装时，必须有一定的间隙， 此时
于是得到：
d2max= D2min –2(LD+ Ld – X1min/2)
或：X2min= 2(LD+ Ld –X1min/2)
B. 一圆销、 一削边销及 一平面定位
➢(1) 削边 销的形成
为了保证销的 强度，通常使 用菱形销。
图a用于直径 很小时
图b用于直径 为3~50mm 时
➢(2) 削边 销尺 寸的 确定
➢(3) 定位误差分析 基准位移误差：为第一定位销、孔 的最大配合间隙 Y= D1+d1+X1min
转角误差：
tg1 D1 d1
X1min D2
2L
d2
X 2min
或
tg 1
X1max X 2max 2L
第三节 工件的夹紧
一、夹紧装置的组成和设计要求 ➢工件定位后将其固定，使其在加工
二、夹紧力确定的基本原则
夹紧力的确定包括夹紧力的大小、方向和作用点三个要素
机械制造与夹具教案
第3章典型零件加工实例教学目标与要求◆掌握典型轴、套、箱体类零件加工的工艺特点及工艺规程的编制方法◆了解并掌握轴、套类零件常见加工误差及其调整方法教学重点◆轴、套、箱体类零件加工的工艺特点◆轴、套类零件常见加工误差及其调整方法轴类零件是机器中常见的典型零件之一，其主要功用是支承传动零部件（齿轮、皮带轮、离合器等），传递扭矩和承受载荷。
按其功用可分为主轴、异形轴和其他轴3类。
根据其形状与结构特点可分为光轴、空心轴、半轴、阶梯轴、花键轴、十字轴、偏心轴、曲轴、凸轮轴等，如图3-1所示。
图3-1 轴的种类从轴类零件的结构特征来看，它们大都是长度（L）大于直径（d）的回转体零件，L/d ≤12的轴通称为刚性轴，而L/d＞12的轴则称为挠性轴，其被加工表面常有内外圆柱面、内外圆锥面、螺纹、花键、横向孔、键槽、沟槽等。
根据轴类零件的结构特点和精度要求，应选择合理的定位基准和加工方法，对长轴、深孔的加工及热处理要给予足够重视。
3.1轴类零件工艺规程编制3.1.1轴类零件工艺规程编制实例1．减速箱传动轴加工工艺过程阶梯轴是应用最为广泛的轴类零件，其加工工艺也较为典型，反映了轴类零件加工的基本规律。
减速箱传动轴单件小批生产的机械加工工艺过程见表3-1。
从表中可以看出，轴类零件的主要加工方法是车削与外圆磨削。
表3-1减速箱传动轴加工工艺过程续表续表2．传动丝杠加工的工艺过程图3-2所示为一卧式车床丝杠简图，其单件小批量生产的机械加工工艺过程见表3-2。
图3-2 卧式车床丝杠简图表3-2卧式车床丝杠机械加工工艺过程3．空心主轴加工的工艺过程图3-3所示为CA6140卧式车床主轴结构简图，其机械加工工艺过程见表3-3。
图3-3 CA6140卧式车床主轴结构简图表3-3CA6140卧式车床主轴机械加工工艺过程4．曲轴加工的工艺过程图3-4所示为JA31-250发动机曲轴结构简图，其单件小批量生产的机械加工工艺过程见表3-4。
模块5典型机床夹具设计《机床夹具设计》教案
模块5 典型机床夹具设计【知识目标】常见的典型机床夹具结构(车床夹具、铣床夹具、镗床夹具及钻床夹具)特点；典型机床夹具一般是由定位装置、夹紧装置、夹具体及其它装置或元件所组成；常见的典型机床夹具工作特性。
【技能目标】掌握典型机床夹具结构的及其应用；在各种装置和元件设计的基础上，能对典型的机床夹具予以分析；培养学生查阅“设计手册”和资料的能力，逐步提高学生处理实际工程技术问题的能力。
通过前面几个模块的学习，讲述了机床夹具的基本设计思路、方法以及特点等方面的知识。
对于设计好的每一套专用夹具如何更好地去发挥它自身的作用，即考虑该夹具与哪类机床（车床、铣床、镗床及钻床等）工作台或主轴装配才能加工出合格的机械零部件。
因此,本模块主要介绍各类机床夹具的典型结构、工作原理及工作特性。
【任务描述】如图5-1所示连杆类零件，需要在车床加工φ40 mm的孔，请设计机床上所使用的专用工装夹具。
图5-1 连杆类零件加工φ40 mm孔工序图【任务分析】图5-1为连杆类零件加工φ40mm孔工序图，要设计一套机床夹具来满足加工要求。
首先要分析工件的定位方式及应限制的自由度，其次根据零件的加工要求选择典型机床夹具的类型，最后要对设计的夹具进行精度分析及经济性分析。
【任务引导】(1)工件定位与夹紧概念是什么？工件夹紧是由什么装置实现的？(2)典型车床夹具夹紧装置的组成和基本要求是什么？(3)夹紧力确定的基本原则是什么？(4)钻床夹具基本夹紧机构有哪些？主要结构特点是什么？(5)生产现场典型车床夹具的类型有哪些？【知识准备】学习情境5.1 车床夹具设计在车床上用来加工工件的内外圆柱面、圆锥面、回转成形面、螺旋面及端面等的夹具称为车床夹具。
车床夹具大多安装在车床主轴上，少数安装在车床床鞍或床身上（应用很少，本节不作介绍）。
安装在车床主轴上的夹具除三爪自定心卡盘、四爪单动卡盘、花盘、前后顶尖以及拨盘与鸡心夹头的组合通用车床夹具外(这些夹具已标准化，并可作为机床附件独立配置)，通常还需设计专用车床夹具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《工装夹具的设计》
课程教案
授课对象：
章节： 2.2 典型机床夹具
授课人：
子项目名称 2.2 典型机床夹具任务
描述使学生认识机床夹具，使学生了解工件的定位与案例，使学生了解有哪些典型的夹紧机构。
学时
[工装夹具的设计]
授课班级：时间：
课程单元教学教案一、教案头
二、教学内容
1.概述
通过教学单元的学习，要求学生认识机床夹具，使学生了解工件的定位与案例，使学生了解有哪些典型的夹紧机构。
2.预备知识
（1）机床夹具的认知；
3.教学步骤
（1）课程引入（资讯）
①通用夹具的装夹工作无法完成，需要进行专用夹具的设计。
（2）讲授新知（内容）
①教师讲解什么是机床夹具；
（3）教学巩固与训练（反馈与训练）
①学生按照讲解内容认识什么是机床夹具。
（4）教学提升与训练（内容、反馈与训练）
①教师讲解工件的定位原理；
②学生按照讲解内容了解工件有什么定位原理；
（5）教学延伸（内容）
①教师讲解典型的夹紧机构；
（6）课程总结，5S整理
①课程总结，将本次课程内容进行回顾；
②布置作业，进一步检验教学效果；
③对相关物品进行整理，小组成员相互评价。
4.教学内容
（1）典型案例引入………………………………………………………3分钟机床夹具是机床上用以装夹工件和引导刀具的一种装置.但加工工件不规则时，无法用通用夹具装夹工件，这种情况，便需要根据工件的加工情况，去设计一款专用夹具。
提出问题：什么是机床夹具。
目的：激发学生的兴趣，培养学生思考、分析、综合归纳能力。
（2）讲授新知…………………………………………………………………40分钟①讲授新知：（10分钟）
课件演示，教师讲解：机床夹具的认知。
目的：通过讲授法，使学生认识什么是机床加。
PPT内容
1.基本概念
2.夹具安装
3.夹具的组成
4.夹具示意图
（3）教学巩固与训练…………………………………………………………40分钟①训练：（20分钟）
针对训练单卡“训练一”，针对所讲知识，阐述机床夹具的概念。
要求：a.阐述机床夹具的定义是什么；
b.阐述机床夹具安装简介；
c.阐述机床夹具的组成部件；
d.填写项目单卡。
（4）教学提升与训练…………………………………………………………30分钟①FDM机器分类：（5分钟）
课件演示，教师讲解：工件的定位原理。
目的：使学生了解工件有哪些定位原理。
工件的定位原理：
1.六点定位原理：
2.完全定位：
3.不完全定位：
4.欠定位：
5.过定位：
②训练：（20分钟）
针对训练单卡“训练二”，思考工件的定位原理是什么。
a.工件的定位原理；
b.工件的定位情况；
c.填写项目单卡。
（5）教学延伸…………………………………………………………………15分钟①FDM附属配件：（5分钟）
课件演示，教师讲解典型的夹紧机构。
目的：使学生了解有哪些典型的夹紧机构。
a.斜楔夹紧机构：
b.螺旋夹紧机构
c.偏心夹紧机构
（6）课程总结，5S整理………………………………………………………2分钟
三、注意事项
在学生展示、评价过程中，应不断给予学生表扬和鼓励，还要及时归纳总结，强调重点，留下思考。
进一步激发学生的学习热情。
