楼宇自动化与系统集成解决方案--浙大中控
中控简介

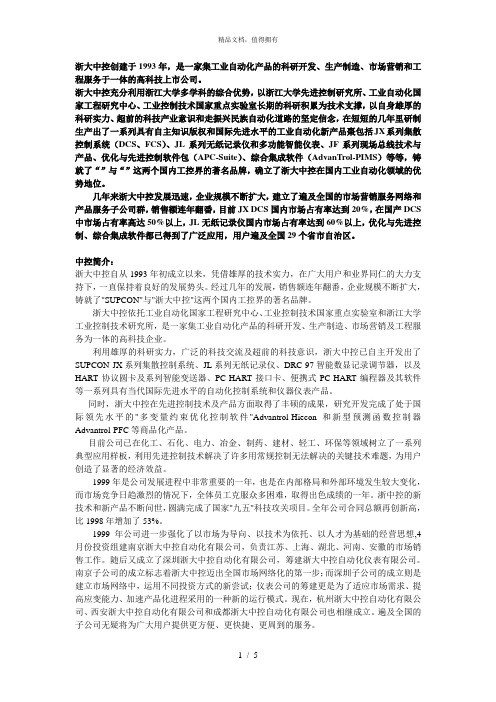

浙大中控创建于1993年，是一家集工业自动化产品的科研开发、生产制造、市场营销和工程服务于一体的高科技上市公司。
浙大中控充分利用浙江大学多学科的综合优势，以浙江大学先进控制研究所、工业自动化国家工程研究中心、工业控制技术国家重点实验室长期的科研积累为技术支撑，以自身雄厚的科研实力、超前的科技产业意识和走振兴民族自动化道路的坚定信念，在短短的几年里研制生产出了一系列具有自主知识版权和国际先进水平的工业自动化新产品棗包括JX系列集散控制系统（DCS、FCS）、JL系列无纸记录仪和多功能智能仪表、JF系列现场总线技术与产品、优化与先进控制软件包（APC-Suite）、综合集成软件（AdvanTrol-PIMS）等等，铸就了“”与“”这两个国内工控界的著名品牌，确立了浙大中控在国内工业自动化领域的优势地位。
几年来浙大中控发展迅速，企业规模不断扩大，建立了遍及全国的市场营销服务网络和产品服务子公司群，销售额连年翻番，目前JX DCS国内市场占有率达到20%，在国产DCS 中市场占有率高达50%以上，JL无纸记录仪国内市场占有率达到60%以上，优化与先进控制、综合集成软件都已得到了广泛应用，用户遍及全国29个省市自治区。
中控简介：浙大中控自从1993年初成立以来，凭借雄厚的技术实力，在广大用户和业界同仁的大力支持下，一直保持着良好的发展势头。
经过几年的发展，销售额连年翻番，企业规模不断扩大，铸就了"SUPCON"与"浙大中控"这两个国内工控界的著名品牌。
浙大中控依托工业自动化国家工程研究中心、工业控制技术国家重点实验室和浙江大学工业控制技术研究所，是一家集工业自动化产品的科研开发、生产制造、市场营销及工程服务为一体的高科技企业。
利用雄厚的科研实力，广泛的科技交流及超前的科技意识，浙大中控已自主开发出了SUPCON JX系列集散控制系统、JL系列无纸记录仪、DRC-97智能数显记录调节器，以及HART协议圆卡及系列智能变送器、PC-HART接口卡、便携式PC-HART编程器及其软件等一系列具有当代国际先进水平的自动化控制系统和仪器仪表产品。
楼宇自动化系统方案说明.doc

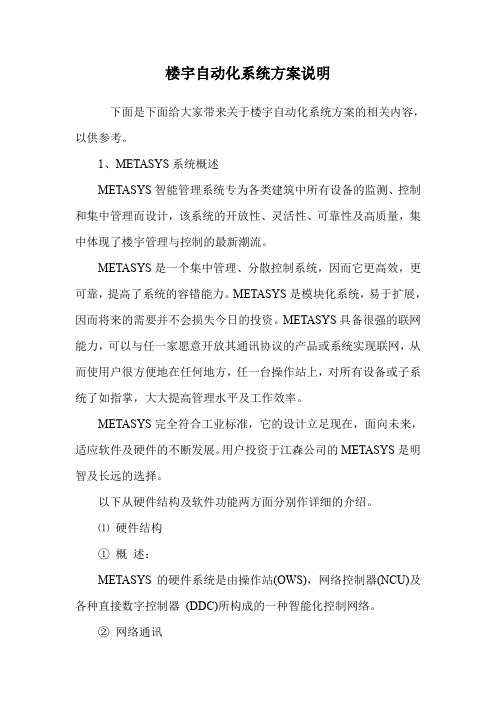

楼宇自动化系统方案说明下面是下面给大家带来关于楼宇自动化系统方案的相关内容，以供参考。
1、METASYS系统概述METASYS智能管理系统专为各类建筑中所有设备的监测、控制和集中管理而设计，该系统的开放性、灵活性、可靠性及高质量，集中体现了楼宇管理与控制的最新潮流。
METASYS是一个集中管理、分散控制系统，因而它更高效，更可靠，提高了系统的容错能力。
METASYS是模块化系统，易于扩展，因而将来的需要并不会损失今日的投资。
METASYS具备很强的联网能力，可以与任一家愿意开放其通讯协议的产品或系统实现联网，从而使用户很方便地在任何地方，任一台操作站上，对所有设备或子系统了如指掌，大大提高管理水平及工作效率。
METASYS完全符合工业标准，它的设计立足现在，面向未来，适应软件及硬件的不断发展。
用户投资于江森公司的METASYS是明智及长远的选择。
以下从硬件结构及软件功能两方面分别作详细的介绍。
⑴硬件结构①概述：METASYS的硬件系统是由操作站(OWS)，网络控制器(NCU)及各种直接数字控制器(DDC)所构成的一种智能化控制网络。
②网络通讯以太网(Ethernet/IP)作为一种应用越来越广泛的网络形式已被超过80%的局域网使用。
它具有优良的性价比及易于安装的特性。
以太网的通讯协议(TCP/IP)为开放式系统提供了物理及数据连接层通讯的参考模式。
它的通讯速率为10Mbps，即每秒可传递大约250页文本所包含的信息。
使用以太网具有以下优势：数据传输的高效率及稳定性灵活的布线和设备联结方式：可联结高速以太网、FDDI、令牌环网、ATM等低成本可互相兼容的设备及拓补形式：由于以太网的使用广泛性，可以很容易的将其他厂家设备或系统通过它互相联结易于安装及扩展减少维修成本以太网的网络拓补结构可为星型、总线型或混合型。
星型结构的组成是通过非屏蔽双绞线或光纤将各个节点连接至位于网络中心的集线器上，该集线器可放置于建筑中任何方便的线架上。
浙大中控一 ECS 100系统介绍-1
一 ECS-100 系统概述简介：ECS-100控制系统是浙江中控技术有限公司SUPCON WebField系列控制系统之一，是浙江中控为适应网络技术的发展，特别是Internet、Web技术的发展而推出的基于网络技术的控制系统。
该系统融合了最新的现场总线技术、嵌入式软件技术、先进控制技术与网络技术，实现了多种总线兼容和异构系统综合集成。
各种国内外DCS、PLC及现场智能设备都可以接入到ECS-100系统中，实现企业的自动控制。
1．1、系统总貌1．2、系统冗余1．3、单个控制区域系统规模ECS-100系统站点容量最高可达31个冗余的控制站和32个操作站节点，系统容量达到20000点。
可根据I/O规模大小决定控制站数量，操作站节点可根据用户操作的不同决定配置的数量与规格。
历史数据库容量：20000点，典型6个月1．4、系统性能1、工作环境工作温度：（0-50）℃存放温度：（－40-70）℃工作湿度：10%~90%，无凝露存放湿度：5%~95%，无凝露大气压力：（62-106）kPa，相当于海拔4000米振动（工作）：振动频率范围为（10-150）Hz，允许的位移峰幅值为0.075mm，加速度小于9.8m/s22、电源性能控制站：双路供电，220 VAC±10%，50 Hz±5％，最大(单个机柜)650W，功率因数校正（符合IEC61000-3-2 标准）。
操作员站、工程师站和多功能站：220 VAC±10%，50 Hz±5％，最大400W。
3、接地电阻在普通场合接地电阻不大于4欧姆，在变电所、电厂及有大型用电设备等场合接地电阻不大于1欧姆。
4、运行速度采样和控制周期：50毫秒-5.0秒（逻辑控制），100毫秒-5.0秒（回路控制）；双机切换时间：小于一个控制周期；双机冗余同步速度：16.5Mbps。
1．5、系统基本硬件组成操作站结点：包括工程师站：工程师的组态和维护平台操作员站：操作人员完成过程监控管理任务的人机界面服务器站：可与企业管理计算机网（ERP或MIS）交换信息，实现企业网络环境下的实时数据和历史数据采集数据管理站：用于实现系统与外部数据源的通信，从而实现过程控制数据的统一管理。

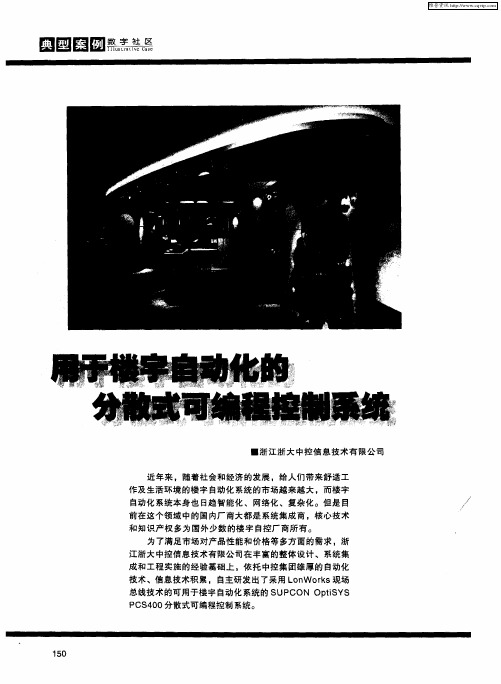

用于楼宇自动化的分散式可编程控制系统
囵 四 日 囫 黧
３ 降低楼控 自动化 系统 开发和 使用成 本 ．
有 内嵌 Ｌ ｎ ａ ｋ协议和 物理层收 发器 的集成 电路 可供 选择 ，降低 了开发难 ｏＴ ｌ 度 ，缩 短 了开发 时 间和成 本 ；单 一协 议带 来的 开 发 、安装 和测 试 工具 的简 化 ； 低成 本 的双绞线 自由拓 扑 ；可使用 低成 本的 组件 ；互操作 性 带来 的价格 竞争使 用 户得 到 更低成 本优 惠 。 ４Ｌ ｎ ｒｓ技术核心的载体是神经 元芯片 （ ｅ ｒｎＣ ｉ ．ｏ Ｗｏｋ Ｎ ｕｏ ｈｐ） 它和 通信收发器 （ 如 Ｆ— １ 例 Ｔ ｘ ）一起成 为一个高效低成 本的收 发器基准 。通 常的神经元芯片采用 ８ 位总线，最高主频 １Ｍ ｚ Ｏ Ｈ ，当需要完成复杂的测控功能的 时候 ，还可 以采用 Ｍ Ｕ或者 Ｐ Ｃ ｃ作 为主机 来处理测控 ，这样 神经元 芯片仅 需完成
Ｉ 队Ｓ Ｌ呐 ｓ 和 Ｏ 现场总 系统 （ｕ ｉ ｉｇ Ａｔ ｍｔ ｏ ｙｔ ｍ 简称 ＢＳ ，实际上是 Ｂ ｉｄｎ ｕ ｏａ ｉ ｎ Ｓｓ ｅ ， Ａ） 套中央监控 系统 。它通 过对建 筑物 （ 或建筑群 ）内的 各种 电力设备 、空调
