沟槽式卡箍连接
沟槽式管道连接
4.4.2的规定值。
采用支管接头时支管的最大允许管径（mm）
立管直径 DN
50
65 80 100 125 150 200 250 300
支管直径DN 机械三通 机械四通 25 —— 40 32 40 40 65 50 80 65 100 80 125 100 150 100 200 100
3
滚槽机滚压成型的沟槽质量
2
接头、管件、附件的选用
• 三、立管上支管接头
• CECS151:2003第4.4.1条：
• 当立管上设置支管时，应采用标准规格的沟槽式三 通、沟槽式四通等管件连接。 • 四、横管上支管接头 • CECS151:2003第4.4.2条：
• 1、当横管上设置支管时，可采用支管接头连接。
• 2、当采用支管接头时，支管管径DN不得大于表
Hale Waihona Puke 表3.1.3公称 直径DN 20 25 32 40 50 27 33 42 48 57
钢管最小壁厚和沟槽尺寸（mm）
最小 壁厚δ 2.75 3.25 3.25 3.5 3.5 沟槽 外径D1 24.0 28.4 38.4 44.4 52.6 管端至沟槽 边尺寸A 14 14 14 14 14.5 沟槽 宽度B 8 8 8 8 9.5 沟槽 深度C 1.5 1.8 1.8 1.8 2.2
二颗螺栓紧固即可。
沟槽式接头
沟槽式接头
沟槽式接头
沟槽式接头
沟槽式接头
1
沟 槽 式 管 件
• 二、刚性（卡箍）接头 • 1、拼合式卡箍件对接部位呈斜面的沟槽式管 接头。 • 2、在接头处相邻管端不允许有相对角变位和
轴向线位移
刚性（卡箍）接头
1
沟 槽 式 管 件
镀锌钢管卡箍连接方式

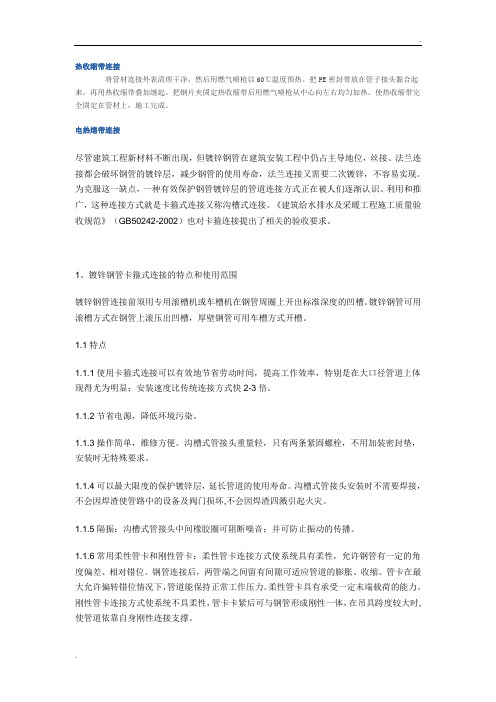

.热收缩带连接将管材连接外表清理干净，然后用燃气喷枪以60℃温度预热。
把PE密封带放在管子接头黏合起来，再用热收缩带叠加缠起。
把钢片夹固定热收缩带后用燃气喷枪从中心向左右均匀加热。
使热收缩带完全固定在管材上，施工完成。
电热熔带连接尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。
为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。
1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。
镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
1.1特点1.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。
1.1.2节省电源，降低环境污染。
1.1.3操作简单，维修方便。
沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特殊要求。
1.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏,不会因焊渣四溅引起火灾。
1.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。
1.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。
管卡在最大允许偏转错位情况下，管道能保持正常工作压力。
柔性管卡具有承受一定末端载荷的能力。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。
镀锌钢管卡箍连接方式
热收缩带连接将管材连接外表清理干净，然后用燃气喷枪以60℃温度预热。
把PE密封带放在管子接头黏合起来，再用热收缩带叠加缠起。
把钢片夹固定热收缩带后用燃气喷枪从中心向左右均匀加热。
使热收缩带完全固定在管材上，施工完成。
电热熔带连接尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。
为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。
1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。
镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
1.1特点1.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。
1.1.2节省电源，降低环境污染。
1.1.3操作简单，维修方便。
沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特殊要求。
1.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏,不会因焊渣四溅引起火灾。
1.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。
1.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。
管卡在最大允许偏转错位情况下，管道能保持正常工作压力。
柔性管卡具有承受一定末端载荷的能力。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。
镀锌钢管卡箍式连接施工工艺
镀锌钢管卡箍式连接施工工法一、前言尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。
为克制这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
?建筑给水排水及采暖工程施工质量验收标准?〔GB50242-2002〕也对卡箍连接提出了相关的验收要求。
二、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。
镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
使用卡箍式连接可以有效地节省劳动时间，进步工作效率，特别是在大口径管道上表达得尤为明显；安装速度比传统连接方式快2-3倍。
节省电源，降低环境污染。
操作简单，维修方便。
沟槽式管接头重量轻，只有两支紧固螺栓，不用加装密封垫，安装时无特殊要求。
可以最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾。
隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动传播。
常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏向、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。
管卡在最大允许偏转错位情况下，管道能保持正常工作压力。
柔性管卡具有承受一定末端载荷的才能。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时，使管道依靠自身刚性连接支撑。
使用广泛：沟槽式管接头可与〔除非金属管道外〕任何管道连接，特别对防腐管道能起到保护作用。
投资小：专用设备价格低廉，目前大局部厂家提供安装设备供用户使用，不需设备投资，并可到现场指导用户安装。
不需要特殊工种，一般工种即可安装操作。
可广泛应用在热交换及空调水系统、消防系统、给水管道工程及化工系统等，可用于连接钢管、铜管、不锈钢管、铝塑复合管、内涂塑钢管、球墨铸铁管、无缝钢管、厚壁塑料管，及带有钢性接头的软管。
镀锌钢管卡箍连接方式
热收缩带连接将管材连接外表清理干净，然后用燃气喷枪以60℃温度预热。
把PE密封带放在管子接头黏合起来，再用热收缩带叠加缠起。
把钢片夹固定热收缩带后用燃气喷枪从中心向左右均匀加热。
使热收缩带完全固定在管材上，施工完成。
电热熔带连接尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。
为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。
1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。
镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
1.1特点1.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。
1.1.2节省电源，降低环境污染。
1.1.3操作简单，维修方便。
沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特殊要求。
1.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏,不会因焊渣四溅引起火灾。
1.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。
1.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。
管卡在最大允许偏转错位情况下，管道能保持正常工作压力。
柔性管卡具有承受一定末端载荷的能力。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。
镀锌钢管卡箍连接方式97867
热收缩带连接将管材连接外表清理干净，然后用燃气喷枪以60℃温度预热。
把PE密封带放在管子接头黏合起来，再用热收缩带叠加缠起.把钢片夹固定热收缩带后用燃气喷枪从中心向左右均匀加热。
使热收缩带完全固定在管材上,施工完成。
电热熔带连接尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命,法兰连接又需要二次镀锌，不容易实现。
为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）也对卡箍连接提出了相关的验收要求.1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽.镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
1.1特点1。
1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率,特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。
1.1.2节省电源，降低环境污染。
1。
1。
3操作简单，维修方便。
沟槽式管接头重量轻,只有两条紧固螺栓,不用加装密封垫，安装时无特殊要求.1。
1。
4可以最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接,不会因焊渣使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾.1。
1。
5隔振：沟槽式管接头中间橡胶圈可阻断噪音;并可防止振动的传播。
1。
1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩.管卡在最大允许偏转错位情况下，管道能保持正常工作压力.柔性管卡具有承受一定末端载荷的能力。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时，使管道依靠自身刚性连接支撑。
沟槽式连接施工技术措施
沟槽式连接施工技术措施（1）工艺流程：管材下料→管材接头处滚槽→滚槽后的管材运至安装地点→消防管安装→接头处套上橡胶圈套→接头处上紧卡箍。
（2）安装前准备：开孔机、滚槽机、钢管切割机、待装管子、扳手、游标卡尺、水平仪、润滑剂、木榔头、安装脚手脚等。
（3）施工技术措施1）用切管机将钢管按所需长度切割，切口应平整，切口处若有毛刺，应用砂轮机打磨。
2）将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上。
3）在钢管上放置水平仪量测，使钢管处于水平位置。
4）将钢管端面与滚槽机止面贴紧，使钢管中轴线与滚槽机止面呈90℃。
5）启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止，停机。
6）用游标卡尺检查沟槽的深度，确认符合标准要求。
7）安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则，安装过程中不可跳装，分段装，必须按顺序连续安装，以免出现段与段之间连接困难和影响管路整体性能。
8）准备好符合要求的沟槽管段，配件和附件。
检查橡胶密封圈是还损坏，将其套上一根钢管的端部。
9）将另一根钢管靠近套上橡胶密封圈的钢管端部，两端处应留有一定间隙，间隙应符合标准要求。
10）将橡胶密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部位，并在其周边涂抹润滑剂。
11）检查中轴线，在接口位置橡胶密封圈外侧按上下卡箍，并将卡箍凸边卡进沟槽内，用手力压紧上下卡箍的耳部，并用木榔头槌紧卡箍凸缘处，将上下卡箍靠紧。
12）在卡箍螺孔位置，穿上螺栓，并均匀轮换拧紧螺母，防止橡胶密封圈起皱。
13）安装机械三通，机械四通的钢管应在接头支管部分用开孔机开孔：①用链条将开孔机固定于钢管预定开孔位置处。
②启动电机转动钻头③操作设置在立柱顶部的手轮，转动手轮缓慢向下，并适量添加开孔钻头的润滑剂，完成钻头在钢管上开孔。
④清理钻落金属块和开孔部位残渣，孔洞有毛刺，须有砂轮机打磨光滑。
⑤将机械三通，卡箍置于钢管孔洞上下，注意机械三通，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。
镀锌钢管卡箍连接方式
热收缩带连接将管材连接外表清理干净，然后用燃气喷枪以60℃温度预热。
把PE密封带放在管子接头黏合起来，再用热收缩带叠加缠起。
把钢片夹固定热收缩带后用燃气喷枪从中心向左右均匀加热。
使热收缩带完全固定在管材上，施工完成。
电热熔带连接尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。
为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。
1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。
镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
1.1特点1.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。
1.1.2节省电源，降低环境污染。
1.1.3操作简单，维修方便。
沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特殊要求。
1.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏,不会因焊渣四溅引起火灾。
1.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。
1.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。
管卡在最大允许偏转错位情况下，管道能保持正常工作压力。
柔性管卡具有承受一定末端载荷的能力。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。
镀锌钢管卡箍式连接施工工艺
镀锌钢管卡箍式连接施工工法一、前言尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。
为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。
二、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。
镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
2.1特点2.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。
2.1.2节省电源，降低环境污染。
2.1.3操作简单，维修方便。
沟槽式管接头重量轻，只有两支紧固螺栓，不用加装密封垫，安装时无特殊要求。
2.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾。
2.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动传播。
2.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。
管卡在最大允许偏转错位情况下，管道能保持正常工作压力。
柔性管卡具有承受一定末端载荷的能力。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时，使管道依靠自身刚性连接支撑。
2.1.7使用广泛：沟槽式管接头可与（除非金属管道外）任何管道连接，特别对防腐管道能起到保护作用。
2.1.8投资小：专用设备价格低廉，目前大部分厂家免费提供安装设备供用户使用，不需设备投资，并可到现场指导用户安装。
沟槽式压环柔性连接这种新型连接方式
钢丝网骨架塑料聚乙烯复合管（PSP或SRTP）规格￠50-￠500钢丝网骨架塑料（聚乙烯）复合管产品简介一、钢丝网骨架塑料（聚乙烯）复合管【产品简介】钢丝网骨架塑料（聚乙烯）复合管又称为PSP管、SRTP管，是以呈缠绕在管材中分布的高强度钢丝为增强骨架，其内外层以高密度聚乙烯为基体，并通过热熔胶复合经连续挤出成型的新型环保管材。
它既保留了钢管优良的承压性能，又保留了塑料管良好的卫生性能以及易于敷设、技术可靠、使用寿命长等特点。
不仅适用于市政和建筑的给排水、消防和气体输送，而且可以大量运用于化工、石油、医药等工业介质输送。
执行标准：“钢丝网骨架塑料（聚乙烯）复合管材及管件”按照行业标准CJ/T189-2007执行。
管材规格：￠50、￠63、￠75、￠90、￠110、￠160、￠200、￠250、￠315、￠400、￠500二、钢丝网骨架塑料（聚乙烯）复合管【产品特点】1）耐腐蚀介质范围广；2）无毒、安全卫生，是理想的环保型给排水、燃气管材；3）密封性好。
采用电热熔连接法，使管材与管件材质融为一体，确保管接头不泄露；4）对地下运动和端载荷的有效抵抗的能力强。
聚乙烯的应力松弛可有效地通过形变而消耗应力，具有足够的端载荷抵抗能力，安装时一般不必进行费用昂贵的锚定；5）良好的快速裂纹扩展（RCP）和慢速裂纹增长（SCG）传递抵抗能力；6）水力特性好。
由于PE内管壁光滑不结垢，输送阻力小，输送能力可比传统管道提高30%；7）柔韧性好，可抗地震；8）尺寸稳定性和耐冲击性好；9）铺设安装方便。
埋地安装时，可有效承受由于沉降、滑移、车辆等造成的突发性冲击载荷，不需做混凝土管道基础，施工快捷，节省安装费用；10）使用寿命长，安全使用寿命为50年；11）用途广泛。
可应用市政（燃气输送、给水、埋地排水、排污等）、建筑、石油、化工、电力、制药、冶金矿山领域及农业灌溉。
三、钢丝网骨架塑料（聚乙烯）复合管【应用范围】：A、流体和气体输送；B、浆体输送：利用增强PE管耐磨、耐腐蚀、抗冲击、不结构、抗内压高、轻便等有点，可以解决这些行业采用水里输送浆体状固液混合物中的管道磨损，腐蚀和结构等问题；C、固体颗粒，粉体的输送：（主要采用气力管道输送方式）。
