室内消火栓系统和自动喷水灭火系统技术交底

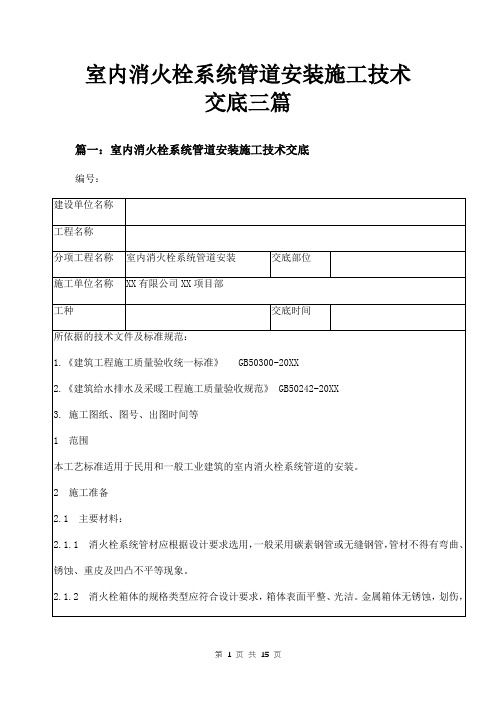

室内消火栓系统管道安装施工技术交底三篇
室内消火栓系统管道安装施工技术交底三篇篇一：室内消火栓系统管道安装施工技术交底编号：注：本表一式二联，一联留存，另一联交班组保存。
篇二：室内消防管道安装技术交底交底人：被交底人：一、操作工艺1、工艺流程安装准备—干管安装—报警阀安装—立管安装—消火栓及支管安装—水流指示器、水泵接合器安装—管道试压—管道冲洗—系统综合试压及冲洗—报警阀配件、消火栓配件安装—系统通水试验2、安装准备1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
2）核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办好洽商手续。
3）检查预埋和预留洞是否准确。
4）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
5）要安排合理的施工顺序，避免工种交叉作业的干扰影响施工。
3、干管安装1）喷洒管道一般要求使用镀锌钢管。
2）管道连接紧固法兰时，检查法兰端面是否干净。
采用3~5mm的橡胶垫片。
法兰螺栓的规格应符合规定。
紧固螺栓应先紧最不利点，然后依次紧固。
法兰接口应安装在易拆装的位置。
3）消火栓系统干管安装应根据设计要求使用管材。
4、报警阀安装应设在明显、易于操作的位置，距地高度宜为 1.2m。
报警阀处地面应有排水措施，环境温度不应低于5℃，报警阀组装应符合产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。
5、消防喷洒和消火栓立管安装立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。
6、消防喷洒分层干管安装1）管道的分支预留口在吊装前应先预制好，丝接或卡箍连接的用三通定位预留口。
2）吊顶内的管道安装与通风道的位置要协调好。
3）喷洒管道不同管径连接不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头。
4）喷洒分支水流指示器后不得连接其他用水设施，每路分支均应设置泄压装置。
7、消火栓及支管安装1）消火栓箱体应符合设计要求，产品均应有消防部门的制造许可证及合格证方可使用。
消防工程(火灾报警、喷淋系统)施工技术交底
消防工程（火灾报警、喷淋系统）施工技术交底一、电线电缆穿管敷设1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对电线电缆穿线一般按规范GB50303-2015、GB50339-2013执行。
2、管内穿线宜在抹灰、粉刷及地坪面上工程完成后进行，穿线前应将管内积水及杂物清除干净后敷设。
3、火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+”线为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致，接线端子应有标号。
4、电缆穿管敷设时应合理安排，不宜交叉，敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦、固定时，松紧应适度，多芯电缆的弯曲半径不应小于其外径的6倍。
5、管内导线总截面积与管截面不应大于40%，或电缆的总截面积不应大于线槽的净截面积的50%。
导线穿入箱、盒、槽管口处应装护圈保护。
6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电线软管保护，导线不应有裸露部分。
7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接。
8、同一建筑物内相同相位的电线应采用同一颜色的电线，A－黄、B－绿、C－红、N－淡兰色、PE－黄绿双色线、开关线――白色等其它颜色电线。
多路开关线可用不同颜色的电线加以区分。
以上应及时做好工程技术资料、质量检验批记录。
本分项工程质量目标：主控项目有关强制性条文必须全部符合规范要求，一般项目合格率90%。
二、报警设备、探测器类安装1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对报警设备及各探测器安装一般按规范GB50303-2015、GB50339-2013执行。
2、自动报警主机应设独立间，总控主机安装应距墙周圈600~800mm安装平稳。
3、点型烟感探测器安装要求，探测器宜水平安装，当必须斜装时不应大于45°，位置距墙壁、梁边及周围不应小于0.5m，距空调送风口1.5m。
水平空间安装设置宜居中布置，感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m。
消防工程系统技术交底
消防工程系统技术交底简介本文档旨在对消防工程系统技术进行交底，以确保项目顺利进行和安全运行。
消防工程系统的合格安装和有效运行对于保护人员生命安全和财产安全至关重要。
消防工程系统概述消防工程系统构成了建筑物内部和周围的消防安全防护系统，主要包括以下几个方面：火灾自动报警系统：用于及时探测火灾并自动报警，确保火灾得到及时处理。
自动喷水灭火系统：在火灾发生时自动启动并进行灭火，尽快控制火势。
气体灭火系统：采用特殊的灭火气体进行灭火，适用于无人区域或特殊场所。
应急疏散通道和安全出口：确保人员在火灾发生时能够快速疏散离开建筑。
防烟排烟系统：通过排烟，减少火灾产生的烟雾对人员的危害。
交底内容1.消防工程系统的设计原则和标准：包括相关的国家、地区和行业标准，以及适用于不同场所和建筑类型的设计原则和要求。
2.消防设备和器材的使用方法和注意事项：对自动报警系统、喷水灭火系统、气体灭火系统等消防设备的使用方法进行详细说明，并提醒注意维护保养等事项。
3.应急疏散和逃生措施：介绍建筑内的疏散通道和安全出口的设置要求，以及在火灾发生时应采取的逃生措施和应急预案。
4.灭火器具使用方法和演示：对消防灭火器的使用方法进行演示，并强调正确使用和维护保养的重要性。
5.消防系统的维护保养和检修计划：详细说明消防工程系统的日常维护保养内容和频率，并介绍定期检修和维修计划。
结论消防工程系统技术交底是确保消防系统安全可靠运行的重要环节。
通过交底，能够使工程参建人员对消防系统有清晰的了解和正确的使用方法，提高火灾防范和处理的能力，确保项目的顺利进行和人员的生命财产安全。
（完整word版）室内消火栓系统安装技术交底
（完整word版）室内消⽕栓系统安装技术交底室内消⽕栓系统安装施⼯技术交底1、施⼯准备1.1材料质量要求（1）消⽕栓系统管材应根据设计要求选⽤，⼀般采⽤碳素钢管或⽆缝钢管，管材不得有弯曲、锈蚀、重⽪及凹凸不平等现象。
（2）消⽕栓箱的规格类型应符合设计要求，箱体表⾯平整光洁⾦属箱体⽆锈蚀，划伤，箱门开启灵活。
箱体⽅正，箱内配件齐全。
栓阀外形规矩，⽆裂纹，启闭灵活关闭严密，密封填料完好，有产品出⼚合格证。
1.2主要施⼯机真套丝机、砂轮锯、台钻、电锤、⼿砂轮、⼿电钻、电焊机、电动试压泵等机械，套丝板、管钳、台钳、压⼒钳、链钳、⼿锤、钢锯、扳⼿、射钉枪、倒链、电⽓焊等⼯具。
1.3作业条件（1）施⼯图纸及有关技术⽂件应齐全，现场⽔、电、⽓应满⾜连续施⼯要求，系统设备材料能保证正常施⼯。
（2）管道及箱体安装所需要的基准线应测定并标明。
预留、预埋已随结构施⼯完成。
2、施⼯⼯艺2.1⼀般要求（1）认真熟悉图纸，根据施⼯⽅案、技术、安全交底的具体措施选⽤材料，测量尺⼨，绘制草图，预制加⼯。
（2）核对有关专业图纸，查看各种管道的坐标、标⾼是否有交叉或排列位置不当，及时与设计⼈员研究解决，办理治商⼿续。
（3）检查预埋件和预留洞是否准确。
（4）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
（5）要安排合理的施⼯顺序，避免⼯种交叉作业⼲扰，影响施⼯。
2.2⼲管安装（1）管道在焊接前应清除接⼝处的浮锈、污垢及油脂。
（2）当壁厚≤4mm，直径≤50mm时，应采⽤⽓焊；壁厚≥4.5mm，直径≥70mm时，应采⽤电焊。
（3）不同管径的管道焊接，连接时如两管径相差不超过⼩管径的15％，可将⼤管端部缩⼝与⼩管对焊。
如果两管相差超过⼩管径15％，应加⼯异径短管焊接。
（4）管道对⼝焊缝上不得开⼝焊接⽀管，焊⼝不得安装在⽀吊架位置上。
（5）管道穿墙处不得有接⼝（丝接或焊接）管道穿过伸缩缝处应有防冻措施。
（6）碳素钢管开⼝焊接时要错开焊缝，并使焊缝朝向易观察和维修的⽅向上。
消防喷淋系统技术安全交底模板
一、交底目的为确保消防喷淋系统施工、安装、调试及使用过程中的安全，提高员工对消防喷淋系统的认识，防止安全事故的发生，特进行消防喷淋系统技术安全交底。
二、交底对象所有参与消防喷淋系统施工、安装、调试及使用的相关人员。
三、交底内容1. 消防喷淋系统概述消防喷淋系统是一种固定式自动喷水灭火系统，主要用于扑救初期火灾，防止火灾蔓延。
系统由水源、水泵、管道、喷头、报警装置等组成。
2. 施工安全要求（1）施工人员必须具备相关资质，严格遵守国家有关消防法规和施工规范。
（2）施工前应熟悉施工现场情况，了解消防喷淋系统的设计要求，做好施工前的准备工作。
（3）施工过程中，注意施工现场的通风、照明、防滑、防坠落等措施。
（4）施工人员必须佩戴安全帽、安全带等个人防护用品。
（5）施工区域应设置安全警示标志，确保施工安全。
3. 安装安全要求（1）安装前，应检查消防喷淋系统的设备、材料是否符合设计要求，并做好检查记录。
（2）安装过程中，注意保持管道、喷头等设备的清洁，防止污染。
（3）安装喷头时，注意喷头的方向、间距、高度等参数，确保喷头安装正确。
（4）安装过程中，注意检查管道的连接质量，确保管道密封性良好。
4. 调试安全要求（1）调试前，应检查消防喷淋系统的设备、材料是否齐全，并做好检查记录。
（2）调试过程中，注意观察消防喷淋系统的运行情况，确保系统运行正常。
（3）调试过程中，注意保持施工现场的通风、照明，确保调试安全。
（4）调试完成后，对消防喷淋系统进行测试，确保系统性能符合设计要求。
5. 使用安全要求（1）消防喷淋系统应定期检查、维护，确保系统处于良好状态。
（2）消防喷淋系统在使用过程中，不得随意改动系统参数。
（3）发现消防喷淋系统存在故障时，应及时上报，并采取相应措施进行处理。
四、交底时间根据项目实际情况，由项目负责人确定。
五、交底人项目安全负责人。
六、交底记录1. 交底时间、地点、参加人员名单。
2. 交底内容详细记录。
(完整word版)消火栓系统技术交底
消火栓灭火系统技术交底记录工程名称建设单位分项工程名称消防安装工程施工单位交底内容：室内消火栓系统管道安装1范围本工艺标准适用于民用和一般工业建筑的室内消火栓系统管道的安装。
2施工准备2.1主要材料：2.1.1消火栓系统采用镀锌钢管，管材无弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.2消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
2.2主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。
2.3作业条件：2.3.1施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。
2.3.2管道及箱体安装所需要的基准线应测定并标明。
预留、预埋已随结构施工完成。
3操作工艺3.1工艺流程：安装准备→干管安装→箱体及支管安装→箱体配件安装→通水调试3.2安装准备：3.2.1认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时工程名称建设单位分项工程名称消防安装工程施工单位与设计人员研究解决，办理洽商手续。
3.2.2检查预留及预埋是否正确，临时剔凿应与设计工建协调好。
3.2.3检查设备材料是否符合设计要求和质量标准。
3.2.4安排合理的施工顺序、避免工种交叉作业干扰，影响施工。
3.3干管安装：3.3.1消火栓系统干管安装应根据设计要求使用管材，按压力要求选用镀锌钢管。
3.3.2管道在连接前应清除接口处的浮锈、污垢及油脂。
3.3.3管径大于≧ 100mm 时采用沟槽式连接，管径<100 时采用丝扣连接。
3.3.4不同管径的管道连接，使用大小头连接。
3.3.5管道对口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。
室内消火栓系统安装技术交底
室内消火栓系统安装施工技术交底1、施工准备1.1材料质量要求（1）消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
（2）消火栓箱的规格类型应符合设计要求，箱体表面平整光洁金属箱体无锈蚀，划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外形规矩，无裂纹，启闭灵活关闭严密，密封填料完好，有产品出厂合格证。
1.2主要施工机真套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械，套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。
1.3作业条件（1）施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。
（2）管道及箱体安装所需要的基准线应测定并标明。
预留、预埋已随结构施工完成。
2、施工工艺2.1一般要求（1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
（2）核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理治商手续。
（3）检查预埋件和预留洞是否准确。
（4）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
（5）要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。
2.2干管安装（1）管道在焊接前应清除接口处的浮锈、污垢及油脂。
（2）当壁厚≤4mm，直径≤50mm时，应采用气焊；壁厚≥4.5mm，直径≥70mm时，应采用电焊。
（3）不同管径的管道焊接，连接时如两管径相差不超过小管径的15％，可将大管端部缩口与小管对焊。
如果两管相差超过小管径15％，应加工异径短管焊接。
（4）管道对口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。
（5）管道穿墙处不得有接口（丝接或焊接）管道穿过伸缩缝处应有防冻措施。
（6）碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方向上。
消防喷淋管道设备安装施工技术交底
消防喷淋管道设备安装施工技术交底消防工程施工技术交底1范围本交底适用室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2施工准备2.1材料要求2.1.1消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
2.1.2消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。
有产品出厂合格证。
2.1.5消火栓箱体的规格类型应符合设想要求，箱体外表平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
箱体朴直，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料齐备，有产品出厂及格证。
2.2主要机具2.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
2.2.2套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉2.3作业前提2.3.1主体结构已验收，现场已清理洁净。
2.3.2管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
2.3.3设备基础经检验符合设想要求，达到装置前提。
2.3.4安装管道所需要的操作架应由专业人员搭设完毕。
2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。
2.3.6喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
3操作工艺3.1工艺流程安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→水流指示器、消防水泵、高位水箱、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调3.2安装准备3.2.1当真熟悉图纸，按照施工计划、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
室内消火栓系统安装技术交底
室内消火栓系统安装施工技术交底1、施工准备资料质量要求（1）消火栓系统管材应依据设计要求采纳，一般采纳碳素钢管或无缝钢管，管材不得有曲折、锈蚀、重皮及凹凸不一样等现象。
（2）消火栓箱的规格种类应切合设计要求，箱体表面平坦光洁金属箱体无锈蚀，划伤，箱门开启灵巧。
箱体方正，箱内配件齐备。
栓阀外形规矩，无裂纹，启闭灵巧封闭严实，密封填料完满，有产品出厂合格证。
主要施工机真套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械，套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。
作业条件（1）施工图纸及相关技术文件应齐备，现场水、电、气应知足连续施工要求，系统设备资料能保证正常施工。
（2）管道及箱体安装所需要的基准线应测定并注明。
预留、预埋已随结构施工达成。
2、施工工艺一般要求（1）认真熟习图纸，依据施工方案、技术、安全交底的详细举措采纳资料，丈量尺寸，绘制草图，预制加工。
（2）查对相关专业图纸，查察各样管道的坐标、标高能否有交错或摆列地点不妥，实时与设计人员研究解决，办理治商手续。
（3）检查预埋件和预留洞能否正确。
（4）检查管材、管件、阀门、设备及组件等能否切合设计要乞降质量标准。
（5）要安排合理的施工次序，防止工种交错作业扰乱，影响施工。
干管安装（ 1）管道在焊接前应消除接口处的浮锈、污垢及油脂。
（ 2）当壁厚≤ 4mm，直径≤ 50mm时，应采纳气焊；壁厚≥，直径≥70mm时，应采纳电焊。
15％，可将大管端部缩口与小管对（ 3）不一样管径的管道焊接，连结时如两管径相差不超出小管径的焊。
假如两管相差超出小管径 15％，应加工异径短管焊接。
（4）管道对口焊缝上不得张口焊接支管，焊口不得安装在支吊架地点上。
（5）管道穿墙处不得有接口（丝接或焊接）管道穿过伸缩缝处应有防冻举措。
（6）碳素钢管张口焊接时要错开焊缝，并使焊缝朝向易察看和维修的方向上。
（7）管道焊接时先点焊三点以上，而后检查预留口地点、方向、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉暂时固定件。
室内消火栓技术交底
作业指导书
工程名称：朗润春天住宅小区
分部工程名称:建筑给水、排水及采暖工程子分部工程名称：室内消火栓系统安装
编制人：
审批人：
接底人：
编制日期: 2012年月日
技术交底记录
鲁SN-00４
山东省建设工程质量监督总站监制技术交底记录
分项工程名称室内消火栓系统安装交底日期
交底内容：
2.2。
2支架、吊架制作安装
⑴活动支架及固定支架型式、规格应按设计或标准图集要求制作、安装.材质及加工尺寸应符合设计要求及国家有关标准的规定。
⑵支、吊架固定要牢固，外形整齐美观。
2。
2.3干管安装
⑴螺纹连接
a螺纹应清洁、规整，无毛刺和乱丝，断丝或缺丝应不大于螺纹全扣数的10％。
b连接牢固，管螺纹根部有外露螺纹2—3扣，管子螺纹长度尺寸详见下表
项目专业技术负责人：交底人：接受人:
技术交底记录
鲁SN-00４
山东省建设工程质量监督总站监制技术交底记录
鲁SN—00４
山东省建设工程质量监督总站监制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录 表C2-1 编号
工程名称 华北煤炭医学院附属医院外科住院楼工程 交底日期 2012-3-1 施工单位 中国建筑一局（集团）有限公司 分部工程名称 建筑给水排水及采暖、消防工程
交底提要 室内消火栓系统和自动喷水灭火系统安装
一、施工准备 室内消火栓系统和自动喷水灭火系统施工应具备以下条件： 1.设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全； 2.系统组件、管件、及其他设备、材料，应能保证正常施工。 （一）作业条件 1.沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确；暗装管道应在地沟盖板前或吊顶封闭前进行安装。管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2. 立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
3.支管安装必须在主体结构已验收，现场已经清理干净，墙面抹灰后进行。 （二）材料要求 1、室内消火栓系统和自动喷水灭火系统的系统组件、管件及其它设备、材料，应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证；
2、喷头、报警阀、压力开关、等主要系统组件应经国家消防产品质量监督检验中心检测合格。
3、室内消火栓系统和自动喷水灭火系统管材、管件应进行现场外观检查，并应符合下列要求：
①表面应无裂纹、缩孔、夹渣、折迭和重皮； ②螺纹密封面应完整、无损伤、无毛刺； ③镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象； ④非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷； ⑤法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤；⑥管件不得有偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。
4、喷头的现场检验应符合下列要求： ①喷头的型号、规格应符合设计要求； ②喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全； ③喷头外观应无加工缺陷和机械损伤； ④喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象； 5、室内消火栓系统和自动喷水灭火系统阀门及其附件的现场检验应符合下列要求： ①阀门的型号、规格应符合设计要求； ②阀门及其附件应配备齐全，不得有加工缺陷和机械损伤； ③报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志； ④报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象；阀体内应清洁、无异物堵塞；
⑤水力警铃的铃锤应转动灵活，无阻滞现象； ⑥报警阀应逐个进行渗漏试验。试验压力应为工作压力的2倍，试验时间应为5min。阀瓣处应无渗漏；
⑦除报警阀外，其他阀门安装前应进行强度、严密性试验，主控阀门100%试验，其他阀门抽检10%，若有不合格，则抽查20%，还有不合格，则逐个检验。阀门的强度和严密性试验，应符合以下规定:阀门的强度试验压力为公称压力的1.5 倍；严密性试验压力为公称压力的1.1 倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间应不少于下表要求：
⑧压力开关、水流指示器及水位、气压、阀门限位等自动检测装置应有清晰的铭牌、安全操作指示标志和产品说明书；水流指示器尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查，不合格者不得使用。
⑨消火栓箱规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。
⑩本工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合 格证明文件，规格、型号及性能检测报告并应符合国家技术标准或设计要求。进场时应做检查验收，并经监理工程师核查确认。
⑪所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。
6.主要机具设备： ①机械：套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械；
②工具：套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、板手、倒链、气焊等工具；
③其他：钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺等量具。
二、操作工艺 工艺流程 安装准备→管网安装→设备安装→喷头支管安装→喷头及系统组件安装→通水调试 （一）安装准备 1.熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当，及时与设计人员研究解决，办理洽商手续。检查预埋式预留调是否正确，需临时剔凿应与设计和土建协商好。
2. 安装前进场设备材料检验：进场设备材料规格、型号应满足设计要求：外观整洁，无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落，无毛刺及径向沟槽；丝扣完好无损伤；水泵盘车应灵活无阻滞及异常声响；设备配件应齐全；报警阀逐个渗漏试验，阀门、喷头抽样强度、严密性试验结果应满足规定。
（二）管网安装 1.管网安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。干管安装前要检查管腔并通过拉扫(钢丝缠布)清理干净。在丝头处涂好铅油缠好麻，一人在末端扶平管道，用管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露2～3扣，并清掉麻头依此方法装完为止(管道穿过伸缩缝或过沟处，必须先穿好钢套管)。
2. 在具有腐蚀性的场所安装管网前，应按设计要求对管子、管件等进行防腐处理。 3. 管网安装当管子公称直径小于或等于100mm时，应采用螺纹连接；当管子公称直径大于100mm时，采用沟槽连接（本工程）。连接后均不得减小管道的通水横断面面积。
4. 螺纹连接应符合下列要求： ①管子宜采用机械切割，切割面不得有飞边、毛刺； ②管道螺纹连接应螺纹规整，断丝或缺丝不得占螺纹全扣数10％，严禁有“爆牙”或管端变形现象。 ③管道螺纹连接填料采用青麻加白厚漆，安装时，先将麻丝抖松成薄而均匀的纤维，然后从螺纹第二扣开始沿螺纹方向进行缠绕，缠好后表面沿螺纹方向涂白厚漆，然后用手拧上管件，并拧紧，填料缠绕要适当，不得把白厚漆，麻丝从管端下垂挤入管腔，堵塞管路。
④管道螺纹连接安装螺纹零件按旋紧方向一次装好，不得倒回，且须外露螺纹2－3扣，外露油麻必须清理干净，外露螺纹刷铁红防锈漆防腐。
⑤管道卡箍(套)式连接两管口端应平整、无缝隙，沟槽应均匀，卡紧螺栓后管道应平直，卡箍(套)安装方向应一致。
5.当管道变径时，宜采用异径接头；在管道弯头处不得采用补芯；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不宜采用活接头。
6.螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。
7.多种管道交叉时的避让原则：冷水让热水，小管让大管等。 8. 检查设备材料是否符合设计要求和质量标准。 9.安排合理的施工顺序、避免工种交叉作业干扰，影响施工。 10. 室内消火栓系统和自动喷水灭火系统干管安装根据设计要求及变更洽商使用管材，按压力要求选用。干管安装按管道定位、画线(或挂线)、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。按施工草图，进行管段的加工预制，包括断管、套丝、上零件、调直、核对尺寸，按环路分组编号，码放整齐。管道的安装位置应符合设计要求。当设计无要求时，管道的中心线与梁、柱、楼板等的最小距离应符合下表规定：
11. 管道支架吊架防晃支架的安装应符合下列要求： ①管道应固定牢固；管道支架或吊架之间的距离不应大于下表的规定：
②管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定。安装卡架，按设计要求或规定间距安装，将在墙上画出的管道定位坡度线按照管中心与墙、柱的距离水平外移，挂线作为卡架安装的基 准线。吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。
③管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。
④配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个；当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m。
⑤当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个；当管道改变方向时，应增设防晃支架。
⑥竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5～1.8m。
12. 管道穿过建筑物的变形缝时，应设置柔性短管并采用防冻措施。穿过墙体或楼板时应加设套管，套管长度不得小于墙体厚度，或应高出楼面或地面50mm且管道穿墙处不得有接口；管道的焊接环缝不得位于套管内。套管与管道的间隙应采用不燃烧材料填塞密实。
13. 管道横向安装宜设0.002～0.005的坡度且应坡向排水管；当局部区域难以利用排水管将水排净时，应采取相应的排水措施。当喷头数量小于或等于5只时，可在管道低凹处加设堵头；当喷头数量大于5只时，宜装设带阀门的排水管。
14. 配水干管、配水管应做红色或红色环圈标志。 15. 管网在安装中断时，应将管道的敞口封闭。 16.安装完的干管，不得有塌腰，拱起的波浪现象及左右扭曲的蛇弯现象。管道安装横平竖直，水平管道纵横方向弯曲的允许偏差为5mm。
17.管道安装后，检查坐标、标高、预留口位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓U形卡，使其松紧适度，平正一致，最后焊牢固定卡处的止动板。
18.管道安装后摆正或安装管道穿结构处的套管，填堵管洞口，预留口处应加临时管堵。 （三）立管安装 室内消火栓系统和自动喷水灭火系统的立管一般敷设在管道井内，安装时从下向上顺序安装，安装过程中要及时固定好已安装的立管管段，并按测绘草图上的位置、标高甩出各层消火栓水平支管接头。
1.为保证立管垂直度，仔细核对各层预留孔洞位置是否垂直，吊线、剔眼、栽卡子。将预制好的管道按编号顺序运到安装地点。
2. 室内消火栓系统和自动喷水灭火系统的管道穿楼板及穿墙均需加钢套管，穿楼板部分套管下与楼板平齐，上高出楼板套管高出地面2cm(厨卫间5cm)，穿墙套管两端与墙平齐。套管与管道间隙用石棉水泥打口。安装前先卸下阀门盖，有钢套管的先穿到管上，注意按编号从第一节开始安装。涂铅油缠麻将立管对准接口转动入扣，一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准调直时的标记要求，丝扣外露2～3扣，预留日正确为止，
