中考物理题分类汇编27电路故障题
中考物理复习《家庭电路故障的分析问题》专项综合练习附详细答案
【解析】
【分析】
解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。
【详解】
[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD段某处断路，会造成题干的现象。
5．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；
(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
A．①②B．①④C．②④D．③④
【答案】B
【解析】
【分析】
【详解】
①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；
②插座处原来有短路，灯泡不会发光，故②错误；
③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；
中考物理真题分类训练——电路故障分析
中考物理真题分类训练——电路故障分析一、选择题1.（2020常德，13）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数,电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（）A.变阻器R短路B.变阻器R断路C.灯L短路D.灯L断路2.（2020泰安，8）如图所示，闭合开关，两灯均不亮。
已知电路连接正确，是其中一个小灯泡出现了故障。
将电压表并联在灯泡L1两端时，电压表有示数。
则电路故障分析是A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路3.（2020龙东，11）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。
由此可以判断电路的故障可能是 ( )A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路4.（2020株洲，14）小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。
然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。
于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。
根据以上现象可以推断出下列哪个结论是正确的（）A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了5.（2020西宁，8）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是（）A. 灯L短路B. 灯L断路C. 电阻R短路D. 电阻R断路6.（2020潍坊，9）如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。
闭合开关S，两灯均不亮。
保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（）A. b、c间导线断路B. 灯泡L1断路C. 灯泡L2断路D. 灯泡L1、L2均断路7.（2020襄阳，9）在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障分析可能是（）A. L1断路B. L2断路C. L1短路D. L2短路。
中考物理《家庭电路故障》专项训练及答案解析

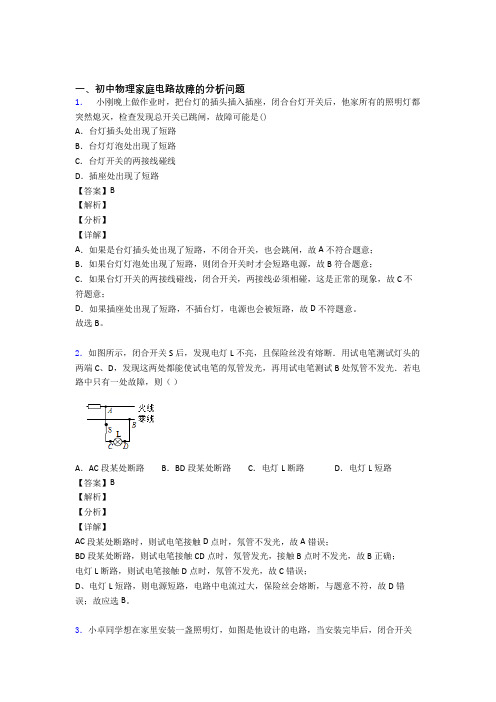

一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
中考物理 家庭电路故障的分析问题 培优 易错 难题练习(含答案)含答案
一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。
可能是火线断路，可能是零线断路。
灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。
说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。
当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。
测电笔接触右孔时，氖管照常发光。
故选B。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
中考物理复习家庭电路故障的分析问题专项易错题及答案
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；
(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光
C．故障是灯泡L断路D．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。
全国中考物理家庭电路故障的分析问题的综合中考真题分类汇总含答案

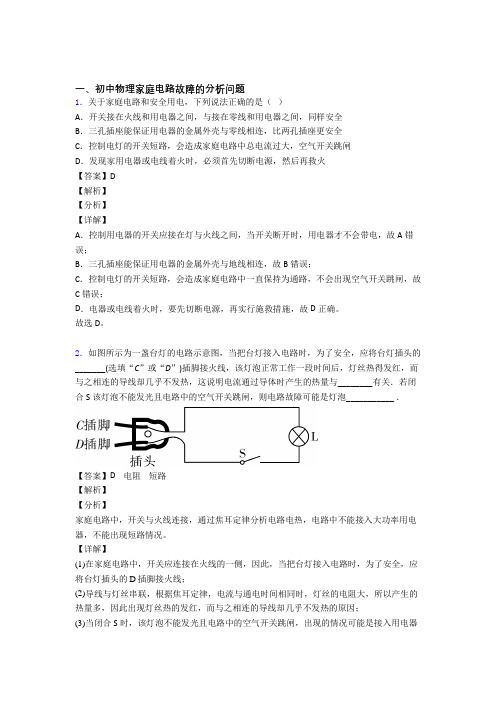

一、初中物理家庭电路故障的分析问题1．关于家庭电路和安全用电，下列说法正确的是（）A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸D．发现家用电器或电线着火时，必须首先切断电源，然后再救火【答案】D【解析】【分析】【详解】A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。
故选D。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
备战中考物理一模试题分类汇编——家庭电路故障的分析问题综合附答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
中考物理家庭电路故障的分析问题(大题培优 易错 难题)及答案
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（ ）①电炉的功率太大 ②插座处原来有短路 ③电炉的电阻丝断了 ④电炉的插头处有短路 A ．①② B ．①④C ．②④D ．③④【答案】B 【解析】 【分析】 【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确； ②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
2021年中考物理真题解析：电路故障
2021年中考物理真题解析：电路故障1.（2021达州）在探究串联电路电压特点时，某同学设计的电路如图所示。
对于下列实验过程中出现的现象及分析正确的是()A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光【答案】C【解析】解：A、开关闭合后，L1亮，说明有电路，故障类型为短路，短路部分不工作，故L 2短路，故A错误；B、当只有灯泡L1开路时，整个电路无电流，闭合开关后，电压表到电源为通路，故电压表有示数，故B错误；C、当只有灯泡L2开路时，整个电路无电流，闭合开关后，电压表到电源为断路，故电压表示数一定为零，故C正确；D、开关闭合后，电压表示数为零，可能是L1短路，此时L2可以放光，也可能是L2断路，此时L2不发光，故D错误。
故选：C。
2.（2021徐州）如图所示是一位同学连接的电路，闭合开关后，下列对各元件状况的判断正确的是A．灯L1不亮 B.灯L2不亮C.电流表无示数D.电池被烧坏【答案】A3. （2021南京）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A. 电源没电B. 开关断路C. 灯泡断路D. 灯泡短路【答案】B【解析】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
4. （2021潍坊）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（）A. 电阻1R 断路B. 电阳2R 断路C. 电阻2R 短路D. 电阻3R 断路【答案】D5. （2021枣庄）如图所示，当开关S 闭合时，小灯泡L 不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。
中考物理家庭电路故障的分析问题(大题培优 易错 难题)含答案
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
