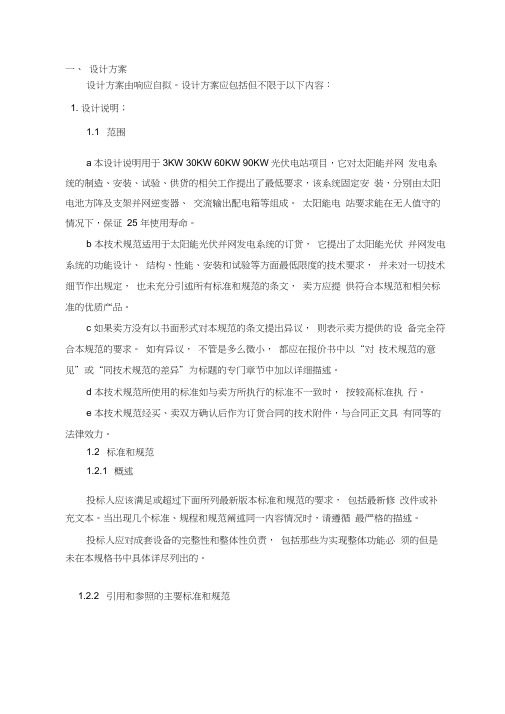

一、设计方案设计方案由响应自拟。
设计方案应包括但不限于以下内容：1. 设计说明；1.1 范围a本设计说明用于3KW 30KW 60KW 90KW光伏电站项目，它对太阳能并网发电系统的制造、安装、试验、供货的相关工作提出了最低要求，该系统固定安装，分别由太阳电池方阵及支架并网逆变器、交流输出配电箱等组成。
太阳能电站要求能在无人值守的情况下，保证25 年使用寿命。
b 本技术规范适用于太阳能光伏并网发电系统的订货，它提出了太阳能光伏并网发电系统的功能设计、结构、性能、安装和试验等方面最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述所有标准和规范的条文，卖方应提供符合本规范和相关标准的优质产品。
c 如果卖方没有以书面形式对本规范的条文提出异议，则表示卖方提供的设备完全符合本规范的要求。
如有异议，不管是多么微小，都应在报价书中以“对技术规范的意见”或“同技术规范的差异”为标题的专门章节中加以详细描述。
d 本技术规范所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。
e 本技术规范经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.2 标准和规范1.2.1 概述投标人应该满足或超过下面所列最新版本标准和规范的要求，包括最新修改件或补充文本。
当出现几个标准、规程和规范阐述同一内容情况时，请遵循最严格的描述。
投标人应对成套设备的完整性和整体性负责，包括那些为实现整体功能必须的但是未在本规格书中具体详尽列出的。
1.2.2 引用和参照的主要标准和规范GB 50797-2012 《光伏发电站设计规范》GB-Z 19964-2005《光伏发电站接入电力系统技术规定》GB/T 19064-2003《家用太阳能光伏电源系统技术条件和试验方法》GB/T 12325-2008《电能质量供电电压允许偏差》GB/T 12326-2008《电能质量电压波动和闪变》GB/T 15945-2008《电能质量电力系统频率偏差》GB/T 18481-2001 《电能质量暂时过电压和瞬态过电压》GB/T 14549《电能质量公用电网谐波》GB4208-2008《外壳防护等级（IP 代码）》GB50016-2012《建筑设计防火规范》GB50057-2010《建筑物防雷设计规范》JGJ 203-2010《民用建筑太阳能光伏系统应用技术规范》JGJ/T264-2012《光伏建筑一体化系统运行与维护规范》Q/GDW617-2011《光伏电站接入电网技术规定》Q/GDW618-2011《光伏电站接入电网测试规程》CGC/GF001：2009《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》GB 6495.1-1996 光伏器件第1 部分：光伏电流－电压特性的测量GB 6495.2-1996 光伏器件第2 部分：标准太阳电池的要求GB6495.3-1996 光伏器件第3部分：地面用光伏器件的测量原理及标准光谱辐照度数据GB 6495.5-1997光伏器件第5部分：用开路电压法确定光伏（PV）器件的等效GB 6495.4-1996 晶体硅光伏器件的I-V 实测特性的温度和辐照度修正方法电池温度（ECT）GB6495.7-2006 《光伏器件第7部分：光伏器件测量过程中引起的光谱失配误差的计算》GB 20047.1-2006《光伏（PV组件安全鉴定第1部分：结构要求》GB 20047.2-2006《光伏（PV组件安全鉴定第2部分：试验要求》GB6495-86 地面用太阳能电池电性能测试方法以上标准若有新版，请按新版执行。
工频纯正弦波逆变器
工频纯正弦波逆变器说明书目录目录 (2)一．特点 (3)二．面板说明 (4)三．技术参数 (5)四．安装 (6)1．连接示意图 (6)2．使用导线平方数 (6)3．安装指南 (7)4．远程控制安装 (7)五．蓄电池类型选择 (7)六．工作原理 (9)1．充电阶段解释 (9)2．充电曲线图 (9)七．使用说明 (10)八．应用领域 (10)1．家庭娱乐 (10)2．家庭设备 (10)3．办公设备 (11)4．照明设备 (11)九．状态指示及故障对照表 (11)一． 特点z安静，高效率运作z前面板LED指示灯和可调开关选择器z可选设置铅酸电池，胶体电池，或玻璃纤维隔板（AGM）电池等 z70A自动三阶段充电（大电流充电，吸收，和浮充 ）z快速开关（栅板到电池和电池栅板）的备用电源z较低的闲置电流能和发动机一致,在没有负载情况下节约能源. z在极端环境条件下具有持久的寿命z高负载能力可以承担比较大的负载,在过载情况下能稳定处理 z电路板涂层可以保护他们免遭腐蚀及提高使用寿命和可靠性z持久的粉末涂层，耐腐蚀钢底盘,具有防水功能z保护功能:a)过电压和低电压保护b)高温保护c)自动过载保护d)短路保护二． 面板说明正面面板交流输出端面板 市电输入零线 市电输入火线 机器输出地线市电输入地线 机器输出零线 机器输出火线远程指示灯三． 技术参数输入波形 正弦波(实用工具或发电机)标称输入电压 120V 230V低压跳闸 90V ±4% 184V/154V ±4% 低压重启 100V ±4% 194V/164V ±4% 高压跳闸 140V ±4% 253V ±4% 高压重启 135V ±4% 243V ±4% 交流最大输入电压 150V 270V额定输入频率 50Hz/60Hz(自动检测)低频跳闸 47Hz-50Hz, 57Hz-60Hz高频跳闸 55Hz-50Hz, 65Hz-60Hz输出波形 与输入波形相同（旁路模式）过载保护 断路器短路保护 断路器最大旁路电流 30安培/40安培在线转换式转换效率 95%以上在线切换时间 10ms (标准)旁路无电池连接 是旁路最大电流 30安/40安旁路过载电流 35安/45安（报警）逆变器规格/输出输出波形 纯正弦波持续输出功率 1000W 1500W 2000W 3000W 4000W 5000W 6000W 持续输出功率 1000V A 1500V A 2000V A 3000V A 4000V A 5000V A 6000V A 功率因数 0.9-1.0输出电压调节 ±10% rms输出频率 50Hz ±0.3Hz 60Hz ±0.3Hz额定效率 大于88%峰值额定值 3000W 4500W 6000 9000 2000 15000 18000 短路保护 是 ， 故障后十秒 接蓄电池端面板 直流输入负极 直流输入正极逆变器规格/输入额定输入电压12V 24V 48V最小启动电压10V 20V 40V电瓶低电压报警10.5V 21V 42V电瓶低电压脱扣10V 20V 40V高压报警16V 32V 64V节电器启用时低于25瓦节电器远程均为开关调节充电器模式规格输入电压范围 95-127V AC 194-243V AC/ 164-243V AC(W) 输出电压根据电池类型充电电流35A/70A启动时电瓶初始电压 0-15.7V,12V (*2,24V; *4, 48V）过充保护关断15.7V, 12V (*2,24V; *4, 48V）电瓶类型决定充电器（恒定电流四阶段）数控渐进充电四步走远程控制/RS232/USB 是，可选尺寸（mm） 1000W/1500W/2000W/3000W: 442*218*179mm4000W/5000W/6000W: 598*218*179 mm 重量： 1000W 1500W 2000W 3000W 4000W 5000W 6000W17kg 18kg 20kg 22kg 35kg 38kg 40kg 四． 安装1．连接示意图2．使用导线平方数充电或逆变电流导线长0-1.5 米导线长1.5-4.0米125-180A 50平方 70平方180-330A 70平方 90平方3．安装指南a)将本品与蓄电池组距离尽量拉近b)保持阴凉，干燥以及良好通风c)本品放置方向无关d)无论从原厂购买1.5米长的导线，或者使用你自己的线，都要按照导线平方数表所指明的粗细以确保对直流电流足够粗。
SG3525与TDS2285驱动的正弦波2000W逆变器
这个机器，BT是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器，也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。
升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板；DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。
因为电流较大，所以用了三对6平方的软线直接焊在功率板上：http://www.gzyoutong. com/http:/ //吸取了以前的教训：以前因为PCB设计得不好，打了很多样，花了很多冤枉钱，常常是P CB打样回来了，装了一片就发现了问题，其它的板子就这样废弃了。
所以这次画PCB时，我充分考虑到板子的灵活性，尽可能一板多用，这样可以省下不少钱，哈哈。
http:/ //如上图：在板子上预留了一个储能电感的位置，一般情况用准开环，不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个EC35的电感。
上图红色的东西，是一个0.6W的取样变压器，如果用差分取样，这个位置可以装二个200 K的降压电阻，取样变压器的左边，一个小变压器样子的是预留的电流互感器的位置，这次因为不用电流反馈，所以没有装互感器，PCB下面直接搭通。
上面是SPWM驱动板的接口，4个圆孔下面是装H桥的4个大功率管，那个白色的东西是0. 1R电流取样电阻。
二个直径40的铁硅铝磁绕的滤波电感，是用1.18的线每个绕90圈，电感量约1MH，磁环初始导磁率为90。
上图是DC-DC升压电路的驱动板，用的是KA3525。
这次共装了二板这样的板，一块频率是27K，用于普通变压器驱动，还有一块是16K，想试试非晶磁环做变压器效果。
这是SPWM驱动板的PCB，本方案用的是张工提供的单片机SPWM芯片TDS2285，输出部分还是用250光藕进行驱动，因为这样比较可靠。
也是为了可靠起见，这次二个上管没有用自举供电，而是老老实实地用了三组隔离电源对光藕进行供电。
4000W屋顶光伏发电系统方案设计说明书
4000W屋顶光伏发电系统方案说明书一、系统方案（一）光伏发电简介光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。
不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件。
光伏发电系统分为独立光伏发电系统、并网光伏发电系统（1）独立光伏发电系统独立光伏发电也叫离网光伏发电。
主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。
独立光伏电站包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源、阴极保护、太阳能路灯等各种带有蓄电池的可以独立运行的光伏发电系统（2）并网光伏发电系统并网光伏发电就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。
可以分为带蓄电池的和不带蓄电池的并网发电系统。
（二）背景与系统介绍（1）背景一南宁市家庭用户，屋面类型为水泥屋面。
主要电器设备为一盏功率为60W普通照明灯和一台功率为300W电视机。
（2）用电量分析电灯和电视机每天平均使用5小时，每天用电量为：（60W+300W）x 5h=1800Wh（即1.8度）,考虑到特殊情况的每天最大用电量为2.5度电。
（3）装机容量的确定据南宁气象数据统计，南宁最大连续阴雨天气为3天，光伏发电在阴雨天连续提供的电量应达到：（3+1）X 2.5=10（度），因此本光伏发电系统的装机容量设定为4000W，4000W的光伏发电系统日均发电量约11.2度，用户电器按每天运行5小时计算，可满足其正常使用4天。
（4）系统介绍根据用户用电情况本工程选用离网光伏发电系统。
离网光伏发电系统构成：由太阳能电池组件、光伏控制逆变一体机、蓄电池组、交流配电柜、接地系统、电缆等组成。
电池组件方阵在有光照情况下，电池吸收光能，电池两端出现异号电荷的积累，即产生“光生电压”，即“光生伏特效应”。
逆变器及应用
太阳能电池原理 太阳能电池的原理是基于半导体的光伏效应，将太阳辐射直接转换为电能。 所谓光电效应，就是指物体在吸收光能后，其内部能传导电流的载流子分布状态和 浓度发生变化，由此产生出电流和电动势的效应。在气体、液体和固体中均可 产生这种效应，而半导体光伏效应的效率最高。
12
光伏系统的逆变器
• 光伏发电系统中的逆变器，包括无源逆变和有源逆变两种形式。 • 无源逆变：用于孤立型光伏发电站，通过逆变器将直流逆变为方波或
经SPWM调制为正弦波交流电，直接向交流负载供电。
• 有源逆变器：用于并网光伏发电，通过逆变器以SPWM的方式产生交流
调制正弦电源，并使输出正弦波的电压幅值、频率及相位等变量与公 共电网一致。
阶梯波逆变器
– 特点：此类逆变器输出的交流电压波形为阶梯波，逆变器实现阶梯波输出也有多种不同线路，输出波形的阶梯数 目差别很大。 – 优点是，输出波形比方波有明显改善，高次谐波含量减少，当阶梯达到 17个以上时输出波形可实现准正弦波。当 采用无变压器输出时，整机效率很高。 – 缺点是，阶梯波叠加线路使用的功率开关管较多，其中有些线路形式还要求有多组直流电源输入。这给太阳电池 方阵的分组与接线和蓄电池的均衡充电均带来麻烦。此外，阶梯波电压对收音机和某些通讯设备仍有一些高频干 扰。
控制监测系统大型风电场并网供电风能发电的分类独立运行和并网运行并网运行的水平轴式风力发电机组由风轮增速齿轮箱发电机偏航装置控制系统塔架等部件组成其结构如图所示风轮增速器交流发电机主继电器主开关变压器转速测量晶闸管熔断器风速测量控制系统功率测量电容补偿电网并网运行的风力发电机组并网运行的水平轴风力发电机组的原理框图大纲tektronix的测试方案逆变器电气测试需求风电技术高速发展新技术不断涌现恒速恒频型发展为变速恒频型定桨距发展为变桨距主流mw级风力发电机设计电气系统的新要求大容量四象限运行的变流器设计的测试与分析软并网过程的检测与分析直流母线电压波动的测试变流器spwm调制分析测试伺服驱动系统的测试变桨距偏航系统示波器在风电设备开发中的作用在高电压大电流的电力电子器件测试中示波器是不可缺少的必需设备此外在观测pwm调制规律测试电力电子器件损耗捕捉瞬态异常信号结合总线控制信号的模数联合调试的工作中示波器有着不可替代的作用如何选择示波器类测试工具足够的存储长度保证每个转换的边沿采集到810个样点至少完整采集半个工频周期的信号异常波形的发现和捕获能力偶然发生的异常波形的显示和捕获能力长存储条件下的异常自动查找能力完善的探头方案和探头偏差校准能力高压差分和电流探头探头的自校准和时间偏差校准功能结合常用工业总线的模数联合调试能力常用总线解码和触发功能模数混合信号调试能力示波器性能考虑因素
三相电压源型逆变器PWM仿真
目录1概述 (1)1.1 逆变电路简介 (1)1.2 PWM简介 (1)2 三相电压源逆变器工作原理 (3)3 Matlab仿真建模与分析 (5)3.1三相SPWM波的产生 (5)3.2 SPWM逆变器仿真 (6)3.3 滤波器粗略分析 (10)三相电压源型SPWM逆变器的设计1概述1.1 逆变电路简介与整流相对应，把直流电变成交流电称为逆变。
当交流侧接在电网上，即交流侧接有电源时，称为有源逆变；当交流侧直接和负载连接时，称为无源逆变。
又逆变电路根据直流侧电源性质不同可分为两种：直流侧是电压源的称为电压型逆变电路；直流侧是电流源的称为电流型逆变电路；它们也分别被称为电压源型逆变电路和电流源型逆变电路。
其中，电压源型逆变电路有以下主要特点：直流侧为电压源，或并联有大电容，相当于电压源，直流侧电压基本无脉动，直流回路呈现低阻抗；由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同；当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用，为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
1.2 PWM简介PWM（Pulse Width Modulation）控制就是对脉冲的宽度进行调制的技术，即通过对一系列脉冲的宽度进行调制，来等效地获得所需要的波形。
PWM控制技术的重要理论基础是面积等效原理，即：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
下面分析如何用一系列等幅不等宽的脉冲来代替一个正弦半波。
把正弦半波分成N等分，就可以把正弦半波看成由N个彼此相连的脉冲序列所组成的波形。
如果把这些脉冲序列用相同数量的等幅不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就可得到图1-1所示的脉冲序列，这就是PWM波形。
GD3000产品介绍(张振华0602) - 副本
模拟量输出1
-10V-10V/-20mA-20mA
J2
AO2
V I GND
Y1
CME
485+ 485RTS COMX
模拟量输出2
-10V-10V/-20mA-20mA
开路集电极输出
MODBUS通讯
RS-485
-10V-+10V
-10V AI2
+10V
0-10V/0-20mA
AI1
J3
GND V I
PE 多功能模拟量输入
V/F
三种控制模式
超高的精度控制，兼容增
量编码器和旋变编码器 闭环矢量
高精度控制模式，兼容异
开环矢量
步电机和永磁同步电机驱 动
3：GD3000产品设计介绍
② 启动电流小，减小了机械冲击，运行更加平稳
启动电流波形图
3：GD3000产品设计介绍
③ 调速范围广，控制精度高，低频大转矩
调速范围 启动转矩
门极板
门极板
门极板
5：GD3000控制回路设计介绍
控制板
S1 S2 S3 +24V COM S4 S5 COMX RO1A RO1B RO1C PE 485+ 485- COMX +10V GND AI1 AI2 AO1 AO2 GND -10V +24V PW COM S6 COM CME Y1 RTS RO2A RO2B RO2C
3.6 结构突破 ① 同功率四象限机芯尺寸更小
约减少 25%
以往产品
GD3000-11-400G-12
3：GD3000产品设计介绍
② 全系列机芯—模块化结构
模块化示意图
整流、逆变单元采用模组结构，便易维护
烟台山友电气COTEK纯正波逆变器全系列说明书 中文
150W300W逆变器型号（S150-XXX S300-XXX）输入输出完全隔离设计能快速并行启动电容、电感负载三色指示灯显示,输入电压,输出电压,负载水准和故障情形负载控制风扇冷却高级微处理控制系统设计过压/欠压/短路/过载/超温保护说明型号项目S150-112 S150-124 S150-212 S150-224 S300-112 S300-124 S300-212 S300-224 输出功率150W 300W冲击功率200W 400W输入电压12V 24V 12V 24V 12V 24V 12V 24V输入电压范围10.5-15.0 21.0-30.0 10.5-15.0 21.0-30.0 10.5-15.0 21.0-30.0 10.5-15.0 21.0-30.0 输出电压110VAC±5% 230VAC±5% 110VAC±5% 230VAC±5% 频率50/60Hz±3%瞬间效率91% 92% 90% 93% 92% 93% 91% 94% 最大效率86% 87% 85% 88% 87% 88% 86% 89% 满载效率72% 79% 72% 80% 72% 78% 72% 80% 输出电流0.18A 0.15A 0.22A 0.16A 0.26A 0.23A 0.23A 0.15A 输出波形纯正弦波(失真率<4%)可允许的功率因素cosθ-90°~cosθ+90°自动保护过压/欠压/短路/过载/超温保护远程控制外接开关远程控制安规认证UL458 EN60950EN50081-1:1992EN50082-1:1992EN55022B:1994 电磁干扰FCC Class BEN61000-4-2:1995EN61000-4-3:1996ENV50204:1995工作环境温度0℃~40℃内储温度范围-30℃to70℃冷却负载控制风扇冷却尺寸237*155*72mm/9.33*6.10*2.83英寸重量 3.5公斤/7.7磅型号（S600-XXX）纯正弦波输出(失真率<3%)输出频率、开关选择:50/60hz输入输出完全隔离设计高效率设计88~94%适应于容性、感性负载三色指示灯显示,输入电压,输出电压,负载水准和故障情形适应于冲击性负载负载控制风扇冷却高级微处理控制系统设计過壓/欠壓/短路/過載/超溫保護说明型号型号型号型号型号型号项目S600-112 S600-124 S600-148 S600-212 S600-224 S600-248 输出功率600W最大输出功率680W冲击功率800W输入电压12VDC 24VDC 48VDC 12VDC 24VDC 48VDC 输出电压100/110/120VAC+-3% 220/230/240VAC+-3% 频率50/60HZ+/-0.05%满载效率87% 90% 92% 90% 93% 94% 输出电流0.87A 0.43A 0.23A 0.83A 0.43A 0.22A 输出波形纯正弦波（失真率<3%）输出电压范围100/110/120Vrms-10%+4% 220/230/240Vrms-10%+4%输入电压范围10.5-15 21.0-30 42.0-60 10.5-15 21.0-30 42.0-60 电压，负载指示LED 红色/橙色/绿色自动保护超载，过压，欠压，超温，短路，低电池等报警保护安规认证UL458 EN60950EN50081-1:1992EN50082-1:1992EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996 电磁干扰FCC Class BENV50204:1995 e-Marke13-020866 工作环境温度0~50℃℃内储温度范围-30to70℃℃冷却自动控制制冷风扇尺寸295(L)*180(W)*72(H)mm /11.61(L)*7.09(W)*2.83(H)英寸重量 2.7kgs./5.4Lbs.型号（S1500-XXX）纯正弦波输出（失真率<2%）输入输出完全隔离设计RS-232C远端电脑监控设计输入电压，负载LED指示状态自动控制制冷风扇采用微处理器控制系统设计过压/欠压/短路/过载/超温保护输出电压，频率开关选择说明型号型号型号型号型号型号项目S1500-112 S1500-124 S1500-148 S1500-212 S1500-224 S1500-248 输出功率1500W冲击功率2000W输入电压12VDC 24VDC 48VDC 12VDC 24VDC 48VDC 输出电压100/110/115/120V+—3% 200/220/230/240V+-3%频率50/60HZ+/-0.05%输出电流25A 11A满载效率85% 87% 88% 86% 89% 90% 空载损耗 1.5W Saving Mode≦输出波形纯正弦波（失真率<3%）输出电压范围100/110/115/120Vrms-10%+4% 200/220/230/240Vrms-10%+4%输入电压范围10.0-16.0 20.0-32.0 42.0-62.0 10.0-16.0 20.0-32.0 42.0-62.0 自动保护超载，过压，欠压，超温，短路，低电池等报警保护省电模式恢复时间5秒面版控制端口RS-232C远端控制器任意选择安规认证UL458 EN60950EN50081-1:1992EN50082-1:1992EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996 电磁干扰FCC Class BENV50204:1995e-Marke13-020932工作环境温度0~40℃℃内储温度范围-30to70℃冷却自动控制制冷风扇尺寸390(L)*275(W)*105(H}mm/15.4(L)*10.8(W)*4.1(H)Inch 重量7.0kgs/15.5lbs.型号（SK700）纯正弦波输出(失真率<3%)输出频率、开关选择:50/60Hz输入输出完全隔离设计高效率设计89-95%适应于容性、感性负载三色指示灯显示,输入电压,输出电压,负载水准和故障情形负载控制风扇冷却高级微处理控制系统设计过压/欠压/短路/过载/超温保护说明型号型号型号型号型号型号项目SK700-112 SK700-124 SK700-148 SK700-212 SK700-224 SK700-248输出功率700W最大输出功率800W冲击功率1200W输入电压12VDC 24VDC 48VDC 12VDC 24VDC 48VDC 输出电压100/110/120VAC+-3% 220/230/240VAC+-3%频率50/60HZ+/-0.05%输出波形纯正弦波（失真率<3%）满载效率89% 91% 92% 91% 93% 94% 无负载直流损耗 1.25A 0.64A 0.31A 1.20A 0.60A 0.28A 待机直流损耗0.25A 0.15A 0.08A 0.25A 0.15A 0.08A输入电压范围10.5-15 21.0-30 42.0-60 10.5-15 21.0-30 42.0-6电压，负载指示LED 红色/橙色/绿色故障指示LED 红色自动保护超载，过压，欠压，超温，短路，低电池等报警保护安规认证UL458 EN60950EN50081-1:1992EN50082-1:1992EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996 电磁干扰FCC Class BENV50204:1995 e-Mark e13-02 0866工作环境温度-10℃~50℃内储温度范围-30℃to70℃冷却负载控制冷却风扇（65℃开，45℃关）尺寸295(L)*180(W)*72(H)mm /11.61(L)*7.09(W)*2.83(H)英寸型号（SK1000）纯正弦波输出(失真率<3%)输出频率、开关选择:50/60Hz输入输出完全隔离设计高效率设计89-95%适应于容性、感性负载三色指示灯显示,输入电压,输出电压,负载水准和故障情形负载控制风扇冷却高级微处理控制系统设计过压/欠压/短路/过载/超温保护说明型号型号型号型号型号型号项目SK1000-112 SK1000-124 SK1000-148 SK1000-212 SK1000-224 SK100 0-248输出功率1000W最大输出功率1150W冲击功率2000W输入电压12VDC 24VDC 48VDC 12VDC 24VDC 48VDC 输出电压100/110/120VAC+-3% 220/230/240VAC+-3%频率50/60HZ+/-0.05%输出波形纯正弦波（失真率<3%）满载效率89% 92% 93% 91% 94% 95% 无负载直流损耗 1.43A 0.75A 0.38A 1.25A 0.65A 0.38A 待机直流损耗0.25A 0.15A 0.09A 0.25A 0.15A 0.09A输入电压范围10.5-15 21.0-30 42.0-60 10.5-15 21.0-30 42.0-6电压，负载指示LED 红色/橙色/绿色故障指示LED 红色自动保护超载，过压，欠压，超温，短路，低电池等报警保护安规认证UL458 EN60950EN50081-1:1992EN50082-1:1992EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996 电磁干扰FCC Class BENV50204:1995 e-Mark e13-02 0866工作环境温度-10℃~50℃内储温度范围-30℃to70℃冷却负载控制冷却风扇（65℃开，45℃关）尺寸383(L)*182(W)*88(H)mm /15.08(L)*7.17(W)*3.46(H)英寸型号（SK1500）纯正弦波输出(失真率<3%)输出频率、开关选择:50/60Hz输入输出完全隔离设计高效率设计89-95%适应于容性、感性负载三色指示灯显示,输入电压,输出电压,负载水准和故障情形负载控制风扇冷却高级微处理控制系统设计过压/欠压/短路/过载/超温保护说明型号型号型号型号型号型号项目SK1500-112 SK1500-124 SK1500-148 SK1500-212 SK1500-224 SK150 0-248输出功率1500W最大输出功率1725W冲击功率3000W输入电压12VDC 24VDC 48VDC 12VDC 24VDC 48VDC 输出电压100/110/120VAC+-3% 220/230/240VAC+-3%频率50/60HZ+/-0.05%输出波形纯正弦波（失真率<3%）满载效率88% 91% 92% 90% 93% 94% 无负载直流损耗 1.45A 0.75A 0.40A 1.40A 0.70A 0.40A 待机直流损耗0.28A 0.15A 0.09A 0.28A 0.15A 0.09A输入电压范围10.5-15 21.0-30 42.0-60 10.5-15 21.0-30 42.0-6电压，负载指示LED 红色/橙色/绿色故障指示LED 红色自动保护超载，过压，欠压，超温，短路，低电池等报警保护安规认证UL458 EN60950EN50081-1:1992EN50082-1:1992EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996 电磁干扰FCC Class BENV50204:1995 e-Mark e13-02 0866工作环境温度-10℃~50℃内储温度范围-30℃to70℃冷却负载控制冷却风扇（65℃开，45℃关）尺寸415(L)*191(W)*88(H)mm /16.34(L)*7.52(W)*3.46(H)英寸型号（SK2000）纯正弦波输出(失真率<3%)输出频率、开关选择:50/60Hz输入输出完全隔离设计高效率设计89-95%适应于容性、感性负载三色指示灯显示,输入电压,输出电压,负载水准和故障情形负载控制风扇冷却高级微处理控制系统设计过压/欠压/短路/过载/超温保护说明型号型号型号型号型号型号项目SK2000-112 SK2000-124 SK2000-148 SK2000-212 SK2000-224 SK2000 -248输出功率2000W最大输出功率2300W冲击功率4000W输入电压12VDC 24VDC 48VDC 12VDC 24VDC 48VDC 输出电压100/110/120VAC+-3% 220/230/240VAC+-3% 频率50/60HZ+/-0.05%输出波形纯正弦波（失真率<3%）满载效率89% 92% 93% 91% 94% 95% 无负载直流损耗 2.8A 1.5A 0.7A 2.8A 1.5A 0.7A 待机直流损耗0.50A 0.30A 0.16A 0.50A 0.25A 0.12A输入电压范围10.5-15 21.0-30 42.0-60 10.5-15 21.0-30 42.0-6电压，负载指示LED 红色/橙色/绿色故障指示LED 红色自动保护超载，过压，欠压，超温，短路，低电池等报警保护安规认证UL458 EN60950EN50081-1:1992EN50082-1:1992EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996 电磁干扰FCC Class BENV50204:1995 e-Mark e13-02 0866工作环境温度-10℃~50℃内储温度范围-30℃to70℃冷却负载控制冷却风扇（65℃开，45℃关）尺寸422(L)*208(W)*160(H)mm /16.6(L)*8.18(W)*6.30(H)英寸型号（SK3000）纯正弦波输出(失真率<3%)输出频率、开关选择:50/60Hz输入输出完全隔离设计高效率设计89-95%适应于容性、感性负载三色指示灯显示,输入电压,输出电压,负载水准和故障情形负载控制风扇冷却高级微处理控制系统设计过压/欠压/短路/过载/超温保护说明型号型号型号型号型号型号项目SK3000-112 SK3000-124 SK3000-148 SK3000-212 SK3000-224 SK300 0-248输出功率3000W最大输出功率3450W冲击功率6000W输入电压12VDC 24VDC 48VDC 12VDC 24VDC 48VDC 输出电压100/110/120VAC+-3% 220/230/240VAC+-3%频率50/60HZ+/-0.05%输出波形纯正弦波（失真率<3%）满载效率88% 91% 92% 90% 93% 94% 无负载直流损耗 2.8A 1.5A 0.7A 2.8A 1.5A 0.7A 待机直流损耗0.55A 0.35A 0.19A 0.55A 0.35A 0.19A输入电压范围10.5-15 21.0-30 42.0-60 10.5-15 21.0-30 42.0-6电压，负载指示LED 红色/橙色/绿色故障指示LED 红色自动保护超载，过压，欠压，超温，短路，低电池等报警保护安规认证UL458 EN60950EN50081-1:1992EN50082-1:1992EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996 电磁干扰FCC Class BENV50204:1995 e-Mark e13-02 0866工作环境温度-10℃~50℃内储温度范围-30℃to70℃冷却负载控制冷却风扇（65℃开，45℃关）尺寸452(L)*208(W)*166(H)mm /17.8(L)*8.18(W)*6.53(H)英寸型号（ST600-2XX□）内置10A转换开关交流电源转换灵敏适应于容性、感性负载交流电源插座和接线式双模式选择过压/欠压/短路/过载/超温保护说明型号项目ST600-212 ST600-224 输出功率600W最大输出功率680W冲击功率800W输入电压12V 24V输出电压范围、频率200/220/240V±3% 50/60Hz+/-0.05% 满载效率90.0% 93.0% 输出电流0.87A 0.43A 输出波形纯正弦波(失真率<3%)可允许的功率因素cosθ-90°~cosθ+90°输入电压范围10.5-15VDC 21.0-30VDC 电压、负载指示LED 红色/橙色/绿色电源状态LED 红色/绿色自动保护超载、过压、欠压、超温、短路、低电池等报警保护熔断电流7Amp转换开关10Amp转换时间4~8msec安规认证EN60950EN50081-1:1992EN50082-1:1992EN61000-4-3:1996 电磁干扰EN61000-4-2:1995EN55022B:1994ENV50204:1995远程控制CR-8同步交流转换工作环境温度0℃-40℃℃℃内储温度范围-30to70冷却负载控制风扇冷却尺寸11.42L*7.05W*3.15H英寸重量 3.3公斤/6.6磅正弦波逆变器安全认证机种名称安规认证编码型号:S150-*** S300-***安规认证* Meet UL458 EN60950EMC（电磁兼容）认证** FCC Class B EN50081-1:1992EN50082-1:1992EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996ENV50204:1995型号:S600-*** S1500-***安规认证UL458 EN60950 EMC（电磁兼容）认证FCC Class B EN50081-1:1992e-MarkEN50082-1:1992e13-020866EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996ENV50204:1995MODEL:S1000-***安规认证UL458 EN60950 EMC（电磁兼容）认证FCC Class B EN50081-1:199e-MarkEN50082-1:1992 e13-020866EN55022B:1994EN61000-4-2:1995EN61000-4-3:1996ENV50204:1995MODEL:ST600-2**EMC（电磁兼容）认证FCC Class B EN60950EN50081-1:1992EN55022B:1994EN61000-4-3:1996EN50082-1:1992EN61000-4-2:1995ENV50204:199511。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3000W正弦波逆变模块规格说明书
一、概述
本逆变器使用本公司专为逆变器研发的纯正正弦波芯片，采用高可靠性的设
计方案，可以适用于任何负载，过载保护，过流保护，短路保护，保护后需要重
新开关机器才能恢复输出，本机的体积小巧，便于携带和安装。
功能特性简介：
板载元件大部分采用SMD工艺焊接，具有非常高的一次成型率。
功率元件采用IGBT模块，大大降低了大功率负载时候的损耗。
采用高抗冲击性设计，保证在空调等强冲击性负载下不会损坏机器。
采用高效率SPWM调制电路，实现最佳的效率与THD值的完美平衡。
内置短路保护，抗冲击保护。
横向散热风道设计，利于散热器风扇端部安装散热。
单独的直流高压输入，小信号供电部分无需另外单独供给。
极低的空载电流消耗。
板载温度传感器，隔离控制温控风扇开启与关闭。
工作状态指示输出。
蜂鸣器报警指示。
LCD液晶显示功能（可选）
市电切换功能 （可选）
二、使用方法
将足够功率的输入电源接上逆变器，注意电源电压要在规定范围内，连接的
电源线要有足够的承载电流能力，并且尽量短，该逆变模块为DC0-400V输入，在
要输出电压AC范围内，必须保证输入DC电压是输出AC电压的1.414倍以上，才可
以稳定一个正常的范围。
三、输入电源要求
输入电源电压必须在逆变器规定的电压范围内，不能超过DC400V,否则
会造成板上电解电容元件提早失效或者爆炸。
输入电源必须能够提供足够的电流，其具体算法约为输出功率/输入电压
/0.8系数=输入电流，例如：带一个1200W 的负载，输入320VDC，则
输入电流
=（输出功率1200W）/（输入电压320V）/ 0.8系数=4.69（A）。
说明：输入320V电源，必须能保证提供4.69的电流，机器才可能正常运作，
并且持续输出额定功率。
输入电源线必须要与逆变器连接牢固，并且要有足够的承载能力。
电源线的截面积应该按照不大于4A/mm2的电流密度选择铜导线截面积。
四、技术参数
序号 项 目 技术指标
1 输入电压 0VDC -400VDC
2 最大输入电流 10A
3 输出电压 220VAC±3%
4 输出频率 50±0.5HZ
5 额定功率, 3000W
6 峰值功率 8000W
7 输出波形 纯正正弦波
8 谐波含量 ≤2﹪
9 负载功率因素 0.8
10 动态电压瞬变范围 ±3﹪
11 瞬变响应恢复时间 ≤70ms
12 最大转换效率 ≥98﹪
五、自动保护功能
序号 项 目 技术指标
1 输出3500W保护时间 10S
2 输出短路保护时间 <1uS
3 温度保护 >78℃
4 超温自动启动散热风扇 >40℃
六、LED红色状态指示灯
正常输出 红灯常亮。
输出过载，短路或者超温保护 红灯每0.5S闪一次，峰鸣器每0.5S响一次。
七、工作环境
序号 项 目 技术要求 备 注
1 工作温度 -20 ～ +78℃
2 储存温度 -40 ～ +85℃
3 相对湿度 10 ～ 95% 无冷凝
4 大气压力 70 ～ 106 Kpa
5 散热方式 风冷 可选
6 海拔高度 ≦4000M
八、外形尺寸
尺寸 :240mm x 120mm x 83mm
重量 :3.5KG
九、使用注意
1．严禁输出短路，这样会对机器的寿命造成影响。
2．严禁将该机器改制为 UPS，输出端严禁通过继电器与市电进行切换，这样改
装后的机器将可能直接损坏。
十、接线示意图
1．下图是输出部分的接线端子，如图所示按照1、2、3顺序连接好负载和地线，
由于地线可以大大降低EMI干扰，可以大大降低高频辐射的影响，建议最好连接
到大地或者机壳到大地。
②连接到负载的
另外一端，
220VAC输出
③连接到PE大
地的端子
2．下图是液晶显示LCD模块的接口，这个受限于版本控制，所以需要确定是否具
有这个功能版本的机器，这个接口才有效。
3．下图是市电输入接口，这个受限于版本控制，所以需要确定是否具有这个功
能版本的机器，这个接口才有效。
4．下图是高压DC直流输入接口，这里一定要注意正负电源的极性，否则逆变模
块很容易造成致命的损失
这个排阵引脚为LCD液晶
接口，如果具有该功能机器
的版本，可以通过和机器附
带的附件连接到LCD显示
器。
②
这2个插片为市电输入插片，注意
L、和N线的区别，一定不要插反，
市电连接进来必须经过空开，以作保
护，这点对于光伏电站尤为重要，切
记！
①
该处为高压直流保险丝位置，采
用2个并联方式，该处保险丝只是
用来做灾难性故障的保护，可能会
和逆变模块的功率容量匹配保险丝
电流容量。
5．下图是风扇控制接口，风扇需要外部电源供电，为了方便，请使用您的风扇
匹配的电源输入，见下图：
①DC直流输入正极，
该处一定要连接可
靠，否则容易造成高
压打火，损坏元件。
②DC直流输入负极，
该处一定要连接可
靠，否则容易造成高
压打火，损坏元件。
①第一个风扇接口，
接口针脚定义为左正
右负。
②第二个风扇接口，
接口针脚定义为左正
右负。和第一风扇一
样，并且同步控制。
③最右边的这个接口是风
扇供电电源接口，这个接口
可以是多种电压，只要和风
扇工作电压匹配即可，接口
定义同样是左正右负
