专题八 电功率
高考物理一轮【实验探究】专题八：描绘小电珠的伏安特性曲线
实验八描绘小电珠的伏安特性曲线实验目的2．分析伏安特性曲线的变化规律．实验原理3．滑动变阻器的限流接法和分压接法．(1)两种接法比较小电珠、电压表与电流表、滑动变阻器、学生低压直流电源(或电池组)、开关、导线若干、坐标纸、铅笔．注意事项1．电路的连接方式：电流表应采用外接法，滑动变阻器应采用分压式连接．2．闭合开关前，滑片应移到使小电珠的电压为0的一端．3．在I－U图线弯曲处，绘点要密．4．I－U图线上各点要用平滑曲线连接．(2013·山东济南外国语学校测试)有一个小灯泡上标有“4 V 2 W”的字样，现在要用伏安法描绘这个灯泡的U－I图线，有下列器材供选用：A．电压表(0～5 V，内阻10 KΩ )B．电压表(0～10 V，内阻20 KΩ )C．电流表(0～0.3 A ，内阻1 Ω)D．电流表(0～0.6 A，内阻0.4 Ω)E．滑动变阻器(5 Ω，10 A)F．滑动变阻器(500 Ω，0.2 A)(1)实验中电压表应选用________，电流表应选用________．(用序号字母表示)(2)为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用________．(用序号字母表示)(3)请在方框内画出满足实验要求的电路图，并把图7－4－1中所示的实验器材用实线连接成相应的实物电路图．图7－4－1【解析】(1)因灯泡的额定电压为4 V，为保证安全，选用的电压表量程应稍大于4 V，但不能大太多，量程太大则示数不准确；只能选用0～5 V的电压表，故选A；由P＝UI得，灯泡的额定电流I＝PU＝0.5 A；电流表应选择0～0.6 A的量程，故选D.(2)由题意要求可知，电压从零开始变化，并要多测几组数据，只能采用滑动变阻器分压接法，而分压接法中应选总阻值小的滑动变阻器，故选E .(3)灯泡内阻R ＝U 2P ＝8 Ω；R V R ＝100008＝1250，R R A＝80.4＝20，说明电压表内阻远大于灯泡内阻，应采用电流表外接法；而由以上分析知，滑动变阻器应选择分压接法；电路图和实物连接图如图所示．【答案】 (1)A D (2)E (3)见解析电学实验仪器的选择选择电学实验器材主要是选择电表、滑动变阻器、电源等器材，一般要考虑三方面因素：(1)安全因素：通过电源、电阻和电表的电流不能超过其允许的最大电流．(2)误差因素：选用电表量程应考虑尽可能减小测量值的相对误差，电压表、电流表在使用时，其指针应偏转到满偏刻度的1/3以上；使用欧姆表时宜选用指针尽可能在中间刻度附近的倍率挡位．(3)便于操作：选用滑动变阻器时应考虑对外供电电压的变化范围既能满足实验要求，又便于调节．在调节滑动变阻器时，应使其大部分电阻线都用到．(2013·安徽皖南八校联考)在“描绘小电珠的伏安特性曲线”的实验中，用导线a、b、c、d、e、f、g和h按图7－4－2甲所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：甲乙图7－4－2(1)若不管怎样调节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，则可能是________导线断路．(2)某同学排除故障后测绘出电源和小电珠的U—I特性图线，如图乙所示．电源的电动势E＝________V；小电珠的电阻随温度的上升而________．(3)将与上面相同的两个小电珠并联后接到上面电源上，每一只小电珠的实际电功率是________W.【解析】(1)不管样调节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，说明滑动变阻器不起分压作用，则可能是g导线断路．(2)由电源的U－I特性图线可知电源的电动势E＝3 V，内阻r＝1 Ω；由小电珠的U－I特性图线可知小电珠的电阻随温度的升高而增大．(3)当两个小电珠并联后，接到电源上，由闭合电路欧姆定律得，E＝U＋2Ir，电源的U－I特性图线为U＝E－2rI＝E－2I，在图乙中作出U＝E－2I图线，如图所示．图线与小电珠U－I图线的交点(0.95,1.1)，一只小电珠的实际电功率是P＝UI＝0.95×1.1 W＝1.05 W.【答案】(1)g(2)3.0增大(3)1.05(1)电路采用“分压式”，电压可以从“零”开始变化；若导线“g”断路，“分压式”变为“限流式”，则电压不能从“零”开始变化．(2)根据电源U－I图象和小电珠U－I图象的交点可计算小电珠的电功率．A组双基题组1.为了探究小电珠L的伏安特性，连好如图7－4－3所示的电路后闭合开关，通过移动变阻器的滑片，使小电珠中的电流由零开始逐渐增大，直到小电珠正常发光，由电流表和电压表得到的多组读数描绘出的U－I图象应是图中的()图7－4－3【解析】 小电珠中的电流逐渐增大时其温度升高，导致电阻R 增大，所以U －I 图线的斜率增大，故C 项正确．【答案】 C2. (多选)如图7－4－4所示为伏安法测电阻的一种常用电路，以下分析正确的是( )A ．此接法的测量值大于真实值B ．此接法的测量值小于真实值C ．此接法要求待测电阻值小于电流表内阻D ．开始实验时滑动变阻器滑动头P 应处在最左端图7－4－4【解析】 由R 测＝U I ＝R 真＋R A ，故A 正确，B 错误；电流表Ⓐ内接法，要求R ≫R A ，故C 错误；开始实验时滑动变阻器滑动头应在最左端，使电压表读数由小到大变化，故D正确．【答案】AD3．在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6 V 1.5 W”的小灯泡、导线和开关外，还有：A．直流电源6 V(内阻不计)B．直流电流表0～3 A(内阻0.1 Ω以下)C．直流电流表0～300 mA(内阻约为5 Ω)D．直流电压表0～10 V(内阻约为15 kΩ)E. 滑动变阻器10 Ω，2 AF．滑动变阻器1 kΩ，0.5 A实验要求小灯泡两端的电压从零开始变化并能进行多次测量．(1)实验中电流表应选用________，滑动变阻器应选用________(均用序号表示)．(2)在方框内画出实验电路图．【解析】灯泡额定电流为0.25 A，实验中电流表应选用直流电流表0～300 mA，由于灯泡电阻较小，采用电流表外接电路．题述要求小灯泡两端的电压从零开始变化并能进行多次测量，故采用滑动变阻器分压接法，选用E方便操作．【答案】(1)C E(2)如图B组高考题组4．(2013·天津高考)要测绘一个标有“3 V0.6 W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到 3 V，并便于操作．已选用的器材有：电池组(电动势为4.5 V，内阻约1 Ω)；电流表(量程为0～250 mA，内阻约5 Ω)；电压表(量程为0～3 V，内阻约3 kΩ)；电键一个、导线若干．①实验中所用的滑动变阻器应选下列中的________(填字母代号)．A．滑动变阻器(最大阻值20 Ω，额定电流1 A)B．滑动变阻器(最大阻值1 750 Ω，额定电流0.3 A)②实验的电路图应选用下列的图______(填字母代号)．③实验得到小灯泡的伏安特性曲线如图7－4－5所示．如果将这个小灯泡接到电动势为1.5 V ，内阻为5 Ω的电源两端，小灯泡消耗的功率是________W.图7－4－5【解析】 ①为便于操作实验，滑动变阻器应选择总阻值小的滑动变阻器，故选A.②因为灯泡两端的电压由零逐渐增加到3 V ，故滑动变阻器应采用分压接法．小灯泡的电阻R ＝U 2P ＝15 Ω，与电流表的内阻5 Ω相差不大，因此电流表采用外接法．故B 图正确．③在小灯泡的伏安特性曲线图上作出电源的伏安特性曲线(如图)，由两曲线的交点的电流I ＝0.10 A ，电压U ＝1.0 V ，得小灯泡消耗的功率P ＝IU ＝0.10×1.0 W ＝0.1 W.【答案】①A②B③0.15．(2012·安徽高考)如图7－4－6为“测绘小灯泡伏安特性曲线”实验的实物电路图，已知小灯泡额定电压为2.5 V.图7－4－6(1)完成下列实验步骤：①闭合开关前，调节滑动变阻器的滑片，________；②闭合开关后，逐渐移动变阻器的滑片，________；③断开开关……根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线．(2)在虚线框中画出与实物电路相应的电路图．【解析】(1)滑动变阻器为分压式接法，故闭合开关前，灯泡两端的电压为零，调节滑动变阻器的滑片，使它靠近滑动变阻器左端的接线柱．闭合开关后，逐渐移动滑动变阻器的滑片，增加小灯泡两端的电压，记录电流表和电压表的多组读数，直至电压达到额定电压．(2)与实物电路相应的电路图如下图所示．【答案】(1)①使它靠近滑动变阻器左端的接线柱②增加小灯泡两端的电压，记录电流表和电压表的多组读数，直至电压达到其额定电压(2)见解析。
电功率教研活动记录(3篇)
第1篇一、活动背景随着新课程改革的不断深入，电功率作为高中物理的重要组成部分，其教学方法和策略的研究显得尤为重要。
为了提高教师对电功率教学的理解和把握，提升教学质量，我校物理教研组于2021年10月15日开展了电功率专题教研活动。
本次活动旨在通过集体备课、教学研讨、案例分析等形式，探讨电功率教学的有效策略，促进教师专业成长。
二、活动时间2021年10月15日三、活动地点学校多功能厅四、活动参与人员物理教研组全体教师五、活动内容1. 集体备课（1）主持人介绍本次集体备课的主题：电功率教学的有效策略。
（2）分组讨论，各小组针对电功率教学中的重难点、教学方法、实验设计等方面进行深入探讨。
（3）各小组代表分享讨论成果，提出具体的教学建议和改进措施。
（4）主持人对小组讨论成果进行总结，提出进一步改进的建议。
2. 教学研讨（1）邀请资深教师分享电功率教学经验，介绍自己在教学过程中积累的有效方法。
（2）教师们就电功率教学中的困惑和问题进行交流，共同探讨解决方案。
（3）针对电功率教学中的实验设计，教师们提出改进建议，以提高实验效果。
3. 案例分析（1）展示电功率教学案例，分析案例中的优点和不足。
（2）教师们针对案例进行点评，提出改进意见。
（3）主持人对案例进行分析，总结电功率教学的成功经验和教训。
六、活动总结1. 提高认识通过本次活动，教师们对电功率教学的重要性有了更深刻的认识，明确了电功率教学的目标和任务。
2. 交流经验教师们在活动中分享了自己的教学经验，为彼此提供了有益的借鉴。
3. 改进教学通过研讨和案例分析，教师们找到了电功率教学中的不足，为改进教学提供了依据。
4. 促进成长本次活动为教师们提供了一个学习和交流的平台，有助于提升教师的专业素养和教学水平。
七、后续工作1. 教师们根据本次活动中的收获，对电功率教学进行反思和改进。
2. 学校将定期开展教研活动，持续关注电功率教学的研究和发展。
3. 教研组将组织教师参加相关培训和学术交流，提升教师的专业能力。
专题八 恒定电流与电磁感应
４ 怎样 判定 纯 电阻电路 ：以发热 为主要 目的 ， ． 则是纯 电阻 电器 ，否则不是．
［ １ 例 ］一盏 电灯直 接接 在电压 恒定 的电源 上， 其功率 为 ＩＯ Ｏ Ｗ．若将这 盏灯先接于一段很 长的导线
后 再接在 同一电源上 ，此时导线 上损失 的电功 率是
５ 电路 的简 化与 等效 ：巡流法 、等电位法． ． 二 、闭合电路欧姆定律及应用
考 中的类型 ຫໍສະໝຸດ 电 ： ＝ ＋ ＋ ‘ 阻 ＋ 击 － …
功率 ： ＋ 尸 …・
功率分配 ：与电阻的阻值成正比．
３ 电功与热功： 电功 ：Ｐ Ｕ ｔ ＝ Ｉ ；热功 ：Ｑ Ｆ ＝ ｍ
一
例题精析
疆型 １ 电路串并联及分 配原则的应用 ．
般情况下 ．电功与热功不相等，尸 ． ｐ
值 为 ｒ １ 金 属 杆 向 右 以 ＝Ｑ
＝
４ ／ 匀速运 动时 ，则 下列 说 ｍｓ
法 确 是（ 正的
）
／
赛 串
：ｊ
题型 ２ 电路故 障判 定及 闭合 电路 欧姆定 律应 ，
用
［ ２ 例 ］一 只玩具 电机用 一节干 电池供 电 ，闭 合 开关后发现 电动机转速较慢 ，经检测 电动机恨 不能 完 好 ，ｓ闭合时用电压表 测 Ⅱ ６间电压 只有 ０ ． ，断开 ６伏 开关 ｓ ，测得 Ⅱ ６间电压接近 １ ． ，则 电机转慢 的原 ５伏
３ 电磁感应 与闭合 电路结合应用． （） １ 舟清电源部分与外电路部分． （） 电磁感应 实物 图转换成 电路 图 （ ２将 有时是将 三维图画成平面图进行分析）
１欧姆定律： － ， ２ 串并联电路中 电压 ，电流与电阻的关系 ． 串联电路：
专题八 电路和电磁感应

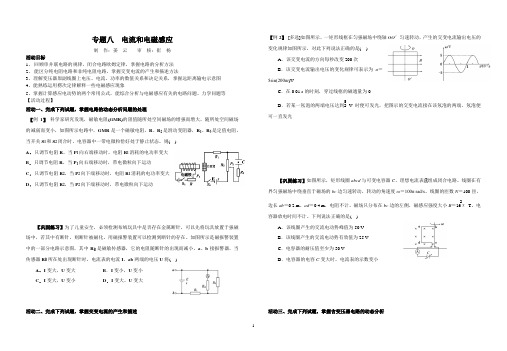

专题八电流和电磁感应制作：姜云审核：崔杨活动目标1、回顾串并联电路的规律，闭合电路欧姆定律，掌握电路的分析方法2、能区分纯电阻电路和非纯电阻电路，掌握交变电流的产生和描述方法3、理解变压器原副线圈上电压、电流、功率的数值关系和决定关系，掌握远距离输电示意图4、能熟练运用楞次定律解释一些电磁感应现象5、掌握计算感应电动势的两个常用公式，能综合分析与电磁感应有关的电路问题、力学问题等【活动过程】活动一、完成下列试题，掌握电路的动态分析问题的处理【例1】科学家研究发现，磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大，随所处空间磁场的减弱而变小，如图所示电路中，GMR是一个磁敏电阻，R、R2是滑动变阻器，R1、R3是定值电阻，当开关S1和S2闭合时，电容器中一带电微粒恰好处于静止状态。
则()A．只调节电阻R，当P1向右端移动时，电阻R1消耗的电功率变大B．只调节电阻R，当P1向右端移动时，带电微粒向下运动C．只调节电阻R2，当P2向下端移动时，电阻R1消耗的电功率变大D．只调节电阻R2，当P2向下端移动时，带电微粒向下运动【巩固练习】为了儿童安全，必须检测布绒玩具中是否存在金属断针，可以先将玩具放置于强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在。
如图所示是磁报警装置中的一部分电路示意图，其中R B是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器R B所在处出现断针时，电流表的电流I、ab两端的电压U将()A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变大，U变大活动二、完成下列试题，掌握交变电流的产生和描述【例2】[多选]如图所示，一矩形线框在匀强磁场中绕轴OO′匀速转动，产生的交变电流输出电压的变化规律如图所示，对此下列说法正确的是()A．该交变电流的方向每秒改变200次B．该交变电流输出电压的变化规律可表示为u＝5sin(200πt)VC．在0.01 s的时刻，穿过线框的磁通量为0D．若某一氖泡的两端电压达到25V时便可发光，把图示的交变电流接在该氖泡的两端，氖泡便可一直发光【巩固练习】如图所示，矩形线圈abcd与可变电容器C 、理想电流表组成闭合电路。
人教版物理九年级全一册：第十八章 电功率 专题练习(附答案)
专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。
高考物理一轮复习教案： 电路的基本概念和规律 Word版含解析
专题八 恒定电流 考纲展示 命题探究考点一 电路的基本概念和规律基础点知识点1 电流和电阻 1．电流 (1)形成①导体中有能够自由移动的电荷。
②导体两端存在电压。
(2)方向：规定为正电荷定向移动的方向。
电流是标量。
(3)定义式：I ＝qt 。
(4)微观表达式I ＝nqS v 。
(5)单位：安培(安)，符号A,1 A ＝1 C/s 。
2．电阻(1)定义式：R ＝UI。
(2)物理意义：导体的电阻反映了导体对电流的阻碍作用。
3．电阻定律(1)内容：同种材料的导体，其电阻R 与它的长度成正比，与它的横截面积成反比，导体的电阻与构成它的材料有关。
(2)表达式：R ＝ρlS 。
4．电阻率(1)计算式：ρ＝R Sl，单位：Ω·m 。
(2)物理意义：反映导体的导电性能，是表征材料性质的物理量。
(3)电阻率与温度的关系。
①金属：电阻率随温度升高而增大。
②半导体：电阻率随温度升高而减小。
③一些合金：几乎不受温度的影响。
④超导体：当温度降低到绝对零度附近时，某些材料的电阻率突然减小为零，成为超导体。
知识点2 欧姆定律和伏安特性曲线 1．欧姆定律(1)内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
(2)表达式：I ＝UR 。
(3)适用范围①金属导电和电解液导电(对气体导电不适用)。
②纯电阻电路(不含电动机、电解槽的电路)。
2．导体的伏安特性曲线(1)I -U 图线：以电流为纵轴、电压为横轴画出导体上的电流随电压的变化曲线，如图所示。
(2)比较电阻的大小：图线的斜率I U ＝1R ，图中R 1＞R 2(选填“＞”“＜”或“＝”)。
(3)线性元件：伏安特性曲线是直线的电学元件，适用于欧姆定律。
(4)非线性元件：伏安特性曲线为曲线的电学元件，不适用于欧姆定律。
知识点3 电功、电功率、焦耳定律 1．电功(1)定义：导体中的自由电荷在电场力作用下定向移动，电场力做的功称为电功。
(2)公式：W ＝qU ＝UIt 。
人教版九年级物理上册习题课件：第17章 专题八 动态电路分析与计算(共39张PPT)
8. 电路元件 A 和 B 中的电流与两端电压的关系如 图所示，由图可知，A 的电阻是 5 Ω.若将 A、B 并联 后接在电压为 2 V 的电源两端，干路中的电流是 0.6 A．若将 A、B 串联后接在电压为 3 V 的电源两端，B 两端的电压为 2 V.
第 8 题图
36
9. 如图甲的电路中，电源电压恒为 12 V，滑动变 阻器的铭牌上标有“100 Ω 0.5 A”字样，图乙为 R1 的 I-U 图象，R1 的阻值为 20 Ω.当电路中电流为 0.2 A 时， 滑动变阻器 R2 接入电路的阻值为 40 Ω.为了不损坏滑 动变阻器，R2 接入电路的阻值应不小于 4 Ω.
7
3. (2017·枣庄)如图所示的电路中，电源电压保持 不变，闭合开关 S，将滑动变阻器的滑片 P 向左移动， 下列说法中正确的是( D )
A．电流表 A1 的示数变小，电流表 A2 的示数变大 B．电流表 A1 的示数和电流表 A2 的示数同时变大 C．电压表的示数变大，电流表 A1 的示数变小 D．电压表的示数不变，电流表 A1 的示数变小
A．5 V 30 Ω
B．8 V 20 Ω
C．3 V 30 Ω
D．3 V 20 Ω
28
3. (多选)如图所示，闭合开关 S，当滑动变阻器的
滑片 P 在某两点之间来回滑动时，电流表的示数范围
是 1.0～2.0 A，电压表的示数范围是 7.2～2.4 V，则(BD)
A．电源电压为 15 V B．电源电压为 12 V
26
第 1 题图
27
2. 如图所示，MN 间电压恒定，R1 为定值电阻， 滑动变阻器 R2 的最大阻值为 20 Ω.当滑动变阻器滑片 P 处于 a 端时，电流表示数为 0.25 A；当滑片 P 处于 ab 中点时，电流表示数为 0.40 A，则电源电压 U 和电阻 R1 的大小为( C )
第十八章《电功率》之电功率图像综合专题训练
电功率图像综合专题训练（进阶版）1．图甲为小明设计的温度检测电路原理图.电源电压恒定，R0为定值电阻，热敏电阻R两端电压U R随温度t变化的关系如图乙.则下列描述电流表的示数I、电阻R0的功率P0随监控区的温度t变化的关系图线中，可能正确的是（）A．B．C．D．2．如图所示的电路中，电源电压保持不变，R0为定值电阻，R为可变电阻（R的最大阻值大于R0的阻值）。
闭合开关，则下列描述的电路中电流I的倒数；R0两端电压U的倒数电路消耗的总电功率P总、R0的电功率P0随R的阻值变化的关系图线中正确的是（）A．B．C．D．3．如图所示电路，电源电压保持6V不变，滑动变阻器的最大阻值为15Ω，定值电阻R2为5Ω。
电压表示数为U1、R2的电功率为P2、电流表示数为I。
闭合开关后，移动滑片P，下列图像可能正确的是（）A．B．C．D．4．如图甲所示的电路中，电源电压和定值电阻R0保持不变，闭合开关S，调节电阻箱的阻值R，并记录对应的电流表读数I，根据记录的数据画出了R﹣图像，如图乙所示。
以下说法中正确的是（）A．电源电压为2VB．定值电阻R0为4ΩC．当电流为0.3A时，电路消耗的功率为0.9WD．当电流为0.5A时，R与R0的功率之比为3：75．在如图甲所示的电路图中，R1的阻值是40Ω，滑动变阻器R2消耗的功率P与其电阻的关系图象如图乙所示。
则R2消耗的最大功率是（）A．0.9W B．0.45W C．1.8W D．0.225W6．如图甲，电源电压恒为3V，小灯泡L标有“2.5V”、滑动变阻器R标有“10Ω 1A”的字样，灯L的I﹣U图线如图乙。
闭合开关S，下列判断正确的是（）A．小灯泡正常发光时，电路总功率为3WB．滑片P处于b端时，电压表示数可能为1.5VC．用另一相同的灯L替换R，此时电路总电阻为20ΩD．为确保电路安全，R的变化范围为“2Ω～10Ω”7．在如图甲所示的电路中，电源电压保持不变，开关S闭合后，将滑动变阻器的滑片由a端向b端移动的过程中，图乙是将滑动变阻器的滑片由a端向b端移动的过程中小灯泡的I—U图像（小灯泡的额定电压为12V）。
第十八章《电功率》图像计算专题训练-2022-2023学年人教版九年级物理全一册
第十八章《电功率》图像计算专题训练1．如图甲所示，电源电压保持不变，R0为定值电阻。
闭合开关S，在将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。
则下列选项错误的是（）A．R0的阻值为10ΩB．变阻器R的最大阻值为30ΩC．电源电压为12VD．当滑动变阻器R与电阻R0消耗的功率相等时，电路的总功率为7.2W2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的灯泡接在4V的电源两端，此时小灯泡的电阻及实际功率为（）A．20Ω 1.5W B．20Ω0.8W C．24Ω0.8W D．24Ω 1.5W3．如图甲电路中，电源电压保持不变，R1是定值电阻。
当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中正确的是（）A．电源电压为14VB．R2的最大阻值是20ΩC．滑片P在b端时，R1的电功率为5WD．滑片P在a时，1min内R2消耗的电能是48J4．电阻R1、R2组成的电路如图甲所示，移动滑动变阻器的滑片使电阻R2从零逐渐增大，R1两端电压U的倒数与R2的阻值变化的图像如图乙所示，则下列分析错误的是（）A．电源电压为4VB．电阻R1的阻值为4ΩC．电路的最大功率为9WD．当电压表示数为2V时，R2阻值为8Ω5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。
把它们并联在电路中，如图（乙）所示。
闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是（）A．3.0V 0.9W B．3.5V 0.9WC．2.5V 1.0W D．1.0V 0.2W6．在图甲所示的电路中，当开关闭合后，将滑片P由b端移到a端的过程中，电压表示数与滑动变阻器接入电路的阻值R2的变化关系如图乙所示。
下列说法正确的是（）A．电阻R1的阻值为20ΩB．滑片P移到b端时，R2两端的电压为6VC．滑片P移到a端时，R1消耗的功率为0.4WD．当滑片P移到中点时，通过R1的电流为0.1A7．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。
人教版初三物理9年级全一册 第18章(电功率)专题训练电功率之最值问题(含答案)
第十八章 专题训练 电功率之最值问题一、单选题1．图甲所示电路中；电源电压保持不变，灯L 上标有“6V”字样。
图乙是通过小灯泡L 和电阻R 1的电流随它们两端电压变化的图象。
闭合开关S ，S 2时，将滑片P 移到变阻器R 的中点时，小灯泡正常发光，电压表V 1的示数为3V 。
下列说法中错误的是（ ）A ．电源电压U =9VB ．滑动变阻器R 的最大阻值是20ΩC ．闭合开关S ，S 2时，小灯泡的实际功率为P 1=1W 时，滑动变阻器消耗的功率为1.75WD ．闭合开关S ，S 1时，电路的最小功率为1.35W2．如图所示的电路，电源电压保持不变，电阻R 1、R 2的阻值分别为10Ω和20Ω，只闭合开关S 1，将滑片P 移到中点，电压表示数为6V ，电阻R 1的功率为P 1，闭合开关S 1、S 2，将滑片移到最左端，电阻R 2的功率为P 2，若P 1:P 2=2:9，则下列说法正确的是（ ）A ．电路的最大功率为12.15WB ．滑动变阻器的最大电阻为20ΩC ．电源电压为18VD ．电路的最小功率为2.7W3．如图所示，电源电压恒为6V ，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。
闭合开关S ，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）00.6A ～03V ～1R 2R 20Ω 0.5AA ．电路消耗的最大总功率为3WB ．电流表示数的变化范围为C ．滑动变阻器接入电路的最小阻值为2ΩD ．电阻消耗的最大功率为0.9W4．如图所示，电源电压恒为6V ，定值电阻R 标有“10Ω 1A”字样，滑动变阻器标有“20Ω 2A”字样，电压表量程为“0~3V”，电流表量程为“0~0.6A”，在保证电路安全的情况下，将滑动变阻器的滑片从右向左滑动的过程中，下列判断正确的是（ ）A ．电压表示数比电流表示数先到达最大值B ．电压表与电流表示数之比变小C ．该电路的最大功率为3.6WD ．滑动变阻器的滑片滑到中点时，电阻R 的功率为1.8W5．如图甲所示，电源电压不变，R 1=15Ω，滑动变阻器R 2标有“5Ω 1A”字样。
