三角带的型号及规格
三角带的型号及规格三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V 带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A 型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E （38*25.5）。
皮带传动主要有：平皮带、三角带、同步齿型带三种，三种皮带都有国家标准，但是皮带轮因传动比、功率的变化较大，没有完全对应的国家标准或国家标准无法涵盖所有内容，但国家标准确定了选用范围、使用条件、设计方法等内容。
例如：国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，但大皮带轮未作规定。
皮带轮的槽角分34度、36度、38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度，>90mm时为38度；A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度；B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm时为36度，>200mm时为38度；C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在355mm～450mm时为36度，>450mm时为38度；E型500mm～630mm时为36度，>630mm时为38度。

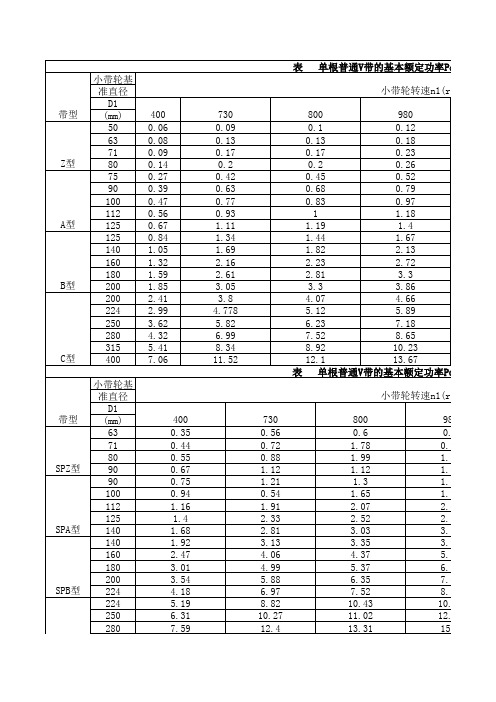

单根普通V带的基本额定功率P0(kw)
SPC型
730
0.09 0.13 0.17 0.2 0.42 0.63 0.77 0.93 1.11 1.34 1.69 2.16 2.61 3.05 3.8 4.778 5.82 6.99 8.34 11.52
表 单根普通V带的基本额定功率P0(kw)
小带轮转速n1(r/min)
800
980
0.1
1.08 1.83 2.28 2.78 3.26 3.72 4.17
4.4
1.09 1.87 2.34 2.83 2.28 3.67 3.98
4
1.07 1.83 2.33 2.79 3.17 3.44 3.48 3.13
1.02 1.82 2.25 2.64 2.91 2.99 2.67 1.81
表 单根普通V带的基本额定功率P0(kw)
小带轮转速n1(r/min)
730
0.56 0.72 0.88 1.12 1.21 0.54 1.91 2.33 2.81 3.13 4.06 4.99 5.88 6.97 8.82 10.27 12.4
800
0.6 1.78 1.99 1.12 1.3 1.65 2.07 2.52 3.03 3.35 4.37 5.37 6.35 7.52 10.43 11.02 13.31
1460
0.16 0.25 0.31 0.36 0.68 1.07 1.32 1.62 1.93 2.2 2.83 3.64 4.41 5.15 5.86 7.47 9.06 10.74 12.48 15.51
1460
0.93 1.25 1.6 1.98 2.02 2.61 3.31 4.06 4.91 5.21 6.89 8.5 10.07 11.86 13.26 16.26 19.49
变速带V带三角带

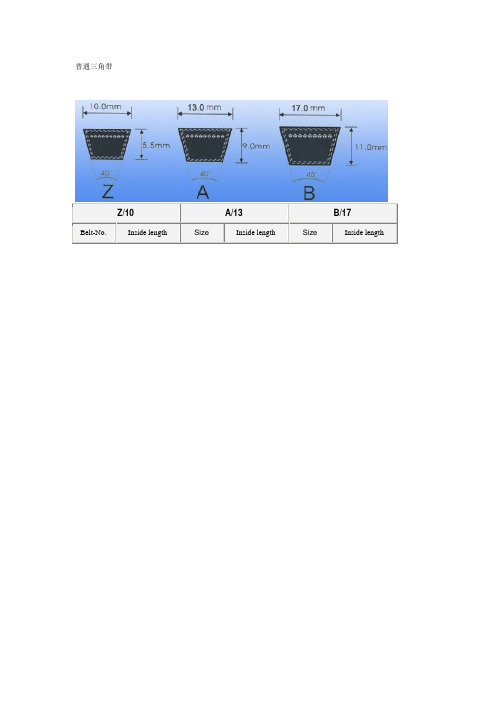

普通三角带Z11Z12 1/2 Z14Z15Z16Z17Z18Z19Z19 3/4 Z20Z20 1/2 Z21Z21 1/4 Z22Z23Z24Z25Z26Z27Z27 1/2 Z28Z28 1/2 Z29Z29 1/2 Z30Z31Z31 1/2 Z32Z33Z33 1/2 Z34Z35Z36Z37Z38Z38 1/2 Z39Z40Z40 1/2 Z41Z41 1/2 29031537540042545047548050051552553054056057560063065067070071072573075076577580082082585086587590092595097510001016103010411050A-20"A-21"A-22"A-23"A-24"A-25"A-26"A-27"A-28"A-29"A-30"A-31"A-32"A-33"A-34"A-35"A-36"A-37"A-38"A-39"A-40"A-41"A-42"A-43"A-44"A-45"A-46"A-47"A-48"A-49"A-50"A-51"A-52"A-53"A-54"A-55"A-56"A-57"A-58"A-59"A-60"508mm533mm558mm584mm610mm635mm660mm686mm710mm737mm762mm787mm813mm838mm864mm889mm914mm940mm965mm991mm1016mm1041mm1067mm1092mm1118mm1143mm1168mm1194mm1219mm1245mm1270mm1295mm1321mm1346mm1371mm1397mm1422mm1448mm1473mm1498mm1524mmB-26"B-27"B-28"B-29"B-30"B-31"B-32"B-33"B-34"B-35"B-36"B-37"B-38"B-39"B-40"B-41"B-42"B-43"B-44"B-45"B-46"B-47"B-48"B-49"B-50"B-51"B-52"B-53"B-54"B-55"B-56"B-57"B-58"B-59"B-60"B-61"B-62"B-63"B-64"B-65"B-66"660mm686mm710mm737mm762mm787mm813mm838mm864mm889mm914mm940mm965mm991mm1016mm1041mm1067mm1092mm1118mm1143mm1168mm1194mm1219mm1245mm1270mm1295mm1321mm1346mm1371mm1397mm1422mm1448mm1473mm1498mm1524mm1549mm1575mm1600mm1625mm1651mm1676mmZ42Z43Z43 1/4 Z44Z45Z46Z46 1/2 Z47Z48Z48 1/2 Z49Z50Z51Z52Z53Z54Z55Z56Z57Z58Z59Z60Z61Z62Z63Z64Z65Z66Z67Z68Z69Z70Z71Z72Z73Z75Z76Z78Z79Z80Z80 1/2 10601080110011201150116511801194121512251250127012951320134613711400142214501475150015241550157516001626165116751700172517501775180018291850190019301975200020322037A-61"A-62"A-63"A-64"A-65"A-66"A-67"A-68"A-69"A-70"A-71"A-72"A-73"A-74"A-75"A-76"A-77"A-78"A-79"A-80"A-81"A-82"A-83"A-84"A-85"A-86"A-87"A-88"A-89"A-90"A-91"A-92"A-93"A-94"A-95"A-96"A-97"A-98"A-99"A-100"A-101"1549mm1575mm1600mm1625mm1651mm1676mm1702mm1727mm1752mm1778mm1803mm1829mm1854mm1879mm1905mm1930mm1956mm1981mm2006mm2032mm2057mm2083mm2108mm2133mm2159mm2184mm2210mm2235mm2260mm2286mm2311mm2337mm2362mm2387mm2413mm2438mm2464mm2489mm2514mm2540mm2565mmB-67"B-68"B-69"B-70"B-71"B-72"B-73"B-74"B-75"B-76"B-77"B-78"B-79"B-80"B-81"B-82"B-83"B-84"B-85"B-86"B-87"B-88"B-89"B-90"B-91"B-92"B-93"B-94"B-95"B-96"B-97"B-98"B-99"B-100"B-101"B-102"B-103"B-104"B-105"B-106"B-107"1702mm1727mm1752mm1778mm1803mm1829mm1854mm1879mm1905mm1930mm1956mm1981mm2006mm2032mm2057mm2083mm2108mm2133mm2159mm2184mm2210mm2235mm2260mm2286mm2311mm2337mm2362mm2387mm2413mm2438mm2464mm2489mm2514mm2540mm2565mm2591mm2616mm2641mm2667mm2692mm2718mm工业用变速宽V带型号(mm)W16 W20 W25 W31.5 W40 W50 W63 W80 W10顶宽(mm)16 20 25 31.5 40 50 63 80 10带高(mm)6 7 8 10 13 16 20 26 32注：注：除表中型号外,其它各种型号尺寸的变速带都可生产。
标准三角带、同步带尺寸表
标准三角带A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至+70℃* 最大线性速度: 30米/ 秒* 顶宽: 13mm * 最小轮径: 75mm* 高度: 8mm * Li(内长)= La(外长)-50mm* 角度: 40°* Li(内长)= Lp(节园长)-36mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115 A40 1016 A68 1727 A92 2337 A167 4242A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004* 顶宽: 17mm * 最小轮径: 125mm* 高度: 11mm * Li(内长)= La(外长)-69mm* 角度: 40°* Li(内长)= Lp(节园长)-43mm型号Li mm 型号Li mm 型号Li mm 型号Li mm B23 584 B52 1321 B89 2261 B132 3353 B24 610 B53 1346 B90 2286 B136 3454 B25 635 B53 1/2 1359 B91 2311 B140 3556 B26 660 B55 1397 B92 2337 B142 3607 B26 1/2 673 B56 1422 B93 2362 B146 3708 B27 686 B57 1448 B94 2388 B150 3810 B28 711 B58 1473 B94 1/2 2400 B151 3835 B29 737 B59 1499 B95 2413 B152 3861 B31 787 B60 1524 B96 2438 B155 3937 B32 813 B62 1575 B96 1/2 2451 B158 4013 B33 838 B63 1600 B98 2489 B160 4064 B341/2 876 B64 1626 B99 2515 B162 4115 B35 889 B65 1651 B101 2565 B164 4166 B37 940 B66 1676 B103 2616 B167 4242 B37 1/2 953 B67 1702 B104 2642 B168 4267 B38 965 B68 1727 B106 2692 B173 4394 B39 991 B69 1/2 1765 B108 2743 B179 4547 B40 1016 B70 1778 B109 2769 B180 4572 B41 1041 B71 1803 B110 2794 B187 4750 B41 1/2 1054 B73 1854 B111 2819 B191 4851 B42 1067 B74 1880 B114 2896 B208 5283 B43 1092 B78 1981 B116 2946 B226 5740 B44 1118 B79 2007 B117 2972 B236 5994 B45 1143 B81 2057 B118 2997 B238 6045 B45 1/2 1156 B82 2083 B119 3023 B40 6096 B46 1168 B83 2108 B120 3048 B248 6299 B48 1219 B85 2159 B125 3175 B280 7112 B49 1245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235 B128 3251 B345 8763* 顶宽: 22mm * 最小轮径: 120mm* 高度: 14mm * Li(内长)= La(外长)-88mm* 角度: 40°* Li(内长)= Lp(节园长)-56mm型号Li mm 型号Li mm 型号Li mm 型号Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713* 顶宽: 32mm * 最小轮径: 355mm* 高度: 19mm * Li(内长)= La(外长)-119mm* 角度: 40°* Li(内长)= Lp(节园长)-79mm型号Li mm 型号Li mm 型号Li mm 型号Li mm D112 2845 D145 3683 D220 5588 D298 7569 D120 3048 D152 3861 D230 5842 D300 7620 D122 3099 D158 4013 D248 6299 D303 7696 D126 3200 D173 4394 D250 6350 D314 7976D134 3404 D174 4420 D264 6706 D342 8687 D136 3454 D180 4572 D265 6731 D355 9017 D138 3505 D183 4648 D270 6858 D358 9093 D141 3581 D200 5080 D280 7112 D360 9144* 顶宽: 10mm * 最小轮径: 50mm* 高度: 6mm * Li(内长)= La(外长)-38mm* 角度: 40°* Li(内长)= Lp(节园长)-22mm型号Li mm 型号Li mm 型号Li mm 型号Li mm Z11 279 Z28 1/2 724 Z43 1092 Z63 1600 Z12 305 Z29 737 Z43 1/2 1105 Z64 1626 Z13.5 343 Z30 762 Z44 1118 Z65 1651 Z14 356 Z31 787 Z45 1143 Z66 1676 Z15 381 Z32 813 Z46 1168 Z68 1727 Z17 432 Z33 838 Z48 1219 Z69 1753 Z18 457 Z33.5 851 Z49 1245 Z70 1778 Z19 483 Z34 864 Z50 1270 Z71 1803 Z19 3/4 502 Z35 889 Z51 1295 Z72 1829 Z20 508 Z35 1/2 902 Z52 1321 Z73 1854 Z21 533 Z36 914 Z54 1372 Z75 1905 Z21 1/4 540 Z38 965 Z55 1397 Z78 1981 Z22 559 Z38 1/2 978 Z56 1422 Z79 2007 Z23 584 Z39 991 Z57 1448 Z80 2032 Z24 610 Z40 1016 Z58 1473 Z88 2235 Z25 635 Z40 1/2 1029 Z59 1499 Z93 2362 Z26 660 Z41 12 1054 Z60 1524Z28 711 Z42 1067 Z62 1575皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mmA13840ºLi Li+50mmB171140ºLi Li+69mmC221440ºLi Li+88mmD322040ºLi Li+119mm详细尺寸SPZ10840ºLp (节圆长)Lp+13mm SPA131040ºLp Lp+18mm SPB171340ºLp Lp+20mm SPC221840ºLp Lp+30mm 详细尺寸3V9.7840ºLa (外周长)5V161440ºLa8V252340ºLa详细尺寸以下信息为同步带参数规格：同步带型号规格大全简要说明：凯奥公司为凯奥实业下属直属企业,传承于台湾,在大陆拥有自己生产工厂,主要生产,销售各种材质、型号的三角带、同步带、平面带、输送带、圆带、多沟带、铁氟龙网带、活络带。
完整版皮带选型功率计算
皮带机电机功率的简便校验及实例分析一、皮带机电机功率校验所涉及的主要计算公式：1、电机功率计算公式：电机功率=〔0.85*0.9*圆周驱动力*带速〕/10002、圆周驱动力计算公式：公式一：圆周驱动力=2*主要阻力+附加阻力+特种主要阻力+特种附加阻力+倾斜阻力〔该公式适用于输送机小于80m的条件下〕公式二：圆周驱动力=系数*主要阻力+附加阻力+特种主要阻力+特种附加阻力+倾斜阻力〔该公式适用于输送机大于或等于80m的条件下,系数取值参考表表一：圆周驱动力系数选取参考表3、主要阻力计算公式：主要阻力=0.03*输送机长度〔即头尾滚筒中央距〕*9.81*［上托辐质量/ 上托辐间距+下托辐质量/下托辐间距+2*每米长度输送带质量+皮带小时输送料量/ 〔3.6*带速〕］.其中：上、下托辐质量数值的选取,可参考表二.每米长度输送带质量的选取,可参考表三.表二：上、下托辗质量选取参考表表三：每米长度输送带质量选取参考表注：〔1〕、该表为上、下胶面厚度分别小于6mm、1.5mm条件下的质量取值, 当上、下胶面厚度大于或等于6mm、1.5mm时,每米长度输送带质量需要乘以1.13系数.〔2〕对于棉帆布带和尼龙芯带的每米长度输送带质量,为了简便,按上、下胶面厚度分别为4.5mm、1.5mm考虑,选取相应数值.3、附加阻力计算公式：附加阻力=1.15* 〔皮带小时输送料量*带速〕4、主要特种阻力计算公式：主要特种阻力=0.4*梢型系数*输送机长度*［每米长度输送带质量+皮带小时输送料量/ 〔3.6*带速〕］*9.81*0.026其中：梢型系数的选取,30°梢角时取0.4;35°梢角时取0.43;40°梢角时为0.5.5、附加特种阻力计算公式：附加特种阻力=1470*清扫器个数+带宽〔米〕*15006、倾斜阻力计算公式：倾斜阻力=9.81*物料提升高度〔米〕*皮带小时输送料量/ 〔3.6*带速〕二、具体校验实例：以某干选皮带的电机功率校验为例.根据某矿皮带长度为96米,据此可计算输送机长度〔即头尾滚筒中央距〕为：96攵=48米.因此,计算该皮带圆周驱动力时,根据“适用于输送机小于80m的条件下〞的要求,应选取圆周驱动力的计算公式一进行计算:圆周驱动力=2*主要阻力+附加阻力+特种主要阻力+特种附加阻力+倾斜阻力.1、条件：输送机长度：48m〔皮带总长度/2〕;皮带宽度：1400mm ,尼龙带；带速：1.64m/秒；提升高度：6.5m;上/下托辐型号：160*520、160*1600 ;皮带输送料量：550T/h ;上、下胶面厚度分别为：7.5mm、1.5mm;另向专业了解,上托辐为梢形托辐〔三辐式〕,间距1m;下托辑为平形托辑,间距3m;皮带的机头、机尾、二层皮带上有3个清扫器.2、主要阻力计算：主要阻力计算公式：主要阻力=0.03*输送机长度*9.81*［上托辐质量/上托辐间距+下托辑质量/下托辐间距+2*每米长度输送带质量+皮带小时输送料量/ 〔3.6*带速〕］对照公式要求,该条皮带未知条件还有3个,即：上托辐质量、下托辐质量、每米长度输送带质量.可通过以下方法获取：〔1〕、根据皮带为1400毫米宽的尼龙带,托辐直径为160 〔可按159 计〕,上托辑为梢形托辐〔三辐式〕,下托辑为平形托辑等条件,通过查询表二,可对上、下托辐质量分别取值为34.92和29.99 〔表二最后一行, 用粉红色标记〕.〔2〕、根据该输送机长度为48米〔可按50计〕,皮带为1400毫米宽尼龙带等条件,通过查询表三,可对每米长度输送带质量取值为16.8 〔表三第12小行,用粉红色标记〕.又因覆盖上、下胶厚度为7mm、1.5mm , 大于6mm、1.5mm,故计算每米长度输送带质量时需乘以1.13的系数,所以该皮带每米长度输送带质量为16.8*1.13=18.984.将条件和查表、计算所获取数值代入主要阻力的计算公式,可得：主要阻力=0.03*输送机长度*9.81*［上托辐质量/上托辐间距+下托辐质量/下托辐间距+2*每米长度输送带质量+皮带小时输送料量/ 〔3.6*带速〕］=0.03*48*9.81*［ 34.92/1 +29.99/3 +2*18.984 +550/3.6*1.64〕］^2486.843、附加阻力计算：将对应的条件直接带入附加阻力计算公式,可得: 附加阻力=1.15* 〔皮带小时输送料量*带速〕=1.15*550*1.64= 1037.34、主要特种阻力计算：主要特种阻力=0.4*梢型系数*输送机长度*［每米长度输送带质量+皮带小时输送料量/ 〔3.6*带速〕］*9.81*0.026对照公式要求,该条皮带未知条件还有1个,即梢型系数,按40 °的最大梢角,选取梢型系数为0.5.将条件带入主要特种阻力计算公式,可得：主要特种阻力=0.4*梢型系数*输送机长度*［每米长度输送带质量+皮带小时输送料量/ 〔3.6*带速〕］*9.81*0.026=0.4*0.5*48*［2*18.984 +550/〔3.6*1.64 〕］*9.81*0.026^321.075、附加特种阻力计算：将对应的条件直接带入附加特种阻力计算公式,可得: 附加特种阻力=1470*清扫器个数+带宽*1500= 1470*3+1.4*1500 =65106、倾斜阻力计算：将对应的条件直接带入倾斜阻力计算公式,可得：倾斜阻力=9.81*物料提升高度*皮带小时输送料量/ 〔3.6*带速〕=9.81*4.5*550/ 〔3.6*1.64 〕超112.427、圆周驱动力计算：将上述各项计算结果带入圆周驱动力计算公式,可得：圆周驱动力=2*主要阻力+附加阻力+特种主要阻力+特种附加阻力+倾斜阻力=2*2486.84+1037.3+321.07+6510+4112.42= 16954.478、电机功率计算：电机功率=〔0.85*0.9*圆周驱动力*带速〕/1000=〔0.85*0.9*16954.55*1.64 〕 /1000 叼.27初步结论〔仅供参考〕：根据上选一级的原那么〔主要是考虑理论与实际的有一定出入,为保稳定运行, 所以取值偏大一些〕,该皮带应该选取功率为37KW的电机〔按目前电机功率的一般型号,由低到高就近选取〕,经查37KW电机的额定电流约为72A.根据现场电流的监测情况,该条皮带的重载电流约为60A,假设按选取37 KW的电机,重载电流与额定电流的比值应为60H2*100%=83.33% ,处于70-85%较为经济的范围之内.但实际该条皮带选用的电机功率为55KW,额定电流为105A,重载电流与额定电流的比值仅为60 T05*100%=57.14% ,存在一定的浪费,不太经济.。
齿形三角带
韩国DRB-DONGIL齿型三角带高速防油窄边V带韩国HANCHANG切边三角带产品名称规格型号长度Lw( mm ) 重量( kg )XPZ-612 612 XPZ 612 0.0470XPZ-621 621 XPZ 621 0.0480XPZ-630/3VX250 630/3VX250 XPZ 630 0.0480XPZ-637 637 XPZ 637 0.0490XPZ-662 662 XPZ 662 0.0510XPZ-670/3VX265 670/3VX265 XPZ 670 0.0510XPZ-687 687 XPZ 687 0.0530XPZ-710/3V/280 710/3V/280 XPZ 710 0.0540XPZ-722 722 XPZ 722 0.0550XPZ-730 730 XPZ 730 0.0560XPZ-737 737 XPZ 737 0.0560XPZ-750 750 XPZ 750 0.0570XPZ-760/3VX300 760/3VX300 XPZ 760 0.0580XPZ-762 762 XPZ 762 0.0580XPZ-772 772 XPZ 772 0.0590XPZ-787 787 XPZ 787 0.0600XPZ-800/3VX315 800/3VX315 XPZ 800 0.0610XPZ-812 812 XPZ 812 0.0620XPZ-825 825 XPZ 825 0.0630XPZ-837 837 XPZ 837 0.0640XPZ-850/3VX335 850/3VX335 XPZ 850 0.0650 XPZ-862 862 XPZ 862 0.0660XPZ-875 875 XPZ 875 0.0670XPZ-887 887 XPZ 887 0.0680XPZ-900/3VX355 900/3VX355 XPZ 900 0.0690 XPZ-912 912 XPZ 912 0.0700XPZ-925 925 XPZ 925 0.0710XPZ-937 937 XPZ 937 0.0720XPZ-950/3VX375 950/3VX375 XPZ 950 0.0730 XPZ-962 962 XPZ 962 0.0740XPZ-975 975 XPZ 975 0.0750XPZ-987 987 XPZ 987 0.0760XPZ-1000 1000 XPZ 1000 0.0770XPZ-1010 1010 XPZ 1010 0.0770XPZ-1012 1012 XPZ 1012 0.0770XPZ-1025 1025 XPZ 1025 0.0780XPZ-1030 1030 XPZ 1030 0.0790XPZ-1037 1037 XPZ 1037 0.0790XPZ-1047 1047 XPZ 1047 0.0800XPZ-1060 1060 XPZ 1060 0.0810XPZ-1077 1077 XPZ 1077 0.0820XPZ-1080/3VX425 1080/3VX425 XPZ 1080 0.0830 XPZ-1087 1087 XPZ 1087 0.0830XPZ-1100 1100 XPZ 1100 0.0840XPZ-1112 1112 XPZ 1112 0.0850XPZ-1120 1120 XPZ 1120 0.0860XPZ-1140/3VX450 1140/3VX450 XPZ 1140 0.0870 XPZ-1150 1150 XPZ 1150 0.0880XPZ-1162 1162 XPZ 1162 0.0890XPZ-1180 1180 XPZ 1180 0.0900XPZ-1187 1187 XPZ 1187 0.0910XPZ-1200/3VX560 1200/3VX560 XPZ 1200 0.0920 XPZ-1212 1212 XPZ 1212 0.0930XPZ-1222 1222 XPZ 1222 0.0930XPZ-1237 1237 XPZ 1237 0.0950XPZ-1250 1250 XPZ 1250 0.0960XPZ-1262 1262 XPZ 1262 0.0970XPZ-1270/3V/500 1270/3V/500 XPZ 1270 0.0970 XPZ-1287 1287 XPZ 1287 0.0980XPZ-1312 1312 XPZ 1312 0.1000XPZ-1320 1320 XPZ 1320 0.1010XPZ-1337 1337 XPZ 1337 0.1020XPZ-1345/3VX530 1345/3VX530 XPZ 1345 0.1030XPZ-1362 1362 XPZ 1362 0.1040XPZ-1387 1387 XPZ 1387 0.1060XPZ-1400 1400 XPZ 1400 0.1070XPZ-1412 1412 XPZ 1412 0.1080XPZ-1420/3VX560 1420/3VX560 XPZ 1420 0.1090 XPZ-1437 1437 XPZ 1437 0.1100XPZ-1450 1450 XPZ 1450 0.1110XPZ-1462 1462 XPZ 1462 0.1120XPZ-1487 1487 XPZ 1487 0.1140XPZ-1500 1500 XPZ 1500 0.1150XPZ-1512 1512 XPZ 1512 0.1160XPZ-1520 1520 XPZ 1520 0.1160XPZ-1537/3VX600 1537/3VX600 XPZ 1537 0.1180 XPZ-1550 1550 XPZ 1550 0.1190XPZ-1562 1562 XPZ 1562 0.1190XPZ-1587 1587 XPZ 1587 0.1210XPZ-1600 1600 XPZ 1600 0.1220XPZ-1612 1612 XPZ 1612 0.1230XPZ-1637 1637 XPZ 1637 0.1250XPZ-1650 1650 XPZ 1650 0.1260XPZ-1662 1662 XPZ 1662 0.1270XPZ-1700 1700 XPZ 1700 0.1300XPZ-1737/3VX670 1737/3VX670 XPZ 1737 0.1330 XPZ-1750 1750 XPZ 1750 0.1340XPZ-1762 1762 XPZ 1762 0.1350XPZ-1782 1782 XPZ 1782 0.1360XPZ-1800/3VX710 1800/3VX710 XPZ 1800 0.1380 XPZ-1812 1812 XPZ 1812 0.1390XPZ-1837 1837 XPZ 1837 0.1410XPZ-1850 1850 XPZ 1850 0.1420XPZ-1862 1862 XPZ 1862 0.1420XPZ-1887 1887 XPZ 1887 0.1440XPZ-1900/3VX750 1900/3VX750 XPZ 1900 0.1450 XPZ-1937 1937 XPZ 1937 0.1480XPZ-1950 1950 XPZ 1950 0.1490XPZ-1987 1987 XPZ 1987 0.1520XPZ-2000 2000 XPZ 2000 0.1530XPZ-2030 2030 XPZ 2030 0.1560XPZ-2060 2060 XPZ 2060 0.1580XPZ-2120 2120 XPZ 2120 0.1620XPZ-2160/3VX850 2160/3VX850 XPZ 2160 0.1650 XPZ-2240 2240 XPZ 2240 0.1710XPZ-2360 2360 XPZ 2360 0.1810XPZ-2410/3VX950 2410/3VX950 XPZ 2410 0.1840 XPZ-2487 2487 XPZ 2487 0.1900XPZ-2500 2500 XPZ 2500 0.1910XPZ-2540/3VX1000 2540/3VX1000 XPZ 2540 0.1940 XPZ-2650 2650 XPZ 2650 0.2030XPZ-2690 2690 XPZ 2690 0.2060XPZ-2840/3VX1120 2840/3VX1120 XPZ 2840 0.2170 XPZ-3000/3VX1180 3000/3VX1180 XPZ 3000 0.2300 XPZ-3170/3VX1250 3170/3VX1250 XPZ 3170 0.2430 XPZ-3350/3VX1320 3350/3VX1320 XPZ 3350 0.2560 XPZ-3550/3VX1400 3550/3VX1400 XPZ 3550 0.2720 XPA系列产品名称规格型号长度Lw( mm ) 重量( kg ) XPA-732 732 XPA 732 0.0957XPA-747 747 XPA 747 0.0977XPA-757 757 XPA 757 0.0990XPA-770 770 XPA 770 0.1007XPA-782 782 XPA 782 0.1023XPA-800 800 XPA 800 0.1046XPA-810 810 XPA 810 0.1059XPA-820 820 XPA 820 0.1073 XPA-832 832 XPA 832 0.1088 XPA-850 850 XPA 850 0.1112 XPA-857 857 XPA 857 0.1121 XPA-882 882 XPA 882 0.1154 XPA-900 900 XPA 900 0.1177 XPA-907 907 XPA 907 0.1186 XPA-925 925 XPA 925 0.1210 XPA-932 932 XPA 932 0.1219 XPA-950 950 XPA 950 0.1243 XPA-957 957 XPA 957 0.1252 XPA-975 975 XPA 975 0.1275 XPA-982 982 XPA 982 0.1284 XPA-1000 1000 XPA 1000 0.1308 XPA-1007 1007 XPA 1007 0.1317 XPA-1030 1030 XPA 1030 0.1347 XPA-1060 1060 XPA 1060 0.1386 XPA-1080 1080 XPA 1080 0.1413 XPA-1090 1090 XPA 1090 0.1426 XPA-1107 1107 XPA 1107 0.1448 XPA-1120 1120 XPA 1120 0.1465 XPA-1132 1132 XPA 1132 0.1481XPA-1150 1150 XPA 1150 0.1504 XPA-1157 1157 XPA 1157 0.1513 XPA-1180 1180 XPA 1180 0.1543 XPA-1207 1207 XPA 1207 0.1579 XPA-1215 1215 XPA 1215 0.1589 XPA-1232 1232 XPA 1232 0.1611 XPA-1250 1250 XPA 1250 0.1635 XPA-1272 1272 XPA 1272 0.1664 XPA-1282 1282 XPA 1282 0.1677 XPA-1307 1307 XPA 1307 0.1710 XPA-1320 1320 XPA 1320 0.1727 XPA-1332 1332 XPA 1332 0.1742 XPA-1357 1357 XPA 1357 0.1775 XPA-1382 1382 XPA 1382 0.1808 XPA-1400 1400 XPA 1400 0.1831 XPA-1407 1407 XPA 1407 0.1840 XPA-1432 1432 XPA 1432 0.1873 XPA-1450 1450 XPA 1450 0.1897 XPA-1457 1457 XPA 1457 0.1906 XPA-1482 1482 XPA 1482 0.1938 XPA-1500 1500 XPA 1500 0.1962XPA-1532 1532 XPA 1532 0.2004 XPA-1550 1550 XPA 1550 0.2027 XPA-1557 1557 XPA 1557 0.2037 XPA-1582 1582 XPA 1582 0.2069 XPA-1600 1600 XPA 1600 0.2093 XPA-1607 1607 XPA 1607 0.2102 XPA-1632 1632 XPA 1632 0.2135 XPA-1650 1650 XPA 1650 0.2158 XPA-1657 1657 XPA 1657 0.2167 XPA-1682 1682 XPA 1682 0.2200 XPA-1700 1700 XPA 1700 0.2224 XPA-1732 1732 XPA 1732 0.2265 XPA-1750 1750 XPA 1750 0.2289 XPA-1757 1757 XPA 1757 0.2298 XPA-1782 1782 XPA 1782 0.2331 XPA-1800 1800 XPA 1800 0.2354 XPA-1807 1807 XPA 1807 0.2364 XPA-1832 1832 XPA 1832 0.2396 XPA-1850 1850 XPA 1850 0.2420 XPA-1857 1857 XPA 1857 0.2429 XPA-1882 1882 XPA 1882 0.2462XPA-1907 1907 XPA 1907 0.2494 XPA-1932 1932 XPA 1932 0.2527 XPA-1950 1950 XPA 1950 0.2551 XPA-1957 1957 XPA 1957 0.2560 XPA-1982 1982 XPA 1982 0.2592 XPA-2000 2000 XPA 2000 0.2616 XPA-2032 2032 XPA 2032 0.2658 XPA-2060 2060 XPA 2060 0.2694 XPA-2082 2082 XPA 2082 0.2723 XPA-2120 2120 XPA 2120 0.2773 XPA-2132 2132 XPA 2132 0.2789 XPA-2182 2182 XPA 2182 0.2854 XPA-2240 2240 XPA 2240 0.2930 XPA-2282 2282 XPA 2282 0.2985 XPA-2300 2300 XPA 2300 0.3008 XPA-2332 2332 XPA 2332 0.3050 XPA-2360 2360 XPA 2360 0.3087 XPA-2382 2382 XPA 2382 0.3116 XPA-2430 2430 XPA 2430 0.3178 XPA-2482 2482 XPA 2482 0.3146 XPA-2500 2500 XPA 2500 0.3170XPA-2532 2532 XPA 2532 0.3312XPA-2582 2582 XPA 2582 0.3377XPA-2607 2607 XPA 2607 0.3410XPA-2632 2632 XPA 2632 0.3443XPA-2650 2650 XPA 2650 0.3466XPA-2682 2682 XPA 2682 0.3508XPA-2732 2732 XPA 2732 0.3573XPA-2782 2782 XPA 2782 0.3639XPA-2800 2800 XPA 2800 0.3662XPA-2832 2832 XPA 2832 0.3704XPA-2847 2847 XPA 2847 0.3724XPA-2882 2882 XPA 2882 0.3770XPA-2900 2900 XPA 2900 0.3793XPA-2933 2933 XPA 2933 0.3835XPA-2982 2982 XPA 2982 0.3900XPA-3000 3000 XPA 3000 0.3924XPA-3150 3150 XPA 3150 0.4120XPA-3350 3350 XPA 3350 0.4382XPA-3550 3550 XPA 3550 0.4643XPB系列5VX系列产品名称规格型号长度Lw( mm ) 重量( kg ) XPB-1130/5VX450 1130/5VX450 XPB 1130 0.2466XPB-1180/5VX470 1180/5VX470 XPB 1180 0.2575 XPB-1230/5VX490 1230/5VX490 XPB 1230 0.2684 XPB-1250 1250 XPB 1250 0.2728XPB-1260/5VX500 1260/5VX500 XPB 1260 0.2749 XPB-1280/5VX510 1280/5VX510 XPB 1280 0.2793 XPB-1320 1320 XPB 1320 0.2880XPB-1340/5VX530 1340/5VX530 XPB 1340 0.2924 XPB-1360/5VX540 1360/5VX540 XPB 1360 0.2968 XPB-1380/5VX550 1380/5VX550 XPB 1380 0.3011 XPB-1400 1400 XPB 1400 0.3065XPB-1410/5VX560 1410/5VX560 XPB 1410 0.3077 XPB-1430/5VX570 1430/5VX570 XPB 1430 0.3120 XPB-1460/5VX580 1460/5VX580 XPB 1460 0.3186 XPB-1480/5VX590 1480/5VX590 XPB 1480 0.3229 XPB-1500 1500 XPB 1500 0.3273XPB-1510/5VX600 1510/5VX600 XPB 1510 0.3295 XPB-1540/5VX610 1540/5VX610 XPB 1540 0.3360 XPB-1590/5VX630 1590/5VX630 XPB 1590 0.3469 XPB-1600 1600 XPB 1600 0.3491XPB-1640/5VX650 1640/5VX650 XPB 1640 0.3578 XPB-1660/5VX660 1660/5VX660 XPB 1660 0.622 XPB-1690/5VX670 1690/5VX670 XPB 1690 0.3688XPB-1720/5VX680 1720/5VX680 XPB 1720 0.3753 XPB-1740/5VX690 1740/5VX690 XPB 1740 0.3797 XPB-1800/5VX710 1800/5VX710 XPB 1800 0.3928 XPB-1840/5VX730 1840/5VX730 XPB 1840 0.4015 XPB-1870/5VX740 1870/5VX740 XPB 1870 0.4080 XPB-1900/5VX750 1900/5VX750 XPB 1900 0.4146 XPB-2000 2000 XPB 2000 0.4364XPB-2020/5VX800 2020/5VX800 XPB 2020 0.4408 XPB-2040/5VX810 2040/5VX810 XPB 2040 0.4451 XPB-2100/5VX830 2100/5VX830 XPB 2100 0.4582 XPB-2120/5VX840 2120/5VX840 XPB 2120 0.4626 XPB-2150/5VX850 2150/5VX850 XPB 2150 0.4691 XPB-2160 2160 XPB 2160 0.4713XPB-2170/5VX860 2170/5VX860 XPB 2170 0.4735 XPB-2220/5VX880 2220/5VX880 XPB 2220 0.4844 XPB-2240 2240 XPB 2240 0.4888XPB-2280/5VX900 2280/5VX900 XPB 2280 0.4975 XPB-2350/5VX930 2350/5VX930 XPB 2350 0.5128 XPB-2380 2380 XPB 2380 0.5193XPB-2410/5VX950 2410/5VX950 XPB 2410 0.5259 XPB-2430/5VX960 2430/5VX960 XPB 2430 0.5302XPB-2530/5VX1000 2530/5VX1000 XPB 2530 0.5520 XPB-2600/5VX1030 2600/5VX1030 XPB 2600 0.5673 XPB-2650 2650 XPB 2650 0.5782XPB-2680/5VX1060 2680/5VX1060 XPB 2680 0.5848 XPB-2730/5VX1080 2730/5VX1080 XPB 2730 0.5957 XPB-2800 2800 XPB 2800 0.6110XPB-2840/5VX1120 2840/5VX1120 XPB 2840 0.6197 XPB-2810/5VX1150 2810/5VX1150 XPB 2810 0.6350 XPB-2990/5VX1180 2990/5VX1180 XPB 2990 0.6524 XPB-3000 3000 XPB 3000 0.6546XPB-3110/5VX1230 3110/5VX1230 XPB 3110 0.6786 XPB-3150 3150 XPB 3150 0.6873XPB-3170/5VX1250 3170/5VX1250 XPB 3170 0.6917 XPB-3340/5VX1320 3340/5VX1320 XPB 3340 0.7288 XPB-3550/5VX1400 3550/5VX1400 XPB 3550 0.7746 XPC系列产品名称规格型号长度Lw( mm ) 重量( kg ) XPC-2000 2000 XPC 2000 0.8000XPC-2120 2120 XPC 2120 0.8480XPC-2240 2240 XPC 2240 0.8960XPC-2360 2360 XPC 2360 0.9440XPC-2650 2650 XPC 2650 1.0600XPC-2800 2800 XPC 2800 1.1200XPC-3000 3000 XPC 3000 1.2000XPC-3150 3150 XPC 3150 1.2600XPC-3350 3350 XPC 3350 1.3400XPC-3550 3550 XPC 3550 1.4200XPC-3750 3750 XPC 3750 1.5000XPC-4000 4000 XPC 4000 1.6000XPC-4250 4250 XPC 4250 1.7000XPC-4500 4500 XPC 4500 1.8000XPC-4750 4750 XPC 4750 1.9000本文转自建材机械设备网：/sca_view.asp?id=16221。
三角带知识
三角带三角带分类普通型：Z A B C D E窄V带：SPZ SPA SPB SPC；三角带的每一个型号规定了三角带的断面尺寸A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
我们经销产品：z,A、B、C、D、E、种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，大皮带轮未作规定。
皮带轮的槽角分为32度34度36度38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度；B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm时为36度，>200mm时为38度；C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围355mm～450mm时为36度，>450mm时为38度；E型500mm～630mm时为36度，>630mm时为38度。
三角分类标准各种传动装置的特殊需要令三角带产品在进行普通标准型生产之外还衍生了数量众多、形状各异的特种产品，其中以窄型和宽型三角带最为典型与常见。
三角带轮知识
三角型皮带轮规格型号 (1)槽型尺寸 (1)三角带的选择及使用 (2)皮带轮传动的设计 (4)三角型皮带轮规格型号槽型槽数节径范围（mm) 锥孔轴径范围(mm) SPZ 1,2,3,4,5,6 63--630 1108--3535 10--90 SPA 1,2,3,4,5,6 63--630 1108--3535 10--90 SPB 1,2,3,4,5,6,8,10 100--1000 1610--5050 14--125 SPC 3.4.5.6.8.10,12 212--1250 2517--5050 25--125槽型尺寸槽型SPZ SPA SPB SPC带宽10 13 17 22b1(mm) 9.7 12.7 16.3 22bw (mm) 8.5 11 14 19c (mm) 2 2.8 3.5 4.8e (mm) 12+/-0.3 15+/-0.3 19+/-0.4 25.5+/-0.5f (mm) 8+/-0.6 10+/-0.6 12.5+/-0.8 17+/-1t min (mm) 11 14 18 24Da=dw+ (mm) 4 5.6 7 9.6a = 34°63--80 80--118 132--190 224--315a = 38°>80 >118 >190 >315dw min 63 90 140 224b2的尺寸n SPZ SPA SPB SPC1 16 20 252 28 35 443 40 50 63 854 52 65 82 110.55 64 80 101 1366 95 120 161.58 158 212.510 263.5三角带的选择及使用标准化的三角带断面呈梯形，整圈无接头，分为O型、A型、B型、C型、D 型、 E型等多种型号，从O型到E型三角带剖面面积逐渐增大。
选择三角带型号应该根据所传递的功率以及皮带的速度来决定的，把这些知识搞懂，将会对您的生产带来不少的益处！1. 选准型号选取的型号应与选用的三角带相适应，否则三角带在皮带轮槽内会出现不正常的情况。
