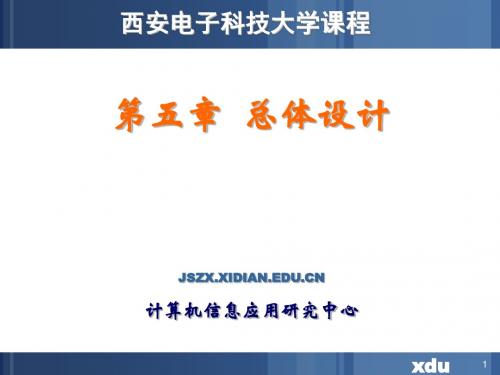

第五章 总体设计
<< 工程化实例 >>
开发一个软件，该软件为底层的计算机辅助设计应用，可 以实现二维绘图系统的所有功能。 第一层抽象： 包括计算机图形接口 l 与绘图人员和鼠标之间进行可视通信， l 鼠标器替代绘图板和丁字尺， l 全部直线，曲线，全部计算和辅助视图都可由 CAD软件 完成。 l 画法存贮在一个绘图文件中，其中含有所有集合，文本 和辅助设计信息，
确定对逻辑数据结构所必需的那些操作的程序模块 (软件包)
xdu
10
限制和确定各个数据设计决策的影响范围 若需要与操作系统或调度程序接口所必须的控制表等 数据时，确定其详细的数据结构和使用规则 数据的保护性设计
–
防卫性设计：在软件设计中就插入自动检错，报错和纠错 的功能。
–
一致性设计：保证软件运行过程中所使用的数据的类型和取 值范围不变。在并发处理过程中使用封锁和解除封锁机制保 持数据不被破坏。
开始就要确定软件可靠性和其它质量指标，考虑相应 措施，以使得软件易于修改和易于维护。
xdu
12
6.编写概要设计阶段的文档
概要设计阶段完成时应编写以下文档：
–
概要设计说明书
–
– –
数据库设计说明书
用户手册 制定初步的测试计划
xdu
13
7.设计评审
可追溯性：确认该设计是否复盖了所有已确定的软件 需求，软件每一成份是否可追溯到某一项需求 接口：确认该软件的内部接口与外部接口是否已经明 确定义。模块是否满足高内聚和低耦合的要求。模块 作用范围是否在其控制范围之内 风险：确认该设计在现有技术条件下和预算范围内是 否能按时实现
ListPrice_X5
附件一FOXHIS® 酒店管理系统报价单WESTSOFT IT Foxhis Proposal酒店名称：版 本：西软酒店管理系统 X5模块描述价格优惠净价合计Module DescriptionPrice Disc(%)Net TotalSubTotal□前台预订（Reservation ） □前台接待（Reception ） □前台收银（Cashier ）□销售与档案（Public Sales & Profile ） □房务中心（Housekeeping ） □商务中心（Business Center ）□稽核与应收帐管理（Night Audit & Account Receivable ）□查询与报表（Information Inquery & Report ） □其他功能（Other Functions ）□系统维护（System Maintenance ） □综合收银（F&B Cashier ）40,0000%40,000 □餐饮厨房打印系统接口（Interface For Kitchen Print ）*12,0000%12,000－电话计费系统（call Accounting ）10,0000%10,000 □门锁接口（Interface For E-Lock ）20,0000%20,000 □二代身份证读取接口 (Interface For ID)20,0000%20,000 □畅联接口（Interface For CHINA-ONLINE ）赠送赠送□早餐管理系统（Breakfast Management System ）*20,0000%20,000 □宴会与销售（S&C Traning ）40,0000%40,000 □短信易（ SMS ）*20,0000%20,000 □西软数字签名管理系统（DSM）*30,0000%30,000 □西软IPAD点菜系统（XTouch）*30,0000%30,000 □会员卡储值消费管理（Card Saving Management ）20,0000%20,000 □会员卡积分管理系统（Card Integral Management ）20,0000%20,000培训内容培训天数单价培训费培训合计□前台培训（F/O Traning ）101,50015,000 □餐饮培训（F&B Traning ）31,5004,500□宴会与销售（S&C Traning ）*31,5004,500 □后台系统（F/O Traning ）51,5007,500 □安装调试及跟班（Setup & Installation ）101,50015,000报价时间： 2014年12 月 日有效时间：叁个月前台系统（Front Office ）180,0000%180,000扩展系统（Extension System ）餐饮系统（Food & Beverage ）接口系统（Interface ）￥0￥180,000￥52,000￥50,000￥180,000培训费（Traning ）□程控交换机PMS 系统接口（Interface For PABX ）。
软件设计说明书
软件设计说明书1.引言 (3)1.1编写目的 (3)1.2命名规范 (4)1.3参考资料 (4)1.4相关文档 (4)1.5版本更新记录 (4)2.总体设计 (4)2.1需求规定 (4)2.2硬件运行环境 (5)2.3软件运行环境 (5)2.4开发环境 (5)2.5基本设计思想 (6)2.6子系统清单 (6)2.7功能模块清单 (7)3.接口设计 (8)3.1用户接口 (8)3.2外部接口 (8)3.3内部接口 (9)4.数据库设计 (9)4.1数据库中表名列表 (9)4.2数据库表之间的关系 (9)4.3数据库表的详细清单 (9)5.功能模块设计 (13)5.1网站首页 (13)5.2登录界面 (14)5.3注册页面 (14)5.4修改个人信息 (15)5.5修改头像 (15)5.6修改密码 (16)5.7找回密码页面 (16)5.8个人信息 (17)5.9发布商品 (17)5.10修改商品 (17)5.11发布需求页面 (18)5.12查看需求页面 (18)5.13商品信息界面 (18)5.14查看我的收藏 (19)5.15商品列表页面 (19)5.16需求列表页面 (20)5.17分类页面 (20)5.18我的商品页面 (21)5.19查看别人对我的商品的报价页面 (21)5.20查看我对别人的商品的报价页面 (21)5.21求购产品页面 (22)6.存储过程设计 (22)6.1涉及users表的存储过程 (22)6.2涉及products表的存储过程 (23)6.3涉及require表的存储过程 (26)6.4涉及orders表的存储过程 (28)6.5涉及letter表的存储过程 (29)6.6涉及category表的存储过程 (29)6.7涉及collect表的存储过程 (30)7.角色授权设计 (30)8.系统出错处理设计 (30)8.1出错信息 (31)8.2故障预防与补救 (31)8.3系统维护设计 (32)9其他 (32)9.1出错处理设计 (32)9.2安全保密设计 (33)10.测试计划 (33)1.引言1.1编写目的本软件设计说明书主要针对需求分析描述了设计的各个模块。
程序设计大作业代码及说明书图书销售管理系统

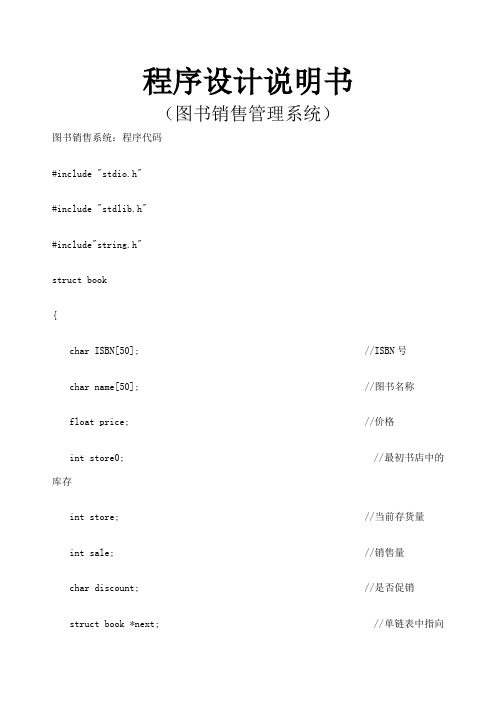

程序设计说明书（图书销售管理系统）图书销售系统：程序代码#include "stdio.h"#include "stdlib.h"#include"string.h"struct book{char ISBN[50]; //ISBN号char name[50]; //图书名称float price; //价格int store0; //最初书店中的库存int store; //当前存货量int sale; //销售量char discount; //是否促销struct book *next; //单链表中指向下一结构体首地址的指针};int n; //图书数量，需要在录入时从文件第一行读取static struct book *bklist,bk[100]; //图书单链表的首地址，和图书数组int judge(char a[]) // 要考虑到输入非数字的的影响，若输入的是正确的非负整数则返回该数，否则返回-1。
