铁塔组立施工方案(科创线)
66kV线路工程铁塔组立施工方案
66kV线路工程铁塔组立施工方案1. 引言本文档旨在介绍66千伏（kV）线路工程铁塔组立的施工方案。
施工方案的目标是确保施工过程安全、高效，并保证施工质量符合相关要求。
2. 铁塔组立施工流程2.1 前期准备- 与相关部门协调，了解并制定施工计划。
- 确定施工人员和设备的需求，并进行调配。
- 准备施工所需的工具、材料和器械。
2.2 站点准备- 检查施工现场，确保场地平整、无障碍。
- 准备组装铁塔所需的基础材料，如混凝土等。
- 建立相应的安全警示标志，确保工地安全。
2.3 铁塔组立- 使用合适的起重设备将铁塔各零部件（如塔段、横担等）送至指定位置。
- 根据设计要求，按照施工图纸和说明书的指导，逐步组装铁塔。
- 在组装过程中，严格按照安全规范操作，确保施工人员的安全。
2.4 安装配套设备- 根据设计要求，将变压器、绝缘子、导线等配套设备安装到铁塔上。
- 检查设备的安装位置和连接是否正确，并进行必要的调整。
2.5 质量验收和完工- 完成铁塔组装和设备安装后，进行全面的施工质量验收。
- 检查铁塔的稳定性、垂直度、线间距离等指标，确保符合相关要求。
- 进行必要的纠正和调整，直至达到要求的标准。
3. 安全措施- 施工人员必须佩戴防护用品，如安全帽、安全鞋等。
- 施工现场必须设置安全警示标志，并确保施工区域的隔离与警示。
- 施工人员必须接受相关安全培训，并依据安全规范进行操作。
4. 环境保护- 施工过程中，遵循环境保护相关法规和标准。
- 充分利用可再生资源，减少对环境的影响。
- 妥善处理施工废弃物，确保不对周围环境造成污染。
5. 施工注意事项- 严格按照施工图纸和说明书的要求进行施工。
- 注意安全防护，确保施工人员和设备的安全。
- 施工过程中出现问题，及时与相关部门沟通，采取相应的纠正措施。
6. 总结本文档介绍了66kV线路工程铁塔组立的施工方案，包括施工流程、安全措施、环境保护以及施工注意事项。
施工方案的实施可以确保铁塔组立过程顺利进行，并最终达到相关的施工质量要求。
500kV线路工程铁塔组立施工方案
500kV线路工程铁塔组立施工方案1. 引言本文档描述了500kV线路工程铁塔组立的施工方案。
该方案旨在确保施工过程安全、高效，并符合相关的技术和法规要求。
2. 施工准备在开始施工前，以下准备步骤应该被完成：- 清理施工现场，确保地面平整无障碍物；- 检查所需施工材料和设备的数量和质量，确保其符合规范；- 预先制定施工计划，并确保所有相关人员了解和遵守计划。
3. 铁塔组立步骤铁塔组立的主要步骤如下：1. 安装基础：按照设计要求，施工工人应先将铁塔基础部分按照要求固定在地面上，确保其稳固和垂直。
2. 安装塔身：使用起重机将塔身部分逐节升至位，并进行临时固定。
随后，施工人员应从下至上，逐节进行永久固定，并进行必要的检查和调整。
3. 安装横担：安装完塔身后，施工人员应根据设计要求，将横担安装到铁塔上，确保其牢固和水平。
4. 安装绝缘子串：根据设计要求，施工人员将绝缘子串安装在横担上，并进行必要的检查和调整。
5. 安装导线：根据设计要求，施工人员将导线逐段安装在绝缘子串上，并进行必要的测试和调整。
6. 进行终验和测试：在完成铁塔组立后，施工人员应进行终验和测试，确保线路的正常运行和安全性。
4. 安全措施在整个施工过程中，以下安全措施应被遵守：- 所有施工人员必须佩戴适当的个人防护装备，如安全帽、防护手套等；- 所有机械设备和工具必须经过检查和维护，确保其可靠和安全；- 施工现场应设置明确的警示标识和隔离措施，以防止未授权人员进入；- 所有施工人员必须接受相关安全培训，并了解紧急情况下的应急预案。
5. 结束语本文档提供了500kV线路工程铁塔组立施工方案的概述。
在施工过程中，务必严格遵守相关规范和安全要求，保证施工质量和人员安全。
如有任何问题或需要进一步的信息，请及时与相关负责人联系。
铁塔组立施工方案

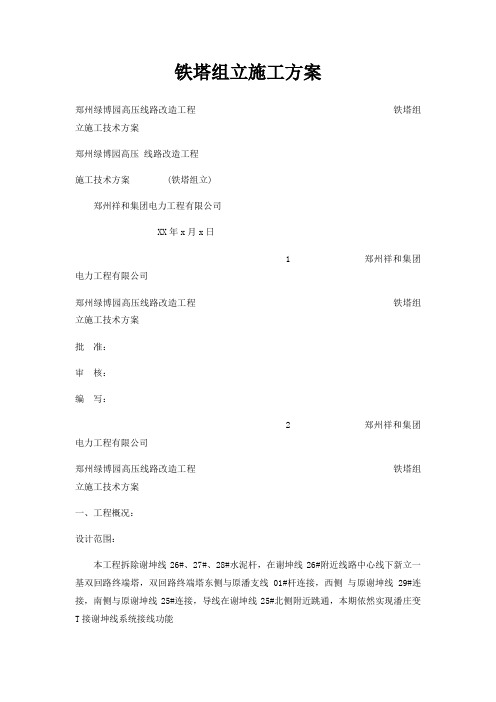

铁塔组立施工方案郑州绿博园高压线路改造工程铁塔组立施工技术方案郑州绿博园高压线路改造工程施工技术方案 (铁塔组立)郑州祥和集团电力工程有限公司XX年x月x日1 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案批准：审核：编写：2 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案一、工程概况：设计范围：本工程拆除谢坤线26#、27#、28#水泥杆，在谢坤线26#附近线路中心线下新立一基双回路终端塔，双回路终端塔东侧与原潘支线01#杆连接，西侧与原谢坤线29#连接，南侧与原谢坤线25#连接，导线在谢坤线25#北侧附近跳通，本期依然实现潘庄变T接谢坤线系统接线功能本工程拆除潘支线07#水泥杆，在园区道路西侧红线外约2米新立单回路直线耐张杆，西侧与原潘支线06#杆连接，东侧与原潘支线08#杆连接工程简述1、电压等级：设计线路的电压等级为kV2、线路回路数：谢坤线25#～新建双回路终端塔采用双回路；藩支线07#杆改造仍然采用单回路3、导线/地线型号：根据原线路情况，谢坤线29#～潘支线01#段、潘支线06#～08#段导线、地线利用原有导线；谢坤线25#～N1段导线选用-/25型钢芯铝绞线地线采用GJ-55镀锌钢绞线地形地貌状况本工程铁塔的基础依据规程规定进行设计本线路所经过地区，位于绿博园苗圃内，土质以粘土为主，地耐力取地下2米以上无地下水3 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案交通情况交通运输极为不便，房屋；厂房和树木较多，线路还需要跨越一条35kV线路变更情况变更前谢庄变谢坤谢坤线坤泰变潘庄变潘支潘支线谢坤谢坤线变更前线路参数：谢坤线全长：其中坤泰变出线，导线为2*-/30坤泰变到T接点全长，除2*-/30导线外，其余为-，长度为T接点到谢庄变全长为，导线在谢庄变外，导线为-/40其余为-长度为，潘支线全长，导线为-4 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案变更后谢庄变谢坤谢坤线坤泰变潘潘支庄变潘支线新立塔新立塔变更后参数：1 谢坤线全长不变，T接点位置变为，T接点到谢庄变为，其到地线型号不变，T接点到坤泰变长为2 由于T接点变为潘支线长度为，比变更前增加米，导线型号不变跨越注意事项谢坤线新建双回角钢塔——29#之间跨越一条35kV刘王线，落线前应与中牟局联系，落实其是否已停电，确认确实停电后，应对其停电、验电、挂接地线确认其35kV 线路不存在电压后方可落下谢坤线导线5 郑州祥和集团电力工程有限公司谢坤谢坤线郑州绿博园高压线路改造工程铁塔组立施工技术方案二、施工规定1、线路方向及基础腿本工程铁塔基础的编号A、B、 C、D，以线路杆号递增方向，即由小号侧至大号侧方向，顺时针排序，如右图所示：A横线路方向大号侧BCD2、防盗螺栓、扣紧螺母安装小号侧铁塔横担以下范围内的所有螺栓(包括脚钉)须采用具有防松功能的防卸螺栓，其他螺栓(脚钉、双帽螺栓除外)均采取防松措施；扣紧螺母的检验和安装应符合国家标准(GB—88)防盗螺帽应按照厂家规定的安装方法进行安装3、脚钉安装双回路直线塔的脚钉均设置在D腿主材；双回路耐张塔：线路右转时脚钉安装D腿主材；线路左转时钉安装B腿主材；直线耐张塔安装D腿主材4、本工程铁塔所用螺栓使用规定本工程采用的螺栓M12、M16强度级别为4．8级，M20、M24均为6．8级，其余螺栓(M27、M30、M36)为8．8级5、转角塔的预偏值本工程耐张塔，根据设计要求有一定的预偏，预偏情况为北侧两个腿低在铁塔组立之前，必须按照基础预高值进行检查，符合后方可开6 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案始组塔；三、质量要求1、本工程应严格遵照以下文件和资料进行施工，以确保施工质且里(1)、本工程设计图纸(2)、业主及监理有关本工程的质量管理规定(3)、《～kV架空送电线路施工及验收规范 (GB-)》(4)、《输变电工程达标投产考核评定标准》(XX年版) (5)、《钢结构工程施工质量验收规范》(6)、《输电线路铁塔制造技术条件》(GB／T-) (7)、《输变电钢管结构制造技术条件》(DL／T-) (8)、本《铁塔组立施工技术方案》(9)、《输电线路铁塔及电力金具紧固用冷镦热侵镀锌螺栓及螺母》(DL／T ．4)2、铁塔基础符合下列条件方准组塔：①．经过公司质管部和监理、业主组织的中间验收；②．分解组塔时砼强度达到设计值的70％以上；3、铁塔组立前应先对基础项面进行操平，直线塔四个基础腿顶面高差、转角耐张塔的预高值符合要求时方可组塔4、铁塔塔材、螺栓到货后应进行检查验收，未经检查或检查不合格的材料禁止在工程中使用；塔材应有出厂合格证及相关材质7 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案复检合格报告、试验报告等资料5、铁塔构件的组装应紧密，交叉铁处有空隙处：①、应按照铁塔施工图中所注明的数量安装相应厚度的垫片；②、除施工验收规范规定中要求必须加装的垫片外，所有螺栓不另行加平垫或弹簧垫片；③、按照上述两者要求组装后交叉处有空隙者，应通知设计，经设计同意后，可加装相应厚度的垫圈或垫板6、螺栓穿入方向：①．立体结构：水平方向由内向外，垂直方向由下向上②．平面结构：顺线路方向由小号向大号穿入，横线路方向两侧由内向外，中间由左向右(面向大号侧)穿，垂直方向由下向上③．如果按正确的施工顺序，个别螺栓安装有困难时，可变更穿插方向④．对于节点处为法兰连接的螺栓一律向上穿插⑤．对大帮采用内外双大主材的铁塔，如果外大帮螺栓向外穿会抵头，妨碍安装防盗螺栓和防松卡，故经监理单位、设计单位和建设单位认可后，外大帮、内大帮上螺栓可按照顺时针方向进行穿插如果在大斜铁、水平铁处有个别螺栓安装有困难时，可变更穿插方向示意图：8 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案7．螺栓连接构件应符合下列规定①螺栓应垂直于连接构件的平面，螺杆和螺母与构件间不允许有空隙②螺栓的无扣部分应略短于被连接的所有构件厚度之和，螺栓通过厚度应满足36-表3．O．3及表3．O．4的要求，螺栓不得打滑，同时丝扣部分不得进入剪切面；如果无扣部分过长，需要在螺母侧加垫片，但垫片数量不得超过2个③螺栓紧固后，螺杆应与构件面垂直，露出长度为：单帽者不应少于2个螺距，双帽者允许平扣螺栓紧固并加上防松扣紧螺母后，螺栓露扣应不少于一扣除脚钉(包括代螺栓的脚钉)外，螺栓丝扣不允许进入剪切面④连接螺栓应逐个紧固，棱角磨损过大至使扳手打滑的螺栓必须更换⑤每段铁塔吊装后应及时将螺栓紧固，下一段螺栓未紧固时严禁吊装上一段塔材8、螺栓的紧固程度应符合下列规定(单位：N·cm)：9 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案螺杆与小螺母的螺纹有滑牙或螺母的棱角磨损以至扳手打滑的螺栓必须更换9、运到塔位的个别角钢，当弯曲度超过长度的1．2‰但未超过《验收规范》表6．1．1 1(见下表)规定者，可采用冷矫正法进行矫正，但矫正后不得出现裂纹10、铁塔组立好后，塔材不得有弯曲变形现象，各相邻接点间主材弯曲不得超过1／，塔脚板与基础面接触良好，有空隙时应垫铁片，并灌注水泥沙浆11、直线塔的结构倾斜应控制在1．2‰以下，耐张塔的预偏应符合设计要求，保证架线后不向内角和跨越侧倾斜12、直线塔在组立完毕，经监理工程师检查合格，并经铁塔检验合格后，转角塔、终端塔待架线完毕后，打保护帽保护帽使用C10 级混凝土制做，尺寸规格为：原则上应按塔脚板各边放出50mm，高10 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案出地脚螺栓50mm，中间部位在地脚螺栓砼面层上再高出20mm，形成约3％散水坡，便于排水施工时要注意保护帽的养护质量，保证混凝土的强度，并使混凝土与塔脚板上部结合紧密，用沥青勾缝保护帽拆模后必须保证表面质量光滑、棱角分明13、施工时如发现塔材与施工图不符时，应及时上报项目部并通知有关单位和设计院组装过程中发现组装困难时，应查明原因，不得强行组装14、所有的螺栓在组立完毕后全部紧固一次，紧固率应达到97％；架线后再复紧一次，其紧固率应达到98％及以上15、在铁塔组立施工过程中，应加强对已完成部分工程的保护(如基础立柱、承台，已组装塔段等)，使其不受损坏四、安全技术措施及注意事项1、严格执行《电力建设安全工作规程(DL．2-94)》有关工地运输和杆塔组立的规定2、在整个铁塔组立施工过程中，应严格执行公司职业安全健康管理体系文件Q／07《送电施工过程安全控制程序》，确保组立分部工程安全顺利进行3、参加组立人员必须熟悉《安规》，严格遵守有关规定，施工方案在开工前要对参加施工的所有人员进行充分的安全技术交底，施工人员必须熟悉施工方案，要详细了解铁塔的结构特点、吊装工具的性能、操作顺序、注意事项参加施工人员要对方案进行充分讨论，熟悉并掌握整个施工过程的内容和要领并经考试合格，方能上岗施工操作，考试不及格的不能参加组立作业，新工人必须进行三级安全教育，民工必须进行安全教育，并经考试合格民工管理应严格按照“豫11 郑州祥和集团电力工程有限公司郑州绿博园高压线路改造工程铁塔组立施工技术方案送变电安()07号”文规定4、进入组立施工现场必须戴安全帽，高处作业人员必须扎安全带、带有速差保护器，穿胶底鞋，工作前严禁饮酒多人高处作业时应指定一名负责人，负责安全监督，相互照应，密切配合，高处作业区下和起吊构件下方不得有人。
铁路铁塔组立施工方案
铁路铁塔组立施工方案1. 引言铁路铁塔作为保障铁路正常运行的一项重要设施，在施工过程中需要严格按照规定的方案进行组立。
本文档旨在描述一种基于安全和效率的铁路铁塔组立施工方案。
2. 施工前准备在进行铁路铁塔组立施工前，需要进行一系列的准备工作。
2.1 确定施工区域首先需要确定铁路铁塔的组立区域，根据设计图纸和实际情况，确定最合适的安装位置。
2.2 环境清理清理施工区域，包括清除杂草、垃圾等，确保施工区域整洁和安全。
2.3 组立设备准备准备各种组立设备，包括吊车、吊装绳索、支撑架等，确保设备完好，并按照相关标准进行检测和验收。
2.4 安全措施在施工前必须制定详细的安全措施，包括施工区域的围栏设置、工人的安全装备要求等。
安全措施要严格执行，确保施工过程中的人员和设备安全。
3. 施工步骤3.1 地基施工首先进行地基的施工，根据设计要求进行挖掘和填土，确保地基的平整和稳固。
3.2 塔体拼装在地基完成后，进行塔体的拼装工作。
根据设计图纸，将预制的塔体部件逐步组装在地基上。
在拼装过程中，要保证每个连接点的牢固和准确。
3.3 支撑结构安装完成塔体的拼装后，进行支撑结构的安装。
根据设计图纸，将支撑架等组件安装在塔体上，并进行固定。
3.4 装饰和绝缘处理安装完支撑结构后，对铁路铁塔进行装饰和绝缘处理。
装饰包括喷漆、喷绘等，绝缘处理则是为了防止铁塔在使用过程中产生电气问题。
3.5 检测和验收组立施工完成后，进行铁路铁塔的检测和验收工作。
通过专业仪器进行各项检测，确保铁塔的稳定性和安全性。
4. 施工注意事项在铁路铁塔组立施工过程中，需要注意以下几点：•严格按照设计图纸和施工方案操作，不得擅自修改。
•严格执行安全措施，确保施工过程中的人员和设备安全。
•做好现场管理，保持施工区域整洁和安全。
•遵守相关法律法规，保证施工工作的合法性和规范性。
•对施工过程中的问题及时处理，确保施工的连续性和顺利完成。
5. 总结铁路铁塔的组立施工是一项复杂而重要的工程，在施工过程中需要严格按照规定的方案进行操作，保证施工的安全和质量。
输电线路铁塔组立施工方法
输电线路铁塔组立施工方法输电线路铁塔组立是电力工程中非常重要的一项任务，它涉及到电力输送的安全和可靠性。
以下是针对输电线路铁塔组立的施工方法：1. 地基准备：在施工现场选定好合适的地理位置后，需要对地基进行准备工作。
首先，按照设计要求开挖塔基坑，并确保坑底平整。
然后，在坑底进行土壤加固处理，以增加土壤的承载力和稳定性。
2. 塔架组装：将铁塔的主要构件，如塔身、横担、散布器等组装起来，形成一个完整的塔架。
组装时需要遵循设计要求和施工工艺，保证每个连接点的稳固和准确性。
3. 塔架吊装：使用吊车或塔机将组装好的塔架吊装到预先准备好的塔基上。
在吊装过程中，需要确保使用足够的吊装设备、合理分配吊点，以保证塔架的平稳吊装和定位。
4. 紧固固定：在塔架吊装到位后，需要进行紧固固定工作。
使用合适的螺栓、螺母等紧固件，将塔架与塔基进行连接，保证塔架的稳定性和安全性。
5. 横担安装：在塔架上安装横担，用于支撑电力线路的导线。
安装横担时需要注意导线的张力和安装位置，确保线路的垂直度和水平度。
6. 导线安装：在安装好横担后，需要进行导线的安装工作。
导线的安装需要遵循相关规范和要求，保证导线的线形和张力符合设计要求。
7. 设备安装：在塔架上安装各种辅助设备，如避雷器、绝缘子等。
安装设备时需要与导线、塔架之间进行良好的接地和绝缘。
8. 施工检查与验收：在施工结束后，进行塔架组立施工的检查和验收。
检查包括对施工质量、安全措施和符合性进行检验，确保施工的质量和合规。
以上是针对输电线路铁塔组立施工方法的简要描述。
通过严格按照上述步骤进行施工，可以确保输电线路铁塔的稳定性、可靠性和安全性，保证电力的可持续输送。
铁塔施工方案(完整版)
9、施工方案（1）工程目标（2）工程概况1、工程概况1.1工程名称：中国铁塔股份有限公司乌兰察布市分公司2016年市电引接施工项目框架采购招标1.2工程内容：2016年市电引接施工项目1.3质量标准：按国家现行规范和验收标准进行验收，工程质量等级必须达到合格工程。
1.4安全要求：创无事故工程。
施工现场安全和环境标准执行《电网建设工程安全和环境管理设施规范应用手册》1.5施工工期：签订合同20日历天内（3）施工组织及人员配置计划1、组织机构关系图我公司将成立工程项目经理部对本工程实行项目经理负责制的工程项目管理制度，采用矩阵式项目组织形式，使项目经理部的工作得到各职能部门支持的同时又充分发挥项目组织的横向优势。
公司将委托一名项目经理、一名项目副经理及一名项目总工组成项目经理部核心，下设工程综合部、财务部、物资采购部、技术资料管理部。
在项目经理直接领导下开展工作，全面执行公司质量、职业健康和环境保护整个管理体系文件要求，对项目工程实行全方位、全过程的管理。
为了确保本工程按照工程项目管理的科学规律进行有效计划、组织、协调控制，保障本工程的工期、安全、质量和成本得到有效的控制，首先公司挑选了高素质的项目管理人员组成项目经理部：项目经理、项目总工程师拥有丰富的现场施工经验，熟悉项目管理业务，具备很强的组织能力、应变能力和决策能力；项目经理部管理人员具有丰富的专业知识，熟悉掌握项目管理政策，可以说本项目经理部配备了精干的管理人员，是一个能独立作战、高效运转的团体；总之，本公司将本着“质量第一，用户至上”的服务宗旨，坚决执行“精心策划、3、各部门主要职责（１）项目经理A：认真贯彻国家和上级的方针、政策、法规及公司的各项规章制度。
B：自觉维护项目法人及职工的权益，确保项目法人的要求和公司下达的各项经济技术措施指标的全面完成。
C：科学组织调配参加工程施工的人、财、物资源，保证工程进度按计划完成。
D：对工程的安全、质量、进度、文明施工负全责，贯彻上级有关制度、法规和条例，组织制定和执行保障施工顺利进行的措施。
铁塔施工组织方案
铁塔施工组织方案铁塔施工组织方案一、确定文章主题本文旨在介绍铁塔施工的组织方案，包括施工前的准备、施工过程的设计、安全质量的保障以及施工后的验收等环节。
通过对铁塔施工过程的详细阐述，旨在提高施工效率、确保施工质量，并为相关领域提供有益的参考。
二、组织结构本文采用总分总的组织结构，首先概述铁塔施工的组织方案，然后分段落详细阐述各个环节，最后对整个施工过程进行总结。
三、施工方案1、施工前准备：在施工前，需要对铁塔施工图纸进行仔细的阅读和审查，确保施工人员对设计意图和施工要求有充分的理解。
同时，进行现场勘查，了解施工环境，确定施工方案。
2、脚手架搭设：根据铁塔的形状和高度，设计合适的脚手架结构，确保脚手架的稳定性和承载能力。
在搭设过程中，要遵循相关安全规范，确保工人安全。
3、材料运输：根据铁塔的构造和施工环境，选择合适的运输方式，确保材料能够安全、及时地到达施工现场。
4、铁塔安装：按照施工图纸和技术要求，逐步安装铁塔的各个部分，确保安装位置和安装精度符合设计要求。
5、质量检查：在铁塔安装完成后，进行全面的质量检查，包括铁塔的垂直度、稳定性、电气性能等方面，确保铁塔符合设计和安全要求。
四、实施步骤1、设计图纸的阅读和审查：铁塔施工单位与设计单位进行充分沟通，确保施工图纸和技术要求明确、合理。
2、现场勘查和施工方案确定：对铁塔施工现场进行详细勘查，了解施工环境，根据实际情况制定合理的施工方案。
3、脚手架设计和搭设：根据铁塔形状和高度，设计合适的脚手架结构，并进行搭设。
4、铁塔材料采购和运输：根据铁塔构造和施工环境，选择合适的材料运输方式，确保材料能够及时到达施工现场。
5、铁塔安装和调整：按照施工图纸和技术要求，逐步安装铁塔的各个部分，并进行必要的调整。
6、质量检查和验收：在铁塔安装完成后，进行全面的质量检查，确保铁塔符合设计和安全要求。
如有问题及时处理。
7、安全培训和现场检查：在施工过程中，加强安全培训和现场检查，确保工人的人身安全和设备安全。
铁塔组立方案
铁塔组立方案1.本工程铁塔组立时脚钉按装，直线塔一律都在Ⅱ腿。
耐张塔的脚钉按装是2.路径地形划分及交通条件本工程交通运输条件较好，线路所经过之处路网密布，可做大运输。
全线塔位离公路或大路较近，人抬运输较好。
施工方案：根据地形实际情况和本线路铁塔型式，现场组立铁塔主要采用以下方案：材料3.验收 1.1. 项目部材料站负责塔材到站的接收，并转运至现场各塔号存放地点，负责保管，并采取防污、防盗等措施。
1.2. 项目部组织人员对每批塔材进行现场验收移交工作。
首先检查铁塔制造厂按合同和铁塔制造技术条件要求应提交的出厂资料是否完整、齐全、规范，然后核对型号、规格、数量，检查外观质量，进行现场抽查，做好验收记录形成纪要，填写“工程材料设备现场检验移交单”，办理好接收塔材的相关手续。
1.3. 塔材的接收应按公司质量管理制度，做好顾客提供产品的验收记录，并做好材料搬运、储存台帐。
1.4. 铁塔制造质量的现场抽查，采用开包检查。
开包检查不低于5%，如100%合格即可接收；如发现不合格，将增加开包10%检验，100%合格即可接收。
如仍有不合格，则判定为不合格产品，拒绝接收。
1.5. 铁塔零部件标记钢印应排列整齐，字迹清晰。
1.6. 焊缝质量外观检查要求 1.7. 具有平滑的细鳞形表面，无折皱、间断和未焊满的陷槽，并与被焊金属平滑连接。
1.8. 被焊金属的咬肉深度：当钢材厚度在10mm及以下时，不得大于0.5mm；当厚度在10mm以上时，不得大于1.0mm。
1.9. 焊接金属应细密无裂纹、夹渣、浮焊等缺陷。
1.10. 热浸镀锌层质量要求 1.11. 外观―镀锌表面应具有实用性光滑，在连接处不允许有毛刺、滴瘤和多余结块。
1.12. 镀锌锌层厚度、均匀性符合规范要求。
1.13. 附着性―锌件的锌层应与基本金属结合牢固，经锤击试验，锌层不剥离、不凸起。
1.14. 铁塔构件的连接螺栓、粗制六角螺栓制造尺寸符合规定，镀锌后螺栓与螺母松紧应适度。
[方案]吊车组立铁塔专项施工方案
[方案]吊车组立铁塔专项施工方案一、编制说明1.1 编制目的本方案编制目的是为使本工程铁塔组立施工有章可循，使施工安全风险评估和过程控制规范化，保证全过程的安全和质量。
从施工全局出发，根据具体施工条件，在此基础上进行深化，用以指导铁塔组立施工与管理，确保优质、高效、安全、文明地完成铁塔组立施工任务。
1.2编制依据1.3适用范围本方案适用于XXXX工程具备吊车组立铁塔条件的所有桩号铁塔组立施工。
二、工程概况2.1工程简介本工程为XXXX工程，起于，止于，线路路径长116.264千米（折单），均采用两个单回路平行架设；本工程新建铁塔总计224 基，其中耐张塔 53 基，直线塔 171 基。
2.2基础型式：本标段主要基础形式为挖孔基础、灌注桩基础和直柱大板基础共计3种基础形式。
2.3杆塔型式：单回路耐张塔 53 基，单直线塔 171 基。
2.4导线型号：采用4×JL/G1A-500/45钢芯铝绞线。
2.5地线型号：地线一根采用OPGW-120复合光缆，另一根地线采用GJ-100镀锌钢绞线。
2.6地形地貌：线路沿线所经地形主要有冲洪积缓倾平原、河流阶地及低高山。
冲洪积缓倾平原地形平坦开阔，坡度一般在5～10°，沿线零星发育有小冲沟，此外，未见不良地质作用发育；河流阶地地形平坦开阔，坡度一般小于5°，沿线局部地表见少量的盐霜，此外，未见其他不良地质作用发育；低高山地区地形起伏相对较大，坡度一般在10～20°，局部大于30°，沿线零星发育小型滑坡、崩塌，局部区段山梁斜坡偶见分部有少量风积沙，此外未见不良地质作用发育。
2.7地质类别：冲洪积缓倾平原地段岩性分布自上而下主要以第四系冲、洪积角砾、碎石土等。
河流阶地地段岩性分布自上而下主要以第四系冲、洪积粉土、粉细砂、角砾等。
低高山地段岩性分布自上而下主要以第四系坡、残积碎石土，下伏白垩系砂岩、页岩等。
2.8设计气象：本工程线路设计风速取33m/s、设计冰厚采用10mm。
35KV铁塔组立施工方案
35KV铁塔组立施工方案一、项目概况二、施工准备工作1.制定详细的施工计划和方案，包括工期计划、物资采购、人员配置等。
2.准备施工所需的设备和工具，包括起重机、螺旋桩机、焊接设备等。
3.对施工人员进行培训，确保他们具备必要的操作技能和安全意识。
4.确认施工现场的地形和土质情况，做好相关测量和勘察工作。
5.安排好施工现场的交通和安全措施，确保施工过程中不会影响周边道路和人员。
三、施工步骤1.铁塔基础的施工根据设计要求和现场条件，进行铁塔基础的挖掘和浇筑工作。
确保基础的平整和牢固，为后续的铁塔组立提供良好的支撑。
2.铁塔组立的准备根据设计图纸和施工计划，将铁塔的各个模块组装好，并进行必要的检查和调整。
确保铁塔结构的完整和稳固，避免在组立过程中出现问题。
3.铁塔组立的实施通过起重机将铁塔各个模块逐一吊起，并按照设计要求进行精确的安装和固定。
在组立过程中，需要严格控制吊装高度和方向，确保铁塔的垂直度和水平度。
4.铁塔焊接和验收在铁塔组立完成后，需要对接缝进行焊接和检测。
确保焊接质量符合相关标准，同时进行验收和记录，以便后续的运行和维护工作。
5.安装导线和设备在铁塔组立完成后，进行导线的安装和接地工作。
同时安装相关的设备，确保输电线路的正常运行和安全使用。
6.施工清理和验收在整个施工过程结束后，对现场进行清理和整理工作。
同时进行最终的验收和评估，确保工程符合设计要求和相关标准。
四、安全与质量保障1.严格执行相关安全规定，确保施工人员的人身安全和设备的正常使用。
2.提高施工质量意识，加强对施工过程中的关键环节的监督和控制。
3.定期检查和维护施工设备，及时处理设备故障和损坏，确保施工的正常进行。
4.加强与监理单位和相关部门的沟通和协调，及时解决施工过程中的问题和难点。
五、总结与展望35KV铁塔组立施工是一项复杂而重要的工程，需要精心设计和周密计划才能顺利完成。
在实施过程中，需要严格遵守相关规定和标准，确保工程的安全和质量。
