直流12V转交流220V电路
阻容降压12V直流电源
制作阻容降压220V交流转12V直流220V交流转直流电源中变压器降压、整流、滤波、稳压，方法虽然简单方便，但是缺点也是有的那就是变压器笨重、昂贵，而且我们一般不具备，那就对于我们电子学习有很大的不变。
所以摒弃工频变压器，而使用电容特性降压就是一个很好的解决方法。
一、1、阻容降压原理：通过巧妙的使用电容在通交流时产生容抗的特性，，，比如我们使用一个1UF的电容，，那么他的容抗是R=1/2*3.14*f*0.000001=3184欧，，，也就是1UF的电容在交流50HZ的交流产生了3184欧的电阻效果，，那么I=220/3184=60MA电流。
如果我们在后面加上肖基特二极管整流，和滤波稳压，，，，最后接上负载就可以得到一定的电压，，，比如我们需要12V电压，，那么接上400欧的电阻V=400*30MA=12V。
其中为什么我们是60MA电流，变成是30MA电流。
原因是我们用的是半波整流，电流减半2、电容是起到动态分配电压的效果。
希望得到的直流电压是通过接相应的负载实现的V=I*R。
3、注意事项：1、首先阻容降压是非隔离电压，电路直接与220V市电接的，所以危险2、电路是虚地。
提倡半波整流。
注意零线和火线不要接反，，3、这是非隔离电源。
平时要把呀放在不容易触碰的地方，，不要去碰后面的焊接线路，，否则你会爽爆天的，，，很爽的。
二、所需配件1、根据你所需的电流，通过上面的公式去选择你用的电容我用1UF （耐压220VAC ，CBB）电容2、560k碳膜电阻（泄放电流用）3、2只基特二极管1N4007（整流用）4、电解电容耐压50V 100uf5、稳压管1N47426、560欧碳膜电阻（分压用）7、LED放光二极管8、万用板、飞线若干三、仿真连接电路图观察波形、输出电压，以及流过稳压管和放光二极管的电流数值。
放置稳压二极管过流，或者小于工作电压。
放光二极管过流。
通过仿真，没有问题。
四、电路制作五、最后效果。
交流转直流电路图大全(逆变电源-升压电源-交流直流转换器)
交流转直流电路图大全（逆变电源/升压电源/交流直流转换器）交流转直流电路图（一）交流变直流的电路是将正弦渡交流电变成直流的电路，如果输入的信号不是正弦波，而是三角波或是失真比较大的正弦波，平均值与有效值的关系就为1.11倍，因而测量误差就会比较大，这种情况不用平均值，而是直接换算成能求得交流的有效值再转换成直流，圈所示为交流有效值与直流的转换电路，它主要用于信号测量的设备中。
逆变电源把直流电逆变成交流电的电路称为逆变电路。
在特定场合下，同一套晶闸管变流电路既可作整流，又能作逆变。
如下图所示：高电压升压电源电路：交流220V转直流600V开关电源电路规格：开关频率：70~100kHz的设计指南：DCM的模式下，输出功率为200瓦输入有效值电流的劣化状况连续电流模式计算公式为：如果最佳操作占空比设定为D = 0.35 ，然后输入峰值电流因此，电压检测电压等级限制从FAN7554数据是1.5V220V转正负5V电源电路图正负5V电源电路图78和79系列分别是正电压和负电压串联稳压集成电路，体积小、集成度高、线性调整率和负载调整率高，在线性电源时代占领了很大市场。
LM7805为固定+5V输出稳压集成电路（采取特殊方法也可使输出高于5V），最大输出电流为1A，标准封装形式有TO-220、TO-263。
78和79系列集成电路应用相对固定，电路形式简单，只是正负直流电压输出时应注意变压器最小输出功率和最小输出电压，如图1所示。
根据能量守恒原则，在理想状态下电源输入输出功率相等。
在实际中，考虑铜损和其他元器件的损耗，电源的输出功率小于输入功率。
78系列和79系列稳压前后直流电压差为2～3V。
由于为正负双电源输出，稳压前后直流电压差应为5～6V。
12V开关电源电路工作原理分析
12V开关电源电路工作原理分析该开关电源属于小功率开关电源，输入220V交流市电，输出12V直流电，最大输出电流1.3A,主要应用于小型设备的供电，比如楼宇监控设备等。
其电原理图如图1所示。
其控制核心器件为脉宽调制集成电路TL3843P(内含振荡器、脉宽调制比较器、逻辑控制器，具有过流、欠压等保护控制功能，最高工作频率可达500MHz.启动电流仅需ImA)。
各引脚功能如下：(1)脚是内部误差放大器的输出端，通常与(2)脚之间有反馈网络，确定误差放大器的增益。
(2)脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+2.5V)进行比较，产生误差控制电压，控制脉冲宽度。
(6)脚过流检测输入端，当接人的电压高于1V时，禁止驱动脉冲的输出。
(4)脚为RT/RC定时电阻和电容的公共接人端，用于产生锯齿振荡波。
(5)脚为接地端。
(6)脚为脉宽可调脉冲输出端。
(7)脚为工作电压输入端(10V>Vi≤30V)。
(8)脚为内部基准电压(VREF=5v)输出端。
图1 开关电源原理图一、输入与整流电路220V交流市电经O.IA保险管Fl及正温度系数热敏电阻PT1进入交流输入电路，交流输入电路由Cl和L构成，为一低通滤波器。
其主要作用是抗干扰、抑制杂波。
它既阻止市电网中高频干扰脉冲进入开关电源电路，叉阻止开关电源产生的高频干扰谐波进入市电网。
经过低通滤波器滤除了高频杂波的220V交流电，由ED1全桥整流。
C2滤波后，在C2两端得到约300V的直流电压。
该电压经开关变压器初级线圈后作为功率开关管Ql的工作电源;经R2到电容C4作为脉宽调制集成电路TL3843P的启动电源。
二、启动与稳压电路经整流滤波的300V电压：一路经开关变压器Tl的1~2绕组加到功率开关管Ql(K3326)的漏极，另一路经启动电阻R2加到U1(TL3843)的(7)脚，作为主控制芯片TL3843P的启动电源。
在电路加电的瞬间300V通过R2对C4进行充电，当Ul的(7)脚电压达到10V以上时，Ul的(8)脚输出5v基准电压，同时TL3843P内部的振荡电路开始工作，(6)脚输出工作脉冲，通过R4驱动开关管01工作，这时开关管工作于开关状态。
12v直流稳压电源设计
12v直流稳压电源设计D内容摘要直流稳压电源是能够保证在电网电压波动或负载发生变化时，输出稳定的电压的常用的电子设备[1]。
直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。
直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。
本设计采用三端集成稳压器，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现±12V电压稳定输出。
关键词：±12V，直流电源，稳压目录内容摘要 (I)引言 (3)第1章直流稳压电源 (4)2硬件电路 (5)2.1 设计要求 (5)2.2 电路设计 (5)2.1 电源变压器 (5)第3章开发环境 (11)第4章总结 (12)参考文献 (13)引言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。
大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。
当然这些电源电路的样式、复杂程度千差万别。
超级计算机的电源电路本身就是一套复杂的电源系统。
通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。
袖珍计算器则是简单多的电池电源电路。
由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。
提供这种稳定的直流电能的电源就是直流稳压电源。
直流稳压电源在电源技术中占有十分重要的地位。
稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源；按稳压电路与负载直流稳压电源的连接方式分有串联稳压电源和并联稳压电源；按调整管的工作状态分有线性稳压电源和开关稳压电源；按电路类型分有简单稳压电源和反馈型稳压电源等等[1]。
根据调整管的工作状态，我们常把直流稳压电源分成两类：线性稳压电源和开关稳压电源。
新能源汽车基础--逆变器与变频器
2.4 逆变器与变频器
2. 暖风装置 主要用于取暖，对车内空气或由外部进入车内的新鲜
空气进行加热，达到取暖、除湿的目的。
2.4 逆变器与变频器
3. 通风装置 将外部新鲜空气吸进车内，起通风和换气作用。同时，
通风对防止风窗玻璃起雾也起着良好作用。
2.4 逆变器与变频器
1.助力电动机总成 助力电动机总成由直流电动机和减速机构组成，它
装置在齿轮齿条式转向器壳体上。这样布置是为了避免对 独立悬架机构造成干涉，同时又能确保齿条行程、车轮定 位角以及车轮的转向性能。
2.4 逆变器与变频器
2. 转矩传感器 转矩传感器装在转向器小齿轮轴上，采用电阻式传
新能源汽车
2.4 逆变器与变频器
2.4.1 逆变器
逆变器是把直流电能（电池、蓄电瓶）转变成交流电 （一般为220V，50Hz正弦波）。它由逆变桥、控制逻辑 和滤波电路组成。
逆变器是一种DC to AC的变压器，它其实与转化器 是一种电压逆变的过程。
2.4 逆变器与变频器
2.4.2转换器
转换器是将电网的交流电压转变为稳定的12V直流输 出，而逆变器是将Adapter输出的12V直流电压转变为高 频的高压交流电；两个部分同样都采用了用得比较多的脉 宽调制（PWM）技术。
2.4 逆变器与变频器
2.4.3变频器
变频器是应用变频技术与微电子技术，通过改变电机 工作电源频率方式来控制交流电动机的电力控制设备。变 频器主要由整流（交流变直流）、滤波、逆变（直流变交 流）、制动单元、驱动单元、检测单元微处理单元等组成。
2.4 逆变器与变频器
电压转换 DC 201V DC 12V

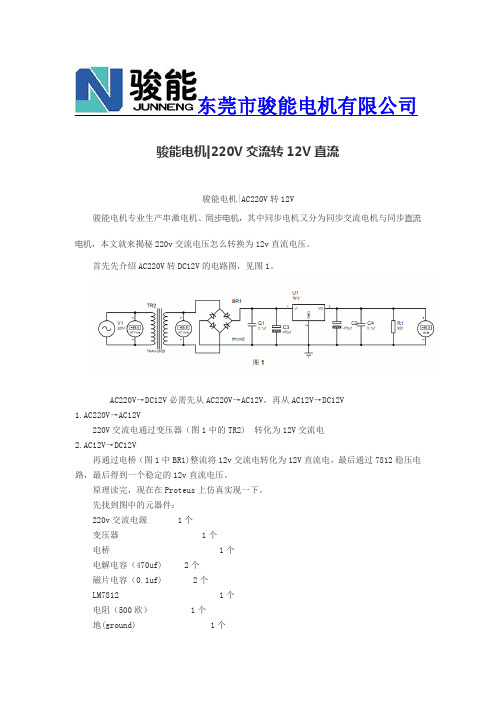

骏能电机220V交流转12V直流
东莞市骏能电机有限公司骏能电机|220V交流转12V直流
骏能电机|AC220V转12V
骏能电机专业生产串激电机、同步电机，其中同步电机又分为同步交流电机与同步直流电机，本文就来揭秘220v交流电压怎么转换为12v直流电压。
首先先介绍AC220V转DC12V的电路图，见图1。
AC220V→DC12V必需先从AC220V→AC12V，再从AC12V→DC12V
1.AC220V→AC12V
220V交流电通过变压器（图1中的TR2) 转化为12V交流电
2.AC12V→DC12V
再通过电桥（图1中BR1)整流将12v交流电转化为12V直流电，最后通过7812稳压电路，最后得到一个稳定的12v直流电压。
原理读完，现在在Proteus上仿真实现一下。
先找到图中的元器件：
220v交流电源1个
变压器1个
电桥1个
电解电容（470uf) 2个
磁片电容（0.1uf) 2个
LM7812 1个
电阻（500欧）1个
地(ground) 1个
在Proteus中的元件名如图2所示，在元件库中找出这些元件如图3所示
图2 图3
将元件连接起来得到我们的电路图4所示
图4
最后加上电压表（为了清晰的显示过程，我们加入三个电压表，其中两个测交流电压，一个测直流电压），最后得到仿真结果，如图5所示
图5
由图可见，220V交流成功转化为12V直流。
12V电源电路图
12V电源电路图
开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。
开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。
线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。
随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间。
自制12v开关电源电路
+12V、0.5A单片开关稳压电源的电路如图所示。
其输出功率为6W。
当输入交流电压在110～260V 范围内变化时，电压调整率Sv≤1％。
当负载电流大幅度变化时，负载调整率SI=5％～7％。
为简化电路，这里采用了基本反馈方式。
接通电源后，220V交流电首先经过桥式整流和C1滤波，得到约+300V的直流高压，再通过高频变压器的初级线圈N1，给WSl57提供所需的工作电压。
从次级线圈N2上输出的脉宽调制功率信号，经VD7、C4、L和C5进行高频整流滤波，获得+12V、0.5A的稳压输出。
反馈线圈N3上的电压则通过VD6、R2、C3整流滤波后，将控制电流加至控制端C上。
由VD5、R1，和C2构成的吸收回路，能有效抑制漏极上的反向峰值电压。
该电路的稳压原理分析如下：当由于某种原因致使Uo↓时，反馈线圈电压及控制端电流也随之降低，而芯片内部产生的误差电压Ur↑时，PWM比较器输出的脉冲占空比D↑，经过MOSFET和降压式输出电路使得Uo↑，最终能维持输出电压不变。
反之亦然。
明伟12V开关电源电路原理分析
明伟12V开关电源电路原理分析
该开关电源属于小功率开关电源，输入220V交流市电，输出12V直流电，最大输出电流1.3A,主要应用于小型设备的供电，比如楼宇监控设备等。
其电原理图如图1所示。
其控制核心器件为脉宽调制集成电路
TL3843P(内含振荡器、脉宽调制比较器、逻辑控制器，具有过流、欠压等保护控制功能，最高工作频率可达500MHz.启动电流仅需ImA)。
各引脚功能如下：(1)脚是内部误差放大器的输出端，通常与(2)脚之间有反馈网络，确定误差放大器的增益。
(2)脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+2.5V)进行比较，产生误差控制电压，控制脉冲宽度。
(6)脚过流检测输入端，当接人的电压高于1V时，禁止驱动脉冲的输出。
(4)脚为RT/RC定时电阻和电容的公共接人端，用于产生锯齿振荡波。
(5)脚为接地端。
(6)脚为脉宽可调脉冲输出端。
(7)脚为工作电压输入端
(10V>Vi小于等于30V)。
(8)脚为内部基准电压(VREF=5v)输出端。
逆变电源设计
逆变电源设计摘要：本系统是根据无源逆变的实用原理，采用单相全桥逆变电路工作方式，实现把直流电源（12v）转换成交流电源（320V，50HZ），并对负载进行供电。
达到的性能要求就是转换出稳定的工频电源.设计的基本要求在一些交通运载、野外测控、可移动武器装备、工程修理车等设备中都配有不同规格的电源。
通常这些设备工作空间狭小，环境恶劣，干扰大。
因此对电源的设计要求也很高，除了具有良好的电气性能外，还必须具备体积小、重量轻、成本低、可靠性高、抗干扰强等特点。
针对某种移动设备的特定要求，研制了一种简单实用的车载正弦波逆变电源，采用SPWM 工作模式，以最简单的硬件配置和最通用的器件构成整个电路。
实验证明，该电源具有电路简单、成本低、可靠性高等特点，满足了实际要求。
车载逆变器（电源转换器、Power Inverter ）是一种能够将DC12V 直流电转换为和市电相同的AC220V 交流电，供一般电器使用，是一种方便的车用电源转换器。
车载电源逆变器在国外市场受到普遍欢迎。
在国外因汽车的普及率较高，外出工作或外出旅游即可用逆变器连接蓄电池带动电器及各种工具工作。
中国进入WTO 后，国内市场私人交通工具越来越多，因此，车载逆变器电源作为在移动中使用的直流变交流的转换器，会给你的生活带来很多的方便，是一种常备的车用汽车电子装具用品。
通过点烟器输出的车载逆变器可以是20W 、40W 、80W 、120W 直到150W ，功率规格的。
再大一些功率逆变电源200W，300W，400W，500W，600W，700W，800W，1000W，1500W 要通过连接线接到电瓶上。
设计汽车逆变电源，提出了一种低成本的方波逆变电源的基本原理及制作方法；介绍了驱动电路芯片SG3524 和IR2110 的使用；设计驱动和保护电路；给出输出电压波形的实验结果。
本文阐述了要求非常高的车载电源的设计及实验过程中的一些特殊问题的解决措施，提出了一些新颖的观点。
220v转12v直流开关电源原理
220V转12V直流开关电源原理1. 前言目前，随着电子产品的广泛应用，开关电源已经成为了电子设备中的重要组成部分。
而220V转12V直流开关电源作为一种常见的电源类型，在家庭、商业和工业领域中得到了广泛的应用。
本文将介绍220V 转12V直流开关电源的原理及工作原理。
2. 220V转12V直流开关电源的组成部分220V转12V直流开关电源主要由以下几个部分组成：- 输入滤波电路- 整流桥- 输入电容- 升压电路/降压电路- 电流限制电路- 输出滤波电路- 控制电路3. 原理及工作原理当交流电源输入到220V转12V直流开关电源时，经过输入滤波电路，去除输入电源的噪声和干扰，然后经过整流桥进行整流，转换为直流电源。
经过输入电容进行滤波，并且将电压稳定在一定范围内。
随后，电压进入升压电路或降压电路，在升压电路中，通过高频开关管将输入的电压升高，然后经过变压器将电压转换为12V直流电压；在降压电路中，通过高频开关管将输入的电压降低，然后经过整流滤波电路输出12V直流电压。
在输出电路中，经过电流限制电路对输出电流进行限制，以保护电路和设备的安全性。
通过输出滤波电路对输出电压进行滤波处理，减小输出波形的纹波。
控制电路根据需要对开关管的开启和关闭进行控制，以稳定输出电压。
4. 220V转12V直流开关电源的优点- 高效率：开关电源相对于传统的线性电源，具有高功率转换效率和低热损耗。
- 小体积：开关电源具有体积小、重量轻的特点，便于在各种电子设备中应用。
- 输出稳定：通过控制电路对开关管的精确控制，输出电压和电流更加稳定可靠。
- 适应性强：能够适应不同输入电压和输出电压的要求，具有较强的适应性。
5. 结语220V转12V直流开关电源作为一种常见的电源类型，在电子设备中具有重要的应用。
通过了解其组成部分、原理及工作原理，以及其优点，我们能更好地理解这种电源的特点和应用范围。
希望本文能对读者有所帮助。
在前文中我们已经了解了220V转12V直流开关电源的基本原理和工作原理，以及其优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流 12V 转 220V 交流简易制作
元器件选择：变压器 T 功率 100W 左右，初级用φ 2.0mm 以上的漆包线绕 40 匝，次级用φ 0.60mm 漆包线绕 880 匝。
图 1 中的继电器 J，选用交流接触器改制，将原线圈全部拆除，用φ 2.2mm 以上的漆包线绕 20 匝左右（根据吸合力而定）就可以了。
由于该继电器的动合间隙触点承受电流很大，所以一般继电器不能选用。
图 2 中的继电器 J，可用一般 12V 线圈，但继电器的动合间隙触点承受电流要有 10A 以上。
电容 C，选用 25μF 左右，耐压 250V 以上的电容器并联接在继电器上，用以灭弧帮助起振。
开关 S，触点电流大于 10A。
电源选用 12V、100AH 左右的蓄电池。
调试：在 A、B 两端接上 100W 的灯泡，接好蓄电池，闭合开关，应听到继电器“嗒、嗒……”的响声，同时灯泡要发亮，正常下很亮的，发白光。
若闪烁，可调整频率，即调整衔铁与电磁铁间的缝隙大小。
若机器通电不工作，可能原因是：①继电器动力合触点间隙调整不当；②蓄电池电量不足；③接头不够牢固。
注：低压接线以及焊接配件的线一定要达到 4mm2 以上。
