电阻式传感器的半桥性能实验
测试实验二 称重
实验一 应变片单臂电桥性能实验一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。
二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。
一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。
此类传感 器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元 件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输 出。
它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等， 在机械加工、计量、建筑测量等行业应用十分广泛。
1、应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变 而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。
以圆柱形导体为例： 设其长为：L 、半径为r 、材料的电阻率为ρ时，根据电阻的定义式得2rLA L R ⋅==πρρ（1—1） 当导体因某种原因产生应变时，其长度L 、截面积A 和电阻率ρ的变化为dL 、dA 、d ρ相应的电阻变化为dR 。
对式（1—1）全微分得电阻变化率 dR/R 为：ρρd r dr L dL R dR +-=2 （1—2） 式中：dL/L 为导体的轴向应变量εL ; dr/r 为导体的横向应变量εr 由材料力学得： εL = - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5 左右；负号表示两者的变 化方向相反。
将式（1—3）代入式（1—2）得：ρρεμd R dR ++=)21( （1—4） 式（1—4）说明电阻应变效应主要取决于它的几何应变（几何效应）和本身特有的导电性能 （压阻效应）。
2、应变灵敏度它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。
(1)、金属导体的应变灵敏度K ：主要取决于其几何效应；可取l RdRεμ)21(+≈ （1—5） 其灵敏度系数为：K=)21(με+=RdRl 金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其 轴向应变成正比。
生物医学传感器实验报告.
综合实验报告学院医学工程学院实验名称生物医学测量与传感器综合实验专业班级学生姓名学号指导教师成绩实验一应变片单臂特性实验一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε；式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。
金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。
（E为供桥电压）。
三、实验步骤：1位数显万用表2kΩ电阻档测量所有1、在应变梁自然状态（不受力）的情况下，用42应变片阻值；在应变梁受力状态（用手压、提振动台）的情况下，测应变片阻值，观察一下应变片阻值变化情况(标有上下箭头的4片应变片纵向受力阻值有变化；标有左右箭头的2片应变片横向不受力阻值无变化，是温度补偿片)。
如下图1—6所示。
2、差动放大器调零点：按图1—7示意接线。
将F／V表的量程切换开关切换到2V档，合上实验箱主电源开关，将差动放大器的拨动开关拨到“开”位置，将差动放大器的增益电位器按顺时针方向轻轻转到底后再逆向回转半圈，调节调零电位器，使电压表显示电压为零。
差动放大器的零点调节完成，关闭主电源。
图1—7 差放调零接线图3、应变片单臂电桥特性实验：⑴将主板上传感器输出单元中的箔式应变片(标有上下箭头的4片应变片中任意一片为工作片)与电桥单元中R1、R2、R3组成电桥电路，电桥的一对角接±4V直流电源，另一对角作为电桥的输出接差动放大器的二输入端，将W1电位器、r电阻直流调节平衡网络接入电桥中(W1电位器二固定端接电桥的±4V电源端、W1的活动端r电阻接电桥的输出端)，如图1—8示意接线(粗细曲线为连接线)。
检测实验一实验报告
实验一传感器实验班号：机械91班学号：姓名：戴振亚同组同学：裴文斐、林奕峰、冯荣宇1、电阻应变片传感器一、实验目的(1) 了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
(2) 了解半桥的工作原理，比较半桥与单臂电桥的不同性能、了解其特点(3) 了解全桥测量电路的原理及优点。
(4) 了解应变直流全桥的应用及电路的标定二、实验数据三、实验结果与分析1、性能曲线A、单臂电桥性能实验由实验数据记录可以计算出的系统的灵敏度S=ΔU/ΔW=0.21(mV/g)，所以运用直线拟合可以得到特性曲线如下图所示。
B、半桥性能实验由实验记录的数据我们可以得到半桥系统的灵敏度为S=ΔU/ΔW=0.41(mV/g)，所以我们可以运用直线拟合实验数据得到性能曲线如下图所示。
C、全桥性能实验由实验记录的数据我们可以得到全桥系统的灵敏度为S=ΔU/ΔW=0.78(mV/g)，所以我们可以运用直线拟合实验数据得到性能曲线如下图所示。
检测实验报告戴振亚D、电子称实验由实验记录的数据我们可以得到全桥系统的灵敏度为S=ΔU/ΔW=-1(mV/g)，所以我们可以运用直线拟合实验数据得到性能曲线如下图所示。
2、分析a、从理论上分析产生非线性误差的原因由实验原理我们可以知道，运用应变片来测量，主要是通过外界条件的变化来引起应变片上的应变，从而可以引起电阻的变化，而电阻的变化则可以通过电压来测得。
而实际中，电阻的变化与应变片的应变的变化不是成正比的，而是存在着“压阻效应”，从而在实验的测量中必然会引起非线性误差。
b、分析为什么半桥的输出灵敏度比单臂时高了一倍，而且非线性误差也得到改善。
首先我们由原理分析可以知道，单臂电桥的灵敏度为e0=(ΔR/4R0)*e x，而半桥的灵敏度为e0=(ΔR/2R0)*e x，所以可以知道半桥的灵敏度是单臂时的两倍，而由实验数据中我们也可以看出，而由于半桥选用的是同侧的电阻，为相邻两桥臂，所以可以知道e0=(ΔR1/R0-ΔR2/R0)*e x/4，而ΔR1、ΔR2的符号是相反的，同时由于是同时作用，减号也可以将温度等其他因素引起的电阻变化的误差减去而使得非线性误差得到改善。
传感器实验报告sc

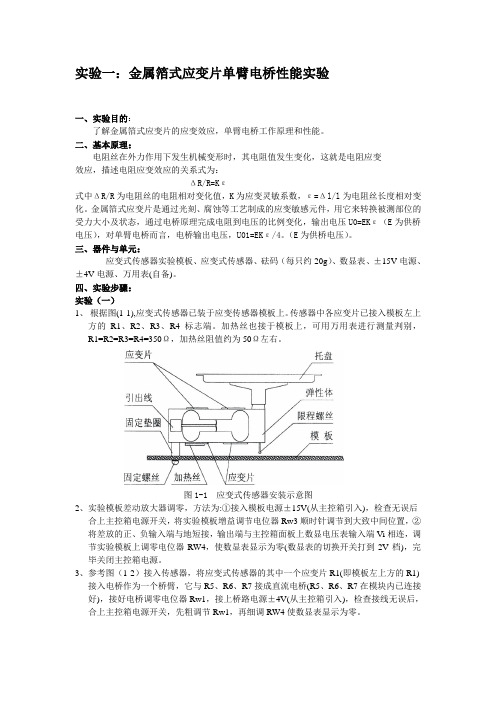

实验一：金属箔式应变片单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。
金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，输出电压U0=EKε（E为供桥电压），对单臂电桥而言，电桥输出电压，U01=EKε/4。
（E为供桥电压）。
三、器件与单元：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源、±4V电源、万用表(自备)。
四、实验步骤：实验（一）1、根据图(1-1),应变式传感器已装于应变传感器模板上。
传感器中各应变片已接入模板左上方的R1、R2、R3、R4标志端。
加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。
图1-1 应变式传感器安装示意图2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。
3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。
传感器检测技术实验报告
《传感器与检测技术》实验报告姓名：学号：院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员：评定成绩：审阅教师：传感器第一次实验实验一 金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应及单臂电桥工作原理和性能。
二、基本原理电阻丝在外力作用下发生机械形变时，其电阻值发生变化，这就是电阻应变效应。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。
电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压 1/4o U EK ε=，其中K 为应变灵敏系数，/L L ε=∆为电阻丝长度相对变化。
三、实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。
四、实验步骤1. 根据接线示意图安装接线。
2. 放大器输出调零。
3. 电桥调零。
4.应变片单臂电桥实验。
测得数据如下，并且使用Matlab 的cftool 工具箱画出实验点的线性拟合曲线：由matlab 拟合结果得到，其相关系数为0.9998，拟合度很好，说明输出电压与应变计上的质量是线性关系，且实验结果比较准确。
系统灵敏度S =ΔUΔW =0.0535V /Kg (即直线斜率)，非线性误差= Δm yFS =0.0810.7×100%=0.75%五、思考题单臂电桥工作时，作为桥臂电阻的应变片应选用：（1）正（受拉）应变片；（2）负（受压）应变片；（3）正、负应变片均可以。
答：（1）负（受压）应变片；因为应变片受压，所以应该选则（2）负（受压）应变片。
实验三 金属箔式应变片——全桥性能实验一、实验目的了解全桥测量电路的优点二、基本原理全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。
当应变片初始阻值R1=R2=R3=R4、其变化值1234R R R R ∆=∆=∆=∆时，其桥路输出电压3o U EK ε=。
实验二 应变片半桥

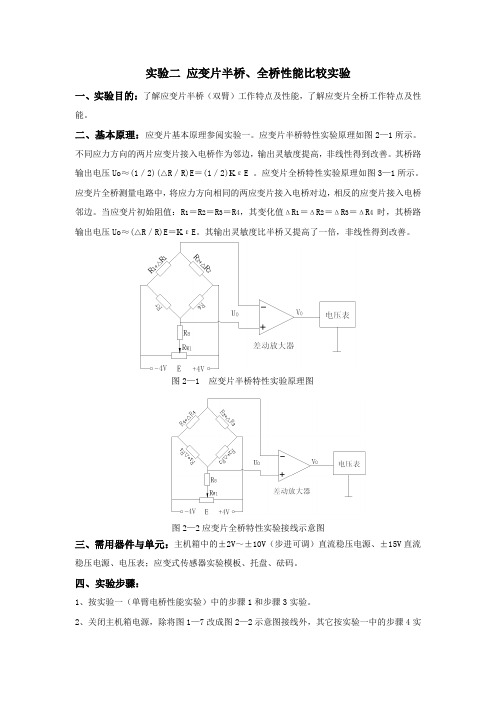

实验二应变片半桥、全桥性能比较实验一、实验目的：了解应变片半桥（双臂）工作特点及性能，了解应变片全桥工作特点及性能。
二、基本原理：应变片基本原理参阅实验一。
应变片半桥特性实验原理如图2—1所示。
不同应力方向的两片应变片接入电桥作为邻边，输出灵敏度提高，非线性得到改善。
其桥路输出电压Uo≈(1／2)(△R／R)E＝(1／2)KεE 。
应变片全桥特性实验原理如图3—1所示。
应变片全桥测量电路中，将应力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。
当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其桥路输出电压Uo≈(△R／R)E＝KεE。
其输出灵敏度比半桥又提高了一倍，非线性得到改善。
图2—1 应变片半桥特性实验原理图图2—2应变片全桥特性实验接线示意图三、需用器件与单元：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流稳压电源、电压表；应变式传感器实验模板、托盘、砝码。
四、实验步骤：1、按实验一（单臂电桥性能实验）中的步骤1和步骤3实验。
2、关闭主机箱电源，除将图1—7改成图2—2示意图接线外，其它按实验一中的步骤4实验。
读取相应的数显表电压值，填入表2中。
3、全桥实验步骤与方法（除了按图3—2示意接线外）参照实验二，将实验数据填入表3作出实验曲线并进行灵敏度和非线性误差计算。
要求：1、根据表2实验数据作出实验曲线，计算灵敏度S＝ΔV/ΔW，非线性误差δ。
2、根据表3实验数据作出实验曲线并进行灵敏度和非线性误差计算。
五、思考题：思考：1、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1）对边（2）邻边。
2、测量中，当两组对边（R1、R3为对边）电阻值R相同时，即R1＝R3，R2＝R4，而R1≠R2时，是否可以组成全桥：（1）可以（2）不可以。
实验一--应变式传感器
实验一应变式传感器一、应变片单臂电桥性能实验〔一〕、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。
〔二〕、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。
一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。
此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。
它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。
1、应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。
以圆柱形导体为例：设其长为：L、半径为r、材料的电阻率为ρ时，根据电阻的定义式得〔1—1〕当导体因某种原因产生应变时，其长度L、截面积A和电阻率ρ的变化为dL、dA、dρ相应的电阻变化为dR。
对式〔1—1〕全微分得电阻变化率 dR/R为：〔1—2〕式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr由材料力学得：εL= - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为左右；负号表示两者的变化方向相反。
将式〔1—3〕代入式〔1—2〕得：〔1—4〕式〔1—4〕说明电阻应变效应主要取决于它的几何应变〔几何效应〕和本身特有的导电性能〔压阻效应〕。
2、应变灵敏度它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。
(1)、金属导体的应变灵敏度K：主要取决于其几何效应；可取〔1—5〕其灵敏度系数为：K=金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其轴向应变成正比。
金属导体的电阻应变灵敏度一般在2左右。
(2)、半导体的应变灵敏度：主要取决于其压阻效应；dR/R<≈dρ⁄ρ。
传感器实验报告
图 2-1 四、实验步骤：
应变片半桥特性实验原理图
三、需用器件与单元：同实验一。 1、传感器安装同实验一。做实验(一)2 的步骤，实验模板差动放大器调零。 2、将适当的两片应变片接入桥路。R1、R2 为实验模板左上方的应变片，注 意 R2 和 R1 受力状态相反， 即将传感器中两片受力相反的电阻应变片作为电桥的 相邻边。接入桥路电源±4V，调节电桥调零电位器 Rw1 进行桥路调零，实验步 骤 3、4 同实验一中 4、5 的步骤，将实验数据记入表 2-1，计算灵敏度 S=ΔU/ ΔW，非线性误差δf2。若实验时无数值显示说明 R2 与 R1 为相同受力状态应变 片，应更换另一个应变片。 表 2-1 半桥测量时，输出电压与加负载重量值 重量(g) 电压(mv) 20 10 40 20 60 31 80 41 100 52 120 62 140 73 160 84 180 94 200 105
Vmax 100% 0.60% VFS
六、思考题： 1、半桥侧量时两片不同受力状态的电阻应变片接入电桥时，应放在： (1)对边 答：邻边 2、桥路(差动电桥)测量时存在非线性误差，是因为：(1)电桥测量原理上存 在非线性 (2)应变片应变效应是非线性的 (3)调零值不是真正为零。 (2)邻边。
grid on xlabel('X/g') ylabel('V/mv') c=abs(z-y); Vm=max(c) 1、金属应变片-单臂电桥实验重量变化量与输出电压的关系如图 1-5 2、灵敏度的计算 由 matlab 程序计算得到： p = [0.2623 -0.8636]
由此可得直线方程为 Y=0.2623X-0.8636 所 以 电 容 传 感 器 的 系 统 灵 敏 度 即 其 斜 率
实验一应变片单臂电桥性能实验
实验一应变片单臂电桥性能实验一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。
二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。
一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。
此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。
它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。
1、应变片的电阻应变效应 所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。
以圆柱形导体为例：设其长为：L、半径为r、材料的电阻率为ρ时，根据电阻的定义式得（1—1）当导体因某种原因产生应变时，其长度L、截面积A和电阻率ρ的变化为dL、dA、dρ相应的电阻变化为dR。
对式（1—1）全微分得电阻变化率 dR/R为：（1—2）式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr由材料力学得：εL= - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5左右；负号表示两者的变化方向相反。
将式（1—3）代入式（1—2）得：（1—4）式（1—4）说明电阻应变效应主要取决于它的几何应变（几何效应）和本身特有的导电性能（压阻效应）。
2、应变灵敏度它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。
(1)、金属导体的应变灵敏度K：主要取决于其几何效应；可取（1—5）其灵敏度系数为：K=金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其轴向应变成正比。
金属导体的电阻应变灵敏度一般在2左右。
(2)、半导体的应变灵敏度：主要取决于其压阻效应；dR/R<≈dρ⁄ρ。
《传感器原理及应用》实验报告
《传感器原理及实验》实验报告2011～2012学年第1学期专业测控技术及仪器班级姓名学号指导教师王慧锋电子与信息实验教学中心2011年9月实验一金属箔式应变片――单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理本实验说明箔式应变片及单臂直流电桥的原理和工作情况。
应变片是最常用的测力传感元。
电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态的变化。
电桥电路是最常用的非电量测量电路中的一种，当电桥平衡时，电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力情况。
单臂电桥输出电压U o1= EKε/4。
三、需用器件与单元：应变式传感器实验模板、应变式传感器－电子秤、砝码、数显表、±15V电源、±4V电源、万用表（自备）。
四、实验步骤：1、根据图（1－1）应变式传感器（电子秤）已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
加热丝也接于模板上，可用万用表进行测量判别，R1＝R2＝R3＝R4＝350Ω，加热丝阻值为50Ω左右图1－1 应变式传感器安装示意图2、接入模板电源±15V（从主控台引入），检查无误后，合上主控台电源开关，将实验模板调节增益电位器R W3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正负输入端与地短接，输出端与主控台面板上数显表输入端V i相连，调节实验模板上调零电位器R W4，使数显表显示为零（数显表的切换开关打到2V档）。
关闭主控箱电源（注意：当R w3、R w4的位置一旦确定，就不能改变。
一直到做完实验三为止）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二 金属箔式应变片——半桥性能实验
一、实验目的
比较半桥与单臂电桥的不同性能，了解其特点。
二、基本原理
不同受力方向的两片应变片（实验模块上对应变片的受力方向有标识）接入电桥作为邻边，电桥输
出灵敏度提高，非线性得到改善。当两片应变片阻值和应变量相同时，其桥路输出电压Uo2=2/EK。
三、需要器件与单元
应变式传感器实验模块、应变式传感器、砝码、数显表（主控台上电压表）、±15V电源、±4V电
源、万用表（自备）。
四、实验步骤
1、 保持金属箔式应变片实验中的Rw3和Rw4的当前位置不变。
2、根据图1-3接线。R1、R2为实验模块左上方的应变片，此时要根据模块上的标识确认R1和R2
受力状态相反，即将传感器中两片受力相反（一片受拉、一片受压）的电阻应变片作为电桥的相邻边。
接入桥路电源±4V，检查连线无误后，合上主控箱电源，调节电桥调零电位器Rw1进行桥路调零。
图1-3 应变式传感器半桥实验接线图
五、实验结果分析
桥路（差动电桥）测量时存在非线性误差，是因为：
（1） 电桥测量原理上存在非线性（2）应变片应变效应是非线性的（3）调零值不是真正为零。
