模块五 机械零件
《汽车发动机机械维修》模块五 润滑系统(2017-05-25 11_34_16)
机油滤清器的检修
1． 粗滤器的检修
一般汽车每行驶12000ｋｍ 左右，应拆洗壳体，更换一次滤芯。检查 各密封圈，若有老化、损坏应更换。若无特殊情况，则不必拆卸和调整旁 通阀。将滤清器安装到气缸体上时， 应先在滤清器内充满机油。
2． 细滤器的检修
对于可拆式纸质滤芯式机油细滤器，其检修方法与机油粗滤器相同。 离心式机油细滤器检修方法如下：
润滑系统的功用就是在发动机工作时，连续不断地将机油送至运动零件 表面，减小零部件间的摩擦和磨损；机油流经各零件表面时，还会带走摩擦 产生的热量，清洗零件表面，带走磨屑和其他异物；在零件表面形成油膜， 防止腐蚀生锈；同时也提高了零件的密封性，有利于防止漏气或漏油，即润 滑系统具有润滑、冷却、清洁、密封、防腐、防锈的功能。
润滑系统的功用就是在发动机工作时连续不断地 把数量足够、温度适当的洁净机油输送到全部传动件 的摩擦表面，并在摩擦表面之间形成油膜，实现液体 摩擦，从而减小摩擦阻力、降低功率消耗、减轻机件 磨损，达到提高发动机工作可靠性和耐久性的目的。
课题1 润滑系统的功用与组成
润滑系统的功用与方式
1．润滑系统的功用
2．机油冷却器
发动机机油冷却器分为风冷式和水冷式两类。
3．机油散热器与机油冷却器的检修
（1）机油散热器的检修
机油散热器常见的故障是管道阻塞不通，管道破裂，散热片重叠变形 ，限压阀调整不当等。机油散热器拆下后，用煤油灌入散热管道进行清理 ，并用压缩空气吹通。散热管如有损坏，可参照冷却系统散热器修理方法 进行检修。散热片重叠变形予以拨正，并用压缩空气吹净片间积垢。
外啮合齿轮式机油泵的优点是效率高，功率损失小，工作可靠；缺点是 需要中间传动机构，制造成本相对较高。
2．内啮合齿轮式机油泵

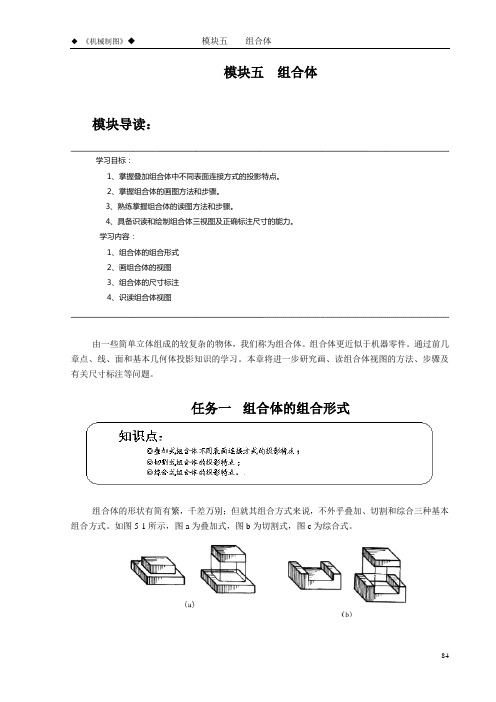

《机械制图》模块五 组合体
模块五组合体模块导读：学习目标：1、掌握叠加组合体中不同表面连接方式的投影特点。
2、掌握组合体的画图方法和步骤。
3、熟练掌握组合体的读图方法和步骤。
4、具备识读和绘制组合体三视图及正确标注尺寸的能力。
学习内容：1、组合体的组合形式2、画组合体的视图3、组合体的尺寸标注4、识读组合体视图由一些简单立体组成的较复杂的物体，我们称为组合体。
组合体更近似于机器零件。
通过前几章点、线、面和基本几何体投影知识的学习。
本章将进一步研究画、读组合体视图的方法、步骤及有关尺寸标注等问题。
任务一组合体的组合形式组合体的形状有简有繁，千差万别；但就其组合方式来说，不外乎叠加、切割和综合三种基本组合方式。
如图5-1所示，图a为叠加式，图b为切割式，图c为综合式。
(c)图 5-1 组合体的组合形式一、叠加叠加式组合是由基本几何体叠加而成。
按照形体表面接触的方式不同，又可分为相接、相切、相贯三种。
形体分析法分析组合体是由哪些基本体组合而成的，同时分析基本体的形状、组合形式和相对位置，弄清组合体的形体特征，这种分析方法称为形体分析法。
1、相接当两形体的表面以平面的方式相互接触为相接。
因此它们的分界线或为直线，或为平面曲线。
只要知道了它们所在的平面位置，就可以画出它们的投影来（1）形体分析可以看成由上、下两个长方体叠加而成。
如。
图5-1所示。
（2）视图分析当两形体表面平齐，结合处不画分界线如图5-2a所示。
当两形体表面不平齐，在结合处应画分界线。
如图5-2b所示。
图5—2 相接2、相切图5-3为套筒的轴测图和三视图。
（1）形体分析可以把看成是由“支耳”与“圆筒”两部分相切叠加而成。
如图45—3。
（2）视图分析由于两形体相切，在相切处是光滑过渡的，二者之间没有分界线，所以相切处不画出切线。
从主视图和左视图看，“支耳”只是根据俯视图上切点的位置而画到相切位置，但不画出切线。
如图4-3b。
图5—3形体表面连接关系——相交的画法图5—4 形体表面连接关系——相交的画法3、相交相交是指两基本体的表面相交所产生的交线（截交线或相贯线），基本体相交时，应画出交线的投影，如图5-4所示。
机械制图模块5习题集答案
机械制图模块5习题集答案机械制图是一门重要的工程学科，它是工程设计的基础。
在学习机械制图的过程中，习题集是必不可少的辅助工具。
本文将为大家提供机械制图模块5习题集的答案，帮助大家更好地掌握机械制图的知识。
在机械制图模块5习题集中，涉及了许多与机械制图相关的知识点，包括投影法、剖视图、尺寸标注等。
下面将逐一为大家解答这些问题。
首先是投影法。
投影法是机械制图中最基本的方法之一，它用来将三维物体的形状和尺寸以二维的形式展现出来。
在投影法的习题中，需要根据给定的三维物体，画出其在不同视图中的投影。
这需要对物体的形状和位置进行准确的理解和把握。
其次是剖视图。
剖视图是一种用来展示物体内部结构的方法。
在剖视图的习题中，需要根据给定的物体，画出其在剖面上的投影。
这需要对物体的内部结构有一定的了解，并且要能够准确地判断哪些部分应该被剖开，以展示物体的内部细节。
另外还有尺寸标注。
尺寸标注是机械制图中非常重要的一部分，它用来标示物体的尺寸和几何要求。
在尺寸标注的习题中，需要根据给定的图纸，对物体的各个尺寸进行标注。
这需要对尺寸标注的规则和要求有一定的了解，并且要能够准确地判断哪些尺寸是需要标注的。
除了以上提到的知识点，机械制图模块5习题集还包括了其他一些与机械制图相关的内容，如螺纹标注、配合标注等。
这些内容都是机械制图中的重要知识点，对于掌握机械制图技能非常有帮助。
通过完成机械制图模块5习题集，可以帮助大家巩固和加深对机械制图知识的理解。
同时，习题集中的题目也可以帮助大家提高解决实际工程问题的能力。
因此，我建议大家认真对待机械制图模块5习题集，并且多加练习，提高自己的机械制图水平。
总之，机械制图模块5习题集是学习机械制图过程中必不可少的辅助工具。
通过完成习题集中的题目，可以帮助大家巩固和加深对机械制图知识的理解，提高解决实际工程问题的能力。
希望大家能够充分利用习题集，提升自己的机械制图技能。
键和销
b和t1的值可根据轴径d查表
b和t2的值可根据轴径d或孔径D查表
4.键联结的画法
⑶平键联结的画法 顶面留有间隙，画两条线
普通平键两个侧面为工作面， 侧面与轴和轮毂的侧面直接 接触，只画一条线。
沿平键的纵向 剖切时，键按 不剖画
沿平键的横 向剖切时， 要画剖面线
练习P113（b=8）
4.键联结的画法
普通平键（A 型） b=16mm， h=10mm，
L=100mm 例：GB/T 1099 键
6×10×25 半圆键 b=6mm， h=10mm，轴 径
d=25mm
例：GB/T 1565 键 18×11×100
钩头楔键 b=18mm， h=11mm，l=100mm
4.键联结的画法
⑴轴上键槽的画法
⑵孔上（齿轮）键槽的画法
1.普通平键联结
普通A型平键 （圆头）
普通B型平键 （平头）
普通C型平键 （单圆头）
普通平键是标准件
查取 键的截面尺寸b×h
选择 按轮廓宽度B
确定 L = B -( 5~10 mm）
2.普通平键的标记
键的标记格式——
普通A型平键 （圆头）
普通B型平键 （平头）
标准编号
名称
类型
键宽 × 键高 × 键长
⑷半圆键联结的画法 顶面留有间隙，画两条线
键联结的画法
半圆键两个侧面为工作面， 侧面与轴和轮毂的侧面直 接接触，只画一条线
பைடு நூலகம்
4.键联结的画法
⑸楔键联结的画法
钩头锲键上、下底面为工作 面，与轴和轮毂的底面直接 接触，只画一条线
侧面留有间隙， 画两条线
单元4 键联结和销联接
普通平键联结
汽车机械识图模块五组合体
解：先进行初步分析，如图5-21所示， 将主视图划分为3个封闭线框，看作组成支 撑的3个部分的投影：1′是下部倒凹字形线 框；2′是上部矩形线框；3′是圆形线框（线 框内还有小圆线框）。
·
对照左视图，逐个边想象形状，边补图。
· 然后，分析它们之间的相对位置和表面 连接关系，综合得出这个支撑的整体形状。 · 最后，从整体出发，校核和加深已补出 的俯视图。
（3）同一方向的尺寸，在标注时，应 排列整齐，尽量配置在少数几条线上。
（4）尺寸不要直接标注在截交线和相贯线上。
· 如（1）叠加类组合体。
（2）挖切类组合体。
· 如图5-2所示。
（3）综合类组合体。
· 如图5-3所示。
二、组合体上相邻表面之间的连接 关系
（ 1 ）当形体的两表面平齐时，中间 不应有图线隔开，如图5-4（a）所示。
（2）当形体的两表面不平齐时应该 有图线隔开，如图5-5（a）所示。
· 因此，线面分析法就是把组合体分解 为若干面、线，并确定它们之间的相对位 置，以及它们与投影面的相对位置（投影 不积聚时，注意类似性），以想象出物体 形状的方法。
· 图5-24所示为线面分析法看图的步骤， 其中A、B平面为投影面垂直面，两个投影 具有类似性。 · 图5-25为该组合体的整体形状。
任务三 组合体的尺寸标注
任务引出
· 尺寸如何标注呢？而尺寸标注国家标 准有哪些要求？要注意哪些问题呢？
任务描述
· 组合体的绘图和读图离不开形体分析 法，尺寸标注要想符合国家标准也同样离 不开形体分析法。
· 在应用形体分析法的同时还要注意一 些相关事项。
相关知识
一、组合体尺寸标注的要求
（1）尺寸标注要正确。 （2）尺寸标注要完整。 （3）尺寸标注要清晰。 （4）尺寸标注要合理。
高教版中职职高教版机械基础第2版教模块 5.1和5.2
模块五连接与紧固5.1连接件与标准件 5.2键连接与销连接【章节名称】连接件与标准件键连接与销连接【教学目标与要求】一、知识目标1.掌握连接件与标准件的定义。
2.了解键的功用、类型和平键的标注方法。
二、能力目标1.能够区分连接件与标准件2.能读懂普通平键标准和销的含义和连接的型式。
三、素质目标了解键和销的作用及常用键的表示方法。
了解花键的工作特点。
四、教学要求1.掌握连接件与标准件的定义。
2.了解的普通平键和销安装固定的常用方法及拆卸时应注意的问题。
【教学重点】普通平键和销的标记方法。
【难点分析】普通平键配合公差的选择。
【教学方法】讲练法，实用工具演示，比较法。
【教学资源】1.机械基础在线开放课程．“中国职教MOOC”频道，高等教育出版社。
2.实物工具。
【教学安排】2学时（90分钟）【教学过程】一、作业讲评讲解上次课所做作业中存在的共同问题。
注意表扬有进步的同学。
二、导入新课为了满足机械在功能、结构、制造、安装、运输、维修、工效、经济等方面的要求，组成机械的各零件之间是通过各种制约关系组合在一起的，各零件之间的这种制约关系就称为连接。
零件与零件之间是靠什么方法连接在一起？常用的连接方法有键、销、螺纹、弾性连接和联轴器与离合器。
这都是可拆连接。
三、新课内容（一）连接件与标准件在机械中起连接作用的零件称为连接件或紧固件。
常用的连接件有螺纹紧固件、键和销等。
由于这些零件用量较大，为了加速设计进度、便于专业化生产、降低成本，国家对这些零件的结构、形式、尺寸、画法、标记等作了统一规定，制定了国家标准，实施了标准化，因此，这类零件也称为标准件。
广义的标准件，除标准化连接件或紧固件之外，还包括传动件、密封件、液压元件、气动元件、轴承、弹簧等机械零件。
对于标准件，在设计和使用时，只需根根据其代号和标记，便可以查出全部形状尺寸。
标准件，常被称为“工业之米”，是机械产品需求量极大的基础元器件之一。
汽车整车以及总成的总装过程，主要是应用紧固件联接各种零部件的过程。
模具设计与制造模块五任务1
2．模具制造工艺特点
1）加工精度高，形状复杂。模具的工作部分 2）模具材料优异、硬度高，不仅加工难度大，而 且需要合理安排加工工艺。 3）单件生产。 4）生产周期短。 5）模具生产的成套性。 6）试模和试修。 7) 模具制造向机械化、精密化和自动化方向发展
1）加工精度高，形状复杂。
模具的工作部分一般都是二维或三维的复杂曲面，而不是 一般机械加工的简单几何体，需应用各种先进的加工方法才能 保证加工质量。复杂模具由数百上千个零件组成，价格最高的 竟达每套几百万元。零件不仅具有较高的尺寸精度，而且还有 较高的形状和位置精度要求。 精密模具的尺寸精度往往达到μ m级，因此在可能的条件 下往往采用选配的方法保证配合间隙。一般来说，模具工作部 分的制造公差都应控制在±0.01mm以内，有的甚至要求在微 米级范围内；模具加工后的表面不仅不允许有任何缺陷，而且 连工作部分的表面粗糙度Ra都要求小于0.8 μm。
1．模具制造概述
模具零件制造的任务是按要求对坯料进行内、外形 状的加工。例如，按冲裁凸模所需形状进行外形加 工；按冲裁凹模所需形状加工型孔、紧固螺栓及销 钉孔；按注塑模型芯的形状进行内、外形状加工， 或按型腔的形状进行内形加工。 无论是冲模还是注塑模，都有预先加工好的标准 件供模具设计人员选用。现在，除了螺栓、销钉、 导柱、导套等一般标准件外，还有常用圆形和异形 冲头、导销、推杆等标准件。此外还开发了许多标 准组合，使模具标准化达到更高的水平。模具制造 中的标准化程度越高，则制造周期越短。
2）模具材料优异、硬度高，不仅加工难度大，而 且需要合理安排加工工艺。 模具的主要零件多采用优质合金钢制造，特 别是高寿命模具，常采用Cr12、CrWMn等莱氏 体钢制造。这类钢材从毛坯锻造、加工到热处 理均有严格的要求，因此加工工艺的编制就不 容忽视。热处理变形也是加工中需认真对待的 问题。
电气工程制图模块五 齿轮泵装配图的识读ppt课件
在机械设备和仪器仪表中，除普通零件外，还有许多种常 用零件，如螺栓、螺母、垫圈、键、销、齿轮等，如图5-1b所 示，国家规范对其图样规定了特殊表示法。
常用机件及其表示法 常用机件是指机械设备和仪器仪表的装配及安装过程中广
泛运用的零〔部〕件，它包括构造、尺寸以及技术要求都已规 范化的常用规范件〔如螺栓、螺钉、螺母、垫圈、键、销、滚 动轴承等〕和部分构造要素已规范化的常用零件〔如齿轮、弹 簧等〕。
〔2〕两圆柱齿轮啮合的画法 两规范齿轮相互啮合时，两轮分度圆处于相切的位置，此
时分度圆又称为节圆。两齿轮的啮合画法，关键是啮合区的画 法，其他部分仍按单个齿轮的画法规定绘制。啮合区的画法规 定如下〔图5-9〕：
图5-9 圆柱齿轮的啮合画法
1〕在投影为圆的视图中，两节圆〔分度圆〕相切，齿顶 圆均画粗线〔图b〕或省略(图c)。
(a) 螺栓衔接
(b) 螺柱衔接 图5-4 螺纹衔接
(c) 螺钉衔接
表5-3 螺纹紧固件的衔接画法
表5-3 螺纹紧固件的衔接画法
表5-3 螺纹紧固件的衔接画法
螺纹的分类及标志
1、螺纹的分类
〔1〕紧固用螺纹 简称紧固螺纹，用来衔接零件的衔接螺纹， 如运用最广的普通螺纹。 〔2〕传动用螺纹 简称传动螺纹，用来传送动力和运动的传动 螺纹，如梯形螺纹、锯齿形螺纹和矩形螺纹等。 〔3〕管用螺纹 简称管螺纹，如55 非密封管螺纹、55密封管 螺纹、60密封管螺纹等。 〔4〕专门用途螺纹 简称公用螺纹，如自攻螺钉用螺纹、气瓶 公用螺纹等。
轮泵是机器中用来保送光滑油的一个部件，由左端盖、 泵体、齿轮、轴 ….等15种零件组成。要将15种零件装配成 符合设计要求的部件，就必需读懂齿轮泵装配图，才干根据 装配图将零件装配成部件〔或机器〕。
汽车机械基础单元五 常用机械零部件
矩形齿花键：齿形简单，易于制造，应用广泛。
花键连接 渐开线花键：齿根厚，强度高，加工工艺性 好，适用于载荷较大及尺寸较大的连接。
矩形齿花键
渐开线花键
四、销连接
用途：固定零件间的相互位置，并可传递不大的转矩，也可 作为安全装置中的过载剪断元件。
分类：按销的形状不同，可分为圆柱销和圆锥销。 圆柱销利用过盈配合固定，多次拆卸会降低定位精度和可靠性。 圆锥销常用的锥度为1:50，装配方便，定位精度高，多次拆卸 不会影响定位精度。
轴颈 轴头 轴颈 轴身 轴头
圆柱齿轮减速器中的从动轴
轴头
轴颈
轴环 轴头
轴肩 轴颈 轴身
二、轴的结构设计 轴结构设计的基本要求 (1)轴和轴上零件要准确定位与固定。 (2)轴的结构要有良好的工艺性。 (3)尽量减小应力集中。 (4)轴各部分的尺寸要合理。
二、轴的结构设计
1.轴和轴上零件的定位与固定 （1）轴肩和轴环
（3）合金钢，如35CrMo、40Cr等，比碳钢更好的机 械性能和淬透性，价格更高。
（4）球墨铸铁，代替合金结构钢做形状复杂的轴， 吸振性好，对应力敏感性低。
材料 牌号 35
45
40Cr 40MnB 35CrMo
20Cr
表5-4 轴的常用材料及其力学性能
热处理 毛坯直径 硬度 抗拉强度
mm
HBS σb/MPa
4）不同轴段有几个键槽时应位于同一母线上。
3、提高轴的疲劳强度
（1）减小应力集中 1）尽量减少阶梯数； 2）相邻轴段尺寸变化尽量小，且要有过渡圆角； 3）尽量避免在轴上开横孔、凹槽和加工螺纹；
（2）提高轴的表面质量，降低表面粗糙度。
4、轴的直径和长度
（1）与滚动轴承配合的轴颈直径，必须符合滚动轴 承内径的标准；
超详细机械制图教案模块5组合体
在一个基本几何体上切割去某些形体而形成的组合体。
3．综合类组合体
既有叠加，又有切割的组合体。
二、组合体的表面连接关系
1．共面
两立体表面处于同一平面内，两相邻表面之间无分界线。
2．相错
两表面不在同一平面内，两相邻表面之间有分界线。
3．相切
相邻两表面光滑过渡，在相切处不存在轮廓线，即在视图上的相切处不画线。
（2）此时学生已经具备一定的空间想象能力，靠空间想象也能根据两视图补画第三视图。从而觉得形体分析法是可有可无的，教师要充分讲解形体分析法的重要性，提高学生的学习兴趣。
教学内容
教学方法
【任务引入】
根据支撑座的主、俯视图，补画左视图。
【知识链接】
一、读图的基本要领
1．要把几个视图联系起来识读
2．看图时要抓特征视图
模块五组合体项目一绘制组合体的三视图课题任务绘制叠加类组合体的三视图教具投影仪多媒体课件模型黑板用三角板和圆规授课时数教学目标知识目标1了解组合体的类型和组合体的表面连接关系
模块五 组合体
项目一绘制组合体的三视图
课题
任务1绘制叠加类组合体的三视图
教具
投影仪、多媒体课件、模型、黑板用三角板和圆规
授课时数
教学内容
教学方法
【任务引入】
根据支座的正等轴测图绘制三视图。
【任务实施】
〖STEP1〗分析形体
支座由长方体切割而成，在长方体的前后各切割了一个三棱柱，在左上方切去一个梯形块，在其左下中部和右上中部开槽。
〖STEP2〗绘制接头的正面投影
1．绘制切割前长方体的三视图
2．绘制长方体前后切三棱柱的三视图
3．绘制形体左上方切梯形块后的三视图
