低频声波振动清灰器DFQ系列
声波清灰器的曳力模型

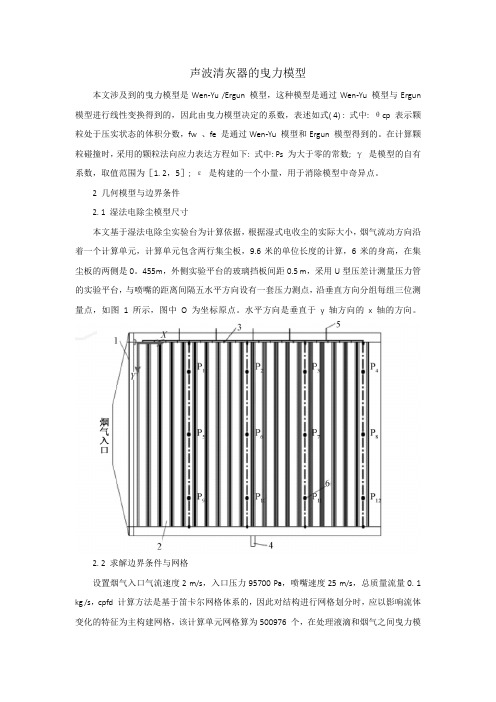

声波清灰器的曳力模型本文涉及到的曳力模型是Wen-Yu /Ergun 模型，这种模型是通过Wen-Yu 模型与Ergun 模型进行线性变换得到的，因此由曳力模型决定的系数，表述如式( 4) : 式中: θcp 表示颗粒处于压实状态的体积分数，fw 、fe 是通过Wen-Yu 模型和Ergun 模型得到的。
在计算颗粒碰撞时，采用的颗粒法向应力表达方程如下: 式中: Ps 为大于零的常数; γ是模型的自有系数，取值范围为［1. 2，5］; ε是构建的一个小量，用于消除模型中奇异点。
2 几何模型与边界条件2. 1 湿法电除尘模型尺寸本文基于湿法电除尘实验台为计算依据，根据湿式电收尘的实际大小，烟气流动方向沿着一个计算单元，计算单元包含两行集尘板，9.6米的单位长度的计算，6米的身高，在集尘板的两侧是0。
455m，外侧实验平台的玻璃挡板间距0.5 m，采用U型压差计测量压力管的实验平台，与喷嘴的距离间隔五水平方向设有一套压力测点，沿垂直方向分组每组三位测量点，如图1所示，图中O为坐标原点。
水平方向是垂直于y轴方向的x轴的方向。
2. 2 求解边界条件与网格设置烟气入口气流速度2 m/s，入口压力95700 Pa，喷嘴速度25 m/s，总质量流量0. 1 kg /s，cpfd 计算方法是基于笛卡尔网格体系的，因此对结构进行网格划分时，应以影响流体变化的特征为主构建网格，该计算单元网格算为500976 个，在处理液滴和烟气之间曳力模型时选择Wenyu-Ergun 模型。
根据喷嘴雾化特点，一般喷嘴雾化过程中液滴粒径分布［15］采用累积体积分布曲线如图2 示，这种方式是某一粒径下雾滴数量或体积占有雾滴总数量或总体积的百分数作为雾滴粒径分布表述。
3 计算结果与分析3. 1 雾滴分布情况水经过喷嘴雾化喷出后在烟气的作用下向出口运动，雾滴刚离开喷嘴时速度较高，经过扩散远离喷嘴位置，速度就明显降低。
由于喷嘴出口的流速比较大，且入口烟气的流动方向对喷嘴喷射方式垂直，因此在喷嘴的作用下烟气的运动方向也出现变化，方向变化后的烟气带动雾滴运动就造成靠近入口侧的雾滴比较稀薄，雾滴的流动形态如图3，图中依次是1s 到5s 的雾化运动状态，是使用了凤谷节能科技的声波清灰器后的效果。
超声波清洗机
4、不锈钢振动面穿孔，一般换能器满负荷使用10年以后可能会出现振动面穿孔的情况。
超声波清洗机换能器常见问题有：
⑴超声波换能器受潮。一般用兆欧表检查和换能器相连接的插头，检查换能器正负极间的绝缘电阻值就可以 判断。一般要求绝缘电阻大于30兆欧以上。如果达不到这个绝缘电阻值，很可能是换能器受潮。
液体粒子推动产生的加速度。对于频率较高的超声波清洗机，空化作用就很不显著了，这时的清洗主要靠液 体粒子超声作用下的加速度撞击粒子对污物进行超精密清洗。
应用领域
超声波清洗机广泛应用于表面喷涂处理行业、机械行业、电子行业、医疗行业、半导体行业、钟表首饰行业、 光学行业、纺织印染行业。其他行业等，超声波清洗机运用具体如下
40KHz左右的频率，在相同的声压下，产生的空化泡的数量大，但破碎时产生的空化强度低，噪音小，穿透 能力强，适用于表面复杂、盲孔、污物和表面结合力弱的工件。
作用
维修保养 使用事项
超声波机 领域应用
基本故障 保养规范
日常维护 安装步骤
清洗机由超声波发生器和超声波换能器组成，超声波换能器是由压电陶瓷材料制造的夹芯式换能器，压电陶 瓷材料在交变电场的作用下会产生机械振动。
低频通常被用于清洗较小、较精密的零件，或清除微小颗粒。高频还被用于被工件表面不允许损伤的应用。 使用高频可从几个方面改善清洗性能。随着频率的增加，空化泡的数量呈线形增加，从而产生更多更密集的冲击 波使其能进入到更小的缝隙中。如果功率保持不变，空化泡变小，其释放的能量相应减少，这样有效地减小了对 工件表面的损伤。高频的另一个优势在于减小了粘滞边界层
超声波清洗机
清洗机械
低低温静电除尘器的除尘效果评价与参数优化
低低温静电除尘器的除尘效果评价与参数优化低低温静电除尘器是一种通过静电作用将空气中的颗粒污染物附着在电极上，并利用电离作用将其去除的设备。
该除尘器主要应用于工业生产过程中产生的大量颗粒污染物的去除，其除尘效果评价与参数优化是保证其正常运行和高效除尘的关键。
一、除尘效果评价评价低低温静电除尘器的除尘效果可以从以下几个方面进行考察：1. 颗粒捕集效率：颗粒捕集效率是衡量除尘器性能的重要指标之一。
可以通过对进入除尘器前后空气中颗粒浓度的测量，计算颗粒捕集效率。
该指标越高，说明除尘器的性能越好。
2. 压力损失：除尘器在工作过程中会产生一定的压力损失。
对除尘器的压力损失进行评价可以反映其适用范围和能耗水平。
压力损失越小，说明除尘器在工作时对气流阻力较小，能耗较低。
3. 除尘效果稳定性：评价除尘器除尘效果的稳定性，可以通过实际运行测试和长时间观察得出。
一个稳定的除尘效果可以保证设备的长期正常运行，减少维护和更换成本。
二、参数优化对低低温静电除尘器的参数进行优化可以提高其除尘效果和工作性能。
以下是一些常见的参数优化方法：1. 电场参数优化：电场是低低温静电除尘器的核心组成部分，其性能和调整方式直接影响除尘器的除尘效果。
通过优化电场结构和调整电场参数，如电场长度、电场间距、电场形状等，可以提高除尘器的除尘效率。
此外，合适的电压和电流也是需要考虑的因素。
2. 温度控制：低低温静电除尘器工作时，温度对其除尘效果也有一定影响。
研究不同温度下的电场作用机理，优化温度控制，可以最大化改善除尘效果。
例如，在一些情况下，提高温度可以提高颗粒的电荷活性和颗粒与电极的接触效果。
3. 能量消耗控制：低低温静电除尘器不仅需要满足除尘效果，还需要节约能源。
通过调整电场结构、电压、电流，优化能量消耗控制，可以提高除尘器的能效比。
此外，采用先进的电源控制技术和电极材料选择也是减少能量消耗的有效途径。
4. 运行参数优化：除尘器的运行参数包括进气速度、颗粒负载和清灰周期等。
超声波、干燥柜
三、处理能力：
a. 器械：9个标准器械托盘 b. 管道：36根 c. 呼吸囊：24个 d. 湿化瓶：38个
1350mm
一种大容量综合医用干燥设备，用来对外科手术器械， 玻璃器皿，呼吸治疗物品进行干燥处理，外形美观，操作 简单灵活。干燥温度设置范围40~90℃，干燥时间设置范 围0秒~9999秒，用户可根据需求自由设置，该设备具有 单门和双门两种规格。
清洗消毒设备
超声波清洗机，干燥柜
清洗消毒设备-超声波清洗设备
QX2000
TQX-300DH
TQX-150AH
TQX-300BH
TQX-200BH
超声波的定义：
超声波是指人耳听不见的声波。 正常人的听觉可以听到20HZ-20KHZ的声波，低 于20HZ的声波称为次声波或亚声波，超过20KHZ的 声波称超声波。
22 400 500 40 自动控制，数 单频 字显示
29 600 500 40 自动控制，数 单频 字显示
29 600 500 40/80 自动控制，文 双频 本显示
多功能清洗中心：
1、多功能清洗槽（初洗） •可抽取式淋浴头实现对槽体各个角落物品的清洗，使清洗 更加方便，彻底；
•配备特有的水、高压气管路，通过器械清洗喷枪实现对物 品的高压冲洗和吹干；
原理：
空化效应：超声波清洗机利用超声波
发生器所发出的高频震荡讯号，通过换 能器转换成高频机械震荡传播到超声介 质—清洗溶液中，超声波在溶液中疏密 相间的向前辐射，是液体流动而产生数 以万计的微小气泡，这些气泡在超声波 纵向传播成的负压区形成、生长而在正 压区迅速闭合，此现象称为“空化”效 应。
对声波助清技术在布袋除尘器中应用的认识
对声波助清技术在布袋除尘器中应用的认识近年来，由于布袋除尘器效率高、适应性强，占地面积小，设备投资少，早期无需水，无二次污水处理，可直接排放或可回收收集的干尘，在世界上得到了广泛应用。
但布袋除尘器的除尘效果不好，会提高系统阻力，增加清灰频率，降低滤袋的使用寿命和浪费功率，从而影响除尘效率。
为了解决这一问题，江苏凤谷节能科技将声波助清灰技术应用在水泥窑尾袋收尘器上，取得了较好的效果。
这一技术在我国才引入不久，也是我国以后工作的重点。
压缩空气通过进气管进入气室内，当气室内的气压达到一定程度时，使膜片产生振动位移，从而在气室与膜片之间形成环隙，空气通过环隙，顺着喇叭管冲山，形成连续的声波向外传出。
如图1 示：1. 声波清灰原理声波辅助清灰是利用声波转换装置将气流的机械能转换为声能的过程。
因为空气是一种弹性介质，当受到轻微振动引起的压缩，不会一直处于压缩状态，并重新扩张，“周期性扰动对附近的空气，使也产生“周期性振动”袋表面的烟尘颗粒，克服滤袋表面之间的附着力。
但在漂浮状态下，在空气或重力作用下从附着面或灰粒群中被带走或下沉，从而达到清洗效果。
另外，它属于高频振动声振动袋，能产生粉尘和疏松的结构，使细小的灰尘，尤其是含有微量水的灰尘袋在表面不易形成一块蛋糕，容易脱落。
声波尘埃是“传播”的本质，因为声音是全方位的通讯（直接、反射和折射），所以力的方向有多个力，但其他的清洗方法是“单向”的，所以用声波清灰会产生良好的效果。
2. 声压级和频率对清灰效果的影响声波的声压级在除灰效果起着关键的作用。
随着声压级的增加，声压、介质颗粒和尘粒的最大振动位移和加速度增大，有利于提高清灰效果。
但如果过分追求声压级，不仅会增加运行成本，还会造成环境噪声污染。
声波频率对除尘效果的影响分为两个方面：一是消极的一面，通过对传播衰减效应中的声压级的吸收而引起的，频率越高，效果越明显；二是频率的增加，将促进介质压力从PA快PA慢的变化，所以克服粘附袋面增加，声疲劳作用的充分发挥，从而提高清洗效果。
除尘各标准
JB/T 10191-2000 JB/T 5662-1992 JB/T 5906-1997 JB/T 5907-1991 JB/T 5908-1991 JB/T 5909.1-1991 JB/T 5909.2-1991 JB/T 5909.3-1991 JB/T 5909.4-1991 JB/T 5910-1997 JB/T 5911-1991 JB/T 5912.1-1991 JB/T 5912.2-1991 JB/T 5913-1997 JB/T 5914-1991 JB/T 5916-1991 JB/T 5917-1991 JB/T 6408-1992 JB/T 6409-1992 JB/T 6410-1992 JB/T 6746.1-1993 JB/T 6746.3-1993 JB/T 6746.4-1993 JB/T 6930-1993 JB/T 6931-1993 JB/T 6932-1993 JB/T 7257-1994 JB/T 7670-1995 JB/T 7671-1995 JB/T 8470-1996 JB/T 8471-1996 JB/T 8532-1997 JB/T 8533-1997 JB/T 8534-1997 JB/T 8535-1997JB/T 8537-1997JB 6407-1992JB/T 8696-1998JB/T 8699-1998JB/T 8700-1998JB/T 8704-1998JB/T 8938-1999JB/T 9053-2000JB/T 9054-2000JB/T 9055-1999JB/T 10192-2000 JB/T 10193-2000 JB/T 10340-2002 JB/T 10341-2002 JB/T 50112-1998 JB/T 50113-1998 JB/T 53133-1999 JB/T 53136-1999 JB/T 53138-1999 JB/T 53325-1999 JB/T 53326-1999 JB 8939-1999JB 9052-1999CJ/T 5026-1998SJ/T 31414-1994 SJ/T 31452-1994 GB/T 13931-2002 GB/T 15187-1994 GB/T 16845.2-1997 GB/T 16845.3-1997 GB/T 19229-2003 GB/T 19493-2004 GB 19054-2003JB/T 5916-2004JB/T 5910-2005JB/T 5915-1991 GB/T 10880-1989 GB/T 15187-2005 CJ/T 227-2006HJ/T 263-2006HJ/T 261-2006GB/T 13931-1992 CJ/T 3071-1998 CJ/T 5013.1-1995 CECS 152-2003 DL/T 461-1992 DL/T 644-1997 HCRJ 013-1998 HCRJ 014-1998 HCRJ 015-1998 HCRJ 016-1998 HCRJ 021-1998 HCRJ 023-1998 HCRJ 024-1998 HCRJ 026-1998 HCRJ 027-1998 HCRJ 028-1998 HCRJ 030-1998 HCRJ 031-1998 HCRJ 032-1998 HCRJ 034-1998 HCRJ 035-1998 HCRJ 036-1998 HCRJ 037-1998 HCRJ 038-1998 HCRJ 039-1998 HCRJ 039-1999 HCRJ 040-1999 HCRJ 041-1999 HCRJ 042-1999 HCRJ 043-1999 HCRJ 044-1999 HCRJ 045-1999 HCRJ 046-1999 HCRJ 048-1999 HCRJ 049-1999 HCRJ 050-1999 HCRJ 051-1999 HCRJ 052-1999 HCRJ 053-1999 HCRJ 054-1999 HCRJ 055-1999HCRJ 056-1999 HCRJ 058-1999 HCRJ 059-1999 HCRJ 060-1999 HCRJ 061-1999 HCRJ 062-1999 HCRJ 063-1999 HCRJ 064-1999 HCRJ 065-1999 HCRJ 066-1999 HCRJ 067-1999 HCRJ 068-1999 HCRJ 069-1999 HCRJ 071-1999 HCRJ 072-1999 HCRJ 073-1999 HCRJ 001-1996 HCRJ 002-1996 HCRJ 007-1999 HCRJ 008-1999 HCRJ 009-1999 HCRJ 010-1999 HCRJ 012-1998 HJ/T 11-1996 HJ/T 12-1996 HJ/T 16-1996 HJ/T 17-1996 HJ/T 62-2001 JB 5906-1991 JB 5910-1991 JB 5913-1991 HJ/T 242-2006 HJ/T 243-2006 HJ/T 244-2006 HJ/T 247-2006 HJ/T 248-2006 HJ/T 249-2006 HJ/T 250-2006 HJ/T 252-2006 HJ/T 253-2006 LD 37-1992HJ/T 288-2006ZB J 88001.2-1988 ZB J 88001.3-1988 ZB J 88001.4-1988 ZB J 88001.5-1988 ZB J 88001.6-1988 ZB J 88001.7-1988 ZB J 88001.8-1988 ZB J 88002.1-1988 ZB J 88002.2-1988 ZB J 88002.3-1988 ZB J 88003-1988 ZB J 88004-1988 ZB J 88005-1989 ZB J 88007-1989 ZB J 88008-1989 ZB J 88009-1989 ZB J 88010-1989 ZB J 88011-1989 ZB J 88012-1989 HJ/T 285-2006NY/T 859-2004HJ/T 279-2006HJ/T 278-2006HJ/T 277-2006HJ/T 272-2006HJ/T 284-2006HJ/T 283-2006HJ/T 271-2006HJ/T 270-2006HJ/T 269-2006HJ/T 268-2006HJ/T 282-2006HJ/T 267-2006HJ/T 266-2006HJ/T 265-2006HJ/T 281-2006HJ/T 280-2006ZB J 88006-1989 ZB J 88001.1-1988 DL/T 998-2006HJ/T 259-2006HJ/T 262-2006HJ/T 264-2006HJ/T 257-2006HJ/T 258-2006JB/T 10668-2006 JB/T 10669-2006 JB/T 10670-2006 JB/T 10671-2006 JB/T 10672-2006 JB/T 5915-2006JB/T 5917-2006HJ/T 319-2006HJ/T 322-2006HJ/T 323-2006HJ/T 324-2006HJ/T 325-2006HJ/T 327-2006HJ/T 328-2006HJ/T 329-2006HJ/T 330-2006HJ/T 331-2006HJ/T 334-2006HJ/T 337-2006JB/T 5906-2007JB/T 5908-2007JB/T 5913-2007JB/T 9688-2007JB/T 5911-2007JB/T 6407-2007JB/T 7671-2007JB/T 10855-2008 JB/T 10856-2008 JB/T 10862-2008 JB/T 10863-2008 JB/T 6409-2008JB/T 8532-2008JB/T 8625-2008 GB/T 21508-2008 GB/T 21509-2008 GB/T 19229.1-2008 HJ/T 369-2007HJ/T 380-2007 HJ/T 381-2007 HJ/T 382-2007 HJ/T 383-2007 HJ/T 386-2007 HJ/T 387-2007 HJ/T 389-2007中国国家标准分类目录之J88环境保护设备址： 电话：400-7255 888 QQ：569872709 MSN/Email：csres@袋式除尘器 安全要求 脉冲喷吹类袋式除尘器用分气箱环境保护设备 产品分类电除尘器 阳极板电除尘器振打系统 通用技术条电除尘器主要件抽样检验及包装电除尘器用瓷绝缘子支持瓷套电除尘器用瓷绝缘子棒形瓷转轴电除尘器用瓷绝缘子棒形支柱电除尘器用瓷绝缘子穿墙套管电除尘器电除尘器焊接件 技术要求电除尘器支承 型式与基本参数电除尘器支承 技术条件电除尘器 阴极线电除尘器 产品型号编制方法袋式除尘器用直角式电磁脉冲阀袋式除尘器用滤袋框架 技术条电除尘器用钢刷清灰装置 技术煤气用湿式管型电除尘器移动式双区电除尘器机组电除尘器用瓷绝缘子 瓷套电除尘器用瓷绝缘子 棒形支柱电除尘器用瓷绝缘子 穿墙套管环境保护设备 术语二次气浮过滤净水器生物接触氧化法 生活污水净化行车式提板刮渣刮砂机管式电除尘器电除尘器 气流分布模拟试验方正压浓相气力输送系统袋式除尘器安装 技术要求与验收规范脉冲喷吹类袋式除尘器回转反吹类袋式除尘器内滤分室反吹类袋式除尘器管式电除雾器电除尘器机械安装技术条件粉尘比电阻实验室测试方法电除尘器调试、运行、维修安全技术规范辐流式二沉池周边传动吸泥机高压风机袋式除尘机组氧化沟水平轴转刷曝气机 技术条件蜂窝式电除焦油器污水处理设备 通用技术条件冲击式除尘器离心式除尘器机械振动类袋式除尘器 技术条小型焚烧炉 技术条件活性炭吸附罐 技术条件袋式除尘器用压差控制仪滤筒式除尘器氧化沟水平轴转刷曝气机 产品质量分等电除尘器 产品质量分等回转反吹类袋式除尘器 产品质量分等脉冲喷吹类袋式除尘器 产品质量分等内滤式分室反吹类袋式除尘器 产品质量分等移动式电除尘器 产品质量分等湿式管型电除尘器 产品质量分等水污染防治设备 安全技术规范热处理盐浴有害固体废物污染管理的一般规定铁质废物箱技术条件CJ/T5026-1998工业废水处理完好要求和检查评定方法水处理设备完好要求和检查评定方法电除土器 性能测试方法湿式除尘器性能测定方法电气火灾原因技术鉴定方法 第二部分:惯性式过滤式湿式除尘器术语除尘器术语 第三部分:电除尘器术语燃煤烟气脱硫设备环境污染防治设备术语燃油式火化机通用技术条件袋式除尘器用电磁脉冲阀电除尘器袋式除尘器用时序式脉冲喷吹电控仪 技术条件电除尘器漏风率测试方法湿式除尘器性能测定方法垃圾生化处理机环境保护产品技术要求射流曝气器环境保护产品技术要求压力溶气气浮装置气体净化用非织造粘合纤维层滤料电除尘器 性能测试方法转刷曝气机垃圾分选机 垃圾滚筒筛一体式膜生物反应器污水处理应用技术规程(附条文说明)燃煤电厂电除尘器运行维护管理导则IPQ移动式耙斗清污机脉冲喷吹类袋式除尘器认定技术条件回转反吹袋式除尘器认定技术条件袋式除尘器 滤袋认定技术条件袋式除尘器 滤袋框架认定技术条件斜管(板)隔油装置认定技术条件机械表面曝气机认定技术条件电解法二氧化氯复合消毒剂发生器认定技术条件水力旋流净化器认定技术条件电解法次氯酸钠发生器认定技术条件旋转式细格栅认定技术条件电渗析器认定技术条件中、微孔曝气器认定技术条件微孔过滤装置认定技术条件曝气转刷认定技术条件鼓风式潜水曝气机认定技术条件工业废气吸收净化装置认定技术条件工业废气吸附净化装置认定技术条件工业有机废气催化净化装置认定技术条件污染治理设施运行记录仪认定技术条件工业粉尘湿式除尘装置认定技术条件花岗石类湿式烟气脱硫除尘装置认定技术条件分室反吹类袋式除尘器认定技术条件袋式除尘器用滤料认定技术条件袋式除尘器用电磁脉冲阀认定技术条件管极式电除尘器认定技术条件电除雾器认定技术条件摩托车排气催化转化器认定技术条件饮食业油烟净化器认定技术条件射流曝气器认定技术条件转盘曝气机认定技术条件散流式曝气器认定技术条件浅池气浮装置认定技术条件悬浮填料认定技术条件厢式压滤机和板框压滤机认定技术条件吸泥机认定技术条件刮泥机认定技术条件臭氧发生器认定技术条件纺织印染废水电解处理设备认定技术条件中和装置认定技术条件自动清洗网式过滤器认定技术条件固体浮子式PVC围油栏认定技术条件充气式橡胶围油栏认定技术条件固体浮子式橡胶围油栏认定技术条件反渗透装置认定技术条件超滤装置认定技术条件化学法二氧化氯消毒剂发生器认定技术条件水处理用加药装置认定技术条件阻尼弹簧隔振器认定技术条件橡胶隔振器认定技术条件汽车发动机排气消声器认定技术条件高压气体排放小孔消声器认定技术条件工业锅炉多管旋风除尘器认定技术条件卧式电除尘器认定技术条件汽油车排气催化转化器认定技术条件压力溶气气浮装置认定技术条件格栅除污机认定技术条件生物接触氧化成套装置认定技术条件湿式烟气脱硫除尘装置认定技术条件环境保护设备分类与命名环境保护仪器分类与命名通风消声器隔声窗饮食业油烟净化设备技术要求及检测技术规范(试行)电除尘器用C型阳极板通用技术条件电除尘器 技术条件电除尘器 阴极线环境保护产品技术要求 污泥脱水用带式压榨过滤机环境保护产品技术要求 油水分离装置环境保护产品技术要求 斜管(板)隔油装置环境保护产品技术要求 竖轴式机械表面曝气装置环境保护产品技术要求 多层滤料过滤器环境保护产品技术要求 水力旋流分离器环境保护产品技术要求 旋转式细格栅环境保护产品技术要求 中、微孔曝气器环境保护产品技术要求 微孔过滤装置焊接烟尘净化器通用技术条件环境保护产品技术要求 湿式烟气脱硫除尘装置环境保护产品技术要求 工业锅炉多管旋风除尘器电除尘器型式和基本参数电除尘器技术条件电除尘器 气流分布测试电除尘器 压力降测试电除尘器阴、阳极间距 安装误差测试方法电除尘器空载通电升压试验方法电除尘器阳极板和阴极线振打加速度测定除尘器 分类与性能参数表示方法除尘器 性能测试方法除尘器 除尘效率测试机械回转反吹袋式除尘器技术条件冲激式除尘器技术条件高梯度磁过滤器粉尘比电阻测试方法电除尘器机械安装技术条件离心式除尘器 技术条件机械振动类袋式除尘器技术条件脉冲喷吹类袋式除尘器技术条件分室反吹类袋式除尘器技术条件环境保护产品技术要求 工业粉尘湿式除尘装置户用沼气脱硫器环境保护产品技术要求 推流式潜水搅拌机环境保护产品技术要求 单级高速曝气离心鼓风机环境保护产品技术要求 旋转式滗水器环境保护产品技术要求 化学法二氧化氯消毒剂发生器环境保护产品技术要求 袋式除尘器用电磁脉冲阀环境保护产品技术要求 厢式压滤机和板框压滤机环境保护产品技术要求 超滤装置环境保护产品技术要求 反渗透水处理装置环境保护产品技术要求 自动清洗网式过滤器环境保护产品技术要求 中和装置环境保护产品技术要求 浅池气浮装置环境保护产品技术要求 电凝聚处理设备环境保护产品技术要求 吸泥机环境保护产品技术要求 刮泥机环境保护产品技术要求 散流式曝气器环境保护产品技术要求 转盘曝气装置刷筛电除尘器 术语石灰石-石膏湿法烟气脱硫装置性能验收试验规范环境保护产品技术要求 转刷曝气装置环境保护产品技术要求 鼓风式潜水曝气机环境保护产品技术要求 格栅除污机环境保护产品技术要求 臭氧发生器环境保护产品技术要求 电解法二氧化氯协同消毒剂发生器环境保护产品技术要求 电解法次氯酸钠发生器垃圾压实机上流式厌氧反应器倒伞型表面曝气机滗水器 技术条件废钢破碎生产线袋式除尘器用时序式脉冲喷吹电控仪袋式除尘器用滤袋框架环境保护产品技术要求 花岗石类湿式烟气脱硫除尘装置环境保护产品技术要求 电除尘器环境保护产品技术要求 电除雾器环境保护产品技术要求 袋式除尘器用滤料环境保护产品技术要求 袋式除尘器滤袋框架环境保护产品技术要求 袋式除尘器滤袋环境保护产品技术要求 脉冲喷吹类袋式除尘器环境保护产品技术要求 回转反吹袋式除尘器环境保护产品技术要求 分室反吹类袋式除尘器环境保护产品技术要求 汽油车用催化转化器环境保护产品技术要求 电渗析装置环境保护产品技术要求 生物接触氧化成套装置电除尘器 阳极板电除尘器 主要件抽样检验及包装运输贮存规范电除尘器 阴极线电除尘用晶闸管控制高压电源电除尘器焊接件 技术要求电除尘器设计、调试、运行、维护 安全技术规范电除尘器 气流分布模拟试验方法垃圾转运站设备扫路机电除尘器用低压控制装置固体废弃物用有色金属涡流分选机煤气用湿式电除尘器脉冲喷吹类袋式除尘器电除尘器 料位控制器 技术要求燃煤烟气脱硫设备性能测试方法燃煤烟气脱硝技术装备燃煤烟气脱硫设备 第1部分：燃煤烟气湿法脱硫设备环境保护产品技术要求 水处理用加药装置污染治理设施运行记录仪技术要求及检测方法环境保护产品技术要求 橡胶隔振器环境保护产品技术要求 阻尼弹簧隔振器环境保护产品技术要求 高压气体排放小孔消声器环境保护产品技术要求 汽车发动机排气消声器环境保护产品技术要求 工业废气吸附净化装置环境保护产品技术要求 工业废气吸收净化装置环境保护产品技术要求 工业有机废气催化净化装置2000/10/1 1993/7/1 1998/1/1 1992/10/1 1992/10/1 1992/10/1 1992/10/1 1992/10/1 1992/10/1 1998/1/1 1992/10/1 1992/10/1 1992/10/1 1998/1/1 1992/10/1 1992/10/1 1992/10/1 1993/1/1 1993/1/1 1993/1/1 1993/10/1 1993/10/1 1993/10/1 1994/7/1 1994/7/1 1994/7/1 1995/7/1 1996/7/1 1996/7/1 1997/7/1 1997/7/1 1998/1/1 1998/1/1 1998/1/1 1998/1/11998/1/11998/7/1 1998/7/1 1998/7/1 1998/7/1 2000/1/1 2000/10/1 2000/10/1 1999/4/5 2000/10/1 2000/10/1 2002/12/1 2002/12/1 1998/7/1 1998/7/1 2000/6/1 2000/6/1 2000/6/1 2000/6/1 2000/6/1 2000/1/1 2000/1/1 1998/8/1 1994/6/1 2002/5/23 2002/12/1 1995/7/1 1998/5/1 1998/5/1 2004/1/1 2004/10/1 2004/1/1 2005/4/1 2005/9/1 1992/10/1 1990/1/1 2006/1/1 2006/8/1 2006/6/15 2006/6/151993/6/1 1998/8/1 1994/7/1 2003/10/1 2001/1/1 1998/7/1 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/5/27 1998/12/14 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/12000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 2000/3/1 1999/3/1 2000/3/1 2000/3/1 2000/3/1 1996/6/27 1996/6/27 1999/7/1 2000/3/1 2000/3/1 2000/3/1 1998/5/27 1996/7/1 1993/1/1 2003/9/1 2003/9/1 2001/8/1 1992/10/1 1992/10/1 1992/10/1 2006/6/1 2006/6/1 2006/6/1 2006/6/1 2006/6/1 2006/6/1 2006/6/1 2006/6/1 2006/6/1 1993/5/1 2006/9/151991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 2006/9/15 2005/2/1 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2006/9/15 2005/3/1 2004/12/1 2006/10/1 2006/6/152006/6/15 2006/6/15 2006/6/15 2006/6/15 2007/7/1 2007/7/1 2007/7/1 2007/7/1 2007/7/1 2007/7/1 2007/7/1 2007/2/1 2007/2/1 2007/2/1 2007/2/1 2007/2/1 2007/2/1 2007/2/1 2007/2/1 2007/2/1 2007/2/1 2007/4/1 2007/4/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2008/2/1 2008/2/1 2008/2/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1。
除尘器知识及常用除尘器简介
>>
袋式除尘器主要有袋室、滤袋、框架、清灰装置等 部分组成。 袋式除尘器的突出优点是除尘效率高，属高效除尘 器，除尘效率一般>99%。运行稳定，不受风量波 动影响，适应性强，不受粉尘比电阻值限制。因此， 应用中备受青睐。它的应用数量绚占各类除尘器的 总量的60%～70%。袋式除尘器的不足之外是对潮 解、粘性粉尘不如湿式除尘器。 国家标准对袋式除尘器的分类 （1）机械振动类 （2）分室反吹类 （3）喷嘴反吹类 （4）震动反吹并用类 （5）震动反吹并用类 （6）脉冲喷吹类
>>
0
>>
1
>>
2
>>
3
>>
4
>>
静电除尘器
静电除尘器是利用静电力（库仑力）将气体中的粉 尘或液滴分离出来的除尘设备，也称电除尘器、电 收尘器。静电除尘器在冶炼、水泥、煤气、电站锅 炉、硫酸、造纸等工业中得到了广泛应用。 静电除尘器与其他除尘器相比其显著特点是：几乎 对各种粉尘、烟雾等，直至极其微小的颗粒都有很 高的除尘效率；即使高温、高压气体也能应用；设 备阻力低(100～300Pa)．耗能少；维护检修不复杂。
沉积，从而达到粉尘和气体分离的目的。当收尘极上的粉尘达到一 定厚度时，通过清灰机构使灰尘落入灰斗中排出。静电除尘的工作 原理包括电晕放电、气体电离、粒予荷电、粒子的沉积、清灰等过 程。
静电除尘器的分类及应用特点
湿式除尘器
湿式除尘器，也叫洗涤式除尘器，是一种利用水 （或其他液体）与含尘气体相互接触，伴随有热、 质的传递，经过洗涤使尘粒与气体分离的设备。 用湿式除尘器去除大颗粒粉尘，在19世纪末钢铁 工业中开始采用。 湿法除尘与干式除尘相比，其优点是：设备投资 少，构造比较简单；净化效率较高，能够除掉 0.1μm以上的尘粒；设备本身一般没有可动部件， 如制造材料质量好，不易发生故障；在除尘过程 中还有降温冷却、增加湿度和净化有害有毒气体 等作用，非常适合于高温、高湿烟气及非纤维性 粉尘的处理；可净化易燃及有害气体。
超声波说明书
KQ-500VDV型双频数控超声波清洗器使用说明
1.清洗器接入220V/50Hz的三芯电源，绿色指示灯亮，表示仪器可
以操作。
2.清洗物件放入网架中，同时放入清洗槽内。
3.按比例放入清洗剂，注入水或水溶液。
4.按电源ON键，功率显示器上显示“444”，表示水位不到标准，请
加入水或水溶液。
5.功率显示器上显示“777”，表示水温低于规定最低水温20℃，按加
热ON键，加热红色指示灯亮，表示开始加热，温度从20℃-80℃任意设定。
6.工作总时间设定：按计时ON键和设定键“↑上”或“↓下”，时间可
从1-480分钟任意设定，当时间显示器上显示“000”是表示不及时连续工作。
7.频率转换时间设定：按设定转换键，频率显示器显示“028”，再按
“↑上”或“↓下”，时间可从1-250秒任意设定。
若频率不换转，按“选择”键，频率红色指示灯不亮，即为固定频率。
8.频率转换间隙设定：按设定转换键，至频率显示器显示“000”时，
再按“↑上”或“↓下”，间隙时间可从1-250秒任意设定。
9.超声功率设定：按超声ON键，超声黄色指示灯亮，表示开始超
声清洗，超声功率从40%-100%之间任意设定。
10.清洗完毕后用温水清洗，再用热风干燥。
TBLM 型系列脉冲布筒除尘器 脉冲除尘器说明书
1. 用途和性能特点TBLM 型系列脉冲布筒除尘器，该设备采用较先进技术低压喷吹清灰，圆筒结构，平底刮板下料，具有低阻高效，离心切向进风，节能降耗等特点。
它是一种处理风量大、清灰效果好、除尘效率高、维护方便、占地面积小的大型除尘设备。
该设备可广泛应用于面粉厂、粮油食品、化工、矿工、水泥、木工等行业的粉尘过滤，回收物料。
消除污染，降低噪声，保护环境。
2. 主要规格和技术参数2.1 型号含义 TBLM-78-E2.2 安装形式安装形式 滤袋数量 脉冲布筒滤尘器3.主要结构和工作原理3.1主要结构3.2外形尺寸见下表系列脉冲布筒除尘器主要有上箱体(出口、分配气箱)、中箱体(进气口、中节)、底座(清灰斗)、滤袋、喷吹装置等部分组成。
详见结构图。
3.3工作原理含尘气体从中箱体进风口送入，在气体导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗。
而较细小的粉尘均匀地进入中箱体而吸附在滤袋的外表面上，洁净气体进入上箱体的各分配器阀，通过排气管排入大气。
随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定值时，有脉冲控制器按差压设定值或清灰时间设定自动关闭，按设定程序打开电控脉部，进行喷吹，利用压缩空气间使滤袋内压力聚增，将滤袋上的粉尘进行抖落至灰斗中，由排灰机构排出。
4.调运安装和调试4.1设备需在运输过程中，不得长期漏天放置，以免锈蚀变形，影响使用寿命。
用户在吊运设备时，钢丝绳索不得与设备的油漆表面及把手接触，接触处应垫上麻袋等软物，避免损伤油漆和机件。
4.2 设备安装前应对基础校队，合格后才能进行安装。
一般由下至上，先把下部的支腿，灰斗安装妥当，再吊装中箱体、上箱体，然后安装气包、配管及电器信号系统。
以确保安装质量。
4.3 安装压缩空气管路时，管道内除去污物防止管道堵塞，安装后清洗管道再进行试压，将压力调至规定值。
4.4 对传动机构要进行专门检查，传动前要向减速机箱内注入润滑油，使机件正常工作。
超声波除尘器原理
超声波除尘器原理超声波除尘器是一种利用超声波的特殊性质来清除空气中的颗粒物的设备。
它广泛应用于工业生产过程中的空气净化和除尘工作中，能够高效、快速地清除空气中的灰尘、烟雾、细微颗粒等污染物，提高空气质量，保护生产设备和工作环境。
那么，超声波除尘器是如何工作的呢？超声波除尘器的工作原理主要包括超声波发生器、振动系统和传声器三个部分。
首先，超声波发生器会产生高频的电信号，然后通过振动系统将电信号转化为机械振动。
振动系统通常由压电陶瓷材料构成，当电信号通过压电陶瓷时，会使其发生机械振动。
最后，机械振动通过传声器将能量转换为超声波，并将超声波传播到空气中。
超声波是指频率高于人类听觉范围(20kHz)的声波。
超声波的特点是波长短，能量集中，具有较强的穿透力和定向性。
在超声波除尘器中，超声波通过传声器传播到空气中后，会与空气中的颗粒物相互作用。
当超声波与颗粒物接触时，会产生声波的反射、散射和吸收等现象。
超声波的反射现象可以将一部分超声波能量反射回传声器，这可以增加超声波与颗粒物的接触机会，提高清除效果。
其次，超声波的散射现象会使超声波能量在空气中传播方向发生变化，从而增大了超声波与颗粒物相互碰撞的可能性。
最后，超声波的吸收现象会使超声波能量被颗粒物吸收，从而产生局部热量，使颗粒物发生瞬时膨胀和爆裂，从而实现清除效果。
超声波除尘器的清除效果与超声波的频率、强度、传播距离等因素密切相关。
一般来说，超声波频率越高，清除效果越好，但传播距离会受到限制。
此外，超声波的强度也会影响清除效果，强度越大，清除效果越明显。
因此，在实际应用中，需要根据具体情况选择合适的超声波参数。
总的来说，超声波除尘器通过产生超声波并将其传播到空气中，利用超声波与颗粒物相互作用的特性，实现对空气中颗粒物的清除。
超声波的反射、散射和吸收等现象能够增加超声波与颗粒物的接触机会，从而提高清除效果。
超声波除尘器在工业生产过程中具有广泛的应用前景，能够有效改善环境质量，保护生产设备和工作人员的健康。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 工作原理
声波清灰器/声波吹灰器由压缩空气，氮气为主要的动力源，气源经过腔体及膜片产生低
频振动。高能量声波通过扩声筒，在设备里产生球面纵波的形式共振，无死角。清理物体表
面的灰尘，是积灰，挂料，产生疲劳而剥离，从而达到清灰的目的。
广泛应用于电除尘器、布袋除尘器、旋风除尘器及石膏仓、石灰仓、水泥仓、料仓等易形
成挂料堆积、流通不畅的场合。清除各种料仓挂料表面积灰、鼠洞、架桥或堵塞。
二 特点
1.不受任何高温，低温及恶劣条件的影响，工作性能稳定可靠。
2.先进的技术，低价格，压缩空气耗能小，免维护，寿命长。
3.产品运行过程中对人体及设备无损害，属环保产品。
4.无需人工敲打设备清灰，避免造成设备损坏。
5.降低设备维护量和维修费用。
三 技术参数
基本频率： 75-90Hz
声强： >145dB
工作温度： 0-600摄氏度
供气气源： >0.7MPa
工作气源压力：0.3-0.7MPa
耗气量： 2.95立方米/分
声波作用范围：直径<6m 长度<15m
发声体材料： 发声体为不锈钢，振动膜片为高强度钛合金
参考重量： <87kg
四 安装方式
侧壁安装。设备开孔Ф196。SQ-160型声波清灰器的安装套为Ф194×500，与设备侧壁插入式焊接，如下
图所示：
1.声波清灰器/声波吹灰器 2.连接软管 3.软管接头(一端可焊接) 4.钢管
(DN25\PN1.0MPa用户自备) 5.活接 6.气路控制箱 6-1.电磁阀 6-2.过滤器减压
阀组件 7.控制电缆(RVV2×1.0) 8.电控箱(SQX-1) 9.球阀(DN25) 10.气路箱支
架(现场配作) 11.安装套 12.设备顶板 13.保温层 14.输灰管道
五 规格型号
DFQ-75(75-95Hz) -W(90度弯管扩声筒)-C(常温<350摄氏
度) -A(碳钢) -T(吊装)
-100(100-120Hz) -G(直管扩声筒) -H(高温350摄氏度
-600摄氏度) -B(不锈钢) -F(法兰安装)
-125(125-145Hz)
-A(焊接安装)
-160(160-195Hz)
-250(250-295Hz)
六 气源控制箱
气源控制系统配套选型
DFQQX-1 700mm*220mm*400mm 单气路
DFQQX-2 700mm*250mm*780mm 双气路
DFQQX-3 900mm*500mm*1200mm 三气路
DFQQX-4 900mm*5000mm*1470mm 四气路
DFQQX-5 900mm*500mm*1740mm 五气路
DFQQX-6 900mm*500mm*2000mm 六气路
对于多气路采用集中控制箱控制时，为保证低频声波振动清灰器供气气源的工
作压力及流量，一般应在气源控制箱前设置相应容积的储气罐。
七 电源控制箱
电源控制系统配套选型
DFQK-1 400mm*300mm*260mm 防护等级IP64 <50w 单电路控
制
DFQK-2 400mm*300mm*260mm 防护等级IP64 <50w 双电路控
制
DFQK-4 520mm*440mm*260mm 防护等级IP64 <50w 四电路控
制
DFQK-6 800mm*600mm*260mm 防护等级IP64 <50w 六电路控
制
DFQK-P 520mm*440mm*260mm 防护等级IP64 <50w PLC程序电
控制
DFQK-F 400mm*300mm*260mm 防护等级IP64 <50w 单电路控
制插板阀电控箱
八 低频声波振动清灰器产品出厂配套件
1.电源控制箱一台
2.气源控制箱一台
3.连接软管3/4“ 100米
4.M36*2-ZG3/4 一个
5.密封垫 2套
6.使用说明书及合格证一套
九 订货须知
1.用户根据自身设备结构及安装条件选择低频声波振动清灰器型号
2.订货时请注明安装方式
3.必要时用户可提供现场实际情况，我公司根据现场协助用户设计选型。
