SQ-90型声波清灰器安装实例
除尘器安装指导说明书
除尘器安装指导说明书本说明书是项目图纸和技术规范的一种补充。
如有冲突、遗漏则应以图纸和技术文本为准。
一.安装说明1设备保管与开箱验收1.1 总则在工地上卸下及搬运部件时必须要小心，尤其是对于滤袋、笼骨及电气设备这些容易受损的部件。
保管原则设备到达现场后，按下列要求保管。
1 堆放场地要合理布局，基础稳固，便于装运、作业，并作好防洪防涝设施。
1.2.2产品堆放要符合预装及安装工艺流程要求，避免多次倒运以防变形。
1入库时按装箱清单核对所有部件，仓库应尽可能靠近安装现场以减少不必要的二次倒运。
1以下部件应存放在室内，在不到将它们被安装的时候，不得将它们暴露在露天中。
a) 电气元件及控制柜b) 气动元件c) 气缸d) 螺栓、螺母及垫圈应按大小分箱存放e) 滤袋及笼骨f) 密封垫及密封材料g) 花板2 设备开箱验收2.1 设备开箱、清点、验收应有制造厂、用户、施工单位共同参加。
2.2 验收条件a.供货清册、装箱清单等技术文件资料齐全；b.设备铭牌上的型号、规格、数量与工程设计相符c.检查产品质量，如因运输、装卸、贮存过程产生变形和尺寸变动，应作校正，对无法修复的要给予报废及更换。
d.设备验收标准依据制造厂家设计图纸、有关技术文件及规定。
3 施工前准备3.1 安装单位应熟悉设备结构、性能、有关设计图纸和技术文件，编制施工组织设计文件，编制施工质量卡，施工过程中要严格做好质量检验记录。
3.2 按施工组织设计要求，进行场地平整、平台敷设，吊装机械设施、专用机具配制等工作。
3.3 制造厂作设备技术交底，必要时派员参加施工期间的技术指导。
4 设备的安装安装顺序是为施工监督员提供安装方面的帮助。
本标准程序仅供指导用。
本说明书是项目图纸和技术规范的补充。
如有冲突，应以项目图纸为准。
安装工作开始前，应先按基础图上的地脚螺栓和混凝土内凹坑的位置对基础进行检验。
如发现地脚螺栓超出公差，则必须重新定位。
只有各项尺寸检查合格后，才可开始钢支架的安装。
除尘器安装说明书三篇
除尘器安装说明书三篇篇一：电除尘器安装说明书(中文)1、适用范围1.1本说明书适用于电除尘器本体安装。
技术改造大修亦可参照执行。
1.2同类型电除尘器及某些产品的特殊规定与本说明书不一致时，应按特殊规定执行。
1.3规范性引用文件下列文件中的条款通过本说明书的引用而成为本说明书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本说明书，然而，鼓励根据本说明书达成协议的各方研究是否要使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本说明书。
JB/T5910-1997 电除尘器JB/T8536-1997 电除尘器机械安装技术条件JB5908-1991 电除尘器主要件抽样检验及包装运输贮存规范JB/T5906-1997 电除尘器阳极板JB/T5909.1-4 电除尘器用瓷绝缘子2、设备保管与开箱验收2.1设备到达现场后，按下列要求保管：2.1.1堆放场地要合理布局，基础稳固，便于装运、作业，并作好防洪防涝设施；2.1.2产品堆放要符合预装及安装工艺流程要求，避免多次倒运以防变形；2.1.3电除尘器零部件的包装运输、标志贮存应符合JB5908-1991的规定。
2.2设备开箱验收2.2.1设备开箱、清点、验收应有制造厂、用户、施工单位共同参加。
2.2.2验收条件a.供货清册、装箱清单等技术文件资料齐全；b.设备铭牌上的型号、规格、数量与工程设计相符；c.检查产品质量，如因运输、装卸、贮存过程产生变形和尺寸变动，应作校正，对无法修复的要给予报废及更换。
d.设备验收标准依据制造厂家设计图纸、有关技术文件及JB/T5910-1997规定。
3、施工前准备3.1安装条件3.1.1施工单位应熟悉设备的结构、性能及有关图纸和技术文件、编制施工组织设计文件和施工质量卡，施工过程中要严格做好质量检验记录（见《文件包》）；3.1.2按交货清单清点零部件；3.1.3电瓷产品耐压试验应符合JB/T59091-4的规定；3.1.4施工现场应有“三通一平”（即水通、电通、道路通、场地平整）条件，并具备防火、防冻、防雨等安全设施；3.1.5钢筋混凝土基础及支柱，应经验收合格并提供耐压试验报告后方可进行设备安装；3.1.6电除尘器的安装应根据安装说明书，安装图纸及相应的技术要求，在吉利达现场技术代表的指导下进行。
声波反吹清灰系统的使用步骤详解
声波反吹清灰系统的使用步骤详解首先，除尘器在声波的反吹清灰的情况下运行二天(步骤1) ．平均运行阻力为1450Pa；接着．每次清灰，都采用声波反吹清灰(步骤2)。
运行三天，平均运行阻力为980P a；为了确定此对停运喇叭后，除尘器的运行阻力是否有所降低。
又采用无声波反吹清灰运行三天(步骤3 ) .平均运行阻力为1330P a。
步骤四旨在找出最佳的鸣喇叭次数。
分为四个子步骤。
首先每八次反吹清灰后鸣一次喇叭(步骤4a) 。
运行三天，平均运行阻力为1320P a，且每次鸣喇叭后．残余阻力都有较大程度的降低；接着，每四次反吹清灰后鸣一次喇叭(步骤4b) 。
运行二天，平均运行阻力为1060P a。
然后，每二次反吹清灰后鸣一次喇叭(步骤4c) ，运行二天。
平均运行阻力为1030P a；最后,每次反吹清灰后都鸣喇叭(步骤4d )，运行一天。
平均运行阻力为9 7 0P a。
各种清灰条件下，除尘器的平均运行阻力变化情况如图2。
从图2 可见.(1) 步骤3 与步骤4a 几乎得到相同的平均运行阻力，所以对于本实验所用除尘系统来说，当鸣喇叭次数小于每八次反吹清灰鸣喇叭一次时，几乎不能改善清灰效果。
(2) 步骤 2 和步骤4d 也具有近似相等的平均运行阻力，这两个步骤均为每次反吹清灰都鸣喇叭。
所不同是，步骤 2 之前步骤 1 的运行阻力比步骤4d 之前步骤4c 的运行阻力高得多。
这一现象说明，对于同一除尘系统来说。
声波反吹清灰后袋上附着的粉尘层所表现出来的阻力性质与原先所附粉尘层所表现出来的阻力性质无关。
此次试验选用的是江苏凤谷节能科技生产的FGSSC-A型声波清灰器最后第三个步骤是(3) 步骤1与步骤 3 都是无声波的反吹清灰方式，而后者平均运行阻力比前者降低8％以上。
说明一旦反吹清灰袋式除尘器进行了声波反吹清灰。
将使除尘器运行阻力获得较长久的降低量(本实验中为120Pa) ，这个降低量能维持多久还需进一步实验确定。
但是，基于该点可以通过偶而鸣一次喇叭来校正那些因运行阻力过大而不在正常状态下运行的除尘系统。
灰斗开孔尺寸
PN1.0 SQX-6（6路） 2×0.5mm2 G1" G1" G1"
1件 1台 1件 1件 1台 2件 1件 1根
成套组件 出厂供货配套 用户自备,长度现场确定。 成套组件 成套组件 出厂供货配套 出厂供货配套 用户自备,长度现场确定。
更改 设 制 复 工
出厂供货配套 出厂时两端配有接头及密封垫
数量 计 图 核 艺 标 准 化 批 准
文件号
签 名
日 期
SQ-160G型声波清灰器 安装示意图
重
量
比
例
第
张
共
张
辽宁中鑫自动化仪表有限公司
2
L=2000
1 序号
SQ-160G 代 号
声波清灰器 名 称 规 格
1台 数 量
出厂供货配套
备
注
9 8 7 6-2 6-1 6 5 4 3
G1" SQX-6 RVV QL320 K23JD-L25 SQQX-1 G1" G1"
球阀 电控箱 控制电缆 空气过滤器 减压阀 电磁阀 气源控制箱 活接 压缩空气管道 接头 连接软管
8 1 3 2
25 ～ 00 00
7 6
20
6
800～1000
1Байду номын сангаас6
压缩空气源 ≥0.7MPa
导波筒
6-2 4 392 5
9
6-1
6
灰斗开孔尺寸
说明: 1、本图为SQ-160G型声波清灰器在除尘器灰斗中安装示意图，现场安装时应考虑设备结构，避开内部框架等。 2、除尘器灰斗开椭圆孔，将导波筒与灰斗壁成30度角插入,作气密性焊接，必要时可在导波筒外焊支承筋。 3、对带有蒸汽保温管道或电加热板的灰斗应先断开加热管道或移开电加热板，待声波清灰器安装好后再恢复。 4、气路控制箱安装于声波清灰器附近,现场配作支架固定,支架高度现场确定。 5、气源管路及控制电缆的走向、长度现场确定。 6、设备具体安装、调试可参见产品安装使用说明书。

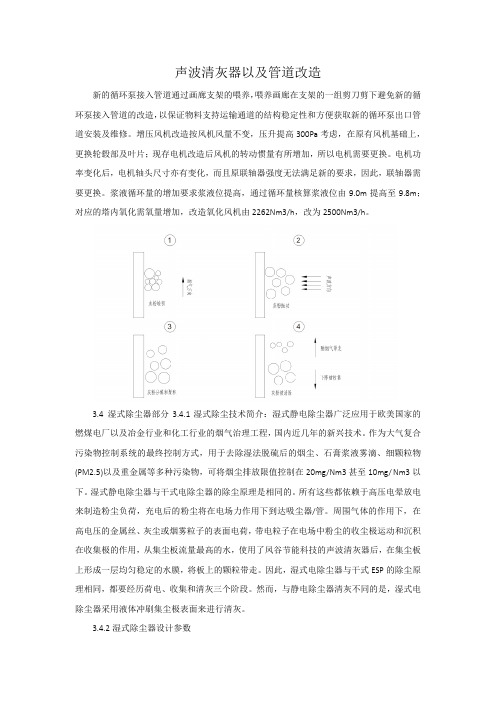

声波清灰器以及管道改造
