恒速巡航系统教材
教案简案项目九定速巡航控制系统
教学简案项目九定速巡航控制系统本章参考节数：12节【组织教学】检查学生出勤，作好学生考勤记录。
分好学习小组，选出小组长。
强调学生学习的主体性，强调小组讨论与合作，正确制定计划并实施，小组长起学习组织者作用。
强调实习纪律，强调生产的规范性，做好安全文明生产。
【课题导入】定速巡航控制系统有什么优点？它有哪些功能键，如何完成它的功能？如何操作？【讲授新课】（6课时）一、定速巡航控制系统的作用和各功能键的操作1、定速巡航控制系统有什么作用？2、定速巡航控制系统有哪些功能键，如何操作？知识拓展:其他类型的汽车，比如奥迪、宝马汽车的定速巡航控制系统功能键及其操作。
二、定速巡航控制系统各主要部件功能、结构和工作原理1、定速巡航控制系统总体组成和工作原理。
2、定速巡航控制系统有哪些主要部件，各部件的结构和工作原理如何？3、参考课本或者查阅维修手册，规范对定速巡航控制系统进行检测。
【技能训练】（4课时）一、目标任务1、熟悉常见车型定速巡航控制系统的操作。
2、学会定速巡航控制系统的检测。
二、分组操作1、以新宝来或者其他车型为例，熟悉定速巡航控制系统功能键，并路试进行操作。
2、以本田雅阁为例，参考课本或者查阅维修手册，认读定速巡航控制系统电路，小组合作制定检修计划并予以实施。
三、巡回指导1、观察每个小组的学习进展。
2、有条件的学校，力争学生路试操作定速巡航控制系统各功能键，老师和实习老师坐副驾驶位指导。
3、检查学生的计划制定与实施，及时提出建议和指导。
【课程评价】（2课时）本次课主要讲解了定速巡航控制系统各功能键的操作，总体组成和工作原理，各主要部件的结构、功能和工作原理，定速巡航控制系统控制电路图的认读，主要数据的测量；查阅维修手册，分析测量数据并对常见故障的原因进行分析。
小组讨论在定速巡航控制系统检测计划的制定和实施方面有什么成功的地方和需要改进的地方。
个人自我评价课程中的得失，各小组讨论和评价小组成员在实施过程的得失，讨论如何在后续的课程中怎样改进。
25——汽车电器新技术的认知——定速巡航
2.4定速巡航的使用
2.4定速巡航的使用
2.4定速巡航的使用
不同的汽车厂家，其定速巡航操纵杆设计会有所不同，但其中的原理都一 样。本文就以丰田的定速巡航杆作为例子，来讲解一下定速巡航的操作方 法。 第一步:启动巡航，按下圆圈标识的按钮，巡航就会启动，而且在仪表台信 息窗口会显示相应的标示，反之再按一下此按钮定速巡航就会关闭同时在 仪表台信息窗口显示也会消失。
2.4定速巡航的使用
第五步:如何提高定速巡航速度，提高巡航车速无需踩加速踏板，向上提"定速巡 航操作杆"即可提高设定的巡航车速。每向上提一次开关，车速提高1.5km/h，若 按住开关，则轿车将持续提高车速，一旦松开开关，当时的行驶速度被储存在存 储器内。 第六步:如何降低定速巡航速度，降低巡航车速则向下按"定速巡航操作杆"按钮， 车速降低1.5km/h;若按住该操作杆，轿车将持续降低车速，一旦松开操作杆，当时 的行驶速度被储存在存储器内。若在车速于40km/h时松开"定速巡航操作杆"按钮， 则存储值即被删除。如想继续定速巡航行驶，则需要重新设定巡航车速。
2.4定速巡航的使用
2.4定速巡航的使用
第三步:如何解除巡航，当定速巡航过程中发现前方有紧急情况需要立即减速时该 怎么操作呢?可能有些网友对此会有点疑问，但其实解除定速巡航有很多办法。比 如手动变速箱的汽车可以踩下制动踏板或离合器踏板，或按下拨杆开关的"OFF"键， 即可暂时关闭系统;自动变速器:踩制动踏板或将换挡杆置于"P"、"R"、"N"、"1"位 置即可暂时关闭系统。 第四步:如何恢复定速巡航，定速巡航短暂解除后如果想恢复，可以直接将如下图 所示的巡航定速控制拨杆向上推一下就行了，车辆会自动加速恢复到之前所设定 的速度自动行驶。
悠途定速巡航用户手册

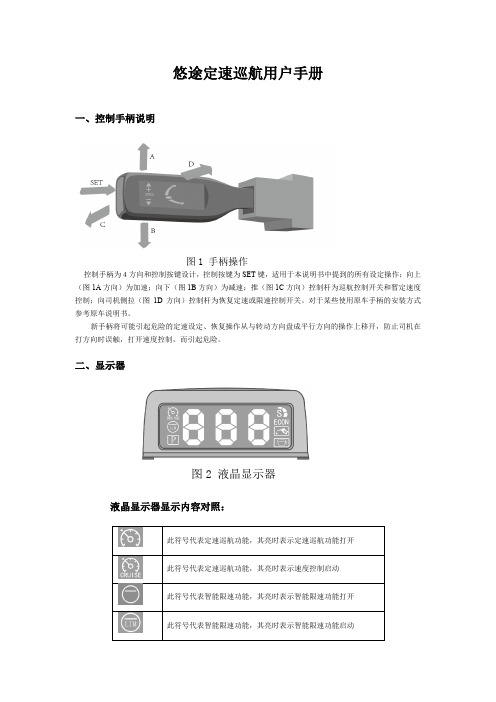

悠途定速巡航用户手册一、控制手柄说明图1 手柄操作控制手柄为４方向和控制按键设计，控制按键为SET 键，适用于本说明书中提到的所有设定操作；向上（图1A 方向）为加速；向下（图1B 方向）为减速；推（图1C 方向）控制杆为巡航控制开关和暂定速度控制；向司机侧拉（图1D 方向）控制杆为恢复定速或限速控制开关。
对于某些使用原车手柄的安装方式参考原车说明书。
新手柄将可能引起危险的定速设定、恢复操作从与转动方向盘成平行方向的操作上移开，防止司机在打方向时误触，打开速度控制，而引起危险。
二、显示器图2 液晶显示器液晶显示器显示内容对照：此符号代表经济模式，其亮时表示驾驶进入经济模式 此符号代表耗油提醒，其亮时表示当前的驾驶方式不够经济此符号代表车速显示，在不启动定速，限速时其显示内容为当前车速，当定速巡航速度控制启动后，显示设定速度，限速启动后显示限定速度上限值。
图3 平视显示器平视显示器显示内容对照表此符号代表定速巡航功能，其亮时表示定速巡航功能打开 此符号代表巡航速度控制已启动或限速功能已启动此符号代表智能限速功能，其亮时表示智能限速功能打开 此符号代表耗油提醒， 此符号代表经济模式，其亮时表示驾驶进入经济模式 此符号代表原车模式，其亮时表示驾驶进入原车模式 此符号代表运动模式相应的模式此符号代表刹车灯故障信号，其亮时表示刹车灯故障此符号代表车速显示，在不启动定速，限速时其显示内容为当前车速，当定速巡航速度控制启动后，显示设定速度，限速启动后显示限定速度上限值。
此符号代表疲劳提醒，其亮时表示驾驶者可能处于疲劳状态三、功能操作１、定速巡航功能操作系统可以在上下坡时保持车速基本恒定，但中等坡度上车速会有轻微的变化。
在陡峭的坡道上可能会损失或获得更大的车速，因此最好不要使用车速控制。
自动档车型档位在Ｄ档，手动档车型档位在３档以上，才可使用巡航的速度控制系统。
任何时候都不可在空档启动巡航系统的速度控制或在速度控制启动后不踩离合挂入空档。
定速巡航课程设计
定速巡航课程设计一、教学目标本课程的教学目标是让学生掌握定速巡航的原理、应用及其在现代交通工具中的重要性。
通过本课程的学习，学生将能够：1.描述定速巡航的基本原理和主要组成部分。
2.解释定速巡航在提高交通效率和驾驶安全方面的作用。
3.分析定速巡航在不同交通工具中的应用案例。
4.探讨定速巡航技术的未来发展趋势及其对人类生活的影响。
二、教学内容本课程的教学内容主要包括以下几个部分：1.定速巡航的定义和发展历程。
2.定速巡航系统的原理及其组成部分，如速度传感器、控制单元、执行机构等。
3.定速巡航在不同交通工具（如汽车、飞机、火车等）中的应用案例分析。
4.定速巡航技术的优缺点及改进方向。
5.定速巡航技术在未来交通工具发展中的潜在作用及其对人类生活的影响。
三、教学方法为了实现本课程的教学目标，我们将采用以下教学方法：1.讲授法：通过讲解定速巡航的基本原理、应用案例和发展趋势，使学生掌握相关知识。
2.讨论法：学生就定速巡航技术的优缺点及改进方向进行讨论，提高学生的思考和分析能力。
3.案例分析法：分析具体案例，使学生更好地理解定速巡航在实际应用中的作用。
4.实验法：安排实验室实践环节，让学生亲身体验定速巡航系统的工作原理和操作过程。
四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选择权威、实用的定速巡航相关教材，为学生提供系统的理论知识。
2.参考书：提供相关领域的参考书籍，丰富学生的知识视野。
3.多媒体资料：制作课件、演示文稿等多媒体资料，直观展示定速巡航的工作原理和应用案例。
4.实验设备：准备定速巡航实验装置，让学生亲身体验和理解定速巡航的原理和应用。
五、教学评估本课程的评估方式将包括以下几个方面，以全面、客观地评价学生的学习成果：1.平时表现：通过课堂参与、提问、小组讨论等环节，评估学生的学习态度和积极性。
2.作业：布置定速巡航相关练习题，评估学生对知识点的理解和掌握程度。
21-22汽车巡航控制系统(一)-汽车车身电控系统教案
教学设计教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配一、二、三、组织教学 (师生问候)复习旧识1、自动泊车辅助系统的工作过程2、自动泊车辅助系统的检修新授知识一、汽车巡航控制系统的功能巡航控制系统又称定速控制系统，是一种利用电子控制技术保持汽车自动等速行驶的系统。
当汽车在高速公路上长时间行驶时，接通巡航控制总开关，设定希望的车速。
巡航控制系统将根据汽车行驶阻力的变化，自动增大或减小节气门开度，使汽车按设定的车速等速行驶，驾驶人不必操作加速踏板，既减轻了疲劳，同时减少了不必要的车速变化，节省燃料。
二、汽车巡航控制系统的组成汽车巡航控制系统由巡航控制开关、制动开关、离合器开关、传感器、巡航控制ECU和执行器等部分组成。
1.巡航控制开关巡航控制开关一般采用手柄式开关，安装于转向盘下方。
也有的采用按键式开关，位于转向盘上。
2.制动开关当有紧急状况需要进行制动时，驾驶人踩下制动踏板，制动开关将制动信号传给巡航控制模块，巡航控制模块立即切断控制系统电源，取消巡航控制。
3.离合器开关当踩下离合器踏板后，离合器开关信号传给巡航控制模块。
巡航控制模块立即切断控制系统电源，取消巡航控制。
4.传感器用于巡航控制的传感器主要包括车速传感器和节气门位置传感器。
5．巡航控制ECU师生问好根据上次课的内容，对学生们进行提问讲讲汽车巡航控制系统在日常生活中的应用图示法，介绍汽车巡航控制系统的功能汽车巡航控制系统的组成学生们通过教师的讲解，和图片展示，学习汽车巡航控制系统的组成相关知识点1min10min14min20min10min20min。
