金属表面处理方法
铜材表面处理工艺的几大方法
铜材表面处理工艺的几大方法铜材作为一种常用的金属材料，在工业生产和日常生活中都有广泛的应用。
为了提高铜材的耐腐蚀性、美观性和机械性能，常常需要对其表面进行处理。
下面将介绍几种常见的铜材表面处理工艺方法。
1. 酸洗酸洗是一种常用的铜材表面处理方法，通过将铜材浸泡在酸性溶液中，可以去除表面的氧化物、油污和其他杂质。
常用的酸洗溶液包括硫酸、盐酸和硝酸等。
酸洗可以有效地清洁铜材表面，提高其表面质量。
2. 电镀电镀是一种将金属离子沉积在铜材表面的方法，可以改善铜材的外观和性能。
常见的电镀方法包括镀铬、镀镍和镀锡等。
电镀可以增加铜材的耐腐蚀性、硬度和光泽度，同时还可以改变其颜色和外观。
3. 化学氧化化学氧化是一种通过在铜材表面形成氧化层来改变其性质的方法。
常见的化学氧化方法包括氧化铜和氧化铝等。
化学氧化可以增加铜材的耐腐蚀性和耐磨性，同时还可以改变其颜色和外观。
4. 喷砂喷砂是一种通过高速喷射砂粒来冲击铜材表面的方法，可以去除表面的氧化物、污渍和毛刺。
喷砂可以使铜材表面变得光滑均匀，提高其美观性和质量。
5. 涂层涂层是一种在铜材表面形成保护层的方法，可以提高其耐腐蚀性和耐磨性。
常见的涂层材料包括漆料、涂料和涂膜等。
涂层可以改变铜材的颜色和外观，同时还可以增加其表面硬度和耐候性。
铜材表面处理工艺有酸洗、电镀、化学氧化、喷砂和涂层等几种常见方法。
这些方法可以改善铜材的表面质量、耐腐蚀性和美观性，使其在各个领域得到更广泛的应用。
在实际应用中，可以根据具体需求选择适合的表面处理工艺，以达到最佳效果。
金属材料的热处理和表面处理
金属材料的热处理和表面处理金属材料在工业生产和制造过程中扮演着重要的角色。
为了提高金属材料的性能和延长其使用寿命，热处理和表面处理成为必不可少的工艺。
本文将介绍金属材料的热处理和表面处理的基本概念、工艺和应用。
一、热处理热处理是通过在一定温度范围内对金属材料进行加热、保温和冷却来改变其组织结构和性能的工艺。
常见的热处理方法包括退火、淬火、回火和正火。
1. 退火退火是最常见的热处理方法之一，通过将金属材料加热至一定温度，然后缓慢冷却至室温，以改善金属的塑性、韧性和机械性能。
退火过程中，金属材料的晶粒会长大并且组织结构得到调整，从而消除内部应力和缺陷。
2. 淬火淬火是将金属材料迅速冷却至室温的热处理方法。
淬火能使金属材料获得高硬度和较高的强度，但会增加脆性。
因此，通常需要通过回火来降低脆性。
3. 回火回火是将淬火后的金属材料加热至一定温度，然后以适当速度冷却的过程。
回火旨在降低金属材料的硬度和脆性，提高其韧性和塑性，以适应不同的使用要求。
4. 正火正火是将金属材料加热至临界点以上，然后冷却至室温的热处理过程。
正火能改善金属材料的硬度、强度和韧性，并且能提高金属材料的耐磨性能。
二、表面处理表面处理是通过对金属材料表面进行物理、化学或电化学处理，以提高金属材料的耐腐蚀性、耐磨性、装饰性和功能性。
常见的表面处理方法包括电镀、喷涂、热喷涂和阳极氧化。
1. 电镀电镀是利用电解质溶液中的金属离子，通过电解沉积在金属材料表面，形成一层金属膜的过程。
电镀可以改善金属材料的外观，提高其耐腐蚀性和耐磨性，同时也可以增加金属材料的导电性和焊接性。
2. 喷涂喷涂是将涂料通过喷枪均匀地喷洒在金属材料表面的过程。
喷涂能够形成一层保护膜，提供金属材料防锈、防腐蚀和装饰的功能。
常见的喷涂涂料有涂胶、烤漆和粉末涂料等。
3. 热喷涂热喷涂是将金属粉末或陶瓷粉末加热至熔点，然后通过喷枪喷射在金属材料表面形成涂层的过程。
热喷涂能够提高金属材料的抗腐蚀性、耐磨性和耐高温性，常用于航空航天和化工等领域。
金属材料的表面处理工艺
金属材料的表面处理工艺一、引言金属材料的表面处理工艺是指对金属材料表面进行加工和改性处理，以提高其机械性能、耐腐蚀性能和美观度等方面的工艺。
这些工艺包括机械加工、化学处理、电化学处理等。
本文将重点介绍几种常见的金属材料表面处理工艺。
二、机械加工1. 磨削磨削是通过磨具对金属材料表面进行加工，使其达到一定的粗糙度和平整度。
常见的磨具有砂轮、切割盘、钻头等。
磨削可以去除金属表面的毛刺和氧化物，并且可以使其表面更加光滑。
2. 抛光抛光是通过使用抛光布或者抛光液对金属材料进行加工，以获得更高的平整度和更好的光泽度。
抛光可以使金属表面更加平整，同时还可以去除一些小坑洼和氧化物。
三、化学处理1. 酸洗酸洗是将金属材料浸泡在酸性溶液中，以去除其表面的氧化物和污垢。
酸洗可以使金属表面更加干净，并且可以提高其耐腐蚀性能。
2. 镀锌镀锌是将金属材料浸泡在含有锌离子的溶液中，以在其表面形成一层锌层。
锌层可以防止金属材料被氧化和腐蚀，同时还可以提高其美观度。
四、电化学处理1. 电镀电镀是将金属材料浸泡在含有金属离子的溶液中，然后通过电流作用将金属离子还原成金属元素，并沉积在金属材料表面上。
电镀可以提高金属材料的耐腐蚀性能，并且可以使其更加美观。
2. 电解抛光电解抛光是通过在弱碱性溶液中进行电解，使得阳极上的氧化物被还原为氧气并释放出来，同时也会去除一些小坑洼和毛刺。
这种方法适用于不同种类的金属表面处理。
五、总结以上介绍了几种常见的金属材料表面处理工艺，每种工艺都有其特点和优缺点。
在实际应用中，需要根据具体情况选择最适合的表面处理方法，以提高金属材料的性能和美观度。
金属零件表面处理方式

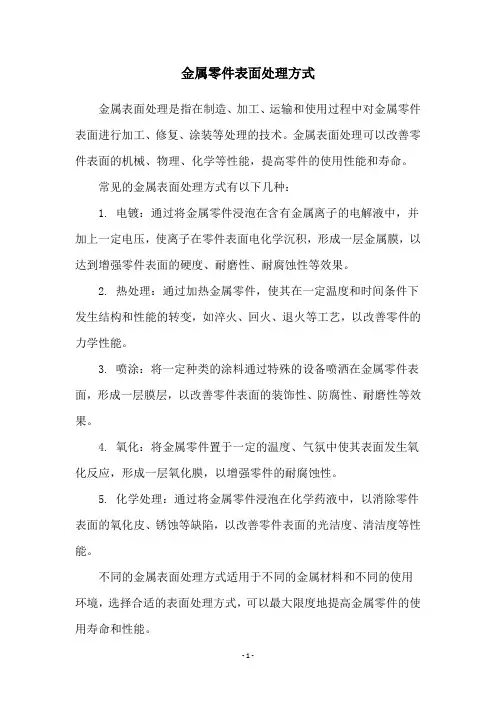

金属零件表面处理方式
金属表面处理是指在制造、加工、运输和使用过程中对金属零件表面进行加工、修复、涂装等处理的技术。
金属表面处理可以改善零件表面的机械、物理、化学等性能，提高零件的使用性能和寿命。
常见的金属表面处理方式有以下几种：
1. 电镀：通过将金属零件浸泡在含有金属离子的电解液中，并加上一定电压，使离子在零件表面电化学沉积，形成一层金属膜，以达到增强零件表面的硬度、耐磨性、耐腐蚀性等效果。
2. 热处理：通过加热金属零件，使其在一定温度和时间条件下发生结构和性能的转变，如淬火、回火、退火等工艺，以改善零件的力学性能。
3. 喷涂：将一定种类的涂料通过特殊的设备喷洒在金属零件表面，形成一层膜层，以改善零件表面的装饰性、防腐性、耐磨性等效果。
4. 氧化：将金属零件置于一定的温度、气氛中使其表面发生氧化反应，形成一层氧化膜，以增强零件的耐腐蚀性。
5. 化学处理：通过将金属零件浸泡在化学药液中，以消除零件表面的氧化皮、锈蚀等缺陷，以改善零件表面的光洁度、清洁度等性能。
不同的金属表面处理方式适用于不同的金属材料和不同的使用环境，选择合适的表面处理方式，可以最大限度地提高金属零件的使用寿命和性能。
金属表面处理 锆化 硅烷
金属表面处理锆化硅烷全文共四篇示例，供读者参考第一篇示例：金属表面处理是一种常见的工艺，在制造金属产品时起着重要的作用。
金属表面处理的主要目的是提高金属产品的耐腐蚀性、耐磨损性和美观度。
锆化和硅烷是两种常见的金属表面处理方法。
一、锆化锆化是一种通过在金属表面形成一层锆化层来提高金属表面硬度、耐磨损性和耐腐蚀性的表面处理方法。
锆化的原理是将金属表面浸泡在含锆化剂的溶液中，通过化学反应在金属表面形成一层坚固的锆化层。
锆化层的形成可以提高金属表面的硬度和耐腐蚀性，延长金属产品的使用寿命。
锆化的主要优点包括：1. 提高金属表面的硬度和耐磨损性；2. 提高金属表面的耐腐蚀性；3. 降低金属表面的摩擦系数；4. 改善金属产品的外观。
锆化的主要应用领域包括汽车制造、航空航天、电子产品等各个领域。
在汽车制造领域，锆化可以提高汽车发动机的耐磨损性和耐腐蚀性；在航空航天领域，锆化可以提高飞机部件的抗氧化性能；在电子产品领域，锆化可以提高电子产品的耐磨损性和耐腐蚀性。
二、硅烷第二篇示例：金属表面处理是一种常见的工业加工技术，可以提高金属的表面性能和耐腐蚀性。
在金属表面处理中，锆化和硅烷处理是两种常见的方法，它们能够有效地改善金属的耐腐蚀性能，延长金属的使用寿命。
让我们来了解一下什么是锆化。
锆化是一种在金属表面形成一层锆化层的处理方法，通过在金属表面形成一种金属氧化物膜，从而提高金属的耐蚀性和耐磨性。
锆化处理可以应用于各种金属材料，如铁、铜、铝等，可以在金属表面形成一层致密的氧化层，有效地阻止金属材料与外界环境的接触，起到保护金属的作用。
在锆化处理中，通常会使用一种含锆元素的溶液进行处理，通过浸泡或涂覆的方式将锆元素与金属表面发生反应，形成致密的氧化层。
这种氧化层具有很高的硬度和耐腐蚀性能，可以有效地保护金属表面不受腐蚀和氧化的影响。
锆化处理后的金属表面不仅能够延长金属的使用寿命，还能够提高金属的外观质量，增强金属的抗磨损性能。
金属表面处理标准工艺有哪些常见金属表面处理方法
金属表面解决工艺有哪些_常用金属表面解决措施有哪些金属表面在多种热解决、机械加工、运送旳过程中，不可避免地会产生腐蚀、随着油污和杂质等，产生氧化现象，这就需要进行表面解决。
金属表面解决有诸多种，按照其特性旳不同可分为溶剂清洗、机械解决和化学解决三大类。
根据不同氧化限度旳金属表面，应采用不同旳解决方式。
如对于较薄旳氧化层可采用溶剂清洗、机械解决和化学解决，或者直接采用化学解决，对于严重氧化旳金属表面，由于氧化层较厚，如果直接采用溶剂清洗和化学解决，不仅解决不彻底，还会挥霍大量旳清洗剂和化学剂，最佳先采用机械解决。
溶剂清洗是对使用溶剂对金属表面进行清洗旳一种解决措施，该措施可以有效清除工件表面旳油污、杂质和氧化层，使工件表面获得清洁。
经溶剂清洗后旳金属表面具有高度活性，更容易受到灰尘、湿气旳污染，因此解决后旳工件还要进行喷涂、喷涂等表面解决，提高工件旳抗腐蚀能力。
金属旳表面解决有哪些？不锈钢：电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化铝合金：阳极氧化、电镀、蚀刻镁合金：电镀、钝化皮膜钛合金：电镀、阳极氧化锌合金：电镀、钝化铸铝：电镀、阳极氧化钢铁：钝化、磷化电镀镀层金属或其她不溶性材料做阳极，待镀旳工件做阴极，镀层金属旳阳离子在待镀工件表面被还原形成镀层。
为排除其他阳离子旳干扰，且使镀层均匀、牢固，需用含镀层金属阳离子旳溶液做电镀液，以保持镀层金属阳离子旳浓度不变。
电镀旳目旳是在基材上镀上金属镀层，变化基材表面性质或尺寸。
电镀能增强金属旳抗腐蚀性(镀层金属多采用耐腐蚀旳金属)、增长硬度、避免磨耗、提高导电性、润滑性、耐热性、和表面美观。
电泳电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。
电泳表面解决工艺旳特点：电泳漆膜具有涂层丰满、均匀、平整、光滑旳长处，电泳漆膜旳硬度、附着力、耐腐、冲击性能、渗入性能明显优于其他涂装工艺。
金属件常用表面处理方法
金属件常用表面处理方法自行车常用的表面处理方式分类 1.涂装，包含电泳涂装、静电涂装、手工涂装、静电粉末涂装及流化床粉末涂装等；2.电镀，常用的有普通镀锌（台资企业叫UCP，有蓝锌与白锌）、彩色镀锌、镀铬（又叫CP，有亮面与雾面之分）；3. 化学镀，主要用于塑料件，先在工件表面化学镀一层铜或镍，然后再进行后续的电镀，最后一层大多为镀铬；4. 阳极氧化、电解着色或染色，主要是针对有色金属之铝合金，以及现在新兴起的镁合金，处理后表面形成一层致密的氧化膜，可以是金属本色，也可以染成不同的颜色，由于具有坚硬耐磨，耐腐蚀性优良的特点，一般外边不在涂装油漆或粉末；5. 抛光、磨花、拉丝，也是针对铝合金的一种处理方式，通过机械（手工或震动抛光）或化学的（三酸或两酸化学抛光或电化学抛光）处理方式，使得铝合金表面微观变得平整，达到不同级别的平滑光亮效果，然后喷透明漆，或继续在抛光的工件表面磨花或拉丝等处理后改变外观效果再进行涂装；6. 防锈磷化与发黑处理，不具有装饰性，目的就是为了提高工件的防锈性能，主要用在花鼓、轴承的处理；7. 达克罗处理，又叫达克锈处理或锌铬膜，即片状锌基铬盐防护涂层，是国际上金属表面处理的一种高新技术，一种防锈性能很好的涂装方式，达克罗不用电沉积方法而将工件直接浸入达克罗处理液中，或用刷涂、静电喷涂法使处理液粘附于工件表面，然后经烧结而成的含锌、铝及铬元素的无机转化膜。
主要用在小零件的防锈处理上，如螺丝螺帽等，也可应用在链条、支撑、泥除脚、车首竖杆、货架、停车架ED电著处理意思金属表面电着色一般来说,电镀的成膜物质是金属,电泳的成膜物质是树脂. 非金属(如塑料)可以电泳,但要求先电镀,再电泳,因为塑料的耐温较低,对电泳漆的选择就要多注意了BED电泳, -----电泳的成膜物质是树脂AP 镀珍珠镍SIL银喷塑金属镀覆表示方法机体材料/镀覆 . 镀覆层镀覆层镀覆层 . 后处理化学处理表示方法机体材料/ 处理 . 处理名处理特 . 后处理(颜色)三亿文库3y.uu456.表面处理表示方法及选择表面处理；零件或构件在工作过程中，由于其表面的磨损、腐蚀和；成了十分惊人的经济损失，因而我们技术工作者用物理；另外通过表面处理还可以充分发挥材料的潜力和节约能；今天在这里介绍常用金属的镀覆、化学、电化学处理层；1、金属镀覆和化学处理表面方法用的各种符号；1）基体材料表示符号（常用基体材料）；材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金A；镁、镁合金Mg钛表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。
金属及其他无机覆盖层 表面处理 术语
金属及其他无机覆盖层表面处理术语金属及其他无机覆盖层表面处理术语一、金属表面处理术语1. 酸洗：金属表面处理的一种方式，通过浸泡在酸性溶液中，去除金属表面的氧化层、锈蚀物和污染物，以提高金属表面的附着力和耐腐蚀性。
2. 除锈：去除金属表面的锈蚀物，可以使用机械除锈、化学除锈或电解除锈等方法。
3. 打磨：使用研磨工具或研磨剂对金属表面进行磨削，以去除表面的瑕疵、氧化层或粗糙度，以获得光滑的表面。
4. 抛光：通过使用研磨材料、抛光剂和机械设备，对金属表面进行磨光处理，以获得高度光亮的表面。
5. 防锈处理：采用化学物质或涂层技术对金属表面进行处理，以提高金属的耐腐蚀性和抗氧化性。
6. 镀层：将金属或非金属材料通过电镀、热浸镀、喷涂等方式附着在金属表面，以增加金属的耐腐蚀性、耐磨性、导电性等性能。
7. 喷砂：通过高速喷射砂粒或其他硬质颗粒，对金属表面进行冲击，以去除表面的氧化层、污染物或瑕疵，以及增加表面的粗糙度。
8. 钝化：使用化学物质对金属表面进行处理，形成一层钝化膜，以提高金属的耐腐蚀性和耐磨性。
二、其他无机覆盖层表面处理术语1. 涂层：将涂料、漆膜或其他涂覆材料涂刷、喷涂或浸渍在物体表面，以达到保护、装饰、隔热、防火等功能。
2. 化学气相沉积（CVD）：一种通过在高温下将气体化合物反应沉积在物体表面，形成一层薄膜的技术。
3. 物理气相沉积（PVD）：一种通过将原材料蒸发或溅射在物体表面，形成一层薄膜的技术。
4. 氧化处理：将物体表面暴露在氧气环境中，以形成一层氧化膜，提高物体的耐腐蚀性和耐磨性。
5. 热处理：通过加热和冷却的过程，改变物体的晶体结构和性能，以提高物体的硬度、强度、耐磨性等。
6. 化学处理：使用化学药剂对无机覆盖层进行处理，以去除污染物、改善表面品质或改变物体的性能。
7. 磷化处理：使用磷化剂对物体表面进行处理，形成一层磷化膜，以提高物体的耐腐蚀性和润滑性。
8. 氟化处理：使用氟化剂对物体表面进行处理，形成一层氟化膜，以提高物体的耐腐蚀性和防粘性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属表面处理方法 金属表面在各种热处理、机械加工、运输及保管过程中，不可避免地会被氧化，产生一层厚薄不均的氧化层。同时，也容易受到各种油类污染和吸附一些其他的杂质。
油污及某些吸附物，较薄的氧化层可先后用溶剂清洗、化学处理和机械处理，或直接用化学处理。对于严重氧化的金属表面，氧化层较厚，就不能直接用溶剂清洗和化学处理，而最好先进行机械处理。
通常经过处理后的金属表面具有高度活性，更容易再度受到灰尘、湿气等的污染。为此，处理后的金属表面应尽可能快地进行胶接。
经不同处理后的金属保管期如下： （1）湿法喷砂处理的铝合金，72h ； （2）铬酸-硫酸处理的铝合金，6h ； （3）阳极化处理的铝合金，30天； （4）硫酸处理的不锈钢，20天； （5）喷砂处理的钢，4h ； （6）湿法喷砂处理的黄铜，8h 。 一、铝及铝合金表面处理方法 [方法1] 脱脂处理。用脱脂棉沾湿溶剂进行擦拭，除去油污后，再以清洁的棉布擦拭几次即可。常用溶剂为：三氯乙烯、醋酸乙酯、丙酮、丁酮和汽油等。 [方法2] 脱脂后于下述溶液中化学处理： 浓硫酸 重铬酸钾 水 在60-65°C 浸渍10-30min 后取出用水冲洗，晾干或在80°C 以下烘干；或者在下述溶液中洗后再晾干：
磷酸 10 正丁醇 3 水 20 此方法适用于酚醛-尼龙胶等，效果良好。 [方法3] 脱脂后于下述溶液中化学处理： 氟化氢铵 氧化铬 20-26 磷酸钠 浓硫酸 50-60 硼酸 水 1000 在25-40°C 浸渍 ，即进行水洗、干燥。本方法胶接强度较高，处理后4h 内胶接，适用于环氧胶和环氧-丁腈胶胶接。
[方法4] 脱脂后于下述溶液中化学处理： 磷酸 氧化铬 酒精 甲醛（36-38%） 80 在15-30°C 浸渍10-15min ，然后在60-80°C 下水洗、干燥。 [方法5] 脱脂后于下述溶液中进行阳极化处理： 浓硫酸 22g/l 在dm2 的直流强度下浸渍10-15min ，再在饱和重铬酸钾溶液中，于95-100°C 下浸渍5-20min
，然后水洗，干燥。 [方法6] 脱脂后于下述溶液中化学处理： 重铬酸钾 66 硫酸（96%） 666 水 1000 在70°C 下浸渍10min ，然后水洗，干燥。 [方法7] 脱脂后于下述溶液中化学处理： 硝酸（d= ） 3 氢氟酸（42%） 1 在20°C 下浸渍3s ，即用冷水冲冼，再在65°C 下用热水洗涤，蒸馏水冲洗，干燥。此法适宜于含铜较高的铸造铝合金。
[方法8] 喷砂或打磨后，在下述溶液中阳极化： 氧化铬 100 硫酸 氯化钠 在40°C 下于10min 内将电压从0 V升至10V ，保持20min ，再在5min 内从10V 升至50V ，保持5min
，然后水洗，700C 下干燥。注意：游离氧化铬浓度不得超过30-35g/l 。 [方法9] 脱脂后于下述溶液中化学处理： 硅酸钠 10 非离子去垢剂 在65°C 下浸渍5min ，然后在65°C 以下水洗，再用蒸馏水洗涤和干燥。适用于铝箔的胶接。
[方法10] 脱脂后在下述溶液中化学处理： 氟化钠 1 浓硝酸 15 水 84 在室温下浸渍1min ，水洗后再在下述溶液中处理： 浓硫酸 30 重铬酸钠 水 在室温下浸渍1min ，水洗，干燥。 二、镁及镁合金表面处理方法 [方法1] 脱脂处理。常用溶剂为：三氯乙烯、丙酮、醋酸乙酯和丁酮等。 [方法2] 脱脂后在下述溶液中于70-75°C 下浸渍5min ： 氢氧化钠 12 水 100 用冷水冲洗，再于下述溶液中在20°C 浸渍5min ： 氧化铬 10 水 100 无水硫酸钠 用冷水冲洗，再用蒸馏水洗涤，在40°C 干燥。 [方法3] 脱脂后在% 的氢氧化钠溶液中于70°C 下浸渍10min，水洗后，再在下述溶液中于55°C浸渍5min ：
氧化铬 硫酸钙 水 85 用蒸馏水洗涤，再在下述溶液中于55°C浸渍3min： 氧化铬 10 硫酸钠 水 经水洗后在60°C 以下干燥。 [方法4] 在下述溶液中于20°C 下浸渍3min ： 氧化铬 硝酸钠 20 冰醋酸 105 水 100 用冷水冲洗，蒸馏水洗净，在40°C 以下干燥。 [方法5] 在下述溶液中于60-70°C 浸渍3min： 重铬酸钠 10 硫酸镁 5 硫酸锰 5 水 80 用冷水冲洗，蒸馏水洗净，在70°C 以下干燥。 [方法6] 脱脂后在下述沸腾溶液中浸渍20min： 重铬酸钠 硫酸铵 3 氨水(d= 水 用温水冲洗，蒸馏水洗净，干燥。 [方法7] 在30°C 以下氟氢化铵10%的溶液中阳极化至电流密度低于m2 （一个电极面板），交流电压90-120V
，然后水洗，干燥。 [方法8] 在20-30°C 的下述溶液中阳极化： 氢氧化钾 12 铝 无水氟化钾 磷酸钠 高锰酸钾 水 80
交流电压85V ，电流密度 ，然后用冷蒸馏水洗净，干燥。 [方法9] 脱脂后在70°C 的下述碱液洗5-15min ： 氢氧化钠 23-34 水 400 用冷水洗5min ，再于下述溶液中浸渍5-15min，温度55°C ： 氧化铬 57-68 硝酸钙 5 水 450 用冷水洗2min ，再于下述溶液中浸渍3-12min，温度55°C ： 氧化铬 45 磷酸钠 8 水 450 在冷水中洗2min ，再在40°C 下干燥30min 。 三、铜及铜合金表面处理方法 [方法1] 脱脂常用溶剂：三氯乙烯、丙酮、丁酮、醋酸乙酯。 [方法2] 喷砂或砂布打磨粗化后脱脂。 [方法3] 在下述溶液中于25-30°C浸渍1min ； 浓硫酸 8 浓硝酸 25 水 17 然后水洗，在50-60°C下干燥。 [方法4] 在下述溶液中于60-70°C浸渍10min ： 浓硫酸 40 硫酸铁 水 38 然后水洗，在60-70°C下干燥。 [方法5] 在下述溶液中于25-30°C下浸渍10-15min： 浓硫酸 10 重铬酸钠 5 水 85 然后水洗，在室温下干燥。 [方法6] 在下述溶液中25-30°C下浸渍1-2min： 三氯化铁 15 浓硝酸 30 水 200 然后水洗，在室温下干燥。 [方法7] 脱脂后在下述溶液中浸蚀10min ，温度66-71°C： 硫酸铁 浓硫酸 水 450 然后在20°C的冷水中洗5min ，再在下述溶液中浸亮： 重铬酸钠 5 浓硫酸 10 水 85 然后在冷水中洗净，浸入氢氧化铵（d= ）10min ，再用冷水洗5min ，蒸馏水洗净，在40°C下干燥。此法用于黄铜和青铜处理。 [方法8] 在下述溶液中氧化： 过硫酸钾 氢氧化钠 5 水 100 在60-70°C下浸渍15-20min ，表面即呈黑色，胶接前用四氯化碳擦拭一次。此法用于铜箔处理。
四、不锈钢表面处理方法 [方法1] 脱脂常用溶剂：三氯乙烯、丙酮、丁酮、苯、醋酸乙酯。 [方法2] 喷砂或砂布打磨后去脂。 [方法3] 在70-85°C下述溶液中浸渍10min： 硅酸钠 焦磷酸钠 氢氧化钠 去垢粉 1 水 32
用冷水洗后，在93°C干燥。 [方法4] 脱脂后在下述溶液中浸渍10min ，温度80°C ，PH=: 磷酸钠 焦磷酸钠 氢氧化钠 表面活性剂 水 380 取出水洗，再在下述溶液中65°C 下浸渍3min ： 氧化铬 20 水 380 经水洗后干燥。 [方法5] 在下述溶液中于65-70°C浸渍5-10min： 盐酸（37%） 2 六次甲基四胺 5 水 20 然后加入30%的双氧水，取出水洗，再在93°C下干燥。 [方法6] 在下述溶液中于50°C浸渍10min： 重铬酸钾饱和液 硫酸（d= ） 10 然后刷去炭渣，用蒸馏水洗净，70°C下干燥。此法适宜于要求达到最大剥离强度的场合。
[方法7] 在铅衬槽中，硫酸浓度为500g/l，阳极化90s，电压6V，用水冲洗，蒸馏水洗净，70°C干燥，胶接件为阳极，处理后在5-10%的氧化铬溶液中钝化20min。
[方法8] 在下述溶液中于85-90°C浸渍10min ： 草酸 37 硫酸（d= ） 36 水 300 经蒸馏水洗净后，用暖空气干燥。 [方法9] 脱脂后在65°C下述溶液中浸渍10min： 盐酸（d= ） 52 双氧水（30%） 2 甲醛（38%） 10 水 45 经水洗后，再在下述溶液中浸渍10min，温度65°C： 硫酸（d= ） 100 重铬酸钠 10 水 30 用蒸馏水洗净后，在70°C干燥。 [方法10] 经水溶性工业皂碱洗，40°C热水洗涤5min，120°C烘干后，再在下述溶液中于100°C浸渍2min：
盐酸 200 磷酸 30 氢氟酸 10 再用40°C热水洗涤5min，40°C下干燥30min。 五、碳钢及铁合金表面处理方法 [方法1] 脱脂常用溶剂：三氯乙烯、丙酮、醋酸乙酯、汽油、苯、无水乙醇。 [方法2] 喷砂或砂布打磨后脱脂。 [方法3]
